ПОСІБНИК КОРИСТУВАЧА KM 7540 W Bp Kärcher

Опустить клапан сильных загрязнений.

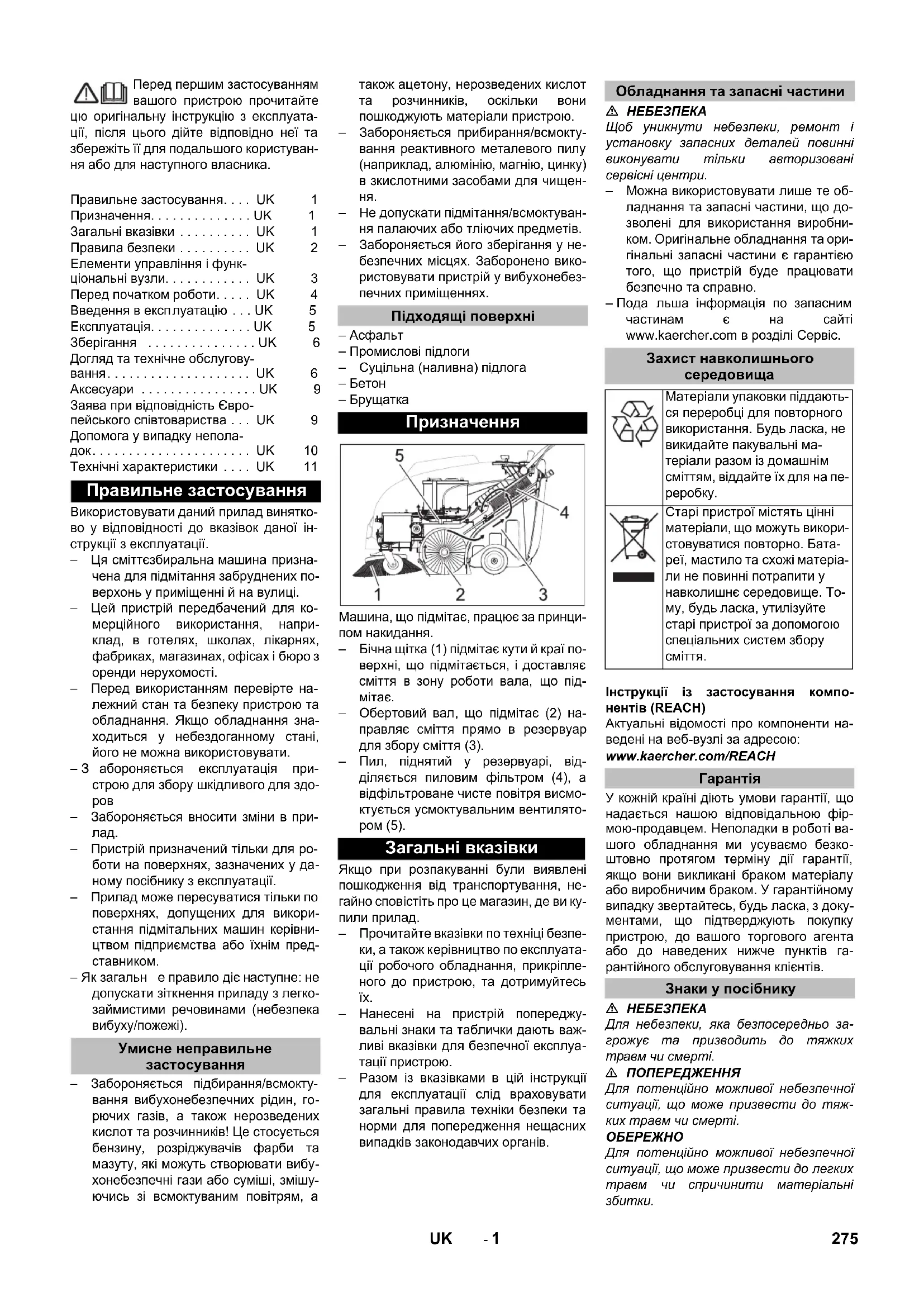

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуата- ції, після цього дійте відповідно неї та збережіть її для подальшого користуван- ня або для наступного власника.

Правильне застосування. . . . UK	1
Призначення. . . . . UK	1
Загальні вказівки. . . . . UK	1
Правила безпеки. . . . . UK	2
Елементи управління і функціональні вузли. . . . . UK	3
Перед початком роботи. . . . UK	4
Введення в експлуатацію . . . UK	5
Експлуатація. . . . . UK	5
Зберігання. . . . . UK	6
Догляд та технічне обслуговування. . . . . UK	6
Аксесуари. . . . . UK	9
Заява при відповідність Європейського співтовариства . . . UK	9
Допомога у випадку неполадок. . . . . UK	10
Технічні характеристики . . . UK	11

Правильне застосування

Використовувати даний прилад винятково у відповідності до вказівок даної інструкції з експлуатації.

– Ця сміттєзбиральна машина призначена для підмітання забруднених поверхонь у приміщенні й на вулиці.
– Цей пристрій передбачений для комерційного використання, наприклад, в готелях, школах, лікарнях, фабриках, магазинах, офісах і бюро з оренди нерухомості.
– Перед використанням перевірте належний стан та безпеку пристрою та обладнання. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати.
– 3 абороняється експлуатація пристрою для збору шкідливого для здоров
– Забороняється вносити зміни в прилад.
– Пристрій призначений тільки для роботи на поверхнях, зазначених у даному посібнику з експлуатації.
– Прилад може пересуватися тільки по поверхнях, допущених для використання підмітальних машин керівництвом підприємства або їхнім представником.
– Як загальн е правило діє наступне: не допускати зіткнення приладу з легко-займистими речовинами (небезпека вибуху/пожежі).

Умисне неправильне застосування

– Забороняється підбирання/всмоктування вибухонебезпечних рідин, горючих газів, а також нерозведених кислот та розчинників! Це стосується бензину, розріджувачів фарби та мазуту, які можуть створювати вибухонебезпечні гази або суміші, змішуючись зі всмоктуваним повітрям, а

також ацетону, нерозведених кислот та розчинників, оскільки вони пошкоджують матеріали пристрою.

– Забороняється прибирання/всмоктування реактивного металевого пилу (наприклад, алюмінію, магнію, цинку) в зкислотними засобами для чищення.
– Не допускати підмітання/всмоктування палаючих або тліючих предметів.
– Забороняється його зберігання у небезпечних місцях. Заборонено використовувати пристрій у вибухонебезпечних приміщеннях.

Підходящі поверхні

• Асфальт
  – Промислові підлоги
  – Суцільна (наливна) підлога
• Бетон
  – Брущатка

Призначення

Машина, що підмітає, працює за принципом накидання.

• Бічна щітка (1) підмітає кути й краї поверхні, що підмітається, і доставляє сміття в зону роботи вала, що підмітає.
• Обертовий вал, що підмітає (2) направляє сміття прямо в резервуар для збору сміття (3).
  – Пил, піднятий у резервуарі, відділяється пиловим фільтром (4), а відфільтроване чисте повітря висмоктується усмоктувальним вентилятором (5).

Загальні вказівки

Якщо при розпакуванні були виявлені пошкодження від транспортування, негайно сповістіть про це магазин, де ви купили прилад.

– Прочитайте вказівки по техніці безпеки, а також керівництво по експлуатації робочого обладнання, прикріпленого до пристрою, та дотримуйтесь їх.
– Нанесені на пристрій попереджувальні знаки та таблички дають важливі вказівки для безпечної експлуатації пристрою.
- Разом із вказівками в цій інструкції для експлуатації слід враховувати загальні правила техніки безпеки та норми для попередження нещасних випадків законодавчих органів.

Обладнання та запасні частини

⚠️ НЕБЕЗПЕКА

Щоб уникнути небезпеки, ремонт і установку запасних деталей повинні виконувати тільки авторизовані сервісні центри.

• Можно використовувати лише те обладнання та запасні частини, що дозволені для використання виробником. Оригінальне обладнання та оригінальні запасні частини є гарантією того, що пристрій буде працювати безпечно та справно.
  – Пода льша інформація по запасним частинам є на сайті www.kaercher.com в розділі Сервіс.

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

У кожній країні діють умови гарантії, що надається нашою відповідальною фірмою-продавцем. Неполадки в роботі вашого обладнання ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу або виробничим браком. У гарантійному випадку звертайтесь, будь ласка, з документами, що підтверджують покупку пристрою, до вашого торгового агента або до наведених нижче пунктів гарантійного обслуговування клієнтів.

Знаки у посібнику

⚠️ НЕБЕЗПЕКА

Для небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерти.

ПОПЕРЕДЖЕННЯ

Для потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

ОБЕРЕЖНО

Для потенційно можливої небезпечної ситуації, що може призвести до легких травм чи спричинити матеріальні збитки.

Символи на пристрої

Забороняється збирати палаючі або тліючі предмети, наприклад, цигарки, сірники та ін.

Небезпека затискання та порізів від ременя, бокових щіток, резервуару, тягової ручки.

Небезпека опіку Уникати контакту з цими поверхнями під час роботи та нагрівання.

Правила безпеки

Вказівки з безпеки під час експлуатації

– Перед використанням перевірте належний стан та безпеку пристрою та обладнання. Якщо обладнання знаходиться у небездоганному стані, його не можна використовувати.
– У разі використання пристрою у небезпечній ділянці (наприклад, бензоколонка) необхідно дотримуватися відповідних інструкцій з техніки безпеки. Заборонено використовувати пристрій у вибухонебезпечних приміщеннях.
– Користувач по винен використовувати пристрій у відповідності до інструкції. Вона повинна враховувати умови місцевості, під час роботи з пристроєм необхідно звертати увагу на третіх осіб, особливо на дітей.
– Перед початком роботи оператор повинен переконатися в тому, що всі запобіжні пристрої знаходяться на місці і працюють належним чи- ном.
– Опер атор пристрою несе відповідальність за виникнення нещасних випадків за участю інших людей або майна.
- Стежити за тим, щоб оператор носив щильно прилеглий одяг. Носити міцне взуття й уникати носіння вільного одягу.
– Перед початком руху перевірити мертву зону (наприклад, на наявність дітей). Забезпечити достатній огляд!
– Що б уникнути несанкціонованого використання пристрою слід виймати ключ.
– Коли пристрій залишається без нагляду, його слід зафіксувати від непередбачуваного пересування.
– Пристрій має використовуватися особами, що пройшли інструктаж щодо його використання або підтвердили свої здібності для обслуговування пристрою, а також уповноважені використовувати його.

- Цей пристрій забороняється використовувати особам (у тому числі дітям) з обмеженими фізичними, сенсорними або розумовими здібностями, а також особами з недостатнім досвідом та/або знаннями. - Необхідно стежити за дітьми, щоб вони не грали із пристроєм.

Вказівки з безпеки в режимі руху

⚠️Обережно!

Небезпека травмування!

Небезпека перекидання приладу на за- надто крутих схилах.

– У напрямку руху допускається їзда тільки по підйомах та схилах до 12%.

Небезпека перекидання на нестабільному грунті.

– Дозволяється переміщати прилад тільки на міцній підставці.

Небезпека перекидання приладу при великому бічному крені.

– У напрямках, поперечних до напрямку руху, допускається пересування тільки по схилах до макс. 12%.

Швидкість пересування повинна бути відповідною до оточуючих умов.

Вказівки з безпеки під час транспортування машини

– При транспортуванні слід звернути увагу на вагу пристрою.
- Під час транспортування пристрою відтареї та надійно закріпити пристрій.

Вказівки з безпеки для пристроїв, що працюють від акумуляторної батареї

Вказівка: Право на гарантійне обслуговування зберігається тільки у випадку використання акумуляторів і зарядних пристроїв, що рекомендує фірма Kärcher.

• Слід обовструкції по експлуатації від виробника акумулятора й зарядного пристрою. Дотримуйтесь вказівок законодавства по обігу з акумуляторами.
  – Ніколи не залишайте розряджений акумулятор і якомога швидше знову зарядіть його.
• Підтримуйте акумулятори завжди в чистому й сухому стані щоб уникнути витоку струму Захищати від влучення бруду, наприклад, металевого пилу.
  – Не класти інструменти або подібні предмети на акумулятор. Небезпека короткого замикання й вибуху.
  – Завжди застосовувати 2 батареї однакового типу!
  – У жодному разі не орудувати з вогнем, іскрити або курити поблизу акумулятора або в акумуляторній. Небезпека вибуху.
  – Використовувати тільки батареї із за- хисним накриттям полюсів. Захисне накриття в разі втрати замінити.
  – Не доторкатися до гарячих вузлів, наприклад, до приводного двигуна

(небезпека опіку)

– Будьте обережні при роботі з акумуляторним електролітом. Дотримуйте відповідних правил техніки безпеки!
– Використані акумулятори варто утилізувати, відповідно до Директиви ЄС 91/ 157 EWG, без шкоди для навколишнього середовища.

Вказівки з безпеки під час догляду та технічного обслуговування

– Перед очищенням та проведенням технічного обслуговування, заміною деталей або настроювання на інші функції пристрій слід вимкнути та вийняти ключ запалення.
– При роботі з електричною установкою необхідно відторну батарею.
– Не дозволяється чистити прилад з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень).
- Ремонтні роботи можуть проводится лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки.
- Робити перевірку на предмет безпеки у відповідності до діючих місцевих директив для нестаціонарних пристроїв, що використовуються у промисловості.
– Роботи з пристроєм необхідно завжди проводити у спеціальних перчатках.

Запобіжні пристрої

Кришка пристрою

Пристрій оснащений контактним вимика- чем на кришці, який вимикає двигун, щойно відкривається кришка пристрою.

△НЕБЕЗПЕКА

Небезпека травмування через несправний контактний вимикач на кришці! Якщо двигун не вимикається під час відкривання кришки пристрою, це означає, що контактний вимикач на кришці несправний. Припинити експлуатацію пристрою та віддати його в ремонт.

Головний вимикач

→ У небезпечних ситуаціях або для швидкого вимкнення пристрою повернути головний вимикач в положення «0/OFF».
→ Щоб запобігти непередбаченому введенню в експлуатацію, повернути головний вимикач в положення «0/OFF» та витягти ключ.

Елементи управління і функціональні вузли

1 Гвинт для закріплення тягової ручки (2x)
2 Пиловий фільтр
3 Резервуар для збору сміття
4 Задня ущільнювальна планка (на ємності для збору сміття)
5 Зарядний пристрій (Тільки КМ 75/40 W Вр Pack)
6 Акумуляторні батареї (Тільки КМ 75/40 W Вр Pack)
7 Провідні шестірні
8 Бічна ущільнювальна планка
9 Вал, що підмітає
10 Передня ущільнювальна планка
11 Заслінка для великих часток бруду
12 Рульова стійка і гальма зі стопорним пристроєм
13 Кріплення бічної щітки
14 Бічна щітка
15 Заскочка капоту
16 Кришка пристрою
17 Штекер зарядного пристрою (Тільки КМ 75/40 W Вр)
18 Тягова ручка
19 Важіль руху вперед
20 Важіль для опускання й підйому клапана для великих часток бруду

Панель управління

1 Головний вимикач
2 Важіль для підйому й опускання клапана бічних щіток.
3 Заглушка кришки фільтра пилу
4 Скоба резервуару для сміття
5 Чищення фі льтра для пилового фільтра
6 Клапан для чищення в сухому/вологому режимі

Головний вимикач

C B A 0 OFF 1

0/OFF Виключити двигун

1 Увімкнути двигун
А Вийняти ключ
В Індикація несправностей
С Індикатор акумулятора

Вийняти ключ

→ Повернути ключ головного вимикача в положення "0" і вийняти

Відкрити кришку пристрою

Вказівка

Корпус пристрою відчиняється ключем головного вимикача.

1. 2. 3.

→ Вставити ключ головного вимикача в замок заскочки капоту та повернути на 90° за годинниковою стрілкою.
→ Витягнути заскочку капоту на ключу.
→ Відкрити кришку пристрою.

Закрити кришку пристрою

→ Закрити кришку пристрою, замок кришки закриється автоматично.

Перед початком роботи

Вказівки при розвантаженні

△НЕБЕЗПЕКА

Небезпека для здоров'я, небезпека ушкодження!

При вантаженні слід звернути увагу на вагу пристрою.

Порожня вага (транспортна вага)
KM 75/40 W Вр	79 kg
KM 75/40 W Вр Pack	125 kg
Допустима загальна вага
KM 75/40 W Вр	205 kg
KM 75/40 W Вр Pack	205 kg

Вивантаження приладу

→ Зняти коробки
→ Видалити деревжать для збереження коліс, і рукою підняти пристрій з піддона.
→ Відпустите стоянкове гальмо

Встановіть провідну дугу

→ Послабити гвинти.
→ Підняти тягову ручку.
→ Затягнути гвинти.

Установити вал, що підмітає

Вказівка: Перед перекиданням приладу вийняти збірник-накопичувач та поверніть провідну дугу вперед. Не залишати прилад на провідній дузі .
→ Надягти бічну щітку на загарбний пристрій і міцно затягти.

Акумулятори

Вказівки з техніки безпеки щодо акумуляторів

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

	Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації пристрою!
	Носити захист для очей!
	Не допускати дітей до електроліту та акумуляторів!
	Небезпека вибуху!
	Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління!
	Небезпека хімічних опіків!
	Перша допомога!
	Попереджувальне маркування!
	Утилізація!
	Не викидати акумулятор у контейнер для сміття!

⚠️ Обережно!

Небезпека вибуху! Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів, і на з

⚠ Обережно!

Небезпека травмування! Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

△НЕБЕЗПЕКА

Небезпека загоряння й вибуху!

– Забороняється паління й розведення відкритого вогню.
– Приміщення, у якому заряджаються акумулятори, повинне добре провітрюватися, тому що при зарядці виділяється газ, що легко вибухає.

⚠ Обережно!

Небезпека хімічних опіків!

• При влученні бризків електроліту в очі або на шкіру промити великою кількістю чистої води.
  – Після цього негайно звернутися до лікаря.
• Брудний одяг запрати.

Рекомендовані акумулятори

	No замов-лення	Міст-кість	Потік пові-тря
60 Ah,не по-требуєтехоб-слугову-вання	6.654-226.0*	1,65**	0,66***

* для роботи пристрою необхідно 2 аку- мулятори

** y M³
*** у м³/год

Максимальні габарити акумуляторів

Довжина	ширина	висота
267 mm	177 mm	190 mm

Рекомендовані зарядні пристрої

	No замовлення
Зарядний пристрій	6.654-225.0

Установити і підключити акумуляторні батареї

В моделі KM 75/40 W Вр Pack батареї та зарядний пристрій вже вбудовані.

→ Відкрити кришку пристрою.
→ Встановити акумуляторні батареї на кронштейн кріплення двигуна.
→ Зафіксувати акумуляторні батареї відповідним стягувальним ремінцем.

→ Підключити полюсний затискач (червоний кабель) до полюса (+).
→ Пригвинтити сполучний провідник до акумулятора
→ Підключити полюсний затискач до полюса (-).

Вказівка: Перевірити, чи надійно захищає мастило полюса акумулятора та за- тискачі.

Використовувати тільки батареї із захисним накриттям полюсів. Захисне накриття в разі втрати замінити.

ОБЕРЕЖНО

Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію.

Зарядити акумулятори

⚠Небезпека

Небезпека травмування! Зарядний пристрій дозволяється експлуатувати, якщо мережевий кабель не пошкоджено. Пошкоджений кабель терміново замінити через виробника, сервісну службу або кваліфіковану особу.

△НЕБЕЗПЕКА

Небезпека ураження електричним струмом. Звернути увагу на мережу живлення та запобіжник. Зарядний пристрій зберігати в сухих приміщеннях з достатньою кількістю повітря для провітрювання.

Вказівка: Час зарядки розрядженого акумулятора складає приблизно 12 години.

⚠️Небезпека

Небезпека травмування! При роботі з акумуляторами слід дотримуватися правил техніки безпеки. Дотримуватися інструкції з експлуатації виробника зарядного пристрою.

Процес заряджання - КМ 75/40 W Вр Pack

Увага! акумулятори можна заряджати тільки за кімнатної температури!

Вказівка: У стандартній комплектації пристрій оснащено необслуговуваними акумуляторами.

→ Відкрити кришку пристрою.
→ Вставити штепсельну вилку зарядного пристрою в розетку.

Вказівка: Зарядний пристрій керується електронікою та автоматично завершує процес заряджання. Всі функції пристрою під час заряджання автоматично перериваються.

1 Індикатор рівня заряду акумулятора Коли штепсельна вилка вставлена в ро- зетку, індикатор рівня заряду акумулято- ра показує прогрес заряджання:

Акумулятори заряджаються	блимає зеленим
Акумулятори заряджені	світиться зеленим
Несправність зарядного пристрою	світиться червоним
Присутня помилка п 3 таблиці помилок	блимає червоним п разів з паузою

Таблиця помилок:

1	Акумулятор не підключений
2	Переплутано полярність акумулятора
3	Акумулятор глибоко розряджений

4	Проблема із зарядною характеристикою
5	Блок живлення занадто гарячий
6	Апаратна помилка
7	Помилка зв'язку (режим блоку живлення)

Щоб забезпечити тривалий строк служби акумулятора, він завжди повинен бути повністю зарядженим.

Процес заряджання - КМ 75/40 W Вр

→ Відкрити кришку пристрою.
→ Встромити кабель заряджання в гніздо заряджання сміттєприбиральної машини.
→ Встромити штекер у мережу й увімкнути зарядний пристрій.

Після процесу зарядки

■ KM 75/40 W Bp Pack
→ Витягнути мережевий кабель.
→ Намотати мережний кабель навкруг тримача кабелю зарядного пристрою.
→ Закрити кришку пристрою.
■ KM 75/40 W Bp
→ Виминути зарядний пристрій та від
→ Висунути кабель заряджання на приладі.
→ Закрити кришку пристрою.

Вийняти акумуляторну батарею

→ Відкрити кришку пристрою.
→ Відключити полюсний затискач від полюса (-).
→ Від'єднати з'єднувальний провід від акумуляторних батарей.
→ Відключити полюсний затискач від полюса (+).
→ Послабити стягувальний ремінець.
→ Вийняти акумулятори.
→ Використаний акумулятор слід утилізувати відповідно до діючих норм.

Введення в експлуатацію

Загальні вказівки

△НЕБЕЗПЕКА

Небезпека травмування! Перед витя- гом резервуара для збору сміття при- стрій слід відключити.

Вказівка: Експлуатувати пристрій лише із закритою кришкою.

→ Встановити машину, що підмітає, на рівній поверхні.

→ Вимкнути двигун.

→ Зафіксуйте стояночну гальмівну систему.

Перевірка і технічне обслуговування

→ Перевірити рівень зарядки акумуляторів.
→ Перевірити бічні щітки.
→ Перевірити вал, що підмітає.
→ Очатити фільтр для пилу.
→ Спорожнити резервуар для збору сміття.

Вказівка: Докладніше див. розділ "Догляд та технічне обслуговування".

Експлуатація

⚠Небезпека

Довге використання пристрою може призвести до порушення локального кровооббігу в руках через вібрацію.

Визначити точно час використання пристрою неможливо, через те що це залежить від багатьох іфакторів:

• Особиста схильність до порушення кровооббігу (часто холодні пальці, зуд пальців).
  – Низька температура навколишнього середовища. Необхідно носити теплі рукавички для захисту.
  – Сильне стискання заважає кровооббігу.
  – Безперервна робота пристрою - це гурше, ніж робота з паузами.

При регулярному довгому використанні пристроя та при повторному прояві відповідних симптомів (наприклад, зуд в пальцях, холодні пальці) ми радимо пройти обстеження у лікаря.

Запустити пристрій

→ Відпустите стоянкове гальмо Запустити двигун.
→ Повернути головний вимикач в положення "1".

Вказівка: Підмітальний вал та бічні підмітальні щітки обертаються.

Пересування на приладі

їхати вперед

→ Витягніть важіль руху вперед.

Вказівка: При русі вперед, залежно від положення важеля, швидкість руху може регулюватися плавно.

Холостий хід

→ Відпустити важів руху вперед. Пристрій зупиняється.

Подолання перешкод

Подолання нерухомих перешкод висотою до 30 мм:

→ Підйом заслінки для великих часток бруду.
→ Перешкоди слід проходити обережно, рухаючись вперед на повільній швидкості.

Подолання нерухомих перешкод висотою більше 30 мм:

→ Подібні перешкоди слід проходити тільки з використанням підходящої рампи.

Підмітання

⚠ Обережно!

Небезпека травмування! При відкритому клапані для великих часток бруду вал, що підмітає, може відкидати вперед камені й щебені. Не наражати на небезпеку людей, тварин або предмети.

ОБЕРЕЖНО

Не допускати влучення в машину пакувальних стрічок, дроту й таке інше., тому що це може привести до ушкодження механізму, що підмітає.

Вказівка: Для досягнення оптимального результату роботи необхідно розміряти швидкість руху з місцевими умовами.

Підмітання з піднятою заслінкою для великих часток бруду

Вказівка: Для замітання великих предметів висотою до 50 мм, наприклад, пачки від сигарет, необхідно ненадовго підняти заслінку для великих часток бруду. Підйом заслінки для великих часток бруду:

→ Потягнути важіль для підйому клапана для великих часток бруду

Опускання клапана для великих часток бруду:

→ Опустити важіль для підйому клапана для великих часток бруду.

Вказівка: Оптимальна якість збирання забезпечується тільки при повністю опущений заслінці для великих часток бруду.

Підмітання з використанням бічних щіток

→ Для опускання бічної щітки важіль установити вперед. Бічні щітки опустяться.

Підмітання сухої підлоги

Вказівка: Під час роботи слід регулярно видаляти вміст із резервуара для збору сміття.

Вказівка: Під час роботи слід регулярно очищати фільтр для пилу.

→ Закрити клапан для чищення в сухому/вологому режимі.

Підмітання вологої або мокрої підлоги

→ Відкрити клапан для чищення в сухо- му/вологому режимі.

Вказівка: У такий спосіб фільтр буде за- хищено від вологи.

Індикація акумуляторних батарей

Індикація акумуляторних батарей відображає під час експлуатації стан заряджання батарей:

повний	світиться зеленим
30% залишкова місткість	світиться жовтим
10% залишкова місткість	блимає червоним
Захист від повного розрядження, прилад ви-микається	світиться красним

Індикація несправностей

Індикатор несправності показує, чи є несправність у приладі:

Несправність у блоці керування двигуном

блимає черво-ним

Очистити фільтр для пилу

→ Кілька разів висунути й всунути ручку чищення фільтра.

Спорожнити резервуар для сміття

⚠НЕБЕЗПЕКА

Небезпека травмування! Перед витя- гом резервуара для збору сміття при- стрій слід відключити.

Вказівка: При спорожнюванні резервуару для збору сміття стежити за тим, щоб не пошкодити ущільнюючу планку.

Вказівка: Максимально припустиме завантаження резервуару для збору сміття становить 40 кг.

→ Очистити фільтр для пилу.
→ Потягнути нагору скобу ємності для збору сміття.
→ Витягти ємність для сміття.
→ Спорожнити резервуар для збору сміття.
→ Всунути ємність для сміття.
→ Натиснути донизу скобу ємності для збору сміття.

Вимкнути пристрій

Вимкнути двигун.

→ Повернути головний вимикач в положення "0".

→ Підняти бічні щітки.
→ Зафіксуйте стояночну гальмівну систему.
→ Повернути ключ головного вимикача в положення "0" і вийняти

Транспортування

△НЕБЕЗПЕКА

Небезпека отримання травм та ушкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ Вимкнути двигун.
→ Повернути ключ головного вимикача в положення "0" і вийняти
→ Зафіксуйте стояночну гальмівну систему.
→ Зафіксувати апарат, підклавши під його колеса клини.
→ Закріпити апарат натяжними ременями або канатами.
→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

1 Область кріплення по тягової ручки
2 Область кріплення під капотом пристрою

Вказівка: Дотримуватися маркування для зон кріплення на рамі підмітальної машини (символи ланцюгів).

Вказівка: Не перегинати систему тросів або систему тросів Боудена.

Зберігання

⚠НЕБЕЗПЕКА

Небезпека отримання травм та ушкоджень! При зберіганні звернути увагу на вагу пристрою.

Зберігання

Якщо машина, що підмітає не використовується протягом тривалого часу, слід дотримуватися наступних вказівок:

→ Встановити машину, що підмітає, на рівній поверхні.
→ Вимкнути дөгун.
→ Повернути ключ головного вимикача в положення "0" і вийняти
→ Зафіксуйте стояночну гальмівну систему.
→ Вжити заходів проти мимовільного скочування машини, що підмітає.
→ Підняти вал, що підмітає. Для цього обидва регулювальних важеля вставити в самий верхній отвір.
→ Підняти бічні щітки.
→ Почистити машину, що підмітає зсередини й зовні.
→ Поставити прилад у захищеному і сухому місці.
→ Від
→ Акумуляторні батареї слід зарядити і приблизно кожні 2 місяці підзаряджати.

Догляд та технічне обслуговування

Загальні вказівки

• Ремонтні роботи можуть проводитися лише авторизованими сервісними службами або спеціалістами у цій сфері, які ознайомлені з усіма важливими правилами техніки безпеки.
  – Пристрої, що використовуються комерційно у відповідності до місцевих вимог, підлягають проведенню перевірки з техніки безпеки згідно VDE 0701.

Чищення

ОБЕРЕЖНО

Небезпека ушкодження! Не дозволяється чистити пристрій з водяного шланга або струменем води під високим тиском (небезпека короткого замикання та інших пошкоджень).

УВАГА

Перед проведенням робіт з очищення витягти штепсельну вилку зарядного пристрою з розетки.

Перед проведенням робіт з очищення відного полюса акумулятора.

Чищення апарата зсередини

⚠ Обережно!

Небезпека травмування! Одягайте за- хисну маску проти пилу і захисні окуля- ри.

→ Відкрити кришку пристрою.

→ Протерти апарат ганчіркою.

→ Обдути апарат повітрям під тиском.

→ Закрити кришку пристрою.

Чищення апарата зовні

→ Очистити апарат, використовуючи для цього вологу ганчірку, просочену слабким лужним розчином.

Вказівка: Забороняється використання агресивних мийних засобів.

Періодичність технічного обслуговування

Технічне обслуговування, що здійснюється клієнтом

Щоденне технічне обслуговування:

→ Перевірити вал, що підмітає і бічні щітки на зношування й наявність стрічок, що намоталися.

→ Перевірити стан всіх елементів управління.

→ Перевірити стан всіх контрольних ламп.

Щотижневе технічне обслуговування:

→ Перевірити натяг, зношеність і справність приводних ременів.

→ Перевірити легкість ходу тросів Боудена та рухливих частин.

→ Перевірити установку й зношування ущільнювальних планок у зоні підмітання

→ Переірити площину підмітання вала, що підмітає.

→ Очищення фільтра для пилу.

Вказівка: Докладніше див. розділ "Технічне обслуговування".

Вказівка: Всі роботи з технічного обслуговування з боку клієнта повинні проводитися кваліфікованим фахівцем. В разі потреби в будь-який момент можна звернутися по допомогу в спеціалізовану торговельну організацію фірми Kärcher.

Технічне обслуговування, що здійснюється службою обслуговування споживачів

Обслуговування після першого місяця або 5 робочих годин:

→ Зробити первинну інспекцію.

Кожні 50 годин роботи

Обслуговування кожні 100 робочих годин або один раз на півроку

Кожні 300 годин роботи

Обслуговування кожні 500 робочих годин або щорічно

Вказівка: Для збереження права на гарантійне обслуговування всі роботи з технічного й профілактичного обслуговування протягом гарантійного періоду повинні проводитися вповноваженою сервісною службою фірми Kärcher відповідно до брошури по технічному обслуговуванню

Профілактичні роботи

Підготовка:

→ Встановити машину, що підмітає, на рівній поверхні.
→ Повернути ключ головного вимикача в положення "0" і вийняти
→ Зафіксуйте стояночну гальмівну систему.

Загальні вказівки щодо безпеки

△НЕБЕЗПЕКА

Небезпека травмування!

Після вимикання двигун обертається ще 3 - 4 секунди за інерцією. В цей час слід залишатися поза зоною привода.

⚠ ПОПЕРЕДЖЕННЯ

Перед проведенням будь-яких робіт з технічного та профілактичного обслуговування машина повинна охолонути. Не торкатися гарячих вузлів, як-от приводного двигуна.

УВАГА

Перед проведенням робіт з техобслуговування витягти штепсельну вилку зарядного пристрою з розетки.

Перед проведенням робіт з техобслуговування відпозитивного полюса акумулятора.

УВАГА

Перед перекиданням пристрою зняти акумулятори та контейнер для сміття й повернути вперед тягову ручку. Не ставити пристрій на тягову ручку. Перед очищенням і технічним обслуговуванням приладу, а також перед заміною деталей прилад необхідно виключити.

Відрегулювати гнучку тягу приводу ходової частини.

Регулювання необхідне в тому випадку, якщо при їзді по гірській дорозі сили тяги приладу недостатньо.

→ Відкрити кришку пристрою.
→ Відкрутити контргайку
→ Відрегулювати настановний гвинт.
→ Затягти контргайку.

Перевірити вал, що підмітає

→ Зафіксуйте стояночну гальмівну систему.
→ Відкрутити ємність для збору сміття.
→ Видалити з вала, що підмітає, стрічки й мотузки, що намоталися.

Заміна вала, що підмітає

Заміна стає необхідної, якщо внаслідок зношування щіток якість підмітання помітно погіршується.

УВАГА

Перед пе рекиданням пристрою слід зняти акумулятори.

Не ставити пристрій на тягову ручку.

→ Зафіксуйте стояночну гальмівну систему.
→ Спорожнити резервуар для сміття.
→ Зняти акумулятори.
→ Перекинути апарат назад.

→ Підняти клапан для великих часток бруду, удавити вкладиш підшипника й нахилити вал, що підмітає, уперед.
→ Витягнути вал, що підмітає.
→ Надягти новий вал, що підмітає, на цапфу приводу (ліворуч).
→ На протилежній стороні вставити вкладиш підшипника в отвір балансира вала, що підмітає.

ОБЕРЕЖНО

Небезпека ушкодження! Звернути увагу на те, щоб в отворі балансира вала, що підмітає, не була затиснута щетина.

Вказівка: Після установки нового підмітального валу необхідно заново відрегулювати площину підмітання.

Перевірка й коректування площини підмітання для вала, що підмітає

→ Підняти збиральну машину спереду й переміщати її по рівній і гладкої поверхні що свідомо покрита пилом або крейдою
→ Зафіксуйте стояночну гальмівну систему.
→ Дати поворотним валикам обертатися в плині приблизно 15-30 сек
→ Підняти збиральну машину і їхати убік

30-40 mm

Форма поверхні збирання утворить рівномірний прямокутник, ширина якого становить між 30-40 мм.

Діапазон регулювання	(-) 1...10 (+)
Мінімальний розмір пло- щини підмітання	1
Максимальний розмір площини підмітання	10
Новий вал, що підмітає	1...3

Монтування профілю підмітання:

→ Відкрити кришку пристрою.
→ Переставити лівий і правий регулю- вальний важіль і вставити їх в одна- кові отвори.

– Вставити регулювальний важіль в отвір, розташований нижче (+): Профіль підмітання збільшується
– Вставити регулювальний важіль в отвір, розташований вище (+): Профіль підмітання зменшується
→ Перевірити площину підмітання.

Заміна бічних щіток

Заміна стає необхідної, якщо внаслідок зношування щіток якість підмітання помітно погіршується.

Вказівка: Перед перекиданням приладу вийняти збірник-накопичувач та поверніть провідну дугу вперед. Не залишати прилад на провідній дузі.

→ Вигвинтити 3 гвинти з нижньої части- ни бічних щіток.
→ Зняти бічні щітки.
→ Надягти нову бічну щітку на загарбний пристрій і міцно затягти.

Установити педаль бічних щіток

Потрібно регулювання, якщо внаслідок зношування щетини значно зменшується якість роботи бічної щітки, що чистить.

→ Відкрити кришку пристрою.
→ Послабити смушкову гайку

→ Відрегулювати настановний гвинт.
→ Затягти смушкову гайку

Відрегулювати підйом клапана сильних забруднень

• Потрібно регулювання, якщо клапан для сильних забруднень піднімається недостатньо.
  – Якщо результат підмітання стає незадовільним, наприклад, через зношування ущільнювальної планки, необхідно злегка послабити трос Боудена.

→ Відкрити кришку пристрою.
→ Відкрутити контргайку
→ Відрегулювати настановний гвинт.
→ Затягти контргайку.

Установка й заміна ущільнювальних планок

Вказівка: Перед перекиданням приладу вийняти збірник-накопичувач та поверніть провідну дугу вперед. Не залишати прилад на провідній дузі.

■ Передня ущільнювальна планка

→ Послабити кріплення ущільнювальної планки.
→ Ущільнюючу планку відрегулювати або замінити.

0-2 mm 0-10 mm 0-10 mm

→ Відрегулювати висоту ущільнювальної планки над поверхнею землі таким чином, щоб вона опускалася з рухом по інерції 10-15 мм назад.

→ Відкоригувати ущільнювальну планку.
→ Затягти сполучні болти ущільню- вальної планки.
■ Задня ущільнювальна планка
→ Відкрутити ємність для збору сміття.
→ Послабити кріплення ущільнювальної планки.
→ Ущільнюючу планку відрегулювати або замінити.
→ Відрегулювати висоту ущільнювальної планки над поверхнею землі таким чином, щоб вона опускалася з рухом по інерції 10-15 мм назад.
→ Затягти сполучні болти ущільню- вальної планки.
■ Бічні ущільнювальні планки
→ Послабити кріплення ущільнювальної планки.
→ Ущільнюючу планку відрегулювати або замінити.
→ Для настроювання відстані до підлоги використовувати підкладки товщиною 2 мм. максимум.
→ Відкоригувати ущільнювальну планку.
→ Затягти сполучні болти ущільню- вальної планки.

Заміна пилового фільтра

ПОПЕРЕДЖЕННЯ

До початку заміни пилового фільтра видалити еміст із резервуара для збору сміття При роботі з фільтрувальною установкою носити маску для захисту від пилу. Дотримуйте приписань по техніці безпеки відносно обігу із дрібним пилом.

ОБЕРЕЖНО

Небезпека пошкодження!

→ Пиловий фільтр промивати не потрібно.
→ Зафіксуйте стояночну гальмівну систему.
→ Очистити фільтр для пилу.

→ Заглушку кришки фільтра пилу від- крутити проти годинникової стрілки.
→ Підняти кришку пилового фільтра.
→ Заміна пилового фільтра. Звернути увагу на правильне положення установки пилового фільтра (див. малюнок).
→ Закрутити запушку до упору.

ОБЕРЕЖНО

Якщо заглушка не буде закручена до упору, це може привести до поломки.

Вказівка: При установці нового фільтра стежити за тим, щоб пластини не були ушкоджені.

Заміна запобіжника/реле

■ KM 75/40 W Bp

1 Запобіжник F1 (50 А)
2 Запобіжник F2 (2 А)
3 Реле
4 Зарядний штекер акумулятора

→ Відкрити кришку пристрою.
→ Відновити несправний запобіжник або реле.
■ KM 75/40 W Bp Pack

Запобіжник розташований на клемі акумулятора.

Аксесуари

Бічна щітка, м	6.905-626.0
Для дрібного пилу із внутрішньої поверхні, вологостійка.
Вал, що підмітає, м'який	6.906-886.0
З натуральної щетини: спеціально для замітання дрібного пилу на рівних підлогах у внутрішніх приміщеннях. Нестійкі до вологи, не застосовувати до абразивних поверхонь!
Вал, що підмітає, жорсткий	6.906-885.0
Для видалення вна відкритому повітрі, вологостійка.
Вал, що підмітає, антистатичний	6.906-950.0
Для поверхонь, що піддаються статичному навантаженню, таких, як килими або штучні покриття
Одиниця прибирання килимів	2.641-571.0
Включає: Фільтр для затримання волокна, антистатична циліндрична щітка, потрійний спрямовувальний валець

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основном вимогам щодо безпеки та захисту здоровних нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Машина для підмітання

Тип: 1.049-xxx

Відповідна директива ЄС

2006/42/EC (+2009/127/EC)

2014/30/€C

2000/14/€C

Прикладні гармонізуючі норми

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Запропоновані національні норми

---

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

Виміряний: 86

Гарантова- 88

НИЙ:

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Допомога у випадку неполадок

Несправність Усунення
Прилад не запускається	Контактний вимикач на кришці вимкнув пристрій. Закрити кришку пристрою
	Зарядити акумулятори
	Перевірити запобіжник перенавантаження
	Звернутися в сервісну службу Karcher
Всмоктувальна турбіна працює,але пристрій не всмоктує	Відрегулювати гнучку тягу приводу ходової частини.
	Перевірити клиновий ремінь
	Звернутися в сервісну службу Karcher
Прилад зупиняється при русі поукосі.	Переміщати по поверхні з незначним підйомом
	Перевірити запобіжник перенавантаження
	Відрегулювати гнучку тягу приводу ходової частини.
	Перевірити клиновий ремінь
	Звернутися в сервісну службу Karcher
Вал, що підмітає, зупинився, індикація несправностей світитьсячервоним	Перевести головний вимикач у положення „OFF“, перевірити щітку на наявність затиснутих предметів. При можливості рухатися по поверхні з незначним схилом. Знову ввімкнути головний вимикач. Після чотириразового повторення цього процесу система керування виконую примусову зупинку протягом 2-х хвилин з метою охолодження. В цей час пристрій неможливо запустити.
Апарат не підмітає належним чином	Перевірити зношеність вала, що підмітає, і бічних щіток, при необхідності замінити
	Перевірити функціонування заслінки для великих часток бруду.
	Послабити трос Боудена клапана грубих забруднень (настановний гвинт)
	Перевірити натяг і працездатність ременів, при необхідності - замінити
	Відрегулювати профіль підмітання
	Заміна вала, що підмітає
	Звернутися в сервісну службу Karcher
Апарат сильно порошить	Перевірити функціонування заслінки для великих часток бруду.
	Послабити трос Боудена клапана грубих забруднень (настановний гвинт)
	Перевірити пиловий фільтр, зробити чищення або замінити
	Пиловий фільтр промивати не потрібно.
	Видалити вміст із резервуара для збору сміття
	Замінити герметичний профіль резервуара для збору сміття
	Перевірити ущільнення на пиловому фільтрі.
	Перевірити зношеність ущільнювальних планок, при необхідності, відрегулювати або замінити
Погана якість підмітання з боків	Відрегулювати педаль бічних щіток
	Замінити бічні щітки
	Опустити бічні щітки.
	Перевірити приводні ремені бічної щітки
	Звернутися в сервісну службу Karcher
Підйом бічних щіток не працює	Перевірити трос Боудена підйому бічних щіток
	Звернутися в сервісну службу Karcher
Новый вал, що підмітає, треться об стінки резервуара для збору сміття	Відкоригувати регулювання профілю підмітання, для чого вставити обидва регулювальних важеля у відповідний отвір, розташований вище (1-3)

Технічні характеристики

		KM 75/40 W Bp KM 75/40 W Bp Pack
Характеристики приладу
Довжина х ширина х висота (тягова ручка відкинута)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Довжина х ширина х висота (тягова ручка складена)	mm	1160 x 750 x 930	1160 x 750 x 930
Вага (без акумуляторних батарей)	kg	79	79
Вага (з акумуляторними батареями)	kg	125	125
Допустима загальна вага	kg	205	205
Швидкість руху й підмітання	km/h	4,5	4,5
Здатність підйому в гору (макс.)	%	12	12
Діаметр вала, що підмітас	mm	265	265
Діаметр бічних щіток	mm	410	410
Макс. оброблювана поверхня	m3/h	3400	3400
Робоча ширина, без бічних щіток	mm	550	550
Робоча ширина, з бічними щітками	mm	750	750
Обсяг резервуара для збору сміття	l	40	40
Тип захисту, краплезахисний	--	IPX 3	IPX 3
Двигун
Тип	--	Двигун постійного струму на постійних магнітахНапрям обертання праворуч
Напруга	V	24	24
Номінальний струм	A	22	22
Номінальна потужність	W	400	400
Число обертів	1/min	2750	2750
Ступінь захисту	--	IP 20	IP 20
Акумуляторна батарея
Тип	--	--	2x 12 V GiV
Продуктивність	Ah	--	60 (5h)
Вага	kg --	23
Час зарядки порожньої акумуляторної батареї	h	--	12
Тривалість роботи після багаторазової зарядки	h	--	са. 1,5-2
Зарядний пристрій
Номінальна напруга	B~	--	230
Вихідна напруга	V	--	24
Зарядний струм	A	--	10
Частота мережі	Hz	--	50/60
Електричний запобіжник
Центральний	A	50	50
Регулятор запобіжника	A	2	--
Захист від повного розрядження	--	через реле	через реле
Зарядний пристрій		---	T4A / 250 V AC
Система фільтрування і всмоктування
Система фільтрування й всмоктування	m2	1,8	1,8
Застосовувана категорія фільтра для безпечного для здоров	--	L	L
Номінальний нижній тиск, система всмоктування	mbar	5	5
Номінальний об	l/s	45	45
Умови навколишнього середовища
Робоча температура	°C	від -5 до +40	від -5 до +40
Температура заряджання		---	Кімнатна температура
Вологість повітря, без утворення роси	%	0 - 90	0 - 90
Значення встановлене згідно EN 60335-2-72
Рівень шуму L_рА	dB(A)	71	71
Небезпека K_рА	dB(A)	3	3
Рівень потужності шуму L_WA + небезпека K_WA	dB(A)	88	88
Небезпека K_WA		2	2
Значення вібрації рука-плече	m/s2	3,7	3,7
Небезпека К	m/s2	0,2	0,2

Зберігається право на внесення техніч- них змін.

Курылғыны алғаш

Жаракат алу каупі бар!

Жаракат алу каупі, закымдану каупі бар!

Жаракат алу каупі бар!
