ПОСІБНИК КОРИСТУВАЧА ED270UP ACER

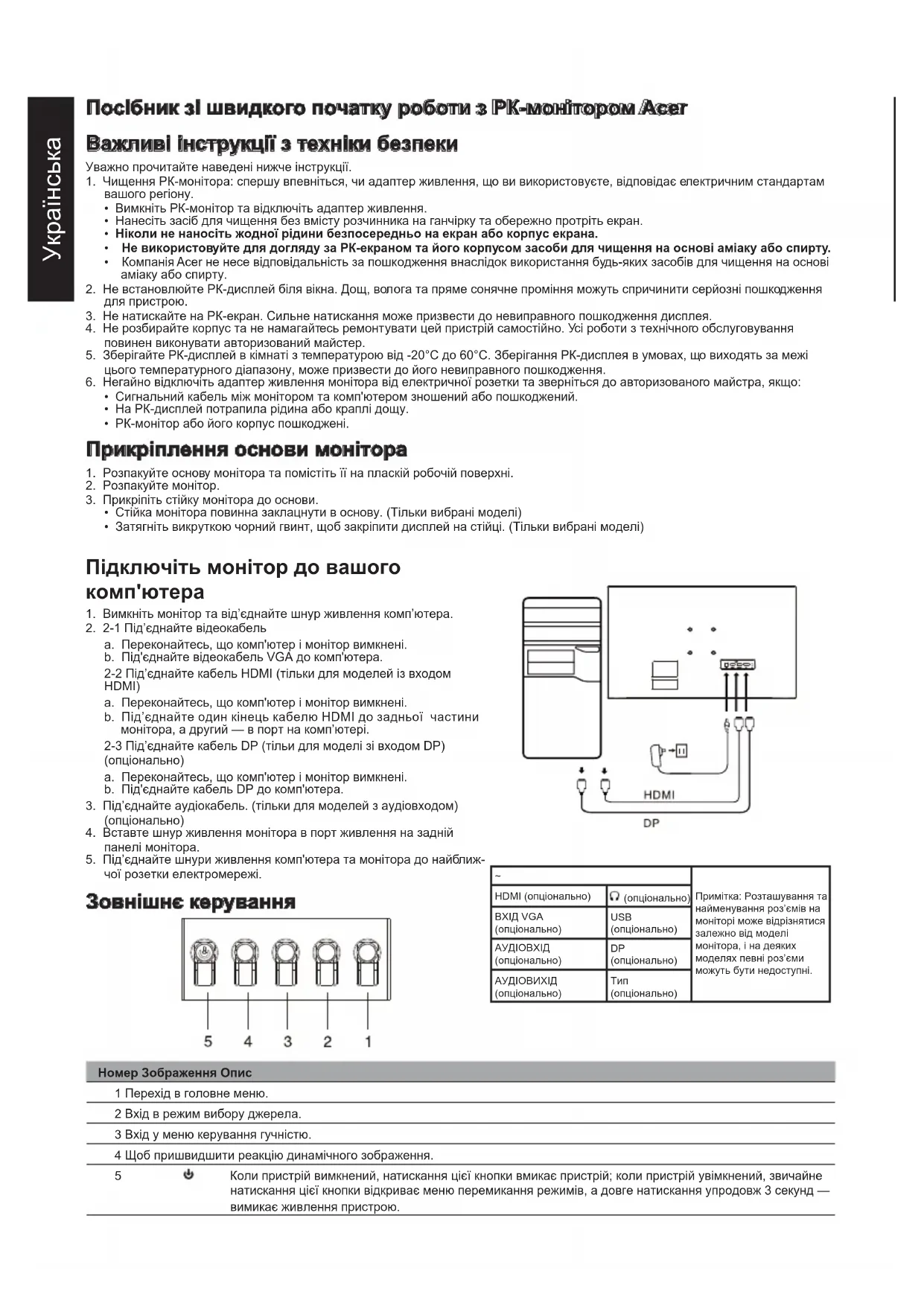

• O consumo de energia anual é calculado com base no consumo de energia normal por 4 horas por dia, 365 dias por ano.Українська Посібник зі швидкого початку роботи з РК-монітором Acer Важливі інструкції з техніки безпеки Уважно прочитайте наведені нижче інструкції.

1. Чищення РК-монітора: спершу впевніться, чи адаптер живлення, що ви використовуєте, відповідає електричним стандартам

• Вимкніть РК-монітор та відключіть адаптер живлення.

• Нанесіть засіб для чищення без вмісту розчинника на ганчірку та обережно протріть екран.

• Ніколи не наносіть жодної рідини безпосередньо на екран або корпус екрана.

• Не використовуйте для догляду за РК-екраном та його корпусом засоби для чищення на основі аміаку або спирту.

• Компанія Acer не несе відповідальність за пошкодження внаслідок використання будь-яких засобів для чищення на основі аміаку або спирту.

2. Не встановлюйте РК-дисплей біля вікна. Дощ, волога та пряме сонячне проміння можуть спричинити серйозні пошкодження

3. Не натискайте на РК-екран. Сильне натискання може призвести до невиправного пошкодження дисплея.

4. Не розбирайте корпус та не намагайтесь ремонтувати цей пристрій самостійно. Усі роботи з технічного обслуговування

повинен виконувати авторизований майстер.

5. Зберігайте РК-дисплей в кімнаті з температурою від -20°C до 60°C. Зберігання РК-дисплея в умовах, що виходять за межі

цього температурного діапазону, може призвести до його невиправного пошкодження.

6. Негайно відключіть адаптер живлення монітора від електричної розетки та зверніться до авторизованого майстра, якщо:

• Сигнальний кабель між монітором та комп'ютером зношений або пошкоджений.

• На РК-дисплей потрапила рідина або краплі дощу.

• РК-монітор або його корпус пошкоджені. Прикріплення основи монітора

1. Розпакуйте основу монітора та помістіть її на пласкій робочій поверхні.

2. Розпакуйте монітор.

3. Прикріпіть стійку монітора до основи.

• Стійка монітора повинна заклацнути в основу. (Тільки вибрані моделі)

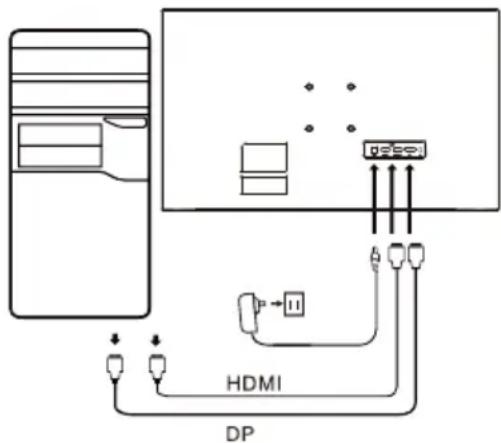

• Затягніть викруткою чорний гвинт, щоб закріпити дисплей на стійці. (Тільки вибрані моделі) Підключіть монітор до вашого

1. Вимкніть монітор та від’єднайте шнур живлення комп’ютера.

2. 2-1 Під’єднайте відеокабель

a. Переконайтесь, що комп'ютер і монітор вимкнені. b. Під'єднайте відеокабель VGA до комп'ютера. 2-2 Під’єднайте кабель HDMI (тільки для моделей із входом HDMI) a. Переконайтесь, що комп'ютер і монітор вимкнені. b. Під’єднайте один кінець кабелю HDMI до задньої частини монітора, а другий — в порт на комп’ютері. 2-3 Під’єднайте кабель DP (тільи для моделі зі входом DP) (опціонально) a. Переконайтесь, що комп'ютер і монітор вимкнені. b. Під'єднайте кабель DP до комп'ютера.

3. Під’єднайте аудіокабель. (тільки для моделей з аудіовходом)

4. Вставте шнур живлення монітора в порт живлення на задній

5. Під’єднайте шнури живлення комп'ютера та монітора до найближ-

чої розетки електромережі. Зовнішнє керування

Примітка: Розташування та найменування роз’ємів на моніторі може відрізнятися залежно від моделі монітора, і на деяких моделях певні роз’єми можуть бути недоступні. HDMI (опціонально) (опціонально) ВХІД VGA (опціонально) USB (опціонально)

(опціонально) Номер Зображення Опис 1 Перехід в головне меню. 2 Вхід в режим вибору джерела. 3 Вхід у меню керування гучністю. 4 Щоб пришвидшити реакцію динамічного зображення. 5 Коли пристрій вимкнений, натискання цієї кнопки вмикає пристрій; коли пристрій увімкнений, звичайне натискання цієї кнопки відкриває меню перемикання режимів, а довге натискання упродовж 3 секунд — вимикає живлення пристрою.Українська Регулятивні заяви та заяви щодо безпеки Заява FCC Даний пристрій перевірений та визнаний таким, що відповідає обмеженням для цифрових пристроїв класу В, відповідно до Частини 15 Правил FCC. Ці обмеження розроблені з метою забезпечення розумного захисту від шкідливого випромінювання пристрою, якщо він встановлюється в житловій зоні. Цей виріб генерує, використовує та може випромінювати електромагнітні хвилі. Якщо таке обладнання не встановлювати та не використовувати згідно з інструкціями, воно може створювати перешкоди для радіозв’язку. Однак немає гарантії, що такі перешкоди не виникнуть при правильному встановленні. Якщо цей пристрій спричинює перешкоди для радіо- або телепередач (що можна встановити увімкнення та вимкненням цього пристрою), тоді для усунення перешкод рекомендуємо користувачам використати один із таких засобів:

• Змініть напрям або положення приймальної антени.

• Збільшіть відстань між цим пристроєм та приймачем.

• Підключіть шнур живлення пристрою до електричної розетки, що знаходиться в іншому електричному ланцюзі, ніж розетка, до якої підключений приймач.

• Зверніться до продавця або досвідченого радіо/телевізійного техніка за допомогою.

Щоб уникнути пошкодження монітора, не піднімайте монітор за стійку. Примітка: екранований кабель Усі підключення до інших комп'ютерних пристроїв повинне відбуватися за допомогою екранованих кабелів, щоб відповідати вимогам щодо електромагнітної сумісності. Примітка: периферія До цього пристрою можна підключати лише сертифіковані периферійні пристрої (пристрою вводу/виводу, док-станції, принтери тощо), що відповідають обмеженням для пристроїв Класу В. Використання несертифікованих периферійних пристроїв може призводити до появи перешкод для радіо- та телепередач.

Будь-які зміни або модифікації, що не були явно схвалені виробником, можуть призвести до втрати користувачем права використовувати цей пристрій. Умови використання Цей пристрій відповідає вимогам частини 15 правил FCC. Експлуатація можлива за виконання таких двох умов: (1) цей пристрій не повинен створювати шкідливі радіоперешкоди та (2) цей пристрій повинен приймати будь-які перешкоди, включно з перешкодами, що можуть спричиняти небажані операції. Примітка: Користувачам у Канаді Цей цифровий пристрій Класу В відповідає канадським характеристикам ICES-003. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Пояснювальна примітка до «Вимог щодо належної переробки та утилізації використаного електричного та електронного обладнання». З метою плекання та захисту нашої планети, коли у вашого пристрою вичерпається термін експлуатації або він не буде вам більше потрібен, будь ласка, дотримуйтесь національного законодавства та приписів щодо переробки електричних та електронних пристроїв та переробляйте їх у місцевих виробників, що мають для цього відповідні засоби. Утилізація використаного обладнання користувачами з ЄС Цей значок на виробі або на упакуванні вказує, що цей виріб забороняється утилізувати разом з іншим побутовим сміттям. Під час утилізації використаних пристроїв ви повинні принести на збірний пункт, що займається переробкою використаного електричного та електронного обладнання. Роздільний збір та утилізація використаних пристроїв допомагає зберегти природні ресурси та дозволяє переробити їх у безпечний для здоров'я людей та довкілля спосіб. За детальною інформацією щодо пунктів збору та переробки використаних виробів звертайтесь у ваше місцеве муніципальне управління, в службу з утилізації побутових відходів або в магазин, де був придбаний даний виріб. Декларація щодо відповідності нормативам ЄС Цим компанія Acer заявляє, що цей РК-монітор відповідає основним вимогам та іншим відповідним положенням Директиви з електромагнітної сумісності 2014/30/EU, Директиви з низьковольтного електрообладнання 2014/35/EU, Директиви RoHS 2011/65/EU з обмеження використання деяких небезпечних речовин та Директиви 2009/125/EC з метою створення основи для встановлення вимог до екодизайну продукції, що використовує електроенергію. Монітор Acer призначений для відображення відео та візуальної інформації з електронних пристроїв.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Система приводу Кольоровий TFT РК-дисплей Розмір 27" (69 см) Крок пікселя 0,233 мм (Г) X 0,233 мм (В) Яскравість 250 кд/м

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (Г) 178° (В) (CR=10) Час відгуку 1 мс (VRB) Тип панелі VA Частота по горизонталі 70,32 - 242,55 кГц Частота по вертикалі 48 - 165 Гц Відображувані кольори 16,7 млн. кольорів Синхросигнал HDMI: 590 MГц DP: 645,18 MГц Максимальна роздільна здатність HDMI: 2560x1440@144 Гц DP: 2560x1440@165 Гц Стандарт Plug & Play VESA DDCCI/DDC2B Клас енергоефективності A

• Щорічне енергоспоживання 44 (кВт•год) (для моделей із входом HDMI) Енергоспоживання (під час 200 ніт) Робочий режим 30 Вт (типове) Режим очікування 0,5 Вт (типово)

(режим очікування) 0,4 Вт (типово) Вхідний роз’єм

HDMI ×2 Вхідний відеосигнал

HDMI (тільки для моделей із входом HDMI) (опціонально) Динаміки 2 Вт X 2 (тільки для моделей з аудіовходом) (опціонально) Максимальний розмір екрана По горизонталі: 596,736 мм По вертикалі: 335,664 мм Джерело живлення ВХІД: 100-240 В~ 50/60 Гц Умови довкілля Температура експлуатації: від 0° до 40°C Температура зберігання: від -20° до 60°C Відносна вологість повітря під час експлуатації: від 20 до 80% Розміри 610,5 (Ш) х 446,3 (В) х 195,9 (Г) мм Маса (нетто) 3,9 кг (нетто) Механічні характеристики Нахил: від -5° до +20° Обертання: Ні Регулювання висоти: Ні Колонка: Ні Знімна підставка ніжки: Так Зовнішні засоби

Перемикач/кнопки Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2 Гаряча клавіша 3 Гаряча клавіша 4

Контрастність Синє світло Підсилення чорного ACM Суперрізкість

Режим sRGB Режим відтінків сірого Відтінок 6 осей Насичення 6 осей

Адаптивна синхронізація VRB Частота оновлення

Автоматичний вибір джерела Формат DP Широкий режим Призначення гарячих клавіш DDC/CI Рівень чорного HDMI Режим швидкого запуску

Технічні характеристики залежать від моделі та/або регіону. Посібники та інша документація до пристрою Acer знаходяться на офіційному вебсайті підтримки компанії Acer.

• Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на
