ED270UP - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Képernyő mérete	27 hüvelyk (69 cm)
Panel típusa	VA
Maximális felbontás	2560 x 1440 (HDMI : 144 Hz, DP : 165 Hz)
Fényerő	250 cd/m² (tipikus)
Kontraszt	100 000 000:1 max (ACM)
Válaszidő	1 ms (VRB)
Látószög	178° vízszintes / 178° függőleges (CR=10)
Megjelenített színek	16,7 millió
Bemeneti csatlakozók	1x DisplayPort, 2x HDMI
Beépített hangszórók	2 x 2 W (hangbemenettel rendelkező modellek)
Tápellátás	100-240 V ~ 50/60 Hz
Áramfogyasztás (bekapcsolt)	30 W (tipikus)
Áramfogyasztás (készenléti)	0,5 W (tipikus)
Méretek (Sz x Mé x Ma)	610,5 x 446,3 x 195,9 mm
Nettó tömeg	3,9 kg
Döntés	-5° - +20°
Kivehető talp	Igen
Energiahatékonysági osztály	A
Fő funkciók	ACM, Fekete fokozás, Kék fény, Szuper élesség, Gamma, Színhőmérséklet, Előre beállított módok, sRGB, Szürkeárnyalat, 6 tengelyes színárnyalat, 6 tengelyes telítettség, Hangerő, Némítás, Reakcióidő, Adaptív szinkronizáció, VRB
Ajánlott tisztítás	Puha ruhával, oldószermentes oldattal. Ne permetezze közvetlenül. Kerülje az ammóniát és az alkoholt.
Tárolási hőmérséklet	-20°C - +60°C

Gyakran ismételt kérdések - ED270UP ACER

Hogyan tisztítsam a monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki az adaptert. Permetezzen egy oldószermentes tisztítóoldatot egy puha ruhára, majd finoman törölje le a képernyőt. Soha ne permetezzen közvetlenül a képernyőre, és ne használjon ammóniát vagy alkoholt tartalmazó tisztítószereket.

Milyen kábelekre van szükség a monitor számítógéphez csatlakoztatásához?

Használjon HDMI vagy DisplayPort kábelt a konfigurációtól függően. A monitor 2 HDMI-porttal és 1 DP-porttal rendelkezik. Először csatlakoztassa a videokábelt, majd a tápkábelt.

Hogyan állítsam be a kijelző paramétereit, mint a fényerő és a kontraszt?

Nyomja meg a monitor Menü gombját az OSD megnyitásához. Használja a navigációs gombokat a Fényerő vagy Kontraszt kiválasztásához, majd állítsa be a +/- gombokkal.

Mi a teendő, ha a monitor nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva, és hogy a konnektor működik. Győződjön meg arról, hogy a monitor be van kapcsolva (bekapcsológomb). Ha a jelzőfény nem világít, próbáljon ki egy másik tápkábelt, vagy forduljon szakemberhez.

Hogyan aktiváljam az adaptív szinkronizációt (Adaptive Sync)?

Az Adaptive Sync funkció az OSD menün keresztül érhető el. Navigáljon az "Adaptív szinkronizáció" opcióhoz, és kapcsolja be. Ehhez kompatibilis grafikus kártya és DisplayPort vagy HDMI kábel szükséges.

Mi a támogatott maximális felbontás és frissítési gyakoriság?

A maximális felbontás 2560 x 1440. HDMI-n keresztül 144 Hz érhető el, míg DisplayPort esetén akár 165 Hz is elérhető.

A monitor kompatibilis a VESA-tartóval?

Igen, a talp kivehető. Eltávolíthatja a talpat, és a monitort VESA-kompatibilis (nem tartozék) mozgatható karra vagy fali tartóra rögzítheti.

Hogyan állítsam be a beépített hangszórók hangerejét?

Használja az OSD menüt: válassza ki a Hangerő opciót, és állítsa be a navigációs gombokkal. A Némítás opcióval is elnémíthatja a hangot.

Mit jelent a monitoron lévő jelzőfény?

A tápellátás jelzőfénye általában kék normál működéskor, és narancssárga/piros készenléti üzemmódban. Ha villog, az videójel hiányát jelezheti.

Hogyan szereljem le a monitor talpát?

Helyezze a monitort képernyővel lefelé egy puha felületre. Távolítsa el a fekete csavart egy csavarhúzó segítségével, hogy kioldja a tartó kart. A talp ezután leválik. Ez a lépés szükséges a VESA felszereléséhez.

HASZNÁLATI ÚTMUTATÓ ED270UP ACER

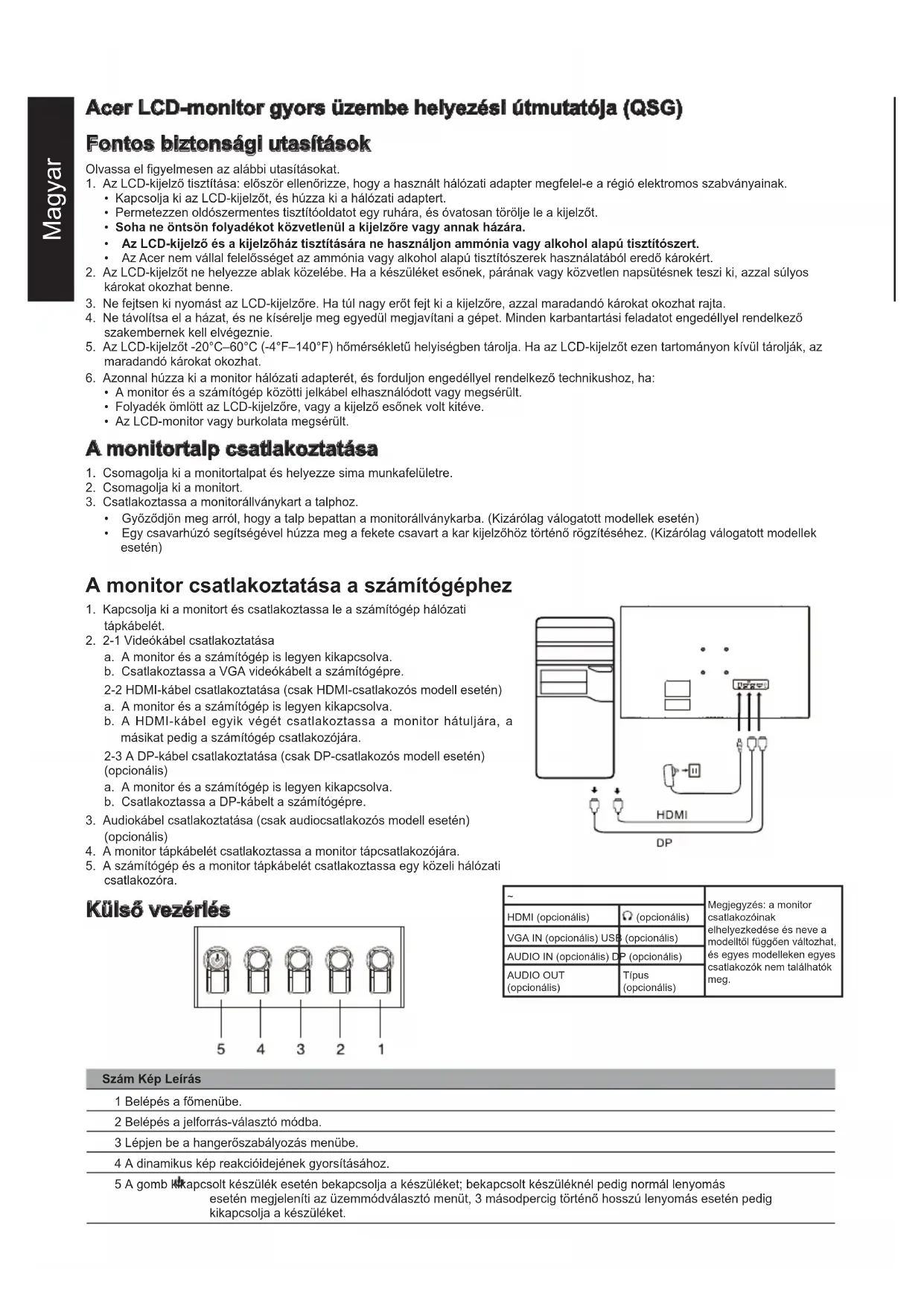

Acer LCD-monitor gyors üzembe helyezési útmutatója (QSG)

Fontos biztonsági utasítások

Olvassa el figyelmesen az alábbi utasításokat.

1. Az LCD-kijelző tisztítása: először ellenőrizze, hogy a használt hálózati adapter megfelel-e a régió elektromos szabványainak.
2. Kapcsolja ki az LCD-kijelzőt, és húzza ki a hálózati adaptert.
3. Permetezzen oldószermentes tisztítóoldatot egy ruhára, és óvatosan törölje le a kijelzőt.
4. Soha ne öntsön folyadékot közvetlenül a kijelzőre vagy annak házára.
5. Az LCD-kijelző és a kijelzőház tisztítására ne használjon ammónia vagy alkohol alapú tisztítószert. Az Acer nem vállal felelősséget az ammónia vagy alkohol alapú tisztítószerek használatából eredő károkért.
6. Az LCD-kijelzőt ne helyezze ablak közelébe. Ha a készüléket esőnek, páranak vagy közvetlen napsütésnek teszi ki, azzal súlyos károkat okozhat benne.
7. Ne fejtsen ki nyomást az LCD-kijelzőre. Ha túl nagy erőt fejt ki a kijelzőre, azzal maradandó károkat okozhat rajta.
8. Ne távolítsa el a házat, és ne kísérelje meg egyedül megjavítani a gépet. Minden karbantartási feladatot engedéllyel rendelkező szakembernek kell elvégeznie.
9. Az LCD-kijelzőt -20°C és 60°C (-4°F és 140°F) közötti hőmérsékletű helyiségben tárolja. Ha az LCD-kijelzőt ezen a tartományon kívül tárolják, az maradandó károkat okozhat.
10. Azonnal húzza ki a monitor hálózati adapterét, és forduljon engedéllyel rendelkező technikushoz, ha:

A monitor és a számítógép közötti jelkábel elhasználódott vagy megsérült. Folyadék ömlött az LCD-kijelzőre, vagy a kijelző esőnek volt kitéve. - Az LCD-monitor vagy burkolata megsérült.

A monitor csatlakoztatása

1. Csomagolja ki a monitortalpat, és helyezze sima munkafelületre.
2. Csomagolja ki a monitort.
3. Csatlakoztassa a monitorállványkart a talphoz.

Győződjön meg arról, hogy a talp bepattan a monitorállványkarba. (Kizárólag válogatott modellek esetén) - Egy csavarhúzó segítségével húzza meg a fekete csavart a kar kijelzőhöz történő rögzítéséhez. (Kizárólag válogatott modellek esetén)

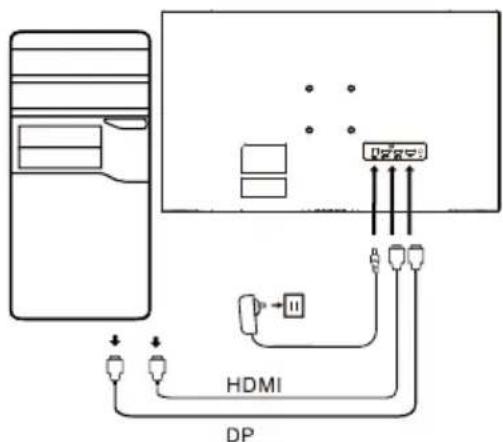

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki a monitort, és csatlakoztassa le a számítógép hálózati tápkábelét.
2. 2-1 Videokábel csatlakoztatása

a. A monitor és a számítógép is legyen kikapcsolva. b. Csatlakoztassa a VGA videokábelt a számítógéphez.

2-2 HDMI-kábel csatlakoztatása (csak HDMI-csatlakozós modell esetén)

a. A monitor és a számítógép is legyen kikapcsolva. b. A HDMI-kábel egyik végét csatlakoztassa a monitor hátuljára, a másikat pedig a számítógép csatlakozójára.

2-3 A DP-kábel csatlakoztatása (csak DP-csatlakozós modell esetén) (opcionális)

a. A monitor és a számítógép is legyen kikapcsolva. b. Csatlakoztassa a DP-kábelt a számítógépre.

1. Audiokábel csatlakoztatása (csak audiocsatlakozós modell esetén) (opcionális)
2. A monitor tápkábelét csatlakoztassa a monitor tápcsatlakozójára.
3. A számítógép és a monitor tápkábelét csatlakoztassa egy közeli hálózati csatlakozóra.

Külső vezérlés

~		Megjegyzés: a monitor csatlakozóinakelhelyezkedese és neve amodellőfuggöen valtozhat,és egyes modelleken egyescsatlakozók nem találhatókmeg.
HDMI (optionalis)	(optionalis)
VGA IN (optionalis) USB (optionalis)
AUDIO IN (optionalis) D	(optionalis)
AUDIO OUT(optionalis)	Tipus(optionalis)

Szám Kép Leírás

1 Belépés a főmenübe. 2 Belépés a jelforrás-választó módba. 3 Lépjen be a hangerőszabályozás menübe. 4 A dinamikus kép reakcióidejének gyorsításához. 5 A gomb kikapcsolt készülék esetén bekapcsolja a készüléket; bekapcsolt készüléknél pedig normál lenyomás esetén megjeleníti az üzemmódválasztó menüt, 3 másodpercig tartó hosszú lenyomás esetén pedig kikapcsolja a készüléket.

Szabályozó és biztonsági nyilatkozatok

FCC-nyilatkozat

A berendezést tesztnek vetették alá, amely során megállapították, hogy megfelel az FCC-előírások 15. fejezete szerinti B osztályú digitális eszközökre vonatkozó korlátozásoknak. Ezen korlátozások célja, hogy ésszerű védelmet biztosítsanak a káros interferenciával szemben a készülék lakóterületen történő telepítése esetén. A készülék rádiófrekvenciás energiát generál, használ és sugározhat, és ha nem az utasításoknak megfelelően telepítik és használják, akkor zavarhatja a rádiókommunikációt.

Azonban nem garantálható, hogy adott esetben nem jelentkezik interferencia. Ha a készülék zavarja a rádió- vagy a televízióvételt (amelyet a kapcsolóberendezés határozhat meg), akkor az interferencia kiküszöbölése érdekében ajánlott végrehajtani az alábbi intézkedések közül egyet vagy többet:

• Igazítsa meg a vevőantenna irányát vagy pozícióját.
• Növelje a távolságot a készülék és a vevő között. A készülék tápkábelét olyan aljzathoz csatlakoztassa, amely különbözik attól az áramkörtől, amelyhez a vevő csatlakozik.
• Forduljon segítségért a forgalmazóhoz vagy egy tapasztalt rádió-/televíziószerelőhöz.

Megjegyzés

A monitor sérülésének elkerülése érdekében ne emelje azt a talpánál fogva.

Megjegyzés: árnyékolt kábel

Az EMC-előírásoknak megfelelően minden egyéb számítástechnikai eszközhöz való csatlakoztatáshoz árnyékolt kábeleket kell használni.

Megjegyzés: perifériák

A készülékhez kizárólag olyan hitelesített perifériákat (bemeneti/kimeneti eszközöket, terminálokat, nyomtatókat stb.) lehet csatlakoztatni, amelyek megfelelnek a B osztályú követelményeknek. Nem hitelesített perifériák használata zavarhatja a rádió- és a televízióvételt.

Megjegyzés

A gyártó által kifejezetten jóvá nem hagyott változtatások és módosítások érvényteleníthetik a felhasználó jogosultságát a termék üzemeltetésére.

Működési feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működésnek az alábbi két feltétele van: (1) a készülék nem okozhat káros interferenciát, és (2) a készüléknek bármilyen jellegű interferenciát el kell viselnie, beleértve a nem kívánt működést okozó interferenciát is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályba sorolt digitális készülék megfelel a kanadai ICES-003 specifikációknak.

Magyarázó megjegyzés: „Elektromos és elektronikus hulladékok újrahasznosítására és ártalmatlanítására vonatkozó szabályok”

Amennyiben már nincs szüksége a termékre, illetve a termék élettartama végén, a bolygó védelme érdekében, kérjük, tartsa be az elektromos és elektronikus hulladékok újrahasznosítására vonatkozó nemzeti törvényeket és rendeleteket, és hasznosítsa újra a készüléket országosan elismert újrahasznosítási engedéllyel rendelkező helyi gyártókon keresztül.

A hulladékká vált berendezés elhagyása az EU háztartási felhasználói számára

A terméken vagy annak csomagolásán feltüntetett szimbólum arra utal, hogy a terméket nem szabad a háztartási hulladékba dobni. A használt készülékek ártalmatlanítása során az Ön felelőssége, hogy azokat használt elektromos és elektronikus berendezések újrahasznosítására szolgáló gyűjtőhelyekre vigye. A használt eszközök ártalmatlanítás során történő elkülönített gyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, és biztosítja, hogy az újrahasznosítás az emberi egészség és a környezet védelme mellett kerüljön sor. A használt készülékek újrahasznosítási gyűjtőpontjaival kapcsolatos további információkért forduljon a helyi városi hivatalhoz, a háztartási hulladékkezelő szolgálathoz vagy ahhoz az üzlethez, ahol a terméket vásárolta.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC irányelv, a 2014/35/EU kisfeszültségű irányelv, a 2011/65/EU RoHS irányelv, valamint az energiaügyi termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek.

Az Acer monitor az elektronikus eszközökről kapott videók és vizuális információk megjelenítésére szolgál.

LCD-kijelzöpanel	Meghajtörendszer Szünes TFTLCD
	Mérét 27" Szé (69 cm)
	Pixelsūrūség 0,233 mm (vizszintes) X 0,233 mm (fuggöleges)
	Fényerő 250 cd/m	2(jellemzó)
	Kontraszt Max. 100 000 000:1 (ACM)
	Megtekintési szög 178° (V)	178° (F) (CR=10)
	Válasz- idő 1 ms (VRB)
	Panel típusa VA
	Vizsz. frekvencia 70,32 - 24	2,55 kHz
	Függ. frekvencia 48 - 165 Hz
Megjelenithetö színek 16,7 M szin
Képpont-örajel		HDMI: 590 MHzDP: 645,18 MHz
Maximális felbontás		HDMI: 2560x1440@144 HzDP: 2560x1440@165 Hz
Plug & Play VESA DDCCI/DDC2B
Energiahatékonysági osztály A
* Éves energiafogyasztás 44 (kWh) (HDMI-beviteli model)
Energiafogyasztás(200 nit'esétén)	Bekapsolt állapotban 30 W(Tipikus)
	Alvó mód 0,5 W (Tipikus)
	Ki üzemmod (készenlét)	0,4 W (Tipikus)
Bemeneti csatlakozó		DP2 db HDMI
Bemeneti videoejel		DPHDMI (Kizárólag HDMI-beviteli modell esétén) (Ocionális)
Hangszórók		2 W x2 (csak audiocatalakozós modell esétén) (Ocionális)
Maximális kékpernyöméret		Vizszintes: 596,736 mmFüggöleges: 335,664 mm
Áramforrás		BEMENET: 100 - 240 V, 50/60 Hz
Környezeti feltételek		Mūkódési hómér séklet: 0° - 40°CTarolási hómér séklet: -20° - 60°CMūkódési páratartalom: 20 - 80%
Méretek		610,5 (Sz) x 446,3 (Ma) x 195,9 (Mé) mm
Tómeg (netto tõmeg)		3,9 kg (netto)
Mechanizmus Specifikácik		Döntés: -5° - +20°Elforkatas: NemMagasság beallitása: NemKépforgatas: NemLeszerehető talp: lgen
Külso kezelöszervek	Kapcsoló/gombok	Fökapcsoló gomb1. gyorsbillentyú2. gyorsbillentyú
	Funkciók	FényerőKontrasztKék fényFeketeszint-javitásszülengősőságOSD lezárásasBemenetAuto bemenetválasztásSzinhömsékletÜzemmodokSZZEBMMDSZURKEARNYALATUZEMMD6 tengelyes szinányalat6 tengelyes telitettségHangeróNémitásTühlajtásAdaptive SyncVRBFrissítési gyakorság szám
A műszaki adatok típusonkét és/vagy régiónkét altéörők lehetnek.

Olvassa el az alábbi óvintézkedéseket.

1. A LCD-képernyő tisztításához: Először győződjön meg arról, hogy a termék megfelel a régió elektromos szabványainak.
2. Kapcsolja ki az LCD-képernyőt, és húzza ki a terméket.
3. Permetezzen hígítószermentes tisztítószert egy ruhára, és óvatosan törölje le a képernyőt. Ne permetezze közvetlenül a folyadékot a képernyőre vagy a termékre. Ne használjon ammóniát vagy alkoholt tartalmazó tisztítószereket az LCD-képernyőn vagy a terméken. Az Acer nem vállal felelősséget az ammónia vagy más tisztítószerek használatából eredő károkért.
4. Ne tegye ki az LCD-képernyőt közvetlen napfénynek. A nedvességnek, páratartalomnak vagy szélsőséges hőmérsékletnek való kitettség károsodást okozhat.
5. Ne gyakoroljon nyomást az LCD-képernyőre. A túlzott nyomás maradandó károsodást okozhat a képernyőn.
6. Ne érintse meg a képernyőt, és ne próbálja megjavítani a készüléket. A karbantartási munkálatokat csak szakképzett technikus végezheti.
7. Tárolja az LCD képernyőt -20°C és 60°C (-4°F és 140°F) közötti hőmérsékletű helyiségben. Az LCD képernyő tárolása ezen a hőmérsékleti tartományon kívül maradandó károsodást okozhat.
8. Vegye fel a kapcsolatot szakképzett technikussal, ha a következő feltételek bármelyike fennáll:

A készülék háza vagy a képernyő megsérült vagy deformálódott. - Folyadék fröccsent az LCD képernyőre. Az LCD képernyő vagy a környezete megsérült.

A képernyő alapjának felszerelése

1. Vegye ki a képernyő alapját a készülékből, és helyezze a megjelölt helyre.
2. Vegye ki a készülékből.
3. Rögzítse a támaszt az alaphoz.

Győződjön meg arról, hogy az alap biztonságosan illeszkedik a támaszra. (Kiválasztott modelleknél) Használjon csavarhúzót a csavar meghúzásához, hogy rögzítse a támaszt a képernyőhöz. (Kiválasztott modelleknél)
