ED270UP - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta veids	LCD monitors
Ekrāna izmērs	27 collas (69 cm)
Dāļas veids	VA
Maksimālā izšķirtspēja	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Spilgtums	250 cd/m² (tipisks)
Kontrasts	100 000 000:1 max (ACM)
Atbildes laiks	1 ms (VRB)
Skata leņķis	178° horizontāli / 178° vertikāli (CR=10)
Attēlotās krāsas	16,7 miljoni
Ieejas savienotāji	1x DisplayPort, 2x HDMI
Iebūvētie skaļruņi	2 x 2 W (modeļi ar audio ieeju)
Barošana	100-240 V ~ 50/60 Hz
Enerģijas patēriņš (ieslēgts)	30 W (tipisks)
Enerģijas patēriņš (gaidstāve)	0,5 W (tipisks)
Izmēri (P x D x A)	610,5 x 446,3 x 195,9 mm
Neto svars	3,9 kg
Slīpums	no -5° līdz +20°
Noņemama kāja	Jā
Energoefektivitātes klase	A
Galvenās funkcijas	ACM, Melnā uzlabošana, Zilā gaisma, Super asums, Gamma, Krāsu temperatūra, Iepriekš iestatīti režīmi, sRGB, Pelēktoņu līmenis, 6 asu nokrāsa, 6 asu piesātinājums, Skaļums, Klusums, Reakcijas ātrums, Adaptīvā sinhronizācija, VRB
Ieteicamā tīrīšana	Mīksta drāna ar šķīdinātāju nesaturošu šķīdumu. Nesmidzināt tieši. Izvairīties no amonjaka vai spirta.
Uzglabāšanas temperatūra	no -20°C līdz 60°C

Bieži uzdotie jautājumi - ED270UP ACER

Kā tīrīt monitora ekrānu?

Izslēdziet monitoru un atvienojiet adapteri. Uzsmidziniet tīrīšanas šķīdumu bez šķīdinātāja uz mīkstas drānas, pēc tam uzmanīgi noslaukiet ekrānu. Nekad nesmidziniet tieši uz ekrāna un neizmantojiet tīrītājus, kas satur amonjaku vai spirtu.

Kādi kabeļi ir nepieciešami, lai savienotu monitoru ar datoru?

Izmantojiet HDMI vai DisplayPort kabeli atkarībā no konfigurācijas. Monitoram ir 2 HDMI porti un 1 DP ports. Vispirms pievienojiet video kabeli, pēc tam strāvas kabeli.

Kā pielāgot displeja iestatījumus, piemēram, spilgtumu un kontrastu?

Nospiediet monitora Menu pogu, lai atvērtu OSD. Izmantojiet navigācijas taustiņus, lai atlasītu Spilgtumu vai Kontrastu, pēc tam regulējiet ar +/- taustiņiem.

Ko darīt, ja monitors neieslēdzas?

Pārbaudiet, vai strāvas kabelis ir pareizi pievienots un vai elektrības kontaktligzda darbojas. Pārliecinieties, ka monitors ir ieslēgts (barošanas poga). Ja indikators neiedegas, mēģiniet citu strāvas kabeli vai sazinieties ar pilnvarotu tehniķi.

Kā aktivizēt adaptīvo sinhronizāciju (Adaptive Sync)?

Funkcija Adaptive Sync ir pieejama OSD izvēlnē. Dodieties uz opciju 'Adaptīvā sinhronizācija' un ieslēdziet to. Tas prasa saderīgu grafisko karti un DisplayPort vai HDMI kabeli.

Kāda ir maksimālā izšķirtspēja un atbalstītais atsvaidzes intensitāte?

Maksimālā izšķirtspēja ir 2560 x 1440. Ar HDMI jūs varat sasniegt 144 Hz, bet ar DisplayPort līdz 165 Hz.

Vai monitors ir saderīgs ar VESA stiprinājumu?

Jā, kāja ir noņemama. Jūs varat noņemt kāju un piestiprināt monitoru uz VESA saderīgas kustīgās rokas vai sienas stiprinājuma (nav iekļauts).

Kā regulēt iebūvēto skaļruņu skaļumu?

Izmantojiet OSD izvēlni: atlasiet Skaļums un regulējiet ar navigācijas taustiņiem. Varat arī izslēgt skaņu, izmantojot opciju 'Klusums'.

Ko nozīmē gaismas indikators uz monitora?

Barošanas indikators parasti ir zils normālā darbībā un oranžs/sarkans gaidstāves režīmā. Ja tas mirgo, tas var norādīt uz video signāla trūkumu.

Kā noņemt monitora kāju?

Novietojiet monitoru ar seju uz leju uz mīkstas virsmas. Noņemiet melno skrūvi ar skrūvgriezi, lai atbrīvotu stiprinājuma roku. Pēc tam kāja atdalās. Šī darbība ir nepieciešama VESA montāžai.

LIETOŠANAS INSTRUKCIJA ED270UP ACER

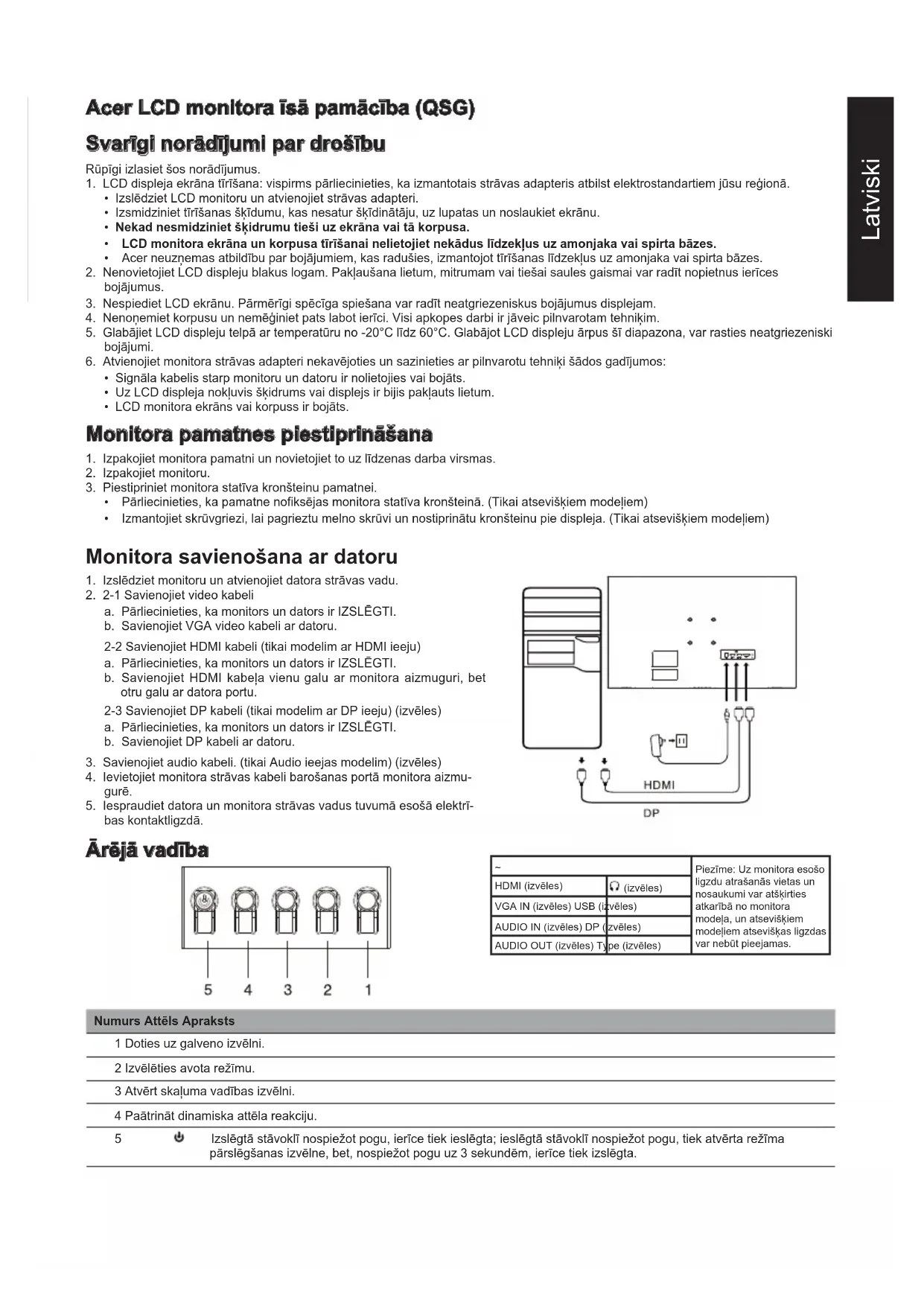

Acer LCD monitora īsā pamācība (QSG)

~		Piezime: Uz monitora esoso Ilgzdù atraşanás vietas un nosaukumi var atskirties atkarībā no monitora modela, un atseviškiam modejem atseviškas lizgdas var nebul pieejamas.
HDMI (izvēles)	(izvēles)
VGA IN (izvēles) USB (izvēles)
AUDIO IN (izvēles) DP (izvēles)
AUDIO OUT (izvēles) Type (izvēles)

Numurs Attēls Apraksts

1 Doties uz galveno izvēlni.

2 Izvēlēties avota režimu.

3 Atvēr skaluma vadības izvēlni.

4 Paātrināt dinamiska attēla reakciju.

5 Izslēgtā stāvoklī nospiežot pogu, ierice tiek ieslēgta; ieslēgtā stāvoklī nospiežot pogu, tiek atvērta režima párslēgşanas izvēlne, bet, nospiežot pogu uz 3 sekundēm, ierice tiek ieslēgta.

Regulatīvi un drošības paziņojumi

FCC paziņojums

Šī iekārta ir testēta un atzīta par atbilstošu B klases digitālo ierīču ierobežojumiem saskaņā ar FCC noteikumu 15. sadaļu. Šie ierobežojumi ir noteikti, lai nodrošinātu saprātīgu aizsardzību pret kaitīgiem traucējumiem, ja iekārta ir uzstādīta dzīvojamā zonā. Šī iekārta rada, izmanto un var izstarot radiofrekvenču enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši norādījumiem, var radīt traucējumus radiosakariem.

Tomēr nav garantijas, ka traucējumi netiks radīti konkrētās uzstādīšanas rezultātā. Ja ierīce rada traucējumus radio vai televīzijas uztveršanai (ko var noteikt ar iekārtas izslēgšanu un ieslēgšanu), lietotājam ieteicams veikt vienu vai vairākus no minētajiem pasākumiem traucējumu novēršanai:

• Noregulējiet uztvērēja antenas virzienu vai pozīciju. Palieliniet attālumu starp ierīci un uztvērēju.
• Savienojiet ierīces barošanas kabeli ar kontaktligzdu, kas neatrodas ķēdē, kurā pieslēgts uztvērējs. Vērsieties pēc palīdzības pie pārdevēja vai pieredzējuša radio/TV tehniķa.

Piezīme

Lai neradītu bojājumus monitoram, neceliet monitoru, turot aiz statīva.

Piezīme: ekranēts kabelis

Visi savienojumi ar citām ierīcēm jāizveido, izmantojot ekranētus kabeļus, lai nodrošinātu atbilstību EMC noteikumiem.

Piezīme: perifērijas ierīces

Ar ierīci drīkst savienot tikai perifērijas ierīces (ievades/izvades ierīces, termināļus, printerus utt.), kas atbilst B klases ierobežojumiem. Izmantojot nesertificētas perifērijas ierīces, iespējami traucējumi radio un televīzijas uztveršanai.

Piezīme

Jebkādas izmaiņas vai pārveidojumi, ko ražotājs nav skaidri apstiprinājis, var anulēt lietotāja tiesības lietot šo izstrādājumu.

Lietošanas apstākļi

Šī ierīce atbilst FCC (Federālās sakaru komisijas) noteikumu 15. sadaļas prasībām. Ekspluatācija ir pakļauta šādiem diviem nosacījumiem: (1) šī ierīce nedrīkst radīt kaitīgus traucējumus, un (2) šai ierīcei ir jāspēj pieņemt jebkādus traucējumus, tostarp traucējumus, kas var radīt nevēlamu darbību.

Piezīme: Lietotājiem Kanādā

B klases digitālā ierīce atbilst Kanādas ICES-003 specifikācijām.

Paskaidrojoša piezīme attiecībā uz "Noteikumiem par elektrisko un elektronisko iekārtu atkritumu pārstrādi un likvidēšanu"

Kad lietotājam izstrādājums vairs nav vajadzīgs vai izstrādājums ir nolietots, lai sekmīgāk rūpētos par mūsu planētu un aizsargātu to, lūdzu, ievērojiet valsts likumus un noteikumus par elektrisko un elektronisko iekārtu atkritumiem un nododiet to pārstrādei vietējiem ražotājiem ar valsts atzītu pārstrādes kvalifikāciju.

Atbrīvošanās no iekārtu atkritumiem ES mājsaimniecībās

Šis simbols uz izstrādājuma vai iepakojuma norāda, ka izstrādājumu nedrīkst izmest sadzīves atkritumos. Atbrīvojoties no lietotām ierīcēm, jūs esat atbildīgs par nodošanu savākšanas punktā, lai pārstrādātu lietotas elektriskas un elektroniskas iekārtas. Lietotu ierīču atsevišķa savākšana un pārstrāde palīdz saglabāt dabas resursus un nodrošina, ka tās tiek pārstrādātas, aizsargājot cilvēku veselību un vidi. Lai uzzinātu vairāk par lietotu ierīču pārstrādes punktiem, lūdzu, sazinieties ar vietējo pilsētas iestādi, sadzīves atkritumu likvidēšanas dienestu vai veikalu, kurā iegādājaties izstrādājumu.

LCD panelis	VadibasSYSTEMA TFT kräsu	LCD displejs
	Izmēri Platums: 27 collas (69 cm)
	Pikselu solis 0,233 mm (H) X 0,233 mm (V)
	Spilgtums 250 cd/m	2 (parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skatišanas lenkis 178° (H)	78° (V) (CR=10)
	Reagēšanas laiks 1 ms (VRB)
	Panela tips VA
	Horizontālā frekvence 70,32	-242,55 KHz
	Vertikālā frekvence 48 - 165 Hz
Displeja krāsas 16,7 miljoni krāsu
Attēla punktu sinhronizators		HDMI: 590 MHzDP: 645,18 MHz
Maksimālā izskirtspēja		HDMI: 2560 x 1440 @ 144 HzDP: 2560 x 1440 @ 165 Hz
Standarts Plug & Play VESA DDCCI/DDC2B
Energoefektivitätes klase A
* Elektroenergijas patērīns gadā 44 (kWh) (HDMI levada modelim)
Energijas patērīn§ (pie 200 nitiem)	Ieslēgšanas režims 30 W (parasti)
	Miega režims	0,5 W (parasti)
	Izslēgts stavoklis (gaidstāve)	0,4 W (parasti)
leejas savienotājs		DPHDMI × 2
levades video signās		DPHDMI (tikai HDMI levada modelim) (izvēles)
Skalruni		2 W x 2 (tikai Audio ieejas modelim) (izvēles)
Maksimālais ekrāna lielums		Horizontāli: 596,736 mmVertikāli: 335,664 mm
Barošanas avots		IEVADE: 100-240 V~ 50/60 Hz
Vides apstākli		Darba temperatūrā: no 0° fidz 40°CGlabāšanas temperatūrā: no -20° fidz 60°CDarba mitrums: no 20% fidz 80%
Izmēri		610,5 (P) x 446,3 (A) x 195,9 (Dz) mm
Svars (neto)		3,9 kg (neto)
Mehānisma specifikācijas		Noliekšana: no -5° fidz +20°Grozāmība: NéAugstuma pielāgošana: NéGriešana ap asi: NéNojemama statne: Jā
Mehānisma specifikācijas		3. karstais taustiñ§1. karstais taustiñ§2. karstais taustiñ§
Árējā vadība	Slédzis/Pogas	Barošanas poga1. karstais taustiñ§2. karstais taustiñ§
	Funkcjjas	SpilgtumsKontrastsZilā gaismaMelnās krāsas pastiprināsanaACImlzils asumsGammaKrāsu temperatūrāRežimssRGB režimsPeleëktonu režimsSešu asu nokrāsaSešu asu piesätinājumsSkalumsIzslēgt skanuOver DriveAdaptiva sinhronizācijaVRBAtsvaidzes intensitate
Specifikācijas atškiras atkarībā no modele un / vai modele.

Acer izstrādājuma rokasgrāmatas un citi dokumenti ir pieejami oficiālajā Acer atbalsta tīmekļa vietnē. * Enerģijas patēriņš gadā tiek aprēķināts, izmantojot parastu enerģijas patēriņa apjomu 4 stundās/dienā, 365 dienas gadā.

Īss ceļvedis LCD monitora Acer lietošanas sākšanai

Svarīgas drošības piezīmes
