ED270UP - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Veľkosť obrazovky	27 palcov (69 cm)
Typ panelu	VA
Maximálne rozlíšenie	2560 x 1440 (HDMI : 144 Hz, DP : 165 Hz)
Jas	250 cd/m² (typický)
Kontrast	100 000 000:1 max (ACM)
Odozva	1 ms (VRB)
Pozorovací uhol	178° horizontálne / 178° vertikálne (CR=10)
Zobrazené farby	16,7 miliónov
Vstupné konektory	1x DisplayPort, 2x HDMI
Integrované reproduktory	2 x 2 W (modely s audio vstupom)
Napájanie	100-240 V ~ 50/60 Hz
Spotreba elektrickej energie (zapnutý)	30 W (typický)
Spotreba elektrickej energie (pohotovostný režim)	0,5 W (typický)
Rozmery (Š x H x V)	610,5 x 446,3 x 195,9 mm
Hmotnosť (netto)	3,9 kg
Náklon	-5° až +20°
Odnímateľný stojan	Áno
Trieda energetickej účinnosti	A
Hlavné funkcie	ACM, Boost čiernej, Modré svetlo, Super ostrosť, Gamma, Teplota farby, Preddefinované režimy, sRGB, Úroveň šedej, Odtieň 6 osí, Sýtosť 6 osí, Hlasitosť, Stlmenie, Rýchlosť odozvy, Adaptívna synchronizácia, VRB
Odporúčané čistenie	Mäkká handrička s roztokom bez rozpúšťadiel. Nestriekajte priamo. Vyhnite sa amoniaku alebo alkoholu.
Skladovacia teplota	-20°C až 60°C

Často kladené otázky - ED270UP ACER

Ako vyčistiť obrazovku monitora?

Vypnite monitor a odpojte adaptér. Nastriekajte čistiaci roztok bez rozpúšťadiel na mäkkú handričku, potom jemne utrite obrazovku. Nikdy nestriekajte priamo na obrazovku a nepoužívajte čistiace prostriedky na báze amoniaku alebo alkoholu.

Aké káble sú potrebné na pripojenie monitora k počítaču?

Použite kábel HDMI alebo DisplayPort podľa vašej konfigurácie. Monitor má 2 porty HDMI a 1 port DP. Najprv pripojte video kábel, potom napájací kábel.

Ako nastaviť parametre zobrazenia ako jas a kontrast?

Stlačte tlačidlo Menu na monitore pre otvorenie OSD. Pomocou navigačných tlačidiel vyberte Jas alebo Kontrast, potom nastavte pomocou tlačidiel +/-

Čo robiť, ak sa monitor nezapne?

Skontrolujte, či je napájací kábel správne zapojený a či elektrická zásuvka funguje. Uistite sa, že monitor je zapnutý (tlačidlo napájania). Ak sa kontrolka nerozsvieti, skúste iný napájací kábel alebo kontaktujte autorizovaného technika.

Ako aktivovať adaptívnu synchronizáciu (Adaptive Sync)?

Funkcia Adaptive Sync je dostupná cez menu OSD. Prejdite na možnosť 'Adaptívna synchronizácia' a aktivujte ju. Vyžaduje kompatibilnú grafickú kartu a kábel DisplayPort alebo HDMI.

Aká je maximálne rozlíšenie a podporovaná obnovovacia frekvencia?

Maximálne rozlíšenie je 2560 x 1440. Cez HDMI môžete dosiahnuť 144 Hz, kým s DisplayPortom môžete ísť až do 165 Hz.

Je monitor kompatibilný s držiakom VESA?

Áno, stojan je odnímateľný. Môžete odstrániť stojan a upevniť monitor na rameno alebo nástenný držiak kompatibilný s VESA (nie je súčasťou balenia).

Ako nastaviť hlasitosť integrovaných reproduktorov?

Použite menu OSD: vyberte Hlasitosť a nastavte pomocou navigačných tlačidiel. Môžete tiež stlmiť pomocou možnosti Stlmenie.

Čo znamená kontrolka na monitore?

Kontrolka napájania je zvyčajne modrá pri normálnej prevádzke a oranžová/červená v pohotovostnom režime. Ak bliká, môže to signalizovať absenciu video signálu.

Ako demontovať stojan monitora?

Položte monitor obrazovkou nadol na mäkký povrch. Pomocou skrutkovača odstráňte čiernu skrutku, aby ste uvoľnili rameno držiaka. Stojan sa potom oddelí. Tento krok je potrebný pre montáž VESA.

NÁVOD NA OBSLUHU ED270UP ACER

Monitor Acer LCD - stručná príručka (QSG)

Monitor Acer je určený na prehrávanie videí a vizuálne zobrazenie informácií získaných z elektronických zariadení.

TECHNICKÉ ÚDAJE

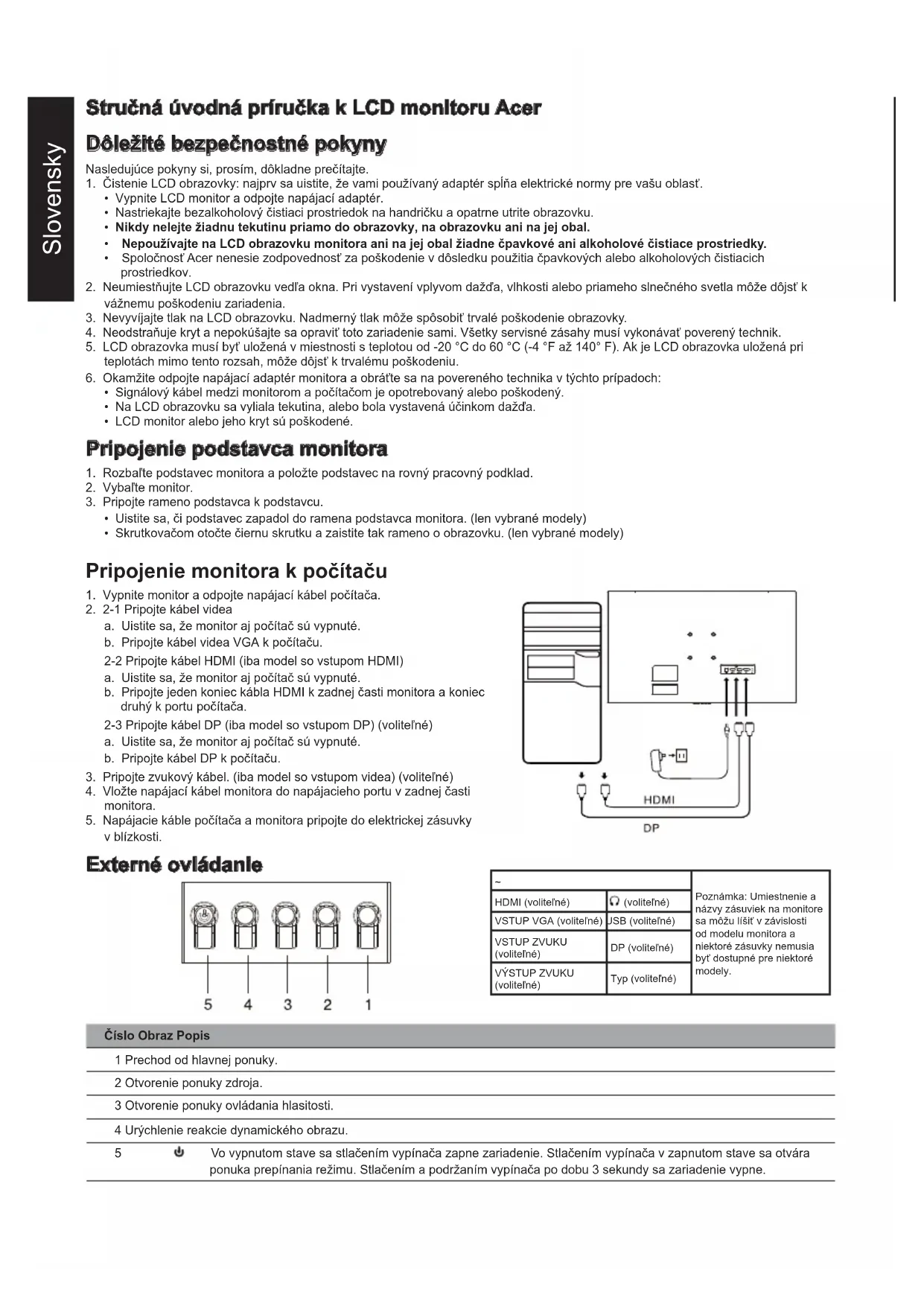

Stručná úvodná príručka k LCD monitoru Acer

Nasledujúce pokyny si, prosím, dôkladne prečítajte.

1. Neumiestňujte LCD obrazovku vedľa okna. Pri vystavení vplyvom dažďa, vlhkosti alebo priameho slnečného svetla môže dôjsť k vážnemu poškodeniu zariadenia.
2. Nevyvýjajte tlak na LCD obrazovku. Nadmerný tlak môže spôsobiť trvalé poškodenie obrazovky.
3. Neodstraňujte kryt a nepokúšajte sa opraviť toto zariadenie sami. Všetky servisné zásahy musí vykonávať poverený technik.
4. LCD obrazovka musí byť uložená v miestnosti s teplotou od -20 °C do 60 °C (-4 °F až 140 °F). Ak je LCD obrazovka uložená pri teplotách mimo tento rozsah, môže dôjsť k trvalému poškodeniu.
5. Okamžite odpojte napájací adaptér monitora a obráťte sa na povereného technika v týchto prípadoch:
6. Signálový kábel medzi monitorom a počítačom je opotrebovaný alebo poškodený.
7. Na LCD obrazovku sa vyliala tekutina, alebo bola vystavená účinkom dažďa.
8. LCD monitor alebo jeho kryt sú poškodené.

Vyhlásenie k predpisom FCC

Toto zariadenie bolo otestované a je v súlade s obmedzeniami pre digitálne zariadenie triedy B podľa časti 15 pravidiel komisie FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením, keď je zariadenie nainštalované v obytnej oblasti. Toto zariadenie vytvára, používa a môže vyžarovať energiu na rádiových frekvenciách, ktoré pri nevhodnej inštalácii a používaní, ktoré nie je v súlade s pokynmi, môže spôsobovať rušenie rádiovej komunikácie.

Nezaručujeme však, že v konkrétnej inštalácii nebude dochádzať k rušeniu. Ak zariadenie spôsobuje rušenie rozhlasového alebo televízneho príjmu (čo možno určiť prepínačom), odporúča sa používateľovi vykonať jedno alebo viaceré opatrenia na odstránenie rušenia:

• Upravte smer alebo polohu prijímacej antény. Zväčšite vzdialenosť medzi zariadením a prijímačom.
• Zapojte zariadenie do inej zásuvky elektrickej siete než je tá, do ktorej je zapojený prijímač.
• Obráťte sa so žiadosťou o pomoc na predajcu alebo skúseného rádiového/televízneho technika.

Poznámka

Akékoľvek zmeny alebo úpravy, ktoré výrobca výslovne nepovolil, môžu spôsobiť neplatnosť povolenia na prevádzkovanie tohto zariadenia.

Prevádzkové podmienky

Toto zariadenie je v súlade s Časťou 15 pravidiel FCC. Používanie zariadenia je možné po splnení nasledujúcich dvoch podmienok: (1) Toto zariadenie nesmie vysielať nežiaduce rušenie a (2) musí byť schopné prijímať akékoľvek prijímané rušenie vrátane rušení spôsobených nežiaducou prevádzkou.

Toto digitálne zariadenie triedy B spĺňa kanadské smernice ICES-003.

Vysvetlenie k Časti „Predpisy týkajúce sa manipulácie s elektrickými a elektronickými výrobkami určenými na recykláciu a likvidáciu".

Tento symbol na výrobku alebo na jeho obale znamená, že tento výrobok nesmie byť pri likvidácii začlenený do bežného domového odpadu. Pri likvidácii použitých zariadení je používateľ povinný zaniesť ich na zberné miesto, ktoré recykluje použité elektrické a elektronické zariadenia. Osobitný zber a recyklácia použitých zariadení pri jeho likvidácii pomáha šetriť prírodné zdroje a zaistí, že zariadenie bude recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Ďalšie informácie o zberných miestach na použité zariadenia vám poskytne miestny úrad, služba poverená likvidáciou komunálneho odpadu alebo obchod, v ktorom ste výrobok zakúpili.

Vyhlásenie o súlade

Spoločnosť Acer Inc. vyhlasuje, že tento LCD monitor je v súlade s povinnými požiadavkami a ostatnými príslušnými ustanoveniami Smernice EMC 2014/30/EÚ, Smernice o zariadeniach s nízkym napätím 2014/35/EÚ, Smernice RoHS 2011/65/EÚ a Smernice 2009/125/ES s ohľadom na vytvorenie rámca na stanovenie požiadaviek na ekologickú konštrukciu výrobku napájaného energiou.

Monitor Acer je určený na video a vizuálne zobrazovanie informácií získaných z elektronických zariadení.

TECHNICKÉ ÚDAJE

LCD panel	Systém mechaniky TFT hare	bný LCD
	Velkost' 27-palcov širokouhý (69 cm)
	Rozstup bodov 0,233 mm (H) x 0,233 mm (V)
	Jas 250 cd/m	2 (charakteristický)
	Krontrast 100000000:1 Max	ACM)
	Uhol zobrazenia 178° (H) 178° (V) (CR = 10)
	Doba odozvy 1 ms (VRB)
	Typ panela VA
	Horizontálny kmitočet 70,32	-242,55 KHz
	Vertikálny kmitočet 48 až 165 Hz
Farby displeja 16,7 M farieb
Frekvencia kmitania bodu		HDMI: 590 MHzDP: 645,18 MHz
Maximálne Rozlügen		HDMI: 2560 x 1440 pri 144 HzDP: 2560 x 1440 pri 165 Hz
Zapoj a hraj VESA DDCCI/DDC2B
Trieda energetickej učinnosti A
* Ročná spotreba energia 44 (kWh) (pre model so vstupom HDMI)
Prikon (pri 200 nitoch)	Zapnuté 30 W (typicky)
	Režim spánku	0,5 W (typicky)
	Vypnuté (pohotovostný režim)	0,4 W (typicky)
Vstrupý konektor		DP2x HDMI
Vstrupý video signál		DPHDMI (iba model so vstupom HDMI) (volitelné)
Reproduktory		2 W x 2 (iba model so vstupom videa) (volitelné)
Maximálna ve'lkost' obrazovky		Horizontálny: 596,736 mmVertikálny: 335,664 mm
Zdroj napájania		VSTUP: 100-240 V ~ 50/60 Hz
Prevádkové prostredie		Prevádková teplota: 0° až 40 °CSkladovacia teplota: -20° až 60 °CSPrevádková vlhkest: 20 % až 80 %
Rozmery		610,5 (§) x 446,3 (V) x 195,9 (H) mm
Hmotnost' (čistá hmotnost')		3,9 kg (netto)
Mechanické parametre		Naklonenie: -5° až +20°Natočenie: NieNastavenie výšky: NiePreklopenie: Noidpjoliteñy stojan s pátkou: Àno
Externé ovládače	Prepínače/Tlačidlá	Hlavný vypínačKlávesová skratka 1Klávesová skratka 2
	Funkcie	JasKontrastModré svetloZosilnenie ČiernejACMSuper ostrostGamaTeplota farbyRežimYrskouhly režimRežim sRGBRežim odtriečov sivej6-osová odtrieñ6-osová sýtost'HlasitostStlimPrataktovanieAdaptívna synchronizáciaVRBHodnota obnovovacej frekvencie
Parametre sa lišia v závislosti od modelu a/alebo oblasti.

Návody na obsluhu a ďalšiu dokumentáciu týkajúcu sa vášho výrobku Acer nájdete na oficiálnej internetovej stránke zákazníckej podpory spoločnosti Acer.
