ED270UP - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Rozmiar ekranu	27 cali (69 cm)
Typ matrycy	VA
Maksymalna rozdzielczość	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Jasność	250 cd/m² (typowa)
Kontrast	100 000 000:1 maks. (ACM)
Czas reakcji	1 ms (VRB)
Kąt widzenia	178° poziomo / 178° pionowo (CR=10)
Wyświetlane kolory	16,7 miliona
Złącza wejściowe	1x DisplayPort, 2x HDMI
Wbudowane głośniki	2 x 2 W (modele z wejściem audio)
Zasilanie	100-240 V ~ 50/60 Hz
Pobór mocy (włączony)	30 W (typowy)
Pobór mocy (czuwanie)	0,5 W (typowy)
Wymiary (S x G x W)	610,5 x 446,3 x 195,9 mm
Masa netto	3,9 kg
Nachylenie	od -5° do +20°
Podstawa zdejmowana	Tak
Klasa efektywności energetycznej	A
Główne funkcje	ACM, Wzmocnienie czerni, Niebieskie światło, Super ostrość, Gamma, Temperatura barwowa, Tryby predefiniowane, sRGB, Poziom szarości, Odcień 6 osi, Nasycenie 6 osi, Głośność, Wyciszenie, Częstotliwość reakcji, Adaptacyjna synchronizacja, VRB
Zalecane czyszczenie	Miękka ściereczka z roztworem bez rozpuszczalników. Nie spryskiwać bezpośrednio. Unikać amoniaku lub alkoholu.
Temperatura przechowywania	od -20°C do 60°C

Często zadawane pytania - ED270UP ACER

Jak wyczyścić ekran monitora?

Wyłącz monitor i odłącz zasilacz. Spryskaj miękką ściereczkę roztworem czyszczącym bez rozpuszczalników, a następnie delikatnie wytrzyj ekran. Nigdy nie spryskuj bezpośrednio ekranu i nie używaj środków czyszczących zawierających amoniak lub alkohol.

Jakie kable są potrzebne do podłączenia monitora do komputera?

Użyj kabla HDMI lub DisplayPort w zależności od konfiguracji. Monitor ma 2 porty HDMI i 1 port DP. Najpierw podłącz kabel wideo, a następnie kabel zasilający.

Jak dostosować ustawienia wyświetlania, takie jak jasność i kontrast?

Naciśnij przycisk Menu na monitorze, aby otworzyć OSD. Użyj przycisków nawigacyjnych, aby wybrać Jasność lub Kontrast, a następnie reguluj za pomocą przycisków +/-

Co zrobić, jeśli monitor nie włącza się?

Sprawdź, czy kabel zasilający jest prawidłowo podłączony i czy gniazdko elektryczne działa. Upewnij się, że monitor jest włączony (przycisk zasilania). Jeśli dioda nie świeci, spróbuj użyć innego kabla zasilającego lub skontaktuj się z autoryzowanym serwisem.

Jak włączyć synchronizację adaptacyjną (Adaptive Sync)?

Funkcja Adaptive Sync jest dostępna w menu OSD. Przejdź do opcji 'Synchronizacja adaptacyjna' i włącz ją. Wymaga to kompatybilnej karty graficznej oraz kabla DisplayPort lub HDMI.

Jaka jest maksymalna rozdzielczość i obsługiwana częstotliwość odświeżania?

Maksymalna rozdzielczość to 2560 x 1440. Przez HDMI można osiągnąć 144 Hz, a przez DisplayPort do 165 Hz.

Czy monitor jest kompatybilny z uchwytem VESA?

Tak, podstawa jest zdejmowana. Możesz zdjąć podstawę i zamontować monitor na ramieniu lub uchwycie ściennym zgodnym z VESA (nie w zestawie).

Jak wyregulować głośność wbudowanych głośników?

Użyj menu OSD: wybierz Głośność i reguluj przyciskami nawigacyjnymi. Możesz również wyciszyć za pomocą opcji Wyciszenie.

Co oznacza lampka kontrolna na monitorze?

Lampka zasilania jest zazwyczaj niebieska podczas normalnej pracy i pomarańczowa/czerwona w trybie czuwania. Jeśli miga, może to oznaczać brak sygnału wideo.

Jak zdemontować podstawę monitora?

Połóż monitor ekranem do dołu na miękkiej powierzchni. Odkręć czarną śrubę za pomocą śrubokręta, aby uwolnić ramię podstawy. Podstawa następnie odłącza się. Ta czynność jest konieczna do montażu VESA.

INSTRUKCJA OBSŁUGI ED270UP ACER

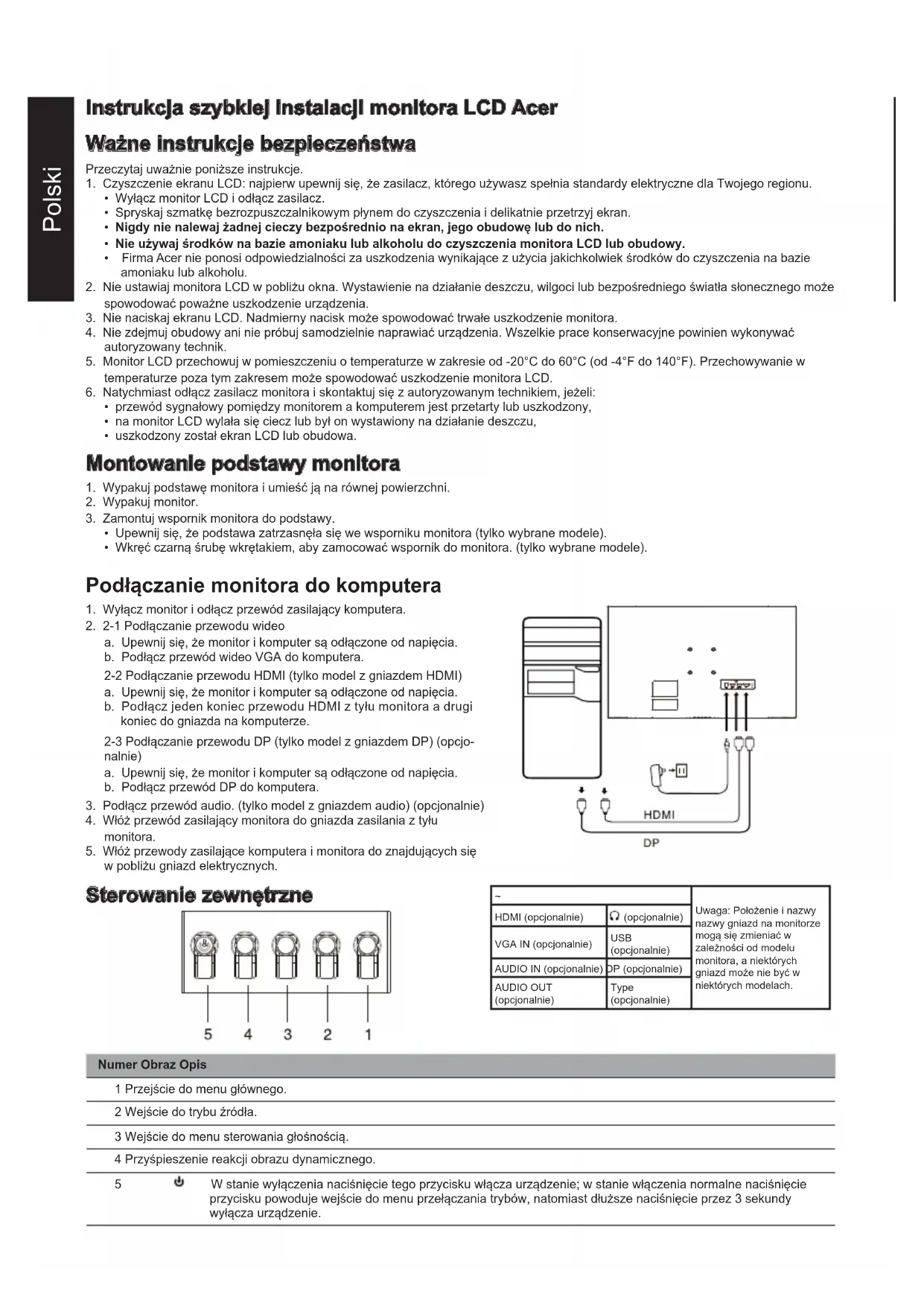

Instrukcja szybkiej instalacji monitora LCD Acer

Ważne instrukcje bezpieczeństwa

Przeczytaj uważnie poniższe instrukcje.

1. Czyszczenie ekranu LCD: najpierw upewnij się, że zasilacz, którego używasz, spełnia standardy elektryczne dla Twojego regionu.

Wyłącz monitor LCD i odłącz zasilacz. - Spryskaj szmatkę bezrozpuszczalnikowym płynem do czyszczenia i delikatnie przetrzyj ekran. - Nigdy nie nalewaj żadnej cieczy bezpośrednio na ekran, jego obudowę lub do nich. - Nie używaj środków na bazie amoniaku lub alkoholu do czyszczenia monitora LCD lub obudowy. Firma Acer nie ponosi odpowiedzialności za uszkodzenia wynikające z użycia jakichkolwiek środków do czyszczenia na bazie amoniaku lub alkoholu.

1. Nie ustawiaj monitora LCD w pobliżu okna. Wystawienie na działanie deszczu, wilgoci lub bezpośredniego światła słonecznego może spowodować poważne uszkodzenie urządzenia.
2. Nie naciskaj ekranu LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie monitora.
3. Nie zdejmuj obudowy ani nie próbuj samodzielnie naprawiać urządzenia. Wszelkie prace konserwacyjne powinien wykonywać autoryzowany technik.
4. Monitor LCD przechowuj w pomieszczeniu o temperaturze w zakresie od -20°C do 60°C (od -4°F do 140°F). Przechowywanie w temperaturze poza tym zakresem może spowodować uszkodzenie monitora LCD.
5. Natychmiast odłącz zasilacz monitora i skontaktuj się z autoryzowanym technikiem, jeśli:
6. przewód sygnałowy między monitorem a komputerem jest przetarty lub uszkodzony,
7. na monitor LCD wylała się ciecz lub był on wystawiony na działanie deszczu,
8. uszkodzony został ekran LCD lub obudowa.

Montowanie podstawy monitora

1. Wypakuj podstawę monitora i umieść ją na równej powierzchni.
2. Wypakuj monitor.
3. Zamontuj wspornik monitora do podstawy.
4. Upewnij się, że podstawa zatrzasnęła się we wsporniku monitora (tylko wybrane modele).
5. Wkręć śruby, aby zamocować wspornik do monitora (tylko wybrane modele).

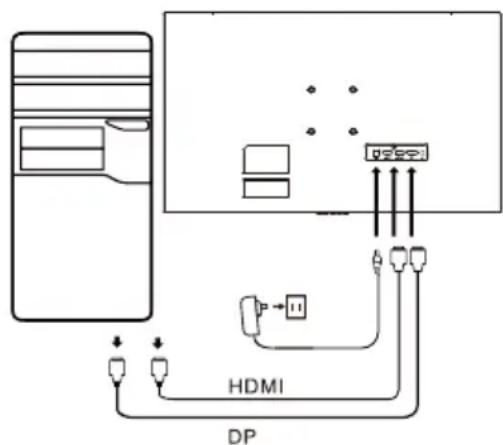

Podłączanie monitora do komputera

1. Wyłącz monitor i odłącz przewód zasilający komputera.
2. 2-1 Podłączanie przewodu video

a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłącz przewód video VGA do komputera.

2-2 Podłączanie przewodu HDMI (tylko model z gniazdem HDMI)

a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłącz jeden koniec przewodu HDMI z tyłu monitora, a drugi koniec do gniazda na komputerze.

2-3 Podłączanie przewodu DP (tylko model z gniazdem DP) (opcjonalnie)

a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłącz przewód DP do komputera.

1. Podłącz przewód audio. (tylko model z gniazdem audio) (opcjonalnie)
2. Włóż przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Włóż przewody zasilające komputera i monitora do znajdujących się w pobliżu gniazd elektrycznych.

Sterowanie zewnętrzne

~		Uwaga: Polożenie i nazwy nazwy gniaź na Monitorze mogość są zmienić w zieleżnosci od modelu monitora, a niedrátych gniaźność nie byc w niedrátych modelach.
HDMI (opcjonalnie)	○ (opcjonalnie)
VGA IN (opcjonalnie)	USB (opcjonalnie)
AUDIO IN (opcjonalnie)	DP (opcjonalnie)
AUDIO OUT (opcjonalnie)	Type (opcjonalnie)

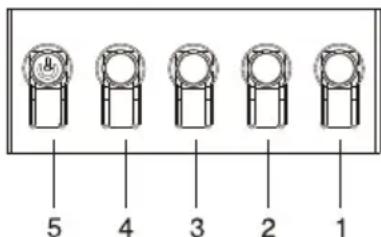

Numer Obraz Opis

1 Przejście do menu głównego. 2 Wejście do trybu źródła. 3 Wejście do menu sterowania głośnością. 4 Przyspieszenie reakcji obrazu dynamicznego.

5

W stanie wyłączenia naciśnięcie przycisku włącza urządzenie; w stanie włączenia normalne naciśnięcie przycisku powoduje wejście do menu przyłączania trybów, natomiast dłuższe naciśnięcie przez 3 sekundy wyłącza urządzenie.

Deklaracje wymagane przy organizacji nadzoru i dotyczące bezpieczeństwa

Deklaracja FCC

To urządzenie przeszło odpowiednie testy potwierdzające jego zgodność z limitami dla urządzeń cyfrowych klasy B określonymi w Części 15 Zasad FCC. Limity te określono w celu zapewnienia dostatecznej ochrony przed szkodliwymi zakłóceniami w warunkach mieszkalnych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować zakłócenia w komunikacji radiowej.

Nie ma jednak pewności, że w danych warunkach nie wystąpią zakłócenia. Jeśli urządzenie powoduje zakłócenia w odbiorze sygnału radiowego lub telewizyjnego (co można stwierdzić przy włączaniu i wyłączaniu urządzenia), zaleca się zastosowanie jednej lub więcej poniższych metod w celu wyeliminowania zakłóceń:

- zmiana kierunku lub położenia anteny odbiorczej, - zwiększenie odległości pomiędzy urządzeniem a odbiornikiem, - podłączenie urządzenia do innego gniazda elektrycznego niż to, do którego jest podłączony odbiornik, - skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Uwaga

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie należy podłączać do innych urządzeń komputerowych za pomocą przewodów ekranowanych.

Uwaga: urządzenia peryferyjne

Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez producenta, mogą pozbawić użytkownika prawa do korzystania z tego produktu.

Warunki użytkowania

Urządzenie to spełnia wymagania Części 15 Zasad FCC. Można je użytkować, jeśli spełnia następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wywoływać niepożądane działanie.

Uwaga: Użytkownicy z Kanady

To urządzenie cyfrowe klasy B spełnia wymagania kanadyjskiej normy ICES-003.

Uwaga wyjaśniająca do „Przepisów dotyczących postępowania z odpadami elektrycznymi i elektronicznymi w zakresie recyklingu i utylizacji"

Aby bardziej dbać o naszą planetę i ją chronić, kiedy użytkownik nie potrzebuje już produktu lub produkt się zużyje, proszę postępować zgodnie z krajowymi przepisami i regulacjami dotyczącymi odpadów elektrycznych i elektronicznych i oddać urządzenie do recyklingu przy pomocy lokalnych producentów posiadających uznane w kraju kwalifikacje w zakresie recyklingu.

Usuwanie zużytego sprzętu przez użytkowników w gospodarstwach domowych UE.

Ten symbol na produkcie lub na jego opakowaniu oznacza, że produktu nie należy wyrzucać z innymi odpadami z gospodarstwa domowego. Obowiązkiem użytkownika przy usuwaniu zużytego urządzenia jest dostarczenie go do punktu zbiórki, który wykonuje recykling zużytego sprzętu elektrycznego i elektronicznego. Osobne zbieranie i recykling zużytego sprzętu pomaga zachować zasoby naturalne i gwarantuje jego ponowne zagospodarowanie w sposób chroniący zdrowie człowieka i środowisko. Aby uzyskać więcej informacji dotyczących punktów recyklingu zużytych urządzeń, proszę skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstw domowych lub sklepem, w którym produkt został zakupiony.

Deklaracja zgodności CE

Acer Inc. niniejszym deklaruje, że ten monitor LCD spełnia zasadnicze wymagania i pozostałe istotne postanowienia dyrektywy EMC 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE ustanawiającej ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią.

Monitor Acer jest przeznaczony do wyświetlania informacji wizualnych i wideo uzyskanych z urządzeń elektronicznych.

DANE TECHNICZNE

Panel LCD	System działania Kolorowy	CD TFT
	Wielkość 27"W (69 cm)
	Rozstaw pikseli 0,233 mm (w poziomie) x 0,233 mm (w pionie)
	Jasność 250 cd/m	² (typowy)
	Kontrast Maks. 100000000:1 (ACM)
	Kaat widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakci 1 ms (VRB)
	Typ panela VA
	Czȩstotliwość pozioma 70,32 - 242,55 KHz
	Czȩstotliwość pionowa 48 - 165 Hz
Wyświetlane kolory 16,7 mln kolorów
Zegar plamki		HDMI: 590 MHzDP: 645,18 MHz
Maksymalna Rozdzielczość		HDMI: 2560 x 1440@144 HDP: 2560 x 1440@165 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa energetyczna A
* Rocznze zużycie energii 44 (kWh) (dla modeli z wejsciem n HDMI)
Pobór mocy(przy 200 nitach)	Tryb wączenia 30 W (typowy)
	Tryb uśpienia	0,5 W (typowy)
	Tryb wymiarczenia(czuwanie)	0,4 W (typowy)
Zȩcie wejsciowe		DPHDMI × 2
Syngnal wiejscia video		DPHDMI (tylko modele z wiejsciem HDMI) (opcjonalnie)
Głowniki		2W x 2 (tylko modele z wiejsciem audio) (opcjonalnie)
Maksymalny rozmiar ekranu		W poziomie: 596,736 mmW pionie: 335,664 mm
Zȩódź zasilania		WEJSCIE: 100-240 V ~ 50/60 Hz
Warunki otoczenia		Temp. dziażania: 0° do 40°CTemp. przechowywnia: -20° do 60°CWilgotność podczas przyca: 20% do 80%
Wymiary		610,5 (szer.) x 446,3 (wys.) x 195,9 (glib.) mm
Masa (netto)		3,9 kg (netto)
Dane techniczne Mechanizmu		Nachylanie: od -5° do +20°Obracanie: NieRegulacja wysokość: NiePrzekrzecanie: NieOdłuczane nożki podstawy: Tak
Zewétrzne elementy sterowania	Przelacznik/przyciski	Przycisk ZasilanieKlawisz szybkiego dostepu 1Klawisz szybkiego dostepu 4Klawisz szybkiego dostepu 2
	Funkcje	JasnośćKlontratNiewsztwiat.Wzmocn. czerniACSMSuper ostrośćGammaTemp. coloruTrybyTryb sRGBTryb odc. szar.6-osiowa barwaNasyc. 6-osiowGłownosćWyciszenieOver DriveAdaptive SyncVRBCzȩst. odśwież.
Dane techniczneazole od modelu i/lub regionu.

Podłączanie podstawy monitora

1. Rozpakuj podstawę monitora i połóż ją na równej powierzchni roboczej.
2. Wyjmij monitor z opakowania.
3. Podłącz ramię podstawy do podstawy.
4. Upewnij się, że podstawa jest osadzona w ramieniu podstawy monitora. (tylko wybrane modele)
5. Za pomocą śrubokręta przekręć czarną śrubę, aby zabezpieczyć ramię do ekranu. (tylko wybrane modele)

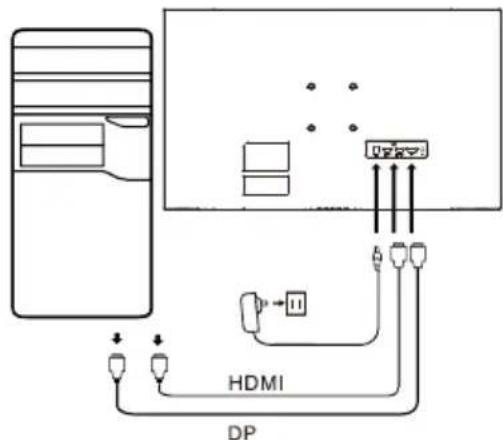

Podłączanie monitora do komputera

1. Wyłącz monitor i odłącz kabel zasilający komputera.
2. 2-1 Podłącz kabel wideo

a. Upewnij się, że monitor i komputer są wyłączone. b. Podłącz kabel wideo VGA do komputera.

2-2 Podłączanie kabla HDMI (tylko model z wejściem HDMI)

a. Upewnij się, że monitor i komputer są wyłączone. b. Podłącz jeden koniec kabla HDMI do tylnej części monitora, a drugi koniec do portu komputera.

2-3 Podłączanie kabla DP (tylko model z wejściem DP) (opcjonalnie)

a. Upewnij się, że monitor i komputer są wyłączone. b. Podłącz kabel DP do komputera.

1. Podłącz kabel audio. (tylko model z wejściem wideo) (opcjonalnie)
2. Włóż kabel zasilający monitora do portu zasilania z tyłu monitora.
3. Podłącz kable zasilające komputera i monitora do pobliskiego gniazdka elektrycznego.

Sterowanie zewnętrzne
