Tuotetyyppi	LCD-näyttö
Näytön koko	27 tuumaa (69 cm)
Paneelityyppi	VA
Maksimiresoluutio	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Kirkkaus	250 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max (ACM)
Vasteaika	1 ms (VRB)
Katselukulma	178° vaakasuuntainen / 178° pystysuuntainen (CR=10)
Näytettävät värit	16,7 miljoonaa
Tuloliittimet	1x DisplayPort, 2x HDMI
Sisäänrakennetut kaiuttimet	2 x 2 W (mallit joissa audiotulo)
Virtalähde	100-240 V ~ 50/60 Hz
Virrankulutus (päällä)	30 W (tyypillinen)
Virrankulutus (valmiustila)	0,5 W (tyypillinen)
Mitat (L x S x K)	610,5 x 446,3 x 195,9 mm
Nettopaino	3,9 kg
Kallistus	-5° - +20°
Irrotettava jalusta	Kyllä
Energiatehokkuusluokka	A
Tärkeimmät toiminnot	ACM, Mustan boostaus, Sininen valo, Superterävyys, Gamma, Värilämpötila, Esiasetetut tilat, sRGB, Harmaa-aste, 6-akselinen sävy, 6-akselinen kylläisyys, Äänenvoimakkuus, Mykistys, Vasteaika, Mukautuva synkronointi, VRB
Suositeltu puhdistus	Pehmeä liina ja liuotinvapaa puhdistusaine. Älä suihkuta suoraan. Vältä ammoniakkia tai alkoholia.
Säilytyslämpötila	-20°C - +60°C

Usein kysytyt kysymykset - ED270UP ACER

Kuinka puhdistaa monitorin näyttö?

Sammuta monitori ja irrota virtalähde. Suihkuta liuotinvapaata puhdistusainetta pehmeälle liinalle ja pyyhi näyttö varovasti. Älä koskaan suihkuta suoraan näytölle äläkä käytä ammoniakkia tai alkoholia sisältäviä puhdistusaineita.

Mitä kaapeleita tarvitaan monitorin liittämiseen tietokoneeseen?

Käytä HDMI- tai DisplayPort-kaapelia kokoonpanosi mukaan. Monitorissa on 2 HDMI-porttia ja 1 DP-portti. Liitä ensin videokaapeli, sitten virtajohto.

Kuinka säätää näyttöasetuksia, kuten kirkkautta ja kontrastia?

Paina monitorin Menu-painiketta avataksesi OSD-valikon. Käytä navigointipainikkeita valitaksesi Kirkkaus tai Kontrasti, ja säädä +/- painikkeilla.

Mitä tehdä, jos monitori ei käynnisty?

Tarkista, että virtajohto on kunnolla kiinni ja että pistorasia toimii. Varmista, että monitori on päällä (virtapainike). Jos merkkivalo ei syty, kokeile toista virtajohtoa tai ota yhteys valtuutettuun teknikkoon.

Kuinka aktivoida mukautuva synkronointi (Adaptive Sync)?

Toiminto Adaptive Sync on käytettävissä OSD-valikon kautta. Siirry kohtaan 'Mukautuva synkronointi' ja ota se käyttöön. Tämä vaatii yhteensopivan näytönohjaimen ja DisplayPort- tai HDMI-kaapelin.

Mikä on suurin resoluutio ja virkistystaajuus?

Suurin resoluutio on 2560 x 1440. HDMI:n kautta voit saavuttaa 144 Hz, ja DisplayPortilla jopa 165 Hz.

Onko monitori yhteensopiva VESA-kiinnikkeen kanssa?

Kyllä, jalusta on irrotettava. Voit poistaa jalustan ja kiinnittää monitorin VESA-yhteensopivaan nivelvarteen tai seinätelineeseen (ei sisälly).

Kuinka säätää sisäänrakennettujen kaiuttimien äänenvoimakkuutta?

Käytä OSD-valikkoa: valitse Äänenvoimakkuus ja säädä navigointipainikkeilla. Voit myös mykistää äänen Mykistys-asetuksella.

Mitä monitorin merkkivalo tarkoittaa?

Virtamerkkivalo on yleensä sininen normaalikäytössä ja oranssi/punainen valmiustilassa. Jos se vilkkuu, se voi tarkoittaa, ettei videosignaalia ole.

Kuinka irrottaa monitorin jalusta?

Aseta monitori alaspäin pehmeälle alustalle. Irrota musta ruuvi ruuvimeisselillä vapauttaaksesi tukivarren. Jalusta irtoaa tämän jälkeen. Tämä toimenpide on tarpeen VESA-asennusta varten.

KÄYTTÖOHJE ED270UP ACER

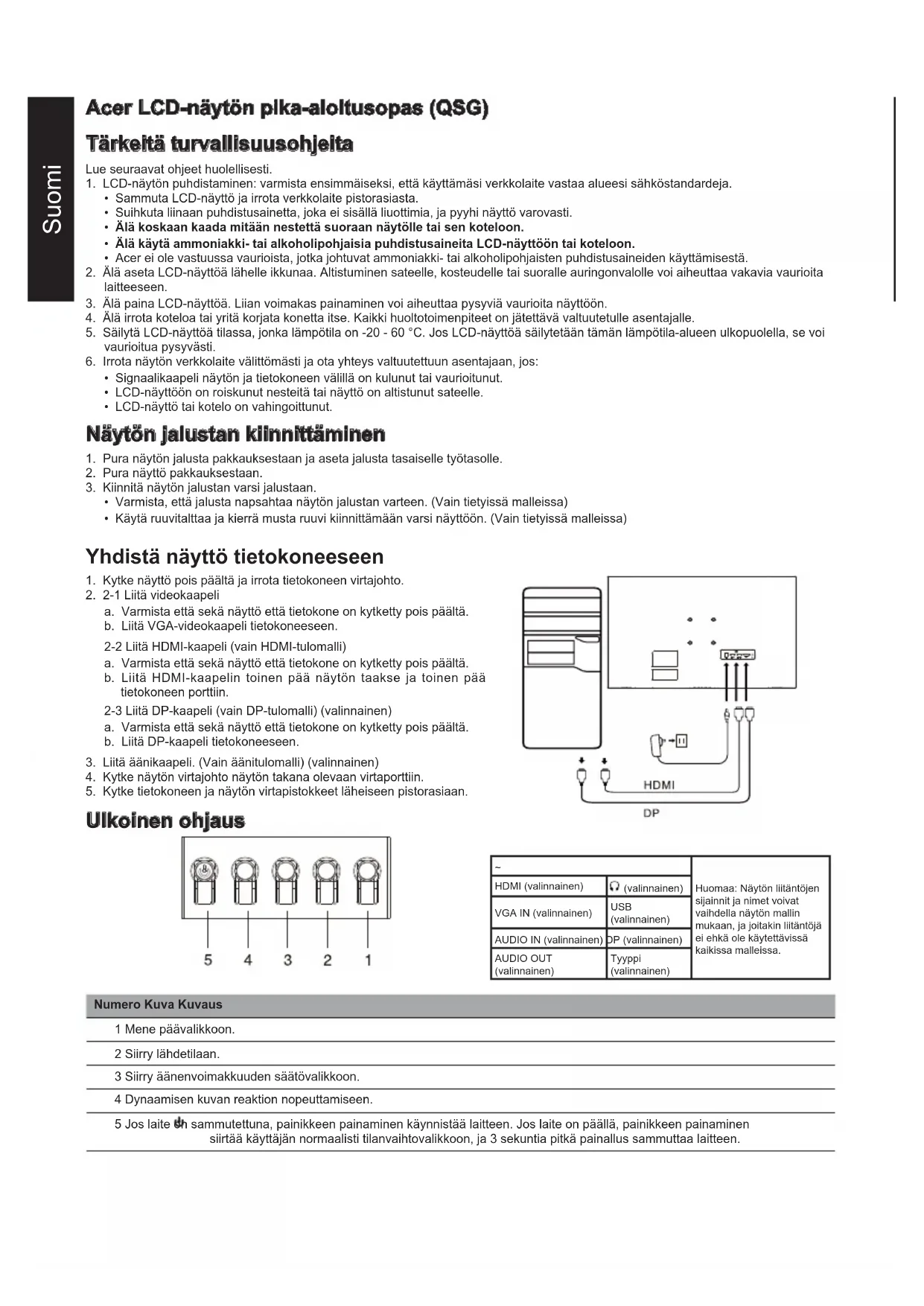

Acer LCD-näytön pika-aloitusopas (QSG)

Tärkeitä turvallisuusohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.
2. Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.
3. Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.
4. Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.
5. Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.
6. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä.
7. Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.
8. Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.
9. Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.
10. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.
11. Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:
12. Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut. LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle. LCD-näyttö tai kotelo on vahingoittunut.

Näytön jalustan kiinnittäminen

1. Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.
2. Pura näyttö pakkauksestaan.
3. Kiinnitä näytön jalustan varsi jalustaan.
4. Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa) Käytä ruuvitalttaa ja kierrä musta ruuvi kiinnittääksesi näytön. (Vain tietyissä malleissa)

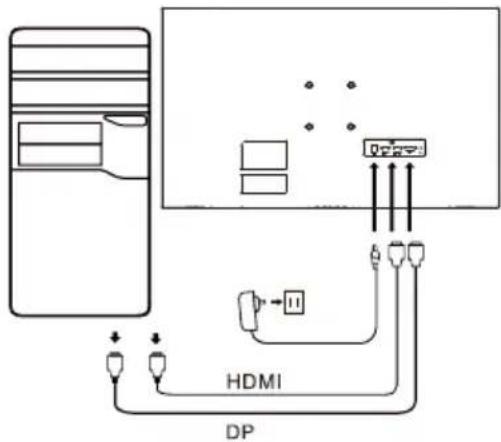

Yhdistä näyttö tietokoneeseen

1. Kytke näyttö pois päältä ja irrota tietokoneen virtajohto.
2. 2-1 Liitä videokaapeli

a. Varmista, että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli)

a. Varmista, että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä HDMI-kaapelin toinen pää näytön taakse ja toinen pää tietokoneen porttiin.

2-3 Liitä DP-kaapeli (vain DP-tulomalli) (valinnainen)

a. Varmista, että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (Vain äänitulomalli) (valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaporttiin.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

Ulkoinen ohjaus

~		Huomaa: Näytön liittäntöjen sijainnit ja nimet voivat valihdella näytön mällin mukaan, ja joitakin liittäntöjä ei ehkä ole käytettävissä kaikissa malleissa.
HDMI (valinnainen)	(Valinnainen)
VGA IN (valinnainen)	USB (valinnainen)
AUDIO IN (valinnainen)	DP (valinnainen)
AUDIO OUT (valinnainen)	Tyyppi (valinnainen)

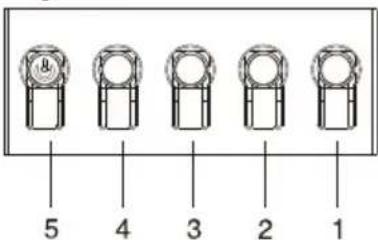

Numero Kuva Kuvaus

1 Mene päävalikkoon. 2 Siirry lähdetilaan. 3 Siirry äänenvoimakkuuden säätövalikkoon. 4 Dynaamisen kuvan reaktion nopeuttamiseen. 5 Jos laite on sammutettuna, painikkeen painaminen käynnistää laitteen. Jos laite on päällä, painikkeen painaminen siirtää käyttäjän normaalisti tilanvaihtovalikkoon, ja 3 sekuntia pitkä painallus sammuttaa laitteen.

Säännökset ja turvallisuuslausunnot

FCC-lausunto

Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään.

Ei voida kuitenkaan taata, että häiriötä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriötä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkemällä laite pois päältä ja päälle), suositellaan, että käyttäjä yrittää häiriön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:

• Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä. Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.
• Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta.

Huomaa

Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen.

Huomaa: suojattu kaapeli

Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät.

Huomaa: oheislaitteet

Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle.

Huomaa

Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö.

Huomaa: Käyttö Kanadassa

Tämä luokan B digitaalinen laite on Kanadan ICES-003-säännösten mukainen.

Selittävä huomautus "Sähkö- ja elektroniikkalaiteromun kierrätyksestä ja hävittämisestä koskeviin määräyksiin"

Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyn kierrätyslaitokseen.

Käytöstä poistettujen laitteiden hävittäminen EU:n alueella

Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen.

CE-vaatimustenmukaisuusvakuutus

Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.

TEKNISET TIEDOT

LCD-paneleli	Järvestelmä TFT-värinestekdenäytö
	Koko 27" L (69 cm)
	Kuvapisteväli 0,233 mm (V) x 0,233 mm (P)
	Kirkkaus 250 cd/m	2 (typpillinen)
	Kontrasti 100 000 000:1 eni nt. (ACM)
	Katselukulma 178° (V) 178° (P) (CR=10)
	Vasteaika 1 ms (VRB)
	Panellityppi VA
	Vaakatajuus 70,32 - 242,56 KHz
	Pystytaajuus 48 - 165 Hz
Näytövärit 16,7 milj. värä
Pikselikello		HDMI: 590 MHz DP: 645,18 MHz
Enimmäisresoluutio		HDMI: 2560 x 1440, 144 Hz DP: 2560 x 1440, 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusuokka A
* Vuotuinen energiankulutus 44 (kWh) (malli, jossa HDM-sisääntulo)
Virrankulutus (200 nitiä)	Päällä-tila 30 W (typpillinen)
	Lepotila 0,5 W (typpillinen)
	Pois pääälä-tila (valmiustila)	0,4 W (typpillinen)
Tulolitäntä		DP HDMI × 2
Videoon tulosignaal		DP HDMI (vain malli, jossa HDM-sisääntulo) (valinnainen)
Kaiuttimet		2 W x 2 (vain ääntulomalli) (valinnainen)
Näytöruudun enimmäiskoko		Vaakasuunta: 596,736 mm Pystysuunta: 335,664 mm
Virtualhde		TULO: 100-240 V - 50/60 Hz
Ympäristön huomioitavat seikat		Käytölämpötila: 0°-40°C Sälytyslmpötila: -20°-60°C Käytöllmankosteus: 20-80 %
Mitat		610,5 (P) x 446,3 (K) x 195,9 (S) mm
Paino (netto)		3,9 kg (netto)
Mekaaniset tiedot		Kallistus: -5° - +20° Käänö: Ei Korkeussääö: Ei Suunnan kääntö: Ei Irotettava jalusta: Kyllä
Ulkoiset hallintalaitteet	Kytkin/painikkeet	Virtapainke Pikanäppäin 3 Pikanäppäin 1 Pikanäppäin 4 Pikanäppäin 2
	Toiminnot	Kirkkaus Tähtäyspiste Klonstani Aikakatkaisu Mustan vahvistus Läpinäkyvys Lukitse OSD Superterävyss Tulo Autom. lähde Suunan kääntö: Ei Irotettava jalusta: Kyllä
		Värin lampaïsyyss DP-muoto Laajakuva Tilat sRGB-tila Pikanäppäinmääritys Harmaasävytila DDC/CI 6-aksel. sävy HDMI-mustan taso Pika-aloitustila Informatio Mykistä Ylivaihde Mukautuva synkronointi VRB Virkist.taaj-num
Teknisitet tiedot saattavat vaihdella Mallin ja/tai alueen mukaan.

Acerin monitorin tarkoitus on kuvata elektroniikkalaitteista saatuja videoita ja muuta näytettävää tietoa.
