ED270UP - Monitor ACER - Brezplačna navodila za uporabo

Vrsta izdelka	LCD monitor
Velikost zaslona	27 palcev (69 cm)
Vrsta plošče	VA
Največja ločljivost	2560 x 1440 (HDMI : 144 Hz, DP : 165 Hz)
Svetlost	250 cd/m² (tipično)
Kontrast	100 000 000:1 max (ACM)
Odzivni čas	1 ms (VRB)
Vidni kot	178° vodoravno / 178° navpično (CR=10)
Prikazane barve	16,7 milijonov
Vhodni priključki	1x DisplayPort, 2x HDMI
Vgrajeni zvočniki	2 x 2 W (modeli z avdio vhodom)
Napajanje	100-240 V ~ 50/60 Hz
Poraba elektrike (vključen)	30 W (tipično)
Poraba elektrike (mirovanje)	0,5 W (tipično)
Mere (Š x G x V)	610,5 x 446,3 x 195,9 mm
Neto teža	3,9 kg
Nagib	-5° do +20°
Odstranljivo stojalo	Da
Energetski razred	A
Glavne funkcije	ACM, Boost črne, Modra svetloba, Super ostrina, Gama, Barvna temperatura, Prednastavljeni načini, sRGB, Siva lestvica, Odtenek 6 osi, Nasičenost 6 osi, Glasnost, Tišina, Hitrost odziva, Prilagodljiva sinhronizacija, VRB
Priporočeno čiščenje	Mehka krpa z raztopino brez topil. Ne pršite neposredno. Izogibajte se amoniaku ali alkoholu.
Temperatura shranjevanja	-20°C do 60°C

Pogosto zastavljena vprašanja - ED270UP ACER

Kako očistiti zaslon monitorja?

Izklopite monitor in odklopite adapter. Na mehko krpo razpršite čistilno raztopino brez topil, nato nežno obrišite zaslon. Nikoli ne pršite neposredno na zaslon in ne uporabljajte čistil na osnovi amoniaka ali alkohola.

Kateri kabli so potrebni za povezavo monitorja z računalnikom?

Uporabite kabel HDMI ali DisplayPort glede na vašo konfiguracijo. Monitor ima 2 HDMI vhoda in 1 DP vhod. Najprej priključite video kabel, nato napajalni kabel.

Kako prilagoditi nastavitve zaslona, kot sta svetlost in kontrast?

Pritisnite gumb Menu na monitorju, da odprete OSD. Uporabite navigacijske tipke za izbiro Svetlost ali Kontrast, nato prilagodite s tipkama +/-.

Kaj storiti, če se monitor ne vklopi?

Preverite, ali je napajalni kabel pravilno priključen in ali električna vtičnica deluje. Prepričajte se, da je monitor vklopljen (gumb za vklop). Če se indikator ne prižge, poskusite z drugim napajalnim kablom ali se obrnite na pooblaščenega tehnika.

Kako aktivirati prilagodljivo sinhronizacijo (Adaptive Sync)?

Funkcija Adaptive Sync je na voljo v meniju OSD. Pomaknite se do možnosti 'Prilagodljiva sinhronizacija' in jo aktivirajte. To zahteva združljivo grafično kartico ter kabel DisplayPort ali HDMI.

Kakšna je največja ločljivost in podprta hitrost osveževanja?

Največja ločljivost je 2560 x 1440. Preko HDMI lahko dosežete 144 Hz, medtem ko z DisplayPortom lahko dosežete do 165 Hz.

Ali je monitor združljiv z nosilcem VESA?

Da, stojalo je odstranljivo. Stojalo lahko odstranite in monitor pritrdite na vrtljivo roko ali stenski nosilec, združljiv z VESA (ni priložen).

Kako nastaviti glasnost vgrajenih zvočnikov?

Uporabite meni OSD: izberite Glasnost in prilagodite z navigacijskimi tipkami. Lahko tudi utišate zvok prek možnosti Tišina.

Kaj pomeni svetlobni indikator na monitorju?

Indikator napajanja je običajno moder pri normalnem delovanju in oranžen/rdeč v načinu mirovanja. Če utripa, lahko pomeni odsotnost video signala.

Kako odstraniti stojalo monitorja?

Postavite monitor z zaslonom navzdol na mehko površino. Odstranite črni vijak z izvijačem, da sprostite nosilni krak. Nato se stojalo loči. Ta postopek je potreben za namestitev VESA.

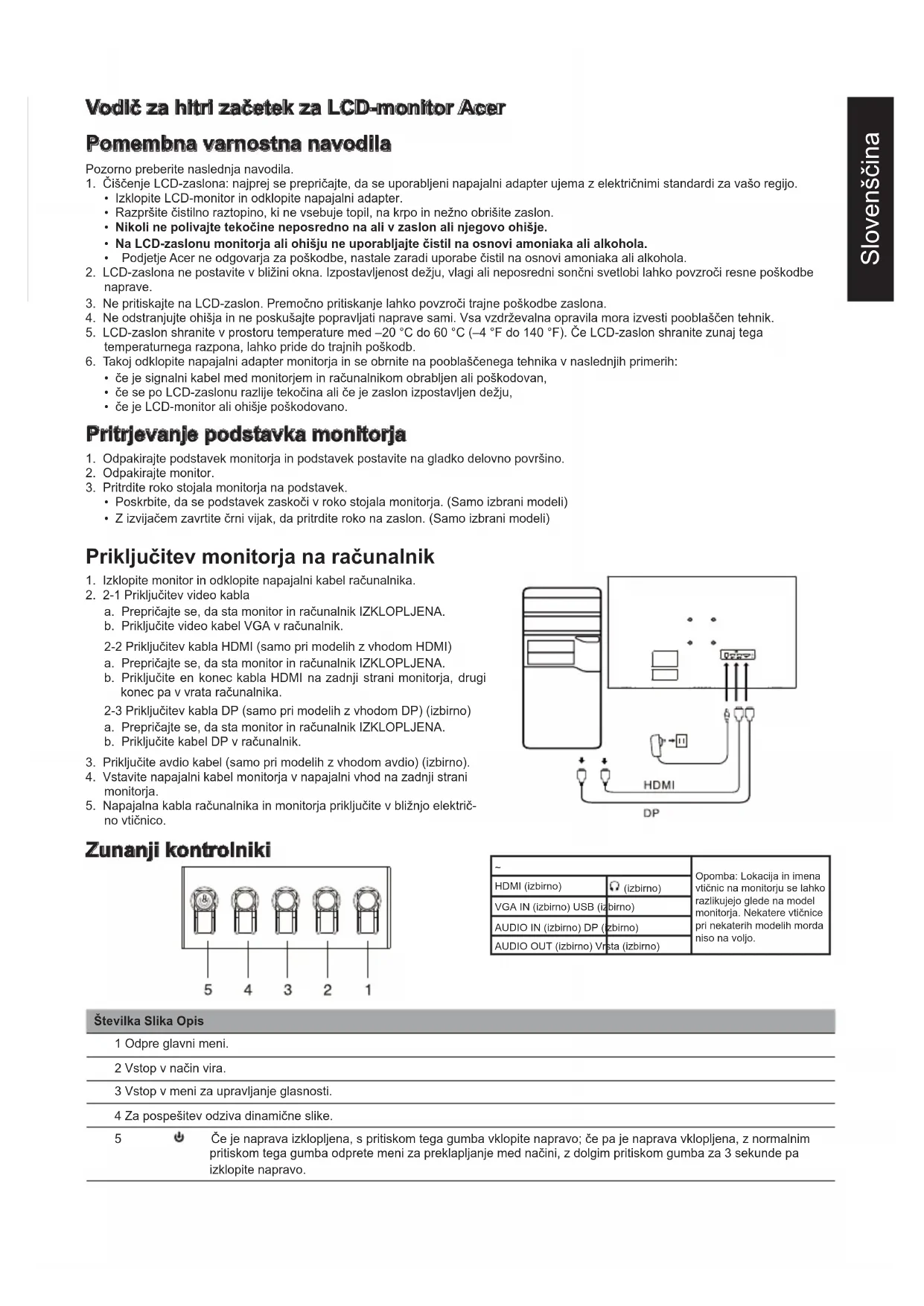

NAVODILA ZA UPORABO ED270UP ACER

Priklop monitorja na računalnik

Pomembna varnostna navodila

Pozorno preberite naslednja navodila.

1. Čiščenje LCD-zaslona: najprej se prepričajte, da se uporabljeni napajalni adapter ujema z električnimi standardi za vašo regijo.
2. Izklopite LCD-monitor in odklopite napajalni adapter.
3. Razpršite čistilno raztopino, ki ne vsebuje topil, na krpo in nežno obrišite zaslon.
4. Nikoli ne polivajte tekočine neposredno na ali v zaslon ali njegovo ohišje.
5. Na LCD-zaslonu monitorja ali ohišju ne uporabljajte čistil na osnovi amoniaka ali alkohola.
6. Podjetje Acer ne odgovarja za poškodbe, nastale zaradi uporabe čistil na osnovi amoniaka ali alkohola.
7. LCD-zaslona ne postavite v bližino okna. Izpostavljenost dežju, vlagi ali neposredni sončni svetlobi lahko povzroči resne poškodbe naprave.
8. Ne pritiskajte na LCD-zaslon. Pre močno pritiskanje lahko povzroči trajne poškodbe zaslona.
9. Ne odstranjujte ohišja in ne poskušajte popravljati naprave sami. Vsa vzdrževalna opravila mora izvesti pooblaščen tehnik.
10. LCD-zaslon shranite v prostoru s temperaturo med -20°C in 60°C (-4°F do 140°F). Če LCD-zaslon shranite zunaj tega temperaturnega razpona, lahko pride do trajnih poškodb.
11. Takoj odklopite napajalni adapter monitorja in se obrnite na pooblaščenega tehnika v naslednjih primerih:
12. če je signalni kabel med monitorjem in računalnikom obrabljen ali poškodovan,
13. če se po LCD-zaslonu razlije tekočina ali če je zaslon izpostavljen dežju,
14. če je LCD-monitor ali ohišje poškodovano.

Pritrjevanje podstavka monitorja

1. Odpakirajte podstavek monitorja in podstavek postavite na gladko delovno površino.
2. Odpakirajte monitor
3. Pritrdite roko stojala monitorja na podstavek.
4. Poskrbite, da se podstavek zaskoči na roko stojala monitorja. (Samo izbrani modeli) Z izvijačem zavrtite črni vijak, da pritrdite roko na zaslon. (Samo izbrani modeli)

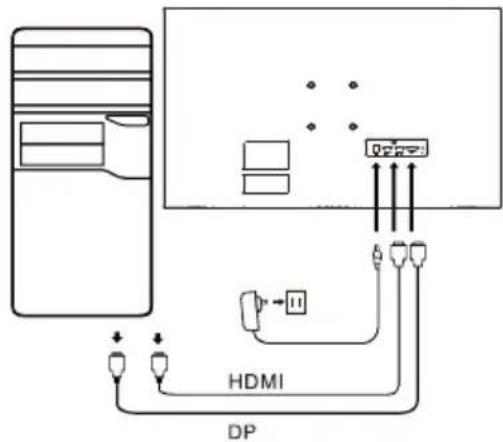

Priključitev monitorja na računalnik

1. Izklopite monitor in odklopite napajalni kabel računalnika.
2. 2-1 Priključitev video kabla

1. Priključite avdio kabel (samo pri modelih z vhodom za avdio) (izbirno).
2. Vstavite napajalni kabel monitorja v napajalni vhod na zadnji strani monitorja.
3. Napajalna kabla računalnika in monitorja priključite v bližnjo električno vtičnico.

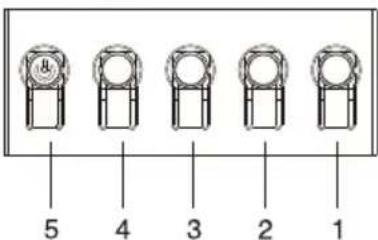

Zunanji kontrolniki

~		Opomba: Lokacija imena vtčnic na monitorju se lahko razlikujejo glede na model monitorja. Nekatere vtčnic pri nekaterih modelih morda niso na voljo.
HDMI (izbirno)	(izbirno)
VGA IN (izbirno) USB (izbirno)
AUDIO IN (izbirno) DP (izbirno)
AUDIO OUT (izbirno) Vrsta (izbirno)

1 Odpre glavni meni.
2 Vstop v način vira.
3 Vstop v meni za upravljanje glasnosti.
4 Za pospešitev odziva dinamične slike.
5	Če je naprava izklopljena, s pritiskom tega gumba vklopite napravo; Če pa je naprava vklopljena, z normalnim pritiskom tega gumba odprete meni za preklapljanje med načini, z dolgim pritiskom gumba za 3 sekunde pa izklopite napravo.

Ta oprema je bila preizkušena in se sklada z omejitvami za digitalne naprave razreda B, kot to določa 15. del pravil FCC. Te omejitve so zasnovane za zagotovitev primerne zaščite pred škodljivimi motnjami ob namestitvi opreme v stanovanjskih območjih. Ta oprema proizvaja, uporablja in lahko oddaja radiofrekvenčno energijo in če ni nameščena in uporabljena v skladu z navodili, lahko povzroča motnje v radijski komunikaciji.

Vendar pa ni mogoče zagotoviti, da pri določeni namestitvi ne bo prišlo do motenj. Če naprava povzroča škodljive motnje sprejemu radijskega ali televizijskega signala, kar se lahko ugotovi z izključitvijo in vključitvijo stikalne naprave, priporočamo uporabniku, da poskusa preprečiti te motnje z enim od naslednjih ukrepov:

• Prestavite ali preusmerite anteno sprejemnika.
• Povečajte razdaljo med napravo in sprejemnikom.
• Napravo priključite v vtičnico, ki je priključena na drug tokokrog kot sprejemnik.
• Posvetujte se s prodajalcem ali izkušenim strokovnjakom za radio ali televizijo.

Opomba

Da preprečite poškodbe monitorja, ga ne dvigujte za stojalo.

Opomba: oklopljen kabel

Za vse priključitve na druge računalniške naprave morajo biti uporabljeni oklopljeni kabli, da se zagotovi skladnost s predpisi o elektromagnetni združljivosti (EMC).

Opomba: zunanje naprave

Na napravo lahko priključite samo odobrene zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike itd.), ki izpolnjujejo omejitve razreda B. Uporaba neodobrenih zunanjih naprav lahko povzroči motnje v radijskem ali televizijskem sprejemu.

Opomba

Morebitne spremembe ali prilagoditve, ki jih ni izrecno odobril proizvajalec, lahko izničijo uporabnikovo dovoljenje za uporabo izdelka.

Delovni pogoji

Ta naprava je v skladu s 15. delom pravil FCC. Delovanje je pogojeno z dvema sledečima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora biti zmožna sprejeti motnje, ki jih prejme, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Opomba: Kanadski uporabniki

Ta digitalna naprava razreda B je skladna s specifikacijami kanadskega standarda ICES-003.

Opuščanje odpadne opreme za gospodinjske uporabnike v EU

Ta simbol na izdelku ali njegovi embalaži pomeni, da izdelka ne smete zavreči med druge gospodinjske odpadke. Ob odstranjevanju uporabljenih naprav je vaša odgovornost, da napravo prinesete na zbirno točko za recikliranje uporabljene električne in elektronske opreme. Ločeno zbiranje in recikliranje uporabljenih naprav pomaga ohranjati naravne vire in zagotavlja, da so reciklirane na način, ki varuje zdravje ljudi in okolje. Za več informacij o točkah za recikliranje uporabljenih naprav se obrnite na lokalni mestni urad, službo za odlaganje gospodinjskih odpadkov ali prodajalno, v kateri ste kupili izdelek.

Izjava o skladnosti CE

Acer Inc. izjavlja, da je ta LCD-monitor v skladu z bistvenimi zahtevami in drugimi ustreznimi določbami Direktive EMC 2014/30/EU, Direktive o nizki napetosti 2014/35/EU ter direktive RoHS 2011/65/EU in Direktive 2009/125/ES v zvezi z vzpostavitvijo okvira za določitev zahtev za okoljsko primerno zasnovo izdelkov, povezanih z energijo.

Monitor Acer je namenjen za video in vizualni prikaz informacij, pridobljenih z elektronskih naprav.

Specifikacije

LCD-zaslon	Krmilni system TFT barvni LCD
	Velikost 27 palcev (69 cm)
	Razmik med silkovnimi pikami	0,233 mm (V) X 0,233 mm (N)
	Svetlost 250 cd/m	2 (obicajno)
	Kontrast Največ 10000000	1 (ACM)
	Kot gledanja 178° (V) 178° (N) (CR=10)
	Odzivni Čas 1 ms (VRB)
	Vrsta zaslona VA
	Vodoravna frekvenca 70,32	-242,55 KHz
	Navpična frekvenca 48-165 Hz
Prikazane barve 16,7 milj. barv
Takt osvetlitve slikovnih Pik		HDMI: 590 MHzDP: 645,18 MHz
Največja ločljivost		HDMI: 2560 x 1440 pri 144 HZDP: 2560 x 1440 pri 165 HZ
Prepoznavanje opreme VESA DDCCI/DDC2B
Razred energetske učinkovitosti A
* Letna poraba energije 44 (kWh) (za model z vhodom HDMI)
Poraba energije(pri 200 nith)	Vklopljen 30 W (obicajno)
	Stanje mirovanja	0,5 W (obicajno)
	Izklopljen(stanje pripravljenosti)	0,4 W (obicajno)
Vhodni priključki		DPHDMI × 2
Vhodni videosignal		DPHDMI (samo model z vhodom HDMI) (izbirno)
Zvočnika		2 W x 2 (samo pri modelih z vhodom avdlo) (izbirno)
Največja velikost zaslona		Vodoravn: 596,736 mmNavpično: 335,664 mm
Vir napajanja		VHODNI: 100-240 V ~ 50/60 Hz
Delovno okolje		Temperatura delovanja: 0° do 40°CTemperatura shranjevanja: -20° do 60°CDelovna vražnost: 20 % do 80%
Dimenzije		610,5 (Š) x 446,3 (V) x 195,9 (G) mm
Teža (neto)		3,9 kg (neto)
Specifikacije mehanizma		Nagib: -5° do +20°Nagib levo/desno: NePrilagoditev višine: NeVrtenje: NeSnemljivo stojalo: Da
Zunanji kontrolniki	Stikala/gumbi	Tipka za vklopBiližnjična tipka 3Biližnjična tipka 4Biližnjična tipka 2
	Funkcije	SvetlostKrižecKontrastJezikModra svetlobaČas izklopa zaslonskega menijaOkrepitev crne barveProsojnostZaklep OSDVhemGamSamod.virBarvna temperaturaObilka DPŠirokozaslonski načinNačin sRGBDodelitev biližnjične tipkeDDC/CI6-osni odtenekRaven crne barve HDMI6-osna nasičenostNačin hittrega začetkaGlasnostInformaciemeNemoOverdrivePrilagodljiva sinhronizacijaVRBŠt. hitrosti osveževanja
Specifikacije se lahko razilikujejo glede na model in/ali regijo.

Hitri začetni priročnik (QSG) za LCD Acer
