ED270UP - Monitor ACER - Manual de uso y guía de instrucciones gratis

Type de producto	Monitor LCD
Tamaño de pantalla	27 pulgadas (69 cm)
Tipo de panel	VA
Resolución máxima	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Luminosidad	250 cd/m² (típico)
Contraste	100 000 000:1 máx (ACM)
Tiempo de respuesta	1 ms (VRB)
Ángulo de visión	178° horizontal / 178° vertical (CR=10)
Colores mostrados	16,7 millones
Conectores de entrada	1x DisplayPort, 2x HDMI
Altavoces integrados	2 x 2 W (modelos con entrada de audio)
Alimentación	100-240 V ~ 50/60 Hz
Consumo eléctrico (encendido)	30 W (típico)
Consumo eléctrico (reposo)	0,5 W (típico)
Dimensiones (An x Pr x Al)	610,5 x 446,3 x 195,9 mm
Peso neto	3,9 kg
Inclinación	-5° a +20°
Pie extraíble	Sí
Clase de eficiencia energética	A
Funciones principales	ACM, Boost del negro, Luz azul, Super nitidez, Gamma, Temperatura de color, Modos preestablecidos, sRGB, Escala de grises, Tono 6 ejes, Saturación 6 ejes, Volumen, Silencio, Tasa de reacción, Sincronización adaptativa, VRB
Limpieza recomendada	Paño suave con solución sin solvente. No rociar directamente. Evitar amoníaco o alcohol.
Temperatura de almacenamiento	-20°C a 60°C

Preguntas frecuentes - ED270UP ACER

¿Cómo limpiar la pantalla del monitor?

Apague el monitor y desconecte el adaptador. Rocíe una solución de limpieza sin solvente sobre un paño suave, luego limpie suavemente la pantalla. No rocíe directamente sobre la pantalla ni use limpiadores a base de amoníaco o alcohol.

¿Qué cables se necesitan para conectar el monitor a una computadora?

Use un cable HDMI o DisplayPort según su configuración. El monitor tiene 2 puertos HDMI y 1 puerto DP. Conecte primero el cable de video, luego el cable de alimentación.

¿Cómo ajustar los parámetros de visualización como el brillo y el contraste?

Presione el botón Menú del monitor para abrir el OSD. Use las teclas de navegación para seleccionar Brillo o Contraste, luego ajuste con las teclas +/-

¿Qué hacer si el monitor no enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el tomacorriente funcione. Asegúrese de que el monitor esté encendido (botón de encendido). Si el indicador no se enciende, pruebe con otro cable de alimentación o contacte a un técnico autorizado.

¿Cómo activar la sincronización adaptativa (Adaptive Sync)?

La función Adaptive Sync está disponible a través del menú OSD. Navegue hasta la opción 'Sincronización adaptativa' y actívela. Esto requiere una tarjeta gráfica compatible y un cable DisplayPort o HDMI.

¿Cuál es la resolución máxima y la tasa de refresco admitidas?

La resolución máxima es de 2560 x 1440. A través de HDMI, puede alcanzar 144 Hz, mientras que con DisplayPort puede llegar hasta 165 Hz.

¿El monitor es compatible con un soporte VESA?

Sí, el pie es extraíble. Puede quitar el pie y fijar el monitor en un brazo articulado o soporte de pared compatible con VESA (no incluido).

¿Cómo ajustar el volumen de los altavoces integrados?

Use el menú OSD: seleccione Volumen y ajuste con las teclas de navegación. También puede silenciar mediante la opción Silencio.

¿Qué significa el indicador luminoso en el monitor?

El indicador de encendido suele ser azul en funcionamiento normal y naranja/rojo en modo reposo. Si parpadea, puede indicar ausencia de señal de video.

¿Cómo desmontar el pie del monitor?

Coloque el monitor boca abajo sobre una superficie suave. Retire el tornillo negro con un destornillador para liberar el brazo del soporte. Luego, el pie se desprende. Esta operación es necesaria para el montaje VESA.

MANUAL DE USUARIO ED270UP ACER

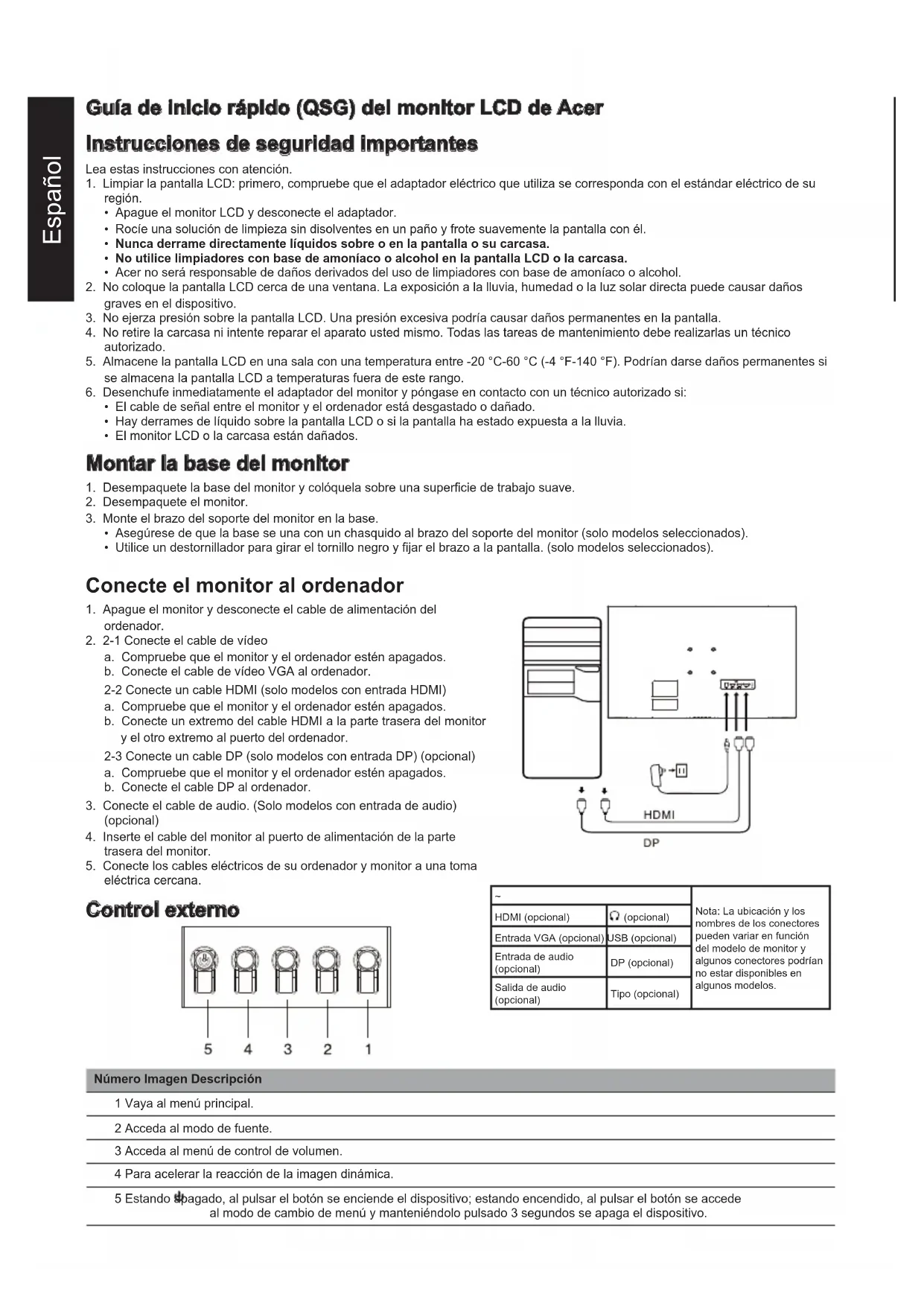

Guía de inicio rápido (QSG) del monitor LCD de Acer

Instrucciones de seguridad importantes

Lea estas instrucciones con atención.

1. Limpiar la pantalla LCD: primero, compruebe que el adaptador eléctrico que utiliza se corresponda con el estándar eléctrico de su región.
2. Apague el monitor LCD y desconecte el adaptador.
3. Rocíe una solución de limpieza sin disolventes en un paño y frote suavemente la pantalla con él.
4. Nunca derrame directamente líquidos sobre o en la pantalla o su carcasa.
5. No utilice limpiadores con base de amoníaco o alcohol en la pantalla LCD o la carcasa.
6. Acer no será responsable de daños derivados del uso de limpiadores con base de amoníaco o alcohol.
7. No coloque la pantalla LCD cerca de una ventana. La exposición a la lluvia, humedad o la luz solar directa puede causar daños graves en el dispositivo.
8. No ejerza presión sobre la pantalla LCD. Una presión excesiva podría causar daños permanentes en la pantalla.
9. No retire la carcasa ni intente reparar el aparato. Todas las tareas de mantenimiento deben ser realizadas por un técnico autorizado.
10. Almacene la lámpara LED en una sala con una temperatura entre -20 °C y 60 °C (-4 °F y 140 °F). Podrían producirse daños permanentes si se almacena la lámpara LED a temperaturas fuera de este rango.
11. Desenchufe inmediatamente el adaptador del monitor y póngase en contacto con un técnico autorizado si:
12. El cable de señal entre el monitor y el ordenador está desgastado o dañado.

Hay derrames de líquido sobre la pantalla LCD o si la pantalla ha estado expuesta a la lluvia. - El monitor LCD o la carcasa está dañado.

Montar la base del monitor

1. Desempaquete la base del monitor y colóquela sobre una superficie de trabajo suave.
2. Desempaquete el monitor.
3. Monte el brazo del soporte del monitor en la base.
4. Asegúrese de que la base se una con un chasquido al brazo del soporte del monitor (solo modelos seleccionados).
5. Utilice un destornillador para girar el tornillo negro y fijar el brazo a la pantalla. (solo modelos seleccionados).

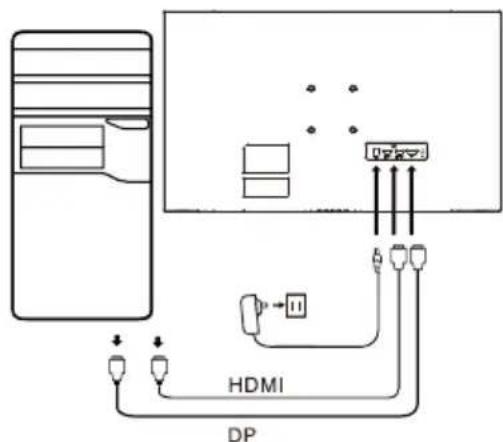

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable de video

a. Compruebe que el monitor y el ordenador estén apagados. b. Conecte el cable de video VGA al ordenador.

2-2 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Compruebe que el monitor y el ordenador estén apagados. b. Conecte un extremo del cable HDMI a la parte trasera del monitor y el otro extremo al puerto del ordenador.

2-3 Conecte un cable DP (solo modelos con entrada DP) (opcional)

a. Compruebe que el monitor y el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio. (Solo modelos con entrada de audio) (opcional)
2. Inserte el cable del monitor al puerto de alimentación de la parte trasera del monitor.
3. Conecte los cables eléctricos de su ordenador y monitor a una toma eléctrica cercana.

Control externo

~		Nota: La ubicación y los nombres de los conectorespuede variar en funcióndel Modelo de monitor yalgunos conectores podriana no estar disponibles enalgunos modelos.
HDMI (optional)	(optional)
Entrada VGA (optional)	USB (optional)
Entrada de audio (optional)	DP (optional)
Salida de audio (optional)	Tipo (optional)

Número Imagen Descripción

1 Vaya al menú principal. 2 Acceda al modo de fuente. 3 Acceda al menú de control de volumen. 4 Para acelerar la reacción de la imagen dinámica. 5 Estando apagado, al pulsar el botón se enciende el dispositivo; estando encendido, al pulsar el botón se accede al modo de cambio de menú y manteniéndolo pulsado 3 segundos se apaga el dispositivo.

Declaraciones reglamentarias y de seguridad

Declaración de FCC

Este equipo ha sido probado y cumple los límites de los dispositivos digitales de Clase B conforme al Apartado 15 de las normas de la FCC. Estos límites están diseñados para ofrecer una protección razonable contra interferencias perjudiciales cuando el equipo esté instalado en una zona residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala siguiendo las instrucciones, podría causar interferencias a las comunicaciones de radio.

Sin embargo, no hay garantías de que no ocurran interferencias en una instalación específica. Si el dispositivo causara interferencias a la recepción de radio o televisión (lo que se puede determinar apagando y encendiendo el equipo), se recomienda tomar una o más de las siguientes medidas para eliminar la interferencia:

• Reajuste la dirección o posición de la antena receptora.
• Aumente la distancia entre el dispositivo y el receptor.
• Conecte el cable de alimentación del dispositivo a una toma eléctrica distinta a la del circuito al que esté conectado el receptor.
• Póngase en contacto con su distribuidor o con un técnico de radio/TV experimentado para solicitar ayuda.

Nota

Para prevenir daños al monitor, no lo levante usando el soporte.

Nota: cable apantallado

Todas las conexiones a dispositivos informáticos deben realizarse mediante cables apantallados para cumplir las normas de CEM.

Nota: periféricos

Solo deben conectarse al dispositivo periféricos certificados (dispositivos de entrada/salida, terminales, impresoras, etc.) que cumplan los límites de Clase B. El uso de periféricos no certificados puede provocar interferencias a la recepción de radio y televisión.

Nota

Los cambios y modificaciones no aprobados expresamente por el fabricante podrían invalidar la autorización del usuario para operar este producto.

Condiciones de Funcionamiento

Este dispositivo cumple el Apartado 15 de la Normativa de la FCC. Su funcionamiento está sujeto a dos condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar las interferencias recibidas, incluidas las interferencias que pudieran causar un funcionamiento indeseado.

Nota: Usuarios canadienses

Este dispositivo digital de Clase B cumple la especificación canadiense ICES-003.

Nota explicativa sobre el "Reglamento sobre la gestión del reciclaje y la eliminación de los residuos de productos eléctricos y electrónicos"

Para cuidar y proteger mejor nuestro planeta, cumpla las leyes y reglamentos sobre reciclaje de residuos de productos eléctricos y electrónicos cuando el producto ya no sea necesario o haya finalizado su vida útil, y recíclelo a través de los fabricantes locales con puntos de reciclaje reconocidos nacionalmente.

Abandono de residuos de equipos para usuarios domésticos de la UE

Este símbolo sobre el producto o en su embalaje indica que el producto no debe eliminarse con otros residuos domésticos. Cuando elimine dispositivos usados, será su responsabilidad llevarlos a un punto de recogida que recicle equipos eléctricos y electrónicos usados. La recogida y reciclaje separados de dispositivos usados en el momento de la eliminación ayuda a conservar los recursos naturales y garantiza que se reciclan de manera que proteja la salud humana y el medio ambiente. Para obtener más información acerca de los puntos de recogida de dispositivos usados, póngase en contacto con su ayuntamiento, servicio de tratamiento de residuos domésticos o la tienda donde compró el producto.

Declaración de conformidad de la CE

Por la presente, Acer Inc., declara que este monitor LCD es conforme a los requisitos fundamentales y otras disposiciones pertinentes de la directiva de compatibilidad electromagnética 2014/30/UE, la directiva de baja tensión 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE en lo pertinente a fijar un marco de trabajo para establecer los requisitos de diseño ecológico para productos energéticos.

El monitor de Acer está diseñado para mostrar información de video e imágenes obtenidas desde dispositivos electrónicos.

ESPECIFICACIONES

Panel LCD	Sistema Pantalla LCD TFT en color
	Tamaño 27" W (69 cm)
	Tamaño del pixel 0,233 mm	(H) x 0,233 mm (V)
	Brillo 250 cd/m	2 (típico)
	Contraste 100000000:1 Max. (ACM)
	Ángulo de visión 178° (H) 178° (V) (CR=10)
	Tiempo de respuesta 1 ms (VRB)
	Tipo de panel VA
	Frecuencia horizontal 70,32	-242,55 KHz
	Frecuencia vertical 48-165 Hz
Colores de la pantalla 16,7 M de-colored
Reloj de+puntos		HDMI: 590 MHzDP: 645,18 MHz
Resolución máximo		HDMI: 2560 x 1440 a 144 HzDP: 2560 x 1440 a 165 Hz
Conectar y lista VESA DDCCI/DDC2B
Clase de eficiencia energetica A
* Consumo anual de energia 44 (kWh) (para modelos con entrada HDMI)
Consumo energetico(a 200 nits)	Modo Encendido	30 W (típico)
	Modo Suspensión	0,5 W (típico)
	Modo apagado (espera)	0,4 W (típico)
Conector de entrada		DPHDMI × 2
Señal de video de entrada		DPHDMI (solo modelos con entrada HDMI) (optional)
Altavoces		2 W x 2 (Solo modelos con entrada de audio) (optional)
Tamaño máximo de pantalla		Horizontal: 596,736 mmVertical: 335,664 mm
Fuente de alimentación		ENTRADA: 100-240 V, 50/60 Hz
Condiciones medioambienteles		Temperatura de funcionaimiento: 0° a 40°CTemperatura de almacenimiento: -20° a 60°CHumedad de funciona槭imento: 20% a 80%
Dimensiones		610,5 (An.) x 446,3 (Al.) x 195,9 (Pr.) mm
Peso (neto)		3,9 kg (neto)
Especificaciones del mecanismo		Inclínación: -5° a +20°Plataforma giratoria: NoAjuste de la alta: NoGiro: NoBase de pie desmontable: Sí
Controles externos	Interruptor/Botones	Botón de alimentaciónAcceso directo 1Acceso directo 2Punto de miraIdiomaT. de espera OSDTransparenciaBloqueo OSDEntradaFuentecommát.Formato DPModoporrámicoAsignac. teclas rápidasDDC/CIMatiz de 6 ejesNivel negro HDMIModo inicial rapiy.Información
	Funrientes	BrilloContrasteLuz azulAugmente de negroACMMatiz de 6 ejesSatur. 6 ejesVolumenSilencioOver DriveSincornización adaptativaVRBTasa de actual.
Las specifications varian en función del modelo o la region.

Busque los manuales y otros documentos para el producto Acer en el sitio web de soporte técnico de Acer oficial. * El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Nota: Usuarios canadienses

Abandono de equipos usados por usuarios domésticos de la UE

Abandono de residuos de equipos por sistemas domésticos de la UE

Declaración de conformidad

Nosotros,

Acer Incorporated

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado normas pertinentes:

☒ Directiva CEM: 2014/30/UE

EN55032:2015 Clase B

EN55035:2017

EN61000-3-2:2019 Clase D

EN61000-3-3:2013

Directiva de baja tensión: 2014/35/UE

EN62368-1:2014+A11:2017

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP: 2009/125/CE

Reglamento (CE) Nº 1275/2008 EN 50564:2011

Año para empezar a aplicar el marcado CE: 2020.

RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwan)

Jan.15,2020

Fecha
