ED270UP - Monitor ACER - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-monitor
Schermdiagonaal	27 inch (69 cm)
Paneeltype	VA
Maximale resolutie	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Helderheid	250 cd/m² (typisch)
Contrast	100.000.000:1 max (ACM)
Reactietijd	1 ms (VRB)
Kijkhoek	178° horizontaal / 178° verticaal (CR=10)
Weergegeven kleuren	16,7 miljoen
Ingangsaansluitingen	1x DisplayPort, 2x HDMI
Ingebouwde luidsprekers	2 x 2 W (modellen met audio-ingang)
Voeding	100-240 V ~ 50/60 Hz
Stroomverbruik (ingeschakeld)	30 W (typisch)
Stroomverbruik (stand-by)	0,5 W (typisch)
Afmetingen (B x D x H)	610,5 x 446,3 x 195,9 mm
Netto gewicht	3,9 kg
Kanteling	-5° tot +20°
Verwijderbare voet	Ja
Energie-efficiëntieklasse	A
Belangrijkste functies	ACM, Zwartboost, Blauw licht, Super scherpte, Gamma, Kleurtemperatuur, Vooraf ingestelde modi, sRGB, Grijsniveau, 6-assige tint, 6-assige verzadiging, Volume, Dempen, Reactiesnelheid, Adaptieve synchronisatie, VRB
Aanbevolen reiniging	Zachte doek met oplosmiddelvrije oplossing. Niet direct spuiten. Vermijd ammoniak of alcohol.
Opslagtemperatuur	-20°C tot 60°C

Veelgestelde vragen - ED270UP ACER

Hoe reinig ik het scherm van de monitor?

Schakel de monitor uit en haal de adapter los. Spuit een oplosmiddelvrije reinigingsoplossing op een zachte doek en veeg het scherm voorzichtig af. Spuit nooit rechtstreeks op het scherm en gebruik geen reinigingsmiddelen op basis van ammoniak of alcohol.

Welke kabels zijn nodig om de monitor op een computer aan te sluiten?

Gebruik een HDMI- of DisplayPort-kabel, afhankelijk van uw configuratie. De monitor heeft 2 HDMI-poorten en 1 DP-poort. Sluit eerst de videokabel aan, daarna de voedingskabel.

Hoe pas ik weergave-instellingen zoals helderheid en contrast aan?

Druk op de Menu-knop van de monitor om het OSD te openen. Gebruik de navigatietoetsen om Helderheid of Contrast te selecteren en pas aan met de +/- toetsen.

Wat te doen als de monitor niet aangaat?

Controleer of de voedingskabel goed is aangesloten en of het stopcontact werkt. Zorg ervoor dat de monitor is ingeschakeld (aan/uit-knop). Als het lampje niet gaat branden, probeer dan een andere voedingskabel of neem contact op met een erkende technicus.

Hoe activeer ik adaptieve synchronisatie (Adaptive Sync)?

De Adaptive Sync-functie is beschikbaar via het OSD-menu. Navigeer naar de optie 'Adaptieve synchronisatie' en activeer deze. Hiervoor is een compatibele grafische kaart en een DisplayPort- of HDMI-kabel nodig.

Wat is de maximale resolutie en ondersteunde verversingssnelheid?

De maximale resolutie is 2560 x 1440. Via HDMI kunt u 144 Hz bereiken, terwijl u met DisplayPort tot 165 Hz kunt gaan.

Is de monitor compatibel met een VESA-bevestiging?

Ja, de voet is verwijderbaar. U kunt de voet verwijderen en de monitor bevestigen op een verstelbare arm of een VESA-compatibele wandsteun (niet inbegrepen).

Hoe stel ik het volume van de ingebouwde luidsprekers in?

Gebruik het OSD-menu: selecteer Volume en pas aan met de navigatietoetsen. U kunt ook dempen via de optie Dempen.

Wat betekent het indicatielampje op de monitor?

Het aan/uit-lampje is normaal gesproken blauw in normale werking en oranje/rood in stand-by. Als het knippert, kan dit wijzen op afwezigheid van een videosignaal.

Hoe verwijder ik de voet van de monitor?

Plaats de monitor met het scherm naar beneden op een zachte ondergrond. Verwijder de zwarte schroef met een schroevendraaier om de arm van de steun los te maken. De voet komt dan los. Deze handeling is nodig voor VESA-montage.

GEBRUIKSAANWIJZING ED270UP ACER

Belangrijke verilgheidsaanwijzingen

Lees de volgende aanwijzingen zorgvuldig.

1. Het LCD-schem reignen: controller erst of de stroomadapter die u gebruikt compatibel is met de elektriciteitsnormen voor uw regio.

2. Schakel de LCD-monitor uit en koppel de stroomadapter los.

3. Spuit wat schoonmaakmiddel zonder oplosmiddelen op een doekje en veeg het scherm voorzichtig af.
4. Laat vloeistoffen nooit direct op of in het scherm of de behuizing ervanterechtkommen.
5. Gebruik op het LCD-schem of de behuizing ervan geen schoonmaakmiddelen op ammoniak- of alcoholbasis.

6. Acer kan Niet aansprakelijk worden gesteld voor schade voortvloeije deui het gebruik van schoonmaakmiddelen op ammoniak of alcoholbasis.

7. Plaats het LCD-schemniet in de buurt van een raam. Bootstelling aan regen, vocht of direct zonlicht kan het apparaat ernstig beschadigen.

8. Niet op het LCD-schem drukken. Met teveel kracht op het scherm drukken kan tot permanente beschadiging leiden.

9. Verwijder nooit de behuizing en probeer het apparaat Niet zich te repareren. Alle onderhoudsingrepen要去en worden uitgevoerd door een bevoegde elektromonteur.
10. Berg de LCD-display op in een kamer met een temperatuur tussen -20^ - 60^ (-4^ - 140^) . Als u de LCD-display buiten dit temperatuurbereik opbergt, dan kan dat tot permanente beschadiging leiden.

11. Koppel de stroomadapter van de monitor onmiddelijk los en neem contact op met een bevoegde elektronomeur als:

12. De signaalkabel:tussen de monitor en computer versleten of beschadigd is.
    Vloeistof op de LCD-display is gemorst of het apparaat is blootgesteld aan regen.

13. De monitor of behuizing is beschadigd.

Bevestig het voetstuk aan de monitor

1. Pak het voetstuk van de monitor uit enplaats deze op een glad werkkoppervlak.
2. Pak de monitor uit
3. Bevestig de arm van de monitorsteun op het voetstuk.

Zorg ervoor dat het voetstuk in de arm van de monitorsteun klikt. (Alleen bepaalde modellen)
- Gebruik een schroevendraier om de zwarte schroef vast te draaien en de arm stevig op de display te bevestigen. (Alleen bepaalde modellen)

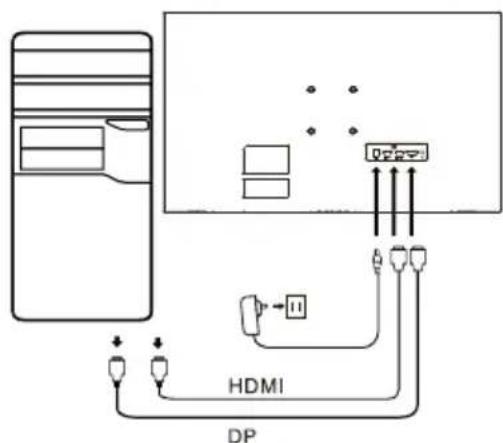

Sluit de monitor aan op uw computer

1. Schakel uw monitor uit en koppel de voedingskabel van uw computer los.
2. 2-1 Videokabel aansluiten

a. Zorg ervoor dat zowel de monitor als de computer UIT is geschakeld.
b. Sluit de VGA-videokabel aan op de computer.

2-2 HDMI-kabel aansluiten (alleen HDMI-ingangsmodel)

a. Zorg ervoor dat zowel de monitor als de computer UIT is geschakeld.
b. Sluit het ene uiteinde van de HDMI-kabel aan op dechterzijde van de monitor en sluit het andere uiteinde aan op de poort van uw computer.

2-3 DP-kabel aansluiten (alleen DP-ingangsmodel) (optioneel)

a. Zorg ervoor dat zowel de monitor als de computer UIT is geschakeld.
b. Sluit de DP-kabel aan op de computer.

1. Sluit de Audiokabel aan. (Alleen modellen met audio-ingang) (optioneel)
2. Steek de voedingskabel van de monitor in de voedingspoort op dechterzijde van de monitor.
3. Steek de voedingskabels van uw computer en monitor in een nabijgelegen stopcontact.

External bedlening

~		Opmerking: De locatie en namen van de aansluitingen op de monitoruren per monitormodel verschellen en bepaalde aansluitingen�n voor sommige modellen möglichk onbeschikkaar.
HDMI (optioneel)	Ø (optioneel)
VGA IN (optioneel) USB	(optioneel)
AUDIO IN (optioneel) DP	(optioneel)
AUDIO UIT (optioneel) Type	(optioneel)

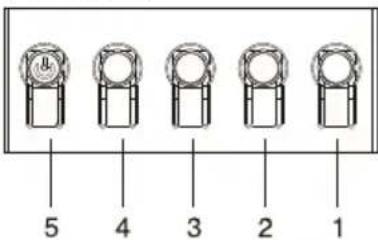

Nummer Beeld Beschrijving

1 Het hoofdmenu openen.
2 De bronmodus openen.
3 Het volumeregelingsmenu openen.
4 De reactie van het dynamische beeld versnellen.
5 Druk met het apparaat uitgeschakeld op deze toets om het apparaat in te schakelen; wonneer het apparaat is ingeschakeld, drukt u op deze toets om gewoonlijk het modusmenu te openen of houdt u de toets 3 seconden ingedrukt om het apparaat uit te schakelen.

Regelgeving- en veiligheidsverklaringen

FCC-verklaring

Deze apparatuur is getest en in overeenstemming bevonden met de limieten voor een Klasse B digitaal apparaat, overeenkomstig Deel 15 van de FCC-richtlijnen. Deze normen zijn ontworpen om redelijkke bescheming te bieden gegen schadelijke storing bij installmentie in een woonwijk. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitralen en, wanneer Niet geinstalleerd en gebruikt volgens de instructies, kan storing veroorzaken in radiocomunicaties.

Het kan zichter nicht worden gegarandeerd dat er geen interferentie za optreden in een specifieke installmentie. Als het apparaat inderaad storing voroorzaakt in radio- of televisioneontvangst (te bepalen door de apparatuur uit en in te schaken), dan wordt de gebruiker aangeraden een ofeer van de volgende maatregelen te treffen om de interferentie te elimineren:

• Pas de richting of positie van de ontvangstantenne aan.
• Vergroot de afstand tussen het apparaat en de ontvanger.
  Sluit het apparaat aan op een stopcontact dat deel uitmaakt van een ander circuit dan waarop de ontvanger is aangesloten.
• Neem contact op met uw winkelier of een ervaren radio-/tv-elektromonteur voor hulp.

Opmerking

Om beschadiging aan de monitor te voorkomen, dient u deze Niet op te tillen door het voetstuk te gebruiken.

Opmerking: afgeschermde kabel

Alle aansluitingen op andere computerapparatuur要去 met afgeschermde kabels tot stand worden gebracht, overeenkomstig EMC-richtlijnen.

Opmerking: randapparatuur

Alleen gecertificierde randapparatuur (ingangs-/uitgangsapparatuur, terminals, printers, enz.) die voldoen aan de limieten van Klasse B apparatusu diren op het apparaat te worden aangesloten. Gebruik van Niet-gecertificierde randapparatuur kan storing voroorzaken in radio- of televisionontvangst.

Opmerking

Wijzigingen of modificaties niet uitdrukkelijk goedgekeurd door de fabrikant hunen hetrecht van de gebruiker op het gebruik van dit product ont geldig verklaren.

Gebruiksvoorwaarden

Dit apparaat voldoet aan Deel 15 van de FCC-voorschriften. Het gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat要去 alle ontvangen interferentie hunnen accepteren, waaronder interferentie die tot een ongewenste werkung kan leiden.

Opmerking: Canadese gebruikers

Dit Klasse B digitale apparaat voldoet aan Canadese ICES-003-specificities.

Uitleg over "Richtlijnen m.b.t. het Beheer van de Recycling en Verwijdering van Elektrische en Elektronische Afvalapparatuur"

Wanneer de gebruiker dit product Niet langer nodig heeft of het apparaat is aan het einde van+zijn levensduur, volg dan a.u.b.de nationale wetgeving en richtlijnen m.b.t. het de recycling van elektrische en elektronische afvalproducten om ons milieu te beschemen en LAST het product recylen door plaatselijke fabrikanten met nationaal herkende recyclingwalificaties.

Verwijdering van afvalapparatuur voor huishoudelijk gebruikers in de EU

Dit symbol op het product of op de verpakking ervan geeft aan dat het product Niet mag worden afgevoerd met ander huishoudelijk afval. Wanner u verbruike apparatuur aflankt, dan is het uw verantwoordelijkheid.Deze maar een inzamelpunt te brengen voor de recycling van elektrische en elektronische apparaten. De gescheden inameling en recycling van verbruike apparaten wanner deze worden afgedankt helpen natuurlijke grondstoffen te behouden en zorgen ervoor dat de apparaten worden hergebuikt op een wijze die de volksbezondheid en het milieu beschermen. Voor meer informatie over inzamelpunten voor de recycling van verbruike apparatuur, kunt u contact opnemen met uw gemeente, afvoerdiensten voor huishoudelijk afval of de winkel waar u het product had aangeschaf.

CE-verklaring van conformiteit

Acer Inc. verkaart hier bij dat deze LCD-monitor voldoet aan de essentièle vereisten en andere relevante bepalingen van EMCrichtlijn 2014/30/EU, Laagspanningsrichtlijn 2014/35/EU, en RoHS-richtlijn 2011/65/EU en Richtlijn 2009/125/EC betreffende totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energieverbruikende producten.

Monitors van Acer zich bestemd voor video en visuele weergave van informatie verkreten van elektronische apparatuur.

SPECIFICATIONS

LCD-schem	Besturingsystem TFT LCD-kleurenschem
	Afmetingen 27°B (69 cm)
	Pixel pitch 0,233 mm (H) X 0,233 mm (V)
	Helderheid 250 cd/m	2 (typisch)
	Contrast 10000000:1 Max	(ACM)
	Weergavehoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Schermotype VA
	H-frequentie 70,32 - 242,55 KHz
	V-frequentie 48 - 165 Hz
Kleuren 16,7 M kleur
Dotklok		HDMI: 590 MHzDP: 645,18 MHz
Maximale resolutie		HDMI: 2560x1440@144HZDP: 2560x1440@165HZ
Plug & Play VESA DDCCI/DDC2B
Energie-efficiëntieklasse A
* Jaartijks energieverbruik 44 (kWh) (alleen modellen me)		HDMI-ingang)
Stroomverbruik(op 200 nits)	Ingeschakelde modus	30 W (typisch)
	Slaapmodus	0,5 W (typisch)
	Uitgeschakelde modus(stand-by)	0,4 W (typisch)
Ingangsconnector		DPHDMI x 2
Invoer videosignaal		DPHDMI (alleen modellen met HDMI-ingang) (optioneel)
Luidsprekers		2W x 2 (alleen modellen met audio-ingang) (optioneel)
Maximale schermgrootte		Horizontal: 596,736mmVertical: 335,664mm
Voedingsbron		INGANG: 100-240 V ~ 50/60 Hz
Omgevingsvoorwaarden		Bedriifstemp.: 0° tot 40°COpslagtem.: -20° tot 60°CGebruiksvochtigheid: 20% tot 80%
Afmetingen		610,5 (B) x 446,3 (H) x 195,9 (D) mm
Gewicht (netto)		3,9 kg (netto)
Mechanismspecificities		Kantelen: -5° tot +20°Draaien: NeeHoogteafstelling: NeeRoteren: NeeVerwijderbare voet: Ja
Extreme bediening	Schakelaar/toetsen	Aan-/uitknopHotkey 1Hotkey 2Hotkey 2
	Functies	HelderheidRichtpuntTaalTime-out OSDZwartversterkingDoorzichtigheidOSD vergrendelenIngangAutom. BronKleurtemp.DP-formaatBreedbeeldmodusModisRGB-modusSneltoetstoewijingDDC/CIHDMI zwartiveauSnelstartmodusInformatie
		Grijswaarden6-assige tint6-as verzadigenVolumeDempenOver DriveAdaptieve SyncVRBVernieuwingst.
Specifications können per regio en/of model verschillen.

nnaaannnnnnaananae a n annnnaaennnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaennnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaannnnaaann

nannnnnnnnnnnnnnnn

aunauanrnnn 15 aonnu anu FCC nannnnae annnne aunnu ananu (1) aunnu annu nnnn nnnu uan (2) aunnu annu annu annu annu annu annu annu annu annu annu annu

wunu: yiuusinaunuun

aunnnnnae B nannnna aannnna ICES-003 yauanrnn

"aaanrnnnnaaannnnnnae aannnnnnaaennnnae

nnaaannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nnaaannnnnnaaennnnnnaeauueuue EU

aannnnnnaanennnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

CE

luAcer Inc. uauuunnnaLCD uuuuunnnnunununununununun unue EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, uau RoHS Directive 2011/65/EU uau Directive 2009/125/EC nunnnnnnnaaannnnaan a nnuuunnunnuuunnuuunnuu

Acer 1

y

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreiben product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standardarden werden toegepast:

EMC-richtlijn:2014/30/EU

EN55032:2015 Class B

EN55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013

LVD-richtlijn: 2014/35/EU

EN62368-1:2014+A11:2017

RoHS-richtlijn: 2011/65/EU

EN50581:2012

ErP-richtlijn: 2009/125/EG

Verordering (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2020.
