Produkttyp	LCD-skärm
Skärmstorlek	27 tum (69 cm)
Paneltyp	VA
Maximal upplösning	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Ljusstyrka	250 cd/m² (typisk)
Kontrast	100 000 000:1 max (ACM)
Svarstid	1 ms (VRB)
Betraktningsvinkel	178° horisontell / 178° vertikal (CR=10)
Visade färger	16,7 miljoner
Ingångskontakter	1x DisplayPort, 2x HDMI
Inbyggda högtalare	2 x 2 W (modeller med ljudingång)
Strömförsörjning	100-240 V ~ 50/60 Hz
Strömförbrukning (på)	30 W (typisk)
Strömförbrukning (standby)	0,5 W (typisk)
Mått (B x D x H)	610,5 x 446,3 x 195,9 mm
Nettovikt	3,9 kg
Lutning	-5° till +20°
Avtagbart stativ	Ja
Energiklass	A
Huvudfunktioner	ACM, Black Boost, Blåljus, Super Sharpness, Gamma, Färgtemperatur, Förinställda lägen, sRGB, Gråskala, 6-axlig nyans, 6-axlig mättnad, Volym, Ljud av, Reaktionstid, Adaptiv synkronisering, VRB
Rekommenderad rengöring	Mjuk trasa med lösningsmedelsfri lösning. Spraya inte direkt. Undvik ammoniak eller alkohol.
Förvaringstemperatur	-20°C till 60°C

Vanliga frågor - ED270UP ACER

Hur rengör jag skärmen på monitorn?

Stäng av monitorn och koppla bort adaptern. Spraya en lösningsmedelsfri rengöringslösning på en mjuk trasa och torka sedan försiktigt skärmen. Spraya aldrig direkt på skärmen och använd inte rengöringsmedel som innehåller ammoniak eller alkohol.

Vilka kablar behövs för att ansluta monitorn till en dator?

Använd en HDMI- eller DisplayPort-kabel beroende på din konfiguration. Monitorn har 2 HDMI-portar och 1 DP-port. Anslut först videokabeln, sedan strömkabeln.

Hur justerar jag bildinställningar som ljusstyrka och kontrast?

Tryck på Menu-knappen på monitorn för att öppna OSD. Använd navigeringsknapparna för att välja Ljusstyrka eller Kontrast, justera sedan med +/- knapparna

Vad gör jag om monitorn inte startar?

Kontrollera att strömkabeln är ordentligt ansluten och att eluttaget fungerar. Se till att monitorn är påslagen (strömknappen). Om indikatorn inte tänds, prova en annan strömkabel eller kontakta en auktoriserad tekniker.

Hur aktiverar jag Adaptiv synkronisering (Adaptive Sync)?

Funktionen Adaptive Sync finns i OSD-menyn. Navigera till alternativet 'Adaptiv synkronisering' och aktivera det. Detta kräver ett kompatibelt grafikkort och en DisplayPort- eller HDMI-kabel.

Vilken är den maximala upplösningen och uppdateringsfrekvensen som stöds?

Maximal upplösning är 2560 x 1440. Via HDMI kan du nå 144 Hz, medan du med DisplayPort kan uppnå upp till 165 Hz.

Är monitorn kompatibel med VESA-fäste?

Ja, stativet är avtagbart. Du kan ta bort stativet och montera monitorn på en VESA-kompatibel arm- eller väggfäste (ingår ej).

Hur justerar jag volymen på de inbyggda högtalarna?

Använd OSD-menyn: välj Volym och justera med navigeringsknapparna. Du kan även stänga av ljudet via alternativet Ljud av.

Vad betyder indikatorlampan på monitorn?

Strömindikatorn är vanligtvis blå vid normal drift och orange/röd i standbyläge. Om den blinkar kan det indikera att ingen videosignal finns.

Hur tar jag bort stativet från monitorn?

Placera monitorn med framsidan nedåt på en mjuk yta. Ta bort den svarta skruven med en skruvmejsel för att lossa stödarmen. Stativet lossnar sedan. Detta steg är nödvändigt för VESA-montering.

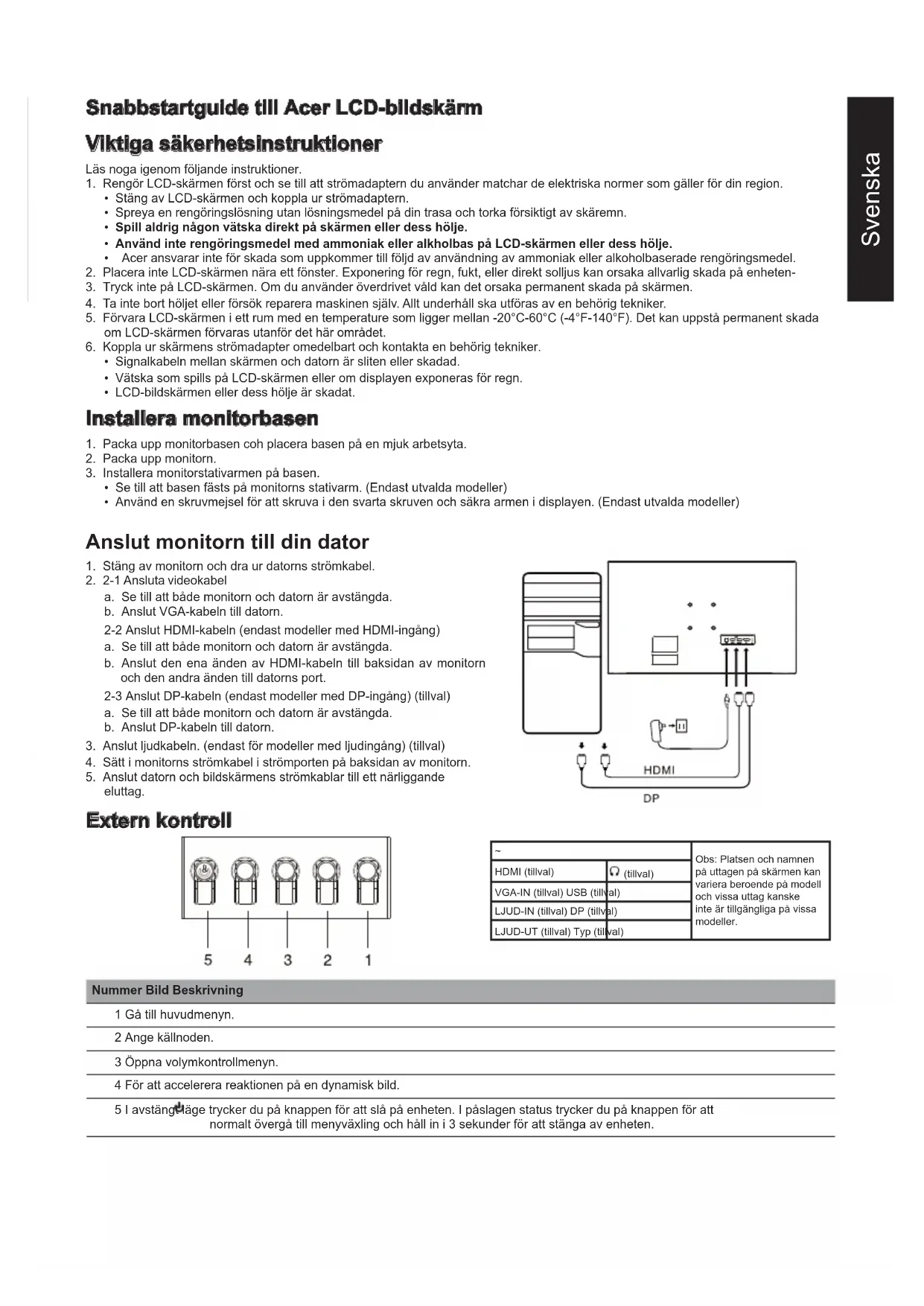

BRUKSANVISNING ED270UP ACER

Läs noga igenom följande instruktioner.

1. Rengör LCD-skärmen först och se till att strömadaptern du använder matchar de elektriska normer som gäller för din region.
2. Stäng av LCD-skärmen och koppla ur strömadaptern.
3. Spraya en rengöringslösning utan lösningsmedel på din trasa och torka försiktigt av skärmen.
4. Spill aldrig någon vätska direkt på skärmen eller dess hölje.
5. Använd inte rengöringsmedel med ammoniak eller alkoholbas på LCD-skärmen eller dess hölje.
6. Acer ansvarar inte för skada som uppkommit till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
7. Placera inte LCD-skärmen nära ett fönster. Exponering för regn, fukt eller direkt solljus kan orsaka allvarlig skada på enheten.
8. Tryck inte på LCD-skärmen. Om du använder överdrivet våld kan det orsaka permanent skada på skärmen.
9. Ta inte bort höljet eller försök reparera maskinen själv. Allt underhåll ska utföras av en behörig tekniker.
10. Förvara LCD-skärmen i ett rum med en temperatur som ligger mellan -20°C och 60°C (-4°F till 140°F). Det kan uppstå permanent skada om LCD-skärmen förvaras utanför detta område.
11. Koppla ur skärmens strömadapter omedelbart och kontakta en behörig tekniker.
12. Signalkabeln mellan skärmen och datorn är sliten eller skadad. Vätska som spills på LCD-skärmen eller om displayen exponeras för regn.
13. LCD-bildskärmen eller dess höjje är skadat.

Installera monitorbasen

1. Packa upp monitorbasen och placera basen på en mjuk arbetsyta.
2. Packa upp monitorn.
3. Installera monitorstativarmen på basen.
4. Se till att basen fästs på monitorns stativarm. (Endast utvalda modeller)
5. Använd en skruvmejsel för att skruva i den svarta skruven och säkra armen i displayen. (Endast utvalda modeller)

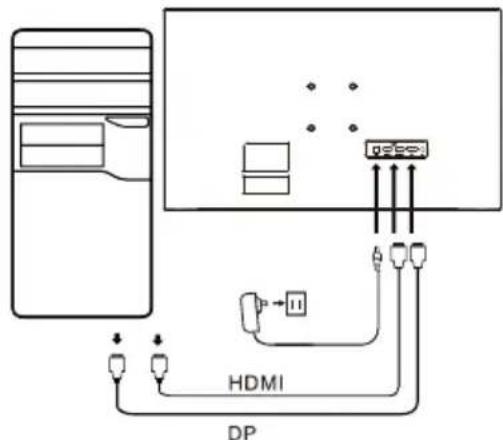

Anslut monitorn till din dator

1. Stäng av monitorn och dra ur datorns strömkabel.
2. 2-1 Ansluta videokabel

a. Se till att både monitorn och datorn är avstängda. b. Anslut VGA-kabeln till datorn.

a. Se till att både monitorn och datorn är avstängda. b. Anslut den ena änden av HDMI-kabeln till baksidan av monitorn och den andra änden till datorns port.

2-3 Anslut DP-kabeln (endast modeller med DP-ingång) (tillval)

a. Se till att både monitorn och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (endast för modeller med ljudingång) (tillval)
2. Sätt monitorns strömkabel i strömporten på baksidan av monitorn.
3. Anslut datorn och bildskärmens strömkablar till ett närliggande eluttag.

Externkontroll

~		Obs: Platsen och namnen på uttagen på skärmen kan variera beroende på modell och vissa uttag kanske inte är tillgangliga på vissa modeller.
HDMI (tillval)	Ø (tillval)
VGA-IN (tillval) USB (tillval)
LJUD-IN (tillval) DP (tillval)
LJUD-UT (tillval) Typ (tillval)

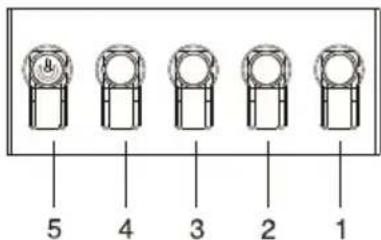

1 Gå till huvudmenyn. 2 Ange källnoden. 3 Öppna volymkontrollmenyn. 4 För att accelerera reaktionen på en dynamisk bild. 5 I avstängt läge trycker du på knappen för att slå på enheten. I påslaget läge trycker du på knappen för att normalt övergå till menyväxling och håll in i 3 sekunder för att stänga av enheten.

Regel- och säkerhetskrav

FCC-meddelande

Utrustningen har testats och uppfyller gränsvärdena för en digital enhet klass B, i enlighet med artikel 15 i FCC-reglerna. Dessa gränser är utformade för att erbjuda skäligt skydd mot skadlig störning när utrustningen är installerad i ett bostadsområde. Utrustningen genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka störningar i radiokommunikationen.

Det finns dock ingen garanti att störningar inte sker i en specifik installation. Om enheten orsakar störningar i radio- eller TV-mottagningen (som kan avgöras genom att stänga av och sätta på enheten), rekommenderas att användaren vidtar en eller flera av följande åtgärder för att eliminera störningar.

• Justera om riktningen eller positionen för mottagningsantennen.
• Öka avståndet mellan enheten och mottagaren.
• Anslut enheten till ett eluttag som inte är inkopplat i kretsen till vilken mottagaren är ansluten.
• Kontakta din återförsäljare eller en erfaren radio-TV-tekniker för att få hjälp.

Obs!

För att förhindra skada på monitorn ska du inte lyfta monitorn i stativet.

Obs: kabel med hölje

Alla anslutningar till andra datoranordningar måste kopplas genom kablar med hölje i enlighet med EMC-reglerna.

Obs: perifera enheter

Endast certifierade perifera enheter (inmatnings-/utmatningsenheter, terminaler, skrivare etc.) som uppfyller gränsvärden enligt klass B ska anslutas till enheten. Användning av ocertifierade perifera enheter kan orsaka störningar i radio- och TV-mottagningen.

Obs!

Alla ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan inverka på användarens behörighet att använda den här produkten.

Driftsförhållanden

Denna enhet uppfyller Del 15 av FCC:s regler. Drift förutsätter att följande två villkor uppfylls: (1) den här enheten får inte orsaka störningar och (2) den här enheten måste kunna ta emot störningar, inklusive störningar som kan orsaka oönskad användning.

Obs: Kanadensiska användare

Den här digitala klass B-enheten uppfyller specifikationerna för kanadensisk ICES-003.

Förklarande kommentar rörande "Förordningar kring hantering av elektriskt och elektroniskt avfall vid återvinning och kassering"

För att bättre skydda och ta hand om vår planet, ska användaren när den inte längre används vid livslängdens slut följa nationella lagar och regler vid återvinning av elektriskt och elektroniskt produktavfall och återvinna den genom lokala tillverkare med nationellt uppmärksammade återvinningskvalifikationer.

Undantag av avfallsutrustning för EU-hushållsanvändare

Denna symbol på produkten eller dess förpackning indikerar att produkten inte får kasseras i det vanliga hushållsavfallet. Vid kassering av använda enheter är det ditt ansvar att ta den till en uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. De separata platserna för återvinning av förbrukade enheter bidrar till att bevara våra naturresurser och säkerställer att de återvinns på ett sätt som skyddar den mänskliga hälsan och miljön. För mer information om återvinningspunkter för använda enheter, kontakta ditt lokala stadskontor, hushållsavfall och handla där du köpt produkten.

CE-deklaration om överensstämmelse

Härmed deklarerar Acer Inc., att denna LCD-monitor uppfyller kraven i enlighet med andra relevanta föreskrifter i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU samt direktiv 2009/125/EC med hänsyn till upprättandet av ett ramverk för inställning av ekodesignkrav för energirelaterade produkter.

Acer-monitorn övervakas för video- och bildvisning av information som inhämtats från elektroniska enheter.

SPECIFIKATION

LCD-panel	Drivsystem TFT fãrg-LCD
	Storlek 27" W (69 cm)
	Pixelpitch 0,233 mm (H) x 0	233 mm (B)
	Ljusstyrkka 250 cd/m	2 (typiskt)
	Kontrast 100 000 000:1 Max	(ACM)
	Visningsbar vinkel 178° (H)	178° (V) (CR=10)
	Svarstid 1 ms (VRB)
	Paneltyp VA
	H-frekvens 70,32 - 242,55 KHz
	V-frekvens 48 - 165 Hz
Skärmfärger 16,7 Miljoner fãrger
Pixelklocka		HDMI: 590 MHzDP: 645,18 MHz
Maximal upplösning		HDMI: 2560 x 1440 @ 144 HzDP: 2560 x 1440 @ 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetklass A
* Ärligt energiförbruk 44 (kWh) (for HDMI-ingångsmodell)
Strömforbrukning(vid 200 nits)	På länge	30 W (Typiskt)
	Vilolåge	0,5 W (Typiskt)
	Avstnqt länge (Stand By)	0,4 W (Typiskt)
Ingängskontakt		DPHDMI x2
Ingängsvideosignal		DPHDMI (Endast HDMI-ingångsmodell) (Tillval)
Högtalare		2 W x 2 (endast for modeller med ljudingång) (Tillval)
Största skärnstorlek		Horisontell: 596,736 mmVertical: 335,664 mm
Strömköllia		INGANG: 100-240 V~ 50/60 Hz
Mijlövervöganden		Drifttemperatur: 0° till 40°CForvaringstemperatur: -20° till 60°CDriftsluffuktighet: 20% till 80%
Mätt		610,5 (B) x 446,3 (H) x 195,9 (D) mm
Vikt (netto)		3,9 kg (netto)
Funktionsspecifikationer		Lutning: -5° till +20°Vridning: NejHöjdjustering: NejPivå: NejAvtagbar bas: Ja
Externalkontroller	Reglageknappar	StrömknappHotkey 1Hotkey 2Hotkey 2
	Funktioner	LjusstyrkkaMälpunktKontrastSpråkBlätt ljesOSD-timeoutSvart boostLjusbildOSD-lasSuperskärpaInmatningGammaAutomatiskällaFäretemperatrurDP-formatVidlägesRGB-lägeTildelning av snabbtangentLaget gräskalaDDC/CIFäreton 6 axlarHDMI svart nivAmättnad 6 axlarSnabbstartslägeInformationDämpaOverDriveAnpassad synchroniseringVRBAntal upddateringsfrekvenser
Specificationerna varierar after modell och/eller region.
