ED270UP - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Bildschirmgröße	27 Zoll (69 cm)
Paneltyp	VA
Maximale Auflösung	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Helligkeit	250 cd/m² (typisch)
Kontrast	100.000.000:1 max. (ACM)
Reaktionszeit	1 ms (VRB)
Blickwinkel	178° horizontal / 178° vertikal (CR=10)
Farben	16,7 Millionen
Eingangsanschlüsse	1x DisplayPort, 2x HDMI
Integrierte Lautsprecher	2 x 2 W (Modelle mit Audioeingang)
Stromversorgung	100-240 V ~ 50/60 Hz
Stromverbrauch (eingeschaltet)	30 W (typisch)
Stromverbrauch (Standby)	0,5 W (typisch)
Abmessungen (B x T x H)	610,5 x 446,3 x 195,9 mm
Nettogewicht	3,9 kg
Neigung	-5° bis +20°
Abnehmbarer Standfuß	Ja
Energieeffizienzklasse	A
Hauptfunktionen	ACM, Schwarzboost, Blaulichtfilter, Super Sharpness, Gamma, Farbtemperatur, Voreingestellte Modi, sRGB, Graustufen, 6-Achsen-Farbton, 6-Achsen-Sättigung, Lautstärke, Stumm, Reaktionsrate, Adaptive Sync, VRB
Empfohlene Reinigung	Weiches Tuch mit lösungsmittelfreier Lösung. Nicht direkt sprühen. Ammoniak oder Alkohol vermeiden.
Lagertemperatur	-20°C bis 60°C

Häufig gestellte Fragen - ED270UP ACER

Wie reinige ich den Bildschirm des Monitors?

Schalten Sie den Monitor aus und ziehen Sie den Netzadapter ab. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch und wischen Sie dann vorsichtig über den Bildschirm. Sprühen Sie niemals direkt auf den Bildschirm und verwenden Sie keine Reinigungsmittel auf Ammoniak- oder Alkoholbasis.

Welche Kabel werden benötigt, um den Monitor an einen Computer anzuschließen?

Verwenden Sie je nach Konfiguration ein HDMI- oder DisplayPort-Kabel. Der Monitor verfügt über 2 HDMI- und 1 DP-Anschluss. Schließen Sie zuerst das Videokabel an, dann das Netzkabel.

Wie stelle ich Anzeigeoptionen wie Helligkeit und Kontrast ein?

Drücken Sie die Menü-Taste am Monitor, um das OSD zu öffnen. Verwenden Sie die Navigationstasten, um Helligkeit oder Kontrast auszuwählen, und passen Sie sie mit den +/- Tasten an.

Was tun, wenn der Monitor nicht einschaltet?

Überprüfen Sie, ob das Netzkabel richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Monitor eingeschaltet ist (Ein-/Aus-Taste). Wenn die Anzeige nicht leuchtet, versuchen Sie ein anderes Netzkabel oder wenden Sie sich an einen autorisierten Techniker.

Wie aktiviere ich Adaptive Sync?

Die Funktion Adaptive Sync ist über das OSD-Menü verfügbar. Navigieren Sie zur Option 'Adaptive Sync' und aktivieren Sie sie. Dazu ist eine kompatible Grafikkarte und ein DisplayPort- oder HDMI-Kabel erforderlich.

Was sind die maximale Auflösung und die unterstützte Bildwiederholfrequenz?

Die maximale Auflösung beträgt 2560 x 1440. Über HDMI können Sie 144 Hz erreichen, während Sie mit DisplayPort bis zu 165 Hz erreichen.

Ist der Monitor mit einer VESA-Halterung kompatibel?

Ja, der Standfuß ist abnehmbar. Sie können den Fuß entfernen und den Monitor an einem VESA-kompatiblen Schwenkarm oder einer Wandhalterung befestigen (nicht im Lieferumfang enthalten).

Wie stelle ich die Lautstärke der integrierten Lautsprecher ein?

Verwenden Sie das OSD-Menü: Wählen Sie Lautstärke aus und passen Sie sie mit den Navigationstasten an. Sie können auch über die Option Stummschalten die Stummschaltung aktivieren.

Was bedeutet die Leuchtanzeige am Monitor?

Die Betriebsanzeige ist im Normalbetrieb blau und im Standby-Modus orange/rot. Wenn sie blinkt, kann dies auf ein fehlendes Videosignal hinweisen.

Wie baue ich den Standfuß des Monitors ab?

Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Unterlage. Entfernen Sie die schwarze Schraube mit einem Schraubendreher, um den Arm der Halterung zu lösen. Der Fuß lässt sich dann abnehmen. Dieser Vorgang ist für die VESA-Montage erforderlich.

BEDIENUNGSANLEITUNG ED270UP ACER

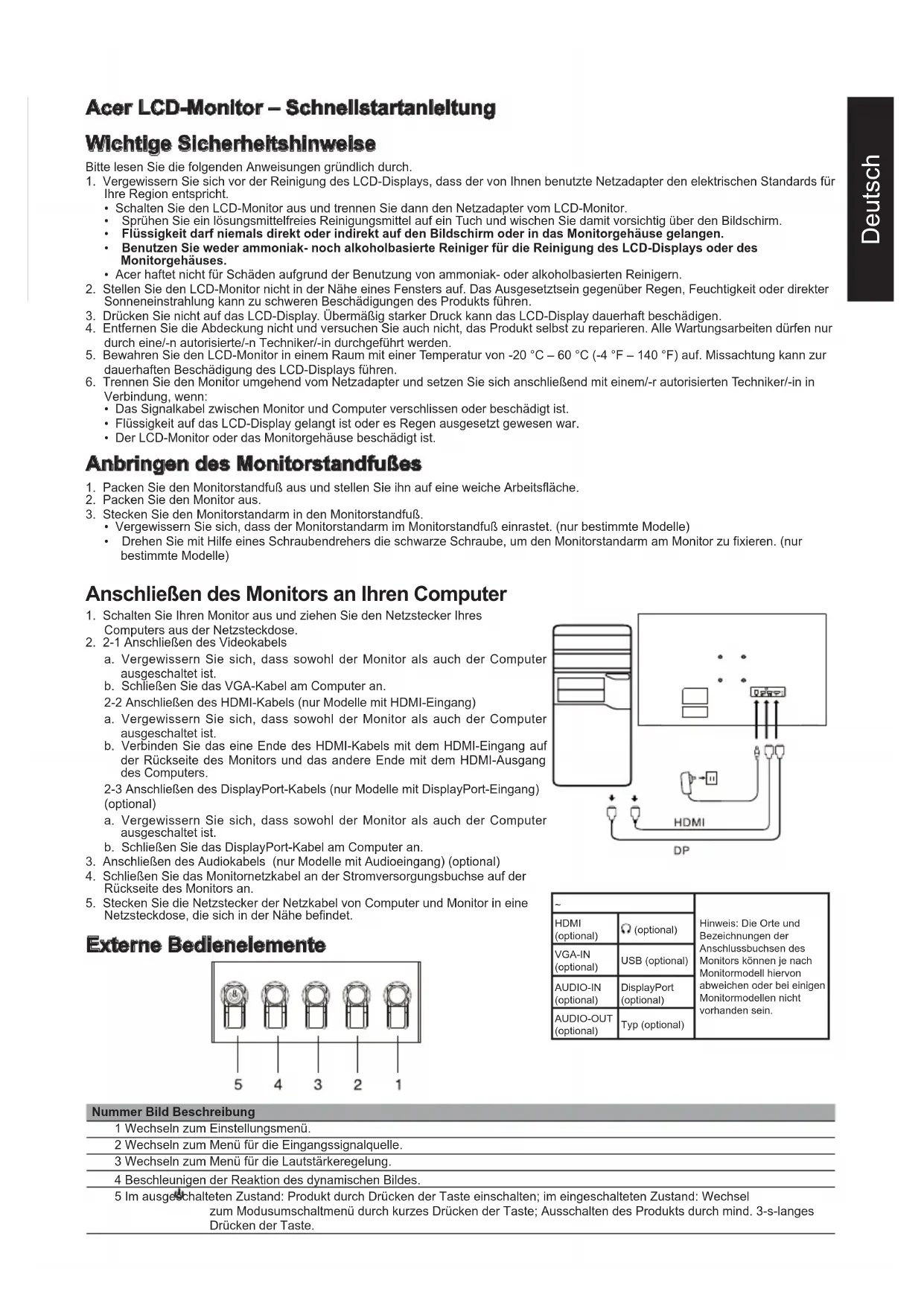

Acer LCD-Monitor - Schnellstartanleitung

Wichtige Sicherheitshinweise

Bitte lessen Sie die folgenden Anweisungen grundlich durch.

1. Vergewisern Sie sich vor der Reinigung des LCD-Displays, dass der von Ihnen benutzte Netzadapter den elektrischen Standards für ihre Region entspricht.

Schalten Sie den LCD-Monitor aus und trennen Sie dann den Netzadapter vom LCD-Monitor.
Sprhen Sie ein losungsmittelfreies Reinigungsmittel auf ein Tuch und wischen Sie damit vorsichtig über den Bildschirm.
Flussigkeit dar niemals direkt oder indirect auf den Bildschirm oder in das Monitorgehause gelangen.
- Benutzen Sie weder ammoniak- noch alkoholbasierte Reiniger für die Reinigung des LCD-Displays oder des Monitorgehäuses.
- Acer haftet nicht für Schäden aufgrund der Benutzung von ammoniak- oder alkoholbasierten Reinigern.

1. Stellen Sie den LCD-Monitor nicht in der Höhe eines Fensters auf. Das Ausgesetztsein gegenüber Regen, Feuchtigkeit oder direkter Sonneneinstrahlung kann zu schweren Beschädigungen des Produkts führen.

2. Drucken Sie nicht auf das LCD-Display, Übermäßig starker Druck kann das LCD-Display dauerhaft beschädigen.

3. Entferen Sie die Abdeckung nicht und versuchen Sie auch nicht, das Produkt selbst zu reparieren. Alle Wartungsarbeiten dürfen nur durch eine/-n autorisierte/-n Techniker/-in durchgeführt werden.
4. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur von -20 °C - 60 °C (-4 °F - 140 °F) auf. Missachtung kann zura dauerhaften Beschädigung des LCD-Displays führen.

5. Trennen Sie den Monitor umgehend vom Netzadapter und setzen Sie sich anschließend mit einem/-r autorisierten Techniker/-in in Verbindung, wenn:

6. Das Signalkabel zwischen Monitor und Computer verschlissen oder beschädigt ist.
   Flüssigkeit auf das LCD-Display gelangt ist oder es Regen ausgesetzt gewesen war.

7. Der LCD-Monitor oder das Monitorgehäuse beschädigt ist.

AnbringendesMonitorstandfuBes

1. Packen Sie den Monitorstandfuß aus und stellen Sieihn auf eine weiche Arbeitsfläche.
2. Packen Sie den Monitor aus.

3. Stecken Sie den Monitorstandarm in den Monitorstandfuß. Vergewisern Sie sich, dass der Monitorstandarm im Monitorstandfuß einrastet. (nur bestimmte Modelle)

4. Drehen Sie mit Hilfe eines Schraubendrehers die schwarze Schraube, um den Monitorstandarm am Monitor zu fixieren. (nur bestimmte Modelle)

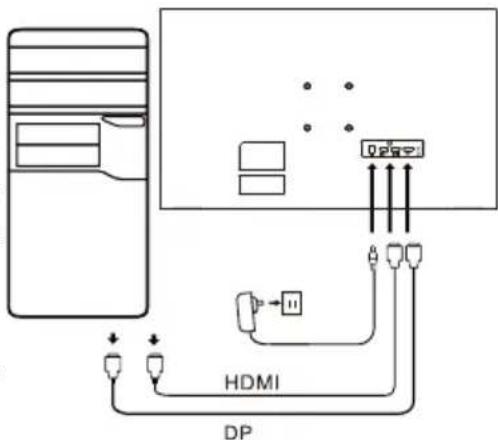

Anschließlich des Monitors an ihren Computer

1. Schalten Sie ihren Monitor aus undziehen Sie den Netzstecker Ihres Computers aus der Netzsteckdose.
2. 2-1 Anschlieben des Videokabels

a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. SchlieBen Sie das VGA-Kabel am Computer an.
2-2 Anschlieben des HDMI-Kabels (nur Modelle mit HDMI-Eingang)
a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Verbinden Sie das eine Ende des HDMI-Kabels mit dem HDMI-Eingang auf der Rückseite des Monitors und das andere Ende mit dem HDMI-Ausgang des Computers.
2-3 Anschlieben des DisplayPort-Kabels (nur Modelle mit DisplayPort-Eingang) (optional)
a. Vergewissern Sie sich, dass sowohl der Monitor als auch der Computer ausgeschaltet ist.
b. Schlieben Sie das DisplayPort-Kabel am Computer an.

1. Anschlieben des Audiokabels (nur Modelle mit Audioeingang) (optional)
2. Schließen Sie das Monitornetzkel an der Stromversorgungsbuchse auf der Rückseite des Monitors an.
3. Stecken Sie die Netzstecker der Netzkabel von Computer und Monitor in eine Netzsteckdose, die sich in der Höhe befindet.

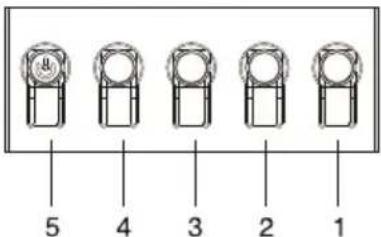

Externe Bedienelemente

~		Hinweis: Die Orte und Bezeichnungen der Anschlussbuchsen des Monitors können je nach Monitormodell hiervon abweichen oder bei einigen Monitormodellen nicht vorhanden sein.
HDMI (optional)	(optional)
VGA-IN (optional)	USB (optional)
AUDIO-IN (optional)	DisplayPort (optional)
AUDIO-OUT (optional)	Typ (optional)

Nummer Bild Beschreibung

1 Wechseln zum Einstellungsmenu.
2 Wechseln zum Menu für die Eingangssignalquelle.
3 Wechseln zum Menu für die Lautstärkeregelung
4 Beschleunigen der Reaktion des dynamischen Bildes.
5 Im ausgeschalteten Zustand: Produkt durch Drucken der Taste einschalten; im eingeschalteten Zustand: Wechsel zum Modusumschaltmenü durch kurzes Drucken der Taste; Ausschalten des Produkts durch mind. 3-s-langes Drucken der Taste.

Bestimmungen und Vorschriften

FCC-Vorschriften

Dieses Gerat wud gema Te 15 der FCC-Bestimmungen getestet und als konform mit den Grenzwert eines Gerats der Klass B befunden. These Grenzwerte dienen der Sicherstellung eines angemessenen Schutzges gegen schwerwiegende Storungen, wenn das Produkt in Wohnumgebungen installiert ist. Die Energie der Funkfrequenzen, die das Gerat erzeugt, verwendet und abstrahlt, kann bei unsachgemacher Installation und Nichtbefolgung dieser Anleitung zu Storungen des Funkverkehrs führen.

Das bedeutet jedoch nicht, dass bei einer bestimmten Installation keine Störung auftreten kann. Wenn das Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was leicht durch Aus- und Einschalten des Produkts Herausgefunden werden kann), dann wird dem/der Benutzer/-in empfohlen, die Störung durch eine oder mehrere der nachstehenden Maßnahmen zu beseitigen:

• Neausrichtung und Standortänderung der Empfängerantenne.
• Vergroßerung des Abstands zwischen Produkt und Empfänger.
  Stromanschluss des Produkts an einer Netzsteckdose, die vom Stromkreis der Netzsteckdose des Empfängers verschieten ist.
  Rucksprache mit Ihrem-/r Fachhandlcer/-in oder einem/einer erfahrenen Radio- und Fernsehtechniker/-in.

Hinweis

Heben Sie den Monitor zur Vermeidung möglicher Beschädigungen nicht an seinem Standfuß an.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Datenverarbeitungsgeräten müssen über abgeschirmte Kabel hergestellt werden, um den EMV-Bestimmungen zu entsprechen.

Hinweis: Peripheriegeräte

An das Gesagt durren nur zugelassene Peripheriegerate (Eingabe-/Ausgabegere, Endgerate, Drucker usw.) angeschlssen werden, bei denen die Einhaltung der Grenzwerte der Klasse B zertifiziert ist. Die Benutzung von nicht zertifizierten Peripheriegeraten kann Störungen des Radio- und Fernsehempfangs verursachen.

Hinweis

Jegliche Änderung oder Modifikation, die nicht ausdrücklich durch den Hersteller genehmigt worden ist, kann zum Erlöschen der Produktbetriebserlaubnis für den/die Benutzer/-in führen.

Betriebsbedingungen

Dieses Gerat erfuft Teil 15 der FCC-Bestimmungen. Der Betrieb ist Gegenstand der beiden nachstehenden Bedingungen: (1) Dieses Gerat dar feine funktechnischen Störungen verursachen und (2),这点 Gerat mus unanfällig gegenüber beliebigen empfangenen Störungen sein, einschließlich solcher, die einen unerwünschten Betrieb verursachen konnen.

Hinweis: Benutzer in Kanada

Dieses digitale Klasse-B-Gerät entspricht den Vorschriften der kanadischen Richtlinie ICES-003.

Anmerkungen zu „Richtlinien zum Recycling und zur Entsorgung von elektrischen und elektronischen Altgeräten“

Wenn Sie这点 Prodkt nicht langer benotigen oder seine Lebensdauer abgelaufen ist, dann befolgen Sie die Richtlinien zum Recycling und zur Entsorgung elektrischer und elektronischer Altgeräten und entsorgen es über einen Hersteller vor Ort, der staatlich anerkannte Recyclingqualifikationen besitzt.

Entsorgung von elektrischen und elektronischen Altgeräten für EU-Haushalte

Dieses Symbol auf dem Produkt oder seiner Verpackung zeigt an, dass thesee Produkt nicht zusammen mit dem gewohnlichen Haushaltsmull entsorgt werden darf. Wenn Sie elektrische und elektronische Altgerate entsorgen, dann liegt es in Ihrer Verantwortung, die zu einer Sammelstelle zu bringen, die elektrische und elektronische Altgerate recyclelt. Das separate Sammeln und Recyclcn elektrischer und elektronischer Altgerate zum Zeitpunkt der Entsorgung hilft, naturliche Ressourcen zu schonen und sanzerzustellen, dass sie auf eine Art und Weise recyclelt werden, die die Umwelt und die menschliche Gesundheit schutzt. Wenden Sie sichitte für weitere Informationen zum Recycling thesees Produkts an das fur Sie zustandige Stadtamt, das orltliche Entsorgungsunternehmen oder das Geschäft, in dem Sie das Produkt erworben haben.

CE-Konformitätserklarung

Hiermit erklart Acer Inc., dass dieser LCD-Monitor mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte übereinstimmt.

Der Acer-Monitor ist für die Anzeige von Videos und der visuellen Darstellung von Informationen vorgesehen, die er von elektrischen Geräten empfängt.

TECHNISCHE DATEN

LCD-Anzeige	Ansteuersystem TFT-Farb-LCD
	Bildschirmdiagonale 27" Breitbild (69 cm)
	Pixelabstand 0,233 mm (horiz.) x 0,233 mm (vert.)
	Helligkeit 250 cd/m	2 (typisch)
	Kontrast 100000000:1 Max. (ACM)
	Blickwinkel 178° (horiz.), 173° (vert.) (CR = 10)
	Reaktionszeit 1 ms (VRB)
	Bildschirmtyp k. A.
	Horiz. Freqenz 70,32 - 242,55 KHz
	Vert. Freqenz 48 - 165 Hz
Displayfarben 16,7 Mio. Farben
Pixelakt		HDMI: 590 MHzDisplayPort: 645,18 MHz
Maximale Auflösung		HDMI: 2560 x 1440 bei 144 HzDisplayPort: 2560 x 1440 bei 165 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse A
* Jährlicher Energieverbrauch 44 (kWh) (für Modelle mit HDM-Eingang)
Leistungsaufnahme (bei 200 Nits)	Im Modus Eingeschaltet	30 W (typ.)
	Im Schlaf-Modus	0,5 W (typ.)
	Im ausgeschiedten Zustand (Standby)	0,4 W (typ.)
Eingangsbuchse		DP2 x HDMI
Videoeingangssignal		DPHDMI (nur für Modelle mit HDMI-Eingang) (optional)
Laufsprecher		2 x 2 W (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 596,736 mmVertical: 335,664 mm
Stromquelle		EINGANG: 100 - 240 V - 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 0 °C bis 40 °CLagertemperatur: -20 °C bis 60 °CBetriebsluftfeuchtigkeit: 20 % bis 80 %
Abmessungen		610,5 (B) x 446,3 (H) x 195,9 (T) mm
Nettogewicht		3,9 kg (netto)
Mechanische Spezifikationen		Neigbar: -5° bis +20°Schwenkbar: NeinHöhenverstellbar: NeinDrehbar: NeinAbnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein/Aus-TasteSchnellwahltaste 3Schnellwahltaste 1Schnellwahltaste 2
	Funktionen	HelligkeitZielpunktKrontraspischeSpecheBlaufichtOSD-DauerSchwarzerst.TransparenzOSD-SperreSuperscharfEingangAuto-QuelleFarbtemp.DP-FormatBildformatesRGB-ModusSchnelltastenzuweisungGrauskala-ModusDDC/CI6-Achs.-FarbstonHDMI-Schwarzp.6-Achs.-Sattig.Schnellstartmod.LautstärkeStummOver DriveAdaptiveSyncVRBAkt.-Freq.-Nr.
Die genaue technische Ausstattung ist je nach Modell und/oder Region entsprechlich.

Anleitungen und weitere Dokumente für Ihr Acer-Produkt finden Sie auf der officiellen Acer-Support-Website.
* Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Nummer Bild Beskrivning

Bemaerk: Afskaermet kabel

Nummer Bilde Beskrivelse

Konformitätserklarung

Wir,

Acer Incorporated

(,x^ = 0 bis 9,a bis z,A bis Z oder Leerzeichen)

Wir, Acer Incorporated, erklaren hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2015 Class B

EN55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013

LVD-Richtlinie: 2014/35/EU

EN62368-1:2014+A11:2017

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

品 Okodesign-Richtlinie (ErP): 2009/125/EG

Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2020.

RaIb

RU Jan /leitender Manager
Acer Incorporated (Taipeh, Taiwan)

Jan.15,2020

Datum
