ED270UP - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Ekrano dydis	27 coliai (69 cm)
Plokštės tipas	VA
Maksimali raiška	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Šviesumas	250 cd/m² (tipinis)
Kontrastas	100 000 000:1 maks. (ACM)
Reakcijos laikas	1 ms (VRB)
Žiūrėjimo kampas	178° horizontaliai / 178° vertikaliai (CR=10)
Rodomos spalvos	16,7 milijonai
Įvesties jungtys	1x DisplayPort, 2x HDMI
Integruoti garsiakalbiai	2 x 2 W (modeliai su garso įvestimi)
Maitinimas	100-240 V ~ 50/60 Hz
Elektros suvartojimas (įjungtas)	30 W (tipinis)
Elektros suvartojimas (budėjimo režimas)	0,5 W (tipinis)
Matmenys (I x G x A)	610,5 x 446,3 x 195,9 mm
Neto svoris	3,9 kg
Pakreipimas	-5° iki +20°
Nuimamas stovas	Taip
Energinio efektyvumo klasė	A
Pagrindinės funkcijos	ACM, Juodos spalvos stiprinimas, Mėlyna šviesa, Super ryškumas, Gama, Spalvų temperatūra, Iš anksto nustatyti režimai, sRGB, Pilkumo lygis, 6 ašių atspalvis, 6 ašių sodrumas, Garsas, Tylus režimas, Reakcijos greitis, Adaptyvus sinchronizavimas, VRB
Rekomenduojamas valymas	Minkšta šluoste su tirpiklio neturinčiu tirpalu. Nepurkšti tiesiai ant ekrano. Vengti amoniako ar alkoholio.
Laikymo temperatūra	-20°C iki 60°C

Dažnai užduodami klausimai - ED270UP ACER

Kaip išvalyti monitoriaus ekraną?

Išjunkite monitorių ir atjunkite adapterį. Ant minkštos šluostės purškite valymo tirpalą be tirpiklio, tada švelniai nuvalykite ekraną. Niekada nepurkškite tiesiai ant ekrano ir nenaudokite amoniako ar alkoholio turinčių valiklių.

Kokių kabelių reikia monitoriui prijungti prie kompiuterio?

Naudokite HDMI arba DisplayPort kabelį pagal savo konfigūraciją. Monitorius turi 2 HDMI prievadus ir 1 DP prievadą. Pirmiausia prijunkite vaizdo kabelį, tada maitinimo kabelį.

Kaip sureguliuoti ekrano parametrus, pvz., ryškumą ir kontrastą?

Paspauskite monitoriaus Meniu mygtuką, kad atidarytumėte OSD. Naudokite naršymo mygtukus, kad pasirinktumėte Ryškumą arba Kontrastą, tada reguliuokite +/- mygtukais.

Ką daryti, jei monitorius neįsijungia?

Patikrinkite, ar maitinimo kabelis tinkamai prijungtas ir ar elektros lizdas veikia. Įsitikinkite, kad monitorius įjungtas (maitinimo mygtukas). Jei indikatorius neužsidega, išbandykite kitą maitinimo kabelį arba kreipkitės į įgaliotą techniką.

Kaip įjungti adaptyvų sinchronizavimą (Adaptive Sync)?

Funkcija Adaptive Sync pasiekiama per OSD meniu. Eikite į 'Adaptyvus sinchronizavimas' parinktį ir įjunkite. Tam reikia suderinamos vaizdo plokštės ir DisplayPort arba HDMI kabelio.

Kokia maksimali raiška ir palaikomas atnaujinimo dažnis?

Maksimali raiška yra 2560 x 1440. Per HDMI galite pasiekti 144 Hz, o naudodami DisplayPort galite pasiekti iki 165 Hz.

Ar monitorius suderinamas su VESA laikikliu?

Taip, stovas yra nuimamas. Galite nuimti stovą ir pritvirtinti monitorių prie reguliuojamos rankos arba sieninio laikiklio, suderinamo su VESA (nepridedamas).

Kaip sureguliuoti integruotų garsiakalbių garsumą?

Naudokite OSD meniu: pasirinkite Garsas ir reguliuokite naršymo mygtukais. Taip pat galite išjungti garsą naudodami 'Tylus' parinktį.

Ką reiškia monitoriaus indikatorius?

Maitinimo indikatorius paprastai yra mėlynas normaliai veikiant ir oranžinis/raudonas budėjimo režimu. Jei jis mirksi, tai gali reikšti vaizdo signalo nebuvimą.

Kaip nuimti monitoriaus stovą?

Padėkite monitorių ekranu žemyn ant minkšto paviršiaus. Atsuktuvu atsukite juodą varžtą, kad atlaisvintumėte stovo ranką. Tada stovas atsikabina. Ši procedūra būtina VESA montavimui.

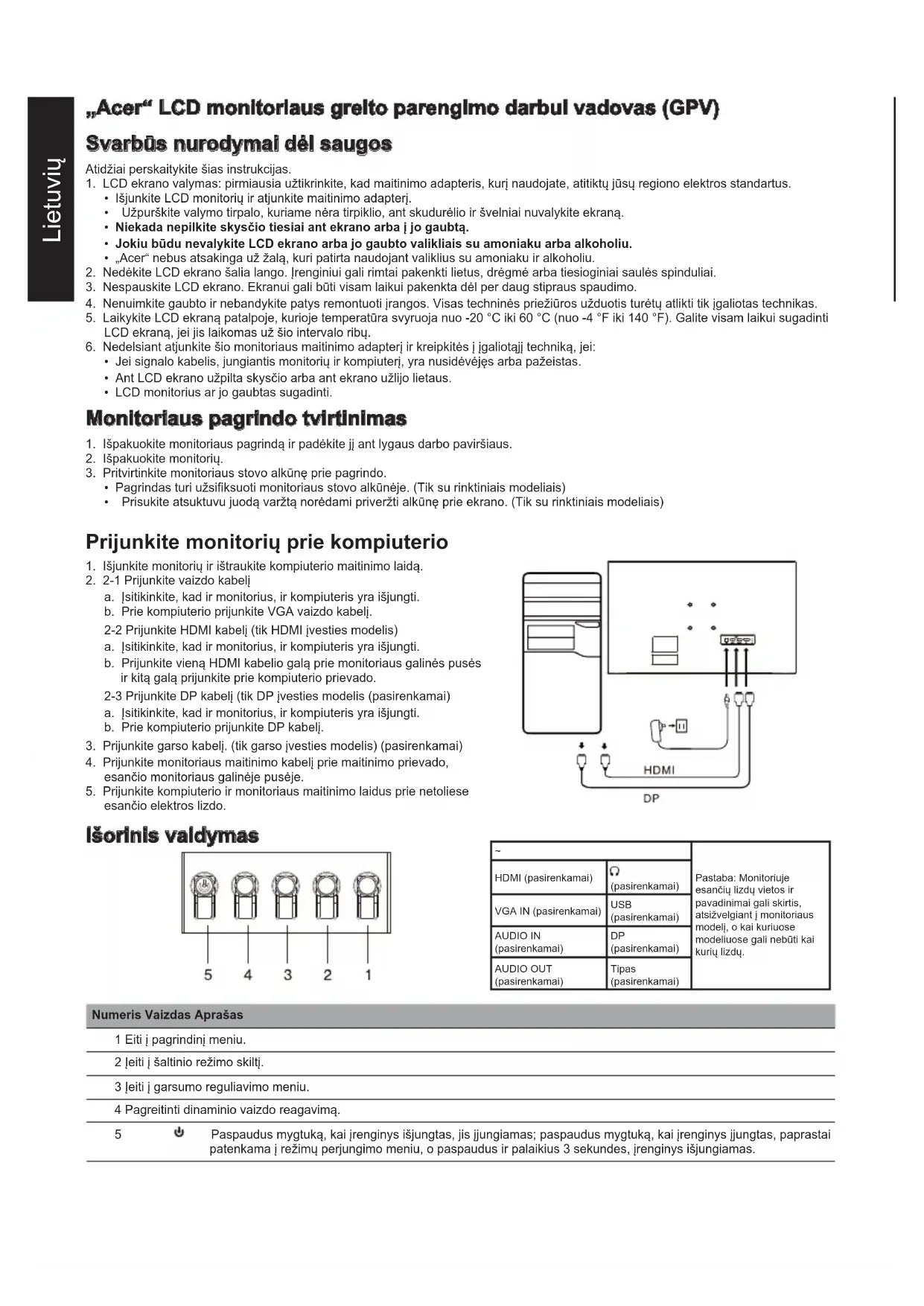

NAUDOJIMO INSTRUKCIJA ED270UP ACER

Svarbūs nurodymai dėl saugos

1. LCD ekrano valymas: pirmiausia įsitikinkite, kad maitinimo adapteris, kurį naudojate, atitinka jūsų regiono elektros standartus.
2. Išjunkite LCD monitorių ir atjunkite maitinimo adapterį. Užpurkškite valymo tirpalo, kuriame nėra tirpiklio, ant skudurėlio ir švelniai nuvalykite ekraną.
3. Niekada nepilkite skysčio tiesiai ant ekrano arba į jo gaubtą.
4. Jokiu būdu nevalykite LCD ekrano arba jo gaubto valikliais su amoniaku arba alkoholiu. Atsisakome atsakomybės už žalą, kurią patirta naudojant valiklius su amoniaku ir alkoholiu.
5. Nedėkite LCD ekrano šalia lango. Įrenginiui gali rimtai pakenkti lietus, drėgmė arba tiesioginiai saulės spinduliai.
6. Nespauskite LCD ekrano. Ekranui gali būti visam laikui pakenkta dėl per daug stipraus spaudimo.
7. Nenuimkite gaubto ir nebandykite patys remontuoti įrangos. Visas techninės priežiūros užduotis turėtų atlikti tik įgaliotas technikas.
8. Laikykite LCD ekraną patalpoje, kurioje temperatūra svyruoja nuo -20 °C iki 60 °C (nuo -4 °F iki 140 °F). Galite visam laikui sugadinti LCD ekraną, jei jis laikomas už šio intervalo ribų.
9. Nedelsiant atjunkite šio monitoriaus maitinimo adapterį ir kreipkitės į įgaliotąjį techniką, jei:
10. Jei signalo kabelis, jungiantis monitorių ir kompiuterį, yra nusidėvėjęs arba pažeistas.
11. Ant LCD ekrano užpilta skysčio arba ant ekrano užlijo lietaus. LCD monitorius ar jo gaubtas sugadinti.

Monitoriaus pagrindo tvirtinimas

1. Išpakuokite monitoriaus pagrindą ir padėkite jį ant lygaus darbo paviršiaus.
2. Išpakuokite monitorių.
3. Pritvirtinkite monitoriaus stovo alkūnę prie pagrindo.
4. Pagrindas turi užsifiksuoti monitoriaus stovo alkūnėje. (Tik su rinktiniais modeliais)
5. Prisukite atsuktuvu juodą varžtą, norėdami priveržti alkūnę prie ekrano. (Tik su rinktiniais modeliais)

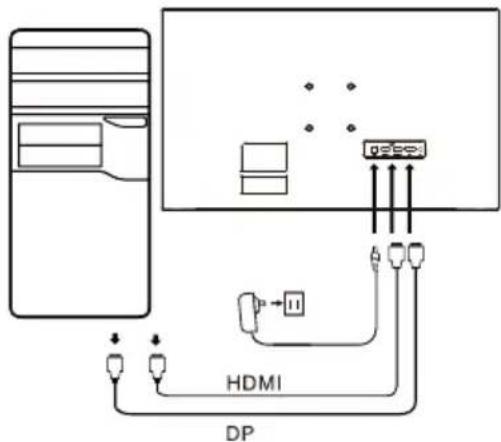

Prijunkite monitorių prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą.
2. 2-1 Prijunkite vaizdo kabelį

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prie kompiuterio prijunkite VGA vaizdo kabelį.

2-2 Prijunkite HDMI kabelį (tik HDMI įvesties modelis) a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną HDMI kabelio galą prie monitoriaus galinės pusės, o kitą galą prijunkite prie kompiuterio prievado.

2-3 Prijunkite DP kabelį (tik DP įvesties modelis (pasirenkamai)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prie kompiuterio prijunkite DP kabelį.

1. Prijunkite garso kabelį. (tik garso įvesties modelis) (pasirenkamai)
2. Prijunkite monitoriaus maitinimo kabelį prie maitinimo prievado, esančio monitoriaus galinėje pusėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie netoliese esančio elektros lizdo.

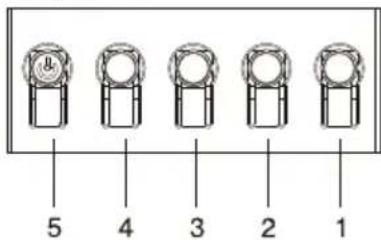

Išorinis valdymas

~		Pastaba: Monitoriuje esančú lyzdu vietos ir pavadinimai gali skirtis, atsizvelgiant i monitoriaus modeli, o kai kuriiuse modeliuose gali nebūti kai kuriu lizdu.
HDMI (pasirenkamai)	( pasirenkamai)
VGA IN (pasirenkamai)	USB (pasirenkamai)
AUDIO IN (pasirenkamai)	DP (pasirenkamai)
AUDIO OUT (pasirenkamai)	Tipas (pasirenkamai)

Numeris Vaizdas Aprašas

1 Eiti j pagrindinj meniu.

2 Jeiti j šaltinio režimo skiltj.

3 Jeiti j garsumo reguliavimo meniu.

4 Pagreitinti dinaminio vaizdo reagavima.

5 Paspaudus mygtuka, kai jrenginys išjungtas, jis jjungiamas; paspaudus mygtuka, kai jrenginys jjungtas, paprastai patenkama j režimu perjungimo meniu, o paspaudus ir palaikius 3 sekundes, jrenginys išjungiamas.

Reglamentinės ir saugos nuostatos

FCC nuostata

Ši įranga buvo išbandyta, kas leido nustatyti, kad pagal FCC taisyklių 15 dalį atitinka B klasės skaitmeninio įrenginio ribines vertes. Šie apribojimai sukurti siekiant užtikrinti priimtiną apsaugą nuo žalingų trikdžių, kai įranga sumontuojama gyvenamojoje vietovėje. Ši įranga kuria, naudoja ir gali skleisti energiją radijo dažniais, o jei ji nėra sumontuota ir naudojama pagal instrukcijas, gali trukdyti radijo ryšio komunikacijoms.

Visgi nėra garantijos, kad trikdžių nebus konkrečių montavimo atveju. Jei įrenginys trukdo radijo ir televizijos perdavimui (tai galima nustatyti įrenginį išjungus ir įjungus), rekomenduojama, kad naudotojas imtųsi vieno arba kelių iš šių veiksmų norėdamas trikdžius pašalinti:

• Iš naujo nustatykite imtuvo antenos kryptį arba padėtį.
• Padidinkite atstumą tarp įrenginio ir imtuvo.
• Prijunkite įrenginio maitinimo adapterį prie maitinimo lizdo, veikiančio su kita grandine, nei yra prijungtas imtuvas.
• Jei reikia pagalbos, kreipkitės į mažmeninį prekybininką arba patyrusį radijo / televizijos prietaisų meistrą.

Pastaba

Kad nesugadintumėte monitoriaus, nekelkite jo už stovo.

Pastaba: ekranuotas kabelis

Visi sujungimai su kitais kompiuteriniais įrenginiais turi būti atliekami ekranuotais kabeliais, atitinkančiais EMC reglamentus.

Pastaba: periferiniai prietaisai

Prie įrenginio reikia jungti tik sertifikuotus periferinius prietaisus (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir t. t.), kurie atitinka B klasės ribas. Jei naudojami nesertifikuoti periferiniai prietaisai, jie gali trukdyti radijo ir televizijos transliacijai.

Pastaba

Dėl pakeitimų ar modifikacijų, atliktų neturint specialaus gamintojo leidimo, naudotojas gali netekti teisės naudoti šį įrenginį.

Veikimo aplinkos sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalies reikalavimus. Veikimas priklauso nuo šių dviejų sąlygų: (1) šis įrenginys neturi kelti kenksmingų trikdžių ir (2) šis įrenginys turi galėti priimti bet kokius gautus trikdžius, įskaitant trikdžius, kurie gali sąlygoti nepageidaujamą veikimą.

Pastaba: naudotojams Kanadoje

Šis B klasės skaitmeninis įrenginys atitinka Kanados ICES-003 specifikacijas.

Aiškinamoji pastaba apie „Nereikalingų elektros ir elektronikos prietaisų perdirbimo ir utilizavimo valdymo reglamentus"

Kad geriau pasirūpintume ir apsaugotume savo planetą, kai daugiau nebereikia šio įrenginio arba pasibaigus įrenginio tarnavimo laikui, vadovaukitės nacionaliniais įstatymais ir reglamentais apie nereikalingų elektros ir elektronikos prietaisų perdirbimą ir atiduokite perdirbti vietiniams gamintojams pagal valstybėje pripažintus perdirbimo reikalavimus.

Nereikalingos ES buitinių naudotojų įrangos išmetimas

Šis simbolis ant įrenginio arba ant jo pakuotės nurodo, kad jo negalima išmesti su kitomis buitinėmis atliekomis. Kai naudoti įrenginiai išmetami, jūsų atsakomybė yra juos atnešti į surinkimo punktą, kuriame perdirbama naudota elektros ir elektronikos įranga. Atskirai surenkant ir perdirbant panaudotus įrenginius, kai jie išmetami, padedama išsaugoti gamtinius turtus ir užtikrinama, kad jie būtų perdirbti tokiu būdu, kokiu apsaugoma žmogaus sveikata ir aplinka. Jei reikia daugiau informacijos apie naudotų įrenginių perdirbimo punktus, kreipkitės į vietinę miesto instituciją, buitinių atliekų utilizavimo tarnybą arba parduotuvę, kurioje įsigijote prietaisą.

CE ženklas ir atitikties deklaracija

Šiuo dokumentu „Acer Inc.“ patvirtina, kad skystųjų kristalų (LCD) monitorius atitinka pagrindinius direktyvos 2014/30/ES dėl elektromagnetinio suderinamumo (EMS), direktyvos 2014/35/ES dėl žemos įtampos, direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje ir direktyvos 2009/125/EB, nustatančios ekologinio projektavimo su energija susijusiems gaminiams reikalavimus, ir kitas susijusias nuostatas.

„Acer“ monitorius skirtas informacijos, gautos iš kitų elektroninių įrenginių, vaizdo įrašų ir vizualiniam rodymui.

TECHNINĖS SAVYBĖS

LCD plokstê	Valdantysis jrenginys „TFT	Color LCD"
	Dydis 27 col. pločio (69 cm)
	Pikselić tankis 0,233 mm (H) x 0,233 mm (V)
	Šviesumas 250 cd/m	2 (jprastas)
	Kontrastingumas 10000000	0:1 maks. (ACM)
	Žiūrëjimo kampas 178° (H)	178° (V) (CR = 10)
	Atsako laikas 1 ms (VRB)
	Plokstés tipas VA
	H dažnis 70,32 - 242,55 KHz
	V dažnis 48-165 Hz
Ekrano spalvos 16,7 mln. spalvu
Tašku dažnis		HDMI: 590 MHzDP: 645,18 MHz
Maksimali skyra		HDMI: 2560 x 1440 / 144 HzDP: 2560 x 1440 / 165 Hz
Funkcija „Plug & Play“ VESA DDCCI / DDC2B
Energijos taupumo klase A
* Metinis energijos suvartojimas 44 (kWh) (HDMI jvesties modeliams)
Energijos sunaudojimas (esant 200 nitu)	Jungimo režimas	30 W (tipäskai)
	Laukimo režimas	0,5 W (tipäskai)
	Išungimo režimas (budëjimas)	0,4 W (tipäskai)
Ivesties jungtis		DPHDMI x 2
Vaizdo signalu jvesties lizdas		DPHDMI (tik HDMI jvesties modelio) (pasirinktinai)
Garsiakalbiai		2 W x 2 (tik garso jvesties modelis) (pasirenkamai)
Didžiausias ekrano dydis		Horizontalai: 596,736 mmVerticalai: 335,664 mm
Maitinimo šaltinis		IVESTIS: 100-240 V ~ 50 / 60 Hz
Aplinkos salygos		Darbo aplinkos temperatūr: nuo 0 iki 40 °CLaikymo temp.: nuo -20 iki 60 °CDarbo aplinkos oro drëgnumas: nuo 20 % iki 80 %
Matmenys		610,5 (P) x 446,3 (A) x 195,9 (S) mm
Svoris (bendrasis)		3,9 kg (grynasis)
Mechanizmo technines savybès		Posvyris: nuo -5° iki +20°Pakreipimas: neAukšćio reguliavimas: nePasukimimas: neNuimamas pagrindo stovas: taip
Išoriniai valdkliai	Jungiklis / mygtukai	Maitinimo mygtukas1 spartus klavišas2 spartus klavišas
	Funkcjjos	ŠviesumasKontrastingumasMélyna šviësaJuodos spalvos didinimo režimasACMItin didelis ryškumasGamaSpalvu temperatūrRežimai,sRGB" režimasPlikkumo tono režimas6 ašiu atspalviai6 ašiu spalvinis sodrumasGarsumasNutildyiTagreitinimasAdaptyvus sinchronizavimasVRBAtnaujinimo sparta
Specifikacjos priklauso nuo modelio ir (arba) regioneo.

Naudotojų vadovus ir kitus „Acer“ įrenginių dokumentus rasite oficialioje „Acer“ pagalbos tinklavietėje. * Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.

CE atitikties deklaracija

Ar šiuo „Acer Inc.“ pareiškimu patvirtina, kad šis skystųjų kristalų displėjaus monitorius atitinka Elektromagnetinio suderinamumo direktyvos 2014/30/ES, Žemos įtampos direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB, su kuria nustatoma sistema, skirta nustatyti ekodizaino reikalavimus su energija susijusiems gaminiams, pagrindinius reikalavimus ir kitus esminius reikalavimus.

Acer monitorius yra skirtas rodyti vaizdą ir informaciją, gautą iš elektroninių įrenginių.

SPECIFIKACIJOS
