ED270UP - モニター ACER - 無料のユーザーマニュアル

製品タイプ	LCDモニター
画面サイズ	27インチ (69 cm)
パネルタイプ	VA
最大解像度	2560 x 1440 (HDMI : 144 Hz, DP : 165 Hz)
輝度	250 cd/m² (標準)
コントラスト比	100 000 000:1 最大 (ACM)
応答速度	1 ms (VRB)
視野角	178° 水平 / 178° 垂直 (CR=10)
表示色数	16.7百万色
入力端子	1x DisplayPort, 2x HDMI
内蔵スピーカー	2 x 2 W (音声入力端子付きモデル)
電源	100-240 V ~ 50/60 Hz
消費電力 (通常)	30 W (標準)
消費電力 (待機時)	0.5 W (標準)
寸法 (幅 x 奥行 x 高さ)	610.5 x 446.3 x 195.9 mm
正味重量	3.9 kg
チルト角度	-5°～+20°
スタンド取り外し	はい
エネルギー効率クラス	A
主な機能	ACM, ブラックブースト, ブルーライト軽減, 超解像度, ガンマ, 色温度, プリセットモード, sRGB, グレースケール, 6軸色相, 6軸彩度, 音量, ミュート, 応答速度, アダプティブシンク, VRB
推奨クリーニング方法	柔らかい布と溶剤を含まない洗浄液を使用してください。画面に直接スプレーしないでください。アンモニアやアルコールを含む洗浄剤は避けてください。
保管温度	-20°C～60°C

よくある質問 - ED270UP ACER

モニター画面の掃除方法は？

モニターの電源を切り、アダプターを抜いてください。柔らかい布に溶剤を含まない洗浄液をスプレーし、画面を優しく拭いてください。画面に直接スプレーしたり、アンモニアやアルコールを含む洗浄剤を使用しないでください。

モニターをパソコンに接続するにはどのケーブルが必要ですか？

構成に応じてHDMIまたはDisplayPortケーブルを使用してください。モニターにはHDMIポートが2つ、DPポートが1つあります。最初にビデオケーブルを接続し、次に電源ケーブルを接続してください。

輝度やコントラストなどの表示設定を調整するにはどうすればよいですか？

モニターのメニューボタンを押してOSDを開きます。ナビゲーションボタンで輝度またはコントラストを選択し、+/-ボタンで調整します。

モニターの電源が入らない場合はどうすればよいですか？

電源ケーブルが正しく接続されていること、およびコンセントが機能していることを確認してください。モニターの電源が入っていることを確認してください（電源ボタン）。インジケーターが点灯しない場合は、別の電源ケーブルを試すか、認定技術者にご連絡ください。

アダプティブシンク（Adaptive Sync）を有効にするにはどうすればよいですか？

アダプティブシンク機能はOSDメニューから利用できます。「アダプティブシンク」オプションまで移動し、有効にしてください。対応するグラフィックカードとDisplayPortまたはHDMIケーブルが必要です。

最大解像度と対応リフレッシュレートは？

最大解像度は2560 x 1440です。HDMIでは144Hz、DisplayPortでは165Hzまで対応しています。

モニターはVESAマウントに対応していますか？

はい、スタンドは取り外し可能です。スタンドを取り外し、VESA対応のモニターアームや壁掛け金具（別売）に取り付けることができます。

内蔵スピーカーの音量を調整するにはどうすればよいですか？

OSDメニューで音量を選択し、ナビゲーションボタンで調整します。ミュートオプションで消音することもできます。

モニターのインジケーターランプの意味は？

電源インジケーターは通常動作時は青色、スタンバイ時はオレンジ/赤色です。点滅している場合は、ビデオ信号が入力されていない可能性があります。

モニターのスタンドを取り外すにはどうすればよいですか？

モニターを画面を下にして柔らかい面に置きます。ドライバーで黒いネジを外して、サポートアームを解放します。その後、スタンドが外れます。この操作はVESAマウント取り付け時に必要です。

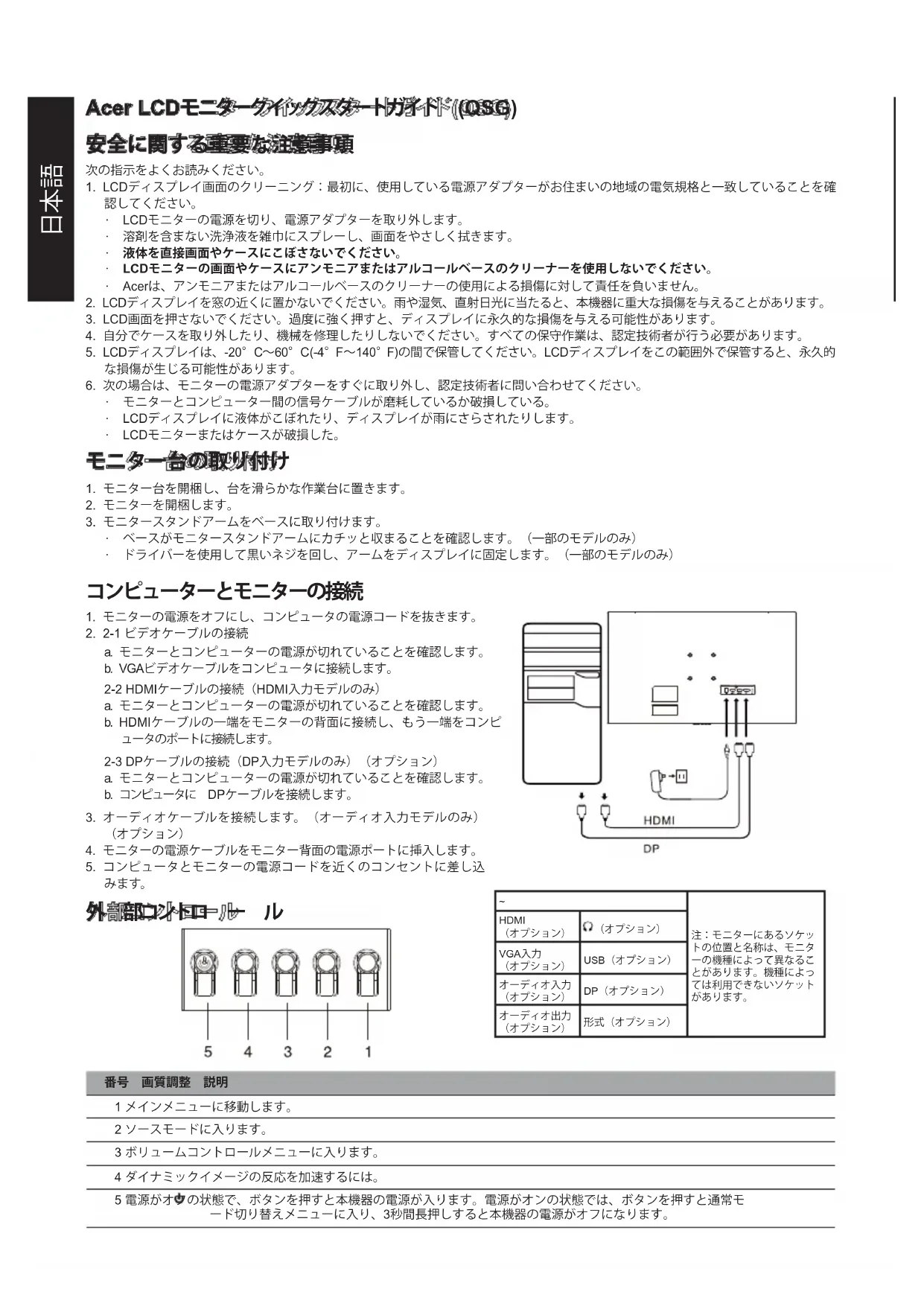

使用説明書 ED270UP ACER

2-3 DPケーブルの接続（DP入力モデルのみ）（オプション）

2-2 HDMIケーブルの接続（HDMI入力モデルのみ）

1. LCDディスプレイ画面のクリーニング：最初に、使用する電源アダプターがお住まいの地域の電気規格と一致していることを確認してください。
2. LCDモニターの電源を切り、電源アダプターを取り外します。
3. 溶剤を含む洗浄液を雑巾にスプレーし、画面をやさしく拭きます。液体を直接画面にスプレーしないでください。LCDモニターの画面には、アンモニアまたはアルコールベースのクリーナーを使用しないでください。Acerは、アンモニアまたはアルコールベースのクリーナーの使用による損傷に対して責任を負いません。
4. LCDディスプレイを窓の近くに置かないでください。雨や湿気、直射日光に当たると、本機器に重大な損傷を与える可能性があります。3. LCD画面を押さないでください。過度に強く押すと、ディスプレイに永久の損傷を与える可能性があります。4. 自分で分解したり、機械を修理しようとしないでください。すべての保守作業は、認定技術者が行う必要があります。5. LCDディスプレイは、-20°C～60°C（-4°F～140°F）の間で保管してください。
5. 次の場合は、毎に電源アダプターをすぐに取り外し、認定技術者に問い合わせてください。

・電源コードまたは信号ケーブルが磨耗しているか破損している。 - LCDディスプレイに液体がこぼれたり、ディスプレイが雨にさらされたりした。 - LCDモニターまたは筐体が破損した。

モニター台の取り付け

1. モニター台を開梱し、台を滑らかな作業台に置きます。 2. モニター台を開梱します。
2. モニター台をモニターに取り付けます。
3. バースがモニタースピーカーにカチッと収まることを確認します。（一部のモデルのみ）
4. ドライバーを使用して黒いネジを回し、アームをディスプレイに固定いたします。（一部のモデルのみ）

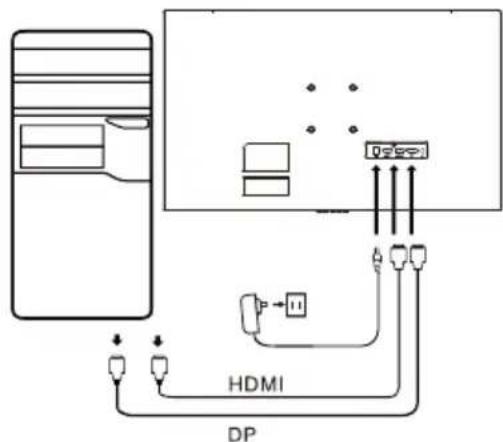

コンピューターの接続

1. コンピューターの電源を切り、コンピューターの電源コードは抜きます。
2. 2-1 ビデオケーブルの接続

a. モニターとコンピューターの電源が切れていることを確認します。 b. VGA ケーブルをコンピューターに接続いたします。

2-2 HDMIケーブルの接続（HDMI入力モデルのみ）

a. モニターとコンピューターの電源が切れていることを確認します。 b. HDMIケーブルの一端をモニターの背面に接続し、もう一端をコンピューターに接続します。

2-3 DPケーブルの接続（DP入力モデルのみ）

a. モニターとコンピューターの電源が切れていることを確認します。 b. モニターに DPケーブルを接続いたします。

3. オーディオケーブルの接続（オーディオ入力モデルのみ） 4. コンピューターの電源ケーブルをコンピューター背面の電源端子に挿入します。 5. コンピューターとモニターの電源コードを近くのコンセントに差し込みます。

外部操作

～		注：モニタに見るソケットの位置と名称は、モニタ一の機種による異なようお願いいたします。機種によるようお願いいたします。
HDMI(オaways)	(オaways)
VGA入力(オaways)	USB(オaways)
才一デイオ入力(オaways)	DP(オaways)
才一デイオ出力(オaways)	形式(オaways)

番号 画質調整 説明

1. 移動を終了します。 2. メニューモードに入ります。 3. プルコントローラーに入ります。 4. ローマ字イメージの反応を加速するには。 5. 電源がオフの状態で、ボタンを押すと本機器の電源が入ります。電源がオンの状態で、ボタンを押すと通常モードに切り替わり、3秒間長押しすると本機器の電源がオフになります。

規制に関する安全上の開示声明

FCC声明

本機器は、FCC規則の第15条に従って、クラスBのデジタル機器の制限に準拠していることがテストによって確認されています。これらの制限は、住宅に設置する際に有害な電波障害から適切に保護することを目的としています。この装置は、無線周波数帯域のエネルギーを発生、利用するもので、これを放射する可能性があります。取扱説明書の指示に従って設置および利用しない場合、無線通信に有害な電波障害を引き起こす可能性があります。

ただし、特定の設置方法において電波障害が発生しないという保証はありません。本機器がラジオまたはテレビの受信に有害な電波障害をもたらすと判断される場合（スイッチのオン/オフで判断可能）、ユーザーは電波障害を是正するための1つ以上の対策を講じることをお勧めします。

• 受信アンテナの方向や位置を再調整します。本機器と受信機の間の距離を長くします。本機器の電源を、受信機が接続されているコンセントとは別のコンセントに接続します。
• 販売店または経験豊富なラジオ/テレビ技術者にお問い合わせください。

注

モニターの損傷を防ぐため、スピーカーを使用してモニターを持ち上げないでください。

注：シールドケーブル

他のコンピュータ周辺機器のすべての接続は、EMC規制に準拠して、シールドケーブルを介する必要があります。

注：周辺機器

クラスBの制限を満たす認定周辺機器（入力/出力機器、端末、プリンタなど）のみを本装置に接続する必要があります。認定されていない周辺機器を使用すると、ラジオまたはテレビの電波障害をもたらす可能性があります。

注

本機器はFCC規則の第15条に準拠しています。本装置の操作には、次の2つの条件を満たす必要があります。（1）本機器は有害な電波障害を引き起こしてはなりません。（2）本機器は、望ましくない動作を引き起こす可能性のある電波障害を含め、受信した電波障害を受け入れる必要があります。

注：力士夕以居住的上一

このクラスBデジタル機器は、カナダのICES-003仕様に準拠しています。

「廃電気電子製品のリサイクルと廃棄の管理に関する規制」に関する説明

本製品または本製品の寿命が尽きて本製品が不要になった場合は、地球環境を保護するために、電気および電子製品廃棄物のリサイクルに関する国内法および規制を遵守してください。また、国家認定のリサイクル資格を持つ地域の一環としてリサイクルしてください。

廃機器の廃棄（EUの家庭ユーザー）

製品またはパッケージにあるこの記号は、製品を他の家庭ごみと一緒に廃棄してはならないことを示しています。使用済みの機器を廃棄する場合、使用済みの電気および電子機器をリサイクルまたは回収場所に持ち込むのはお客様の責任です。使用済み機器を廃棄時に分別して回収およびリサイクルすることにより、天然資源の保全に役立ち、人間の健康と環境を守るために確実にリサイクルしてください。使用済み機器のリサイクル場所の詳細については、最寄りの市町村、家庭廃棄物処理サービス、または製品を購入した店舗にお問い合わせください。

CE適合宣言

Acer Inc.は、エネルギー関連製品のエネルギー消費要件を設定するためのフレームワークの確立に関して、そのLCDモニター、EMC指令2014/30/EU、低電圧指令2014/35/EU、RoHS指令2011/65/EU、および指令2009/125/ECの必須要件およびその他の関連規定に準拠することを宣言します。

Acerは、電子機器から取得した情報を表示することを目的としています。

仕様

uW LCD	uW uW LCD s	" TFT
	uW 27"W (69 mm.)
	uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW	"2" (mm)
	uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uw uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uw uW uW w uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW u W uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uT	000:1 (ACM)
	uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuWuuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuW uuWUU

製品仕様は変更することがあります。製品パッケージの仕様を参照してください。

輸入者：

PT. Acer Indonesia
