Tipo di prodotto	Monitor LCD
Dimensioni schermo	27 pollici (69 cm)
Tipo di pannello	VA
Risoluzione massima	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Luminosità	250 cd/m² (tipico)
Contrasto	100 000 000:1 max (ACM)
Tempo di risposta	1 ms (VRB)
Angolo di visione	178° orizzontale / 178° verticale (CR=10)
Colori visualizzati	16,7 milioni
Connettori di ingresso	1x DisplayPort, 2x HDMI
Altoparlanti integrati	2 x 2 W (modelli con ingresso audio)
Alimentazione	100-240 V ~ 50/60 Hz
Consumo elettrico (acceso)	30 W (tipico)
Consumo elettrico (standby)	0,5 W (tipico)
Dimensioni (L x P x H)	610,5 x 446,3 x 195,9 mm
Peso netto	3,9 kg
Inclinazione	-5° a +20°
Base rimovibile	Sì
Classe di efficienza energetica	A
Funzioni principali	ACM, Boost del nero, Luce blu, Super nitidezza, Gamma, Temperatura colore, Modalità predefinite, sRGB, Livello di grigio, Tonalità 6 assi, Saturazione 6 assi, Volume, Muto, Tasso di reazione, Sincronizzazione adattiva, VRB
Pulizia consigliata	Panno morbido con soluzione senza solventi. Non spruzzare direttamente. Evitare ammoniaca o alcol.
Temperatura di conservazione	-20°C a 60°C

Domande frequenti - ED270UP ACER

Come pulire lo schermo del monitor?

Spegnere il monitor e scollegare l'adattatore. Spruzzare una soluzione detergente senza solventi su un panno morbido, quindi pulire delicatamente lo schermo. Non spruzzare mai direttamente sullo schermo e non utilizzare detergenti a base di ammoniaca o alcol.

Quali cavi sono necessari per collegare il monitor a un computer?

Utilizzare un cavo HDMI o DisplayPort in base alla configurazione. Il monitor dispone di 2 porte HDMI e 1 porta DP. Collegare prima il cavo video, poi il cavo di alimentazione.

Come regolare le impostazioni di visualizzazione come luminosità e contrasto?

Premere il pulsante Menu del monitor per aprire l'OSD. Utilizzare i tasti di navigazione per selezionare Luminosità o Contrasto, quindi regolare con i tasti +/-

Cosa fare se il monitor non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato e che la presa elettrica funzioni. Assicurarsi che il monitor sia acceso (pulsante di accensione). Se la spia non si accende, provare un altro cavo di alimentazione o contattare un tecnico autorizzato.

Come attivare la sincronizzazione adattiva (Adaptive Sync)?

La funzione Adaptive Sync è disponibile tramite il menu OSD. Navigare fino all'opzione 'Sincronizzazione adattiva' e attivarla. Ciò richiede una scheda grafica compatibile e un cavo DisplayPort o HDMI.

Qual è la risoluzione massima e la frequenza di aggiornamento supportate?

La risoluzione massima è 2560 x 1440. Con HDMI, è possibile raggiungere 144 Hz, mentre con DisplayPort fino a 165 Hz.

Il monitor è compatibile con un supporto VESA?

Sì, la base è rimovibile. È possibile rimuovere la base e fissare il monitor a un braccio articolato o a un supporto a parete compatibile VESA (non incluso).

Come regolare il volume degli altoparlanti integrati?

Utilizzare il menu OSD: selezionare Volume e regolare con i tasti di navigazione. È anche possibile disattivare l'audio tramite l'opzione Muto.

Cosa significa la spia luminosa sul monitor?

La spia di alimentazione è di solito blu in funzionamento normale e arancione/rossa in modalità standby. Se lampeggia, potrebbe indicare assenza di segnale video.

Come smontare la base del monitor?

Posizionare il monitor con il lato anteriore verso il basso su una superficie morbida. Rimuovere la vite nera con un cacciavite per liberare il braccio del supporto. La base si stacca quindi. Questa operazione è necessaria per il montaggio VESA.

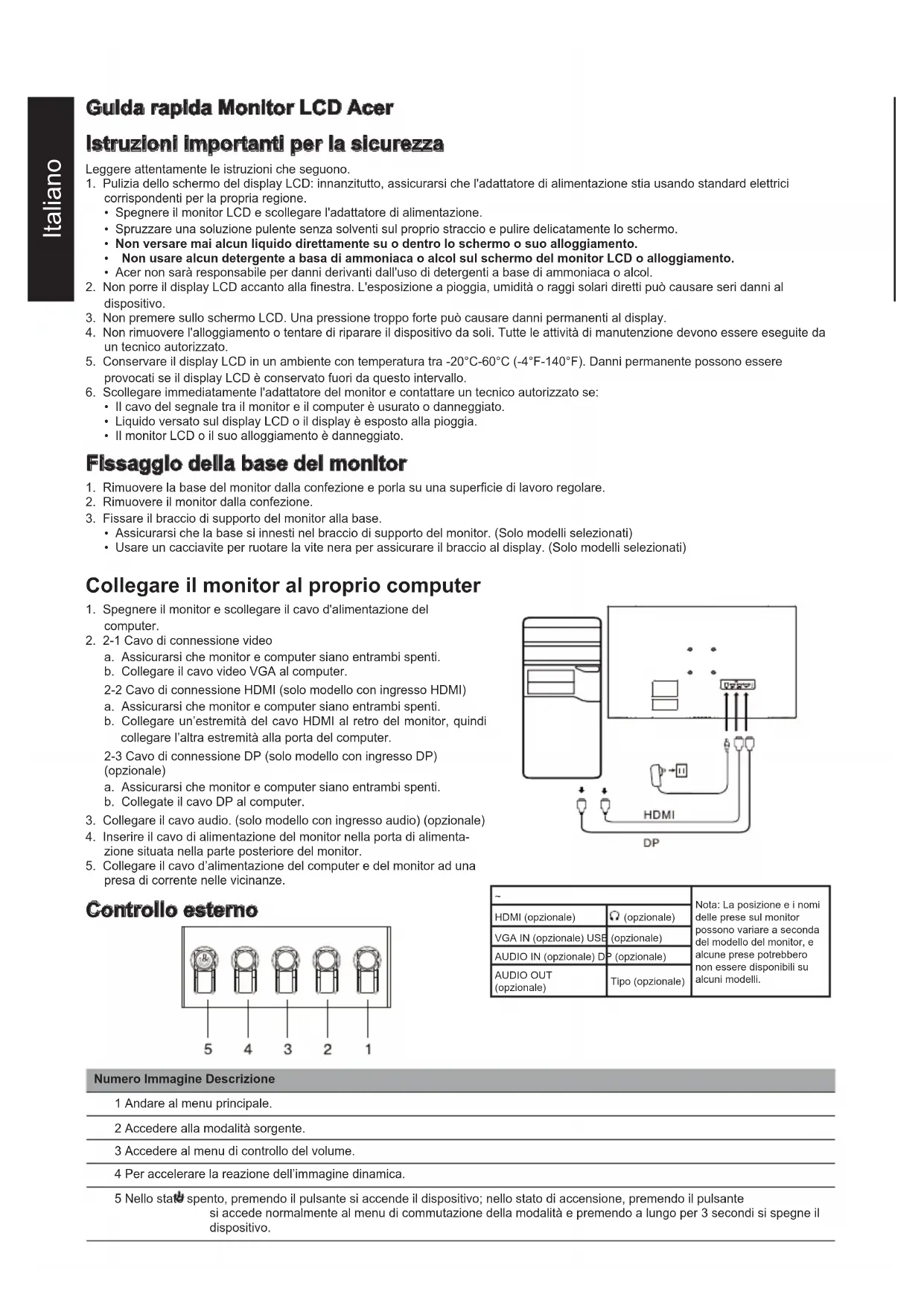

MANUALE UTENTE ED270UP ACER

Istruzioni importanti per la sicurezza

Leggere attentamente le istruzioni che seguono.

1. Pulizia dello schermo del display LCD: innanzitutto, assicurarsi che l'adattatore di alimentazione utilizzi standard elettrici corrispondenti per la propria regione.
2. Spegnere il monitor LCD e scollegare l'adattatore di alimentazione.
3. Spruzzare una soluzione pulente sul proprio straccio e pulire delicatamente lo schermo.
4. Non versare mai alcun liquido direttamente su o dentro lo schermo o il suo alloggiamento. Non usare alcun detergente a base di ammoniaca o alcol sul schermo del monitor LCD o sull'alloggiamento.
5. Acer non sarà responsabile per danni derivanti dall'uso di detergenti a base di ammoniaca o alcol.
6. Non porre il display LCD accanto alla finestra. L'esposizione a pioggia, umidità o raggi solari diretti può causare seri danni al dispositivo.
7. Non premere sullo schermo LCD. Una pressione troppo forte può causare danni permanenti al display.
8. Non rimuovere l'alloggiamento o tentare di riparare il dispositivo da soli. Tutte le attività di manutenzione devono essere eseguite da un tecnico autorizzato.
9. Conservare il display LCD in un ambiente con temperatura tra -20°C e 60°C (-4°F e 140°F). Danni permanenti possono essere provocati se il display LCD è conservato fuori da questo intervallo.
10. Scollegare immediatamente l'adattatore del monitor e contattare un tecnico autorizzato se:
11. Il cavo del segnale tra il monitor e il computer è usurato o danneggiato.
12. Liquido versato sul display LCD o il display è esposto alla pioggia.
13. Il monitor LCD o il suo alloggiamento è danneggiato.

Fissaggio della base del monitor

1. Rimuovere la base del monitor dalla confezione e porla su una superficie di lavoro regolare.
2. Rimuovere il monitor dalla confezione.
3. Fissare il braccio di supporto del monitor alla base.
4. Assicurarsi che la base si innesti nel braccio di supporto del monitor. (Solo modelli selezionati)
5. Usare un cacciavite per ruotare la vite nera per assicurare il braccio al display. (Solo modelli selezionati)

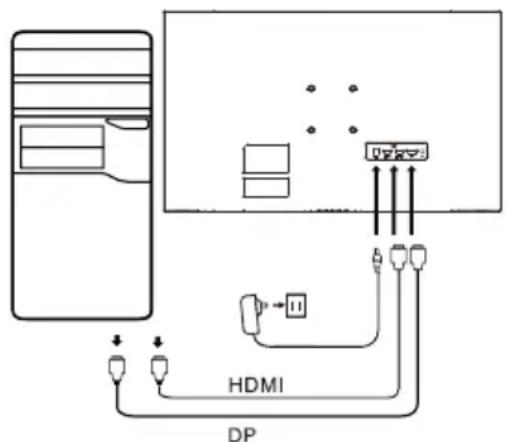

Collegare il monitor al proprio computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Cavo di connessione video

a. Assicurarsi che monitor e computer siano entrambi spenti. b. Collegare il cavo video VGA al computer.

2-2 Cavo di connessione HDMI (solo modello con ingresso HDMI)

a. Assicurarsi che monitor e computer siano entrambi spenti. b. Collegare un'estremità del cavo HDMI al retro del monitor, quindi collegare l'altra estremità alla porta del computer.

2-3 Cavo di connessione DP (solo modello con ingresso DP) (opzionale)

a. Assicurarsi che monitor e computer siano entrambi spenti. b. Collegare il cavo DP al computer.

1. Collegare il cavo audio. (solo modello con ingresso audio) (opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione situata nella parte posteriore del monitor.
3. Collegare il cavo di alimentazione del computer e del monitor ad una presa di corrente nelle vicinanze.

Controllo esterno

~		Nota: La posizione e i nomi delle prese sul monitor possono variate a seconda del modello del monitor, e alcune prese potrebbero non essere disponibili su alcuni modelli.
HDMI (opzionale)	(oppzionale)
VGA IN (opzionale) USB	(opzionale)
AUDIO IN (opzionale) D	(oppzionale)
AUDIO OUT (opzionale)	(Tipo (oppzionale)

Numero Immagine Descrizione

1 Andare al menu principale. 2 Accedere alla modalità sorgente. 3 Accedere al menu di controllo del volume. 4 Per accelerare la reazione dell'immagine dinamica. 5 Nello stato spento, premendo il pulsante si accende il dispositivo; nello stato di accensione, premendo il pulsante si accede normalmente al menu di commutazione della modalità e premendo a lungo per 3 secondi si spegne il dispositivo.

Dichiarazioni normative e di sicurezza.

Dichiarazione FCC

Questo dispositivo è stato testato e considerato conforme ai limiti per dispositivi digitali di Classe B, secondo la Parte 15 dei Regolamenti FCC. Questi limiti sono ritenuti fornire una protezione ragionevole contro l'interferenza nociva quando il dispositivo è installato in un'area residenziale. Questo dispositivo genera, usa e può irradiare energia di radiofrequenza e, se non installato e usato in conformità con queste istruzioni, può causare interferenza alle comunicazioni radio.

Tuttavia, non c'è alcuna garanzia che l'interferenza non si verifichi in un impianto specifico. Se il dispositivo causa interferenza alla ricezione radio o televisiva (che può essere determinata accendendo e spegnendo il dispositivo), si raccomanda che l'utente prenda una o più delle seguenti misure per eliminare l'interferenza:

• Regolare nuovamente la direzione o posizione dell'antenna del ricevitore.
• Aumentare la distanza tra il dispositivo e il ricevitore. Collegare l'alimentazione del dispositivo a una presa elettrica diversa dal circuito a cui è collegato il ricevitore.
• Contattare il proprio rivenditore o tecnico radio/TV esperto per assistenza.

Nota

Per prevenire danni al monitor, non sollevare il monitor usando il supporto.

Nota: cavo schermato

Tutte le connessioni ad altri dispositivi di computo devono essere effettuate attraverso cavi schermati per conformità alle normative EMC.

Nota: periferiche

Solo periferiche certificate (dispositivi ingresso/uscita, terminali, stampanti ecc.) che soddisfano i limiti di Classe B devono essere collegate al dispositivo. L'uso di periferiche non certificate può causare interferenza alla ricezione radio e televisiva.

Nota

Qualsiasi variazione o modifica non espressamente approvata dal costruttore potrebbe invalidare l'autorità dell'utente a utilizzare questo dispositivo.

Condizioni di funzionamento

Questo paragrafo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che può causare un funzionamento indesiderato.

Nota: Utenti canadesi

Questo dispositivo digitale di Classe B è conforme alle specifiche ICES-003 canadesi.

Nota esplicativa su "Regolamenti sulla gestione di smaltimento e riciclaggio di prodotti elettronici ed elettrici di scarto"

Per una migliore cura e protezione del nostro pianeta, quando l'utente non ha più bisogno di questo prodotto o alla fine della vita del prodotto, conformarsi alle leggi e regolamenti nazionali sullo smaltimento di rifiuti elettrici ed elettronici, e riciclare attraverso i produttori locali con canali di riciclo riconosciuti a livello nazionale.

Abbandono di dispositivo usato per utenti domestici UE

Questo simbolo sul prodotto o sulla sua confezione indica che il prodotto non deve essere smaltito con altri rifiuti domestici. Quando si smaltiscono dispositivi usati, è propria responsabilità portarli a un punto di raccolta che ricicla dispositivi elettrici ed elettronici usati. La raccolta differenziata e il riciclo di dispositivi usati al momento dello smaltimento aiuta a conservare le risorse naturali e assicura che siano riciclati in un modo che protegge la salute umana e l'ambiente. Per maggiori informazioni in merito ai punti di riciclo per dispositivi usati, contattare il proprio ufficio comunale, il servizio di smaltimento dei rifiuti domestici o il negozio dove si è acquistato il prodotto.

Dichiarazione di Conformità CE

Con la presente, Acer Inc. dichiara che questo monitor LCD è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva EMC 2014/30/UE, della Direttiva Bassa Tensione 2014/35/UE, della Direttiva RoHS 2011/65/UE e della Direttiva 2009/125/CE per quanto riguarda l'istituzione di un quadro per la definizione dei requisiti di progettazione ecocompatibile per i prodotti connessi all'energia.

Il monitor Acer è destinato alla visualizzazione video e visiva di informazioni ottenute da dispositivi elettronici.

SPECIFICHE TECNICHE

Pannello LCD	Sistema Display LCD TFT a colori
	Dimensioni 27" L (69 cm)
	Passo pixel 0,233 mm (A) x 0,233 mm (V)
	Luminosità 250 cd/m	2 (Tipica)
	Contrasto 100000000:1 Max (ACM)
	Angolo di visione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 1 ms (VRB)
	Tipio di pannello VA
	Frequenza orizzontale 70,32 - 242,55 KHz
	Frequenza verticale 48 - 165 Hz
Colori del display 16,7 M di colori
Frequenza punti		HDMI: 590 MHzDP: 645,18 MHz
Risoluzione massima		HDMI: 2560x1440 con 144 HZDP: 2560x1440 con 165 HZ
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica A
* Consumo energetico annuale 44 (kWh) (per modello ingresso HDMI)
Assorbimento di potenza(a 200 nit)	Acceso	30 W (Tipico)
	Modalità di sospensione	0,5 W (Tipico)
	Modalità Off (Standby)	0,4 W (Tipico)
Connettori di ingresso		DPHDMI × 2
Segnale d'ingresso video		DPHDMI (solo modello ingresso HDMI) (Opzionale)
Altoparanti		2 da 2 W (solo modello con ingresso audio) (Opzionale)
Dimensione massima dello schermo		Orizzontale: 596,736 mmVerticalic: 335,664 mm
Alimentazione		INGRESSO: 100-240 V~ 50/60 Hz
Considerazioni ambientali		Temperatura operativa: da 0° a 40°CTemperatura di conservazione: da -20° a 60°CUmidità operative: da 20% a 80%
Dimensioni		610,5 (L) x 446,3 (A) x 195,9 (P) mm
Peso (netto)		3,9 kg (netto)
Specifiche tecniche meccanismo		Inclinazione: da -5° a +20°Rotazione: NoRegolazione dell'altezza: NoMovimento rotatorio: NoBase staccabile: Si
Penso (netto)		3,9 kg (netto)
Interruttore/Pulsanti		Inclinatione: da -5° a +20°Rotazione: NoRegolazione dell'altezza: NoMovimento rotatorio: No
Controlli esterni	Interrottore/Pulsanti	Taste di scelta rapida 3Taste di scelta rapida 4Taste di scelta rapida 2
	Funzioni	LuminosityPunto di miraLcontrastoLuce bluIntervallo OSDPotenz. neroTrasparenzaACMBlocco OSDNitidezza allaGammaSorgente autoTemp. ColoreFormato DPModality Schematico interoModality sRGBAssegnazione tastiDDC/CILiv nero HDMISatur. 6 asisiMod Avvio rapidoVolumeInformazioniMuteOver DriveSinc. adattativaVRBNum freq aggiorn
Le specifiche variano a seconda della regione e/o del modello.

Acer LCD Monitor Snelstartglds

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Marchio:

ACER

Numero modello:

ED270U

Numero SKU:

ED270U xxxxxx

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero modello:

ED270U

Numero articolo:

ED270U xxxxxx;

Viale delle Industrie 1/A, 20020 Arese (MI), Italia

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale:

ACER

Numero modello:

ED270·

Numero di riferimento (SKU): ED270·xxxxxx;

(\left( \begin{array} { c } { \mathbf { x } } \end{array} \right) = 0 \sim 9$ a~z,A~Z,o in bianco)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero di modulo:

ED270·

Numero SKU:

ED270· xxxxxxxxx;

(\left( \text{vuoto} ^ { \prime \prime } \right) = 0 \sim 9$ a~z,A~Z,o bianco)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Denominazione commerciale: ACER

Numero modello: ED270

Numero articolo (SKU): ED270. · xxxxxx; ("x" = 0~9, a ~ z, A ~ Z, o spazio)

Acer Incorporated, dichiara sotto la propria responsabilità che il prodotto sopra descrizione è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC:2014/30/UE

EN55032:2015 Class B

EN55035:2017

EN61000-3-2:2019 Class D

EN61000-3-3:2013

Direttiva LVD: 2014/35/UE

EN62368-1:2014+A11:2017

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) numero 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2020.

Jan.15,2020

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Nome commerciale:

ACER

Numero modello:

ED270U

Numero SKU:

ED270U

XXXXX

( x = 0 9 a\~z,A\~Z,o vuoto)

Viale delle Industrie 1/A, 20020 Arese (MI), Italy

Tel: [phone], Fax: [phone]

www.acer.it

Prodotto:

Monitor LCD

Direttiva ErP: 2009/125/CE

Regolamento (CE) N. 1275/2008; EN 50564:2011

Anche come cara fissazione della marca CE: 2020.
