ED270UP - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Velikost obrazovky	27 palců (69 cm)
Typ panelu	VA
Maximální rozlišení	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Jas	250 cd/m² (typicky)
Kontrast	100 000 000:1 max (ACM)
Doba odezvy	1 ms (VRB)
Pozorovací úhly	178° horizontálně / 178° vertikálně (CR=10)
Zobrazované barvy	16,7 milionů
Vstupní konektory	1x DisplayPort, 2x HDMI
Vestavěné reproduktory	2 x 2 W (modely s audio vstupem)
Napájení	100-240 V ~ 50/60 Hz
Spotřeba elektřiny (zapnuto)	30 W (typicky)
Spotřeba elektřiny (pohotovostní režim)	0,5 W (typicky)
Rozměry (Š x H x V)	610,5 x 446,3 x 195,9 mm
Hmotnost netto	3,9 kg
Náklon	-5° až +20°
Odnímatelný stojan	Ano
Třída energetické účinnosti	A
Hlavní funkce	ACM, Boost černé, Modré světlo, Super ostrost, Gamma, Teplota barev, Předdefinované režimy, sRGB, Úroveň šedé, Odstín 6 os, Sytost 6 os, Hlasitost, Ztlumení, Rychlost odezvy, Adaptivní synchronizace, VRB
Doporučené čištění	Měkký hadřík s roztokem bez rozpouštědel. Nestříkejte přímo. Vyhněte se amoniaku nebo alkoholu.
Skladovací teplota	-20°C až 60°C

Často kladené otázky - ED270UP ACER

Jak vyčistit obrazovku monitoru?

Vypněte monitor a odpojte adaptér. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík, poté jemně otřete obrazovku. Nikdy nestříkejte přímo na obrazovku a nepoužívejte čističe na bázi amoniaku nebo alkoholu.

Jaké kabely jsou potřeba k připojení monitoru k počítači?

Použijte kabel HDMI nebo DisplayPort podle vaší konfigurace. Monitor má 2 HDMI porty a 1 DP port. Nejprve zapojte video kabel, poté napájecí kabel.

Jak upravit nastavení zobrazení jako jas a kontrast?

Stiskněte tlačítko Menu monitoru pro otevření OSD. Pomocí navigačních tlačítek vyberte Jas nebo Kontrast, poté upravte pomocí tlačítek +/-

Co dělat, když se monitor nespouští?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda elektrická zásuvka funguje. Ujistěte se, že je monitor zapnutý (tlačítko napájení). Pokud se kontrolka nerozsvítí, zkuste jiný napájecí kabel nebo kontaktujte autorizovaného technika.

Jak aktivovat adaptivní synchronizaci (Adaptive Sync)?

Funkce Adaptive Sync je k dispozici přes menu OSD. Přejděte na možnost 'Adaptivní synchronizace' a aktivujte ji. To vyžaduje kompatibilní grafickou kartu a kabel DisplayPort nebo HDMI.

Jaké je maximální rozlišení a podporovaná obnovovací frekvence?

Maximální rozlišení je 2560 x 1440. Přes HDMI můžete dosáhnout 144 Hz, zatímco s DisplayPort až 165 Hz.

Je monitor kompatibilní s držákem VESA?

Ano, stojan je odnímatelný. Můžete stojan odstranit a monitor připevnit na rameno nebo nástěnný držák kompatibilní s VESA (není součástí).

Jak nastavit hlasitost vestavěných reproduktorů?

Použijte menu OSD: vyberte Hlasitost a upravte pomocí navigačních tlačítek. Můžete také ztlumit pomocí volby Ztlumit.

Co znamená kontrolka na monitoru?

Kontrolka napájení je obvykle modrá při normálním provozu a oranžová/červená v pohotovostním režimu. Pokud bliká, může to znamenat absenci video signálu.

Jak demontovat stojan monitoru?

Položte monitor obrazovkou dolů na měkký povrch. Odstraňte černý šroub pomocí šroubováku, abyste uvolnili rameno držáku. Stojan se poté oddělí. Tento úkon je nutný pro montáž VESA.

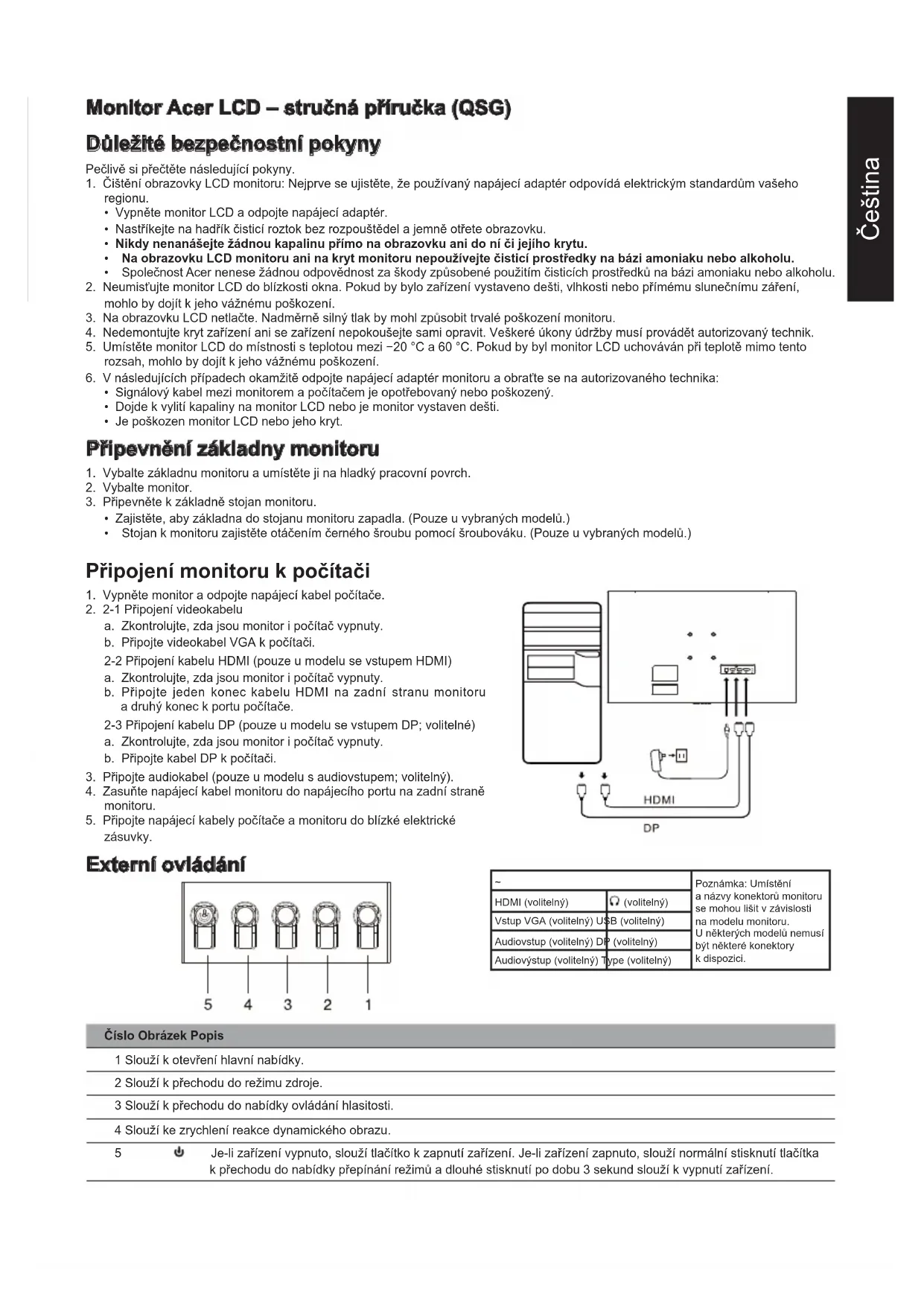

NÁVOD K OBSLUZE ED270UP ACER

Důležité bezpečnostní pokyny

Pečlivě si přečtěte následující pokyny.

1. Čištění obrazovky LCD monitoru: Nejprve se ujistěte, že používaný napájecí adaptér odpovídá elektrickým standardům vašeho regionu.

Vypněte monitor LCD a odpojte napájecí adaptér. - Nastříkejte na hadřík čisticí roztok bez rozpouštědel a jemně otřete obrazovku. - Nikdy nenanášejte žádnou kapalinu přímo na obrazovku ani do ní či jejího krytu. - Na obrazovku LCD monitoru ani na kryt monitoru nepoužívejte čisticí prostředky na bázi amoniaku nebo alkoholu. Společnost Acer nenese žádnou odpovědnost za škody způsobené použitím čisticích prostředků na bázi amoniaku nebo alkoholu.

1. Neumisťujte monitor LCD do blízkosti okna. Pokud by byl vystaven dešti, vlhkosti nebo přímému slunečnímu záření, mohlo by dojít k jeho vážnému poškození.
2. Na obrazovku LCD netlačte. Nadměrně silný tlak by mohl způsobit trvalé poškození monitoru.
3. Nedemontujte kryt zařízení ani se zařízení nepokoušejte sami opravit. Veškeré úkony údržby musí provádět autorizovaný technik.
4. Umístěte monitor LCD do místnosti s teplotou mezi -20°C a 60°C . Pokud by byl monitor LCD uchováván při teplotě mimo tento rozsah, mohlo by dojít k jeho vážnému poškození.
5. V následujících případech okamžitě odpojte napájecí adaptér monitoru a obraťte se na autorizovaného technika:
6. Signálový kabel mezi monitorem a počítačem je opotřebovaný nebo poškozený.
7. Dojde k vylití kapaliny na monitor LCD nebo je monitor vystaven dešti.
8. Je poškozen monitor LCD nebo jeho kryt.

Připevnění základny monitoru

1. Vybalte základnu monitoru a umístěte ji na hladký pracovní povrch.
2. Vybalte monitor.
3. Připevněte k základně stojan monitoru.

Zajistěte, aby základna do stojanu monitoru zapadla. (Pouze u vybraných modelů.) Stojan k monitoru zajistěte otáčením černého šroubu pomocí šroubováku. (Pouze u vybraných modelů.)

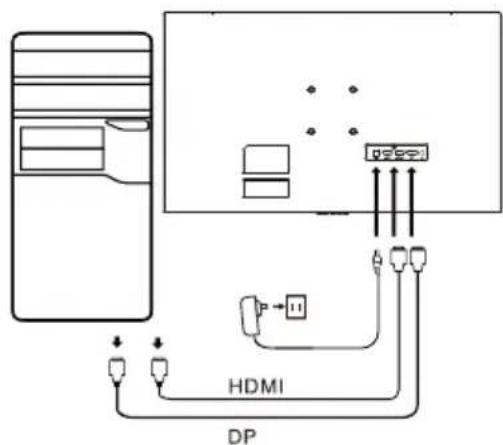

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení videokabelu

a. Zkontrolujte, zda jsou monitor i počítač vypnuty. b. Připojte videokabel VGA k počítači.

2-2 Připojení kabelu HDMI (pouze u modelů se vstupem HDMI)

a. Zkontrolujte, zda jsou monitor i počítač vypnuty. b. Připojte jeden konec kabelu HDMI na zadní stranu monitoru a druhý konec k portu počítače.

2-3 Připojení kabelu DP (pouze u modelů se vstupem DP; volitelné)

a. Zkontrolujte, zda jsou monitor i počítač vypnuty. b. Připojte kabel DP k počítači.

1. Připojte audiokabel (pouze u modelů s audiovstupem; volitelný).
2. Zasuňte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
3. Připojte napájecí kabely počítače a monitoru do blízké elektrické zásuvky.

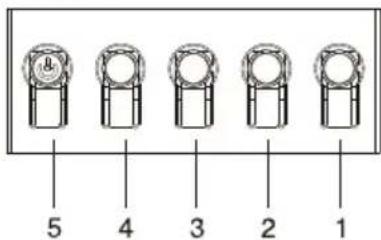

Externí ovládání

~		Poznanka: Umistěni a názy konektoru monitoru se mohou lišit v závislosti na modelu monitoru. U něklerych modelu nemusi bít některé konektory k dispozici.
HDMI (volitelný)	( volitelný)
Vstrup VGA (volitelný) USB (volitelný)
Audiovystup (volitelný) DP (volitelný)
Audiovystup (volitelný) Type (volitelný)

Číslo Obrázek Popis

1 Slouží k otevření hlavní nabídky. 2 Slouží k přechodu do režimu zdroje. 3 Slouží k přechodu do nabídky ovládání hlasitosti. 4 Slouží ke zrychlení reakce dynamického obrazu.

5

Je-li zařízení vypnuto, slouží tlačítko k zapnutí zařízení. Je-li zařízení zapnuto, slouží normální stisknutí tlačítka k přechodu do nabídky přepínání režimů a dlouhé stisknutí po dobu 3 sekund slouží k vypnutí zařízení.

Prohlášení o souladu se zákony a bezpečnostními předpisy

Prohlášení FCC

Toto zařízení bylo testováno a shledáno vyhovujícím v souladu s omezeními pro digitální zařízení třídy B podle části 15 předpisů komise FCC. Tato omezení jsou navržena s úmyslem poskytovat přiměřenou ochranu před nežádoucím rušením, když je zařízení instalováno v domácnostech. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii a, pokud není instalováno a používáno v souladu s pokyny, může způsobovat rušení rádiové komunikace.

Nelze však zaručit, že k rušení nebude v konkrétní instalaci docházet. Pokud zařízení způsobuje rušení rádiového nebo televizního příjmu (což lze zjistit vypnutím a zapnutím zařízení), doporučuje se, aby uživatel eliminoval rušení provedením jednoho nebo více následujících opatření:

• Nastavte jiný směr nebo polohu antény přijímače. Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do síťové zásuvky v jiném obvodu, než do kterého je připojen přijímač.
• Obraťte se na prodejce nebo zkušeného rádiového/televizního technika.

Poznámka

Nezvedejte monitor za stojan, abyste zabránili poškození monitoru.

Poznámka k periferním zařízením

K zařízení se smí připojit pouze certifikovaná periferní zařízení (vstupní/výstupní zařízení, terminály, tiskárny atd.), která splňují omezení pro zařízení třídy B. Pokud byste zařízení připojili k necertifikovaným periferním zařízením, mohlo by dojít k rušení rádiového a televizního příjmu.

Poznámka

Jakékoli změny nebo úpravy, které nejsou výslovně schváleny výrobcem, mohou způsobit ztrátu oprávnění uživatele toto zařízení používat.

Provozní podmínky

Toto zařízení splňuje požadavky Části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) Toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí být schopné akceptovat jakékoli přijímané rušení včetně rušení, které může být příčinou nežádoucí činnosti.

Poznámka: Uživatelé v Kanadě

Toto digitální zařízení třídy B vyhovuje kanadské normě ICES-003.

Vysvětlivka týkající se předpisů o nakládání s odpadními elektrickými a elektronickými zařízeními a o jejich recyklaci a likvidaci

K zajištění lepší péče o naši planetu a k její ochraně dodržujte na konci životnosti zařízení národní zákony a předpisy týkající se recyklace elektrických a elektronických odpadních zařízení a využijte k recyklaci zařízení místní výrobce, kteří mají v daném státě uznávané oprávnění k recyklování.

Likvidace odpadních zařízení uživateli v domácnostech v EU

Tento symbol na výrobku nebo na jeho balení označuje, že se výrobek nesmí likvidovat společně s ostatním komunálním odpadem. Při likvidaci použitého zařízení je vaší povinností jej zanést do sběrného dvora, který se zaměřuje na recyklaci použitých elektrických a elektronických zařízení. Separovaný sběr a recyklace použitých zařízení pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví ani životní prostředí. Chcete-li získat více informací o recyklačních střediscích použitých zařízení, kontaktujte svůj místní městský úřad, instituci zabývající se komunálním odpadem nebo prodejce, u kterého jste výrobek zakoupili.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťových zařízeních a směrnice 2011/65/EU RoHS a směrnice 2009/125/EK s ohledem na vytvoření rámce pro stanovení požadavků ekodesignu pro produkt využívající energii.

Panel LCD	Provozni systém BarevnýLCD TFT
	Velikost 27° širokouhlý form	t (69 cm)
	Rozteč pixelù 0,233 × 0,233	mm (H × V)
	Jas 250 cd/m2 (typický)
	Kontrast Max. 100 000 000:1 (ACM)
	Ühel sledování 178° (horizontálne) 178° (vertikálně) (CR=10)
	Doba odeźvy 1 ms (VRB)
	Typ panelu VA
	Horizontálni frekvence 70,32 - 242,55 kHz
	Vertikální frekvence 48-165 kHz
Barva zobrazení 16,7 miloje
Frekvence bodů		HDMI: 590 MHzDP: 645,18 MHz
Maximální Rozlěsení		HDMI: 2560 × 1440 při 144 HzDP: 2560 × 1440 při 165 Hz
Funkce Plug & Play VESA DDCCI/DDC2B
Třida energetické efektivity A
* Ročné spotřeba energia 44 (kWh) (pro model se vstupen HDMI)
Příkon (při 200 nitech)	Režim Zapnuto 30 W (typický)
	Režim spánku	0,5 W (typický)
	Režim Vypnuto (pohotovostní)	0,4 W (typický)
Konektor vstupu		DP2 × HDMI
Vystupné videosignál		DPHDMI (pouze model se vstupem HDMI) (volitelný)
Reprodukty		2×2 W (pouze u modelu s audiovstempem) (volitelný)
Maximální velikost obrazovky		Horizontálné: 596,736 mmVertikálně: 335,664 mm
Zdroj napájení		VSTUP: 100-240 V pri 50/60 Hz
Podmíky okolního prostřédí		Provozné teplo: 0 až 40 °CSkladovací teplo: -20 až 60 °CSProvozné vlhost: 20 % až 80 %
Rozměry		610,5 × 446,3 × 195,9 mm (S × V × H)
Hmotnost (čistá) 3,9 kg (čistá)
Technické údaje mechanismu		Nakloněné: -5 až +20°Otáčeni: NeNastavení výšky: NeOtočeni: NeOdnatelmný stojan: Ano
Externí ovládací prvky	Spínače a tlacítka	Tlačtko napájeníKlávesová zkratka 1Klávesová zkratka 2
	Funkce	JasKontrastModré světloPosileni ČernéACMSuper ostrostGammaTeplota barevRežímyRežim sRGBRežim stupné šedi6osý odstin6osá sytostHlasitostZtlimitOverdriveAdaptivní synchronizaceVRBObnovovaci frekvence
Specifikace se u Jednotlivych modelú a v ruzných oblastech liši.

Důležité bezpečnostní pokyny

1. Čištění LCD obrazovky: nejprve se ujistěte, že vámi používaný adaptér splňuje elektrické normy pro vaši oblast.

Vypněte LCD monitor a odpojte napájecí adaptér. - Nastříkejte bezalkoholový čisticí prostředek na hadřík a opatrně utřete obrazovku. - Nikdy nelijte žádnou tekutinu přímo do obrazovky, na obrazovku ani na její obal. - Nepoužívejte na LCD obrazovku monitoru ani na její obal žádné čpavkové ani alkoholové čisticí prostředky. - Společnost Acer nenese odpovědnost za poškození v důsledku použití čpavkových nebo alkoholových čisticích prostředků.

~		Poznámka: Umiestjenie a názyv zásuviek na monitore sa mozu ilisit v závislosti od modelu monitora a niedkoré zásuvky nemusia byt dostupné pre niedkoré modely.
HDMI (volitefné)	( volitefné)
VSTUP VGA (volitefné)	USB (volitefné)
VSTUP ZVUKU (volitefné)	DP (volitefné)
VYSTUP ZVUKU (volitefné)	Typ (volitefné)

Číslo Obraz Popis

1 Přechod od hlavní nabídky. 2 Otevření nabídky zdroje. 3 Otevření nabídky ovládání hlasitosti. 4 Urychlení reakce dynamického obrazu.

5

Ve vypnutém stavu se stisknutím vypínače zapne zařízení. Stisknutím vypínače v zapnutém stavu se otevírá nabídka přepínání režimu. Stisknutím a podržením vypínače po dobu 3 sekund se zařízení vypne.

Prohlášení k předpisům a bezpečnosti

V rámci prevence před poškozením nezdvihajte monitor za jeho podstavec.

Poznámka: stíněný kabel

Všechna propojení s jinými počítačovými zařízeními musí být provedena pomocí stíněných kabelů v souladu se směrnicemi EMC.

Poznámka: periferní zařízení

K tomuto zařízení mohou být připojena certifikovaná periferní zařízení (vstupní/výstupní zařízení, terminály, tiskárny atd.), která splňují limity třídy B. Při používání periferních zařízení bez certifikátu může dojít k rušení rozhlasového a televizního příjmu.

Poznámka

Poznámka: Uživatelé v Kanadě

V rámci lepší péče o ochranu naší planety je potřeba, aby uživatel v případě, že už nepotřebuje tento výrobek, případně když výrobku skončí životnost, zlikvidoval toto zařízení v souladu se zákony dané země a předpisy týkajícími se recyklace elektronického a elektrického odpadu a recykloval zařízení prostřednictvím místních výrobců s kvalifikací na recyklaci platnou v dané zemi.

Likvidace odpadového zařízení pro domácí uživatele v EU

* Roční spotřeba energie se vypočítá s použitím charakteristické spotřeby energie 4 hodiny denně, 365 dní v roce.
