ED270UP - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Dimensiune ecran	27 inci (69 cm)
Tip panou	VA
Rezoluție maximă	2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz)
Luminozitate	250 cd/m² (tipic)
Contrast	100 000 000:1 max (ACM)
Timp de răspuns	1 ms (VRB)
Unghi de vizualizare	178° orizontal / 178° vertical (CR=10)
Culori afișate	16,7 milioane
Conectori de intrare	1x DisplayPort, 2x HDMI
Difuzoare încorporate	2 x 2 W (modele cu intrare audio)
Alimentare	100-240 V ~ 50/60 Hz
Consum electric (pornit)	30 W (tipic)
Consum electric (standby)	0,5 W (tipic)
Dimensiuni (L x P x Î)	610,5 x 446,3 x 195,9 mm
Greutate netă	3,9 kg
Înclinare	-5° până la +20°
Suport detașabil	Da
Clasă de eficiență energetică	A
Funcții principale	ACM, Boost negru, Lumină albastră, Super claritate, Gamma, Temperatură culoare, Moduri predefinite, sRGB, Nivel gri, Nuanță 6 axe, Saturație 6 axe, Volum, Fără sunet, Rată reacție, Sincronizare adaptivă, VRB
Curățare recomandată	Cârpă moale cu soluție fără solvent. Nu pulverizați direct. Evitați amoniacul sau alcoolul.
Temperatură de depozitare	-20°C până la 60°C

Întrebări frecvente - ED270UP ACER

Cum să curăț ecranul monitorului?

Opriți monitorul și deconectați adaptorul. Pulverizați o soluție de curățare fără solvent pe o cârpă moale, apoi ștergeți ușor ecranul. Nu pulverizați niciodată direct pe ecran și nu utilizați produse de curățare pe bază de amoniac sau alcool.

Ce cabluri sunt necesare pentru a conecta monitorul la un computer?

Utilizați un cablu HDMI sau DisplayPort în funcție de configurația dvs. Monitorul are 2 porturi HDMI și 1 port DP. Conectați mai întâi cablul video, apoi cablul de alimentare.

Cum ajustez parametrii de afișare cum ar fi luminozitatea și contrastul?

Apăsați butonul Menu al monitorului pentru a deschide OSD. Folosiți tastele de navigare pentru a selecta Luminozitate sau Contrast, apoi ajustați cu tastele +/-

Ce fac dacă monitorul nu se aprinde?

Verificați dacă cablul de alimentare este conectat corect și dacă priza funcționează. Asigurați-vă că monitorul este pornit (butonul de alimentare). Dacă indicatorul nu se aprinde, încercați un alt cablu de alimentare sau contactați un tehnician autorizat.

Cum activez sincronizarea adaptivă (Adaptive Sync)?

Funcția Adaptive Sync este disponibilă prin meniul OSD. Navigați la opțiunea 'Sincronizare adaptivă' și activați-o. Aceasta necesită o placă grafică compatibilă și un cablu DisplayPort sau HDMI.

Care este rezoluția maximă și rata de reîmprospătare suportată?

Rezoluția maximă este de 2560 x 1440. Prin HDMI, puteți atinge 144 Hz, iar prin DisplayPort, puteți ajunge până la 165 Hz.

Este monitorul compatibil cu un suport VESA?

Da, suportul este detașabil. Puteți scoate suportul și fixa monitorul pe un braț articulat sau pe un suport de perete compatibil VESA (nu este inclus).

Cum reglez volumul difuzoarelor încorporate?

Folosiți meniul OSD: selectați Volum și ajustați cu tastele de navigare. De asemenea, puteți activa modul silențios prin opțiunea Fără sunet.

Ce înseamnă indicatorul luminos de pe monitor?

Indicatorul de alimentare este de obicei albastru în funcționare normală și portocaliu/roșu în modul standby. Dacă clipește, poate indica absența semnalului video.

Cum demontăm suportul monitorului?

Așezați monitorul cu fața în jos pe o suprafață moale. Scoateți șurubul negru cu o șurubelniță pentru a elibera brațul suportului. Apoi, suportul se detașează. Această operațiune este necesară pentru montarea VESA.

MANUAL DE UTILIZARE ED270UP ACER

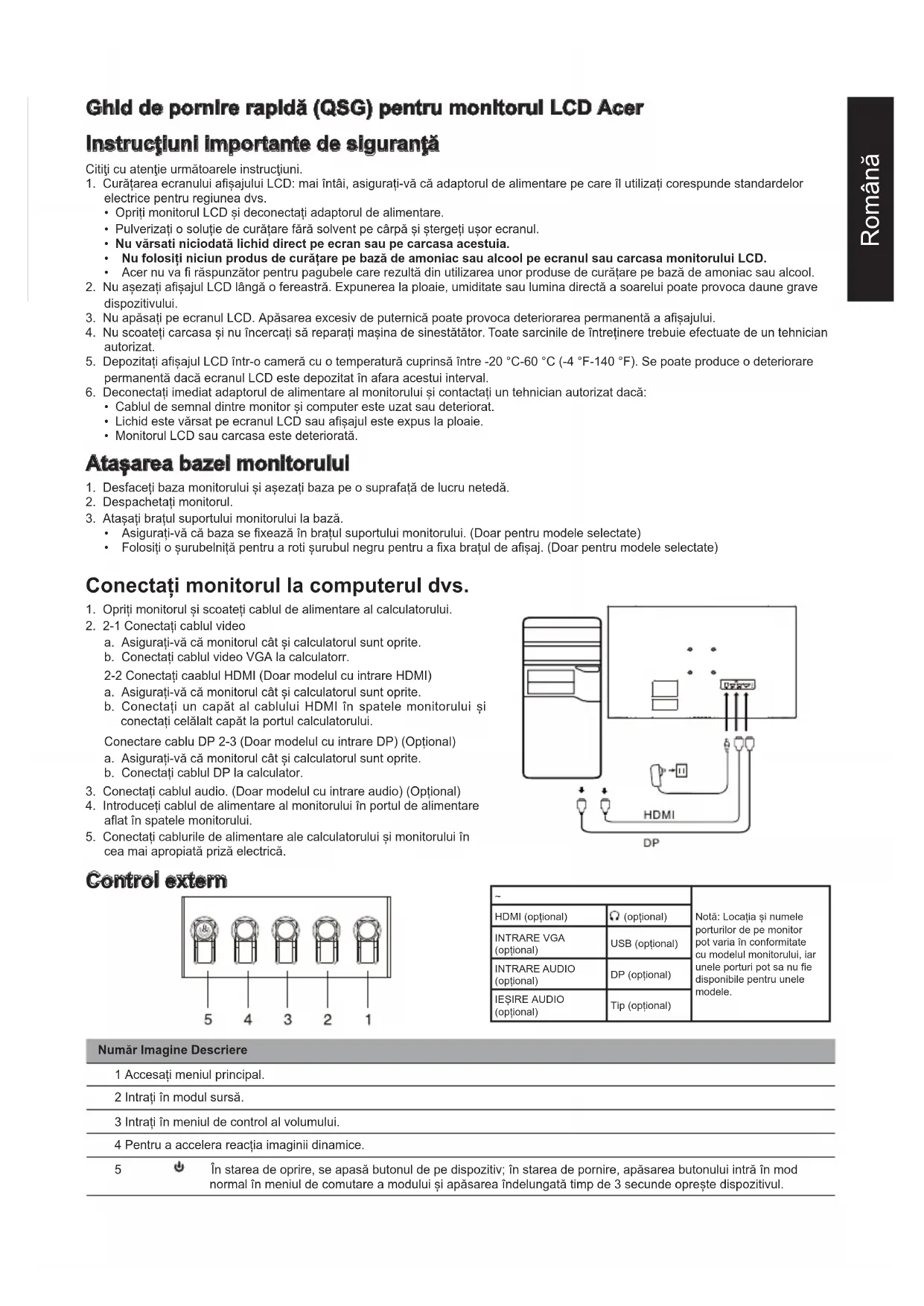

Ghid de pornire rapidă (QSG) pentru monitorul LCD Acer

Instrucțiuni importante de siguranță

Citiți cu atenție următoarele instrucțiuni.

1. Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.
2. Opriți monitorul LCD și deconectați adaptorul de alimentare.
3. Pulverizați o soluție de curățare fără solvent pe cârpă și ștergeți ușor ecranul.
4. Nu vărsați niciodată lichid direct pe ecran sau pe carcasa acestuia.
5. Nu folosiți niciun produs de curățare pe bază de amoniac sau alcool pe ecranul sau carcasa monitorului LCD.
6. Acer nu va fi responsabil pentru pagubele care rezultă din utilizarea unor produse de curățare pe bază de amoniac sau alcool.
7. Nu așezați afișajul LCD lângă o fereastră. Expunerea la ploaie, umiditate sau lumină directă a soarelui poate provoca daune grave dispozitivului.
8. Nu apăsați pe ecranul LCD. Apăsarea excesiv de puternică poate provoca deteriorarea permanentă a afișajului.
9. Nu scoateți carcasa și nu încercați să reparați mașina de sine stătător. Toate sarcinile de întreținere trebuie efectuate de un tehnician autorizat.
10. Depozitați afișajul LCD într-o cameră cu o temperatură cuprinsă între -20 °C și 60 °C (-4 °F și 140 °F). Se poate produce o deteriorare permanentă dacă ecranul LCD este depozitat în afara acestui interval.
11. Deconectați imediat adaptorul de alimentare al monitorului și contactați un tehnician autorizat dacă:

Cablul de semnal dintre monitor și computer este uzat sau deteriorat.

• Lichid este vărsat pe ecranul LCD sau afișajul este expus la ploaie. Monitorul LCD sau carcasa este deteriorată.

Atașarea bazei monitorului

1. Desfaceți baza monitorului și așezați baza pe o suprafață de lucru netedă.
2. Despachetați monitorul
3. Atașați brațul suportului monitorului la bază.
4. Asigurați-vă că baza se fixează în brațul suportului monitorului. (Doar pentru modele selectate)
5. Folosiți o șurubelniță pentru a roti șurubul negru pentru a fixa brațul de afișaj. (Doar pentru modele selectate)

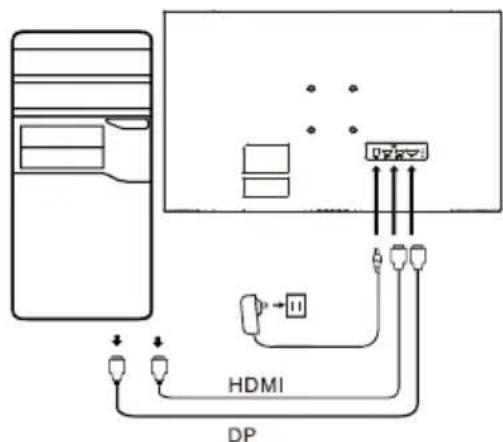

Conectați monitorul la computerul dvs.

1. Opriți monitorul și scoateți cablul de alimentare al calculatorului.
2. 2-1 Conectați cablul video

a. Asigurați-vă că monitorul și calculatorul sunt oprite. b. Conectați cablul video VGA la calculator.

2-2 Conectați cablul HDMI (Doar modelul cu intrare HDMI)

a. Asigurați-vă că monitorul și calculatorul sunt oprite. b. Conectați un capăt al cablului HDMI în spatele monitorului și conectați celălalt capăt la portul calculatorului.

Conectare cablu DP 2-3 (Doar modelul cu intrare DP) (Opțional)

a. Asigurați-vă că monitorul și calculatorul sunt oprite. b. Conectați cablul DP la calculator.

1. Conectați cablul audio. (Doar modelul cu intrare audio) (Opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare aflat în spatele monitorului.
3. Conectați cablurile de alimentare ale calculatorului și monitorului în cea mai apropiată priză electrică.

Control extern

~		Notă: Locăția și numele porturilor de pe monitor pot varia în conformitate cu modelul monitorului, iar unele porturi pot sa nu fie disponibile pentru unele modele.
HDMI (optional)	(optional)
INTRARE VGA (optional)	USB (optional)
INTRARE AUDIO (optional)	DP (optional)
IÉSIRE AUDIO (optional)	Tip (optional)

Număr Imagine Descriere

1 Accesați meniul principal. 2 Intrați în modul sursă. 3 Intrați în meniul de control al volumului. 4 Pentru a accelera reacția imaginii dinamice.

5

În starea de oprire, se apasă butonul de pe dispozitiv; în starea de pornire, apăsarea butonului intră în mod normal în meniul de comutare a modului, iar apăsarea îndelungată timp de 3 secunde oprește dispozitivul.

Declarații de reglementare și siguranță

Declarație FCC

Acest echipament a fost testat și s-a dovedit că respectă limitele pentru un dispozitiv digital din clasa B, în conformitate cu partea 15 din Regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare atunci când echipamentul este instalat într-o zonă rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe la comunicațiile radio.

Cu toate acestea, nu există nicio garanție că interferența nu va apărea într-o anumită instalație. Dacă dispozitivul provoacă interferențe la recepția radio sau TV (care poate fi determinată de aparatul de comandă), utilizatorului i se recomandă să ia una sau mai multe dintre următoarele măsuri pentru a elimina interferența:

• Reajustați direcția sau poziția antenei receptorului.
• Măriți distanța dintre dispozitiv și receptor.
• Conectați alimentarea dispozitivului la o priză diferită de circuitul la care este conectat receptorul.
• Contactați distribuitorul sau un tehnician radio/TV cu experiență pentru ajutor.

Notă

Pentru a preveni deteriorarea monitorului, nu-l ridicați folosind suportul.

Notă: cablu ecranat

Toate conexiunile la alte dispozitive de calcul trebuie să fie prin cabluri ecranate pentru a respecta reglementările EMC.

Notă: periferice

Doar perifericele certificate (dispozitive de intrare/ieșire, terminale, imprimante etc.) care respectă limitele clasei B trebuie conectate la dispozitiv. Utilizarea perifericelor necertificate poate provoca interferențe la recepția radio și televiziune.

Notă

Orice schimbări sau modificări neaprobate în mod expres de către producător ar putea anula autoritatea utilizatorului de a opera acest produs.

Acest dispozitiv se conformează Părții a 15-a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate provoca interferențe dăunătoare și (2) acest dispozitiv trebuie să fie capabil să accepte orice interferență primită, inclusiv interferențe care pot provoca funcționări nedorite.

Notă: Utilizatori din Canada

Acest dispozitiv digital Clasa B respectă specificațiile canadiene ICES-003.

Notă explicativă referitoare la „Regulamentele privind gestionarea deșeurilor de reciclare și eliminare a produselor electrice și electronice"

Pentru o mai bună îngrijire și protejare a planetei noastre, atunci când utilizatorul nu mai are nevoie de acest produs sau la sfârșitul duratei de utilizare a produsului, vă rugăm să respectați legile și reglementările naționale privind reciclarea deșeurilor de produse electrice și electronice și să-l reciclați prin intermediul producătorilor locali cu recunoașterea națională a calificărilor de reciclare.

Abandonarea deșeurilor de echipamente pentru utilizatori casnici din UE

Acest simbol pe produs sau pe ambalajul său indică faptul că produsul nu trebuie aruncat cu alte deșeuri menajere. Atunci când aruncați dispozitivele folosite, este responsabilitatea dvs. să le aduceți într-un punct de colectare care reciclează echipamentele electrice și electronice folosite. Colectarea separată și reciclarea dispozitivelor folosite în momentul eliminării ajută la conservarea resurselor naturale și asigură reciclarea lor într-o manieră care protejează sănătatea umană și mediul înconjurător. Pentru mai multe informații despre punctele de reciclare pentru dispozitivele utilizate, vă rugăm să contactați biroul local al orașului, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și alte dispoziții relevante din Directiva EMC 2014/30/UE, Directiva privind joasa tensiune 2014/35/UE și Directiva RoHS 2011/65/UE și Directiva 2009/125/CE în ceea ce privește stabilirea unui cadru pentru stabilirea cerințelor în materie de proiectare ecologică pentru produsul energetic.

Monitorul Acer este destinat pentru afișarea video și vizuală a informațiilor obținute de pe dispozitivele electronice.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD TFT color
	Dimensiune 27"W (69 cm)
	Pas pixweli 0,233 mm (H) X	0,233 mm (V)
	Luminozitate 250 cd/m	2 (tipic)
	Contrast 100.000.000:1 Max	(ACM)
	Unghi vizualizabil 178° (H)	78° (V) (CR=10)
	Timp de răspuns 1 ms (VRE)
	Tip panou VA
	Frecventa H (oriz.) 70,32 - 2	42,55 KHz
	Frecventa V (vert.) 48 - 165 Hz
Culori afișate Culori 16,7M
Ceas punct		HDMI: 590 MHz DP: 645,18 MHz
Rezolutițe maximă		HDMI: 2560x1440@144HZ DP: 2560x1440@165HZ
Plug & Play VESA DDCCI/DDC2B
Clasa de eficiență energetica A
* Consumul anual de energia 44 (kWh) (pentru model cu intrare HDMI)
Consum de energia (la 200 nits)	Mod pornit 30 W (tipic)
	Mod stare de repaus 0,5 W	(tipic)
	Mod oprit (în așteptare) 0,4	W (tipic)
Conector de intrare		DP HDMI × 2
Semnal video intrare		DP HDMI (doar model cu intrare HDMI) (Optional)
Difuzoare		2W x 2 (Doar modelulul cu intrare audio) (Optional)
Dimensiune maximă ecran		Ortantal: 596.736 mm Vertical: 335.664 mm
Sursă de alimentare		INTRARE: 100-240 V ~ 50/60 Hz
Considerații de mediu		Temperatura de functițonare: de la 0° la 40°C Temperatura de depositate: de la -20° la 60°C Umiditate în stare de functițonare: de la 20% la 80%
Dimensiuni		610,5 (L) x 446,3 (H) x 195,9 (D) mm
Greunate (netă)		3,9 kg (net)
Specificațile mecanismului		Încinare: De la -5° la +20° Rotire: Nu Reglare pe Înălțime: Nu Pivotare: Nu Suport cu picior detașabil: Da
Controale externe	Comutator/Butoane	Buton de alimentare Tastă fierbinte 1 Tastă fierbinte 2 Tastă fierbinte 3 Tastă fierbinte 4
	Functii	Luminozitate Contrast Lumină albastră Intensificare albastru ACM Super claritate Gamma Temperatura culoare Moduri Modul sRGB Mod scală gri Nuță pe 6 axe Saturație pe 6 axe Volum Încide sunetul Epuizare Adaptive Sync VRB Num. rată de reîmprospătre
Specificițile variază în functie de model și/sau de regiune.
