РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ED270UP ACER

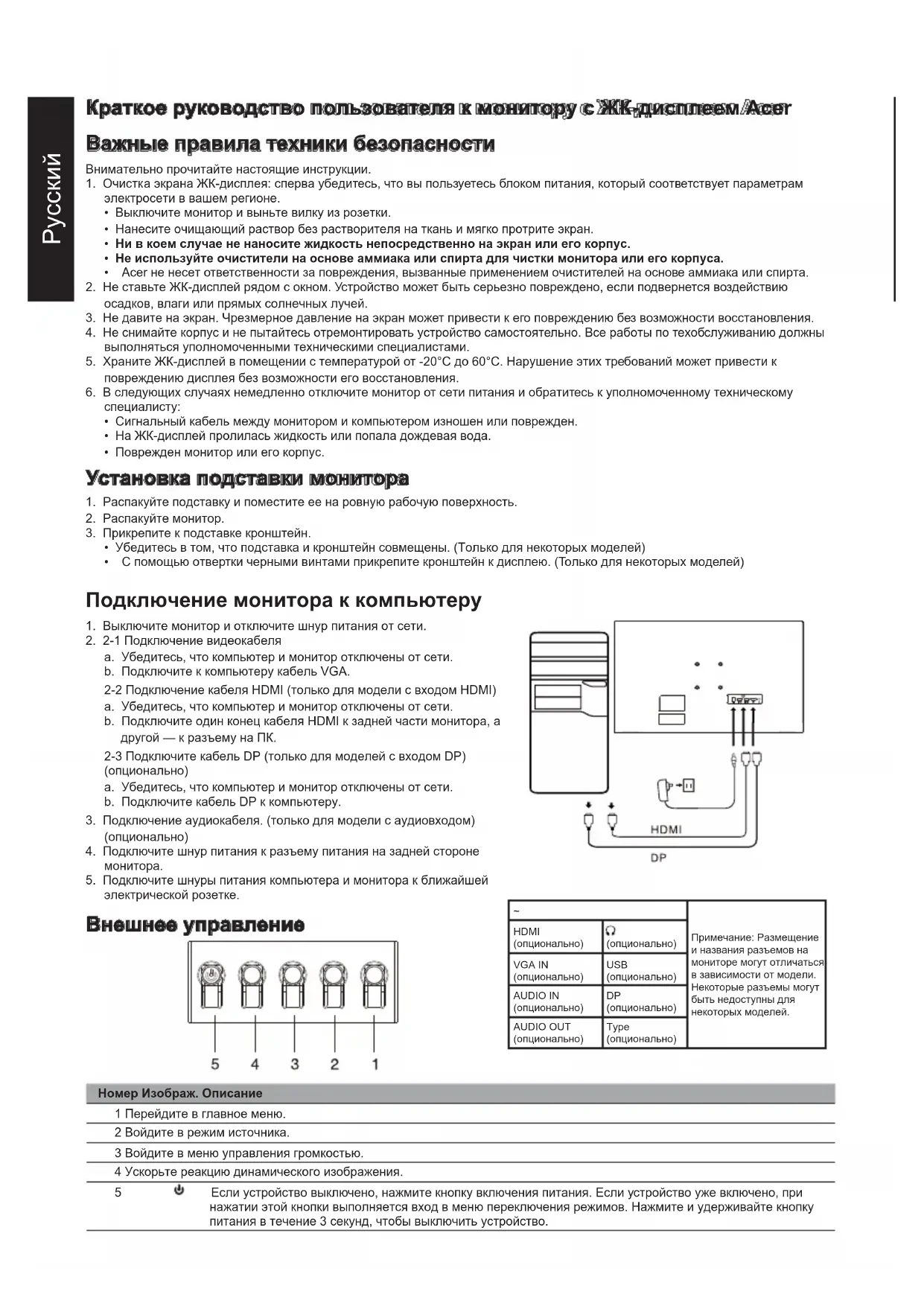

• O consumo energético anual é calculado utilizando o consumo energético habitual quatro horas por dia, 365 dias por ano.Pусский Краткое руководство пользователя к монитору с ЖК-дисплеем Acer Важные правила техники безопасности Внимательно прочитайте настоящие инструкции.

1. Очистка экрана ЖК-дисплея: сперва убедитесь, что вы пользуетесь блоком питания, который соответствует параметрам

электросети в вашем регионе.

• Выключите монитор и выньте вилку из розетки.

• Нанесите очищающий раствор без растворителя на ткань и мягко протрите экран.

• Ни в коем случае не наносите жидкость непосредственно на экран или его корпус.

• Не используйте очистители на основе аммиака или спирта для чистки монитора или его корпуса.

• Acer не несет ответственности за повреждения, вызванные применением очистителей на основе аммиака или спирта.

2. Не ставьте ЖК-дисплей рядом с окном. Устройство может быть серьезно повреждено, если подвернется воздействию

осадков, влаги или прямых солнечных лучей.

3. Не давите на экран. Чрезмерное давление на экран может привести к его повреждению без возможности восстановления.

4. Не снимайте корпус и не пытайтесь отремонтировать устройство самостоятельно. Все работы по техобслуживанию должны

выполняться уполномоченными техническими специалистами.

5. Храните ЖК-дисплей в помещении с температурой от -20°C до 60°C. Нарушение этих требований может привести к

повреждению дисплея без возможности его восстановления.

6. В следующих случаях немедленно отключите монитор от сети питания и обратитесь к уполномоченному техническому

• Сигнальный кабель между монитором и компьютером изношен или поврежден.

• На ЖК-дисплей пролилась жидкость или попала дождевая вода.

• Поврежден монитор или его корпус. Установка подставки монитора

1. Распакуйте подставку и поместите ее на ровную рабочую поверхность.

2. Распакуйте монитор.

3. Прикрепите к подставке кронштейн.

• Убедитесь в том, что подставка и кронштейн совмещены. (Только для некоторых моделей)

• С помощью отвертки черными винтами прикрепите кронштейн к дисплею. (Только для некоторых моделей) Подключение монитора к компьютеру

1. Выключите монитор и отключите шнур питания от сети.

2. 2-1 Подключение видеокабеля

a. Убедитесь, что компьютер и монитор отключены от сети. b. Подключите к компьютеру кабель VGA. 2-2 Подключение кабеля HDMI (только для модели с входом HDMI) a. Убедитесь, что компьютер и монитор отключены от сети. b. Подключите один конец кабеля HDMI к задней части монитора, а другой — к разъему на ПК. 2-3 Подключите кабель DP (только для моделей с входом DP) (опционально) a. Убедитесь, что компьютер и монитор отключены от сети. b. Подключите кабель DP к компьютеру.

3. Подключение аудиокабеля. (только для модели с аудиовходом)

4. Подключите шнур питания к разъему питания на задней стороне

5. Подключите шнуры питания компьютера и монитора к ближайшей

электрической розетке. Внешнее управление

Примечание: Размещение и названия разъемов на мониторе могут отличаться в зависимости от модели. Некоторые разъемы могут быть недоступны для некоторых моделей. HDMI (опционально) (опционально) VGA IN (опционально) USB (опционально) AUDIO IN (опционально)

(опционально) AUDIO OUT (опционально) Type (опционально) Номер Изображ. Описание 1 Перейдите в главное меню. 2 Войдите в режим источника. 3 Войдите в меню управления громкостью. 4 Ускорьте реакцию динамического изображения. 5 Если устройство выключено, нажмите кнопку включения питания. Если устройство уже включено, при нажатии этой кнопки выполняется вход в меню переключения режимов. Нажмите и удерживайте кнопку питания в течение 3 секунд, чтобы выключить устройство.Pусский Заявления о соответствии нормативам и технике безопасности Заявление о соответствии требованиям Федерального агентства по связи (FCC). Данное оборудование прошло испытания и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с Частью 15 Правил FCC. Эти ограничения призваны обеспечить разумную защиту от вредоносных помех при установке оборудования в жилой зоне. Оборудование генерирует, использует и способно излучать радиочастотную энергию, и в случае нарушения инструкций по установке и эксплуатации может создавать помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут в каких-либо конкретных случаях установки. Если устройство все же создает помех для приема теле- или радиосигнала (что можно определить по переключателю), для устранения помех рекомендуется принять следующие меры:

• Отрегулируйте направление или положение антенны приемника.

• Увеличьте расстояние между устройством и приемником.

• Подключите устройство к другому источнику питания, а не тому, к которому подключен приемник.

• Обратитесь за помощью к своему продавцу или опытному специалисту по радиотехнике или ТВ.

Во избежание повреждения монитора не поднимайте его за кронштейн. Примечание. Экранированный кабель Все подключения к другим компьютерным устройствам должны выполняться с помощью экранированных кабелей с целью защиты от электромагнитных помех. Примечание. Периферийные устройства К устройству можно подключать только сертифицированные периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и пр.), которые соответствуют ограничениям класса . Использование несертифицированных периферийных устройств может привести к помехам для приема теле- и радиосигналов.

Любые изменения и модификации, не одобренные в явном виде производителем, могут привести к аннулированию права на использование этого изделия. Условия эксплуатации Данное устройство соответствует требованиям Части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий: (1) устройство не создает вредоносных помех; (2) устройство должно быть способным принимать любые помехи, включая те, которые могут привести к нежелательным операциям. Примечание: Для пользователей в Канаде Данное цифровое устройство относится к классу B и соответствует спецификациям ICES-003 Канады. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Пояснение к «Положениям об организации переработки и утилизации электрических и электронных изделий» Если пользователю больше не требуется данное устройство, или подошел конец срока его службы, соблюдайте государственные нормативы и положения относительно переработки электрических и электронных отходов. Отдавайте их на переработку через местных производителей, обладающих возможностями переработки согласно требованиям государственного законодательства. Так вы заботитесь о своей планете и защищаете ее. Утилизация оборудования для домашних пользователей в ЕС Этот символ на изделии или упаковке указывает на то, что изделие не должно утилизироваться вместе с другими бытовыми отходами. При утилизации использованных устройств вы должны отнести их в пункт сбора электрического и электронного оборудования для утилизации. Отдельный сбор и утилизация использованных устройств помогают сохранять природные ресурсы и перерабатывать отходы безвредным для здоровья и окружающей среды способом. Для получения дополнительной информации о пунктах переработки использованных устройств обратитесь в муниципалитет, службу утилизации бытовых отходов или в магазин, где вы приобрели устройство. Декларация соответствия нормам СЕ Настоящим компания Acer Inc. заявляет, что изделие соответствует основным требованиям и применимым положениям директивы по электромагнитной совместимости 2014/30/EU, директивы о низковольтном оборудовании 2014/35/EU, директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/65/EU и директивы 2009/125/EC в отношении основ установки требований экодизайна для продукции, связанной с производством электрической энергии. Монитор Acer предназначен для воспроизведения видео и визуального отображения данных с электронных устройств.Pусский СПЕЦИФИКАЦИИ

Главная система Цветной ЖК-дисплей TFT Размер Ширина 69 см Шаг пикселя 0,233 мм (гориз.) X 0,233 мм (верт.) Яркость 250 кд/м

(стандартно) Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° (гор.) 178° (верт.) (CR=10) Response Time 1 мс (VRB) Тип панели VA Частота по горизонтали 70,32 - 242,55 кГц Частота по вертикали 48 - 165 Гц Цвета отображения 16,7 млн цветов Синхросигнал HDMI: 590 МГц DP: 645,18 МГц Максимальное разрешение HDMI: 2560 x 1440 при 144 Гц DP: 2560 x 1440 при 165 Гц Plug & Play VESA DDCCI/DDC2B Класс энергоэффективности A

• Ежегодное энергопотребление 44 (кВтч) (для моделей с входом HDMI) Энергопотребление (при 200 нит) Режим вкл. 30 Вт (стандартно) Спящий режим 0,5 Вт (стандартно)

(режим ожидания) 0,4 Вт (стандартно) Входной разъем

HDMI ×2 Входной видеосигнал

HDMI (только для моделей с входом HDMI) (опционально) Динамики 2 Вт x 2 (только для модели с аудиовходом) (опционально) Максимальный размер экрана По горизонтали: 596,736 мм По вертикали: 335,664 мм Источник питания ВХОД: 100-240 В - 50/60 Гц Условия окружающей среды Рабочая температура: от 0 ° до 40 °C Температура хранения: от -20 ° до 60 °C Рабочая влажность: oт 20% до 80% Размеры 610,5 (Ш) x 446,3 (В) x 195,9 (Г) мм Вес (нетто) 3,9 кг (нетто) Спецификации конструкции Наклон: от -5° до +20° Разворот: Нет Регулировка по высоте: Нет Поворот: Нет Отсоединяемая нижняя подставка: да Внешние органы

Переключатели/кнопки Кнопка питания Горячая клавиша 1 Горячая клавиша 2 Горячая клавиша 3 Горячая клавиша 4

Усиление черного ACM Высокая резкость

Режим sRGB Реж.градац.сер. 6 цветов Насыщ. 6 цветов

Over Drive Адаптивная синхронизация VRB Зн. частоты обн. Целевая точка

Вр. отобр. Меню Прозрачность Блокировка меню

Автоисточник Формат DP Широкоэк.реж. Горячие клавиши DDC/CI Ур. черного HDMI Реж. быст. зап.

Технические характеристики зависят от модели и/или региона. Руководства по эксплуатации и прочая документация к устройству Acer находятся на официальном веб-сайте службы поддержки Acer.
