ED270UP - Monitor ACER - Tasuta kasutusjuhend
Leidke seadme juhend tasuta ED270UP ACER PDF-formaadis.
| Toote tüüp | LCD monitor |
| Ekraani suurus | 27 tolli (69 cm) |
| Paneeli tüüp | VA |
| Maksimaalne eraldusvõime | 2560 x 1440 (HDMI: 144 Hz, DP: 165 Hz) |
| Heledus | 250 cd/m² (tüüpiline) |
| Kontrast | 100 000 000:1 max (ACM) |
| Reageerimisaeg | 1 ms (VRB) |
| Vaatenurk | 178° horisontaalne / 178° vertikaalne (CR=10) |
| Kuvatavad värvid | 16,7 miljonit |
| Sisendühendused | 1x DisplayPort, 2x HDMI |
| Sisseehitatud kõlarid | 2 x 2 W (mudelid helisisendiga) |
| Toide | 100-240 V ~ 50/60 Hz |
| Elektritarve (sisselülitatud) | 30 W (tüüpiline) |
| Elektritarve (ooterežiim) | 0,5 W (tüüpiline) |
| Mõõtmed (L x P x K) | 610,5 x 446,3 x 195,9 mm |
| Netokaal | 3,9 kg |
| Kaldenurk | -5° kuni +20° |
| Eemaldatav jalg | Jah |
| Energiatõhususe klass | A |
| Peamised funktsioonid | ACM, Musta tõuge, Sinine valgus, Super teravus, Gamma, Värvitemperatuur, Eelseadistatud režiimid, sRGB, Halltoonid, 6-teljeline varjund, 6-teljeline küllastus, Helitugevus, Vaigistus, Reageerimiskiirus, Adaptiivne sünkroniseerimine, VRB |
| Soovitatav puhastamine | Pehme lapp lahustivaba lahusega. Ärge pihustage otse. Vältige ammoniaaki või alkoholi. |
| Ladustamistemperatuur | -20°C kuni 60°C |
Korduma kippuvad küsimused - ED270UP ACER
Kasutajate küsimused teemal ED270UP ACER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Monitor PDF-formaadis tasuta! Leidke oma juhend ED270UP - ACER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. ED270UP kaubamärgi ACER.

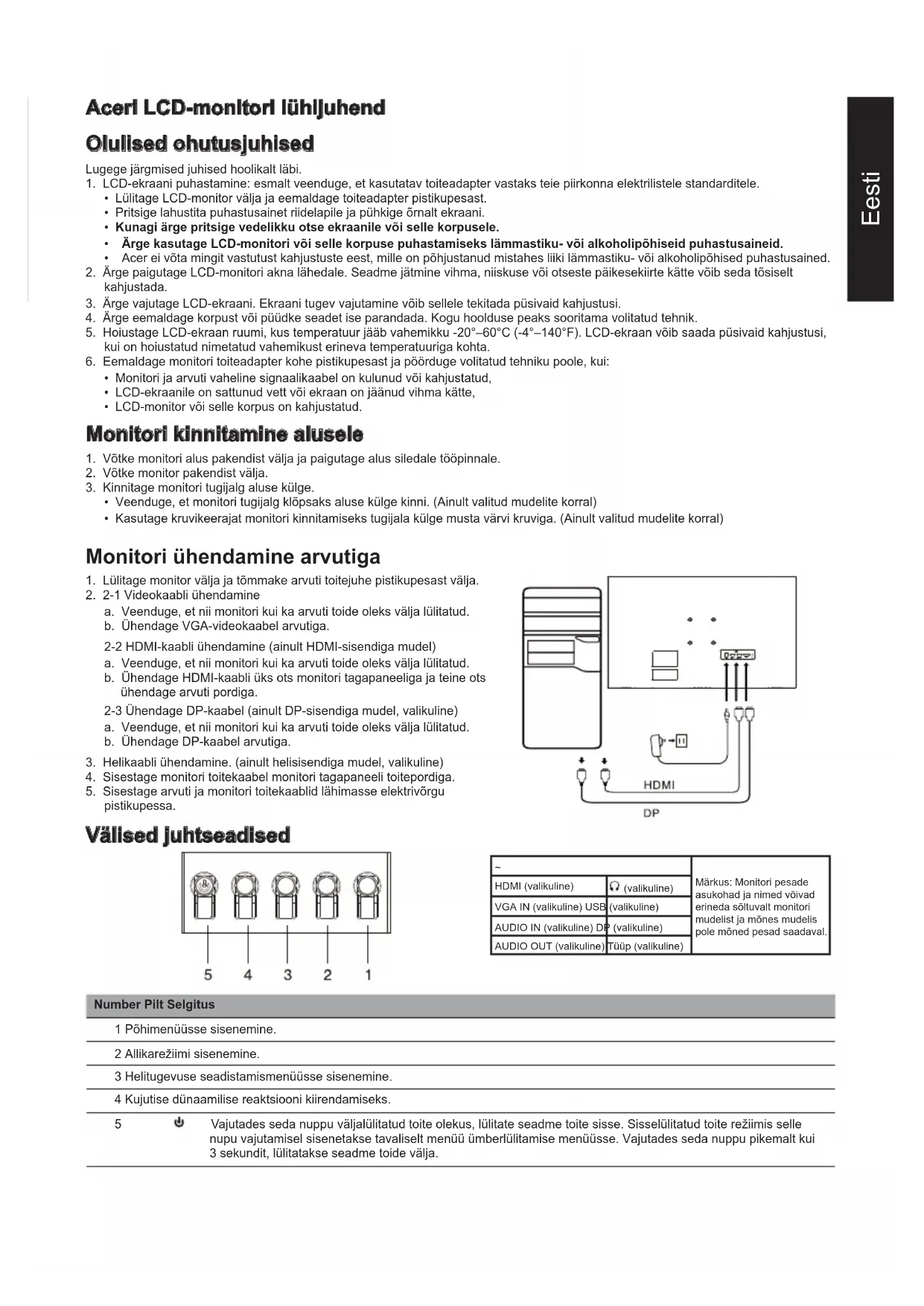

KASUTUSJUHEND ED270UP ACER
Märkus varjestatud kaablite kohta
Kõik ühendused teiste arvutiseadmetega tuleb teha varjestatud kaablitega, et tagada vastavus EMC eeskirjadele.
Lugege järgmised juhised hoolikalt läbi.
- LCD-ekraani puhastamine: esmalt veenduge, et kasutatav toiteadapter vastaks teie piirkonna elektrilistele standarditele.
Lülitage LCD-monitor välja ja eemaldage toiteadapter pistikupesast. - Pritsige lahustita puhastusainet riidelapile ja pühkige õrnalt ekraani. - Kunagi ärge pritsige vedelikku otse ekraanile või selle korpusele. - Ärge kasutage LCD-monitori või selle korpuse puhastamiseks ammoniaagi- või alkoholipõhiseid puhastusaineid. - Acer ei võta mingit vastutust kahjustuste eest, mille on põhjustanud mistahes liiki ammoniaagi- või alkoholipõhised puhastusained.
- Ärge paigutage LCD-monitori akna lähedale. Seadme jätmine vihma, niiskuse või otseste päikesekiirte kätte võib seda tõsiselt kahjustada.
- Ärge vajutage LCD-ekraani. Ekraani tugev vajutamine võib selle tekitada püsivaid kahjustusi.
- Ärge eemaldage korpust ega proovige seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.
- Hoidke LCD-ekraani ruumis, kus temperatuur jääb vahemikku -20°C kuni 60°C (-4°F kuni 140°F). LCD-ekraan võib saada püsivaid kahjustusi, kui seda hoitakse nimetatud vahemikust erineva temperatuuriga kohas.
- Eemaldage monitori toiteadapter kohe pistikupesast ja pöörduge volitatud tehniku poole, kui:
- Monitori ja arvuti vaheline signaalikaabel on kulunud või kahjustatud, LCD-ekraanile on sattunud vett või ekraan on jäänud vihma kätte,
- LCD-monitor või selle korpus on kahjustatud.
Monitori kinnitamine alusele
- Võtke monitori alus pakendist välja ja paigutage alus siledale tööpinnale.
- Võtke monitor pakendist välja.
- Kinnitage monitori tugijalg aluse külge.
Veenduge, et monitori tugijalg klõpsaks aluse külge kinni. (Ainult valitud mudelite korral) - Kasutage kruvikeerajat monitori kinnitamiseks tugijala külge musta värvi kruviga. (Ainult valitud mudelite korral)

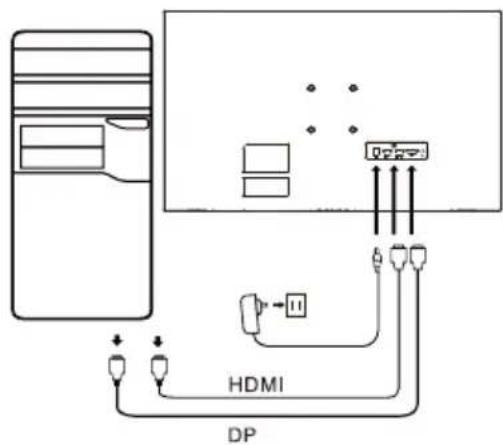

Monitori ühendamine arvutiga
- Lülitage monitor välja ja tõmmake arvuti toitejuhe pistikupesast välja.
- 2-1 Videokaabli ühendamine
a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage VGA-videokaabel arvutiga.
2-2 HDMI-kaabli ühendamine (ainult HDMI-sisendiga mudel)
a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage HDMI-kaabli üks ots monitori tagapaneeliga ja teine ots ühendage arvuti külge.
2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudel, valikuline)
a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage DP-kaabel arvutiga.
- Helikaabli ühendamine. (ainult helisisendiga mudel, valikuline)
- Sisestage monitori toitekaabel monitori tagapaneeli toitepistmikku.
- Sisestage arvuti ja monitori toitekaablid lähimasse elektrivõrgu pistikupessa.

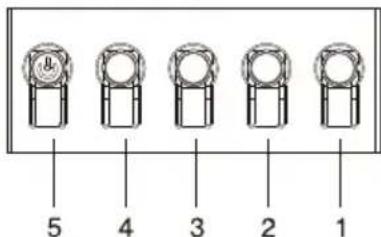

Välised juhtseadised
| ~ | Märkus: Monitori pesade asukohad ja nimed võivad erineda sötuvalt monitori mudelist ja mõnes mudelis pole mõned pesad saadaval. | |
| HDMI (valikuline) | ( valikuline) | |
| VGA IN (valikuline) USB | (valikuline) | |
| AUDIO IN (valikuline) DP | (valikuline) | |
| AUDIO OUT (valikuline) | Tüüp (valikuline) | |
| Number Pilt Selgitus | |
| 1 | Pöhimenüsse sisenemine. |
| 2 | Allikarežiimi sisenemine. |
| 3 | Heltugevuse seadistamismenüsse sisenemine. |
| 4 | Kujutise dūnaamilise reaktsooni kiirendamiseks. |
| 5 | Vajutades seda nuppu väljalūlitatud toite olekus, lūlitate seadme toite sisse. Sisselūlitatud toite režiimisSeller nupu vajutamisel sisenetakse tavaliselt menuü umberlūlitamise menüsse. Vajutades seda nuppu pikemalt kui 3 sekundit, lūlitatakse seadme toide välja. |
Normatiivsed ja ohutuseeskirjad
FCC-avaldus
Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa B-klassi digiseadme piirnormidele. Need piirnormid on kehtestatud, et pakkuda mõistlikku kaitset kahjulike häirete eest kodumajapidamises kasutatavates seadmetes. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seadet ei paigaldata ega kasutata vastavalt juhistele, võib see põhjustada raadioside häireid.
Siiski pole mingit garantiid, et ka nõuetekohase paigalduse korral häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõttu kahjustavaid häireid (mida saab tuvastada seadet sisse/välja lülitades), võib kasutaja häirete kõrvaldamiseks proovida ühte või mitut järgmistest meetmetest:
- Muutke vastuvõtuantenni suunda või asendit.
- Suurendage seadme kaugust vastuvõtjast.
- Ühendage seadme toitejuhe pistikupessa, mis pole vastuvõtjaga samas elektriahelas. Vajaduse korral pöörduge abi saamiseks müüja või kogenud raadio-/TV-tehniku poole.
Märkus
Monitori kahjustamise vältimiseks ärge tõstke monitori tugijalast.
Märkus: varjestatud kaabel
Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks tuleks kõik ühendused teiste seadmetega teha varjestatud kaablitega.
Märkus: välisseadmed
Selle seadmega võib ühendada vaid neid välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnõuetele. Sertimata välisseadmete kasutamine võib põhjustada raadio- ja televisioonivastuvõtuhäireid.
Märkus
Mistahes muudatus või konstruktsiooni muutmine, mida tootja pole selgesõnaliselt heaks kiitnud, võib tühistada seadme kasutusvolitused.
Töötingimused
See seade vastab FCC eeskirjade 15. osa reeglitele. Kasutamisel kehtivad kaks järgmist tingimust: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma kõiki vastuvõetud häireid, k.a häireid, mis võivad põhjustada soovimatuid toiminguid.
Märkus: Kanada kasutajatele
See B-klassi digiseade vastab Kanada standardi ICES-003 nõuetele.
Selgitav märkus "Töökõlbmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest kõrvaldamise eeskirjade" kohta
Meie planeedi eest hoolitsemiseks ja kaitseks järgige pärast toote töökõlbmatuks muutumist või pärast toote tööea aegumist elektriliste ja elektrooniliste jäätmete käitlemisel kehtivaid riiklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jäätmekäitlusjaamadesse.
EL-is kodus kasutatavate seadmete kasutusest kõrvaldamine
See sümbol tootel või toote pakendil tähendab, et seadet ei tohi kasutusest kõrvaldamiseks visata olmejäätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroonilised seadmed viima kasutusest kõrvaldamiseks jäätmekäitlusjaama. Kasutusest kõrvaldatud seadmete eraldi kogumine ja ümbertöötlemine aitab säilitada loodusressursse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jäätmekäitlusjaamade kohta lisateabe saamiseks pöörduge kohaliku omavalitsuse, majapidamisjäätmete käitlusjaama või kauplusesse, kust toote ostsite.
CE-märgis ja vastavusdeklaratsioon
Acer Inc kinnitab käesolevaga, et see LCD-monitor vastab elektromagnetilise ühilduvuse direktiivi 2014/30/EL, madalpinge direktiivi 2014/35/EL, RoHS direktiivi 2011/65/EL põhinõuetele ja muude asjakohaste sätete nõuetele ning direktiivi 2009/125/EÜ nõuetele, mis käsitleb energiamõjuga toodete ökodisaini raamistiku nõuete kehtestamist.
| LCD-panel | Juhtsüsteem Värviline TFT LCD-monitor | |
| Suurus Laius 27 tolli (69 cm) | ||
| Pikslisamm 0,233 mm (H) × 0,233 mm (V) | ||
| Heledus 250 cd/m | 2 (tüpline) | |
| Kontrastsus Max 100000000:1 (ACM) | ||
| Vaatenurk 178° (H) 178° (V) (CR = 10) | ||
| Reaktsiooniaeg 1 ms (VRB) | ||
| Paneeli tüup VA | ||
| Horisontoalsagedus 70,32-242,55 KHz | ||
| Vertikaalsagedus 48-165 Hz | ||
| Värvitäpsus 16,7 miljonit värvi | ||
| Punkti taktsagedus | HDMI: 590 MHzDP: 645,18 MHz | |
| Max eraldusvöime | HDMI: 2560 x 1440 144 Hz juuresDP: 2560 x 1440 165 Hz juures | |
| Automaatelt hämäestuv VESA DDCCI / DDC2B | ||
| Energiatōhususe klass A | ||
| * Aastane energiatarve | 44 (kWh) (HDMI-sisendiga mudeli jaoks) | |
| Energiatarve(heledusel 200 nitti) | Törežiimis | 30 W (tavaline) |
| Unerežiimis | 0,5 W (tavaline) | |
| Väljalulittadud režiimis(ooterežiimis) | 0,4 W (tavaline) | |
| Sisendpistik | DPHDMI, 2 tk | |
| Video sisendsignaal | DPHDMI (ainult HDMI-sisendiga mudel, valikuline) | |
| Kölarid | 2 W, 2 tk (ainult helisendiga mudel, valikuline) | |
| Ekraani maksimaïsalsed mõötmied | Horisontoalne: 596,736 mmVertikaalne: 335,664 mm | |
| Toiteaillikas | SISEND: 100-240 V, vahelduvvool, sagedus 50/60 Hz | |
| Ümbritseva keskkonna tingimused | Töötemperatuur: 0° kuni 40°CHoistamise temperatuur: -20° kuni 60°CSuhteline niiskus: 20% kuni 80% | |
| Mõötmied | 610,5 (L) x 446,3 (K) x 195,9 (S) mm | |
| Mass (neto) | 3,9 kg (neto) | |
| Mehmanismi andmed | Kallutamine: -5° kuni +20°Pööramine: EIKorguse reguleerimine: EITelje ümber põöramine: EIEemaldatv tugijalg: Jah | |
| Välised juhtseadised | Lūliti/nupud | Toitenupp Kirklahv 3Kirklahv 1 Kirklahv 4Kirklahv 2 |
| Funktsionid | HeledusAimPoint-sihikKeelEkeiraanilekuvatava teate kestusLübpaistvusEkeraanikuva lukkSisendAllika automaatvalimineDP vaadeLai (dūn.) reziimKirklavh määramineDDC/CIHDMI musta taseKirkäivitusreizimTeave | |
| sRGB-rezimHallkaala rezim6-komponendiline värvitoon6-komponendiline kullastusHelitugevusValgistatudHelimoonutusedAdaptivne sūnkroonimineVRBVärskendussageduse vääruts | ||
| Tehnilised andmed erinevad mudeliti ja/vöi pirkkonniti. | ||
