ПОСІБНИК КОРИСТУВАЧА MT CS 25036 Kärcher

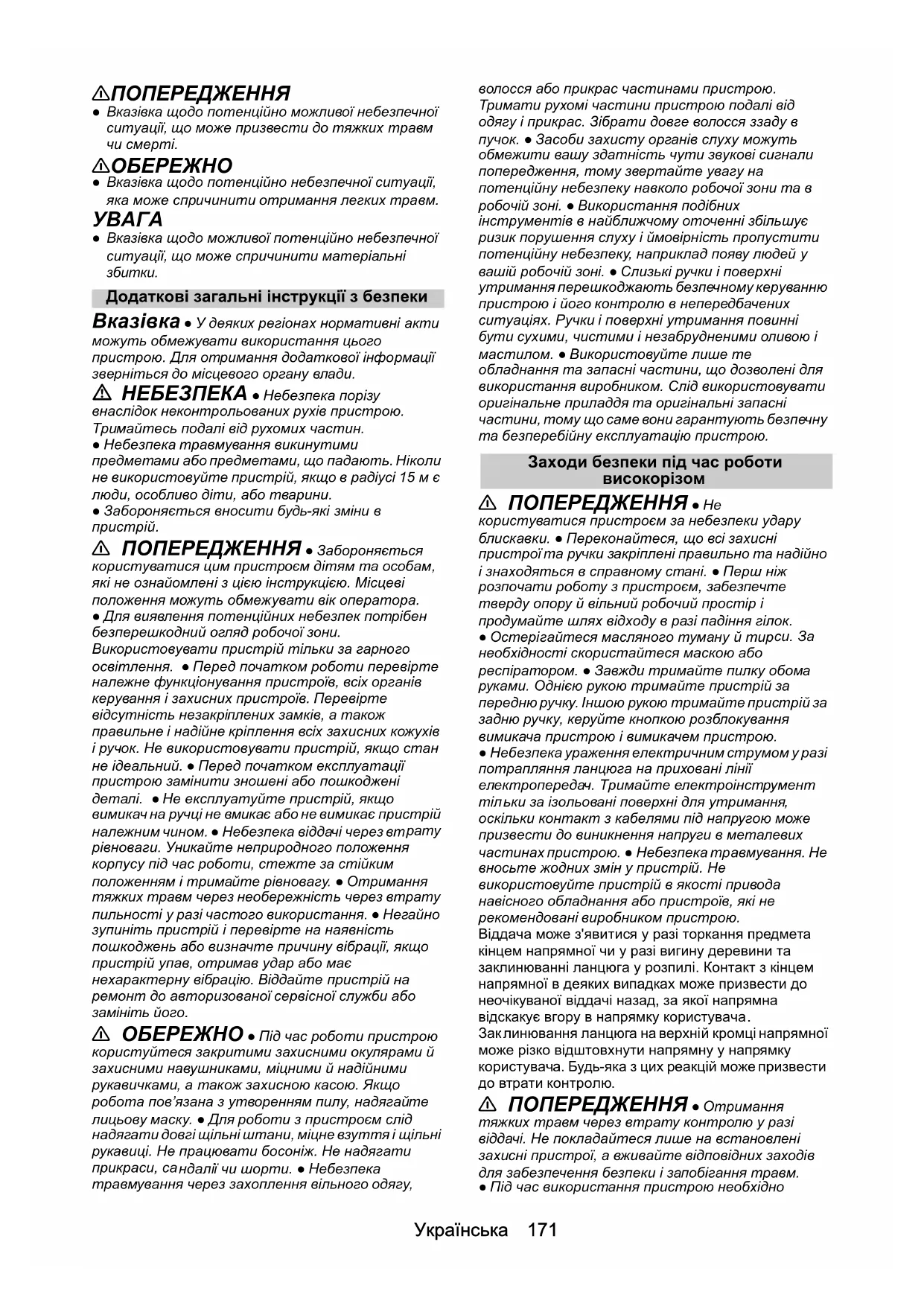

Вказівки з техніки безпеки Перед першим використанням пристрою слід ознайомитись з цією главою з техніки безпеки та цією оригінальною інструкцією з експлуатації. Діяти відповідно до них. Зберігати оригінальну інструкцію з експлуатації для подальшого користування або для наступного

● Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи

• Вказівки з техніки безпеки p. 170
• Використання за призначенням p. 173
• Охорона довкілля p. 173
• Приладдя та запасні деталі p. 173
• Комплект поставки p. 173
• Запобіжні пристрої p. 173
• Символи на пристрої p. 174
• Захисний одяг p. 174
• Опис пристрою p. 174
• Введення в експлуатацію p. 174
• Експлуатація p. 175
• Транспортування p. 175
• Зберігання p. 175
• Догляд і технічне обслуговування p. 175
• Роботи з технічного обслуговування p. 175
• Допомога в разі несправностей Гарантія p. 176

Технічні характеристики.................................... 176 Значення вібрації та шуму ................................ 177 Декларація про відповідність стандартам ЄС.177Українська 171 몇 ПОПЕРЕДЖЕННЯ ● Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм

● Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

● Вказівка щодо можливої потенційно небезпечної ситуації, що може спричинити матеріальні

Додаткові загальні інструкції з безпеки Вказівка ● У деяких регіонах нормативні акти можуть обмежувати використання цього пристрою. Для отримання додаткової інформації зверніться до місцевого органу влади. НЕБЕЗПЕКА ● Небезпека порізу внаслідок неконтрольованих рухів пристрою. Тримайтесь подалі від рухомих частин. ● Небезпека травмування викинутими предметами або предметами, що падають. Ніколи не використовуйте пристрій, якщо в радіусі 15 м є люди, особливо діти, або тварини. ● Забороняється вносити будь-які зміни в

몇 ПОПЕРЕДЖЕННЯ ● Забороняється користуватися цим пристроєм дітям та особам, які не ознайомлені з цією інструкцією. Місцеві положення можуть обмежувати вік оператора. ● Для виявлення потенційних небезпек потрібен безперешкодний огляд робочої зони. Використовувати пристрій тільки за гарного освітлення. ● Перед початком роботи перевірте належне функціонування пристроїв, всіх органів керування і захисних пристроїв. Перевірте

сутність незакріплених замків, а також правильне і надійне кріплення всіх захисних кожухів і ручок. Не використовувати пристрій, якщо стан не ідеальний. ● Перед початком експлуатації пристрою замінити зношені або пошкоджені деталі. ● Не експлуатуйте пристрій, якщо вимикач на ручці не вмикає або не вимикає пристрій належним чином. ● Небезпека віддачі через вт

рівноваги. Уникайте неприродного положення корпусу під час роботи, стежте за стійким положенням і тримайте рівновагу. ● Отримання тяжких травм через необережність через втрату пильності у разі частого використання. ● Негайно зупиніть пристрій і перевірте на наявність пошкоджень або визначте причину вібрації, якщо пристрій упав, отримав удар або має нехарактерну віб рацію. Віддайте пристрій на ремонт до авторизованої сервісної служби або замініть його. 몇 ОБЕРЕЖНО ● Під час роботи пристрою користуйтеся закритими захисними окулярами й захисними навушниками, міцними й надійними рукавичками, а також захисною касою. Якщо робота пов’язана з утворенням пилу, надягайте лицьову маску. ● Для роботи з пристроєм слід надягати довгі щільні штани, міцне взуття і щільні рукавиці. Не працювати босоніж. Не надягати прикраси, са ндалії чи шорти. ● Небезпека травмування через захоплення вільного одягу, волосся або прикрас частинами пристрою. Тримати рухомі частини пристрою подалі від одягу і прикрас. Зібрати довге волосся ззаду в пучок. ● Засоби захисту органів слуху можуть обмежити вашу здатність чути звукові сигнали попередження, тому звертайте увагу на потенційну небезпеку навколо робочої зони та в робочій зоні. ● Використання подібних інструментів в н айближчому оточенні збільшує ризик порушення слуху і ймовірність пропустити потенційну небезпеку, наприклад появу людей у вашій робочій зоні. ● Слизькі ручки і поверхні утримання перешкоджають безпечному керуванню пристрою і його контролю в непередбачених ситуаціях. Ручки і поверхні утримання повинні бути сухими, чистими і незабрудненими оливою і мастилом. ● Використовуйте лише те

бладнання та запасні частини, що дозволені для використання виробником. Слід використовувати оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою. Заходи безпеки під час роботи високорізом 몇 ПОПЕРЕДЖЕННЯ ● Не користуватися пристроєм за небезпеки удару блискавки. ● Переконайтеся, що всі захисні пристрої та ручки закріплені правильно та надійно і знаходяться в справному стані. ● Перш ніж розпочати роботу з пристроєм, забезпечте тверду опору й вільний робочий простір і продумайте шлях відходу в разі падіння гілок. ● Остерігайтеся масляного туману й тир

необхідності скористайтеся маскою або респіратором. ● Завжди тримайте пилку обома руками. Однією рукою тримайте пристрій за передню ручку. Іншою рукою тримайте пристрій за задню ручку, керуйте кнопкою розблокування вимикача пристрою і вимикачем пристрою. ● Небезпека ураження електричним струмом у разі потрапляння ланцюга на приховані лінії електропередач. Тримайте електроінструмент

ьки за ізольовані поверхні для утримання

скільки контакт з кабелями під напругою може призвести до виникнення напруги в металевих частинах пристрою. ● Небезпека травмування. Не вносьте жодних змін у пристрій. Не використовуйте пристрій в якості привода навісного обладнання або пристроїв, які не рекомендовані виробником пристрою. Віддача може з'явитися у ра зі торкання предмета кінцем напрямної чи у разі вигину деревини та заклинюванні ланцюга у розпилі. Контакт з кінцем напрямної в деяких випадках може призвести до неочікуваної віддачі назад, за якої напрямна відскакує вгору в напрямку користувача

линювання ланцюга на верхній кромці напрямної може різко відштовхнути напрямну у напрямку користувача. Будь-яка з цих р еакцій може призвести до втрати контролю. 몇 ПОПЕРЕДЖЕННЯ ● Отримання тяжких травм через втрату контролю у разі віддачі. Не покладайтеся лише на встановлені захисні пристрої, а вживайте відповідних заходів для забезпечення безпеки і запобігання травм. ● Під час використання пристрою необхідно172 Українська користуватися ременем, що входять до комплекту поставки. Ремінь оснащений швидкодіючим замком. Ремінь допомагає контролювати пристрій під час опускання після зрізання і утримувати вагу пристрою під час зрізання. ● Отримання тяжких травм через неможливість швидко зняти ремінь в надзвичайній ситуації. Перед використанням пристрою ознайомтеся з ременем і швидкодіючим замком. Не надягайте одяг пов ерх ременя і не перекривайте доступ до швидкодіючого замку. ● Перш ніж увімкнути пристрій, переконайтеся, що ланцюгове полотно не торкається жодного предмета. ● Отримання тяжких травм у разі зіскакування ланцюга з напрямної. Перед кожним використанням перевіряйте натяг ланцюга. Переконайтесь, що ланцюг змащений. ● Вимкнути двигун, вийняти акумуляторний блок та переконатися, що вс і рухомі частини повністю

● Перед очищенням або зняттям блокування. ● Якщо прилад залишається без нагляду. ● Перед встановленням або зніманням начіпних

● Перед перевіркою, очищенням або проведенням робіт із пристроєм. ● Небезпека травмування через віддачу. Заходи щодо запобігання віддачі: ● Переконайтеся, що в робочій зоні відсутні

● Під час роб оти пилкою уникайте контакту кінця напрямної з гілками чи іншими предметами. ● Тримайте пристрій обома руками. ● Корпус і руки повинні знаходитись у положенні, яке дозволяє не втратити рівновагу під час

● Ніколи не відпускайте пилку під час роботи. ● Уникайте неприродного положення корпусу під час роботи. Це забезпечить кращий контроль

ю і дозволить уникнути випадкового торкання кінцем напрямної в непередбачуваних

● Використовуйте тільки дозволені виробником запасні напрямні і ланцюги. Використання неправильних запасних напрямних і ланцюгів може призвести до розриву ланцюга та/або

● Заточування ланцюга пилки – складне завдання. Виробник рекомендує замінити зношений або затуплений ланцюг новим

● Небезпека т равмування. Не використовуйте пристрій на драбинах чи нестійких поверхнях. Під час спилювання завжди стійте обома ногами на твердій поверхні, щоб зберегти рівновагу. ● Небезпека ураження струмом. Не користуйтеся пристроєм в межах 10 м від повітряних ліній електропередач. ● Небезпека травмування, якщо гілка під напругою відскакує назад під час спилювання. ● Слідкуйте за пад аючими гілками та гілками, які відскакують назад після падіння на землю. ● Якщо тонка гілка потрапляє в пилу і летить в напрямку оператора, оператор може втратити рівновагу. Будьте обережні під час спилювання невеликих чагарників і паростків. ● Вимкніть двигун і вийміть акумуляторний блок перед очищенням або технічним обслуговуванням пристрою. ● Перевірте зуби пилки, якщо її продуктивність знижується. Ріжучі інструменти повинні бути завжди загострені та утримуватись у чистоті. Гострі ріжучі інструменти легше контролювати, вони не блокуються так швидко. За необхідності замініть ланцюг і спрямовуючу. Використовуйте лише оригінальні запчастини від виробника. ● Небезпека травмування через застряглий ріжучий механізм. Якщо ланцюг або

прямна застрягла занадто високо, то щоб дістатися неї, зверніться за порадою до фахівця з метою безпечного вилучення ріжучого механізму. ● Перед кожним використанням перевіряйте надійність з'єднання штанги і ріжучого інструменту. УВАГА ● Зберігайте пристрій тільки у приміщеннях. Безпечне транспортування та зберігання 몇 ПОПЕРЕДЖЕННЯ ● Вимкніть пристрій, дайте йому охолонути та вийміть акумуляторний блок перед зберіганням або транспортуванням пристрою. ● Перед зберіганням або транспортуванням пристрою накрийте ріжучий інструмент захисним кожухом

몇 ОБЕРЕЖНО ● Небезпека травмування та пошкодження пристрою. Закріпіть пристрій від руху або падіння під час транспортування. УВАГА ● Приберіть усі сторонні предмети з пристрою перед транспортуванням або зберіганням. ● Зберігайте пристрій у сухому і добре провітрюваному місці, не доступному для дітей. Тримайте пристрій подалі від речовин, що спричиняють корозію, таких як садові хімікати. ● Не зберігайте пристрій просто неба. ● Переконайтеся, що ланцюг злегка змащений у разі укладання пр истрою на зберігання понад одного місяця. Виробник рекомендує використовувати спрей для змащування і захисту від корозії. Дізнайтеся про відповідний спрей в сервісній службі. Безпечне технічне обслуговування та

Вказівка ● Роботи з сервісного та технічного обслуговування можуть виконувати лише кваліфіковані та спеціально навчені спеціалісти. Рекомендуємо відправляти виріб для ремонту в авторизований сервісний центр. ● Ви можете виконувати лише налаштування та ремонтні роботи, описані в цій інструкції з експлуатації. З питань додаткового ремонту звертайтеся до авторизованої сервісної служби у вашому регіоні. 몇 ПОПЕРЕДЖЕННЯ ● Небезпека травмування. Ланцюг пилки надзвичайно гострий. Використовуйте захисні рукавиці під час виконання технічного обслуговування ланцюга і під час очищення, кріплення або зняття захисного кожуха ланцюга. ● Дотримуйтесь інструкцій щодо натягу ланцюга, регулювання натягу та змащування ланцюга. ● Отримання тяжких травм через віддачу, якщо пошкоджений ланцюг не замінений або не відремонтований. ● Ви мкніть двигун і вийміть акумуляторний блок перед очищенням або технічним обслуговуванням пристрою. ● ЩобУкраїнська 173 забезпечувати надійний стан пристрою, регулярно перевіряти щільність затягування болтів, гайок і гвинтів. ● Небезпека травмування через тривале, безперервне використання пристрою. Робіть регулярні перерви під час роботи з пристроєм. 몇 ОБЕРЕЖНО ● Використовуйте тільки ті запасні частини, приладдя та насадки, які схвалені виробником. Слід використовувати оригінальні запасні частини, приладдя та насадки, тому що саме вони гарантують безпечну та безперебійну експлуатацію пристрою. УВАГА ● Після кожного використання очистіть виріб м'якою сухою тканиною. Залишкові ризики 몇 ПОПЕРЕДЖЕННЯ ● Навіть якщо пристрій експлуатується за правилами, зберігаються деякі залишкові ризики. Під час використання пристрою можуть виникати такі ризики: ● Вібрація може спричинити травми. Слід використовувати належний інструмент для кожного виду робіт, використовувати відповідні ручки й обмежувати час роботи та впливу вібрації. ● Шум може спричинити пошкодження органів слуху. Слід використовувати засоби для

ахисту органів слуху й обмежувати тривалість впливу шуму. ● Порізи в разі контакту з відкритими зубами ланцюгового полотна. ● Порізи внаслідок непередбачуваних, раптових рухів або відскоку шини. ● Порізи й ризик потрапляння під шкіру частинок

ь із ланцюгового полотна. ● Травми, спричинені викинутими предметами (стружкою, тріскою). ● Травми внаслідок падіння предметів. Під час

роведення робіт над головою завжди використовувати відповідну захисну каску. ● Вдихання пилу й частинок. ● Контакт шкіри з мастилом або маслом. Зменшення ризику

● Тривале використання пристрою може призвести до порушення кровопостачання в руках, спричинене вібрацією. Загальноприйняте значення тривалості використання встановити неможливо, тому що воно залежить від багатьох факторів: ● Індивідуальна схильність до поганого кровопостачання (часто холодні пальці, поколювання у пальцях). ● Низька температура навколишнього середовища. Для захисту рук слід надягати теплі рукавиці. ● Порушення кровопостачання чере

● Безперервна робота більш шкідлива за роботу з перервами. У разі регулярного використання пристрою протягом тривалого часу та повторювання симптомів (поколювання у пальцях, холодні пальці) слід завернутися до лікаря. Використання за призначенням

Використання не за призначенням Небезпека для життя внаслідок порізів Використовувати пристрій лише за призначенням. ● Високоріз призначений для комерційного використання. ● Насадка призначена для використання з багатофункціональним інструментом MT 36 Bp. ● Пристрій призначений для використання лише

●З міркувань безпеки пристрій завжди повинен надійно утримуватися обома руками. ● Пристрій призначений для обрізання і спилювання невеликих гілок і гіл очок високо на дереві. Користувач міцно стоїть на землі. Будь-яке інше використання, наприклад з забиранням на дерево, для спилювання в безпосередній близькості з оператором або для зрізання рослинності на рівні землі, неприпустиме. За ризики, що виникають через неприпустиме використання, несе відповідальність користувач. Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я лю дини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Комплектація пристрою зазначена на упаковці. Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Запобіжні пристрої

Відсутні або змінені запобіжні пристрої Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними.174 Українська Зубчастий упор Вбудований зубчастий упор можна використовувати як додаткову точку опори пилки. Під час різання штовхайте пристрій уперед, доки металеві шипи не увійдуть у край деревини. Якщо рухати штангу вгору або вниз у напрямку різання, працювати пилкою буде легше. Символи на пристрої Захисний одяг

Небезпека отримання порізу! Під час роботи з пристроєм використовувати відповідний захисний одяг. Дотримуватись місцевих правил техніки

Захист голови Під час роботи з пристроєм користуйтеся відповідною захисною каскою, що відповідає стандарту EN 397 або має маркування CE. Під час роботи з пристроєм користуйтеся засобом захисту органів слуху, що відповідає стандарту EN 352-1 або має маркування CE. Для захисту від тріски, що летить, користуйтеся придатними захисними окулярами, що відповідають стандарту EN 166 або мають маркування CE. Або скористайтеся лицевим щитком, що відповідає стандарту EN 1731 і має маркування CE. У спеціалізованих магазинах можна знайти захисні каски із вбудованими засобами захисту органів слуху й щитками для захисту очей. Захисні рукавиці Під час роботи з пристроєм надягніть захисні рукавиці з захистом від порізів, що відповідають стандарту EN 381-7 і мають маркування CE. Захисне взуття Для роботи з пристроєм надягайте нековзне захисну взуття, що відповідає стандарту EN 20345 і має маркування CE. Опис пристрою У цій інструкції з експлуатації описано максимальну комплектацію. Комплект поставки відрізняється залежно від моделі (див. упаковку). Рисунки див. на сторінках з рисунками Малюнок A 1 Кожух ланцюга 2 Гвинт для регулювання натягу ланцюга 3 Ланцюг 4 Шина 5 Кришка бака ланцюгового масла 6 Зубчастий упор 7 Гайка напрямної 8 Кришка 9 Штанга 10 Заводська табличка Введення в експлуатацію Збирання багатофункціонального інструмента

1. З'єднати штангу з муфтою

багатофункціонального інструменту (див. інструкцію з експлуатації Багатофункціональний інструмент MT 36 Bp). Малюнок B Наповнення бака ланцюгового масла

1. За необхідності очистіть область навколо

горловини від тирси й бруду.

2. Зніміть кришку бака ланцюгового масла.

3. Повільно залийте ланцюгове масло в бак

4. За необхідності витріть пролите масло

5. Закрийте бак ланцюгового масла кришкою.

Перевірка натягу ланцюга

Під час будь-яких робіт із ланцюгом надягайте захисні рукавиці.

1. Зніміть кожух ланцюга.

Малюнок E Загальний знак попередження Перед уведенням в експлуатацію ознайомитись з інструкцією з експлуатації та усіма вказівками з техніки безпеки. Під час роботи з пристроєм користуватися придатними засобами для захисту очей та органів слуху. Під час роботи з прис

використовуйте нековзні міцні захисні

Під час роботи з пристроєм використовуйте нековзне захисне

Небезпека ураження електричним струмом. Працюючи з пристроєм, дотримуйтесь мінімальної відстані 10 м від повітряних ліній електропередач. Небезпека внаслідок розлітання предметів. Не дозволяйте будь-яким стороннім особам (зокрема дітям) і домашнім тваринам наближатися до робочої зони бл ижче ніж на 15 м. Змащування шини й ланцюга Напрямок ходу ланцюга 10mУкраїнська 175

2. Обережно тягніть за ланцюг.

Малюнок F Відстань між напрямною та ланцюгом має становити 4,0 мм.

3. За необхідності відрегулювати натяг ланцюга

(див. главу Регулювання натягу ланцюга). Експлуатація Основні операції

1. Перевірте дерево й гілки на наявність

пошкоджень, наприклад гнилі.

2. Зніміть кожух ланцюга.

3. Тримайте пристрій обома руками.

Методи роботи Порядок дій під час спилювання: По можливості дотримуватися відстані 15 см між стовбуром дерева і розпилом. Невеликі гілки, тонкі і легкі, спилюють одним рухом нижньою частиною напрямної. Більш важкі гілки більшого діаметра під час спилювання можуть зламатися або розколотися. Тому спилювати їх в кілька етапів: a Зробіть розпил в нижній частині гі

верхньою частиною напрямної. Цей розпил повинен становити приблизно третину діаметра гілки. Малюнок G b Зробіть розпил у верхній частині гілки. c Якщо необхідний інший розпил, ніколи не продовжуйте його в розпочатому розпилі, а починайте новий. Під час спилювання гілок слід дотримуватися такого: Не піднімайте штангу більше ніж на 60° від горизонталі.

астосовуйте великих зусиль до напрямної. Не стійте під гілкою, що спилюється. Переконайтеся, що падаюча гілка не наражає на небезпеку користувача або спостерігача і не зможе пошкодити будь-які предмети. Під час спилювання за можливістю дотримуйтесь безпечної відстані, яка має вдвічі перевищувати довжину гілки. Завершення роботи

1. Вийміть акумуляторний блок з пристрою (див.

інструкцію з експлуатації Багатофункціональний пристрій MT 36 Bp).

2. Очистити пристрій (див. главу Очищення

Демонтаж багатофункціонального інструмента

1. Від'єднайте насадку від багатофункціонального

інструменту (див. інструкцію з експлуатації Багатофункціональний пристрій MT 36 Bp). Транспортування

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

몇 ПОПЕРЕДЖЕННЯ Неконтрольований запуск

Якщо багатофункціональний інструмент зібраний, перед транспортуванням вийміть акумуляторний блок із пристрою. Транспортуйте пристрій тільки з установленим захисним кожухом. Під час перевезення транспортними засобами пристрій слід фіксувати від ковзання та перекидання.

Перед кожним зберіганням пристрій слід очищати (див. главу Очищення пристрою).

Небезпека отримання травм та ушкоджень! Пристрій може перекинутись на похилій поверхні. Під час зберігання враховувати вагу пристрою. 몇 ПОПЕРЕДЖЕННЯ Неконтрольований запуск

Якщо багатофункціональний інструмент зібраний, перед зберіганням вийміть акумуляторний блок із

Зберігайте ланцюгову пилу тільки із встановленим захисним кожухом.

2. У разі необхідності демонтуйте

багатофункціональний інструмент (див

укцію з експлуатації Багатофункціональний інструмент MT 36 Bp).

3. У разі зберігання пристрою більше одного

місяця, змастіть ланцюг, щоб запобігти корозії.

4. Зберігайте пристрій у су

хому й добре вентильованому місці. Не піддавайте пристрій впливу корозійних речовин, наприклад садових хімікатів і протиобліднювальної солі. Зберігайте пристрій лише в приміщенні. Догляд і технічне обслуговування 몇 ПОПЕРЕДЖЕННЯ Неконтрольований запуск

Перед проведенням будь-яких робіт на зібраному багатофункціональному пристрої вийміть акумуляторний блок з пристрою.

Під час будь-яких робіт із ланцюгом надягайте захисні рукавиці. Очищення пристрою

1. Очистіть ланцюг від залишків розпилюваного

матеріалу й бруду за допомогою щітки. Малюнок H

2. Очистіть штангу м’якою сухою тканиною.

Роботи з технічного обслуговування Перед кожним використанням Перед кожним використанням необхідно виконати

Перевірити рівень мастила в ланцюзі, за необхідності долити мастило (див. главу Наповнення бака ланцюгового масла). Перевірити натяг ланцюга (див. главу Перевірка натягу ланцюга).176 Українська Перевірити достатню загостреність ланцюга, за необхідності перевернути напрямну або замінити ланцюг (див. главу Заміна ланцюга). Перевірити пристрій на предмет пошкоджень. Перевірити всі болти, гайки і гвинти на міцність

Регулювання натягу ланцюга

1. Із зібраного багатофункціонального інструмента

вийміть акумуляторний блок (див. інструкцію з експлуатації Багатофункціональний інструмент MT 36 Bp).

2. Відпустіть гайку напрямної.

3. Відрегулюйте натяг ланцюга за допомогою

4. Перевірте натяг ланцюга.

Малюнок F Відстань між шиною й ланцюгом повинна становити 4,0 мм.

5. Затягніть гайку напрямної.

1. Зніміть гайку напрямної.

2. Відпустіть гвинт для регулювання натягу

5. Правильно утилізуйте старий ланцюг.

6. Натягніть новий ланцюг на напрямну.

7. Встановити напрямну. Зверніть увагу на

напрямок ходу ланцюга. Малюнок N

8. Установіть кожух, злегка затягнувши гайку

9. Відрегулюйте натяг ланцюга (див. главу

Регулювання нат ягу ланцюга). Допомога в разі несправностей Несправності часто мають просту причину, яку можна усунути самостійно за допомогою інструкцій, наведених нижче. За наявності сумнівів або в разі неназваних несправностей слід звертатися до авторизованої сервісної служби. Під час збільшення строку служби ємність акумуляторного блока знижуватиметься навіть за доброго обслуговування, внаслідок чого навіть у разі повної зарядки повний час роботи більш

забезпечуватиметься. Це не є дефектом.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до т орговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Технічні характеристики Помилка Причина Усунення Пристрій зупиняється під час роботи Ланцюг заблокований рослинами, що спилюються. Видалити їх. Двигун перегрітий Зупинити роботу і дати двигуну

Проблеми під час збирання частин

Місця з'єднання забруднені. Очистити кінці штанги від налиплого

Укладати насадки тільки на чисті

Робочі характеристики пристрою Робоча напруга

Максимальна швидкість /min 10000 ± 10% Об'єм бака ланцюгового

ml 200 Діаметр рослинності, що зрізується (макс.) mm 180 Робочий радіус дії (макс.) m 2,7 Розміри та вага Довжина x ширина x

Вага (з акумуляторним

kg 2,6 Вага kg 2,0 Дані про продуктивність пристрою (виміряні за допомогою багатофункціонального інструмента MT 36 Bp) Рівень звукової потужності відповідно до EN ISO 11680-1 (виміряно багатофункціональним інструментом MT 36 Bp) Рівень звукового тиску

dB(A) 3,0 Рівень звукової потужності L

MT CS 250/36 BpҚазақша 177 Зберігається право на внесення технічних змін. Значення вібрації та шуму Зазначені значення вібрації та рівня шуму виміряні відповідно до стандартного методу випробувань і можуть бути використані для порівняння одного інструменту з іншим. Заявлені загальні значення вібрації та рівня шуму також можуть бути використані для попередньої оцінки впливу. 몇 ПОПЕРЕДЖЕННЯ Випромінювання вібрації та шуму під час фактичного використання електроінструменту може відхилятися від зазначених значень залежно від інструменту та, зокрема, типу використовуваної заготівки. Визначте заходи безпеки для захисту оператора на підставі оцінки впливу в фактичних умовах використання (з урахуванням усіх частин робочого циклу, як-от час спрацьовування). Пристрої зі значенням вібрації рука-плече > 2,5 м/с² (див. главу Технічні характеристики в інструкції з експлуатації) 몇 ОБЕРЕЖНО ● Під час безперервного використання пристрою протягом декількох годин може заявитися відчуття оніміння. ● Для захисту рук слід надягати теплі рукавиці. ● Періодично робити паузи в роботі. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Акумуляторний вис

Тип: 1.042-511.0 + 1.042-512.0 Відповідні директиви ЄС 2014/30/ЄС 2006/42/EG (+2009/127/EG) 2011/65/ЄС Застосовувані гармонізовані стандарти EN IEC 63000: 2018 EN 55014-1: 2017 +A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 62841-1: 2015 +A11: 2022

EN ISO 12100:2010 Уповноважений орган, 0197 TÜV Rheinland LGA Products GmbH; Tillystraße 2 D – 90431 Nürnberg, Germany (Німеччина), здійснив випробування ЄС типового зразка, реєстраційний номер: BM 50545282

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 м. Вінненден, 01.05.2022

3,0 Величина вібрацій на руці/кисті від задньої
