ПОСІБНИК КОРИСТУВАЧА AHS 580-26 BOSCH

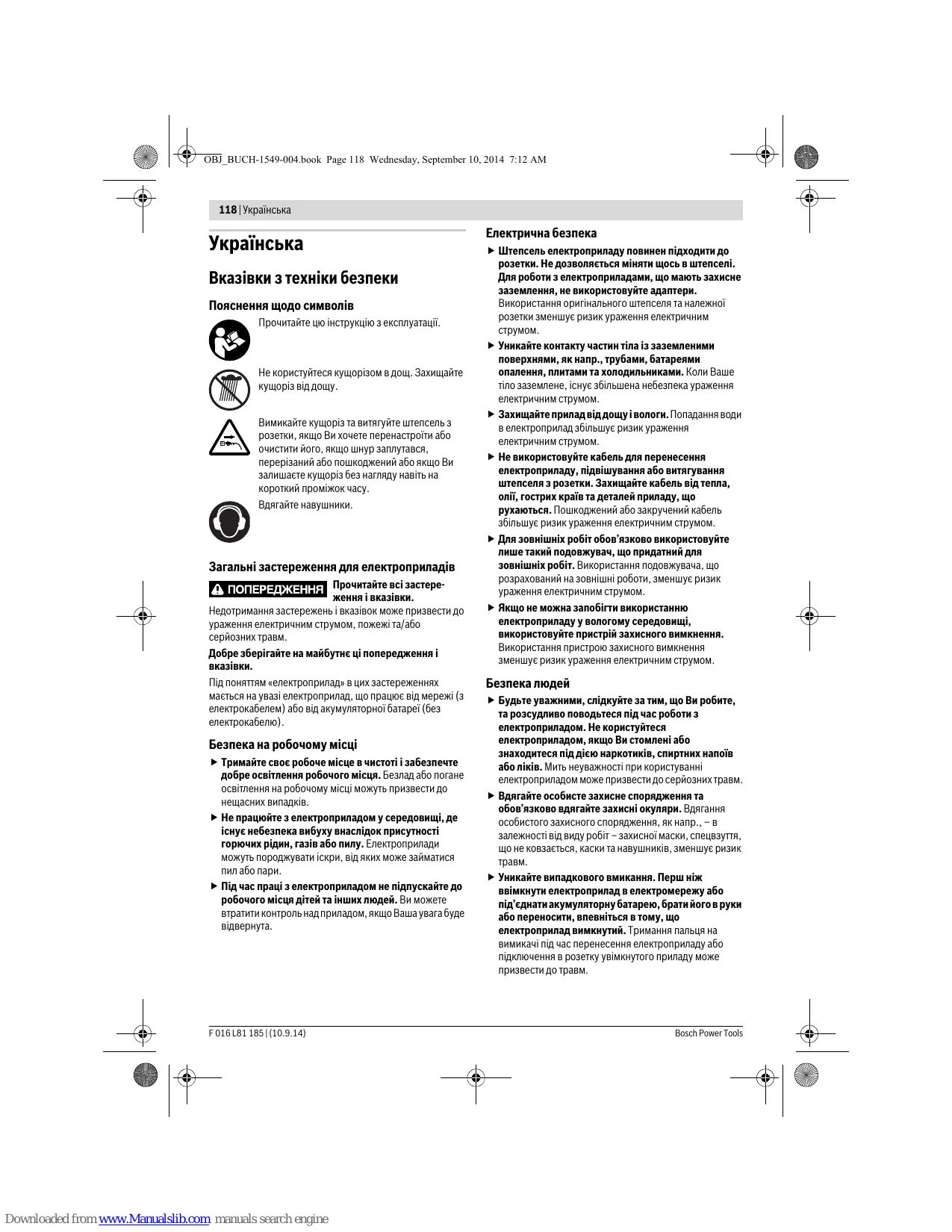

Українська Вказівки з техніки безпеки Пояснення щодо символів Прочитайте цю інструкцію з експлуатації.

Не користуйтеся кущорізом в дощ. Захищайте кущоріз від дощу. Вимикайте кущоріз та витягуйте штепсель з розетки, якщо Ви хочете перенастроїти або очистити його, якщо шнур заплутався, перерізаний або пошкоджений або якщо Ви залишаєте кущоріз без нагляду навіть на короткий проміжок часу. Вдягайте навушники.

Загальні застереження для електроприладів Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і вказівки. Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці  Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.  Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.  Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

F 016 L81 185 | (10.9.14)

Downloaded from www.Manualslib.com manuals search engine

Електрична безпека  Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.  Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.  Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.  Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.  Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.  Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей  Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.  Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.  Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під’єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.

OBJ_BUCH-1549-004.book Page 119 Wednesday, September 10, 2014 7:12 AM

Українська | 119  Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.  Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.  Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.  Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

Правильне поводження та користування електроприладами  Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.  Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.  Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.  Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.  Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.  Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації. Bosch Power Tools

Downloaded from www.Manualslib.com manuals search engine

 Використовуйте електроприлад, приладдя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Сервіс  Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

Вказівки з техніки безпеки для кущоріза  Оберігайте всі частини тіла від контакту з ножем. Ні в якому разі не намагайтеся видалити зрізаний матеріал чи притримати матеріал, який Ви збираєтесь зрізати, при ввімкненому приладі. Витягуйте матеріал, що застряв, лише при вимкненому приладі. Мить неуважності при користуванні кущорізом може призвести до серйозних травм.  Переносьте кущоріз за ручку при вимкненому ножі. При транспортуванні чи зберіганні кущоріза завжди надівайте захисну кришку. Обережне поводження з приладом зменшує небезпеку поранення ножем.  Тримайте електроінструмент лише за ізольовані рукоятки, оскільки ніж може зачепити заховану електропроводку або власний шнур живлення. Зачеплення ножем електропроводки, що знаходиться під напругою, може заряджати також і металеві частини електроінструменту та призводити до ураження електричним струмом.  Не допускайте потрапляння кабелю у зону різання. Під час роботи кабель може буте захований в кущах та випадково перерізаний.

Додаткові попередження  Цей прилад не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від неї вказівки щодо того, як слід використовувати прилад. Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з приладом.  Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад.  Перш, ніш покласти електроприлад, зачекайте, поки він не зупиниться.  Під час роботи в радіусі 3 м не повинно бути інших людей або тварин. Оператор несе відповідальність перед третіми особами, що знаходяться в робочій зоні.  Ніколи не беріть кущоріз за ножовий брус.

F 016 L81 185 | (10.9.14)

OBJ_BUCH-1549-004.book Page 120 Wednesday, September 10, 2014 7:12 AM

120 | Українська  В жодному разі не дозволяйте користуватися кущорізом дітям і особам, що не знайомі з цими інструкціями. Національні приписи можуть обмежувати допустимий вік користувача.  Ніколи не обрізайте кущі, коли поблизу знаходяться люди, зокрема діти або домашні тварини.  Користувач несе відповідальність за нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна.  Не працюйте з кущорізом босоніж або у відкритих сандалях. Завжди майте на собі міцне взуття і довгі штани. Рекомендується вдягати міцні рукавиці, взуття, що не ковзається, та захисні окуляри. Не вдягайте просторий одяг або прикраси, адже вони можуть зачепитися в деталях, що обертаються.  Ретельно огляньте місце, де Ви збираєтесь підстригати кущі, та приберіть дроти та інші чужорідні тіла.  Перед користуванням кущорізом завжди продивляйтеся, чи не зносилися і чи не пошкоджені ножі, гвинти ножів та інші деталі ножового вузла. Ніколи не працюйте з пошкодженим або сильно зношеним ножовим вузлом.  Кожного разу перед початком роботи перевіряйте мережний шнур/подовжувач на пошкодження та заміняйте його за необхідністю. Захищайте мережний шнур/подовжувач від високої температури, масла і гострих країв.  Ознайомтеся с принципами роботи кущоріза, щоб в разі гострої необхідності Ви могли швидко зупинити його.  Підрізайте кущі лише при денному світлі або при доброму штучному освітленні.  Ніколи не працюйте з кущорізом, якщо пошкоджені або взагалі не монтовані захисні пристрої.  Прослідкуйте, щоб усі додані рукоятки і захисні пристрої були при експлуатації кущоріза монтовані. Ніколи не робіть спроб працювати з неповністю зібраним кущорізом або з кущорізом, в якому були зроблені недозволені зміни.  Ніколи не тримайте кущоріз за його захисний пристрій.  При користуванні кущорізом завжди зберігайте стійке положення та рівновагу, особливо на східцях або драбинах.  Уважно стежте за зовнішньою ситуацією та будьте напоготові стосовно можливих небезпечних моментів, які Ви можете не почути під час підрізання кущів.  Витягуйте штепсель з розетки: – перед перевіркою, усуненням заклинення та перед будь-якими маніпуляціями з кущорізом. – після зіткнення з чужорідним тілом. Перевіряйте кущоріз на предмет пошкоджень і за необхідністю відремонтуйте його. – якщо кущоріз починає незвичайно вібрувати (негайно перевірте).

F 016 L81 185 | (10.9.14)

Downloaded from www.Manualslib.com manuals search engine

 Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан кущоріза.  Зберігайте кущоріз в сухому, підвищеному або закритому на ключ, недосяжному для дітей місці.  З міркувань техніки безпеки міняйте зношені або пошкоджені деталі.  Не намагайтеся самостійно ремонтувати садовий інструмент – це дозволяється робити лише в тому випадку, якщо Ви навчалися цьому.  Слідкуйте за тим, щоб нові деталі були від Bosch.

Електрична безпека  Увага! Перед роботами з технічного обслуговування або очищення вимикайте садовий інструмент та витягуйте штепсель з розетки. Це саме має чинність і якщо електрокабель пошкоджений, надрізаний або заплутався.  Після вимкнення кущоріза ніж рухається ще декілька секунд. Обережно! Не торкайтеся ножа, що ще рухається. З міркувань техніки безпеки Ваш садовий інструмент має захисну ізоляцію і не потребує заземлення. Робоча напруга становить 230 В ~, 50 Гц (для країн, що не належать до ЄС, в залежності від виконання 220 В або 240 В). Використовуйте лише дозволені подовжувальні кабелі. Інформацію можна отримати в авторизований сервісній майстерні. Дозволяється користуватися лише подовжувальними кабелями типу H05VV-F або H05RN-F. З метою збільшення безпеки рекомендується користуватися захисним автоматом макс. на 30 мА. Цей захисний автомат слід перевіряти перед кожним користуванням. Вказівка щодо продуктів, що були куплені за межами Великобританії: УВАГА: З міркувань техніки безпеки потрібно, щоб штепсель садового інструменту був з’єднаний з подовжувальним кабелем. З’єднувальна муфта подовжувального кабелю повинна бути захищена від водяних бризок, зроблена з гуми або покрита гумою. Подовжувальний кабель має використовуватися з елементом, що компенсує натяг. Під’єднувальний кабель треба регулярно перевіряти на предмет пошкоджень; його дозволяється використовувати лише в бездоганному стані. Пошкоджений під’єднувальний кабель дозволяється ремонтувати лише в авторизованій майстерні Bosch.

Технічне обслуговування  Вдягайте завжди садові рукавиці, якщо Ви збираєтесь орудувати або працювати поблизу гострих ножів.  Перевіряйте садовий інструмент і про всяк випадок міняйте зношені або пошкоджені деталі.  Перед зберіганням садового інструменту завжди змащуйте ножовий брус спреєм. Bosch Power Tools

OBJ_BUCH-1549-004.book Page 121 Wednesday, September 10, 2014 7:12 AM

Українська | 121  Перевіряйте всі гайки, прогоничі і гвинти на предмет міцної посадки, щоб забезпечити безпечний робочий стан садового інструменту.  Слідкуйте за тим, щоб нові деталі були від Bosch.

Значення Вмикання Вимикання

Символи Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися електроприладом. Символ

Значення Вдягайте захисні рукавиці

Вдягайте захисні окуляри.

Захищайте себе від удару електричним струмом. Дозволена дія Заборонена дія Приладдя

Призначення приладу Садовий інструмент призначений для зрізання і підстригання чагарнику і кущів на присадибних ділянках.

Технічні дані Кущоріз AHS 45-26 AHS 48-26 AHS 50-26 AHS 550-50 AHS 53-26 Товарний номер 3 600 H47 E.. 3 600 H47 E.. 3 600 H47 F.. 3 600 H47 F.. 3 600 H47 G.. Ном. споживана потужність Вт 550 550 600 550 600 Довжина різання мм 450 480 500 500 530 Крок зубців ножа мм 26 26 26 26 26 Частота ходів на холостому ходу хвил.-1 3 400 3 400 3 400 3 400 3 400 Обертальний момент проковзної муфти Нм 50 50 50 50 50 Вага відповідно до EPTA-Procedure 01/2003 кг 3,5 3,6 3,6 3,6 3,6 Клас захисту /II /II /II /II /II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися.

Кущоріз AHS 54-26 AHS 55-26 AHS 580-26 AHS 60-26 AHS 63-26 Товарний номер 3 600 H47 G.. 3 600 H47 G.. 3 600 H47 H.. 3 600 H47 H.. 3 600 H47 H.. Ном. споживана потужність Вт 620 600 600 600 600 Довжина різання мм 540 550 580 600 630 Крок зубців ножа мм 26 26 26 26 26 Частота ходів на холостому ходу хвил.-1 3 400 3 400 3 400 3400 3400 Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися.

122 | Українська Кущоріз Обертальний момент проковзної муфти Вага відповідно до EPTA-Procedure 01/2003 Клас захисту

Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися.

Кущоріз AHS 65-34 AHS 680-34 AHS 70-34 Товарний номер 3 600 H47 J.. 3 600 H47 K.. 3 600 H47 K.. Ном. споживана потужність Вт 700 700 700 Довжина різання мм 650 680 700 Крок зубців ножа мм 34 34 34 Частота ходів на холостому ходу хвил.-1 3400 3400 3400 Обертальний момент проковзної муфти Нм 50 50 50 Вага відповідно до EPTA-Procedure 01/2003 кг 3,8 3,9 3,9 Клас захисту /II /II /II Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні можливі інші параметри. Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися.

Інформація щодо шуму і вібрації Значення звукової емісії отримані відповідно до EN 60745-2-15.

А-зважений рівень звукового тиску від приладу, як правило, становить: звукове навантаження звукова потужність похибка K Вдягайте навушники! Сумарна вібрація ah (векторна сума трьох напрямків) та похибка K визначені відповідно до EN 60745: ah K Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. F 016 L81 185 | (10.9.14)

Downloaded from www.Manualslib.com manuals search engine

Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

OBJ_BUCH-1549-004.book Page 123 Wednesday, September 10, 2014 7:12 AM

Заява про відповідність 3 600 ...

Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Teхнічні дані» продукт відповідає усім відповідним положенням Директив 2011/65/EU, 2014/30/EU, 2006/42/EС, 2000/14/EC включаючи їх зміни, а також наступним нормам: EN 60745-1, EN 60745-2-15. 2000/14/EС: гарантована звукова потужність: Процедура оцінки відповідності згідно з додатком V. Категорія продукту: 25 Технічна документація (2006/42/EС, 2000/14/EC): Bosch Lawn and Garden Ltd., PT-LG/ENS23, Stowmarket, Suffolk IP14 1EY, England Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9

Вказівки щодо роботи

Технічне обслуговування ножа

Зберігання і транспортування

Вказівки щодо роботи

Монтаж та експлуатація Дія

Монтаж подовжувального кабелю

Функція пиляння Незважаючи на те, що крок зубців ножа дозволяє зрізати гілки діаметром до Ø 26/34 мм, кінчик ножового бруса розрахований для зрізання гілок діаметром до Ø 32/38 мм.

Перевірте і увімкніть

Користуйтеся іншою розеткою

Пошкоджений міцно під’єднаний шнур живлення

Обережно перевірте шнур живлення; зверніться в сервісну майстерню, щоб замінити його

Пошкоджений окремий подовжувальний кабель

Перевірте і замініть подовжувальний кабель, якщо він пошкоджений

Поміняйте запобіжник

124 | Українська Симптоми

Кущоріз працює з перебоями

Пошкоджений міцно під’єднаний шнур живлення

Обережно перевірте шнур живлення; зверніться в сервісну майстерню, щоб замінити його

Пошкоджений окремий подовжувальний кабель

Перевірте і замініть подовжувальний кабель, якщо він пошкоджений

Пошкоджена внутрішня проводка садового інструменту

Зверніться в сервісну майстерню

Зверніться в сервісну майстерню

Зверніться в сервісну майстерню

Мотор працює, ножі не рухаються Ножі гріються

Треба нагострити ножовий брус

Треба перевірити ножовий брус

Занадто велика сила тертя з причини недостатнього змащення

Садовий інструмент несправний

Зверніться в сервісну майстерню

Сервіс та надання консультацій щодо використання продукції www.bosch-garden.com При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці ланцюгової пилки. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Утилізація Електроприлади, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроінструменти в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU про відпрацьовані електроі електронні прилади і її перетворення в національному законодавстві електроприлади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом. Можливі зміни.

Україна ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60 Україна Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
