ПОСІБНИК КОРИСТУВАЧА GWS 24230 LVI BOSCH

uk Оригінальна інструкція з

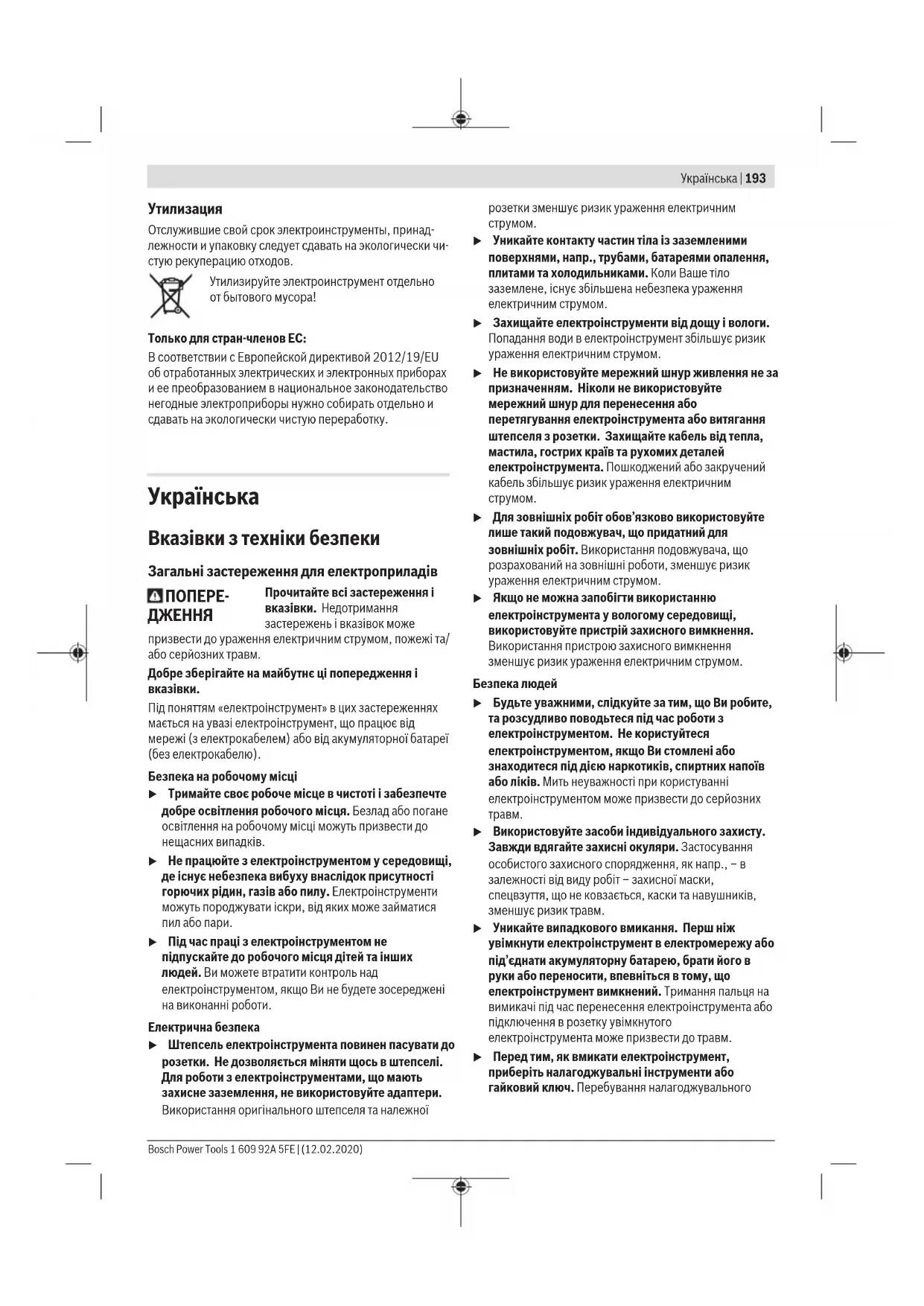

Українська Сторінка 193

Вказівки з техніки безпеки

Загальні застереження для електроприладів

Прочитайте всі застереження і

вказівки. Недотримання

застережень і вказівок може

призвести до ураження електричним струмом, пожежі та/

або серйозних травм.

Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях

мається на увазі електроінструмент, що працює від

мережі (з електрокабелем) або від акумуляторної батареї

(без електрокабелю).

Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане

освітлення на робочому місці можуть призвести до

нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроінструменти

можуть породжувати іскри, від яких може займатися

пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших

людей. Ви можете втратити контроль над

електроінструментом, якщо Ви не будете зосереджені

на виконанні роботи.

Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі.

Для роботи з електроінструментами, що мають

захисне заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним

струмом. u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення,

плитами та холодильниками. Коли Ваше тіло

заземлене, існує збільшена небезпека ураження

електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик

ураження електричним струмом. u Не використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте

мережний шнур для перенесення або

перетягування електроінструмента або витягання

штепселя з розетки. Захищайте кабель від тепла,

мастила, гострих країв та рухомих деталей

електроінструмента. Пошкоджений або закручений

кабель збільшує ризик ураження електричним

струмом. u Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що придатний для

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

ураження електричним струмом. u Якщо не можна запобігти використанню електроінструмента у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення

зменшує ризик ураження електричним струмом.

Безпека людей u Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з

електроінструментом. Не користуйтеся

електроінструментом, якщо Ви стомлені або

знаходитеся під дією наркотиків, спиртних напоїв

або ліків. Мить неуважності при користуванні

електроінструментом може призвести до серйозних

травм. u Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування

особистого захисного спорядження, як напр.,– в

залежності від виду робіт– захисної маски,

спецвзуття, що не ковзається, каски та навушників,

зменшує ризик травм. u Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або

під’єднати акумуляторну батарею, брати його в

руки або переносити, впевніться в тому, що

електроінструмент вимкнений. Тримання пальця на

вимикачі під час перенесення електроінструмента або

підключення в розетку увімкнутого

електроінструмента може призвести до травм. u Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або

гайковий ключ. Перебування налагоджувального Bosch Power Tools 1 609 92A 5FE | (12.02.2020)194 | Українська

інструмента або ключа в частині електроінструмента,

що обертається, може призвести до травм.

u Уникайте неприродного положення тіла. Завжди

зберігайте стійке положення та тримайте

рівновагу. Це дозволить Вам краще контролювати

електроінструмент у небезпечних ситуаціях.

u Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся, одяг та

рукавиці до деталей електроінструмента, що

рухаються. Просторий одяг, довге волосся та

прикраси можуть потрапити в деталі, що рухаються.

u Якщо існує можливість монтувати

пиловідсмоктувальні або пилоуловлюючі пристрої,

переконайтеся, щоб вони були добре під’єднані та

правильно використовувалися. Використання

пиловідсмоктувального пристрою може зменшити

небезпеки, зумовлені пилом.

Правильне поводження та користування

електроінструментами

u Не перевантажуйте електроінструмент.

Використовуйте такий електроінструмент, що

спеціально призначений для відповідної роботи.

Зпридатним електроінструментом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні потужності.

u Не користуйтеся електроінструментом з

пошкодженим вимикачем. Електроінструмент, який

не вмикається або не вимикається, є небезпечним і

його треба відремонтувати.

u Перед тим, як регулювати що-небудь на приладі,

міняти приладдя або ховати прилад, витягніть

штепсель із розетки та/або витягніть акумуляторну

батарею. Ці попереджувальні заходи з техніки

безпеки зменшують ризик випадкового запуску

u Ховайте електроінструменти, якими Ви саме не

користуєтеся, від дітей. Не дозволяйте

користуватися електроінструментом особам, що не

знайомі з його роботою або не читали ці вказівки.

Використання електроінструментів недосвідченими

особами може бути небезпечним.

u Старанно доглядайте за електроінструментом.

Перевіряйте, щоб рухомі деталі

електроінструмента були правильно розташовані

та не заїдали, не були пошкодженими або у будь-

якому іншому стані, який міг би вплинути на

функціонування електроінструмента. Пошкоджені

електроінструменти потрібно відремонтувати,

перш ніж користуватися ними знову. Велика

кількість нещасних випадків спричиняється поганим

доглядом за електроприладами.

u Тримайте різальні інструменти нагостреними та в

чистоті. Старанно доглянуті різальні інструменти з

гострим різальним краєм менше застряють та легші в

u Використовуйте електроінструмент, приладдя до

нього, робочі інструменти тощо відповідно до цих

вказівок. Беріть до уваги при цьому умови роботи

та специфіку виконуваної роботи. Використання

електроінструментів для робіт, для яких вони не

передбачені, може призвести до небезпечних

u Віддавайте свій електроінструмент на ремонт лише

кваліфікованим фахівцям та лише з

використанням оригінальних запчастин. Це

забезпечить роботу пристрою протягом тривалого

Вказівки з техніки безпеки для кутових

Вказівки з техніки безпеки при шліфуванні,

шліфуванні наждаком, роботах з дротяними щітками

та відрізанні шліфувальним кругом

u Цей електроінструмент може використовуватися в

якості шліфмашини, шліфмашини з наждачною

шкуркою, дротяної щітки або абразивно-відрізного

верстата. Прочитайте всі вказівки з техніки

безпеки, інструкції, ілюстрації та специфікації,

надані з цим електроінструментом. Невиконання

усіх поданих нижче інструкцій може призвести до

ураження електричним струмом, пожежі і/або

u Цей електроінструмент не призначений для

полірування. Використання електроінструмента з

метою, для якої він не передбачений, може створити

небезпечну ситуацію і призвести до тілесних

u Використовуйте лише приладдя, що передбачене і

рекомендоване виробником спеціально для цього

електроінструмента. Сама лише можливість

закріплення приладдя на електроінструменті не

гарантує його безпечне використання.

u Допустима кількість обертів приладдя повинна як

мінімум відповідати максимальній кількості

обертів, що зазначена на електроінструменті.

Приладдя, що обертається швидше дозволеного,

може зламатися і розлетітися.

u Зовнішній діаметр і товщина приладдя повинні

відповідати параметрам електроінструмента. При

неправильних розмірах приладдя існує небезпека

того, що робочий інструмент буде недостатньо

прикриватися та Ви можете втратити контроль над

u Робочі інструменти з різьбою повинні точно

пасувати до різьби шліфувального шпинделя. У

робочих інструментах, які монтуються за

допомогою фланця, діаметр отвору робочого

інструмента повинен пасувати до прийомного

діаметра фланця. Робочі інструменти, що неточно

кріпляться на електроінструменті, обертаються

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsУкраїнська | 195

нерівномірно, сильно вібрують і можуть призвести до

u Не використовуйте пошкоджений робочий

інструмент. Перед кожним використанням

перевіряйте робочі інструменти, зокрема,

шліфувальні круги на відламки та тріщини, опорні

шліфувальні тарілки на тріщини, знос або сильне

притуплення, дротяні щітки на розхитані або

зламані дроти. Якщо електроінструмент або

робочий інструмент впав, перевірте, чи не

пошкодився він, або використовуйте

непошкоджений робочий інструмент. Після

перевірки і монтажу робочого інструмента Ви самі

й інші особи, що знаходяться поблизу, повинні

стати так, щоб не знаходитися в площині робочого

інструмента, що обертається, після чого увімкніть

електроінструмент на одну хвилину на

максимальну кількість обертів без навантаження.

Пошкоджені робочі інструменти більшістю ламаються

під час такої перевірки.

u Використовуйте засоби індивідуального захисту. У

залежності від виду робіт використовуйте захисну

маску, захист для очей або захисні окуляри. За

потреби вдягайте респіратор, навушники, захисні

рукавиці або спеціальний фартух, щоб захистити

себе від невеличких частинок, що утворюються під

час шліфування, та частинок матеріалу. Очі повинні

бути захищені від відлетілих чужорідних тіл, що

утворюються при різних видах робіт. Респіратор або

маска повинні відфільтровувати пил, що утворюється

під час роботи. Тривала робота при гучному шумі

може призвести до втрати слуху.

u Слідкуйте за тим, щоб інші особи дотримувалися

безпечної відстані від робочої зони. Кожен, хто

заходить у робочу зону, повинен мати на собі

засоби індивідуального захисту. Уламки

оброблюваного матеріалу або зламаних робочих

інструментів можуть відлітати та спричиняти тілесні

ушкодження навіть за межами безпосередньої

u При виконанні робіт, при яких приладдя може

зачепити заховану електропроводку або власний

шнур живлення, тримайте інструмент лише за

ізольовані поверхні. Зачеплення приладдям

проводки, що знаходиться під напругою, може

призвести до зарядження металевих частин

електроінструмента та до ураження електричним

u Тримайте шнур живлення на відстані від приладдя,

що обертається. При втраті контролю над

електроінструментом може перерізатися або

захопитися шнур живлення та Ваша рука може

потрапити під робочий інструмент, що обертається.

u Перш, ніж покласти електроінструмент, завжди

чекайте, поки приладдя повністю не зупиниться.

Робочий інструмент, що ще обертається, може

зачепитися за поверхню, на яку його кладуть, через

що можна втратити контроль над

електроінструментом.

u Не залишайте електроінструмент увімкненим під

час перенесення. Робочий інструмент, що

обертається, може випадково зачепити одяг та

u Регулярно прочищайте вентиляційні щілини

електроінструмента. Вентилятор електромотора

затягує пил у корпус, сильне накопичення металевого

пилу може призвести до електричної небезпеки.

u Не користуйтеся електроінструментом поблизу

горючих матеріалів. Такі матеріали можуть

займатися від іскор.

u Не використовуйте робочі інструменти, що

потребують охолоджувальної рідини. Використання

води або іншої охолоджувальної рідини може

призвести до ураження електричним струмом.

Сіпання та відповідні попередження

Сіпання – це несподівана реакція електроінструменту на

зачеплення або застрявання приладдя, що обертається,

наприклад, шліфувального круга, тарілчастого

шліфувального круга, дротяної щітки тощо. В результаті

електроінструмент починає неконтрольовано рухатися з

прискоренням проти напрямку обертання приладдя в

Якщо, напр., шліфувальний круг застряє або

зачіплюється в оброблюваному матеріалі, край

шліфувального круга, що саме врізався в матеріал, може

блокуватися, призводячи до відскакування або сіпання

шліфувального круга. В результаті шліфувальний круг

починає рухатися в напрямку особи, що обслуговує

електроінструмент, або у протилежному напрямку, в

залежності від напрямку обертання круга в місці

застрявання. При цьому шліфувальний круг може

Сіпання – це результат неправильної експлуатації або

помилок при роботі з електроінструментом. Йому можна

запобігти за допомогою належних запобіжних заходів, що

u Міцно тримайте електроінструмент, тримайте своє

тіло та руки у положенні, в якому Ви зможете

протистояти сіпанню. Завжди використовуйте

додаткову рукоятку (за її наявності), щоб бути в

стані найкращим чином справитися із сіпанням і

реактивними моментами при високій частоті

обертання робочого інструмента у момент

вмикання. Із сіпанням та реактивними моментами

можна справитися за умови придатних запобіжних

u Ніколи не тримайте руку поблизу від робочого

інструмента, що обертається. При сіпанні робочий

інструмент може відскочити Вам на руку.

u Уникайте своїм корпусом місць, куди в разі сіпання

може відскочити електроінструмент. При сіпанні

електроінструмент відскакує в напрямку,

протилежному руху шліфувального круга в місці

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)196 | Українська

u Працюйте з особливою обережністю в кутах, на

гострих краях тощо. Запобігайте відскакуванню

робочого інструмента від оброблюваного

матеріалу та його заклинюванню. В кутах, на

гострих краях або при відскакуванні робочий

інструмент може заклинюватися. Це призводить до

втрати контролю або сіпання.

u Не використовуйте ланцюгові пиляльні диски та

пиляльні диски з зубцями. Таке приладдя часто

спричиняе сіпання або втрату контролю над

електроінструментом.

Особливі вказівки з техніки безпеки для шліфування

u Використовуйте лише шліфувальні круги,

дозволені для цього електроінструмента, та

захисний кожух, передбачений для відповідного

шліфувального круга. Шліфувальні круги, що не

передбачені для цього електроінструменту, не можна

достатньою мірою прикрити, тому вони небезпечні.

u Вигнуті шліфувальні круги потрібно монтувати

таким чином, щоб їх робоча поверхня не виступала

за край захисного кожуха. Неправильно монтований

шліфувальний круг, що виступає за край захисного

кожуха, не можна достатньо захистити.

u Захисний кожух треба надійно встановити на

електроінструменті та відрегулювати з

досягненням максимальної безпеки таким чином,

щоб на оператора дивилася якомога менша

частина неприкритого шліфувального інструмента.

Захисний кожух захищає оператора від уламків,

випадкового контакту із шліфувальним інструментом

та від іскор, від яких міг би зайнятися одяг.

u Шліфувальні круги можна використовувати лише

для рекомендованих видів робіт. Наприклад:

ніколи не шліфуйте боковою поверхнею відрізного

круга. Відрізні круги призначені для знімання

матеріалу кромкою круга. Бічне навантаження може

u Завжди використовуйте для вибраного

шліфувального круга непошкоджений затискний

фланець відповідного розміру та форми.

Придатний фланець підтримує відрізний круг і, таким

чином, зменшує небезпеку перелому круга. Фланці

для відрізних кругів можуть відрізнятися від фланців

для шліфувальних кругів.

u Не використовуйте зношені круги, що вживалися

на електроінструментах більших розмірів.

Призначені для більших електроінструментів круги не

розраховані на більшу кількість обертів менших

електроінструментів та можуть ламатися.

Інші особливі попередження при відрізанні

u Уникайте застрявання відрізного круга або занадто

сильного натискання. Не робіть занадто глибоких

надрізів. Занадто сильне натискання на відрізний

круг збільшує навантаження на нього та його

схильність до перекосу або застрявання і таким чином

збільшує можливість сіпання або ламання

шліфувального круга.

u Уникайте зони попереду та позаду відрізного

круга. Якщо Ви пересуваєте відрізний круг в

оброблюваному матеріалі в напрямку від себе, при

сіпанні електроінструмент з кругом може відскочити

u Якщо відрізний круг заклинить або Ви навмисно

зупините різання, вимкніть електроінструмент та

тримайте його, не рухаючись, поки круг не

зупиниться. Ніколи не намагайтеся вийняти з

прорізу відрізний круг, що ще обертається, інакше

електроінструмент може сіпнутися. З’ясуйте та

усуньте причину заклинення.

u Не вмикайте електроінструмент до тих пір, поки він

ще знаходиться в оброблюваному матеріалі. Дайте

відрізному кругу спочатку досягти повного числа

обертів, перш ніж обережно продовжити роботу. У

протилежному випадку круг може застряти, вискочити

з оброблюваного матеріалу або сіпнутися.

u Підпирайте плити або великі оброблювані

поверхні, щоб зменшити ризик сіпання через

заклинення відрізного круга. Великі заготовки

можуть прогинатися під власною вагою.

Оброблюваний матеріал треба підпирати з обох боків,

а саме як поблизу від прорізу, так і з краю.

u Будьте особливо обережні при прорізах в стінах

або в інших місцях, в які Ви не можете зазирнути.

Відрізний круг, що занурюється, може порізати

газопровід або водопровід, електропроводку або інші

об’єкти і спричинити сіпання.

Особливі попередження при шліфуванні наждаком

u Не використовуйте завеликі абразивні шкурки.

Дотримуйтесь інструкції виготовлювача щодо

розміру абразивних шкурок. Абразивна шкурка, що

виступає за опорну шліфувальну тарілку, може

спричинити тілесні ушкодження, а також застрявання,

розрив абразивної шкурки або призвести до сіпання.

Особливі попередження при роботі з дротяними

u Зважайте на те, що навіть під час звичайного

використання з дротяної щітки можуть вилітати

шматочки дроту. Не створюйте занадто сильне

навантаження на дроти, занадто сильно

натискуючи на щітку Шматочки дроту, що відлітають,

можуть дуже легко впиватися в тонкий одяг та/або

u Якщо рекомендується захисний кожух, запобігайте

тому, щоб захисний кожух та тарілчаста чи чашкова

дротяна щітка торкалися одне одного. Тарілчасті та

чашкові дротяні щітки можуть в результаті

притискування та через відцентрові сили збільшувати

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsУкраїнська | 197

Додаткові вказівки з техніки безпеки

Вдягайте захисні окуляри! u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними

приладами або зверніться в місцеве підприємство

електро-, газо- і водопостачання. Зачеплення

електропроводки може призводити до пожежі та

ураження електричним струмом. Зачеплення газової

труби може призводити до вибуху. Зачеплення

водопроводної труби може завдати шкоду

матеріальним цінностям або призвести до ураження

електричним струмом. u Не торкайтеся шліфувальних або відрізних кругів, поки вони не охолонуть. Круги сильно нагріваються

під час роботи. u При вимкненні електропостачання, напр., при перепадах в живленні або витягуванні штепселя з

розетки, розблокуйте вимикач та вимкніть його.

Таким чином Ви попередите неконтрольоване

увімкнення приладу. u Закріплюйте оброблювану заготовку. За допомогою затискного пристрою або лещат оброблюваний

матеріал фіксується надійніше ніж при триманні його в

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Невиконання вказівок з техніки безпеки та

інструкцій може призвести до ураження

електричним струмом, пожежі та/або

важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку

інструкції з експлуатації.

Електроінструмент призначений для відрізання,

обдирання та крацювання металу та каменю без

Для розрізання за допомогою зв’язаного абразиву

необхідно використовувати спеціальний захисний кожух

Для розрізання каменю необхідно забезпечити достатнє

відсмоктування пилу.

В комбінації з дозволеними шліфувальними

інструментами електроінструмент може

використовуватися для зачищення наждаком.

Зображені компоненти

Нумерація зображених компонентів посилається на

зображення електроприладу на сторінці з малюнком.

Додаткова рукоятка (з ізольованою поверхнею)

Ріжковий ключ під два отвори для затискної гайки

Захисний кожух для шліфування

Затискний важіль для захисної кришки

Гвинт для юстування захисної кришки

Опорний фланець з кільцем круглого перерізу

Твердосплавний чашковий диск

Швидкозатискна гайка

Захисний кожух для розрізання

Рукоятка (з ізольованою поверхнею)

Шліфувальний шпиндель

Алмазний відрізний круг

Витяжний ковпак для розрізання з люнетним

Гумова опорна шліфувальна тарілка

Зображене або описане приладдя не входить в

стандартний обсяг поставки. Повний асортимент

приладдя Ви знайдете в нашій програмі приладдя.

Номінальна споживана потужність Вт 2200 2200 2400

Вихідна потужність Вт 1500 1500 1600

Номінальна кількість обертів хвил.

Макс. діаметр шліфувального круга мм 180 230 180

Різьба шліфувального шпинделя M 14 M 14 M 14

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)198 | Українська

Кутова шліфмашина GWS22-180 LVI GWS22-230 LVI GWS24-180 LVI

Макс. довжина різьби шліфувального

Обмеження пускового струму ● ● ●

Захист від повторного пуску ● ● ●

Вимкнення при сіпанні ● ● ●

Поворотна головна рукоятка − − ●

Вага відповідно до EPTA-Procedure 01:2014

– З додатковою віброзахисною рукояткою кг 5,3 5,4 5,4

– З додатковою стандартною рукояткою кг 5,2 5,3 5,3

Номінальна споживана потужність Вт 2400 2600 2600

Вихідна потужність Вт 1600 1650 1650

Номінальна кількість обертів хвил.

Макс. діаметр шліфувального круга мм 230 180 230

Різьба шліфувального шпинделя M 14 M 14 M 14

Макс. довжина різьби шліфувального

Обмеження пускового струму ● ● ●

Захист від повторного пуску ● ● ●

Вимкнення при сіпанні ● ● ●

Поворотна головна рукоятка ● ● ●

Вага відповідно до EPTA-Procedure 01:2014

– З додатковою віброзахисною рукояткою кг 5,5 5,5 5,6

– З додатковою стандартною рукояткою кг 5,4 5,4 5,5

Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні

можливі інші параметри.

Лише для електроприладів без обмежувача пускового струму: Процеси вмикання спричиняють короткочасні падіння напруги. За

несприятливих умов у мережі це може впливати на інші прилади. При повному опорі в мережі менш за 0,25 Ом перешкоди не

Інформація щодо шуму і вібрації

Значення звукової емісії визначені відповідно до EN60745-2-3.

А-зважений рівень звукового тиску від електроінструмента, як правило, становить

Рівень звукового тиску

Рівень звукової потужності

(векторна сума трьох напрямків) і похибка K, визначені відповідно до EN60745-2-3:

Шліфування поверхонь (обдирання):

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsУкраїнська | 199

Шліфування абразивною шкуркою:

Значення звукової емісії визначені відповідно до EN60745-2-3.

А-зважений рівень звукового тиску від електроінструмента, як правило, становить

Рівень звукового тиску

Рівень звукової потужності

(векторна сума трьох напрямків) і похибка K, визначені відповідно до EN60745-2-3:

Шліфування поверхонь (обдирання):

Шліфування абразивною шкуркою:

Зазначений в цих вказівках рівень вібрації вимірювався

за нормованою процедурою, отже ним можна

користуватися для порівняння електроінструментів. Він

придатний також і для попередньої оцінки вібраційного

Зазначений рівень вібрації стосується головних робіт,

для яких застосовується електроприлад. Однак при

застосуванні електроприладу для інших робіт, роботі з

іншими робочими інструментами або при недостатньому

технічному обслуговуванні рівень вібрації може бути

іншим. В результаті вібраційне навантаження протягом

всього інтервалу використання інструменту може значно

Для точної оцінки вібраційного навантаження треба

враховувати також і інтервали часу, коли прилад

вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це

може значно зменшити вібраційне навантаження

протягом всього інтервалу використання приладу.

Визначте додаткові заходи безпеки для захисту

оператора електроінструмента від вібрації, напр.:

технічне обслуговування електроінструмента і робочих

інструментів, нагрівання рук, організація робочих

Монтаж захисних пристроїв

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

Вказівка: Після поломки шліфувального круга під час

роботи або при пошкодженні затискних пристроїв на

захисному кожусі/на електроприладі необхідно негайно

відправити електроприлад в сервісну майстерню, адреси

див. у розділі «Сервіс і консультації з питань

Захисний кожух для шліфування

Відпустіть затискний важіль (8). Надіньте захисний кожух

(6) кодованим кулачком (7) у кодований паз на шийці

шпинделя, щоб буртик захисного кожуха сів на фланець

електроприладу, та поверніть захисний кожух (6) в

бажане положення. Затисніть затискний важіль (8).

u Захисний кожух (6) потрібно встановити так, щоб

іскри не могли летіти в напрямку оператора.

Ви можете змінювати силу затискання замка захисної

кришки (6), відпускаючи або затягуючи юстирувальний

гвинт (9). Слідкуйте за міцною посадкою захисного

кожуха (6) і регулярно перевіряйте міцність посадки.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)200 | Українська

Вказівка: Завдяки кодованим кулачкам на захисному

кожусі (6) можна монтувати лише захисний кожух, що

розрахований на відповідний електроінструмент.

Захисний кожух для розрізання

u Для розрізання за допомогою зв'язаного абразиву

необхідно використовувати захисний кожух для

u Для розрізання каменю необхідно забезпечити

достатнє відсмоктування пилу.

Захисний кожух для розрізання (15) монтується так

само, як захисний ковпак для шліфування (6).

Витяжний ковпак для розрізання з люнетним

Витяжний ковпак для розрізання з люнетним супортом

(20) монтується так само, як захисний ковпак для

u Працюйте з електроінструментом лише з

додатковою рукояткою (4).

u Не продовжуйте користуватися

електроінструментом, якщо додаткова рукоятка

пошкоджена. Не здійснюйте жодних змін на

додатковій рукоятці.

Прикрутіть додаткову рукоятку (4) в залежності від

способу роботи праворуч або ліворуч від головки

Інтегрований демпфер

u Не продовжуйте користуватися електроприладом,

якщо демпферний елемент пошкоджений.

u Для роботи з гумовою опорною шліфувальною

тарілкою (23) або з чашковою щіткою/дисковою

щіткою/віялоподібним кругом завжди монтуйте

захист для рук (21).

Закріплюйте захист для рук (21) за допомогою

додаткової рукоятки (4).

Монтаж шліфувальних робочих інструментів

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

u Не торкайтеся шліфувальних або відрізних кругів,

поки вони не охолонуть. Круги сильно нагріваються

Очистіть шліфувальний шпиндель (18) і всі призначені

При монтажі і демонтажі шліфувальних робочих

інструментів натисніть на фіксатор шпинделя (1), щоб

зафіксувати шліфувальний шпиндель.

u Перш, ніж натискати на фіксатор шпинделя,

зачекайте, поки шліфувальний шпиндель не

зупиниться! В іншому разі електроінструмент може

Швидкозатискна гайка

Для простої заміни шліфувального інструмента без

використання додаткових інструментів замість затискної

гайки (13) можна використовувати швидкозатискну

u Швидкозатискну гайку (14) дозволяється

використовувати лише для шліфувальних і

Використовуйте лише бездоганну, непошкоджену

швидкозатискну гайку (14).

При закручуванні слідкуйте за тим, щоб

промаркована сторона швидкозатискної гайки (14) не

дивилася на шліфувальний круг; стрілка повинна

дивитися на індексну позначку (27) .

Натисніть на фіксатор

шліфувальний шпиндель.

швидкозатискної гайки із

шліфувальній круг за

швидкозатискну гайку

можна відпустити, вручну

накаткою проти стрілки

годинника. Ніколи не

швидкозатискну гайку,

яка сидить дуже міцно,

ріжковий ключ під два

отвори. Приставляйте ріжковий ключ під два отвори, як

показано на малюнку.

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних робочих

інструментів. Діаметр отвору має пасувати до опорного

фланця. Не використовуйте адаптери або перехідники.

При використанні алмазних відрізних кругів слідкуйте за

тим, щоб стрілка напрямку обертання на алмазному

відрізному крузі відповідала напрямку обертання

електроінструмента (див. стрілку напрямку обертання на

Послідовність монтажу зображена на сторінці з

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsУкраїнська | 201

Для закріплення шліфувального/відрізного круга

накрутіть затискну гайку (13) і затягніть її за допомогою

ключа під два отвори, див. розділ (див. „ Швидкозатискна

гайка “, Сторінка200).

u Після монтажу шліфувального інструмента, перш

ніж вмикати прилад, перевірте, чи правильно

вмонтований шліфувальний інструмент і чи вільно

він може обертатися. Впевніться, що

шліфувальний інструмент не зачіпає захисний

кожух або інші деталі.

В опорному фланці (10) на центруючому

пояску знаходиться пластмасова деталь

(кільце круглого перерізу). Якщо кільце

круглого перерізу відсутнє або

пошкоджене, опорний фланець (10)

необхідно обов’язково замінити перед подальшим

Віялоподібний шліфувальний круг

u Для роботи з віялоподібним кругом завжди

монтуйте захист для рук (21).

Гумовий тарілчаcтий шліфувальний круг

u Для робіт з гумовим тарілчастим шліфувальним

кругом (23) завжди монтуйте захист для рук (21).

Послідовність монтажу зображена на сторінці з

Перед монтажем гумової опорної шліфувальної тарілки

(23) надіньте 2 розпірні шайби (22) на шліфувальний

Накрутіть круглу гайку (25) і затягніть її за допомогою

ріжкового ключа під два отвори.

Чашкова/дискова щітка

u Для роботи з чашковою або дисковою щіткою

завжди встановлюйте захист для рук (21).

Послідовність монтажу зображена на сторінці з

Чашкову/дискову щітку потрібно накручувати на

шліфувальний шпиндель настільки, щоб вона щільно

прилягала до фланця шліфувального шпинделя в кінці

різьби. Міцно затягніть чашкову/дискову щітку вилковим

Дозволені шліфувальні інструменти

Дозволяється використовувати усі названі в цій інструкції

шліфувальні інструменти.

Допустима частота обертання [хвил.

швидкість [м/с] використовуваних шліфувальних

інструментів має принаймні відповідати даним,

зазначеним в нижчеподаній таблиці.

З цієї причини зважайте на допустиму частоту обертання

або колову швидкість, зазначені на етикетці

шліфувального інструмента.

Повертання головної рукоятки

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

Головну рукоятку (28) можна повертати відповідно до

корпуса мотора на 90° ліворуч або праворуч. Завдяки

цьому вимикач буде знаходитися у більш зручному для

певних видів роботи положенні, напр., для розрізання з

витяжним ковпаком з люнетним супортом (20) або для

Потягніть кнопку розблокування рукоятки (29) за

напрямком стрілки і одночасно поверніть рукоятку (28) у

бажане положення, щоб вона зайшла у зачеплення.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить,

що містять свинець, деяких видів деревини, мінералів і

металу, може бути небезпечним для здоров’я. Торкання

або вдихання пилу може викликати у Вас, або у осіб, що

знаходяться поблизу, алергічні реакції та/або

захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил,

вважаються канцерогенними, особливо в сполученні з

добавками для обробки деревини (хромат, засоби для

захисту деревини). Матеріали, що містять азбест,

дозволяється обробляти лише спеціалістам.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)202 | Українська

– За можливістю використовуйте придатний для

матеріалу відсмоктувальний пристрій.

– Слідкуйте за доброю вентиляцією на робочому місці.

– Рекомендується вдягати респіраторну маску з

Додержуйтеся приписів щодо оброблюваних матеріалів,

що діють у Вашій країні.

u Уникайте накопичення пилу на робочому місці. Пил

може легко займатися.

u Зважайте на напругу у мережі! Напруга в джерелі

струму повинна відповідати даним на заводській

табличці електроінструменту. Електроприлад, що

розрахований на напругу 230В, може працювати

При експлуатації електроприладу від пересувних

електроагрегатів (генераторів), які не мають достатнього

резерву потужності або придатного регулятора напруги з

підсиленням пускового струму, можлива втрата

потужності або незвичайна поведінка при вмиканні.

Будь ласка, зважайте на придатність використовуваного

Вами електроагрегату, особливо стосовно напруги та

Щоб увімкнути електроінструмент, посуньте вимикач

(3) вперед і натисніть на нього.

Щоб зафіксувати натиснутий вимикач (3), посуньте

вимикач (3) далі вперед.

Щоб вимкнути електроінструмент, відпустіть вимикач

(3) або, якщо він зафіксований, натисніть коротко на

вимикач (3) і потім відпустіть його.

Модель вимикача без фіксатора (в залежності від

Щоб увімкнути електроінструмент, посуньте вимикач

(3) вперед і натисніть на нього.

Щоб вимкнути електроінструмент, відпустіть вимикач

u Перед використанням перевіряйте шліфувальні

інструменти. Шліфувальні робочі інструменти

мають бути бездоганно монтовані і вільно

повертатися. Здійсніть пробне увімкнення

принаймні на 1 хвилину без навантаження. Не

використовуйте пошкоджені, нерівні шліфувальні

інструменти або такі, що вібрують. Пошкоджені

робочі інструменти можуть ламатися і спричиняти

Обмеження пускового струму

Електронне обмеження пускового струму обмежує

потужність при вмиканні електроприладу і дозволяє

експлуатувати його з запобіжником 16А.

Вказівка: Якщо одразу після вмикання

електроінструмент працює на повній кількості обертів,

вийшли з ладу обмежувач пускового струму і захист від

повторного пуску. Електроприлад необхідно негайно

відправити в сервісну майстерню, адреси див. у розділі

«Сервіс і консультації з питань застосування».

Вимкнення при сіпанні

У разі несподіваного сіпання

електроінструмента, напр. у разі

блокування у розрізі, подача струму на

двигун переривається електронікою.

Щоб знову увімкнути електроінструмент, вимкніть

вимикач (3) і знову увімкніть електроінструмент.

Захист від повторного пуску

Захист від повторного пуску запобігає

неконтрольованому запуску електроінструменту після

перебоїв з електропостачанням.

Щоб знову увімкнути електроінструмент, вимкніть

вимикач (3) і знову увімкніть електроінструмент.

Вказівки щодо роботи

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

u Будьте обережні при прорізанні шліців у несучій

стіні, див. розділ «Вказівки щодо статики».

u Якщо оброблювана заготовка не лежіть стабільно

під власною вагою, її потрібно закріпити.

u Не навантажуйте електроінструмент настільки, щоб

u Після сильного навантаження дайте

електроінструменту ще декілька хвилин

попрацювати на холостому ходу, щоб змінний

робочий інструмент міг охолонути.

u Не використовуйте електроприлад на абразивно-

u Не торкайтеся шліфувальних або відрізних кругів,

поки вони не охолонуть. Круги сильно нагріваються

Вказівка: Якщо електроінструмент не використовується,

витягуйте штепсель з розетки. При увімкнутому штепселі

і наявності струму в мережі електроінструмент споживає

невелику кількість електроенергії також у вимкненому

u Ніколи не використовуйте для обдирання відрізні

Під кутом встановлення від 30° до 40° при обдирному

шліфуванні досягається найкращий результат

оброблення. Поводьте електроінструментом назад і

вперед, натискаючи на нього з однаковою силою.

Завдяки цьому оброблювана заготовка не буде

перегріватися, не змінить своєї фарби і на ній не

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsУкраїнська | 203

Віялоподібний шліфувальний круг

Віялоподібним шліфувальним кругом (приладдя) можна

також обробляти вигнуті поверхні і профілі. Віялоподібні

шліфувальні круги мають значно довший

експлуатаційний ресурс, спричиняють менше шуму і

мають нижчу температуру шліфування ніж традиційні

u Для розрізання за допомогою зв'язаного абразиву

необхідно використовувати захисний кожух для

При відрізанні працюйте з помірним просуванням

робочого інструмента у відповідності до оброблюваного

матеріалу. Не натискайте на відрізний круг, не

перекошуйте його і не хитайте його.

Після вимкнення приладу не гальмуйте відрізний круг

використовувати проти

Інакше існує небезпека

виривання із прорізу. При

розрізанні профілів і

квадратних труб краще

починати з найменшого

u Для розрізання каменю необхідно забезпечити

достатнє відсмоктування пилу.

u Вдягайте пилозахисну маску.

u Електроінструмент дозволяється використовувати

лише для сухого розрізання/сухого шліфування.

Для розрізання каменю краще використовувати

алмазний відрізний круг.

При використанні витяжного ковпака для розрізання з

люнетним супортом (20) пилосос повинен бути

допущеним для відсмоктування кам’яного пилу. Bosch

пропонує придатні пилососи.

напрямних салазок до

оброблюваної заготовки.

електроінструмент із

При розрізанні особливо твердих матеріалів, напр.,

бетону з високим вмістом гальки, алмазний відрізний

круг може перегріватися, що призводить до його

пошкодження. Про це недвозначно свідчить вінець із

іскор навколо алмазного відрізного круга.

У такому випадку припиніть розрізання та дайте

алмазному відрізному кругу охолонути, давши йому

протягом короткого часу попрацювати на холостому ходу

при максимальній кількості обертів.

Значне зменшення продуктивності роботи і значна

кількість іскор свідчать про затуплення алмазного

відрізного круга. Ви можете знов нагострити його,

зробивши короткі надрізи в абразивному матеріалі,

напр., у силікатній цеглі.

Вказівки щодо статики

Шліци в несучих стінах підлягають стандарту DIN1053 ч.

1 або національним приписам. Цих приписів потрібно

обов’язково додержуватися. З цієї причини перед

початком роботи необхідно отримати консультацію від

відповідного спеціаліста зі статики, архітектора або

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

u Для якісної і безпечної роботи тримайте

електроприлад і вентиляційні отвори в чистоті.

u У екстремальних умовах застосування за

можливості завжди використовуйте

відсмоктувальний пристрій. Часто продувайте

вентиляційні щілини та під’єднуйте інструмент

через пристрій захисного (PRCD) вимкнення. При

обробці металів усередині електроприладу може

осідати електропровідний пил. Це може позначитися

на захисній ізоляції електроприладу.

Акуратно зберігайте приладдя та акуратно поводьтеся з

Якщо треба поміняти під’єднувальний кабель, це треба

робити на фірмі Bosch або в сервісній майстерні для

електроінструментів Bosch, щоб уникнути небезпек.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші

запитання стосовно ремонту і технічного обслуговування

Вашого продукту. Малюнки в деталях і інформацію щодо

запчастин можна знайти за адресою: www.bosch-pt.com

Команда співробітників Bosch з надання консультацій

щодо використання продукції із задоволенням відповість

на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин,

будь ласка, зазначайте 10-значний номер для

замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)204 | Қазақ

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів

Факс: +380 44 512 0591

E-Mail: pt-service@ua.bosch.com

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень

за- значена в Національному гарантійному талоні.

Електроприлади, приладдя і упаковку треба здавати на

екологічно чисту повторну переробку.

Не викидайте електроінструменти в побутове

Відповідно до Європейської директиви 2012/19/EU

щодо відпрацьованих електричних і електронних

приладів і її перетворення в національне законодавство

непридатні до вживання електроінструменти треба

збирати окремо і здавати на екологічно чисту

материалды шетімен кесуге

шпиндельді бекіту түймесін (1) басып, шпиндельді

u Шпиндельді бекіту түймесін тек шпиндель

Ажарлау шпинделін (1)

диаметрі тірек фланеціне сәйкес болуы керек.

абразивті материалда, мысалы, силикат кірпіште,

Заява про відповідність ЄС

Мизаявляємо під нашу одноособову відповідальність, що названі

вироби відповідають усім чинним положенням нищеозначених директив

і розпоряджень, а також нижчеозначеним нормам.

Технічна документація зберігається у: *
