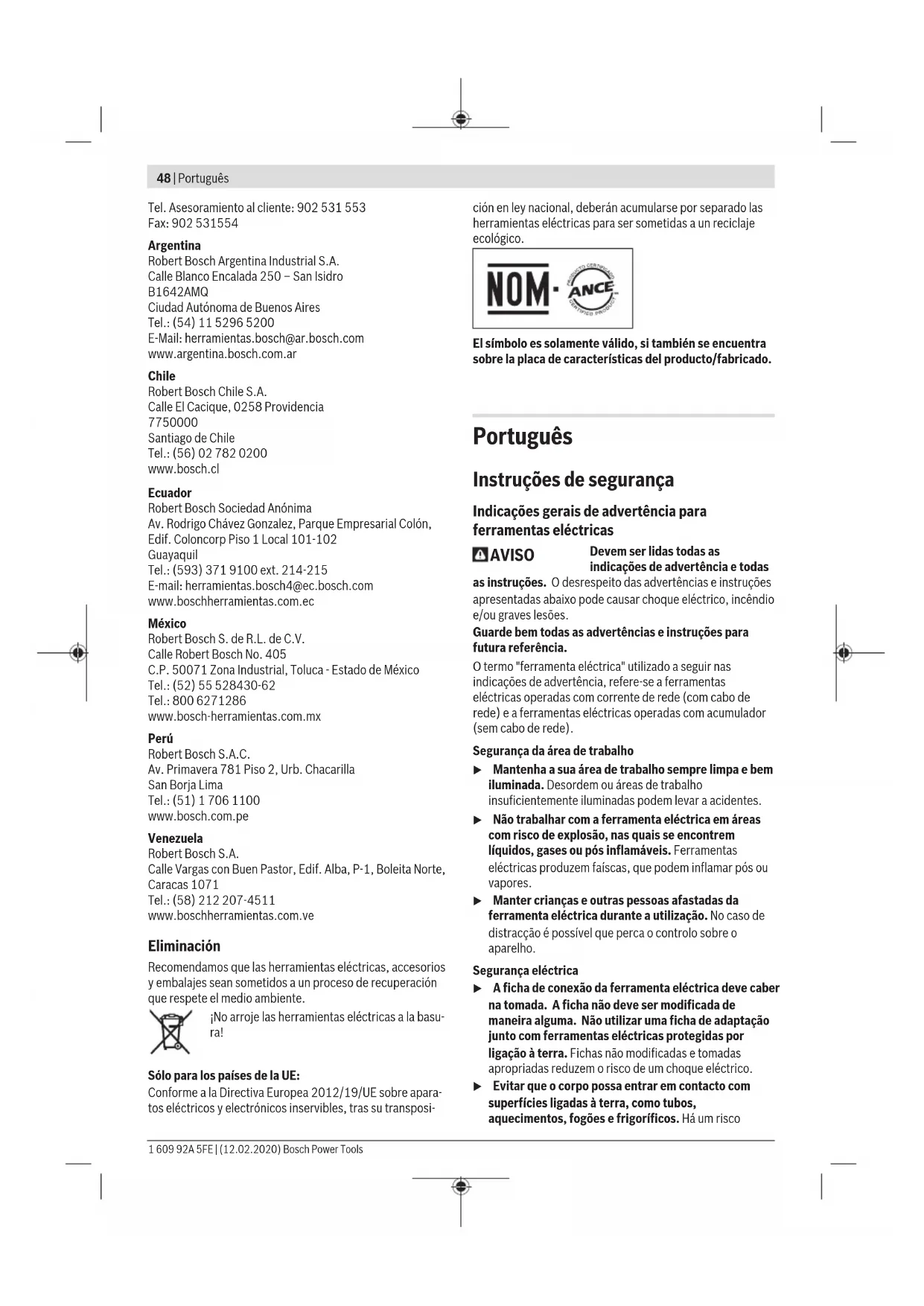

Português Página 48

ble contragolpe puede impulsar el útil en funcionamiento

Instruções de segurança

Indicações gerais de advertência para

ferramentas eléctricas

AVISO Devem ser lidas todas as

indicações de advertência e todas

as instruções. O desrespeito das advertências e instruções

apresentadas abaixo pode causar choque eléctrico, incêndio

Guarde bem todas as advertências e instruções para

O termo "ferramenta eléctrica" utilizado a seguir nas

indicações de advertência, refere‑se a ferramentas

rede) e a ferramentas eléctricas operadas com acumulador

Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas, que podem inflamar pós ou

vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de

distracção é possível que perca o controlo sobre o

Segurança eléctrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilizar uma ficha de adaptação

junto com ferramentas eléctricas protegidas por

ligação à terra. Fichas não modificadas e tomadas

apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos,

aquecimentos, fogões e frigoríficos. Há um risco 1 609 92A 5FE | (12.02.2020) Bosch Power ToolsPortuguês | 49

elevado devido a choque eléctrico, se o corpo estiver

u Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

u Não deverá utilizar o cabo para outras finalidades.

Nunca utilizar o cabo para transportar a ferramenta

eléctrica, para pendurá‑la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de

arestas afiadas ou de peças em movimento. Cabos

danificados ou emaranhados aumentam o risco de um

u Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um

u Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado um disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

Segurança de pessoas

u Esteja atento, observe o que está a fazer e tenha

prudência ao trabalhar com a ferramenta eléctrica.

Não utilizar uma ferramenta eléctrica quando estiver

fatigado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido ao utilizar a

ferramenta eléctrica, pode levar a lesões graves.

u Utilizar equipamento de protecção individual. Utilizar

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

u Evitar uma colocação em funcionamento involuntária.

Assegure‑se de que a ferramenta eléctrica esteja

desligada, antes de conectá‑la à alimentação de rede

transportá‑la. Se tiver o dedo no interruptor ao

transportar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto estiver ligado,

poderão ocorrer acidentes.

u Remover ferramentas de ajuste ou chaves de boca

antes de ligar a ferramenta eléctrica. Uma ferramenta

ou chave que se encontre numa parte do aparelho em

movimento pode levar a lesões.

u Evite uma posição anormal. Mantenha uma posição

firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações

u Usar roupa apropriada. Não usar roupa larga nem

jóias. Mantenha os cabelos, roupas e luvas afastadas

de partes em movimento. Roupas frouxas, cabelos

longos ou jóias podem ser agarrados por peças em

u Se for possível montar dispositivos de aspiração ou de

recolha, assegure‑se de que estejam conectados e

utilizados correctamente. A utilização de uma aspiração

de pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas

u Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica apropriada para o seu trabalho. É

melhor e mais seguro trabalhar com a ferramenta

eléctrica apropriada na área de potência indicada.

u Não utilizar uma ferramenta eléctrica com um

interruptor defeituoso. Uma ferramenta eléctrica que

não pode mais ser ligada nem desligada, é perigosa e

u Puxar a ficha da tomada e/ou remover o acumulador

antes de executar ajustes no aparelho, de substituir

acessórios ou de guardar o aparelho. Esta medida de

segurança evita o arranque involuntário da ferramenta

u Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças e não permitir que as pessoas que

não estejam familiarizadas com o aparelho ou que não

tenham lido estas instruções utilizem o aparelho.

Ferramentas eléctricas são perigosas se forem utilizadas

por pessoas inexperientes.

u Tratar a ferramenta eléctrica com cuidado. Controlar

se as partes móveis do aparelho funcionam

perfeitamente e não emperram, e se há peças

quebradas ou danificadas que possam prejudicar o

funcionamento da ferramenta eléctrica. Permitir que

peças danificadas sejam reparadas antes da

utilização. Muitos acidentes têm como causa, a

manutenção insuficiente de ferramentas eléctricas.

u Manter as ferramentas de corte afiadas e limpas.

Ferramentas de corte cuidadosamente tratadas e com

cantos de corte afiados emperram com menos frequência

e podem ser conduzidas com maior facilidade.

u Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme estas

instruções. Considerar as condições de trabalho e a

tarefa a ser executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as aplicações

previstas, pode levar a situações perigosas.

u Só permita que o seu aparelho seja reparado por

pessoal especializado e qualificado e só com peças de

reposição originais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)50 | Português

Instruções de segurança para rebarbadoras

Indicações de segurança comuns para operações de

desbaste, de lixamento, de escovagem com arame ou de

u Esta ferramenta elétrica foi concebida para funcionar

como uma rebarbadora, lixadeira, escova de arame ou

ferramenta de corte. Devem ser lidas todas as

indicações de segurança, instruções, ilustrações e

especificações desta ferramenta elétrica. O

desrespeito das instruções apresentadas abaixo poderá

resultar em choque elétrico, incêndio e/ou ferimentos

u Não é recomendado utilizar esta ferramenta elétrica

para executar operações de polimento. A execução de

operações para as quais a ferramenta elétrica não foi

concebida pode acarretar riscos e provocar lesões.

u Não utilize acessórios que não tenham sido

especificamente concebidos e recomendados pelo

fabricante da ferramenta. Mesmo que seja possível

adaptar o acessório à sua ferramenta elétrica, isso não

constitui uma garantia de utilização segura.

u A velocidade nominal do acessório deve ser, no

mínimo, igual à velocidade máxima indicada na

ferramenta elétrica. Os acessórios que forem utilizados

a uma velocidade superior àquela para a qual foram

concebidos poderão desintegrar-se e projetar

u O diâmetro externo e a espessura do acessório devem

ser compatíveis com a potência nominal da sua

ferramenta elétrica. Os acessórios com um tamanho

incorreto não podem ser devidamente protegidos ou

u Os acessórios roscados devem ser compatíveis com a

rosca do veio da rebarbadora. No caso dos acessórios

montados por meio de flanges, o orifício de instalação

do acessório deve adaptar-se ao diâmetro fixo do

flange. Os acessórios não compatíveis com o hardware

de instalação da ferramenta elétrica irão funcionar de

forma desequilibrada, vibrar excessivamente e poderão

provocar a perda de controlo.

u Não utilize um acessório danificado. Antes de cada

utilização, inspecione os acessórios como, por

exemplo, discos abrasivos quanto a presença de

lascas e fissuras, prato de apoio quanto à presença de

fissuras ou desgaste excessivo, escova de arame

quanto à presença de fios soltos ou partidos. Se deixar

cair a ferramenta elétrica ou o acessório, verifique se

há danos ou instale um acessório intacto. Depois de

inspecionar e instalar um acessório, proteja-se a si e

às outras pessoas do plano do acessório rotativo e

faça funcionar a ferramenta elétrica com o número

máximo de rotações em vazio durante um minuto.

Normalmente, os acessórios danificados desintegram-se

durante este período de teste.

u Use equipamento de proteção individual. Dependendo

da aplicação, use uma viseira ou óculos de proteção.

Consoante o caso, use máscara de proteção contra pó,

proteções auriculares, luvas e um avental de trabalho

com capacidade para deter pequenos fragmentos

abrasivos ou da peça de trabalho. Os óculos de

proteção devem proteger contra quaisquer detritos

projetados durante as diversas operações. A máscara de

proteção contra pó ou máscara respiratória devem ter

capacidade para filtrar a partículas geradas durante o seu

trabalho. A exposição prolongada a ruídos de elevada

intensidade poderá causar perda de audição.

u Mantenha as outras pessoas presentes no local a uma

distância segura da área de trabalho. Qualquer pessoa

que entre na área de trabalho tem de usar

equipamento de proteção individual. Os fragmentos de

uma peça de trabalho ou de um acessório partido podem

ser projetados e provocar ferimentos fora da área de

u Segure a ferramenta elétrica exclusivamente nas

superfícies de manuseamento isoladas ao efetuar uma

operação na qual o acessório de corte possa entrar em

contacto com fios elétricos ocultos ou com o seu

próprio cabo. Se o acessório de corte entrar em contacto

com um fio "sob tensão", as partes metálicas expostas da

ferramenta elétrica ficam "sob tensão" e podem produzir

u Afaste o cabo do acessório rotativo. Na eventualidade

de perder o controlo, o cabo pode ser cortado ou ficar

preso e a sua mão ou braço podem ser puxados na

direção do acessório rotativo.

u Nunca pouse a ferramenta elétrica até que o acessório

tenha parado por completo. Caso contrário, o acessório

rotativo pode engatar na superfície e fazer-lhe perder o

controlo da ferramenta elétrica.

u Nunca coloque a ferramenta elétrica em

funcionamento enquanto a transporta. O contacto

acidental do acessório rotativo com a sua roupa pode

puxar o acessório na direção do seu corpo.

u Limpe regularmente as aberturas de ventilação da

ferramenta elétrica. Caso contrário, o ventilador do

motor irá aspirar o pó para o interior da carcaça e a

acumulação excessiva de pós metálicos poderá provocar

riscos de natureza elétrica.

u Não utilize a ferramenta elétrica junto a materiais

inflamáveis. As faíscas produzidas podem inflamar esses

u Não utilize acessórios que necessitem de

refrigerantes líquidos. A utilização de água ou de outros

refrigerantes líquidos poderá resultar em eletrocussão ou

Efeito de coice e indicações relacionadas

O efeito de coice é uma reação súbita a um disco rotativo,

prato de apoio, escova ou outro acessório entalado ou

bloqueado. O entalamento ou bloqueio provoca uma

paragem rápida do acessório rotativo que, por sua vez, faz

com que a ferramenta elétrica descontrolada seja impelida

na direção oposta à rotação do acessório no ponto do

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsPortuguês | 51

Por exemplo, se um disco abrasivo ficar bloqueado ou for

entalado pela peça de trabalho, a extremidade do disco que

estiver em contacto com o ponto de bloqueio pode penetrar

a superfície do material, fazendo com que o disco suba ou

salte. O disco poderá então saltar na direção do utilizador ou

para longe deste, dependendo da direção do movimento do

disco no ponto de entalamento. Os discos abrasivos

também podem partir-se nestas condições.

O efeito de coice é o resultado de uma utilização abusiva e/

ou condições ou procedimentos incorretos de utilização da

ferramenta elétrica e pode ser evitado tomando as

precauções indicadas abaixo.

u Segure a ferramenta elétrica com firmeza e posicione

o seu corpo e braço de forma a poder resistir ao efeito

de coice. Utilize sempre o punho auxiliar, se

fornecido, para obter o máximo controlo sobre o

efeito de coice ou reação do binário durante o

arranque. O utilizador poderá controlar as reações do

binário ou o efeito de coice caso tome as devidas

u Nunca coloque a sua mão junto do acessório rotativo.

O acessório pode ressaltar para cima da sua mão.

u Não posicione o seu corpo na área para a qual a

ferramenta elétrica poderá saltar caso ocorra o efeito

de coice. O efeito de coice irá impelir a ferramenta na

direção oposta ao movimento do disco no ponto de

u Tenha especial cuidado ao trabalhar em cantos,

arestas aguçadas, etc. Evite que o acessório ressalte

ou fique preso. Os cantos, as arestas aguçadas ou o

ressalto do acessório rotativo tendem a fazer com que

este fique preso e provoque a perda de controlo ou o

u Não instale uma corrente de serra para esculpir

madeira ou uma lâmina de serra dentada. Tais lâminas

provocam com frequência o efeito de coice e a perda de

Instruções de segurança específicas para operações de

desbaste e de corte abrasivo

u Utilize apenas os tipos de discos recomendados para a

sua ferramenta elétrica e a proteção específica

concebida para o disco selecionado. Os discos

inadequados para utilização na ferramenta elétrica não

podem ser devidamente protegidos e são perigosos.

u A superfície de desbaste dos discos com centro

rebaixado deve encontrar-se abaixo do plano do

rebordo de proteção. Um disco incorretamente

instalado que ultrapasse o plano do rebordo de proteção

não poderá ser devidamente protegido.

u A proteção deve ser fixada com firmeza à ferramenta

elétrica e posicionada de forma a proporcionar a

máxima segurança, ou seja, com a menor porção de

disco exposta relativamente ao utilizador. A proteção

ajuda a proteger o utilizador dos fragmentos de discos

partidos, do contacto acidental com o disco e faíscas que

podem inflamar o vestuário.

u Os discos devem ser utilizados exclusivamente nas

aplicações recomendadas. Por exemplo: não lixe com

a parte lateral do disco de corte. Os discos abrasivos

de corte destinam-se a um desbaste periférico, a

aplicação de forças laterais nestes discos poderá

provocar a sua desintegração.

u Utilize sempre flanges para discos intactas e de

tamanho e forma adequados para o disco em questão.

As flanges adequadas proporcionam apoio ao disco e

reduzem a possibilidade de quebras. As flanges para

discos de corte poderão ser diferentes das flanges para

u Não utilize discos gastos de ferramentas elétricas

maiores. Os discos concebidos para ferramentas

elétricas maiores não são adequados para as velocidades

mais elevadas das ferramentas mais compactas e podem

Indicações de segurança adicionais, específicas para

operações de corte abrasivo

u Não "encrave" o disco de corte nem aplique uma

pressão excessiva. Não tente efetuar cortes com uma

profundidade de corte excessiva. A sobrecarga do

disco aumenta a carga e a suscetibilidade de torcer ou

bloquear o disco no corte e a possibilidade de ocorrer o

efeito de coice ou a quebra do disco.

u Não posicione o seu corpo em linha e atrás do disco

rotativo. Quando o disco, no ponto de operação, está

afastar-se do seu corpo, o potencial efeito de coice pode

impelir o disco em rotação e a ferramenta eléctrica na sua

u Quando o disco está a bloquear ou se interromper um

corte por qualquer motivo, desligue a ferramenta

eléctrica e mantenha ferramenta eléctrica imóvel até

que o disco pare por completo. Nunca tente retirar o

disco em rotação do corte, caso contrário, pode

ocorrer o efeito de coice. Investigue e tome as medidas

necessárias para eliminar a causa do bloqueio do disco.

u Não reinicie a operação de corte na peça de trabalho.

Deixe o disco atingir a velocidade máxima e introduza-

o cuidadosamente no corte. O disco pode bloquear,

subir ou ressaltar caso a ferramenta elétrica seja

acionada com o disco introduzido na peça de trabalho.

u Apoie os painéis ou qualquer peça de trabalho de

grandes dimensões para reduzir o risco de

entalamento e ressalto do disco. As peças de trabalho

de grandes dimensões tendem a abater sob o seu próprio

peso. Coloque suportes sob a peça de trabalho junto à

linha de corte e junto da extremidade da peça de

trabalho, de ambos os lados do disco.

u Tenha especial cuidado ao efetuar um "corte de

imersão" em paredes existentes ou noutras áreas

cegas. O disco protuberante pode cortar canalizações de

água ou de gás, fios elétricos ou objetos que podem

provocar o efeito de coice.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)52 | Português

Indicações de segurança específicas para operações de

lixamento u Não utilize folhas de lixa redonda com tamanho excessivo. Siga as recomendações dos fabricantes ao

seleccionar a folha de lixa. As folhas de lixa que

ultrapassam os limites do prato de lixar representam um

risco de laceração e podem provocar o bloqueio, ruptura

do disco ou efeito de coice.

Indicações de segurança específicas para operações de

escovagem com arame u Tenha presente que as cerdas de arame são projectadas, mesmo durante uma utilização normal.

Não aplique uma carga excessiva na escova para não

sobrecarregar as cerdas de arame As cerdas de arame

podem facilmente penetrar o vestuário leve e/ou a pele. u Caso seja recomendado o uso de uma protecção para a escovagem com arame, não permita qualquer

interferência da catrabucha em disco ou escova com a

protecção. A catrabucha em disco ou escova pode

aumentar de diâmetro devido à carga de trabalho e forças

Instruções de segurança adicionais

Usar óculos de proteção. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O

contacto com cabos elétricos pode provocar fogo e

choques elétricos. Danos em tubos de gás podem levar à

explosão. A penetração num cano de água causa danos

materiais ou pode provocar um choque elétrico. u Não tocar nos discos abrasivos e de corte, antes que arrefeçam. Os discos tornam‑se extremamente quentes

durante o trabalho. u Destravar o interruptor de ligar-desligar e colocá-lo na posição desligada, se a alimentação de rede for

interrompida, p. ex. devido a uma falha de corrente ou

se a ficha de rede tiver sido puxada da tomada. Assim

é evitado um rearranque descontrolado do aparelho. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno

de bancada está mais firme do que segurada com a mão.

Descrição do produto e do serviço

Leia todas as instruções de segurança e

instruções. A inobservância das instruções de

segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos

Respeite as figuras na parte da frente do manual de

A ferramenta elétrica destina-se a cortar, desbastar e

escovar materiais de metal e pedra sem usar água.

Para cortar com produtos abrasivos ligados é necessário

usar uma tampa de proteção especial para o corte.

Ao cortar pedras deve ser assegurada uma aspiração de pó

Com as ferramentas de lixar permitidas é possível utilizar a

ferramenta elétrica para lixar com papel de areia.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à

apresentação da ferramenta elétrica na página de

Tecla de bloqueio do veio

Amortecimento das vibrações

Interruptor de ligar/desligar

Punho adicional (superfície do punho isolada)

Chave de dois furos para porca de aperto

Tampa de proteção para lixar

Ressalto de codificação

Alavanca tensora para tampa de proteção

Parafuso para ajuste da tampa de proteção

Flange de admissão com O-ring

Tampa de proteção para cortar

Punho (superfície do punho isolada)

Tampa de aspiração para cortar com patim de guia

Proteção para as mãos

Acessórios apresentados ou descritos não pertencem ao

volume de fornecimento padrão. Todos os acessórios

encontram-se no nosso programa de acessórios.

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsPortuguês | 53

Potência nominal absorvida W 2200 2200 2400

Potência útil W 1500 1500 1600

Número de rotações nominal r.p.m. 8500 6600 8500

Diâmetro máx. dos discos abrasivos mm 180 230 180

Rosca do veio de retificação M 14 M 14 M 14

Comprimento máx. da rosca do veio de

Limitação de corrente de arranque ● ● ●

Proteção contra rearranque involuntário ● ● ●

Desativação de contragolpe ● ● ●

Punho principal giratório − − ●

Peso conforme EPTA-Procedure 01:2014

– com punho adicional com amortecimento das

– com punho adicional padrão kg 5,2 5,3 5,3

Potência nominal absorvida W 2400 2600 2600

Potência útil W 1600 1650 1650

Número de rotações nominal r.p.m. 6600 8500 6600

Diâmetro máx. dos discos abrasivos mm 230 180 230

Rosca do veio de retificação M 14 M 14 M 14

Comprimento máx. da rosca do veio de

Limitação de corrente de arranque ● ● ●

Proteção contra rearranque involuntário ● ● ●

Desativação de contragolpe ● ● ●

Punho principal giratório ● ● ●

Peso conforme EPTA-Procedure 01:2014

– com punho adicional com amortecimento das

– com punho adicional padrão kg 5,4 5,4 5,5

/ II / II / II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.

Apenas para ferramentas elétricas sem limitação da corrente de arranque: os processos de ligação geram reduções da tensão. Com condições de

rede desfavoráveis podem ocorrer danos em outros aparelhos. Com impedâncias de rede inferiores a 0,25 Ohm não se devem esperar falhas.

Informação sobre ruídos/vibrações

GWS22-180 LVI GWS22-230 LVI GWS24-180 LVI

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)54 | Português

GWS22-180 LVI GWS22-230 LVI GWS24-180 LVI Os valores de emissão de ruído foram determinados de acordo com EN60745-2-3.

Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende

Nível de pressão acústica

Nível da potência acústica

Incerteza K Usar proteção auditiva!

Valores totais de vibração a

(soma dos vetores das três direções) e incerteza K determinada segundo EN60745-2-3:

Lixar com folha de lixa:

Os valores de emissão de ruído foram determinados de acordo comEN60745-2-3.

Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende

Nível de pressão acústica

Nível da potência acústica

Incerteza K Usar proteção auditiva!

Valores totais de vibração a

(soma dos vetores das três direções) e incerteza K determinada segundoEN60745-2-3:

Lixar com folha de lixa:

O nível de vibrações indicado nestas instruções de serviço

foi medido de acordo com um processo de medição

normalizado e pode ser utilizado para a comparação de

aparelhos. Ele também é apropriado para uma avaliação

provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações

principais da ferramenta elétrica. Se a ferramenta elétrica

for utilizada para outras aplicações, com outras ferramentas

de trabalho ou com manutenção insuficiente, é possível que

o nível de vibrações seja diferente. Isso pode aumentar

consideravelmente a carga de vibrações durante o período

completo de trabalho.

Para uma avaliação exata da carga de vibrações, também

deveriam ser considerados os períodos nos quais a

ferramenta está desligada ou funciona, mas não está sendo

utilizado. Isto pode reduzir consideravelmente a carga de

vibrações durante o período completo de trabalho.

Além disso também deverão ser estipuladas medidas de

segurança para proteger o operador contra o efeito de

vibrações, como por exemplo: manutenção de ferramentas

elétricas e acessórios, manter as mãos quentes e

organização dos processos de trabalho.

Montar o dispositivo de proteção

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

Nota: Se o disco abrasivo quebrar durante o funcionamento

ou se os dispositivos de fixação na tampa de proteção/na

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsPortuguês | 55

ferramenta elétrica estiverem danificados, será necessário

que a ferramenta elétrica seja enviada imediatamente ao

serviço pós-venda, os endereços encontram-se na secção

"Serviço pós-venda e aconselhamento".

Tampa de proteção para lixar

Abra a alavanca tensora(8). Coloque a tampa de

proteção(6) com a saliência de codificação(7) na ranhura

de codificação na gola do veio até o colar da tampa de

proteção assentar no flange da ferramenta elétrica e rode a

tampa de proteção(6) para a posição desejada. Feche a

alavanca tensora(8).

u Ajuste a tampa de proteção (6)de modo a evitar que

voem faíscas na direção do operador.

Pode alterar a força de aperto do fecho da tampa de

proteção(6) soltando ou apertando o parafuso de

ajuste(9). Certifique-se do assento correto da tampa de

proteção(6) e verifique-o regularmente.

Nota: As saliências de codificação nas tampas de

proteção(6) asseguram que só é montada a tampa de

proteção adequada na ferramenta elétrica.

Tampa de proteção para cortar

u Para cortar com produtos abrasivos ligados utilize

sempre uma tampa de proteção especial para o corte

u Ao cortar em pedra assegure uma aspiração de pó

A tampa de proteção para cortar (15) é montada como a

tampa de proteção para lixar (6).

Tampa de aspiração para cortar com patim de guia

A tampa de aspiração para cortar com patim de guia (20) é

montada como a tampa de proteção para lixar (6).

u Utilize a ferramenta elétrica apenas com o punho

u Não continue a usar a ferramenta elétrica se o punho

adicional estiver danificado. Não efetua quaisquer

alterações no punho adicional.

Dependendo do modo de operação, enrosque o punho

adicional (4) à direita ou à esquerda na cabeça do

mecanismo de acionamento.

Amortecimento das vibrações

vibrações integrado reduz a

ocorrência de vibrações.

u Não continue a usar a ferramenta elétrica se o

elemento amortecedor estiver danificado.

u Para trabalhos com o prato de lixar em borracha (23)

ou com catrabucha tipo tacho/catrabucha em disco/

disco de lixa em lamelas monte sempre a proteção das

Fixe a proteção das mãos (21) com o punho adicional (4).

Montar as ferramentas de lixar

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Não tocar nos discos abrasivos e de corte, antes que

arrefeçam. Os discos tornam‑se extremamente quentes

Limpe o veio de retificação (18) e todas as peças a serem

Para fixar e soltar as ferramentas de lixar, pressione a tecla

de bloqueio do veio (1), para bloquear o veio de retificação.

u Só acione a tecla de bloqueio do veio com o veio de

retificação parado. Caso contrário é possível que a

ferramenta elétrica seja danificada.

Porca de aperto rápido

Para uma troca fácil de ferramenta de lixar sem utilizar

outras ferramentas pode usar a porca de aperto rápido (14)

em vez da porca de aperto (13).

u A porca de aperto rápido (14) só pode ser utilizada

para discos abrasivos e de corte.

Utilize apenas uma porca de aperto rápido (14)que

esteja em perfeito estado e sem danos.

Ao enroscar tenha atenção para que o lado marcado da

porca de aperto rápido (14) não aponte para o disco

abrasivo; a seta tem de apontar para a marca de índice

bloqueio do veio (1), para

retificação. Para apertar a

porca de aperto rápido,

rode o disco abrasivo para a

Uma porca de aperto bem

fixada e sem danos pode

manualmente rodando o

anel serrilhado para a

esquerda. Nunca solte

Disco abrasivo e de corte

Observe as dimensões das ferramentas de lixar. O diâmetro

do furo tem de ser adequado ao flange de admissão. Não

utilize adaptadores nem peças redutoras.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)56 | Português

Ao utilizar discos de corte de diamante, tenha em atenção se

a seta do sentido de rotação no disco de corte de diamante e

o sentido de rotação da ferramenta elétrica (ver seta do

sentido de rotação na cabeça do mecanismo de

acionamento) coincidem.

A ordem da montagem pode ser consultada na página de

Para fixar o disco abrasivo/corte enrosque a porca de aperto

(13)e aperte a mesma com a chave de dois furos, ver

secção(ver " Porca de aperto rápido ",

u Após montar a ferramenta abrasiva deverá controlar,

antes de ligar a ferramenta elétrica, se a ferramenta

abrasiva está montada corretamente e se pode ser

movimentada livremente. Assegure-se de que a

ferramenta abrasiva não entre em contacto com a

tampa de proteção ou outras peças.

No flange de admissão (10) encontra-se

colocada, à volta do colar de centragem, uma

peça de plástico (O-ring). Se o O-ring estiver

em falta ou danificado, o flange de admissão

(10) tem de ser obrigatoriamente substituído

antes de se continuar a utilização.

Disco de lixa em lamelas

u Para trabalhos com o disco de lixa em lamelas monte

sempre a proteção das mãos (21).

Prato de lixar de borracha

u Para trabalhos com o prato de lixar em borracha (23)

monte sempre a proteção das mãos (21).

A ordem da montagem pode ser consultada na página de

Antes da montagem do prato de lixar em borracha (23)

coloque os 2 anéis distanciadores (22) no veio de

Enrosque a porca redonda(25) e aperte-a com a chave de

Catrabucha tipo tacho/catrabucha em disco

u Para os trabalhos com a catrabucha tipo tacho ou a

catrabucha em disco monte sempre a proteção das

A ordem da montagem pode ser consultada na página de

Tem de ser possível enroscar a catrabucha tipo tacho/

catrabucha em disco até ao veio de retificação, de forma a

que este fique bem encostado ao flange do veio de

retificação no fim da rosca do veio de retificação. Aperte a

catrabucha tipo tacho/catrabucha em disco com uma chave

Ferramentas de lixar permitidas

Pode utilizar todas as ferramentas de lixar mencionadas

neste manual de instruções.

O número de rotações [r.p.m.] ou a velocidade periférica

[m/s] admissível das ferramentas de lixar utilizadas tem de

corresponder, pelo menos, aos dados da tabela seguinte.

Por isso, respeite o número de rotações ou velocidade

periférica admissível mencionado no rótulo da ferramenta

Girar o punho principal

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /

u Antes de todos trabalhos na ferramenta elétrica

O punho principal(28) pode ser rodado para a carcaça do

motor respetivamente em 90° para a esquerda ou para a

direita. Dessa forma, o interruptor de ligar/desligar pode ser

colocado numa posição de manuseamento mais favorável

em situações de trabalho especiais, p. ex. para trabalhos de

corte com a tampa de aspiração com patim de guia(20) ou

Puxe o desbloqueio do punho(29) no sentido da seta e rode

simultaneamente o punho principal(28) para a posição

desejada, até que engate.

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, podem

ser nocivos à saúde. O contacto ou a inalação dos pós pode

provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encontrem

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsPortuguês | 57

madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por

pessoal especializado.

– Se possível deverá usar um dispositivo de aspiração de

pó apropriado para o material.

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de proteção

respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados,

vigentes no seu país.

u Evite a acumulação de pó no local de trabalho. Pós

podem entrar levemente em ignição.

Colocação em funcionamento

u Observar a tensão de rede! A tensão da fonte de

corrente elétrica deve coincidir com os dados que

constam na placa de características da ferramenta

elétrica. Ferramentas elétricas marcadas para 230V

também podem ser operadas com 220V.

Durante o funcionamento da ferramenta elétrica em

geradores elétricos portáteis (geradores), que não dispõem

de reservas de potência suficientes ou de uma regulação de

tensão adequada com reforço da corrente de arranque

podem ocorrer perdas de rendimento ou comportamentos

atípicos na ligação.

Respeite a adequação do gerador elétrico utilizado,

especialmente no que diz respeito à tensão e frequência de

Para a colocação em funcionamento da ferramenta elétrica

desloque o interruptor de ligar/desligar(3) para a frente e,

em seguida, pressione-o.

desloque o interruptor de ligar/desligar(3) mais para a

Para desligar a ferramenta elétrica, solte o interruptor de

ligar/desligar(3) ou se este estiver bloqueado, pressione o

interruptor de ligar/desligar(3) brevemente e depois

Versão do interruptor sem sistema de retenção

(específico do país):

Para a colocação em funcionamento da ferramenta elétrica

desloque o interruptor de ligar/desligar(3) para a frente e,

em seguida, pressione-o.

Para desligar a ferramenta elétrica, solte o interruptor de

u Verifique as ferramentas de lixar antes da utilização.

A ferramenta de lixar tem de estar corretamente

montada e poder ser livremente rodada. Efetue um

teste de funcionamento durante, pelo menos, 1

minuto, sem carga. Não utilize ferramentas de lixar

danificadas, não redondas ou com vibrações. As

ferramentas de lixar danificadas podem rebentar e causar

Limitação de corrente de arranque

A limitação eletrónica da corrente de arranque limita a

potência ao ligar a ferramenta elétrica e possibilita o

funcionamento com um fusível de 16A.

Nota: Se a ferramenta elétrica funciona com pleno número

de rotações, imediatamente após ser ligada, significa que a

limitação da corrente de arranque e a proteção contra

rearranque involuntário falharam. A ferramenta elétrica deve

ser enviada imediatamente ao serviço pós-venda. Os

endereços encontram-se na secção "Serviço pós-venda e

Desativação de contragolpe

Em caso de contragolpe repentino da

ferramenta elétrica, p. ex. bloqueio no corte de

seccionamento, é interrompida

eletronicamente a alimentação de corrente

Para recolocar em funcionamento coloque o interruptor de

ligar/desligar (3) na posição desligada e ligue novamente a

ferramenta elétrica.

Proteção contra rearranque involuntário

A proteção contra rearranque involuntário evita que a

ferramenta elétrica possa arrancar descontroladamente

após uma interrupção da alimentação de corrente elétrica.

Para recolocar em funcionamento coloque o interruptor de

ligar/desligar (3) na posição desligada e ligue novamente a

ferramenta elétrica.

Instruções de trabalho

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Cuidado com ranhuras em paredes de suporte, ver a

secção "Indicações sobre estática".

u Aperte a peça se esta não ficar segura apenas com o

u Não sobrecarregar demasiado a ferramenta elétrica,

provocando uma paragem.

u Após um trabalho com carga elevada, deverá permitir

que a ferramenta elétrica funcione alguns minutos em

vazio, para que o acessório possa arrefecer.

u Não utilizar a ferramenta elétrica com um suporte

u Não tocar nos discos abrasivos e de corte, antes que

arrefeçam. Os discos tornam‑se extremamente quentes

Nota: Em caso de não utilização prolongada, retire a ficha de

rede da tomada. Mesmo desligada, a ferramenta elétrica tem

um consumo reduzido de eletricidade com a ficha de rede

colocada e tensão de rede presente.

u Nunca utilize os discos de corte para desbastar.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)58 | Português

Com um ângulo de penetração de 30° a 40° obtém o melhor

resultado de trabalho ao desbastar. Desloque a ferramenta

elétrica para trás e para a frente com uma pressão

constante. Desta forma a peça de trabalho não fica

demasiado quente, não muda de cor e não ficam sulcos.

Disco de lixa em lamelas

Com o disco de lixa em lamelas (acessórios) pode processar

também superfícies curvas e perfis. Os discos de lixa em

lamelas têm uma durabilidade consideravelmente maior, um

menor nível sonoro e temperaturas mais baixas ao lixar do

que os discos abrasivos convencionais.

u Para cortar com produtos abrasivos ligados utilize

sempre uma tampa de proteção especial para o corte

Ao cortar, trabalhe com um avanço uniforme e adequado ao

material a processar. Não exerça pressão sobre o disco de

corte, não incline nem oscile.

Não trave os discos de corte na saída por contrapressão

A ferramenta elétrica tem

de ser sempre conduzida

no sentido oposto às

rotações. Caso contrário há

risco que a ferramenta seja

pressionada de forma

descontrolada para fora do

corte. Para cortar perfis e

tubos quadrados o melhor

cortes transversais.

u Ao cortar em pedra assegure uma aspiração de pó

u Usar uma máscara de proteção contra pó.

u A ferramenta elétrica só pode ser utilizada para corte/

Para cortar pedra, o melhor é utilizar um disco de corte de

Ao utilizar a tampa de aspiração para cortar com patim de

guia (20), o aspirador tem de estar homologado para a

aspiração de pó de pedra. A Bosch comercializa aspiradores

Ligue a ferramenta elétrica

e coloque-a sobre a peça

com a parte dianteira do

patim de guia. Desloque a

ferramenta elétrica com um

adequado ao material a

especialmente duros, p. ex.

betão com alto teor de sílica, o disco de corte de diamante

pode sobreaquecer e ficar danificado. Esse

sobreaquecimento é claramente denunciado por uma coroa

de faísca à volta do disco de corte de diamante.

Neste caso, interrompa o processo de corte e deixe o disco

de corte de diamante funcionar algum tempo em vazio com o

número de rotações máximo, para o arrefecer.

Um avanço do trabalho mais demorado e uma coroa de

faísca à volta são sinais de um disco de corte de diamante

rombo. Pode voltar a afiá-lo com pequenos cortes em

material abrasivo, p. ex. arenito calcário.

Indicações sobre estática

Os cortes em paredes de suporte estão sujeitos à norma

DIN1053 Parte 1 ou às disposições específicas do país.

Estas diretivas têm de ser impreterivelmente respeitadas.

Antes do início do trabalho, consultar os engenheiros de

estruturas, arquitetos responsáveis ou a gestão de obra

Manutenção e assistência técnica

Manutenção e limpeza

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Manter a ferramenta elétrica e as aberturas de

ventilação sempre limpas, para trabalhar bem e de

u Em condições de utilização extremas utilize sempre,

se possível, um sistema de aspiração. Sopre

frequentemente as aberturas de ventilação e

interconecte um disjuntor de corrente de avaria

(PRCD). Durante o processamento de metais é possível

que se deposite pó condutivo no interior da ferramenta

elétrica. Isto pode prejudicar o isolamento de proteção da

ferramenta elétrica.

Os acessórios devem ser armazenados e tratados com

Se for necessário instalar um cabo de ligação, a instalação

deve ser feita pela Bosch ou por um centro de serviço

autorizado para ferramentas elétricas Bosch, para evitar

perigos de segurança.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações acerca das peças sobressalentes também em:

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito dos nossos produtos e

Indique para todas as questões e encomendas de peças

sobressalentes a referência de 10 dígitos de acordo com a

placa de caraterísticas do produto.

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

www.bosch.com.br/contato

Para efetuar o seu pedido online de peças entre na página

Ferramentas elétricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para

aparelhos elétricos e eletrónicos velhos, e com as respetivas

realizações nas leis nacionais, as ferramentas elétricas que

não servem mais para a utilização, devem ser enviadas

separadamente a uma reciclagem ecológica.

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio-

nados cumprem todas as disposições e os regulamentos indicados e estão

em conformidade com as seguintes normas.

Documentação técnica pertencente à: *
