MANUAL DE UTILIZADOR GWS 15125 CITH BOSCH

17 Plato lijador de goma*

MR P R O D U C T O C E R T I F I C A D O C E R T I F I E D P R O D U C T OBJ_BUCH-165-005.book Page 66 Wednesday, July 28, 2010 8:54 AMPortuguês | 67 Bosch Power Tools 1 609 929 X20 | (28.7.10) pt

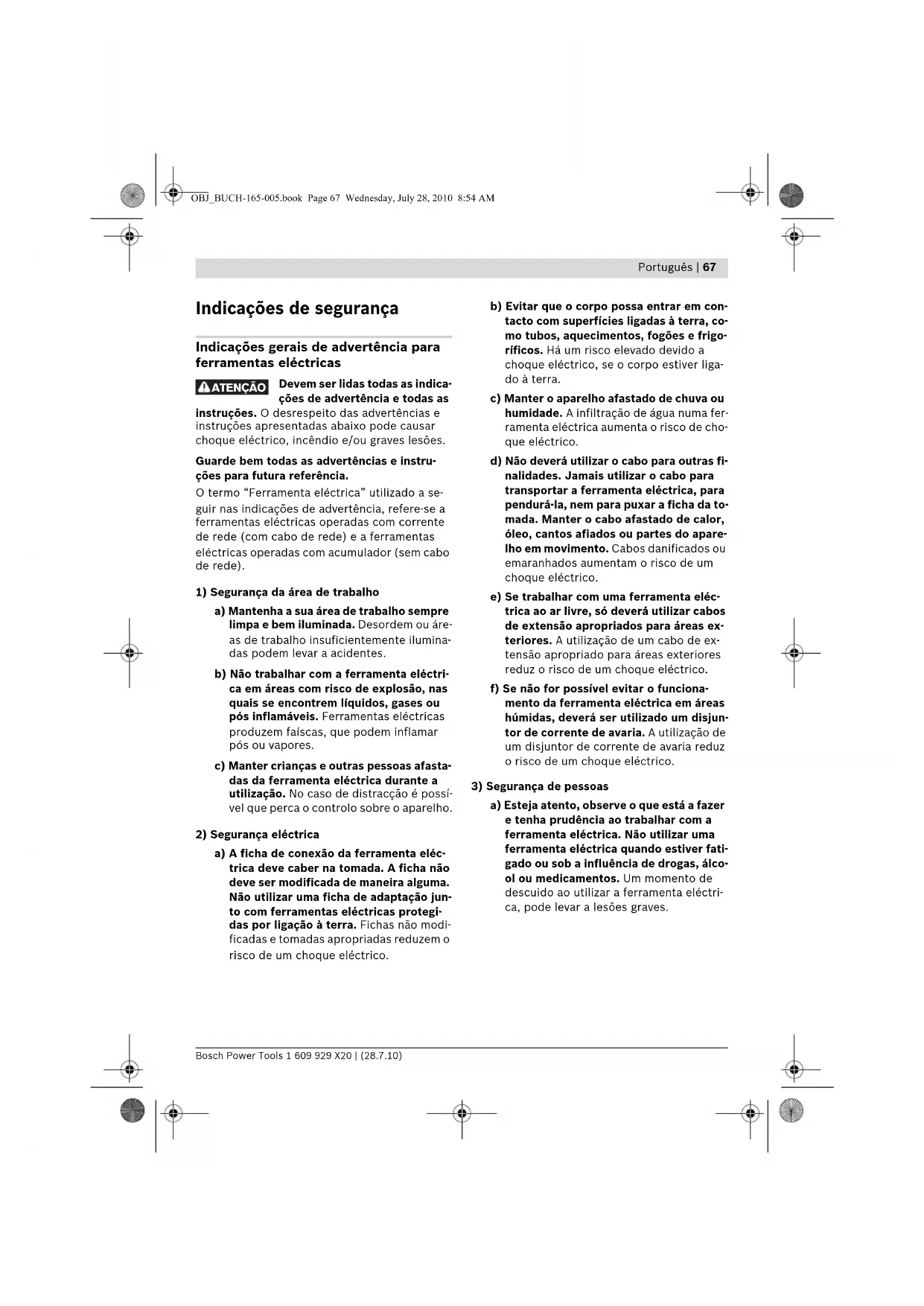

Indicações de segurança

Indicações gerais de advertência para

ferramentas eléctricas

Devem ser lidas todas as indica-

ções de advertência e todas as

instruções. O desrespeito das advertências e

instruções apresentadas abaixo pode causar

choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instru-

ções para futura referência.

O termo “Ferramenta eléctrica” utilizado a se-

guir nas indicações de advertência, refere-se a

ferramentas eléctricas operadas com corrente

de rede (com cabo de rede) e a ferramentas

eléctricas operadas com acumulador (sem cabo

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áre-

as de trabalho insuficientemente ilumina-

das podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctri-

ca em áreas com risco de explosão, nas

quais se encontrem líquidos, gases ou

pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a

utilização. No caso de distracção é possí-

vel que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc-

trica deve caber na tomada. A ficha não

deve ser modificada de maneira alguma.

Não utilizar uma ficha de adaptação jun-

to com ferramentas eléctricas protegi-

das por ligação à terra. Fichas não modi-

ficadas e tomadas apropriadas reduzem o

risco de um choque eléctrico.

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra, co-

mo tubos, aquecimentos, fogões e frigo-

ríficos. Há um risco elevado devido a

choque eléctrico, se o corpo estiver liga-

humidade. A infiltração de água numa fer-

ramenta eléctrica aumenta o risco de cho-

d) Não deverá utilizar o cabo para outras fi-

nalidades. Jamais utilizar o cabo para

transportar a ferramenta eléctrica, para

pendurá-la, nem para puxar a ficha da to-

mada. Manter o cabo afastado de calor,

óleo, cantos afiados ou partes do apare-

lho em movimento. Cabos danificados ou

emaranhados aumentam o risco de um

e) Se trabalhar com uma ferramenta eléc-

trica ao ar livre, só deverá utilizar cabos

de extensão apropriados para áreas ex-

teriores. A utilização de um cabo de ex-

tensão apropriado para áreas exteriores

reduz o risco de um choque eléctrico.

f) Se não for possível evitar o funciona-

mento da ferramenta eléctrica em áreas

húmidas, deverá ser utilizado um disjun-

tor de corrente de avaria. A utilização de

um disjuntor de corrente de avaria reduz

o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a

ferramenta eléctrica. Não utilizar uma

ferramenta eléctrica quando estiver fati-

gado ou sob a influência de drogas, álco-

ol ou medicamentos. Um momento de

descuido ao utilizar a ferramenta eléctri-

ca, pode levar a lesões graves.

ATENÇÃO OBJ_BUCH-165-005.book Page 67 Wednesday, July 28, 2010 8:54 AM68 | Português

1 609 929 X20 | (28.7.10) Bosch Power Tools

b) Utilizar equipamento de protecção pes-

soal e sempre óculos de protecção. A uti-

lização de equipamento de protecção

pessoal, como máscara de protecção con-

tra pó, sapatos de segurança antiderra-

pantes, capacete de segurança ou protec-

ção auricular, de acordo com o tipo e

aplicação da ferramenta eléctrica, reduz o

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferra-

menta eléctrica esteja desligada, antes

de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de

transportá-la. Se tiver o dedo no interrup-

tor ao transportar a ferramenta eléctrica

ou se o aparelho for conectado à alimen-

tação de rede enquanto estiver ligado, po-

derão ocorrer acidentes.

d) Remover ferramentas de ajuste ou cha-

ves de boca antes de ligar a ferramenta

eléctrica. Uma ferramenta ou chave que

se encontre numa parte do aparelho em

movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre o

equilíbrio. Desta forma é mais fácil con-

trolar a ferramenta eléctrica em situações

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos,

roupas e luvas afastadas de partes em

movimento. Roupas frouxas, cabelos lon-

gos ou jóias podem ser agarrados por pe-

g) Se for possível montar dispositivos de

aspiração ou de recolha, assegure-se de

que estejam conectados e utilizados cor-

rectamente. A utilização de uma aspiração

de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra-

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o

seu trabalho. É melhor e mais seguro tra-

balhar com a ferramenta eléctrica apro-

priada na área de potência indicada.

b) Não utilizar uma ferramenta eléctrica

com um interruptor defeituoso. Uma fer-

ramenta eléctrica que não pode mais ser

ligada nem desligada, é perigosa e deve

c) Puxar a ficha da tomada e/ou remover o

aparelho, de substituir acessórios ou de

guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da fer-

d) Guardar ferramentas eléctricas não utili-

zadas fora do alcance de crianças. Não

permita que pessoas que não estejam fa-

miliarizadas com o aparelho ou que não

tenham lido estas instruções, utilizem o

aparelho. Ferramentas eléctricas são pe-

rigosas se forem utilizadas por pessoas

e) Tratar a ferramenta eléctrica com cuida-

do. Controlar se as partes móveis do

aparelho funcionam perfeitamente e não

emperram, e se há peças quebradas ou

danificadas que possam prejudicar o

funcionamento da ferramenta eléctrica.

Permitir que peças danificadas sejam re-

paradas antes da utilização. Muitos aci-

dentes têm como causa, a manutenção in-

suficiente de ferramentas eléctricas.

samente tratadas e com cantos de corte

afiados emperram com menos frequência

e podem ser conduzidas com maior facili-

g) Utilizar a ferramenta eléctrica, acessóri-

os, ferramentas de aplicação, etc. con-

forme estas instruções. Considerar as

condições de trabalho e a tarefa a ser

executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as

aplicações previstas, pode levar a situa-

a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualifi-

cado e só com peças de reposição origi-

nais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Indicações de segurança para rebarba-

Advertências gerais de segurança para lixar, li-

xar com lixa de papel, trabalhar com escovas

de arame e separar por rectificação

como lixadeira, como lixadeira com lixa de

papel, escova de arame e para separar por

rectificação. Observar todas as indicações

de aviso, instruções, apresentações e da-

dos fornecidos com a ferramenta eléctrica.

O desrespeito das seguintes instruções pode

levar a um choque eléctrico, incêndio e/ou

f Esta ferramenta eléctrica não é apropriada

para polir. Aplicações, para as quais a ferra-

menta eléctrica não é prevista, podem cau-

sar riscos e lesões.

f Não utilizar acessórios, que não foram es-

pecialmente previstos e recomendados pe-

lo fabricante para serem utilizados com es-

ta ferramenta eléctrica. O facto de poder

fixar o acessório a esta ferramenta eléctrica,

não garante uma aplicação segura.

f O número de rotação admissível da ferra-

menta de trabalho deve ser no mínimo tão

alto quanto o máximo número de rotação in-

dicado na ferramenta eléctrica. Acessórios

que girem mais rápido do que permitido, po-

dem quebrar e serem atirados para longe.

f O diâmetro exterior e a espessura da ferra-

menta de trabalho devem corresponder às

indicações de medida da sua ferramenta

eléctrica. Ferramentas de trabalho incorrec-

tamente medidas podem não ser suficiente-

mente blindadas nem controladas.

f Discos abrasivos, flanges, pratos abrasivos

ou outros acessórios devem caber exacta-

mente no veio de rectificação da sua ferra-

menta eléctrica. Ferramentas de trabalho,

que não cabem exactamente no veio de rec-

tificação da ferramenta eléctrica, giram irre-

gularmente, vibram fortemente e podem le-

var à perda de controlo.

f Não utilizar ferramentas de trabalho danifi-

cadas. Antes de cada utilização deverá con-

trolar as ferramentas de trabalho, e verifi-

car se por exemplo os discos abrasivos

apresentam fissuras e estilhaços, se pratos

abrasivos apresentam fissuras, se há des-

gaste ou forte atrição, se as escovas de ara-

me apresentam arames soltos ou quebra-

dos. Se a ferramenta eléctrica ou a

ferramenta de trabalho caírem, deverá veri-

ficar se sofreram danos, ou trocar por uma

ferramenta de trabalho intacta. Após ter

controlado e introduzido a ferramenta de

trabalho, deverá manter-se, e as pessoas

que se encontrem nas proximidades, fora

do nível de rotação da ferramenta de traba-

lho e permitir que a ferramenta eléctrica

funcione durante um minuto com o máximo

número de rotação. A maioria das ferramen-

tas de trabalho danificadas quebram durante

este período de teste.

f Utilizar um equipamento de protecção pes-

soal. De acordo com a aplicação, deverá uti-

lizar uma protecção para todo o rosto, pro-

tecção para os olhos ou um óculos

protector. Se for necessário, deverá utilizar

uma máscara contra pó, protecção auricu-

lar, luvas de protecção ou um avental espe-

cial, para proteger-se de pequenas partícu-

las de amoladura e de material. Os olhos

devem ser protegidos contra partículas a vo-

ar, produzidas durante as diversas aplica-

ções. A máscara contra pó ou a máscara de

respiração deve ser capaz de filtrar o pó pro-

duzido durante a respectiva aplicação. Se for

sujeito durante longo tempo a fortes ruídos,

poderá sofrer a perda da capacidade auditi-

OBJ_BUCH-165-005.book Page 69 Wednesday, July 28, 2010 8:54 AM70 | Português

1 609 929 X20 | (28.7.10) Bosch Power Tools

f Observe que as outras pessoas mantenham

uma distância segura em relação ao seu lo-

cal de trabalho. Cada pessoa que entrar na

área de trabalho, deverá usar um equipa-

mento de protecção pessoal. Estilhaços da

peça a ser trabalhada ou ferramentas de tra-

balho quebradas podem voar e causar lesões

fora da área imediata de trabalho.

f Ao executar trabalhos durante os quais po-

dem ser atingidos cabos eléctricos ou o pró-

prio cabo de rede deverá sempre segurar a

ferramenta eléctrica pelas superfícies de

punho isoladas. O contacto com um cabo

sob tensão também pode colocar sob tensão

as peças metálicas do aparelho e levar a um

f Manter o cabo de rede afastado de ferra-

mentas de trabalho em rotação. Se perder o

controlo sobre a ferramenta eléctrica, é pos-

sível que o cabo de rede seja cortado ou en-

ganchado e a sua mão ou braço sejam puxa-

dos contra a ferramenta de trabalho em

f Jamais depositar a ferramenta eléctrica,

antes que a ferramenta de trabalho esteja

completamente parada. A ferramenta de tra-

balho em rotação pode entrar em contacto

com a superfície de apoio, provocando uma

perda de controlo da ferramenta eléctrica.

f Não permitir que a ferramenta eléctrica fun-

cione enquanto estiver a transportá-la. A

sua roupa pode ser agarrada devido a um

contacto acidental com a ferramenta de tra-

balho em rotação, de modo que a ferramenta

de trabalho possa ferir o seu corpo.

f Limpar regularmente as aberturas de venti-

lação da sua ferramenta eléctrica. A ventoi-

nha do motor puxa pó para dentro da carca-

ça, e uma grande quantidade de pó de metal

pode causar perigos eléctricos.

f Não utilizar a ferramenta eléctrica perto de

materiais inflamáveis. Faíscas podem incen-

diar estes materiais.

f Não utilizar ferramentas de trabalho que

necessitem agentes de refrigeração líqui-

dos. A utilização de água ou de outros agen-

tes de refrigeração líquidos pode provocar

um choque eléctrico.

Contra-golpe e respectivas advertências

f Contra-golpe é uma repentina reacção devi-

do a uma ferramenta de trabalho travada ou

bloqueada, como por exemplo um disco

abrasivo, um prato abrasivo, uma escova de

arame etc. Um travamento ou um bloqueio

levam a uma parada abrupta da ferramenta

de trabalho em rotação. Desta maneira, uma

ferramenta eléctrica descontrolada pode ser

acelerada no local de bloqueio, sendo força-

da no sentido contrário da rotação da ferra-

Se por exemplo um disco abrasivo travar ou

bloquear numa peça a ser trabalhada, o can-

to do disco abrasivo pode mergulhar na peça

a ser trabalhada e encravar-se, quebrando o

disco abrasivo ou causando um contra-golpe.

O disco abrasivo se movimenta então no sen-

tido do operador ou para longe deste, depen-

dendo do sentido de rotação do disco no lo-

cal do bloqueio. Sob estas condições os

discos abrasivos também podem partir-se.

Um contra-golpe é a consequência de uma

utilização incorrecta ou indevida da ferra-

menta eléctrica. Ele pode ser evitado por

apropriadas medidas de precaução como

f Segurar firmemente a ferramenta eléctrica

e posicionar o seu corpo e os braços de mo-

do que possa resistir às forças de um con-

tra-golpe. Sempre utilizar o punho adicio-

nal, se existente, para assegurar o máximo

controlo possível sobre as forças de um

contra-golpe ou sobre momentos de reac-

ção durante o arranque. O operador pode

controlar as forças de contra-golpe e as for-

ças de reacção através de medidas de pre-

f Jamais permita que as suas mãos se encon-

trem perto de ferramentas de trabalho em

rotação. No caso de um contra-golpe a ferra-

menta de trabalho poderá passar pela sua

Evite que o seu corpo se encontre na área,

na qual a ferramenta eléctrica possa ser

movimentada no caso de um contra-golpe.

O contra-golpe força a ferramenta eléctrica

no sentido contrário ao movimento do disco

abrasivo no local do bloqueio.

OBJ_BUCH-165-005.book Page 70 Wednesday, July 28, 2010 8:54 AMPortuguês | 71

Bosch Power Tools 1 609 929 X20 | (28.7.10)

f Trabalhar com especial cuidado na área ao

redor de esquinas, cantos afiados etc. Evite

que ferramentas de trabalho sejam ricoche-

teadas e travadas pela peça a ser trabalha-

da. A ferramenta de trabalho em rotação ten-

de a travar em esquinas, em cantos afiados

ou se for ricocheteada. Isto causa uma perda

de controlo ou um contra-golpe.

f Não utilizar lâminas de serra de correias

nem dentadas. Estas ferramentas de traba-

lho causam frequentemente um contra-golpe

ou a perda de controlo sobre a ferramenta

Instruções especiais de segurança específicas

para lixar e separar por rectificação

f Utilizar exclusivamente os corpos abrasivos

homologados para a sua ferramenta eléctri-

ca e a capa de protecção prevista para estes

corpos abrasivos. Corpos abrasivos não pre-

vistos para a ferramenta eléctrica, não po-

dem ser suficientemente protegidos e por-

tanto não são seguros.

f A capa de protecção deve ser firmemente

aplicada na ferramenta eléctrica e fixa, de

modo que seja alcançado um máximo de se-

gurança, ou seja, que apenas uma mínima

parte do corpo abrasivo aponte abertamen-

te na direcção do operador. A capa de pro-

tecção deve proteger o operador contra esti-

lhaços e contra um contacto acidental com o

f Os corpos abrasivos só devem ser utiliza-

dos para as aplicações recomendadas.

P. ex.: Jamais lixar com a superfície lateral

de um disco de corte. Disco de corte são

destinados para o desbaste de material com

o canto do disco. Uma força lateral sobre es-

tes corpos abrasivos pode quebrá-los.

f Sempre utilizar flanges de aperto intactos

de tamanho e forma correctos para o disco

abrasivo seleccionado. Flanges apropriados

apoiam o disco abrasivo e reduzem assim o

perigo de uma ruptura do disco abrasivo.

Flanges para discos de corte podem diferen-

ciar-se de flanges para outros discos abrasi-

f Não utilizar discos abrasivos gastos de ou-

tras ferramentas eléctricas maiores. Discos

abrasivos para ferramentas eléctricas maio-

res não são apropriados para os números de

rotação mais altos de ferramentas eléctricas

menores e podem quebrar.

Outras advertências especiais de segurança

para separar por rectificação

f Evitar um bloqueio do disco de corte ou

uma força de pressão demasiado alta. Não

efectuar cortes extremamente profundos.

Uma sobrecarga do disco de corte aumenta o

desgaste e a predisposição para emperrar e

bloquear e portanto a possibilidade de um

contra-golpe ou uma ruptura do corpo abra-

f Evitar a área que se encontra na frente ou

atrás do disco de corte em rotação. Se o dis-

co de corte for conduzido na peça a ser tra-

balhada, para frente, afastando-se do corpo,

é possível que no caso de um contra-golpe a

ferramenta eléctrica, junto com o disco em

rotação, seja atirada directamente na direc-

ção da pessoa a operar o aparelho.

f Se o disco de corte emperrar ou se o traba-

lho for interrompido, deverá desligar a fer-

ramenta eléctrica e mantê-la parada, até o

disco parar completamente. Jamais tentar

puxar o disco de corte para fora do corte

enquanto ainda estiver em rotação, caso

contrário poderá ser provocado um contra-

golpe. Verificar e eliminar a causa do emper-

f Não ligar novamente a ferramenta eléctrica,

enquanto ainda estiver na peça a ser traba-

lhada. Permita que o disco de corte alcance

o seu completo número de rotação, antes

de continuar cuidadosamente a cortar. Ca-

so contrário é possível que o disco emperre,

pule para fora da peça a ser trabalhada ou

cause um contra-golpe.

f Apoiar placas ou peças grandes, para redu-

zir um risco de contra-golpe devido a um

disco de corte emperrado. Peças grandes

podem curvar-se devido ao próprio peso. A

peça a ser trabalhada deve ser apoiada de

ambos os lados, tanto nas proximidades do

corte como também nos cantos.

OBJ_BUCH-165-005.book Page 71 Wednesday, July 28, 2010 8:54 AM72 | Português

1 609 929 X20 | (28.7.10) Bosch Power Tools

f Tenha o cuidado ao efectuar “Cortes de bol-

so” em paredes existentes ou em outras su-

perfícies, onde não é possível reconhecer o

que há por detrás. O disco de corte pode

causar um contra-golpe se cortar acidental-

mente tubulações de gás ou de água, cabos

eléctricos ou outros objectos.

Advertências especiais de segurança específi-

cas para lixar com lixa de papel

f Não utilizar lixas de papel demasiado gran-

des, mas sempre seguir as indicações do fa-

bricante sobre o tamanho correcto das lixas

de papel. Lixas de papel, que sobressaem

dos cantos do prato abrasivo, podem causar

lesões, assim como bloquear e rasgar as lixas

de papel ou levar a um contra-golpe.

Advertências especiais de segurança específi-

cas para trabalhar com escovas de arame

f Esteja ciente de que a escova de arame tam-

bém perde pedaços de arame durante a uti-

lização normal. Não sobrecarregue os ara-

mes exercendo uma força de pressão

demasiada. Pedaços de arame a voar, podem

penetrar facilmente em roupas finas e/ou na

f Se for recomendável uma capa de protec-

ção, deverá evitar que a escova de arame

entre em contacto com a capa de protec-

ção. O diâmetro das escovas em forma de

prato ou de tacho pode aumentar devido à

força de pressão e às forças centrífugas.

Advertências de segurança adicionais

Usar óculos de protecção.

f Utilizar detectores apropriados, para en-

contrar cabos escondidos, ou consulte a

companhia eléctrica local. O contacto com

cabos eléctricos pode provocar fogo e cho-

ques eléctricos. Danos em tubos de gás po-

dem levar à explosão. A penetração num ca-

no de água causa danos materiais ou pode

provocar um choque eléctrico.

f Destravar o interruptor de ligar-desligar e

colocá-lo na posição desligada, se a alimen-

tação de rede for interrompida, p. ex. devi-

do a uma falha de corrente ou se a ficha de

rede tiver sido puxada da tomada. Assim é

evitado um rearranque descontrolado do

f Fixar a peça a ser trabalhada. Uma peça a

ser trabalhada fixa com dispositivos de aper-

to ou com torno de bancada está mais firme

do que segurada com a mão.

Descrição de funções

Devem ser lidas todas as indica-

ções de advertência e todas as ins-

truções. O desrespeito das adver-

tências e instruções apresentadas

abaixo pode causar choque eléctri-

co, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresenta-

ção do aparelho, e deixar esta página aberta en-

quanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

A ferramenta eléctrica é destinada para cortar,

desbastar e escovar materiais metálicos e de pe-

dras, sem a utilização de água.

Para cortar com rebolos ligados deve ser utiliza-

da uma capa de protecção para cortes.

Ao cortar pedras deve ser assegurada uma aspi-

ração de pó suficiente.

Junto com ferramentas abrasivas admissíveis, é

possível usar a ferramenta eléctrica para alisa-

Componentes ilustrados

A numeração dos componentes ilustrados refe-

re-se à apresentação da ferramenta eléctrica na

1 Alavanca para desbloquear a capa de pro-

2 Tecla de bloqueio do veio

3 Roda de ajuste para pré-selecção do número

de rotação (GWS 15-125 CIEH/

4 Interruptor de ligar-desligar

5 Punho adicional (superfície isolada)

6 Veio de rectificação

7 Capa de aspiração para lixar*

8 Flange de admissão com o-ring

9 Disco de metal duro em forma de tacho*

11 Porca de aperto rápido *

12 Capa de protecção para lixar

14 Capa de protecção para cortar*

16 Protecção para as mãos*

21 Capa de aspiração para cortar com carril de

22 Disco de corte diamantado*

23 Punho (superfície isolada)

*Acessórios apresentados ou descritos não perten-

cem ao volume de fornecimento padrão. Todos os

acessórios encontram-se no nosso programa de aces-

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados

O nível de ruído avaliado como A do aparelho é

tipicamente: Nível de pressão acústica

91 dB(A); Nível de potência acústica 102 dB(A).

Usar protecção auricular!

Valores totais de vibração (soma dos vectores

das três direcções) determinadas conforme

Lixamento de superfícies (Desbastar): Valor de

emissão de vibrações a

Lixar com folha de lixa: Valor de emissão de vi-

O nível de oscilações indicado nestas instruções

de serviço foi medido de acordo com um pro-

cesso de medição normalizado pela norma

EN 60745 e pode ser utilizado para a compara-

ção de aparelhos. Ele também é apropriado para

uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as apli-

cações principais da ferramenta eléctrica. Se a

ferramenta eléctrica for utilizada para outras

aplicações, com outras ferramentas de trabalho

ou com manutenção insuficiente, é possível que

o nível de vibrações seja diferente. Isto pode au-

mentar sensivelmente a carga de vibrações para

o período completo de trabalho.

Para uma estimação exacta da carga de vibra-

ções, também deveriam ser considerados os pe-

ríodos nos quais o aparelho está desligado ou

funciona, mas não está sendo utilizado. Isto po-

de reduzir a carga de vibrações durante o com-

pleto período de trabalho.

Além disso também deverão ser estipuladas me-

didas de segurança para proteger o operador

contra o efeito de vibrações, como por exemplo:

Manutenção de ferramentas eléctricas e de fer-

ramentas de trabalho, manter as mãos quentes

e organização dos processos de trabalho.

OBJ_BUCH-165-005.book Page 73 Wednesday, July 28, 2010 8:54 AM74 | Português

1 609 929 X20 | (28.7.10) Bosch Power Tools

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilida-

de que o produto descrito em “Dados técnicos”

cumpre as seguintes normas ou documentos

normativos: EN 60745 conforme as disposições

das directivas 2004/108/CE, 2006/42/CE.

Processo técnico em:

Potência nominal consumida

Número de rotações nominal

Ajuste do número de rotações

máx. diâmetro do disco abrasivo

Rosca do veio de rectificação

máx. comprimento da rosca do veio

Desactivação de contragolpe

Protecção contra rearranque involuntário

Limitação de corrente de arranque

Pré-selecção do número de rotação

/II /II /II /II As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões

inferiores e dos modelos específicos dos países.

Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das

Montar os dispositivos de protecção

f Antes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da to-

Nota: Se o disco abrasivo quebrar durante o fun-

cionamento ou se os dispositivos de fixação na

capa de protecção/na ferramenta eléctrica esti-

verem danificados, será necessário que a ferra-

menta eléctrica seja enviada imediatamente ao

serviço pós-venda, os endereços encontram-se

na secção „Serviço pós-venda e assistência ao

Capa de protecção para lixar

Colocar a capa de protec-

ção 12 sobre a gola do

veio, como indicado na fi-

gura. As marcas triangula-

res na tampa de protecção

Premir a capa de protec-

ção 12 sobre a gola do

veio, até o colar da capa

de protecção estar assen-

tado no flange da ferra-

menta eléctrica e girar a capa de protecção até

que engate perceptivelmente.

Adaptar a posição da capa de protecção 12 às

exigências do processo de trabalho. Para tal, de-

verá premir a alavanca de destravamento 1 para

cima e girar a capa de protecção 12 para a posi-

f Ajustar a capa de protecção 12 de modo a

evitar que voem faúlhas na direcção do ope-

f Só deverá ser possível girar a capa de pro-

tecção 12, accionando também a alavanca

de destravamento 1! Caso contrário, não

deverá de modo algum continuar a utilizar a

ferramenta eléctrica, mas enviá-la ao servi-

Nota: Os ressaltos de codificação na capa de

protecção 12 garantem que só possa ser monta-

da uma capa de protecção apropriada para a fer-

Capa de protecção para cortar

f Ao cortar com rebolos ligados deve ser

sempre utilizada uma capa de protecção pa-

f Ao cortar pedras deve ser sempre assegura-

da uma aspiração de pó suficiente.

A capa de protecção para cortar 14 é montada

como a capa de protecção para lixar 12.

Capa de aspiração para cortar com carril de

A capa de aspiração para cortar com carril de

guia 21 é montada como a capa de protecção

Capa de aspiração para lixar

Para lixar tintas, vernizes e plásticos com discos

de metal duro em forma de tacho 9 ou com pra-

tos abrasivos de borracha 17 e com lixa 18, de

modo a produzir pouco pó, poderá utilizar a ca-

pa de aspiração 7. A capa de aspiração 7 não é

apropriada para o trabalho em metais.

Na capa de aspiração 7

pode ser conectado um

aspirador de pó Bosch apropriado.

A capa de aspiração 7 é montada como a capa

de protecção 12. A coroa de escovas é comutá-

f Só utilizar a sua ferramenta eléctrica com o

Atarraxar o punho adicional 5 de acordo com o

tipo de trabalho, do lado direito ou do lado es-

querdo do cabeçote de engrenagens.

OBJ_BUCH-165-005.book Page 75 Wednesday, July 28, 2010 8:54 AM76 | Português

1 609 929 X20 | (28.7.10) Bosch Power Tools

Protecção para as mãos

f Ao trabalhar com o prato abrasivo de borra-

cha 17 ou com a escova tipo tacho/escova

plana/disco abrasivo em forma de leque de-

verá sempre montar a protecção para as

Fixar a protecção para as mãos 16 com o punho

Montar ferramentas abrasivas

f Antes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da to-

f Os discos abrasivos e os discos de corte

tornam-se extremamente quentes durante

o trabalho; não toque neles antes que arre-

Limpar o veio de rectificação 6 e todas as peças

Premir a tecla de bloqueio do veio 2 para pren-

der e soltar as ferramentas abrasivas e para imo-

bilizar o veio de rectificação.

f Só accionar a tecla de bloqueio do veio com

o veio de rectificação parado. Caso contrá-

rio é possível que a ferramenta eléctrica seja

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasi-

vas. O diâmetro do furo deve ser do tamanho

certo para o flange de admissão. Não utilizar

adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá

assegurar-se de que a seta do sentido de rota-

ção sobre o disco de corte diamantado coincida

com o sentido de rotação da ferramenta eléctri-

ca (veja seta do sentido de rotação sobre o ca-

beçote de engrenagens).

A sequência de montagem está apresentada na

Para fixar o disco abrasivo/disco de corte deve-

rá atarraxar a porca de aperto 10 e apertá-la

com a chave de dois furos, veja secção “Porca

f Após montar a ferramenta abrasiva deverá

controlar, antes de ligar a ferramenta eléc-

trica, se a ferramenta abrasiva está monta-

da correctamente e se pode ser movimenta-

da livremente. Assegure-se de que a

ferramenta abrasiva não entre em contacto

No flange de admissão 8 en-

contra-se uma peça de plástico

(o-ring) em volta do colar de

centragem. Se o o-ring estiver

faltando ou estiver danifica-

do, será imprescindível substi-

tuí-lo (número de produto

1 600 210 039), antes de mon-

tar o flange de admissão 8.

Disco abrasivo em forma de leque

f Para trabalhar com o disco abrasivo em for-

ma de leques deverá sempre usar a protec-

ção para as mãos 16.

Prato abrasivo de borracha

f Para trabalhar com o prato abrasivo de bor-

racha 17 deverá sempre montar a protecção

A sequência de montagem está apresentada na

Atarraxar a porca redonda 19 e apertá-la com a

chave de dois furos.

Escova tipo tacho/escova plana

f Para trabalhar com o disco abrasivo em for-

ma de tacho ou com a escova plana deverá

sempre usar a protecção para as mãos 16.

A sequência de montagem está apresentada na

Deverá ser possível atarraxar a escova tipo ta-

cho/escova plana no veio de rectificação, até

que fiquem firmemente encostadas no flange do

veio de rectificação no fim da rosca do veio de

rectificação. Apertar a escova tipo tacho/escova

plana com a chave de forqueta.

OBJ_BUCH-165-005.book Page 76 Wednesday, July 28, 2010 8:54 AMPortuguês | 77 Bosch Power Tools 1 609 929 X20 | (28.7.10) Porca de aperto rápido

Para substituir facilmente as ferramentas abra-

sivas sem ter que utilizar outras ferramentas,

poderá utilizar, em vez da porca de aperto 10, a

porca de aperto rápido 11.

f A porca de aperto rápido 11 só deve ser uti-

lizada para discos abrasivos ou para discos

Só utilizar uma porca de aperto 11 que esteja

em perfeito estado e sem danos.

Ao atarraxar, observe que o lado da porca de

aperto rápido com a legenda 11 não mostre pa-

ra o disco abrasivo; a seta deve mostrar para a

Premir a tecla de blo-

queio do veio 2 para

imobilizar o veio de

rectificação. Girar o

disco abrasivo forte-

mente no sentido dos

ponteiros do relógio

para apertar a porca de

ser solta com a mão;

basta girar o anel serri-

lhado no sentido con-

trário dos ponteiros do

porca de aperto rápi-

mesmo se estiver presa, mas utilizar a chave

de dois furos. Aplicar a chave de dois furos co-

mo indicado na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abra-

sivas mencionadas nesta instrução de serviço.

O número de rotação admissível [min

locidade circunferencial [m/s] das ferramentas

abrasivas utilizadas deve corresponder às indi-

cações contidas na tabela abaixo.

Observe portanto o número de rotação ou a ve-

locidade circunferencial admissível como indi-

cado na etiqueta da ferramenta abrasiva.

Girar o cabeçote de engrenagens

f Antes de todos trabalhos na ferramenta

lhos de corte com a capa de aspiração com car-

Desatarraxar completamente os 4 parafusos.

Deslocar o cabeçote de engrenagens cuidadosa-

mente, e sem retirar da carcaça, para a nova po-

sição. Reapertar os 4 parafusos.

que contém chumbo, alguns tipos de madei-

ra, minerais e metais, podem ser nocivos à

saúde. O contacto ou a inalação dos pós po-

de provocar reações alérgicas e/ou doenças

nas vias respiratórias do utilizador ou das

pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carva-

lho e faia são considerados como sendo can-

cerígenos, especialmente quando juntos

com substâncias para o tratamento de ma-

deiras (cromato, preservadores de madeira).

Material que contém asbesto só deve ser

processado por pessoal especializado.

– Se possível deverá usar um dispositivo de

aspiração apropriado para o material.

– Assegurar uma boa ventilação do local de

– É recomendável usar uma máscara de pro-

tecção respiratória com filtro da classe

Observe as directivas para os materiais a se-

rem trabalhados, vigentes no seu país.

f Evite o acúmulo de pó no local de trabalho.

Pós podem entrar levemente em ignição.

Colocação em funcionamento

f Observar a tensão de rede! A tensão da fon-

te de corrente deve coincidir com a indica-

da na chapa de identificação da ferramenta

eléctrica. Ferramentas eléctricas marcadas

para 230 V também podem ser operadas

Se a ferramenta eléctrica for alimentada através

de geradores de corrente móveis (geradores),

que não possuam suficientes reservas de potên-

cia nem uma apropriada regulação de tensão

(com reforço de corrente de arranque), poderão

ocorrer reduções de potência ou comportamen-

tos anormais ao ligar o aparelho.

Observe a adequação do gerador de corrente

aplicado, especialmente quanto à tensão e à fre-

quência da rede eléctrica.

Para a colocação em funcionamento da ferra-

menta eléctrica, deverá empurrar o interruptor

de ligar-desligar 4 para frente e em seguida pre-

Para fixar o interruptor de ligar-desligar premi-

ligar 4 um pouco para frente.

terruptor de ligar-desligar 4, ou se estiver trava-

do, deverá premir por instantes o interruptor de

ligar-desligar 4 e em soltá-lo de seguida.

Modelo de interruptores sem travamento

(específicos dos países):

Para a colocação em funcionamento da ferra-

menta eléctrica, deverá empurrar o interruptor

de ligar-desligar 4 para frente e em seguida pre-

Para desligar a ferramenta eléctrica, deverá sol-

tar novamente o interruptor de ligar-desligar 4.

f Controlar a ferramenta abrasiva antes de

utilizá-la. A ferramenta abrasiva deve estar

montada de forma correcta e deve movi-

mentar-se livremente. Executar um funcio-

namento de teste, sem carga, de no mínimo

1 minuto. Não utilizar ferramentas abrasi-

vas danificadas, descentrados ou a vibrar.

Ferramentas abrasivas danificadas podem

estoirar e causar lesões.

Desactivação de contragolpe

A alimentação de rede ao motor é

interrompida, electronicamente,

no caso de uma repentina queda

do número de rotação, p. ex. blo-

queio no corte de separação.

Para recolocar em funcionamento deverá colo-

car o interruptor de ligar-desligar 4 na posição

desligada e ligar novamente a ferramenta eléc-

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Protecção contra rearranque involuntário

A protecção contra rearranque involuntário evi-

ta que a ferramenta eléctrica possa arrancar

descontroladamente após uma interrupção da

alimentação de corrente eléctrica.

Para recolocar em funcionamento deverá colo-

car o interruptor de ligar-desligar 4 na posição

desligada e ligar novamente a ferramenta eléc-

Limitação de corrente de arranque

A limitação electrónica de corrente de arranque

limita a potência ao ligar a ferramenta eléctrica

e possibilita o funcionamento com um fusível de

Nota: Se a ferramenta eléctrica funciona com

pleno número de rotações, imediatamente após

ser ligada, significa que a limitação da corrente

de arranque, a protecção contra re-arranque e o

desligamento de contra-golpes estão avariados.

A ferramenta eléctrica deve ser enviada imedia-

tamente ao serviço pós-venda. Endereços en-

contram-se no capítulo “Serviço pós-venda e as-

sistência ao cliente”.

A Constant-Electronic mantém o número de ro-

tações durante a marcha em vazio e sob carga

quase que constante e assegura um desempe-

nho de trabalho uniforme.

Pré-selecção do número de rotação (GWS 15-125 CIEH/GWS 15-125 CITH)

Com a roda de pré-selecção do número de rotações 3 é possível pré-seleccionar o número de rota-

ções necessário durante o funcionamento.

As indicações apresentadas na tabela seguinte são valores recomendados.

Indicações de trabalho

f Cuidado ao cortar em paredes portantes,

veja a secção “Notas sobre a estática ”.

f Fixar a peça a ser trabalhada se esta não es-

tiver firmemente apoiada devido ao seu

f Não carregue demasiadamente a ferramen-

ta eléctrica, de modo que chegue a parar.

f Após um trabalho com carga elevada, deve-

rá permitir que a ferramenta eléctrica funci-

one alguns minutos em vazio, para que a

ferramenta de trabalho possa arrefecer.

f Os discos abrasivos e os discos de corte

tornam-se extremamente quentes durante

o trabalho; não toque neles antes que arre-

f Não utilizar a ferramenta eléctrica com um

suporte para rebarbadoras.

Material Aplicação Ferramenta de trabalho Posição da roda

(cortar pedras só é permitido

Com um ângulo de 30° a 40° poderá obter os

melhores resultados de trabalho ao desbastar.

Movimentar a ferramenta eléctrica com pressão

uniforme, para lá e para cá. Desta forma a peça

a ser trabalhada não se torna demasiadamente

quente, não muda de cor e não há sulcos.

Disco abrasivo em forma de leque

Com o disco abrasivo em forma de leque (aces-

sório) também é possível processar superfícies

Discos abrasivos em forma de leque tem uma vi-

da útil bem mais longa, produzem um reduzido

nível de ruído e temperaturas ao lixar mais bai-

xas do que discos abrasivos tradicionais.

f Ao cortar com rebolos ligados deve ser

sempre utilizada uma capa de protecção pa-

Trabalhar com os discos abrasivos com avanço

moderado, adequado para material a ser traba-

lho. Não exercer pressão sobre o disco de corte,

nem emperre ou oscile.

Não travar discos de corte, que estejam a girar

por inércia, exercendo pressão lateral.

Para o cortar perfis e tubos quadrados deverá

começar pela menor secção transversal.

f Ao cortar pedras deve ser sempre assegura-

da uma aspiração de pó suficiente.

f Usar uma máscara de protecção contra pó.

f A ferramenta eléctrica só deve ser utilizada

para cortar a seco/lixar a seco.

Para cortar pedras deverá utilizar de preferência

um disco abrasivo diamantado.

Ao utilizar a capa de aspiração para cortar com

carril de guia 21 é necessário que o aspirador

seja homologado para aspirar pó fino. A Bosch

oferece aspiradores apropriados.

p. ex. betão com alto teor de sílex, é possível que

o disco de corte diamantado seja sobreaquecido

e danificado. Uma coroa de faúlhas em volta do

disco de corte diamantado é um indício nítido.

Neste caso deverá interromper o processo de

corte e deixar o disco de corte diamantado girar

em vazio, com máximo número de rotações, du-

rante alguns instantes, para se arrefecer.

Um avanço de trabalho nitidamente reduzido e

uma coroa de faúlhas em volta do disco são in-

dícios nítidos de um disco de corte diamantado

embotado. Estes podem ser reafiados através

de curtos cortes em material abrasivo, p. ex.

Notas sobre a estática

ma DIN 1053 parte 1 ou disposições específicas

É imprescindível respeitar estes regulamentos.

Antes de iniciar o trabalho deverá consultar o

técnico de estabilidade, o arquitecto ou o super-

visor da obra responsáveis.

OBJ_BUCH-165-005.book Page 80 Wednesday, July 28, 2010 8:54 AMPortuguês | 81 Bosch Power Tools 1 609 929 X20 | (28.7.10) Manutenção e serviço

Manutenção e limpeza

f Antes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da to-

f Manter a ferramenta eléctrica e as abertu-

ras de ventilação sempre limpas, para tra-

balhar bem e de forma segura.

f Em condições de trabalho extremas deverá,

se possível, usar sempre um equipamento

de aspiração. Soprar frequentemente as

aberturas de ventilação e interconectar um

disjuntor de corrente de avaria. Durante o

processamento de metais é possível que se

deposite pó condutivo no interior da ferra-

menta eléctrica. Isto pode prejudicar o isola-

mento de protecção da ferramenta eléctrica.

Os acessórios devem ser armazenados e trata-

Se a ferramenta eléctrica falhar apesar de cuida-

dosos processos de fabricação e de teste, a re-

paração deverá ser executada por uma oficina

de serviço autorizada para ferramentas eléctri-

Para todas as questões e encomendas de peças

sobressalentas é imprescindível indicar o núme-

ro de produto de 10 dígitos como consta na pla-

ca de características da ferramenta eléctrica.

Serviço pós-venda e assistência ao

O serviço pós-venda responde às suas pergun-

tas a respeito de serviços de reparação e de ma-

nutenção do seu produto, assim como das pe-

ças sobressalentes. Desenhos explodidos e

informações sobre peças sobressalentes encon-

A nossa equipa de consultores Bosch esclarece

com prazer todas as suas dúvidas a respeito da

compra, aplicação e ajuste dos produtos e aces-

www.bosch.com.br/contacto

Ferramentas eléctricas, acessórios e embala-

gens devem ser enviados a uma reciclagem eco-

lógica de matérias primas.

Não deitar ferramentas eléctricas no lixo domés-

Apenas países da União Europeia:

De acordo com a directiva euro-

peia 2002/96/CE para aparelhos

eléctricos e electrónicos velhos, e

com as respectivas realizações

nas leis nacionais, as ferramentas

eléctricas que não servem mais

para a utilização, devem ser enviadas separada-

mente a uma reciclagem ecológica.

Sob reserva de alterações.

OBJ_BUCH-165-005.book Page 81 Wednesday, July 28, 2010 8:54 AM82 | Italiano 1 609 929 X20 | (28.7.10) Bosch Power Tools it
