KÄYTTÖOHJE GWS 15125 CITH BOSCH

fi Alkuperäiset ohjeet

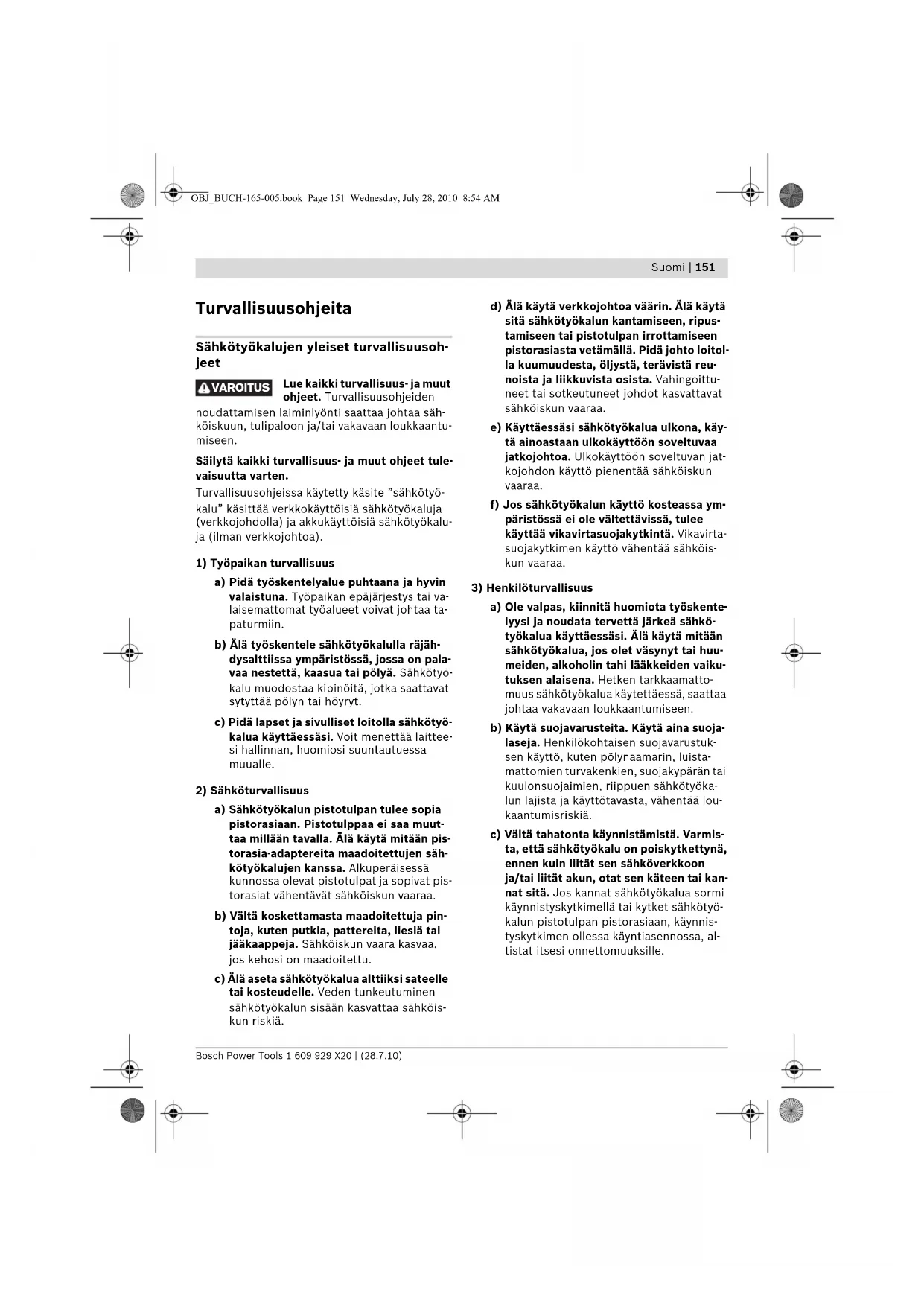

Sähkötyökalujen yleiset turvallisuusoh-

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa säh-

köiskuun, tulipaloon ja/tai vakavaan loukkaantu-

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

Turvallisuusohjeissa käytetty käsite ”sähkötyö-

kalu” käsittää verkkokäyttöisiä sähkötyökaluja

(verkkojohdolla) ja akkukäyttöisiä sähkötyökalu-

ja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai va-

laisemattomat työalueet voivat johtaa ta-

b) Älä työskentele sähkötyökalulla räjäh-

dysalttiissa ympäristössä, jossa on pala-

vaa nestettä, kaasua tai pölyä. Sähkötyö-

kalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laittee-

si hallinnan, huomiosi suuntautuessa

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muut-

taa millään tavalla. Älä käytä mitään pis-

torasia-adaptereita maadoitettujen säh-

kötyökalujen kanssa. Alkuperäisessä

kunnossa olevat pistotulpat ja sopivat pis-

torasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai

jääkaappeja. Sähköiskun vaara kasvaa,

jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen

sähkötyökalun sisään kasvattaa sähköis-

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripus-

tamiseen tai pistotulpan irrottamiseen

pistorasiasta vetämällä. Pidä johto loitol-

la kuumuudesta, öljystä, terävistä reu-

noista ja liikkuvista osista. Vahingoittu-

neet tai sotkeutuneet johdot kasvattavat

e) Käyttäessäsi sähkötyökalua ulkona, käy-

tä ainoastaan ulkokäyttöön soveltuvaa

jatkojohtoa. Ulkokäyttöön soveltuvan jat-

kojohdon käyttö pienentää sähköiskun

f) Jos sähkötyökalun käyttö kosteassa ym-

päristössä ei ole vältettävissä, tulee

käyttää vikavirtasuojakytkintä. Vikavirta-

suojakytkimen käyttö vähentää sähköis-

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkö-

työkalua käyttäessäsi. Älä käytä mitään

sähkötyökalua, jos olet väsynyt tai huu-

meiden, alkoholin tahi lääkkeiden vaiku-

tuksen alaisena. Hetken tarkkaamatto-

muus sähkötyökalua käytettäessä, saattaa

johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suoja-

laseja. Henkilökohtaisen suojavarustuk-

sen käyttö, kuten pölynaamarin, luista-

mattomien turvakenkien, suojakypärän tai

kuulonsuojaimien, riippuen sähkötyöka-

lun lajista ja käyttötavasta, vähentää lou-

c) Vältä tahatonta käynnistämistä. Varmis-

ta, että sähkötyökalu on poiskytkettynä,

ennen kuin liität sen sähköverkkoon

ja/tai liität akun, otat sen käteen tai kan-

nat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyö-

kalun pistotulpan pistorasiaan, käynnis-

tyskytkimen ollessa käyntiasennossa, al-

tistat itsesi onnettomuuksille.

VAROITUS OBJ_BUCH-165-005.book Page 151 Wednesday, July 28, 2010 8:54 AM152 | Suomi

1 609 929 X20 | (28.7.10) Bosch Power Tools

d) Poista kaikki säätötyökalut ja ruuvital-

tat, ennen kuin käynnistät sähkötyöka-

lun. Työkalu tai avain, joka sijaitsee lait-

teen pyörivässä osassa, saattaa johtaa

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta

ja tasapainosta. Täten voit paremmin hal-

lita sähkötyökalua odottamattomissa ti-

f) Käytä tarkoitukseen soveltuvia vaattei-

ta. Älä käytä löysiä työvaatteita tai koru-

ja. Pidä hiukset, vaatteet ja käsineet loi-

tolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liik-

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on

liitetty ja että ne käytetään oikealla ta-

valla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä-

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet

paremmin ja varmemmin tehoalueella, jol-

le sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki-

mestä. Sähkötyökalu, jota ei enää voida

käynnistää ja pysäyttää käynnistyskytki-

mellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita

tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulot-

tuvilta, kun niitä ei käytetä. Älä anna sel-

laisten henkilöiden käyttää sähkötyöka-

lua, jotka eivät tunne sitä tai jotka eivät

ole lukeneet tätä käyttöohjetta. Sähkö-

työkalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto-

masti, eivätkä ole puristuksessa sekä, et-

tä siinä ei ole murtuneita tai vahingoittu-

neita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan.

Anna korjata nämä vioittuneet osat en-

nen käyttöä. Monen tapaturman syyt löy-

tyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut,

joiden leikkausreunat ovat teräviä, eivät

tartu helposti kiinni ja niitä on helpompi

g) Käytä sähkötyökaluja, tarvikkeita, vaih-

totyökaluja jne. näiden ohjeiden mukai-

sesti. Ota tällöin huomioon työolosuh-

teet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille

määrättyyn käyttöön, saattaa johtaa vaa-

rallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja hy-

väksy korjauksiin vain alkuperäisiä vara-

osia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Kulmahiomakoneen turvallisuusohjeet

Yhteiset varo-ohjeet hiomista, hiekkapaperihi-

omista, työskentelyä teräsharjan kanssa ja kat-

f Tätä sähkötyökalua tulee käyttää hiomako-

neena, hiekkapaperihiomakoneena, teräs-

harjana ja katkaisuhiomakoneena. Ota

huomioon kaikki varo-ohjeet, ohjeet, piirus-

tukset ja tiedot, joita saat sähkötyökalun

kanssa. Ellet noudata seuraavia ohjeita, saat-

taa se johtaa sähköiskuun, tulipaloon ja/tai

vaikeisiin loukkaantumisiin.

f Tämä sähkötyökalu ei sovellu kiillotukseen.

Käyttö, johon sähkötyökalu ei ole tarkoitettu,

saattaa aiheuttaa vaaratilanteita ja loukkaan-

OBJ_BUCH-165-005.book Page 152 Wednesday, July 28, 2010 8:54 AMSuomi | 153

Bosch Power Tools 1 609 929 X20 | (28.7.10)

f Älä käytä mitään lisälaitteita, joita ei valmis-

taja ole tarkoittanut tai suositellut nimen-

omaan tälle sähkötyökalulle. Vain se, että

pystyt kiinnittämään laitetta sähkötyökaluusi

ei takaa sen turvallista käyttöä.

f Vaihtotyökalun sallitun kierrosluvun tulee

olla vähintään yhtä suuri, kuin sähkötyöka-

lussa mainittu suurin kierrosluku. Lisätarvi-

ke, joka pyörii sallittua suuremmalla nopeu-

della, saattaa murtua ja sinkoutua

f Vaihtotyökalun ulkohalkaisijan ja paksuu-

den tulee vastata sähkötyökalun mittatieto-

ja. Väärin mitoitettuja vaihtotyökaluja ei voi-

da suojata tai hallita riittävästi.

f Hiomalaikkojen, laippojen, hiomalautasten

ja muitten tarvikkeiden tulee sopia tarkasti

sähkötyökalusi hiomakaraan. Vaihtotyöka-

lut, jotka eivät sovi tarkkaan sähkötyökalun

hiomakaraan pyörivät epätasaisesti, tärisevät

voimakkaasti ja saattavat johtaa työkalun hal-

linnan menettämiseen.

f Älä käytä vaurioituneita vaihtotyökaluja.

Tarkista ennen jokaista käyttöä, ettei vaih-

totyökalussa, kuten hiomalaikoissa ole pirs-

toutumia tai halkemia, hiomalautasessa hal-

keamia tai voimakasta kulumista,

teräsharjassa irtonaisia tai katkenneita lan-

koja. Jos sähkötyökalu tai vaihtotyökalu pu-

toaa, tulee tarkistaa, että se on kunnossa

tai sitten käyttää ehjää vaihtotyökalua. Kun

olet tarkistanut ja asentanut vaihtotyöka-

lun, pidä itsesi ja lähistöllä olevat henkilöt

loitolla pyörivän vaihtotyökalun tasosta ja

anna sähkötyökalun käydä minuutti täydel-

lä kierrosluvulla. Vaurioituneet vaihtotyöka-

lut menevät yleensä rikki tässä ajassa.

f Käytä henkilökohtaisia suojavarusteita. Käy-

tä käytöstä riippuen kokokasvonaamiota,

silmäsuojusta tai suojalaseja. Jos mahdollis-

ta, käytä pölynaamaria, kuulonsuojainta,

suojakäsineitä tai erikoissuojavaatetta, joka

suojaa sinut pieniltä hioma- ja materiaali-

hiukkasilta. Silmät tulee suojata lenteleviltä

vierailta esineiltä, jotka saattavat syntyä

erilaisessa käytössä. Pöly- tai hengityssuoja-

naamareiden täytyy suodattaa pois työstössä

syntyvä pöly. Jos olet pitkään alttiina voimak-

kaalle melulle, saattaa se vaikuttaa heikentä-

f Varmista, että muut henkilöt pysyvät turval-

lisella etäisyydellä työalueeltasi. Jokaisella,

joka tulee työalueelle, tulee olla henkilö-

kohtaiset suojavarusteet. Työkappaleen tai

murtuneen vaihtotyökalun osia saattaa sin-

koutua kauemmas ja vahingoittaa ihmisiä

myös varsinaisen työalueen ulkopuolella.

f Tartu laitteeseen ainoastaan eristetyistä

pinnoista, tehdessäsi työtä, jossa vaihtotyö-

kalu saattaisi osua piilossa olevaan sähkö-

johtoon tai sahan omaan sähköjohtoon.

Kosketus jännitteiseen johtoon voi tehdä

sähkötyökalun metalliosat jännitteisiksi ja

f Pidä verkkojohto poissa pyörivistä vaihto-

työkaluista. Jos menetät sähkötyökalun hal-

linnan, saattaa verkkojohto tulla katkaistuksi

tai tarttua kiinni ja vetää kätesi tai käsivartesi

kiinni pyörivään vaihtotyökaluun.

f Älä aseta sähkötyökalua pois, ennen kuin

vaihtotyökalu on pysähtynyt kokonaan.

Pyörivä vaihtotyökalu saattaa koskettaa lepo-

pintaa ja voit menettää sähkötyökalusi hallin-

f Älä koskaan pidä sähkötyökalua käynnissä

sitä kantaessasi. Vaatteesi voi hetkellisen

kosketuksen seurauksena tarttua kiinni pyö-

rivään vaihtotyökaluun, joka saattaa porau-

f Puhdista sähkötyökalusi tuuletusaukot

säännöllisesti. Moottorin tuuletin imee pölyä

työkalun koteloon, ja voimakas metallipölyn

kasautuma voi synnyttää sähköisiä vaaratilan-

f Älä käytä sähkötyökalua palavien aineiden

Kipinät voivat sytyttää näitä aineita.

f Älä käytä vaihtotyökaluja, jotka tarvitsevat

nestemäistä jäähdytysainetta. Veden tai

muiden nestemäisten jäähdytysaineiden

käyttö saattaa johtaa sähköiskuun.

OBJ_BUCH-165-005.book Page 153 Wednesday, July 28, 2010 8:54 AM154 | Suomi

1 609 929 X20 | (28.7.10) Bosch Power Tools

Takaisku ja vastaavat varo-ohjeet

f Takaisku on äkillinen reaktio, joka syntyy pyö-

rivän vaihtotyökalun, kuten hiomalaikan, hio-

malautasen tai teräsharjan tarttuessa kiinni

tai jäädessä puristukseen. Tarttuminen tai

puristukseen joutuminen johtaa pyörivän

vaihtotyökalun äkilliseen pysähdykseen. Täl-

löin hallitsematon sähkötyökalu sinkoutuu

tarttumakohdasta vaihtotyökalun kiertosuun-

nasta vastakkaiseen suuntaan.

Jos esim. hiomalaikka tarttuu tai joutuu pu-

ristukseen työkappaleeseen, saattaa hioma-

laikan reuna, joka on uponnut työkappalee-

seen, juuttua kiinni aiheuttaen hiomalaikan

ponnahduksen ulos työkappaleesta tai aihe-

uttaa takaiskun. Hiomalaikka liikkuu silloin

käyttävää henkilöä vasten tai poispäin hänes-

tä, riippuen laikan kiertosuunnasta tarttuma-

kohdassa. Tällöin hiomalaikka voi myös mur-

Takaisku johtuu sähkötyökalun väärinkäytös-

tä tai käytöstä väärään tarkoitukseen. Se voi-

daan estää sopivin varotoimin, joita seloste-

f Pitele sähkötyökalua tukevasti ja saata ke-

hosi ja käsivartesi asentoon, jossa pystyt

vastaamaan takaiskuvoimiin. Käytä aina li-

säkahvaa, jos sinulla on sellainen, jotta pys-

tyisit parhaalla mahdollisella tavalla hallit-

semaan takaiskuvoimia tai

vastamomentteja työkalun ryntökäynnissä.

Käyttävä henkilö pystyy hallitsemaan takais-

ku ja vastamomenttivoimat noudattamalla

sopivia suojatoimenpiteitä.

f Älä koskaan tuo kättäsi lähelle pyörivää

vaihtotyökalua. Vaihtotyökalu saattaa takais-

kun sattuessa liikkua kätesi yli.

f Vältä pitämästä kehoasi alueella, johon

sähkötyökalu liikkuu takaiskun sattuessa.

Takaisku pakottaa sähkötyökalun vastakkai-

seen suuntaan hiomalaikan liikkeeseen

nähden tarttumiskohdassa.

f Työskentele erityisen varovasti kulmien,

terävien reunojen jne. alueella, estä vaihto-

työkalua ponnahtamasta takaisin työkappa-

leesta ja juuttumasta kiinni. Pyörivällä vaih-

totyökalulla on taipumus juuttua kiinni

kulmissa, terävissä reunoissa tai saadessaan

kimmokkeen. Tämä johtaa hallinnan pettämi-

seen tai takaiskuun.

f Älä käytä ketjuteriä tai hammastettuja sa-

hanteriä. Tällaiset vaihtotyökalut aiheuttavat

usein takaiskun tai sähkötyökalun hallinnan

Erityiset varo-ohjeet hiontaan ja katkaisuhion-

f Käytä yksinomaan sähkötyökalullesi sallit-

tuja hiomatyökaluja ja näitä hiomatyökaluja

varten tarkoitettuja suojuksia. Hiomatyöka-

luja, jotka eivät ole tarkoitettuja sähkötyöka-

lun kanssa käytettäviksi ei voida suojata riit-

tävästi ja ne ovat turvattomia.

f Hiomatyökalun tulee siis olla mahdollisim-

man vähän avoin käyttäjää kohti. Suojuksen

tulee suojata käyttävää henkilöä murtokappa-

leilta ja tahattomalta hiomatyökalun kosket-

f Hiomatyökaluja saa käyttää ainoastaan sii-

hen käyttöön mihin niitä suositellaan.

Esim.: Älä koskaan hio hiomalaikan sivupin-

taa käyttäen. Hiomalaikat on tarkoitettu hi-

ontaan laikan ulkokehällä. Sivuttain kohdistu-

va voima saattaa murtaa hiomalaikan.

f Käytä aina virheetöntä, oikean kokoista ja

muotoista kiinnityslaippaa valitsemallesi

hiomalaikalle. Sopivat laipat tukevat hioma-

laikkaa ja vähentävät näin hiomalaikan murtu-

misriskiä. Katkaisulaikkojen laipat saattavat

poiketa muitten hiomalaikkojen laipoista.

f Älä käytä isompiin sähkötyökaluihin kuulu-

neita kuluneita hiomalaikkoja. Suurempien

sähkötyökalujen hiomalaikat eivät sovellu

pienempien sähkötyökalujen suuremmille

kierrosluvuille, ja ne voivat murtua.

OBJ_BUCH-165-005.book Page 154 Wednesday, July 28, 2010 8:54 AMSuomi | 155

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Muita katkaisuhiontaan liittyviä erityisvaro-

f Vältä katkaisulaikan juuttumista kiinni ja lii-

an suurta syöttöpainetta. Älä tee liian syviä

leikkauksia. Katkaisulaikan ylikuormitus kas-

vattaa sen rasitusta ja sen alttiutta kallistua

tai juuttua kiinni ja siten takaiskun ja laikan

murtumisen mahdollisuutta.

f Vältä aluetta pyörivän katkaisulaikan edes-

sä ja takana. Jos katkaisulaikka liikkuu työ-

kappaleessa sinusta poispäin, saattaa sähkö-

työkalu takaiskun sattuessa singota suoraan

sinua kohti pyörivällä laikalla.

f Jos katkaisulaikka joutuu puristukseen tai

keskeytät työn, tulee sinun pysäyttää säh-

kötyökalu ja pitää se rauhallisesti paikoil-

laan, kunnes laikka on pysähtynyt. Älä kos-

kaan koeta poistaa vielä pyörivää

katkaisulaikkaa leikkauksesta, se saattaa

aiheuttaa takaiskun. Määrittele ja poista pu-

ristukseen joutumisen syy.

f Älä käynnistä sähkötyökalua uudelleen, jos

laikka on kiinni työkappaleessa. Anna kat-

kaisulaikan ensin saavuttaa täysi kierroslu-

kunsa, ennen kuin varovasti jatkat leikkaus-

ta. Muussa tapauksessa saattaa laikka

tarttua kiinni, ponnahtaa ulos työkappaleesta

tai aiheuttaa takaiskun.

f Tue litteät tai isot työkappaleet katkaisulai-

kan puristuksen aiheuttaman takaiskuvaa-

ran minimoimiseksi. Suuret työkappaleet

voivat taipua oman painonsa takia. Työkappa-

letta tulee tukea molemmilta puolilta, sekä

katkaisuleikkauksen vierestä, että reunoista.

f Ole erityisen varovainen upotusleikkauksis-

sa seiniin tai muihin alueisiin, joiden taus-

taa tai rakennetta et pysty näkemään. Up-

poava katkaisulaikka saattaa aiheuttaa

takaiskun osuessaan kaasu- tai vesiputkiin,

sähköjohtoihin tai muihin kohteisiin.

Erityiset varo-ohjeet hiekkapaperihiontaan

f Älä käytä ylisuuria hiomapyöröjä, vaan nou-

data valmistajan ohjeita hiomapyöröjen

koosta. Hiomapyöröt jotka ulottuvat hioma-

lautasen ulkopuolelle, saattavat aiheuttaa

loukkaantumista tai johtaa kiinnijuuttumi-

seen, hiomapyörön repeytymiseen tai takais-

Erityiset varo-ohjeet työskentelyyn teräshar-

f Ota huomioon, että teräsharjasta irtoaa lan-

koja myös normaalikäytössä. Älä ylikuormi-

ta lankoja käyttämällä liian suurta painetta

työkappaletta vasten. Irti sinkoutuvat langan

kappaleet voivat helposti tunkeutua ohuen

vaatteen tai ihon läpi.

f Jos suojusta suositellaan, tulee sinun var-

mistaa, ettei suojus ja teräsharja voi kosket-

taa toisiaan. Lautas- ja kuppiharjojen halkai-

sijat voivat laajeta puristuspaineen ja

keskipakovoiman johdosta.

f Käytä sopivia etsintälaitteita piilossa olevi-

en syöttöjohtojen paikallistamiseksi, tai

käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipa-

loon ja sähköiskuun. Kaasuputken vahingoit-

taminen saattaa johtaa räjähdykseen. Vesi-

johtoon tunkeutuminen aiheuttaa aineellista

vahinkoa tai saattaa johtaa sähköiskuun.

f Vapauta käynnistyskytkin ja saata se off-

asentoon, jos virransyöttö keskeytyy esim.

sähkökatkoksen tai verkkopistotulpan ir-

rottamisen takia. Tämä estää tahattoman uu-

delleenkäynnistymisen.

f Varmista työkappale. Kiinnityslaitteilla tai

ruuvipenkissä kiinnitetty työkappale pysyy

tukevammin paikoillaan, kuin kädessä pidet-

OBJ_BUCH-165-005.book Page 155 Wednesday, July 28, 2010 8:54 AM156 | Suomi 1 609 929 X20 | (28.7.10) Bosch Power Tools Toimintaselostus

Lue kaikki turvallisuus- ja muut oh-

jeet. Turvallisuusohjeiden noudat-

tamisen laiminlyönti saattaa johtaa

sähköiskuun, tulipaloon ja/tai vaka-

vaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja

pidä se uloskäännettynä lukiessasi käyttöohjet-

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu metallin ja kiviai-

nesten katkaisuun karhentamiseen ja harjaami-

seen ilman veden käyttöä.

Katkaisussa sidoshiomainetta käyttäen täytyy ai-

na käyttää erityistä katkaisusuojusta.

Käytön aikana on huolehdittava riittävästä pölyn

Sallituilla hiomatyökaluilla sähkötyökalua voi-

daan käyttää myös hiekkapaperihiontaan.

Kuvassa olevien osien numerointi viittaa grafiik-

kasivussa olevaan sähkötyökalun kuvaan.

1 Laikkasuojuksen lukitusvipu

2 Karan lukituspainike

3 Kierrosluvun asetuksen säätöpyörä

(GWS 15-125 CIEH/GWS 15-125 CITH)

5 Lisäkahva (eristetty kädensija)

7 Imuhuppu hiontaa varten*

8 O-renkaalla varustettu kiinnityslaippa

9 Kovametallikuppilaikka*

11 Pikakiinnitysmutteri *

12 Laikkasuojus hiontaa varten

14 Laikkasuojus katkaisua varten*

21 Imuhuppu leikkaukseen ohjauskelkan

22 Timanttikatkaisulaikka*

23 Kahva (eristetty kädensija)

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei

kuulu vakiotoimitukseen. Löydät täydellisen tarvike-

luettelon tarvikeohjelmastamme.

Melun mittausarvot on määritetty EN 60745

Laitteen tyypillinen A-painotettu äänen paineta-

so on: Äänen painetaso 91 dB(A); äänen tehota-

so 102 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot (kolmen suunnan vektori-

summa) mitattuna EN 60745 mukaan:

, epävarmuus K=1,5 m/s

Hionta hiomapyörön kanssa: Värähtelyemissio-

, epävarmuus K=1,5 m/s

Näissä ohjeissa mainittu värähtelytaso on mitat-

tu EN 60745 standardoidun mittausmenetelmän

mukaisesti ja sitä voidaan käyttää sähkötyökalu-

jen vertailussa. Se soveltuu myös värähtelyrasi-

tuksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun

pääasiallisia käyttötapoja. Jos sähkötyökalua

kuitenkin käytetään muissa töissä, poikkeavilla

vaihtotyökaluilla tai riittämättömästi huollettu-

na, saattaa värähtelytaso poiketa. Tämä saattaa

kasvattaa koko työaikajakson värähtelyrasitusta

Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa huo-

mioon myös se aika, jolloin laite on sammutettu-

na tai käy, mutta sitä ei tosiasiassa käytetä.

Tämä voi selvästi pienentää koko työaikajakson

Määrittele lisävarotoimenpiteet käyttäjän suo-

jaksi värähtelyn vaikutukselta, kuten esimerkik-

si: Sähkötyökalujen ja vaihtotyökalujen huolto,

käsien pitäminen lämpiminä, työnkulun organi-

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että koh-

dassa ”Tekniset tiedot” selostettu tuote vastaa

seuraavia standardeja tai standardoituja asiakir-

joja: EN 60745 direktiivien 2004/108/EY,

2006/42/EY määräysten mukaan.

Tekninen tiedosto kohdasta:

Robert Bosch GmbH, PT/ESC,

Suojalaitteiden asennus

f Irrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

Huomio: Jos hiomalaikka on murtunut käytön ai-

kana, tai jos laikkasuojuksen/sähkötyökalun

kiinnityslaitteisiin on tullut vika, on sähkötyöka-

lu heti lähetettävä korjaukseen Bosch-keskus-

huoltoon tai valtuutettuun huoltoliikkeeseen

katso osoite luvusta „Huolto ja asiakasneuvon-

Nimellinen kierrosluku

Kierrosluvun säätöalue

Hiomalaikan maks. halkaisija mm 125 125 125 150

Hiomakaran kierteen suurin sallittu pituus

Takaiskun poiskytkentä

Uudelleenkäynnistyssuoja

Käynnistysvirran rajoitin

Kierrosluvun esivalinta

/II /II /II /II Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

1 609 929 X20 | (28.7.10) Bosch Power Tools

Laikkasuojus hiontaa varten

Aseta laikkasuojus 12 ka-

ran kaulaan kuvan osoitta-

malla tavalla. Laikka-

suojuksen kolmiomerkkien

tulee täsmätä vaihdepääs-

sä olevien vastaavien

Paina laikkasuojus 12 ka-

ran kaulaan niin, että suo-

juksen olake tukee sähkö-

työkalun laippaan ja kierrä

suojusta kunnes se lukkiu-

tuu paikoilleen kuuluvasti.

Sovita suojuksen 12 asento työtehtävän vaati-

musten mukaan. Paina lukitusvipua 1 ylöspäin ja

kierrä laikkasuojus 12 haluttuun asentoon.

f Säädä laikkasuojusta 12 niin, että kipinä-

suihku käyttäjän suuntaan estyy.

f Laikkasuojus 12 saa kiertyä vain lukitusvi-

pua 1 painettaessa! Muussa tapauksessa ei

sähkötyökalua missään tapauksessa käyt-

tää, vaan se tulee toimittaa asiakaspalve-

Huomio: Laikkasuojuksen 12 koodinokat varmis-

tavat, että vain sähkötyökaluun sopivaa laikka-

suojusta voidaan asentaa.

Laikkasuojus katkaisua varten

f Katkaisussa sidoshiomainetta käyttäen täy-

tyy aina käyttää katkaisusuojusta 14.

f Kiven leikkauksessa on aina huolehdittava

riittävästä pölyn poistoimusta.

Katkaisuun tarkoitettua laikkasuojusta 14 asen-

netaan samalla tavalla kuin hiomiseen tarkoitet-

Pölynimusuojus katkaisuun ohjauskelkkaa

Pölynimusuojus katkaisuun ohjauskelkkaa 21

käyttäen asennetaan samalla tavalla kuin hion-

nassa käytettävä suojusta 12.

Imuhuppu hiontaa varten

Vähän pölyävään maalien, lakkojen ja muovien

hiontaan kovametallikuppiharjojen 9 tai kumi-

sen hiomalautasen 17 ja hiomapyörön 18 kanssa

voidaan käyttää imuhuppua 7. Imuhuppua 7 ei

sovi käyttää metallin työstössä.

Imuhuppuun 7 voidaan liittää sopiva Bosch-pö-

Imuhuppu 7 asennetaan laikkasuojuksen 12 ta-

voin. Harjareunus voidaan vaihtaa.

f Käytä supistushylsyä vain lisäkahvan 5

Kierrä lisäkahva 5 vaihteiston päähän oikealle tai

vasemmalle riippuen työtavasta.

f Asenna aina käsisuojus 16, kun työskente-

let kumisen hiomalautasen 17 tai kuppihar-

jan/laikkaharjan/tasoliuskalaikan kanssa.

Kiinnitä käsisuojus 16 lisäkahvan 5

Hiomatyökalun asennus

f Irrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

f Hioma- ja katkaisulaikat kuumenevat kovas-

ti työn aikana; älä kosketa niitä, ennen kuin

Puhdista hiomakara 6 ja kaikki asennettavat

Paina karan lukituspainiketta 2 karan lukitsemi-

seksi hiomatyökaluja kiinnitettäessä ja irrotetta-

f Käytä karan lukitusta vain katkaisulaikan ol-

lessa pysähdyksissä. Muussa tapauksessa

sähkötyökalu saattaa vaurioitua.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän hal-

kaisijan tulee sopia kiinnityslaippaan. Älä käytä

supistuskappaleita tai adaptereita.

OBJ_BUCH-165-005.book Page 158 Wednesday, July 28, 2010 8:54 AMSuomi | 159

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi

huomiota siihen, että timanttikatkaisulaikassa

oleva kiertosuuntaa osoittava nuoli ja sähkötyö-

kalun kiertosuunta (katso vaihdepäässä oleva

kiertosuuntaa osoittava nuoli) täsmäävät keske-

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinni-

tysmutteri 10 paikoilleen ja kiristämällä se saka-

ra-avaimella, katso kappaletta

”Pikakiinnitysmutteri”.

f Tarkista hiomatyökalun asennuksen jäl-

keen, ennen käynnistystä, että hiomatyöka-

lu on oikein asennettu ja pystyy pyörimään

vapaasti. Varmista, että hiomatyökalu ei

osu laikkasuojukseen tai muihin osiin.

Kiinnityslaipassa 8, keskityso-

lakkeen ympärillä on muoviosa

(O-rengas). Jos tämä O-ren-

gas puuttuu tai on vaurioitu-

nut, tulee se ehdottomasti

vaihtaa, (tuotenumero

1 600 210 039) ennen kiinni-

tyslaipan 8 asennusta.

f Asenna aina käsisuojus 16, kun työskente-

let tasoliuskalaikan kanssa.

Kuminen hiomalautanen

f Asenna aina käsisuojus 16, kun työskente-

let kumisen hiomalautasen 17 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kierrä rengasmutteri 19 paikoilleen ja kiristä se

Kuppiharja/laikkaharja

f Asenna aina käsisuojus 16, kun työskente-

let kuppilaikan tai laikkaharjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kuppiharja/laikkaharja tulee pystyä kiertämään

niin pitkälle hiomakaraan, että ne tukevat hio-

makaran laippaan hiomakaran kierteen lopussa.

Kiristä kuppiharja/laikkaharja sakara-avaimella.

Pikakiinnitysmutteri

Helpon työkalukiinnityksen aikaansaamiseksi il-

man työkaluja, voit kiinnitysmutterin 10 sijasta

käyttää pikakiinnitysmutteria 11.

f Pikakiinnitysmutteria 11 saa käyttää vain

hioma- ja katkaisulaikkojen kanssa.

Käytä yksinomaan virheetöntä, moitteettomas-

sa kunnossa olevaa pikakiinnitysmutteria 11.

Tarkista mutteria kiinnittäessäsi, että pikakiin-

nitysmutterin 11 sivu, jossa on tekstiä ei osoita

hiomalaikkaa; nuolen tulee osoittaa indeksi-

Käytä karan lukituspai-

niketta 2 hiomakaran

lukitsemiseen. Kierrä

hiomalaikkaa voimak-

kaasti myötäpäivään,

pikakiinnitysmutterin

Oikein kiinnitetyn, vau-

rioitumattoman pika-

kiinnitysmutterin voit

irrottaa sormivoimin

kiertämällä uurrettua

rengasta vastapäivään.

kiinnijuuttunutta pika-

kiinnitysmutteria pih-

deillä, vaan käytä sa-

sakara-avain mutteriin kuvan osoittamalla taval-

OBJ_BUCH-165-005.book Page 159 Wednesday, July 28, 2010 8:54 AM160 | Suomi 1 609 929 X20 | (28.7.10) Bosch Power Tools Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hioma-

työkaluja voidaan käyttää.

Käytetyn hiomatyökalun kierrosluvun [min

kehänopeuden [m/s] tulee vähintään noudattaa

seuraavan taulukon arvoja.

Tarkista sen tähden hiomatyökalun etiketissä

oleva sallittu kierrosluku tai kehänopeus.

Vaihteiston pään kierto

f Irrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

Voit kääntää vaihde-

Kierrä 4 ruuvia kokonaan ulos. Käännä vaihteis-

ton pää varovasti ja kotelosta irrottamatta uu-

teen asentoon. Kiristä 4 ruuvia uudelleen.

Pölyn ja lastun poistoimu

f Materiaalien, kuten lyijypitoisen pinnoitteen,

muutamien puulaatujen, kivennäisten ja me-

tallin pölyt voivat olla terveydelle vaarallisia.

Pölyn kosketus tai hengitys saattaa aiheuttaa

käyttäjälle tai lähellä oleville henkilöille aller-

gisia reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökin-

pölyä pidetään karsinogeenisena, eritoten

yhdessä puukäsittelyssä käytettyjen lisäai-

neiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain

– Käytä materiaalille soveltuvaa pölynimua,

jos se on mahdollista.

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatus-

luokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat sään-

nökset, koskien käsiteltäviä materiaaleja.

f Vältä pölynkertymää työpaikalla. Pöly saat-

taa helposti syttyä palamaan.

f Ota huomioon verkkojännite! Virtalähteen

jännitteen tulee vastata laitteen tyyppikil-

vessä olevia tietoja. 230 V merkittyjä laittei-

ta voidaan käyttää myös 220 V verkoissa.

Jos sähkötyökalua käytetään siirrettävien sähkö-

voimalaitteiden (generaattoreiden) kanssa, jois-

sa ei ole riittäviä tehovaroja tai joissa ei ole sopi-

vaa käynnistysvirran vahvistuksella varustettua

jännitesäätöä, saattaa sähkötyökalun käynnistys

johtaa tehonmenetyksiin tai epänormaaliin toi-

Varmista käyttämäsi sähkövoimalaitteen sopivuus,

etenkin verkkojännitettä ja taajuutta koskien.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistämiseksi käynnis-

tyskytkin 4 eteen ja paina sitä samalla.

Lukitse painettu käynnistyskytkin 4 työntämällä

käynnistyskytkin 4 pidemmälle eteen.

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Sammuta sähkötyökalu päästämällä käynnistys-

kytkin 4 vapaaksi tai, jos se on lukittuna painat

lyhyesti käynnistyskytkintä 4 ja päästat sen sit-

Kytkinmalli ilman lukitusta (maakohtainen):

Paina sähkötyökalun käynnistämiseksi käynnis-

tyskytkin 4 eteen ja paina sitä samalla.

Sähkötyökalun pysäytys päästämällä käynnis-

tyskytkin 4 vapaaksi.

f Tarkista hiomatyökalut ennen käyttöä. Hio-

matyökalun tulee olla moitteettomasti asen-

nettu ja sen täytyy pystyä pyörimään vapaas-

ti. Suorita vähintään 1 minuutin koekäyttö

ilman kuormitusta. Älä käytä vaurioituneita,

epämuotoisia tai täriseviä hiomatyökaluja.

Vaurioituneet hiomatyökalut voivat mennä pa-

lasiksi ja aiheuttaa loukkaantumisia.

Takaiskun poiskytkentä

Jos kierrosluku äkillisesti putoaa,

esim. laikan jäädessä puristuk-

seen katkaisu-uraan, keskeytyy

moottorin virransyöttö elektroni-

Uutta käyttöönottoa varten tulee käynnistys-

kytkin 4 siirtää poiskytkettyyn asentoon ja säh-

kötyökalu tulee sitten käynnistää uudelleen.

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja estää sähkötyökalun

hallitsemattoman käynnistyksen virtakatkon jäl-

Uutta käyttöönottoa varten tulee käynnistys-

kytkin 4 siirtää poiskytkettyyn asentoon ja säh-

kötyökalu tulee sitten käynnistää uudelleen.

Käynnistysvirran rajoitin

Elektroninen käynnistysvirran rajoitin rajoittaa

tehontarpeen sähkötyökalua käynnistettäessä,

ja tekee käytön mahdolliseksi 16 A-sulakkeella.

Huomio: Jos sähkötyökalu pyörii heti käynnis-

tyksen jälkeen täydellä kierrosluvulla, käynnis-

tysvirran rajoittimeen, uudelleenkäynnistyssuo-

jaan tai takaiskun poiskytkentään on tullut vika.

Sähkötyökalu tulee välittömästi lähettää asia-

kaspalveluun, katso osoitteet luvusta ”Huolto ja

Vakioelektroniikka pitää kierrosluvun kuormitta-

mattomana ja kuormitettuna lähes vakiona, mikä

takaa tasaisen työn edistymisen.

Kierrosluvun esivalinta (GWS 15-125 CIEH/GWS 15-125 CITH)

Kierrosluvun esivalinnan säätöpyörällä 3 voit asettaa tarvittavan kierrosluvun myös käytön aikana.

Seuraavan taulukon tiedot ovat suosituksia.

Materiaali Käyttö Vaihtotyökalu Säätöpyörän asento 3

Metalli Maalinpoisto Hiomapaperi 2 – 3

Puu, metalli Harjaus, ruosteenpoisto Kuppiharja, hiomapaperi 3

Metalli, kivi Hionta Hiomalaikka 4 – 6

Metalli Rouhintahionta Hiomalaikka 6

Kivi Katkaisu Katkaisulaikka ja ohjauskelkka

(kiven leikkaus on sallittua vain

ohjauskelkan kanssa)

f Ole varovainen, kun teet leikkauksia kanta-

viin seiniin, katso kappale ”Statiik-

f Kiinnitä työkappale, ellei se oman painonsa

ansiosta pysy paikoillaan.

f Älä kuormita sähkötyökalua niin kovaa, että

f Anna sähkötyökalun käydä muutamia mi-

nuutteja tyhjäkäynnillä kovan rasituksen

jälkeen, jotta vaihtotyökalu jäähtyisi.

f Hioma- ja katkaisulaikat kuumenevat kovas-

ti työn aikana; älä kosketa niitä, ennen kuin

f Älä käytä sähkötyökalua katkaisuhiontateli-

f Älä koskaan käytä katkaisulaikkaa rouhinta-

30° — 40° päästökulmalla saat parhaan tuloksen

rouhintahionnassa. Liikuta sähkötyökalua edes-

takaisin kohtuullisella paineella. Tällöin ei työ-

kappale kuumennu liikaa, ei värjäänny eikä sii-

Tasoliuskalaikalla (lisätarvike) voit työstää myös

kuperia pintoja ja profiileja.

Tasoliuskalaikat kestävät huomattavasti pidem-

pään, ovat hiljaisempia ja toimivat pienemmällä

pintalämpötilalla kuin perinteiset hiomalaikat.

f Katkaisussa sidoshiomainetta käyttäen täy-

tyy aina käyttää katkaisusuojusta 14.

Työskentele katkaisulaikoilla käyttäen kohtuul-

lista, työstettävään materiaaliin soveltuvaa syöt-

tönopeutta. Älä paina katkaisulaikkaa, älä kallis-

ta äläkä heiluta sitä.

Älä jarruta hidastavia katkaisulaikkoja painamal-

Profiileja ja neliöputkia katkaistaessa kannattaa

aloittaa pienimmästä halkaisijasta.

f Kiven leikkauksessa on aina huolehdittava

riittävästä pölyn poistoimusta.

f Käytä pölynsuojanaamaria.

f Sähkötyökalua saa käyttää vain kuivaleikka-

ukseen/kuivahiontaan.

Käytä kiven leikkaukseen mieluiten timanttikat-

Kun katkaisussa ohjauskelkalla 21 käytät pölyn-

imusuojusta, tulee pölynimurin olla sallittu kivi-

pölyn imuun. Bosch-ohjelmassa löytyy sopivia

tuullista, työstettä-

Leikattaessa erityisen kovia materiaaleja, esim.

betonia, jonka piipitoisuus on suuri, saattaa ti-

manttikatkaisulaikka ylikuumentua ja siten vau-

rioitua. Timanttikatkaisulaikkaa ympäröivä kipi-

näkehä viittaa selvästi tähän.

Keskeytä tässä tapauksessa leikkaus ja anna ti-

manttikatkaisulaikan käydä hetken kuormitta-

mattomana maksiminopeudella, jotta se jäähtyy.

OBJ_BUCH-165-005.book Page 162 Wednesday, July 28, 2010 8:54 AMSuomi | 163 Bosch Power Tools 1 609 929 X20 | (28.7.10) Huomattavasti hidastuva työstö ja laikkaa kiertä-

vä kipinäkehä ovat tylsyneen timanttikatkaisulai-

kan tunnusmerkkejä. Laikka voidaan teroittaa

uudelleen leikkaamalla lyhyesti hiovaan ainee-

seen (esim. hiekkakiveen).

Kantavaan seinään tehtäviä leikkauksia koskevat

standardi DIN 1053 osa 1 tai maakohtaiset mää-

Näitä määräyksiä on ehdottomasti noudatetta-

va. Kysy tämän takia neuvoa vastuulliselta staa-

tikolta, arkkitehdiltä tai asianomaiselta raken-

f Irrota pistotulppa pistorasiasta ennen kaik-

kia sähkötyökaluun kohdistuvia töitä.

f Pidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

f Käytä aina äärimmäisissä käyttöolosuhteis-

sa mahdollisuuksien mukaan imulaitetta.

Puhalla usein tuuletusaukot puhtaiksi ja lii-

tä vikavirta-suojakytkimen (FI-) kautta. Me-

tallia työstettäessä saattaa sähkötyökalun si-

sälle kerääntyä johtavaa pölyä.

Sähkötyökalun suojaeristys saattaa vahin-

Varastoi ja käsittele lisätarviketta huolellisesti.

Jos sähkötyökalussa huolellisesta valmistukses-

ta ja koestusmenettelystä huolimatta esiintyy vi-

kaa, tulee korjaus antaa Bosch-keskushuollon

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy lait-

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa se-

kä varaosia koskeviin kysymyksiin. Räjähdyspii-

rustuksia ja tietoja varaosista löydät myös osoit-

Bosch-asiakasneuvonta auttaa mielellään sinua

tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja

säätöä koskevissa kysymyksissä.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee

toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan di-

rektiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyö-

kalut kerätä erikseen ja toimittaa

ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-165-005.book Page 163 Wednesday, July 28, 2010 8:54 AM164 | Eλληνικά
