med slibeskiven/slibestiften.

3 Indstillingshjul omdrejningstal

Nominelt omdrejningstal

med en kunststofdel (O-ring) i

de med lamelslibeskiven.

trik med en tang, men

omdrejningstal i kort tid, så den kan afkøle.

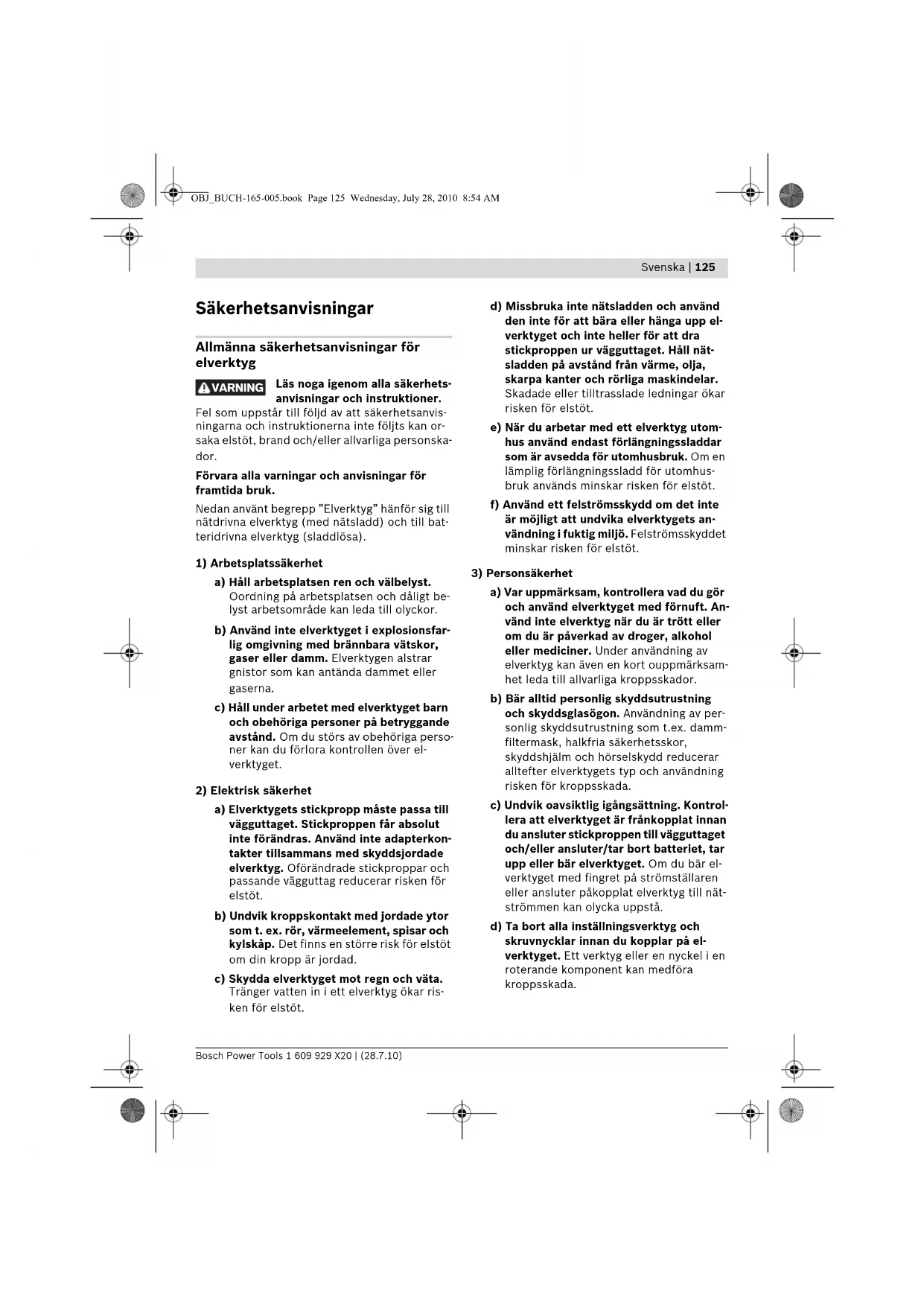

Allmänna säkerhetsanvisningar för

Läs noga igenom alla säkerhets-

anvisningar och instruktioner.

Fel som uppstår till följd av att säkerhetsanvis-

ningarna och instruktionerna inte följts kan or-

saka elstöt, brand och/eller allvarliga personska-

Förvara alla varningar och anvisningar för

Nedan använt begrepp ”Elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till bat-

teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt be-

lyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfar-

lig omgivning med brännbara vätskor,

gaser eller damm. Elverktygen alstrar

gnistor som kan antända dammet eller

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga perso-

ner kan du förlora kontrollen över el-

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut

inte förändras. Använd inte adapterkon-

takter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och

passande vägguttag reducerar risken för

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt

om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar ris-

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp el-

verktyget och inte heller för att dra

stickproppen ur vägguttaget. Håll nät-

sladden på avstånd från värme, olja,

skarpa kanter och rörliga maskindelar.

Skadade eller tilltrasslade ledningar ökar

e) När du arbetar med ett elverktyg utom-

hus använd endast förlängningssladdar

som är avsedda för utomhusbruk. Om en

lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte

är möjligt att undvika elverktygets an-

vändning i fuktig miljö. Felströmsskyddet

minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. An-

vänd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol

eller mediciner. Under användning av

elverktyg kan även en kort ouppmärksam-

het leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning

och skyddsglasögon. Användning av per-

sonlig skyddsutrustning som t.ex. damm-

filtermask, halkfria säkerhetsskor,

skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning

risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan

du ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär el-

verktyget med fingret på strömställaren

eller ansluter påkopplat elverktyg till nät-

strömmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och

skruvnycklar innan du kopplar på el-

verktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra

VARNING OBJ_BUCH-165-005.book Page 125 Wednesday, July 28, 2010 8:54 AM126 | Svenska

1 609 929 X20 | (28.7.10) Bosch Power Tools

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balan-

sen. I detta fall kan du lättare kontrollera

elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll hå-

ret, kläderna och handskarna på avstånd

från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av rote-

g) När elverktyg används med dammutsug-

nings- och -uppsamlingsutrustning, se

till att dessa är rätt monterade och an-

vänds på korrekt sätt. Användning av

dammutsugning minskar de risker damm

4) Korrekt användning och hantering av el-

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre

och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare

får inte längre användas. Ett elverktyg

som inte kan kopplas in eller ur är farligt

och måste repareras.

c) Dra stickproppen ur vägguttaget och/el-

ler ta bort batteriet innan inställningar

utförs, tillbehörsdelar byts ut eller el-

verktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av el-

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av perso-

ner som inte är förtrogna med dess an-

vändning eller inte läst denna anvisning.

Elverktygen är farliga om de används av

e) Sköt elverktyget omsorgsfullt. Kontrolle-

ra att rörliga komponenter fungerar fel-

fritt och inte kärvar, att komponenter in-

te brustit eller skadats; orsaker som kan

leda till att elverktygets funktioner på-

verkas menligt. Låt skadade delar repa-

reras innan elverktyget tas i bruk. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Om-

sorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går

g) Använd elverktyget, tillbehör, insats-

verktyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmo-

menten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga

a) Låt endast kvalificerad fackpersonal re-

parera elverktyget och endast med origi-

nalreservdelar. Detta garanterar att el-

verktygets säkerhet upprätthålls.

Säkerhetsanvisningar för vinkelslipar

Gemensamma säkerhetsanvisningar för slip-

ning, sandpappersslipning, arbeten med stål-

borste, polering och kapslipning

f Detta elverktyg kan användas som slipma-

skin med slipskiva, slippapper, stålborste

och kapslipskiva. Beakta alla säkerhetsan-

visningar, instruktioner, illustrationer och

data som följer med elverktyget. Om nedan-

stående anvisningar ignoreras finns risk för

elstöt, brand och/eller allvarliga personska-

f Detta elverktyg är inte lämpligt för polering.

Om elverktyget används för arbeten det inte

är avsett för, kan farliga situationer och

kroppsskador uppstå.

f Använd inte tillbehör som tillverkaren inte

uttryckligen godkänt och rekommenderat

för detta elverktyg. Även om tillbehör kan

fästas på elverktyget finns det ingen garanti

för en säker användning.

f Insatsverktygets tillåtna varvtal måste

åtminstone motsvara det på elverktyget

angivna högsta varvtalet. Tillbehör med en

högre rotationshastighet kan brista och

OBJ_BUCH-165-005.book Page 126 Wednesday, July 28, 2010 8:54 AMSvenska | 127

Bosch Power Tools 1 609 929 X20 | (28.7.10)

f Insatsverktygets yttre diameter och tjock-

lek måste motsvara elverktygets dimensio-

ner. Feldimensionerade insatsverktyg kan in-

te på betryggande sätt avskärmas och

f Slipskivor, flänsar, sliprondeller och annat

tillbehör måste passa exakt på elverktygets

slipspindel. Insatsverktyg som inte exakt

passar till elverktygets slipspindel roterar

ojämnt, vibrerar kraftigt och kan leda till att

du förlorar kontrollen över verktyget.

f Använd aldrig skadade insatsverktyg. Kon-

trollera före varje användning insatsverkty-

gen som t. ex. slipskivor avseende splitter-

skador och sprickor, sliprondeller avseende

sprickor repor eller kraftig nedslitning, stål-

borstar avseende lösa eller brustna trådar.

Om elverktyget eller insatsverktyget skulle

falla ned kontrollera om skada uppstått el-

ler montera ett oskadat insatsverktyg. Du

och andra personer i närheten ska efter

kontroll och montering av insatsverktyg

ställa er utanför insatsverktygets rotations-

radie och sedan låta elverktyget rotera en

minut med högsta varvtal. Skadade insats-

verktyg går i de flesta fall sönder vid denna

f Använd personlig skyddsutrustning. An-

vänd alltefter avsett arbete ansiktsskärm,

ögonskydd eller skyddsglasögon. Om så

behövs, använd dammfiltermask, hörsel-

skydd, skyddshandskar eller skyddsförklä-

de som skyddar mot små utslungade slip-

och materialpartiklar. Ögonen ska skyddas

mot utslungade främmande partiklar som

kan uppstå under arbetet. Damm- och and-

ningsskydd måste kunna filtrera bort det

damm som eventuellt uppstår under arbetet.

Risk finns för hörselskada under en längre

tids kraftigt buller.

f Se till att obehöriga personer hålls på be-

tryggande avstånd från arbetsområdet. Alla

som rör sign inom arbetsområdet måste an-

vända personlig skyddsutrustning. Brott-

stycken från arbetsstycket eller insatsverkty-

gen kan slungas ut och orsaka personskada

även utanför arbetsområdet.

f Håll fast verktyget endast vid de isolerade

greppytorna när arbeten utförs på ställen

där insatsverktyget kan skada dolda elled-

ningar eller egen nätsladd. Kontakt med en

spänningsförande ledning kan sätta maski-

nens metalldelar under spänning och leda till

f Håll nätsladden på avstånd från roterande

insatsverktyg. Om du förlorar kontrollen

över elverktyget kan nätsladden kapas eller

dras in varvid risk finns för att din hand eller

arm dras mot det roterande insatsverktyget.

f Lägg aldrig bort elverktyget innan insats-

verktyget stannat fullständigt. Det roteran-

de insatsverktyget kan komma i beröring

med underlaget varvid risk finns för att du

förlorar kontrollen över verktyget.

f Elverktyget får inte rotera när det bärs. Klä-

der kan vid tillfällig kontakt med det roteran-

de insatsverktyget dras in varvid insatsverk-

tyget dras mot din kropp.

f Rengör regelbundet elverktygets ventila-

tionsöppningar. Motorfläkten drar in damm i

huset och en kraftig anhopning av metall-

damm kan orsaka farliga elströmmar.

f Använd inte elverktyget i närheten av

brännbara material. Risk finns för att gnistor

antänder materialet.

f Använd inte insatsverktyg som kräver fly-

tande kylmedel. Vatten eller andra

kylvätskor kan medföra elstöt.

f Ett bakslag är en plötslig reaktion hos insats-

verktyget när t. ex. slipskivan, sliprondellen,

stålborsten hakar upp sig eller blockerar.

Detta leder till abrupt uppbromsning av det

roterande insatsverktyget. Härvid accelererar

ett okontrollerat elverktyg mot insatsverkty-

gets rotationsriktning vid inklämningsstället.

Om t. ex. en slipskiva hakar upp sig eller

blockerar i arbetsstycket kan slipskivans kant

i arbetsstycket klämmas fast varvid slipski-

van bryts sönder eller orsakar bakslag. Slip-

skivan rör sig nu mot eller bort från använda-

ren beroende på skivans rotationsriktning vid

inklämningsstället. Härvid kan slivskivor även

OBJ_BUCH-165-005.book Page 127 Wednesday, July 28, 2010 8:54 AM128 | Svenska

1 609 929 X20 | (28.7.10) Bosch Power Tools

Bakslag uppstår till följd av missbruk eller fel-

aktig hantering av elverktyget. Detta kan und-

vikas genom skyddsåtgärder som beskrivs

f Håll stadigt i elverktyget samt kroppen och

armarna i ett läge som är lämpligt för att

motstå bakslagskrafter. Använd alltid stöd-

handtaget för bästa möjliga kontroll av bak-

slagskrafter och reaktionsmoment vid start.

Användaren kan genom lämpliga försiktig-

hetsåtgärder bättre behärska bakslags- och

f Håll alltid handen på betryggande avstånd

från det roterande insatsverktyget. Insats-

verktyget kan vid ett bakslag gå mot din

f Undvik att hålla kroppen inom det område

elverktyget vid ett bakslag rör sig. Bak-

slaget kommer att driva elverktyget i motsatt

riktning till slipskivans rörelse vid inkläm-

f Var särskilt försiktig vid bearbetning av

hörn, skarpa kanter osv. Håll emot så att in-

satsverktyget inte studsar ut från arbets-

stycket eller kommer i kläm. På hörn, skarpa

kanter eller vid studsning tenderar det rote-

rande insatsverktyget att komma i kläm. Det-

ta kan leda till att kontrollen förloras eller att

f Använd aldrig kedje- eller tandade sågkling-

or. Dessa insatsverktyg orsakar ofta ett bak-

slag eller förlust av kontrollen över el-

Speciella varningar för slipning och kapslip-

f Använd endast slipkroppar som godkänts

för aktuellt elverktyg och de sprängskydd

som är avsedda för dessa slipkroppar. Slip-

kroppar som inte är avsedda för aktuellt

tryckluftverktyg kan inte på betryggande sätt

skyddas och är därför farliga.

f Sprängskyddet måste monteras ordentligt

på tryckluftverktyget och vara infäst så att

högsta möjliga säkerhet uppnås, dvs den

del av slipkroppen som är vänd mot använ-

daren måste vara skyddad. Sprängskyddet

ska skydda användaren mot brottstycken

från eller tillfällig kontakt med slipkroppen.

f Slipkroppar får användas endast för rekom-

menderade arbeten. T. ex.: Slipa aldrig med

kapskivans sidoyta. Kapskivor är avsedda för

materialavverkning med skivans kant. Om

tryck från sidan utövas mot slipkroppen kan

f För vald slipskiva ska alltid oskadade

spännflänsar i korrekt storlek och form an-

vändas. Lämpliga flänsar stöder slipskivan

och reducerar sålunda risken för slipskiv-

brott. Flänsar för kapskivor och andra slip-

skivor kan ha olika utseende och form.

f Använd inte nedslitna slipskivor från större

elverktyg. Slipskivor för större elverktyg är

inte konstruerade för de mindre elverktygens

högre varvtal och kan därför spricka.

Andra speciella säkerhetsanvisningar för

f Se till att kapskivan inte kommer i kläm och

att den inte utsätts för högt mottryck. För-

sök inte skära för djupt. Om kapskivan över-

belastas ökar dess påfrestning och risk finns

för att den snedvrids eller blockerar som se-

dan kan resultera i bakslag eller slipkropps-

f Undvik området framför och bakom den ro-

terande kapskivan. Om du för kapskivan i

arbetsstycket bort från kroppen kan i händel-

se av ett bakslag elverktyget med roterande

skiva slungas mot din kropp.

f Om kapskivan kommer i kläm eller arbetet

avbryts, koppla från elverktyget och håll

det lugnt tills skivan stannat fullständigt.

Försök aldrig dra ut en roterande kapskiva

ur skärspåret då detta kan leda till bakslag.

Lokalisera och åtgärda orsaken för inkläm-

OBJ_BUCH-165-005.book Page 128 Wednesday, July 28, 2010 8:54 AMSvenska | 129

Bosch Power Tools 1 609 929 X20 | (28.7.10)

f Koppla inte åter på elverktyget om det sit-

ter i arbetsstycket. Låt kapskivan uppnå

fullt varvtal innan den försiktigt förs in i

skärspåret för fortsatt kapning. I annat fall

kan skivan haka upp sig, hoppa ur arbets-

stycket eller orsaka bakslag.

f För att reducera risken för ett bakslag till

följd av inklämd kapskiva ska skivor och an-

dra stora arbetsstycken stödas. Stora ar-

betsstycken kan böjas ut till följd av hög

egenvikt. Arbetsstycket måste därför stödas

på båda sidorna både i närheten av skärspå-

f Var speciellt försiktig vid ”fickkapning” i

dolda områden som t. ex. i en färdig vägg.

Där risk finns att kapskivan kommer i kontakt

med gas- eller vattenledningar, elledningar

eller andra föremål som kan orsaka bakslag.

Speciella säkerhetsanvisningar för sandpap-

f Använd inte för stora slippapper, se tillver-

karens uppgifter om slippapperets storlek.

Slippapper som står ut över sliprondellen

kan leda till personskada, blockera, rivas sön-

der eller också orsaka bakslag.

Speciella säkerhetsanvisningar för arbeten

f Observera att trådborstar även under nor-

mal användning förlorar trådbitar. Överbe-

lasta inte stålborsten med för högt anligg-

ningstryck. Utslungade trådbitar kan lätt

tränga in genom kläder och/eller i huden.

f När sprängskydd används bör man se till att

sprängskyddet och trådborsten inte berör

varandra. Tallriks- och koppborstarnas dia-

meter kan till följd av anliggningstryck och

centrifugalkrafter öka.

Extra säkerhetsanvisningar

f Använd lämpliga detektorer för att lokalise-

ra dolda försörjningsledningar eller konsul-

tera det lokala eldistributionsbolaget. Kon-

takt med elledningar kan orsaka brand och

elstöt. En skadad gasledning kan leda till ex-

plosion. Inträngning i en vattenledning kan

orsaka materiell skada eller elstöt.

f Lås upp strömställaren och ställ den i Från-

läget om strömförsörjningen avbryts t. ex.

vid strömavbrott eller när stickproppen

frånkopplas. Detta hindrar en okontrollerad

återstart av verktyget.

f Säkra arbetsstycket. Ett arbetsstycke som

är fastspänt i en uppspänningsanordning el-

ler ett skruvstycke hålls säkrare än med han-

Funktionsbeskrivning

Läs noga igenom alla säkerhetsan-

visningar och instruktioner. Fel

som uppstår till följd av att säker-

hetsanvisningarna och instruktio-

nerna inte följts kan orsaka elstöt,

brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget

och håll sidan uppfälld när du läser bruksanvis-

Ändamålsenlig användning

Elverktyget är avsett för kapning, grovslipning

och borstning av arbetsstycken i metall och sten

utan vattentillförsel.

Vid kapning av metall med bundna slipmedel

måste ett speciellt sprängskydd användas.

Vid kapning i sten ordna med dammutsugning

till den grad det behövs.

Med godkända slipverktyg kan elverktyget även

användas för slipning med sandpapper.

OBJ_BUCH-165-005.book Page 129 Wednesday, July 28, 2010 8:54 AM130 | Svenska

1 609 929 X20 | (28.7.10) Bosch Power Tools

Numreringen av komponenterna hänvisar till il-

lustration av elverktyget på grafiksida.

1 Upplåsningsspak för sprängskydd

3 Ställratt varvtalsförval

(GWS 15-125 CIEH/GWS 15-125 CITH)

4 Strömställare Till/Från

5 Stödhandtag (isolerad greppyta)

7 Sugkåpa för slipning*

8 Stödfläns med O-ring

9 Hårdmetallkoppskiva*

12 Sprängskydd för slipning

14 Sprängskydd för kapning*

21 Sugkåpa för kapning med styrslid *

23 Handgrepp (isolerad greppyta)

*I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte i standardleveransen. I vårt tillbehörspro-

gram beskrivs allt tillbehör som finns.

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall:

Ljudtrycksnivå 91 dB(A); ljudeffektnivå

102 dB(A). Onoggrannhet K=3 dB.

riktningar) framtaget enligt EN 60745:

Slipning med slipblad: Vibrationsemissionsvär-

Mätningen av den vibrationsnivå som anges i

denna anvisning har utförts enligt en mätmetod

som är standardiserad i EN 60745 och kan an-

vändas vid jämförelse av olika elverktyg. Mät-

metoden är även lämplig för preliminär bedöm-

ning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den

huvudsakliga användningen av elverktyget. Om

däremot elverktyget används för andra ändamål

och med andra insatsverktyg eller inte underhål-

lits ordentligt kan vibrationsnivån avvika. Härvid

kan vibrationsbelastningen under arbetsperio-

För en exakt bedömning av vibrationsbelast-

ningen bör även de tider beaktas när elvektyget

är frånkopplat eller är igång men inte används.

Detta reducerar tydligt vibrationsbelastningen

för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda

operatören mot vibrationernas inverkan t.ex.:

underhåll av elverktyget och insatsverktygen, att

hålla händerna varma, organisation av arbetsför-

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att

denna produkt som beskrivs i ”Tekniska data”

överensstämmer med följande normer och nor-

mativa dokument: EN 60745 enligt bestämmel-

serna i direktiven 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation finns hos:

Montering av skyddsutrustning

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Anvisning: Om slipskivan brustit under drift el-

ler stödanordningarna på spängskyddet/el-

verktyget skadats, måste berörda delar/elverk-

tyget bytas ut eller för service skickas till en

serviceverkstad, för adresser se avsnittet

„Kundservice och kundkonsulter“.

Område för varvtalsinställning

max. gänglängd på slipspindeln mm 22 22 22 22

Bakslagsfrånkoppling

Skydd mot oavsiktlig återstart

Startströmsbegränsning z zzz

/II /II /II /II Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan

uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Dr. Egbert Schneider

1 609 929 X20 | (28.7.10) Bosch Power Tools

Sprängskydd för slipning

Sätt upp sprängskyddet

12 på spindelhalsen som

figuren visar. Sprängskyd-

dets triangelnockar måste

ligga mot respektive mar-

keringar på växelhuvudet.

Tryck fast sprängskyddet

12 på spindelhalsen tills

sprängskyddets fläns lig-

ger an mot elverktygets

fläns och vrid sedan

sprängskyddet tills det

hörbart snäpper fast.

Anpassa sprängskyddet 12 till den ställning ar-

betet kräver. Tryck upplåsningsspaken 1 uppåt

och vrid sprängskyddet 12 till önskat läge.

f Ställ in sprängskyddet 12 så att gnistor inte

sprutas mot användaren.

f Att vrida sprängskyddet 12 får endast vara

möjligt när upplåsningsspaken 1 påverkats!

I annat fall får elverktyget absolut inte läng-

re användas och måste lämnas in till kund-

servicen för kontroll.

Anvisning: Kodnockarna på sprängskyddet 12

garanterar att endast det sprängskydd kan mon-

teras som passar till elverktyget.

Sprängskydd för kapning

f Vid kapning med bundna slipmedel använd

alltid sprängskyddet 14.

f Vid kapning i sten ordna med dammutsug-

ning till den grad det behövs.

Sprängskyddet för kapning 14 monteras på sam-

ma sätt som sprängskyddet för slipning 12.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrslid 21 monteras

på samma sätt som sprängskyddet för slipning

Sugkåpa för slipning

För uppsamling av dammet vid slipning av färg,

lack och plast med hårdmetallkoppskivor 9 eller

gummisliprondeller 17 med slippapper 18 kan

utsugningshuven 7 användas. Utsugningshuven

7 får inte användas vid bearbetning av metall.

Till utsugningshuven 7 kan en lämplig Bosch

dammsugare anslutas.

Utsugningshuven 7 är monterad som spräng-

skyddet 12. Borstkransen kan bytas ut.

f Använd alltid elverktyget med stödhandtag

Skruva fast stödhandtaget 5 i relation till arbets-

sätt till höger eller vänster om växelhuset.

f För arbeten med gummisliprondellen 17 el-

ler med koppborste/skivborste/lamellslip-

skiva skall alltid handskyddet 16 monteras.

Fäst handskyddet 16 med stödhandtaget 5.

Montering av slipverktyg

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

f Slip- och kapskivorna blir under arbetet

mycket heta; berör inte dessa innan de sval-

Rengör slipspindeln 6 och alla delar som skall

Tryck för fastspänning och lossning av slipverk-

tyg spindellåsknappen 2 för blockering av slip-

f Tryck ned spindellåsknappen endast när

Beakta slipverktygens dimensioner. Centrumhå-

let måste passa till stödflänsen. Använd inte re-

ducerstycken eller adapter.

Kontrollera vid användning av diamantkapskivor

att rotationspilen på diamantkapskivan och el-

verktygets rotation överensstämmer (se rota-

tionspil på växelhuset).

Ordningsföljden vid montering visas på

För infästning av slip-/kapskivan skruva upp

spännmuttern 10 och dra sedan fast den med

tvåstiftsnyckeln, se avsnittet ”Snabbspänn-

OBJ_BUCH-165-005.book Page 132 Wednesday, July 28, 2010 8:54 AMSvenska | 133 Bosch Power Tools 1 609 929 X20 | (28.7.10) f Kontrollera efter montering och före start

av slipverktyget att det monterats på rätt

sätt och kan rotera fritt. Kontrollera att slip-

verktyget inte berör sprängskyddet eller

I stödflänsen 8 finns kring

centreransatsen en plastdel

(O-ring) insatt. Om O-ringen

saknas eller är skadad måste

måste den ovillkorligen ersät-

f För arbeten med lamellslipskiva ska hand-

skyddet 16 monteras.

f För arbeten med gummisliprondell 17 ska

handskyddet 16 monteras.

Ordningsföljden vid montering visas på

Skruva på rundmuttern 19 och dra fast med två-

Koppborste/skivborste

f För arbeten med koppborste eller skivbor-

ste ska handskyddet 16 monteras.

Ordningsföljden vid montering visas på

Koppborsten/skivborsten måste kunna skruvas

upp på slipspindeln så långt att den ligger sta-

digt an mot slipspindelflänsen vid ändan på slip-

spindelgängan. Spänn fast koppborsten/skiv-

borsten med fast skruvnyckel.

För snabbt och enkelt byte av slipverktyg utan

hjälp av verktyg kan i stället för spännmuttern

10 snabbspännmuttern 11 användas.

f Snabbspännmuttern 11 får endast använ-

das för slip- och kapskivor.

Använd endast felfri, oskadad snabbspänn-

Se vid påskruvning till att texten på snabb-

spännmuttern 11 inte ligger mot slipskivan;

pilen måste vara riktad mot indexmärket 24.

Tryck på spindelns lås-

knapp 2 för låsning av

slipspindeln. För åt-

spännmuttern vrid slip-

En ordentligt fastspänd

hand s när den räfflade

Lossa aldrig en hårtsit-

tande snabbspännmut-

ter med tång utan an-

vänd tvåstiftsnyckeln.

Lägg an tvåstiftsnyck-

eln som bilden visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksan-

visning kan användas.

Det tillåtna varvtalet [min

] resp. periferihastig-

heten [m/s] hos använt slipverktyg måste minst

motsvara uppgifterna i tabellen nedan.

Beakta därför tillåtna varvtal resp. periferihas-

tigheter på slipverktygets etikett.

OBJ_BUCH-165-005.book Page 133 Wednesday, July 28, 2010 8:54 AM134 | Svenska 1 609 929 X20 | (28.7.10) Bosch Power Tools Svängning av växelhuvudet

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

kan ställas i ett för

samt läge, t. ex. för

21 eller för vänster-

Skruva helt bort de 4 skruvarna. Sväng växelhu-

vudet försiktigt utan att ta bort det från huset

till önskat läge. Dra åter fast de 4 skruvarna.

f Dammet från material som t. ex. blyhaltig

målning, vissa träslag, mineraler och metall

kan vara hälsovådligt. Beröring eller inand-

ning av dammet kan orsaka allergiska reaktio-

ner och/eller andningsbesvär hos använda-

ren eller personer som uppehåller sig i

Vissa damm från ek eller bok anses vara can-

cerogena, speciellt då i förbindelse med till-

satsämnen för träbehandling (kromat, trä-

konserveringsmedel). Endast yrkesmän får

bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämp-

– Se till att arbetsplatsen är väl ventilerad.

– Vi rekommenderar ett andningsskydd i fil-

Beakta de föreskrifter som i aktuellt land gäl-

ler för bearbetat material.

f Undvik dammanhopning på arbetsplatsen.

Damm kan lätt självantändas.

f Beakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer

med uppgifterna på elverktygets typskylt.

Elverktyg märkta med 230 V kan även anslu-

När elverktyget används på mobila generatorer

som inte förfogar över tillräckliga effektreserver

eller som saknar lämplig spänningsreglering

med startströmsförstärkning kan effektförlust

eller otypiskt beteende uppstå vid inkoppling.

Kontrollera att generatorn är lämplig för aktuell

användning och speciellt dess nätspänning och

Skjut för start av elverktyget strömställaren

Till/Från 4 framåt och tryck sedan ned den.

För låsning av den nedtryckta strömställaren

Till/Från 4 skjut strömställaren Till/Från 4 ytter-

För elverktygets frånkoppling släpp strömställa-

ren Till/Från 4 eller om den är låst tryck helt kort

på strömställaren Till/Från 4 och släpp den igen.

Strömställare utan låsning (krav i vissa länder):

Skjut för start av elverktyget strömställaren

Till/Från 4 framåt och tryck sedan ned den.

För frånkoppling av elverktyget släpp strömstäl-

f Kontrollera slipverktygen innan de tas i

bruk. Slipverktyget måste vara felfritt mon-

terat och kunna rotera fritt. Provkör minst

under 1 minut utan belastning. Använd inte

skadade, orunda eller vibrerande slipverk-

tyg. Skadade slipverktyg kan spricka och or-

Bakslagsfrånkoppling

Vid plötsligt varvtalsfall t. ex.

blockering i kapspåret avbryter

elektroniken strömmatningen till

För återstart ställ strömställaren Till/Från 4 i

frånkopplingsläge och koppla på nytt på el-

OBJ_BUCH-165-005.book Page 134 Wednesday, July 28, 2010 8:54 AMSvenska | 135

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Skydd mot oavsiktlig återstart

Återstartskyddet hindrar elverktyget från att

okontrollerat starta efter ett strömavbrott.

För återstart ställ strömställaren Till/Från 4 i

frånkopplingsläge och koppla på nytt på el-

Startströmsbegränsning

Den elektroniska startströmsbegränsaren be-

gränsar effekten vid inkoppling av elverktyget

och därför kan en 16 A säkring användas.

Anvisning: När elverktyget genast vid inkoppling

kör igång med fullt varvtal fungerar inte längre

startströmsbegränsningen, återstartskyddet

och bakslagsfrånkopplingen. För service måste

elverktyget lämnas in till en serviceverkstad, för

adresser se avsnittet „Kundservice och kund-

Den inbyggda elektroniken håller maskinens

varvtal i det närmaste konstant även på tomgång

och under belastning och garanterar en jämn

Varvtalsförval (GWS 15-125 CIEH/GWS 15-125 CITH)

Med ställratten varvtalsförval 3 kan önskat varvtal väljas även under drift.

Värdena i tabellen nedan är riktvärden.

f Var försiktig vid spårning i bärande väggar,

se stycket ”Statiska anvisningar”.

f Spänn fast arbetsstycket om det inte ligger

stadigt på grund av egen vikt.

f Belasta inte elverktyget till den grad att det

f Om elverktyget använts under hög belast-

ning låt det gå några minuter på tomgång

för avkylning av instatsverktyget.

f Slip- och kapskivorna blir under arbetet

mycket heta; berör inte dessa innan de sval-

f Elverktyget får inte användas med ett kap-

f Använd aldrig kapskivor för skrubbning.

Vid skrubbning kan bästa arbetsresultat uppnås

vid en inställningsvinkel på 30° till 40°. Förflytta

elverktyget med måttligt tryck fram och tillbaka.

Härvid blir arbetsstycket inte för hett, missfär-

gas inte och det bildas inte heller spår.

Med lamellslipskiva (tillbehör) kan även kupiga

ytor och profiler bearbetas.

Lamellslipskivorna har en betydligt längre livs-

längd, lägre ljudnivå och lägre sliptemperaturer

än vanliga slipskivor.

Material Användning Insatsverktyg Ställrattens 3 läge

Metall Avlägsna färg Slippapper 2 – 3

Trä, metall Borsta, avlägsna rost Koppborste, slippapper 3

Metall, sten Slipa Slipskiva 4 – 6

Sten Kapning Kapskiva och styrsläde

f Vid kapning med bundna slipmedel använd

alltid sprängskyddet 14.

Vid kapslipning mata fram elverktyget med mått-

lig och en till materialet anpassad hastighet.

Tryck inte mot kapskivan, den får inte heller

snedställas eller oscilleras.

Bromsa inte upp kapskivor med tryck från sidan.

Elverktyget ska all-

annat fall finns risk

Vid kapning av profiler och fyrkantsrör lägg an

kapskivan vid det minsta tvärsnittet.

f Vid kapning i sten ordna med dammutsug-

ning till den grad det behövs.

f Bär dammskyddsmask.

f Elverktyget får användas endast för torr-

skärning/torrslipning.

Använd för kapning av stenmaterial lämpligast

När en sugkåpa används för kapning med styr-

slid 21 måste dammsugaren vara godkänd för

utsugning av stendamm. Bosch erbjuder lämpli-

När mycket hårda material bearbetas som t. ex.

betong med hög kiselhalt kan diamantkapskivan

överhettas och skadas. En gnistkrans som rote-

rar kring diamantkapskivan är ett tydligt tecken

Avbryt i detta fall kapningen och låt diamantkap-

skivan för avkylning en kort stund gå på tomgång

Tydligt reducerad slipeffekt och en gnistbildning

runtom skivan är tecken på att diamantkapski-

van förlorat skärpan. Genom korta skär i nötan-

de material, t. ex. kalksandsten, kan diamant-

kapskivan åter skärpas.

Statiska anvisningar

Spår i bärande väggar bör utföras enligt stan-

dard DIN 1053 del 1 eller landsspecifika be-

Dessa föreskrifter ska följas. Planera kapsnitten

i samråd med ansvarig fackman för statik, arki-

tekt eller entreprenör innan arbetet påbörjas.

Underhåll och service

Underhåll och rengöring

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

f Använd under extrema betingelser om möj-

ligt en utsugningsanläggning. I dylika fall

ska ventilationsöppningarna renblåsas ofta

och ett felströmsskydd (FI) förkopplas. Vid

bearbetning av metall kan damm samlas i el-

verktygets inre. Elverktygets skyddsisolering

Lagra och hantera tillbehöret med omsorg.

Om i elverktyget trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör repa-

ration utföras av auktoriserad serviceverkstad

för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbe-

ställningar det 10-siffriga produktnumret som

finns på elverktygets typskylt.

OBJ_BUCH-165-005.book Page 136 Wednesday, July 28, 2010 8:54 AMSvenska | 137

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande re-

paration och underhåll av produkter och reserv-

delar. Sprängskissar och informationer om re-

servdelar lämnas även på adressen:

Bosch kundkonsultgruppen hjälper gärna när

det gäller frågor beträffande köp, användning

och inställning av produkter och tillbehör.

Elverktyg, tillbehör och förpackning ska omhän-

dertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet

2002/96/EG för kasserade elek-

triska och elektroniska apparater

och dess modifiering till nationell

rätt måste obrukbara elverktyg

omhändertas separat och på

miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålles.
