KÄYTTÖOHJE GWS 26180 JBV Professional BOSCH

fi Alkuperäiset ohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

Lue kaikki turvallisuus- ja muut oh-

jeet. Turvallisuusohjeiden noudattami-

sen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-

käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

VAROITUS OBJ_DOKU-27975-001.fm Page 101 Thursday, September 15, 2011 8:31 AM102 | Suomi

1 619 929 J27 | (15.9.11) Bosch Power Tools

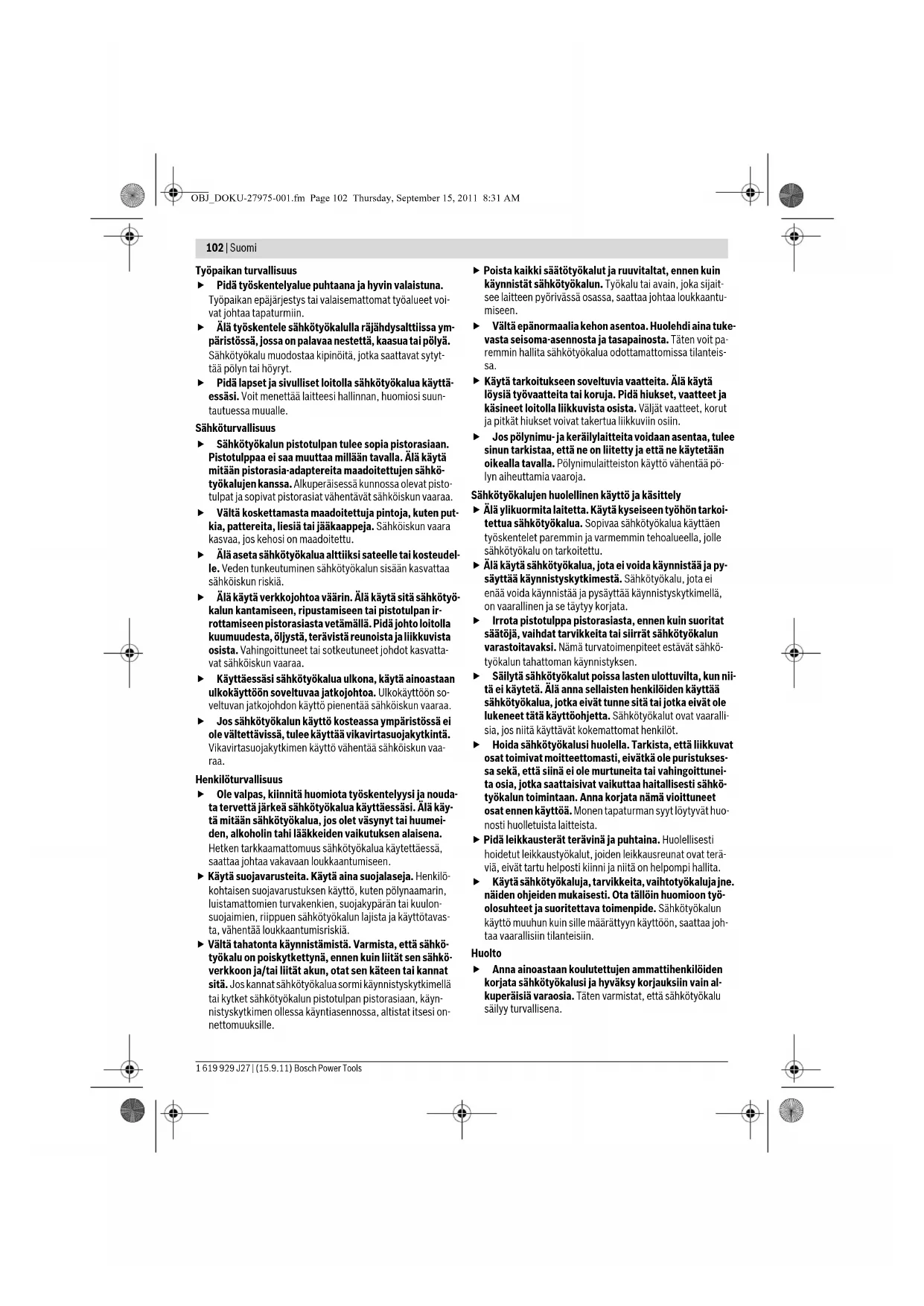

Työpaikan turvallisuus

f Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

f Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

f Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan, huomiosi suun-

f Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasia-adaptereita maadoitettujen sähkö-

työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

f Vältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

f Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

f Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

f Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f Jos sähkötyökalun käyttö kosteassa ympäristössä ei

ole vältettävissä, tulee käyttää vikavirtasuojakytkintä.

Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaa-

f Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä,

saattaa johtaa vakavaan loukkaantumiseen.

f Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,

luistamattomien turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista ja käyttötavas-

ta, vähentää loukkaantumisriskiä.

f Vältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö-

verkkoon ja/tai liität akun, otat sen käteen tai kannat

sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan, käyn-

nistyskytkimen ollessa käyntiasennossa, altistat itsesi on-

f Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa johtaa loukkaantu-

f Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteis-

Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja

käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

f Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että ne käytetään

oikealla tavalla. Pölynimulaitteiston käyttö vähentää pö-

lyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

f Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

f Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

f Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

f Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole

lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

f Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses-

sa sekä, että siinä ei ole murtuneita tai vahingoittunei-

ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö-

työkalun toimintaan. Anna korjata nämä vioittuneet

osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

f Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä-

viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

f Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-

olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön, saattaa joh-

taa vaarallisiin tilanteisiin.

f Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

OBJ_DOKU-27975-001.fm Page 102 Thursday, September 15, 2011 8:31 AMSuomi | 103

Bosch Power Tools 1 619 929 J27 | (15.9.11)

Kulmahiomakoneen turvallisuusohjeet

Yhteiset varo-ohjeet hiomista, hiekkapaperihiomista,

työskentelyä teräsharjan kanssa ja katkaisuhiontaa var-

f Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek-

kapaperihiomakoneena, teräsharjana ja katkaisuhio-

makoneena. Ota huomioon kaikki varo-ohjeet, ohjeet,

piirustukset ja tiedot, joita saat sähkötyökalun kanssa.

Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköis-

kuun, tulipaloon ja/tai vaikeisiin loukkaantumisiin.

f Tämä sähkötyökalu ei sovellu kiillotukseen. Käyttö, jo-

hon sähkötyökalu ei ole tarkoitettu, saattaa aiheuttaa vaa-

ratilanteita ja loukkaantumista.

f Älä käytä mitään lisälaitteita, joita ei valmistaja ole tar-

koittanut tai suositellut nimenomaan tälle sähkötyöka-

lulle. Vain se, että pystyt kiinnittämään laitetta sähkötyö-

kaluusi ei takaa sen turvallista käyttöä.

f Vaihtotyökalun sallitun kierrosluvun tulee olla vähin-

tään yhtä suuri, kuin sähkötyökalussa mainittu suurin

kierrosluku. Lisätarvike, joka pyörii sallittua suuremmalla

nopeudella, saattaa murtua ja sinkoutua ympäristöön.

f Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vas-

tata sähkötyökalun mittatietoja. Väärin mitoitettuja

vaihtotyökaluja ei voida suojata tai hallita riittävästi.

f Hiomalaikkojen, laippojen, hiomalautasten ja muitten

tarvikkeiden tulee sopia tarkasti sähkötyökalusi hio-

makaraan. Vaihtotyökalut, jotka eivät sovi tarkkaan säh-

kötyökalun hiomakaraan pyörivät epätasaisesti, tärisevät

voimakkaasti ja saattavat johtaa työkalun hallinnan menet-

f Älä käytä vaurioituneita vaihtotyökaluja. Tarkista en-

nen jokaista käyttöä, ettei vaihtotyökalussa, kuten hio-

malaikoissa ole pirstoutumia tai halkemia, hiomalauta-

sessa halkeamia tai voimakasta kulumista,

teräsharjassa irtonaisia tai katkenneita lankoja. Jos

sähkötyökalu tai vaihtotyökalu putoaa, tulee tarkistaa,

että se on kunnossa tai sitten käyttää ehjää vaihtotyö-

kalua. Kun olet tarkistanut ja asentanut vaihtotyöka-

lun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyö-

rivän vaihtotyökalun tasosta ja anna sähkötyökalun

käydä minuutti täydellä kierrosluvulla. Vaurioituneet

vaihtotyökalut menevät yleensä rikki tässä ajassa.

f Käytä henkilökohtaisia suojavarusteita. Käytä käytös-

tä riippuen kokokasvonaamiota, silmäsuojusta tai suo-

jalaseja. Jos mahdollista, käytä pölynaamaria, kuulon-

suojainta, suojakäsineitä tai erikoissuojavaatetta, joka

suojaa sinut pieniltä hioma- ja materiaalihiukkasilta.

Silmät tulee suojata lenteleviltä vierailta esineiltä, jotka

saattavat syntyä erilaisessa käytössä. Pöly- tai hengitys-

suojanaamareiden täytyy suodattaa pois työstössä synty-

vä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saat-

taa se vaikuttaa heikentävästi kuuloon.

f Varmista, että muut henkilöt pysyvät turvallisella etäi-

syydellä työalueeltasi. Jokaisella, joka tulee työalueel-

le, tulee olla henkilökohtaiset suojavarusteet. Työkap-

paleen tai murtuneen vaihtotyökalun osia saattaa

sinkoutua kauemmas ja vahingoittaa ihmisiä myös varsi-

naisen työalueen ulkopuolella.

f Tartu laitteeseen ainoastaan eristetyistä pinnoista,

tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua pii-

lossa olevaan sähköjohtoon tai sahan omaan sähköjoh-

toon. Kosketus jännitteiseen johtoon voi tehdä sähkötyö-

kalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

f Pidä verkkojohto poissa pyörivistä vaihtotyökaluista.

Jos menetät sähkötyökalun hallinnan, saattaa verkkojohto

tulla katkaistuksi tai tarttua kiinni ja vetää kätesi tai käsivar-

tesi kiinni pyörivään vaihtotyökaluun.

f Älä aseta sähkötyökalua pois, ennen kuin vaihtotyöka-

lu on pysähtynyt kokonaan.

Pyörivä vaihtotyökalu saat-

taa koskettaa lepopintaa ja voit menettää sähkötyökalusi

f Älä koskaan pidä sähkötyökalua käynnissä sitä kanta-

essasi. Vaatteesi voi hetkellisen kosketuksen seurauksena

tarttua kiinni pyörivään vaihtotyökaluun, joka saattaa po-

f Puhdista sähkötyökalusi tuuletusaukot säännöllisesti.

Moottorin tuuletin imee pölyä työkalun koteloon, ja voima-

kas metallipölyn kasautuma voi synnyttää sähköisiä vaara-

f Älä käytä sähkötyökalua palavien aineiden lähellä. Kipi-

nät voivat sytyttää näitä aineita.

f Älä käytä vaihtotyökaluja, jotka tarvitsevat nestemäis-

tä jäähdytysainetta. Veden tai muiden nestemäisten

jäähdytysaineiden käyttö saattaa johtaa sähköiskuun.

Takaisku ja vastaavat varo-ohjeet

f Takaisku on äkillinen reaktio, joka syntyy pyörivän vaihto-

työkalun, kuten hiomalaikan, hiomalautasen tai teräshar-

jan tarttuessa kiinni tai jäädessä puristukseen. Tarttumi-

nen tai puristukseen joutuminen johtaa pyörivän

vaihtotyökalun äkilliseen pysähdykseen. Tällöin hallitse-

maton sähkötyökalu sinkoutuu tarttumakohdasta vaihto-

työkalun kiertosuunnasta vastakkaiseen suuntaan.

Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työ-

kappaleeseen, saattaa hiomalaikan reuna, joka on uponnut

työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan

ponnahduksen ulos työkappaleesta tai aiheuttaa takais-

kun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten

tai poispäin hänestä, riippuen laikan kiertosuunnasta tart-

tumakohdassa. Tällöin hiomalaikka voi myös murtua.

Takaisku johtuu sähkötyökalun väärinkäytöstä tai käytöstä

väärään tarkoitukseen. Se voidaan estää sopivin varotoi-

min, joita selostetaan seuraavassa.

f Pitele sähkötyökalua tukevasti ja saata kehosi ja käsi-

vartesi asentoon, jossa pystyt vastaamaan takaisku-

voimiin. Käytä aina lisäkahvaa, jos sinulla on sellainen,

jotta pystyisit parhaalla mahdollisella tavalla hallitse-

maan takaiskuvoimia tai vastamomentteja työkalun

ryntökäynnissä. Käyttävä henkilö pystyy hallitsemaan ta-

kaisku ja vastamomenttivoimat noudattamalla sopivia suo-

f Älä koskaan tuo kättäsi lähelle pyörivää vaihtotyöka-

lua. Vaihtotyökalu saattaa takaiskun sattuessa liikkua käte-

f Vältä pitämästä kehoasi alueella, johon sähkötyökalu

liikkuu takaiskun sattuessa. Takaisku pakottaa sähkö-

OBJ_DOKU-27975-001.fm Page 103 Thursday, September 15, 2011 8:31 AM104 | Suomi

1 619 929 J27 | (15.9.11) Bosch Power Tools

työkalun vastakkaiseen suuntaan hiomalaikan liikkeeseen

nähden tarttumiskohdassa.

f Työskentele erityisen varovasti kulmien, terävien reu-

nojen jne. alueella, estä vaihtotyökalua ponnahtamas-

ta takaisin työkappaleesta ja juuttumasta kiinni. Pyöri-

vällä vaihtotyökalulla on taipumus juuttua kiinni kulmissa,

terävissä reunoissa tai saadessaan kimmokkeen. Tämä

johtaa hallinnan pettämiseen tai takaiskuun.

f Älä käytä ketjuteriä tai hammastettuja sahanteriä. Täl-

laiset vaihtotyökalut aiheuttavat usein takaiskun tai sähkö-

työkalun hallinnan menettämisen.

Erityiset varo-ohjeet hiontaan ja katkaisuhiontaan

f Käytä yksinomaan sähkötyökalullesi sallittuja hioma-

työkaluja ja näitä hiomatyökaluja varten tarkoitettuja

suojuksia. Hiomatyökaluja, jotka eivät ole tarkoitettuja

sähkötyökalun kanssa käytettäviksi ei voida suojata riittä-

västi ja ne ovat turvattomia.

f Laikkasuojuksen täytyy olla tukevasti kiinni sähkötyö-

kalussa ja niin asennettu, että suurin mahdollinen tur-

vallisuus saavutetaan t. s. niin, että mahdollisimman

pieni osa hiomatyökalusta on avoin käyttäjää kohti.

Laikkasuojus auttaa suojaamaan käyttävää henkilöä mur-

tokappaleilta, tahattomalta hiomatyökalun koskettamisel-

ta ja kipinöiltä, jotka voivat sytyttää vaatteet palamaan.

f Hiomatyökaluja saa käyttää ainoastaan siihen käyt-

töön mihin niitä suositellaan. Esim.: Älä koskaan hio

hiomalaikan sivupintaa käyttäen. Hiomalaikat on tarkoi-

tettu hiontaan laikan ulkokehällä. Sivuttain kohdistuva voi-

ma saattaa murtaa hiomalaikan.

f Käytä aina virheetöntä, oikean kokoista ja muotoista

kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat

laipat tukevat hiomalaikkaa ja vähentävät näin hiomalaikan

murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa

muitten hiomalaikkojen laipoista.

f Älä käytä isompiin sähkötyökaluihin kuuluneita kulu-

neita hiomalaikkoja. Suurempien sähkötyökalujen hio-

malaikat eivät sovellu pienempien sähkötyökalujen suu-

remmille kierrosluvuille, ja ne voivat murtua.

Muita katkaisuhiontaan liittyviä erityisvaro-ohjeita

f Vältä katkaisulaikan juuttumista kiinni ja liian suurta

syöttöpainetta. Älä tee liian syviä leikkauksia. Katkaisu-

laikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta

kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtu-

misen mahdollisuutta.

f Vältä aluetta pyörivän katkaisulaikan edessä ja takana.

Jos katkaisulaikka liikkuu työkappaleessa sinusta pois-

päin, saattaa sähkötyökalu takaiskun sattuessa singota

suoraan sinua kohti pyörivällä laikalla.

f Jos katkaisulaikka joutuu puristukseen tai keskeytät

työn, tulee sinun pysäyttää sähkötyökalu ja pitää se

rauhallisesti paikoillaan, kunnes laikka on pysähtynyt.

Älä koskaan koeta poistaa vielä pyörivää katkaisulaik-

kaa leikkauksesta, se saattaa aiheuttaa takaiskun.

Määrittele ja poista puristukseen joutumisen syy.

f Älä käynnistä sähkötyökalua uudelleen, jos laikka on

kiinni työkappaleessa. Anna katkaisulaikan ensin saa-

vuttaa täysi kierroslukunsa, ennen kuin varovasti jat-

kat leikkausta. Muussa tapauksessa saattaa laikka tarttua

kiinni, ponnahtaa ulos työkappaleesta tai aiheuttaa takais-

f Tue litteät tai isot työkappaleet katkaisulaikan puris-

tuksen aiheuttaman takaiskuvaaran minimoimiseksi.

Suuret työkappaleet voivat taipua oman painonsa takia.

Työkappaletta tulee tukea molemmilta puolilta, sekä kat-

kaisuleikkauksen vierestä, että reunoista.

f Ole erityisen varovainen upotusleikkauksissa seiniin

tai muihin alueisiin, joiden taustaa tai rakennetta et

pysty näkemään. Uppoava katkaisulaikka saattaa aiheut-

taa takaiskun osuessaan kaasu- tai vesiputkiin, sähköjoh-

toihin tai muihin kohteisiin.

Erityiset varo-ohjeet hiekkapaperihiontaan

f Älä käytä ylisuuria hiomapyöröjä, vaan noudata valmis-

tajan ohjeita hiomapyöröjen koosta. Hiomapyöröt jotka

ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa

loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapyö-

rön repeytymiseen tai takaiskuun.

Erityiset varo-ohjeet työskentelyyn teräsharjan kanssa

f Ota huomioon, että teräsharjasta irtoaa lankoja myös

normaalikäytössä. Älä ylikuormita lankoja käyttämällä

liian suurta painetta työkappaletta vasten. Irti sinkoutu-

vat langan kappaleet voivat helposti tunkeutua ohuen vaat-

f Jos suojusta suositellaan, tulee sinun varmistaa, ettei

suojus ja teräsharja voi koskettaa toisiaan. Lautas- ja

kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja

keskipakovoiman johdosta.

f Käytä sopivia etsintälaitteita piilossa olevien syöttö-

johtojen paikallistamiseksi, tai käänny paikallisen ja-

keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh-

taa tulipaloon ja sähköiskuun. Kaasuputken

vahingoittaminen saattaa johtaa räjähdykseen. Vesijoh-

toon tunkeutuminen aiheuttaa aineellista vahinkoa tai

saattaa johtaa sähköiskuun.

f Vapauta käynnistyskytkin ja saata se off-asentoon, jos

virransyöttö keskeytyy esim. sähkökatkoksen tai verk-

kopistotulpan irrottamisen takia. Tämä estää tahatto-

man uudelleenkäynnistymisen.

f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä

kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin

OBJ_DOKU-27975-001.fm Page 104 Thursday, September 15, 2011 8:31 AMSuomi | 105 Bosch Power Tools 1 619 929 J27 | (15.9.11) Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet. Tur-

vallisuusohjeiden noudattamisen laiminlyönti

saattaa johtaa sähköiskuun, tulipaloon ja/tai

vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se ulos-

käännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu metallin ja kiviainesten katkai-

suun karhentamiseen ja harjaamiseen ilman veden käyttöä.

Katkaisussa sidoshiomainetta käyttäen täytyy aina käyttää

erityistä katkaisusuojusta.

Käytön aikana on huolehdittava riittävästä pölyn poistoimus-

Sallituilla hiomatyökaluilla sähkötyökalua voidaan käyttää

myös hiekkapaperihiontaan.

Kuvassa olevien osien numerointi viittaa grafiikkasivussa ole-

vaan sähkötyökalun kuvaan.

1 Karan lukituspainike

4 Lisäkahva (eristetty kädensija)

6 Laikkasuojus hiontaa varten

8 Laikkasuojuksen kiristysvipu

9 Laikkasuojuksen säätöruuvi

10 O-renkaalla varustettu kiinnityslaippa

13 Pikakiinnitysmutteri *

14 Kovametallikuppilaikka*

15 Laikkasuojus katkaisua varten*

23 Imuhuppu leikkaukseen ohjauskelkan kanssa *

24 Timanttikatkaisulaikka*

25 Kahva (eristetty kädensija)

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

Melun mittausarvot on määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 91 dB(A); äänen tehotaso 102 dB(A). Epävarmuus

Käytä kuulonsuojaimia!

Nimellinen kierrosluku

Hiomalaikan maks. halkaisija

Hiomakaran kierteen suurin sallittu pituus

mm 18 18 18 25 25 25

Uudelleenkäynnistyssuoja

Käynnistysvirran rajoitin

Kierrettävä pääkahva

/II /II /II /II /II /II Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. Vain sähkötyökaluja varten, joissa ei ole käynnistysvirran rajoitinta: Kytkentätapahtumat aiheuttavat lyhytaikaisia jännitepudotuksia. Heikossa sähkö-

verkossa saattaa tämä häiritä muita verkkoon kytkettyjä sähkölaitteita. Verkkoimpedanssin ollessa alle 0,25 ohmia ei häiriöitä ole odotettavissa.

OBJ_DOKU-27975-001.fm Page 105 Thursday, September 15, 2011 8:31 AM106 | Suomi

1 619 929 J27 | (15.9.11) Bosch Power Tools

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745

standardoidun mittausmenetelmän mukaisesti ja sitä voidaan

käyttää sähkötyökalujen vertailussa. Se soveltuu myös väräh-

telyrasituksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa

töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huol-

lettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvat-

taa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työ-

aikajakson aikana tulisi ottaa huomioon myös se aika, jolloin

laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käyte-

tä. Tämä voi selvästi pienentää koko työaikajakson värähtely-

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn

vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihto-

työkalujen huolto, käsien pitäminen lämpiminä, työnkulun or-

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekni-

set tiedot” selostettu tuote vastaa seuraavia standardeja tai

standardoituja asiakirjoja: EN 60745 direktiivien

2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu-

Suojalaitteiden asennus

f Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Huomio: Jos hiomalaikka on murtunut käytön aikana, tai jos

laikkasuojuksen/sähkötyökalun kiinnityslaitteisiin on tullut vi-

ka, on sähkötyökalu heti lähetettävä korjaukseen Bosch-kes-

kushuoltoon tai valtuutettuun huoltoliikkeeseen katso osoite

luvusta „Huolto ja asiakasneuvonta“.

Laikkasuojus hiontaa varten

Avaa kiristysvipu 8. Aseta laikkasuojuksen 6 koodinokka 7 ka-

ran kaulan koodiuraan kunnes laikkasuojuksen olake on säh-

kötyökalun laippaa vasten ja käännä laikkasuojus 6 haluttuun

asentoon. Sulje kiristysvipu 8.

f Säädä laikkasuojusta 6 niin, että kipinäsuihku käyttä-

Voit muuttaa laikkasuojuksen 6 lukituksen kiristysvoimaa

avaamalla tai kiristämällä säätöruuvia 9. Varmista, että laikka-

suojus 6 on tiukasti kiinni ja tarkista se säännöllisesti.

Huomio: Laikkasuojuksen 6 koodinokat varmistavat, että

vain sähkötyökaluun sopivaa laikkasuojusta voidaan asentaa.

Laikkasuojus katkaisua varten

f Katkaisussa sidoshiomainetta käyttäen täytyy aina

käyttää katkaisusuojusta 15.

f Kiven leikkauksessa on aina huolehdittava riittävästä

Katkaisuun tarkoitettua laikkasuojusta 15 asennetaan samal-

la tavalla kuin hiomiseen tarkoitettu laikkasuojus 6.

Pölynimusuojus katkaisuun ohjauskelkkaa käyttäen

Pölynimusuojus katkaisuun ohjauskelkkaa 23 käyttäen asen-

netaan samalla tavalla kuin hionnassa käytettävä suojusta 6.

f Käytä supistushylsyä vain lisäkahvan 4 kanssa.

Kierrä lisäkahva 4 vaihteiston päähän oikealle tai vasemmalle

riippuen työtavasta.

Tärinänvaimennus (GWS 26-180 JBV/

GWS 26-230 BV/GWS 26-230 JBV)

Sisäänrakennettu tärinänvaimennus vähentää syntyvää täri-

f Älä jatka sähkötyökalun käyttöä, jos vaimennusosa on

Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K mi-

tattuna EN 60745 mukaan:

Pintahionta (rouhennus):

K Hionta hiomapyörön kanssa:

f Asenna aina käsisuojus 17, kun työskentelet kumisen

hiomalautasen 19 tai kuppiharjan/laikkaharjan/taso-

liuskalaikan kanssa.

Kiinnitä käsisuojus 17 lisäkahvan 4 avulla.

Hiomatyökalun asennus

f Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

f Hioma- ja katkaisulaikat kuumenevat kovasti työn aika-

na; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.

Ohje GWS 24-230 VX/GWS 24-230 JVX varten: Suositte-

lemme käyttämään pikakiinnitysmutteria 13. Kiinnitysmutte-

ria 12 käytettäessä tulee varautua suurempaan voimankäyt-

töön mutteria irrotettaessa.

Puhdista hiomakara 5 ja kaikki asennettavat osat.

Paina karan lukituspainiketta 1 karan lukitsemiseksi hioma-

työkaluja kiinnitettäessä ja irrotettaessa.

f Käytä karan lukitusta vain katkaisulaikan ollessa py-

sähdyksissä. Muussa tapauksessa sähkötyökalu saattaa

Pikakiinnitysmutteri

Pikakiinnitysmutteria 13 käytettäessä voidaan hiomatyökalut

asentaa ilman lisätyökaluja.

f Käytä yksinomaan virheetöntä, moitteettomassa kun-

nossa olevaa pikakiinnitysmutteria 13.

Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmut-

terin 13 sivu, jossa on tekstiä ei osoita hiomalaikkaa; nuo-

len tulee osoittaa indeksimerkkiä 26.

Käytä karan lukituspainiketta

1 hiomakaran lukitsemiseen.

Kierrä hiomalaikkaa voimak-

kaasti myötäpäivään, pika-

kiinnitysmutterin kiristämi-

Oikein kiinnitetyn, vaurioitu-

mattoman pikakiinnitysmut-

terin voit irrottaa sormivoi-

min kiertämällä uurrettua

rengasta vastapäivään.

Älä koskaan irrota kiinni-

juuttunutta pikakiinnitys-

mutteria pihdeillä, vaan

käytä sakara-avainta. Aseta

sakara-avain mutteriin kuvan

osoittamalla tavalla.

Hioma-/katkaisulaikka

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee

sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-

hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-

tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä

oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri 12

paikoilleen ja kiristämällä se sakara-avaimella, katso kappa-

letta ”Pikakiinnitysmutteri ”.

f Tarkista hiomatyökalun asennuksen jälkeen, ennen

käynnistystä, että hiomatyökalu on oikein asennettu ja

pystyy pyörimään vapaasti. Varmista, että hiomatyö-

kalu ei osu laikkasuojukseen tai muihin osiin.

Kiinnityslaipassa 10 on muoviosa (O-

rengas) keskityslaipan ympäri. Jos tä-

mä O-rengas puuttuu tai on vaurioitu-

nut, vaihda se ehdottomasti ennen kiin-

nityslaipan 10 asennusta.

f Asenna aina käsisuojus 17, kun työskentelet tasolius-

Kuminen hiomalautanen

f Asenna aina käsisuojus 17, kun työskentelet kumisen

hiomalautasen 19 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

3 601 H55.../3 601 H56...: Aseta kaksi välikelaattaa 18

hiomakaraan 5 ennen, kuin asennat kumisen hiomalautasen

Kierrä rengasmutteri 21 paikoilleen ja kiristä se sakara-avai-

Ohje GWS 24-230 VX/GWS 24-230 JVX varten: Tulee va-

rautua suurempaan voimankäyttöön rengasmutteria 21 irro-

Kuppiharja/laikkaharja

f Asenna aina käsisuojus 17, kun työskentelet kuppilai-

kan tai laikkaharjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.

Kuppiharja/laikkaharja tulee pystyä kiertämään niin pitkälle

hiomakaraan, että ne tukevat hiomakaran laippaan hiomaka-

ran kierteen lopussa. Kiristä kuppiharja/laikkaharja sakara-

Ohje GWS 24-230 VX/GWS 24-230 JVX varten: Tulee va-

rautua suurempaan voimankäyttöön hiomatyökalua irrotetta-

Sallitut hiomatyökalut

Kaikkia tässä käyttöohjeessa mainittuja hiomatyökaluja voi-

den [m/s] tulee vähintään noudattaa seuraavan taulukon ar-

Tarkista sen tähden hiomatyökalun etiketissä oleva sallittu

kierrosluku tai kehänopeus.

Pääkahvan kiertäminen

f Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Pääkahvaa 27 voidaan kiertää moottorikoteloon nähden 90 °

vasemmalle tai oikealle. Täten voidaan käynnistyskytkin kään-

tää parempaan käyttöasentoon eri työtapaukseissa, esim.

katkaisutyössä imuhupulla varustettua ohjauskelkkaa 23

käyttäen tai vasenkätisille.

Vedä kahvan vapautin 28 nuolen suuntaan ja käännä samanai-

kaisesti käsikahvaa 27 kunnes se lukkiutuu haluttuun asen-

Pölyn ja lastun poistoimu

f Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien

puulaatujen, kivennäisten ja metallin pölyt voivat olla ter-

veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-

heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia

reaktioita ja/tai hengitystiesairauksia.

Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään

karsinogeenisena, eritoten yhdessä puukäsittelyssä käy-

tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine).

Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

– Käytä materiaalille soveltuvaa pölynimua, jos se on

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengi-

Ota huomioon maassasi voimassaolevat säännökset, kos-

kien käsiteltäviä materiaaleja.

f Vältä pölynkertymää työpaikalla. Pöly saattaa helposti

f Ota huomioon verkkojännite! Virtalähteen jännitteen

tulee vastata laitteen tyyppikilvessä olevia tietoja.

230 V merkittyjä laitteita voidaan käyttää myös 220 V

Jos sähkötyökalua käytetään siirrettävien sähkövoimalaittei-

den (generaattoreiden) kanssa, joissa ei ole riittäviä tehova-

roja tai joissa ei ole sopivaa käynnistysvirran vahvistuksella

varustettua jännitesäätöä, saattaa sähkötyökalun käynnistys

johtaa tehonmenetyksiin tai epänormaaliin toimintaan.

Varmista käyttämäsi sähkövoimalaitteen sopivuus, etenkin

verkkojännitettä ja taajuutta koskien.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 3

eteen ja paina sitä samalla.

Lukitse painettu käynnistyskytkin 3 työntämällä käynnistys-

kytkin 3 pidemmälle eteen.

Sammuta sähkötyökalu päästämällä käynnistyskytkin 3 va-

paaksi tai, jos se on lukittuna painat lyhyesti käynnistyskytkin-

tä 3 ja päästat sen sitten vapaaksi.

Kytkinmalli ilman lukitusta (maakohtainen):

Paina sähkötyökalun käynnistämiseksi käynnistyskytkin 3

eteen ja paina sitä samalla.

Sähkötyökalun pysäytys päästämällä käynnistyskytkin 3 va-

f Tarkista hiomatyökalut ennen käyttöä. Hiomatyökalun

tulee olla moitteettomasti asennettu ja sen täytyy pys-

tyä pyörimään vapaasti. Suorita vähintään 1 minuutin

koekäyttö ilman kuormitusta. Älä käytä vaurioituneita,

epämuotoisia tai täriseviä hiomatyökaluja. Vaurioitu-

neet hiomatyökalut voivat mennä palasiksi ja aiheuttaa

Pysäytysjarru (GWS 24-230 VX/GWS 24-230 JVX)

Sähkötyökalussa on Bosch Brake System, pa-

tentoitu sähkömekaaninen jälkikäyntijarru.

Poiskytkettäessä tai virransyötön katketessa

saatetaan hiomatyökalu pysähdykseen muuta-

massa sekunnissa. Tämä merkitsee pysäytys-

ajan lyhenemistä n. 70 % verrattuna kulmahio-

makoneisiin, joissa ei ole jälkikäyntijarrua ja se mahdollistaa näin

ollen sähkötyökalun nopeamman pois asettamisen.

Huomio: Jos jarrutusvaikutus pienenee tuntuvasti, jälkikäyn-

tijarru on vioittunut. Sähkötyökalu tulee välittömästi lähettää

asiakaspalveluun, katso osoitteet luvusta ”Huolto ja asiakas-

Uudelleenkäynnistyssuoja

(3601H64U../3601H55U../3601H56U..)

Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat-

toman käynnistyksen virtakatkon jälkeen.

Uutta käyttöönottoa varten tulee käynnistyskytkin 3 siirtää

poiskytkettyyn asentoon ja sähkötyökalu tulee sitten käynnis-

Käynnistysvirran rajoitin (GWS 24-230 JVX/

GWS 26-180 JBV/GWS 26-230 JBV)

Elektroninen käynnistysvirran rajoitin rajoittaa tehontarpeen

sähkötyökalua käynnistettäessä, ja tekee käytön mahdollisek-

si 16 A-sulakkeella.

Huomio: Jos sähkötyökalu pyörii heti käynnistyksen jälkeen

täydellä kierrosluvulla, käynnistysvirran rajoittimeen ja uudel-

leenkäynnistyssuojaan on tullut vika. Sähkötyökalu tulee välit-

tömästi lähettää asiakaspalveluun, katso osoitteet luvusta

”Huolto ja asiakasneuvonta”.

f Ole varovainen, kun teet leikkauksia kantaviin seiniin,

katso kappale ”Statiikkaohjeita”.

f Kiinnitä työkappale, ellei se oman painonsa ansiosta

f Älä kuormita sähkötyökalua niin kovaa, että se pysäh-

f Anna sähkötyökalun käydä muutamia minuutteja tyh-

jäkäynnillä kovan rasituksen jälkeen, jotta vaihtotyö-

f Hioma- ja katkaisulaikat kuumenevat kovasti työn aika-

na; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.

f Älä käytä sähkötyökalua katkaisuhiontatelineessä.

Huomio: Irrota pistotulppa pistorasiasta, kun konetta ei käy-

tetä. Sähkötyökalu kuluttaa hieman sähköä myös poiskytket-

tynä, kun verkkopistoke on liitettynä ja verkossa on jännitettä.

f Älä koskaan käytä katkaisulaikkaa rouhintahiontaan.

30° — 40° päästökulmalla saat parhaan tuloksen rouhintahi-

onnassa. Liikuta sähkötyökalua edestakaisin kohtuullisella

paineella. Tällöin ei työkappale kuumennu liikaa, ei värjäänny

eikä siihen muodostu uria.

Tasoliuskalaikalla (lisätarvike) voit työstää myös kuperia pin-

Tasoliuskalaikat kestävät huomattavasti pidempään, ovat hil-

jaisempia ja toimivat pienemmällä pintalämpötilalla kuin pe-

rinteiset hiomalaikat.

f Katkaisussa sidoshiomainetta käyttäen täytyy aina

käyttää katkaisusuojusta 15.

Työskentele katkaisulaikoilla käyttäen kohtuullista, työstettä-

vään materiaaliin soveltuvaa syöttönopeutta. Älä paina kat-

kaisulaikkaa, älä kallista äläkä heiluta sitä.

Älä jarruta hidastavia katkaisulaikkoja painamalla niitä sivut-

Sähkötyökalua tulee ai-

na kuljettaa vastapyöri-

tapauksessa on olemas-

sa vaara, että työkalu

ponnahtaa leikkaukses-

Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa pie-

nimmästä halkaisijasta.

f Kiven leikkauksessa on aina huolehdittava riittävästä

f Käytä pölynsuojanaamaria.

f Sähkötyökalua saa käyttää vain kuivaleikkauk-

Käytä kiven leikkaukseen mieluiten timanttikatkaisulaikkaa.

Kun katkaisussa ohjauskelkalla 23 käytät pölynimusuojusta,

tulee pölynimurin olla sallittu kivipölyn imuun. Bosch-ohjel-

massa löytyy sopivia pölynimureita.

Käynnistä sähkötyökalu

ja aseta se ohjainkelkan

etuosa edellä työkappa-

letta vasten. Työnnä

sähkötyökalua käyttäen

kohtuullista, työstettä-

vään materiaaliin sovel-

tuvaa syöttönopeutta.

Leikattaessa erityisen kovia materiaaleja, esim. betonia, jon-

ka piipitoisuus on suuri, saattaa timanttikatkaisulaikka ylikuu-

mentua ja siten vaurioitua. Timanttikatkaisulaikkaa ympäröi-

vä kipinäkehä viittaa selvästi tähän.

Keskeytä tässä tapauksessa leikkaus ja anna timanttikatkaisu-

laikan käydä hetken kuormittamattomana maksiminopeudel-

la, jotta se jäähtyy.

Huomattavasti hidastuva työstö ja laikkaa kiertävä kipinäkehä

ovat tylsyneen timanttikatkaisulaikan tunnusmerkkejä. Laik-

ka voidaan teroittaa uudelleen leikkaamalla lyhyesti hiovaan

aineeseen (esim. hiekkakiveen).

Kantavaan seinään tehtäviä leikkauksia koskevat standardi

DIN 1053 osa 1 tai maakohtaiset määräykset.

Näitä määräyksiä on ehdottomasti noudatettava. Kysy tämän

takia neuvoa vastuulliselta staatikolta, arkkitehdiltä tai asian-

omaiselta rakennusjohdolta.

OBJ_DOKU-27975-001.fm Page 109 Thursday, September 15, 2011 8:31 AM110 | EëëçíéêÜ 1 619 929 J27 | (15.9.11) Bosch Power Tools Hoito ja huolto

f Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusauk-

koja puhtaana, jotta voit työskennellä hyvin ja turvalli-

f Käytä aina äärimmäisissä käyttöolosuhteissa mahdolli-

suuksien mukaan imulaitetta. Puhalla usein tuuletus-

aukot puhtaiksi ja liitä vikavirta-suojakytkimen (FI-)

kautta. Metallia työstettäessä saattaa sähkötyökalun sisäl-

le kerääntyä johtavaa pölyä. Sähkötyökalun suojaeristys

saattaa vahingoittua.

Varastoi ja käsittele lisätarviketta huolellisesti.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit-

taa Bosch tai Bosch-sähkötyökalujen sopimushuolto, turvalli-

suuden vaarantamisen välttämiseksi.

Jos sähkötyökalussa huolellisesta valmistuksesta ja koestus-

menettelystä huolimatta esiintyy vikaa, tulee korjaus antaa

Bosch-keskushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia

koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja vara-

osista löydät myös osoitteesta:

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja

lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyk-

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro-

niikkalaitteita koskevan direktiivin

2002/96/EY ja sen kansallisten lakien

muunnosten mukaan, tulee käyttökelvotto-

mat sähkötyökalut kerätä erikseen ja toimit-

taa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. ÅëëçíéêÜ
