GEBRUIKSAANWIJZING GWS 26180 JBV Professional BOSCH

ca. Con ogni riserva di modifiche tecniche. Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elek-

trische gereedschappen

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet wor-

den opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

Het in de waarschuwingen gebruikte begrip „elektrisch ge-

reedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder net-

WAARSCHUWING OBJ_DOKU-27975-001.fm Page 65 Thursday, September 15, 2011 8:31 AM66 | Nederlands

1 619 929 J27 | (15.9.11) Bosch Power Tools

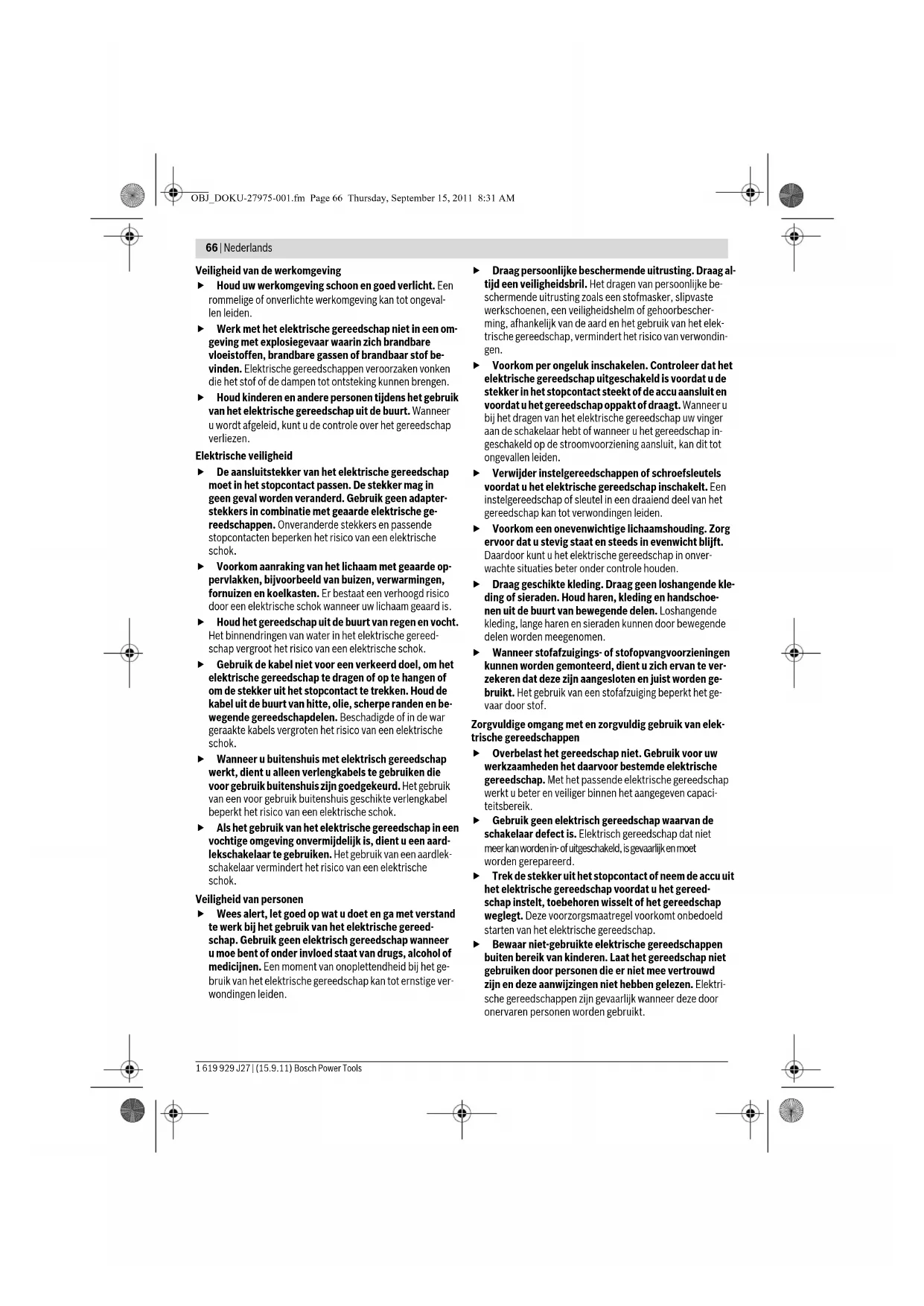

Veiligheid van de werkomgeving

f Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

f Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

f Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

Elektrische veiligheid

f De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

f Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

f Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

f Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

f Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

Veiligheid van personen

f Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

f Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

f Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

f Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

f Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

f Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

Zorgvuldige omgang met en zorgvuldig gebruik van elek-

trische gereedschappen

f Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

f Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet

f Trek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

f Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

OBJ_DOKU-27975-001.fm Page 66 Thursday, September 15, 2011 8:31 AMNederlands | 67

Bosch Power Tools 1 619 929 J27 | (15.9.11)

f Verzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor-

rect functioneren en niet vastklemmen en of onderde-

len zodanig gebroken of beschadigd zijn dat de werking

van het elektrische gereedschap nadelig wordt beïn-

vloed. Laat deze beschadigde onderdelen voor het ge-

bruik repareren. Veel ongevallen hebben hun oorzaak in

slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

f Gebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

f Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

Veiligheidsvoorschriften voor haakse slijpmachi-

Algemene waarschuwingen voor slijpen, schuren, borste-

f Dit elektrische gereedschap is bestemd voor gebruik

als slijpmachine, schuurmachine, borstelmachine en

doorslijpmachine. Neem alle waarschuwingen, aanwij-

zingen, afbeeldingen en gegevens die u bij het elektri-

sche gereedschap ontvangt in acht. Als u de volgende

aanwijzingen niet in acht neemt, kunnen een elektrische

schok, brand en/of ernstig letsel het gevolg zijn.

f Dit elektrische gereedschap is niet geschikt voor po-

lijstwerkzaamheden. Toepassingen waarvoor het elektri-

sche gereedschap niet is voorzien, kunnen gevaren en ver-

wondingen veroorzaken.

f Gebruik uitsluitend toebehoren dat door de fabrikant

speciaal voor dit elektrische gereedschap is voorzien

en geadviseerd. Het feit dat u het toebehoren aan het

elektrische gereedschap kunt bevestigen, waarborgt nog

geen veilig gebruik.

f Het toegestane toerental van het inzetgereedschap

moet minstens even hoog zijn als het maximale toeren-

tal dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toegestaan, kan breken

f De buitendiameter en de dikte van het inzetgereed-

schap moeten overeenkomen met de maatgegevens

van het elektrische gereedschap. Inzetgereedschappen

met onjuiste afmetingen kunnen niet voldoende afge-

schermd of gecontroleerd worden.

f Slijpschijven, flenzen, steunschijven en ander toebe-

horen moeten nauwkeurig op de uitgaande as van het

elektrische gereedschap passen. Inzetgereedschappen

die niet nauwkeurig op de uitgaande as van het elektrische

gereedschap passen, draaien ongelijkmatig, trillen sterk

en kunnen tot het verlies van de controle leiden.

f Gebruik geen beschadigde inzetgereedschappen. Con-

troleer voor het gebruik altijd inzetgereedschappen

zoals slijpschijven op afsplinteringen en scheuren,

steunschijven op scheuren of sterke slijtage en draad-

borstels op losse of gebroken draden. Als het elektri-

sche gereedschap of het inzetgereedschap valt, dient u

te controleren of het beschadigd is, of gebruik een on-

beschadigd inzetgereedschap. Als u het inzetgereed-

schap hebt gecontroleerd en ingezet, laat u het elektri-

sche gereedschap een minuut lang met het maximale

toerental lopen. Daarbij dient u en dienen andere per-

sonen uit de buurt van het ronddraaiende inzetgereed-

schap te blijven. Beschadigde inzetgereedschappen bre-

ken meestal gedurende deze testtijd.

f Draag persoonlijke beschermende uitrusting. Gebruik

afhankelijk van de toepassing een volledige gezichts-

bescherming, oogbescherming of veiligheidsbril.

Draag voor zover van toepassing een stofmasker, een

gehoorbescherming, werkhandschoenen of een spe-

ciaal schort dat kleine slijp- en materiaaldeeltjes te-

genhoudt. Uw ogen moeten worden beschermd tegen

wegvliegende deeltjes die bij verschillende toepassingen

ontstaan. Een stof- of adembeschermingsmasker moet het

bij de toepassing ontstaande stof filteren. Als u lang wordt

blootgesteld aan luid lawaai, kan uw gehoor worden be-

f Let erop dat andere personen zich op een veilige af-

stand bevinden van de plaats waar u werkt. Iedereen

die de werkomgeving betreedt, moet persoonlijke be-

schermende uitrusting dragen. Brokstukken van het

werkstuk of gebroken inzetgereedschappen kunnen weg-

vliegen en verwondingen veroorzaken, ook buiten de di-

f Houd het gereedschap alleen aan de geïsoleerde

greepvlakken vast als u werkzaamheden uitvoert waar-

bij het inzetgereedschap verborgen stroomleidingen

of de eigen stroomkabel kan raken. Contact met een on-

der spanning staande leiding kan ook metalen delen van

het gereedschap onder spanning zetten en tot een elektri-

f Houd de stroomkabel uit de buurt van draaiende inzet-

gereedschappen. Als u de controle over het elektrische

gereedschap verliest, kan de stroomkabel worden doorge-

sneden of meegenomen en uw hand of arm kan in het rond-

draaiende inzetgereedschap terechtkomen.

f Leg het elektrische gereedschap nooit neer voordat

het inzetgereedschap volledig tot stilstand is geko-

men. Het draaiende inzetgereedschap kan in contact ko-

men met het oppervlak, waardoor u de controle over het

elektrische gereedschap kunt verliezen.

OBJ_DOKU-27975-001.fm Page 67 Thursday, September 15, 2011 8:31 AM68 | Nederlands

1 619 929 J27 | (15.9.11) Bosch Power Tools

f Laat het elektrische gereedschap niet lopen terwijl u

het draagt. Uw kleding kan door toevallig contact met het

draaiende inzetgereedschap worden meegenomen en het

inzetgereedschap kan zich in uw lichaam boren.

f Reinig regelmatig de ventilatieopeningen van het elek-

trische gereedschap. De motorventilator trekt stof in het

huis en een sterke ophoping van metaalstof kan elektri-

sche gevaren veroorzaken.

f Gebruik het elektrische gereedschap niet in de buurt

van brandbare materialen. Vonken kunnen deze materia-

f Gebruik geen inzetgereedschappen waarvoor vloeiba-

re koelmiddelen vereist zijn. Het gebruik van water of an-

dere vloeibare koelmiddelen kan tot een elektrische schok

Terugslag en bijbehorende waarschuwingen

f Terugslag is de plotselinge reactie als gevolg van een vast-

hakend of geblokkeerd draaiend inzetgereedschap, zoals

een slijpschijf, steunschijf, draadborstel, enz. Vasthaken

of blokkeren leidt tot abrupte stilstand van het rond-

draaiende inzetgereedschap. Daardoor wordt een onge-

controleerd elektrisch gereedschap tegen de draairichting

van het inzetgereedschap versneld op de plaats van de

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt

of blokkeert, kan de rand van de slijpschijf die in het werk-

stuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uit-

breken of een terugslag veroorzaken. De slijpschijf be-

weegt zich vervolgens naar de bediener toe of van de

bediener weg, afhankelijk van de draairichting van de

schijf op de plaats van de blokkering. Hierbij kunnen slijp-

schijven ook breken.

Een terugslag is het gevolg van het verkeerd gebruik of on-

juiste gebruiksomstandigheden van het elektrische ge-

reedschap. Terugslag kan worden voorkomen door ge-

schikte voorzorgsmaatregelen, zoals hieronder

f Houd het elektrische gereedschap goed vast en breng

uw lichaam en uw armen in een positie waarin u de te-

rugslagkrachten kunt opvangen. Gebruik altijd de

extra handgreep, indien aanwezig, om de grootst mo-

gelijke controle te hebben over terugslagkrachten of

reactiemomenten bij het op toeren komen. De bediener

kan door geschikte voorzorgsmaatregelen de terugslag- en

reactiekrachten beheersen.

f Breng uw hand nooit in de buurt van draaiende inzetge-

reedschappen. Het inzetgereedschap kan bij de terugslag

over uw hand bewegen.

f Mijd met uw lichaam het gebied waarheen het elektri-

sche gereedschap bij een terugslag wordt bewogen. De

terugslag drijft het elektrische gereedschap in de richting

die tegengesteld is aan de beweging van de slijpschijf op

de plaats van de blokkering.

f Werk bijzonder voorzichtig in de buurt van hoeken,

scherpe randen, enz. Voorkom dat inzetgereedschap-

pen van het werkstuk terugspringen en vastklemmen.

Het ronddraaiende inzetgereedschap neigt er bij hoeken,

scherpe randen of wanneer het terugspringt toe om zich

vast te klemmen. Dit veroorzaakt een controleverlies of te-

f Gebruik geen kettingblad of getand zaagblad. Zulke in-

zetgereedschappen veroorzaken vaak een terugslag of het

verlies van de controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en doorslijpwerk-

f Gebruik uitsluitend het voor het elektrische gereed-

schap toegestane slijptoebehoren en de voor dit slijp-

toebehoren voorziene beschermkap. Slijptoebehoren

dat niet voor het elektrische gereedschap is voorzien, kan

niet voldoende worden afgeschermd en is niet veilig.

f De beschermkap moet stevig op het elektrische ge-

reedschap zijn aangebracht en voor een maximum aan

veiligheid zodanig zijn ingesteld dat het kleinst moge-

lijke deel van het slijptoebehoren open naar de bedie-

ner wijst. De beschermkap helpt de bediener te bescher-

men tegen brokstukken en toevallig contact met het

slijptoebehoren alsmede tegen vonken die de kleding kun-

nen doen ontbranden.

f Slijptoebehoren mag alleen worden gebruikt voor de

geadviseerde toepassingsmogelijkheden. Bijvoor-

beeld: slijp nooit met het zijvlak van een doorslijp-

schijf. Doorslijpschijven zijn bestemd voor materiaalafna-

me met de rand van de schijf. Een zijwaartse

krachtinwerking op dit slijptoebehoren kan het toebeho-

f Gebruik altijd onbeschadigde spanflenzen in de juiste

maat en vorm voor de door u gekozen slijpschijf. Ge-

schikte flenzen steunen de slijpschijf en verminderen zo

het gevaar van een slijpschijfbreuk. Flenzen voor doorslijp-

schijven kunnen verschillen van de flenzen voor andere

f Gebruik geen versleten slijpschijven van grotere elek-

trische gereedschappen. Slijpschijven voor grotere elek-

trische gereedschappen zijn niet geconstrueerd voor de

hogere toerentallen van kleinere elektrische gereedschap-

pen en kunnen breken.

Overige bijzondere waarschuwingen voor doorslijpwerk-

f Voorkom blokkeren van de doorslijpschijf en te hoge

aandrukkracht. Slijp niet overmatig diep. Een overbe-

lasting van de doorslijpschijf vergroot de slijtage en de ge-

voeligheid voor kantelen of blokkeren en daardoor de mo-

gelijkheid van een terugslag of breuk van het

f Mijd de omgeving voor en achter de ronddraaiende

doorslijpschijf. Als u de doorslijpschijf in het werkstuk

van u weg beweegt, kan in het geval van een terugslag het

elektrische gereedschap met de draaiende schijf recht-

streeks naar u toe worden geslingerd.

f Als de doorslijpschijf vastklemt of als u de werkzaam-

heden onderbreekt, schakelt u het elektrische gereed-

schap uit en houdt u het rustig tot de schijf tot stilstand

is gekomen. Probeer nooit om de nog draaiende door-

OBJ_DOKU-27975-001.fm Page 68 Thursday, September 15, 2011 8:31 AMNederlands | 69

Bosch Power Tools 1 619 929 J27 | (15.9.11)

slijpschijf uit de groef te trekken. Anders kan een te-

rugslag het gevolg zijn. Stel de oorzaak van het vastklem-

men vast en maak deze ongedaan.

f Schakel het elektrische gereedschap niet opnieuw in

zolang het zich in het werkstuk bevindt. Laat de door-

slijpschijf eerst het volledige toerental bereiken voor-

dat u het doorslijpen voorzichtig voortzet. Anders kan

de schijf vasthaken, uit het werkstuk springen of een terug-

f Ondersteun platen of grote werkstukken om het risico

van een terugslag door een ingeklemde doorslijpschijf

te verminderen. Grote werkstukken kunnen onder hun ei-

gen gewicht doorbuigen. Het werkstuk moet aan beide zij-

den worden ondersteund, vlakbij de slijpgroef en aan de

f Wees bijzonder voorzichtig bij invallend frezen in be-

staande muren of andere plaatsen zonder voldoende

zicht. De invallende doorslijpschijf kan bij het doorslijpen

van gas- of waterleidingen, elektrische leidingen of andere

objecten een terugslag veroorzaken.

Bijzondere waarschuwingen voor schuurwerkzaamheden

f Gebruik geen schuurbladen met te grote afmetingen,

maar houd u aan de voorschriften van de fabrikant voor

de maten van schuurbladen. Schuurbladen die over de

rand van de steunschijf uitsteken, kunnen verwondingen

veroorzaken en kunnen tot blokkeren, scheuren van de

schuurbladen of terugslag leiden.

Bijzondere waarschuwingen voor werkzaamheden met

f Houd er rekening mee dat de draadborstel ook tijdens

het normale gebruik draadstukken verliest. Overbelast

de draden niet door een te hoge aandrukkracht. Weg-

vliegende draadstukken kunnen gemakkelijk door dunne

kleding en/of de huid dringen.

f Als het gebruik van een beschermkap wordt geadvi-

seerd, dient u te voorkomen dat beschermkap en

draadborstel elkaar kunnen raken. Vlakstaal- en koms-

taalborstels kunnen door aandrukkracht en centrifugaal-

krachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

f Gebruik een geschikt detectieapparaat om verborgen

stroom-, gas- of waterleidingen op te sporen of raad-

pleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van een gasleiding

kan tot een explosie leiden. Breuk van een waterleiding

veroorzaakt materiële schade en kan een elektrische

f Ontgrendel de aan/uit-schakelaar en zet deze in de uit-

stand als de stroomvoorziening wordt onderbroken,

bijvoorbeeld door stroomuitval of uit het stopcontact

trekken van de stekker. Daardoor wordt ongecontro-

leerd opnieuw starten voorkomen.

f Zet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-

houden dan u met uw hand kunt doen.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

Vouw de uitvouwbare pagina met de afbeelding van het ge-

reedschap open en laat deze pagina opengevouwen terwijl u

de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het doorslijpen,

afbramen en borstelen van metaal en steen zonder gebruik

Voor doorslijpwerkzaamheden met gebonden slijpmiddelen

moet een speciale beschermkap voor doorslijpen worden ge-

Bij doorslijpwerkzaamheden in steen moet voor voldoende

stofafzuiging worden gezorgd.

Met toegelaten slijpgereedschappen kan het elektrische ge-

reedschap voor schuurwerkzaamheden met schuurpapier

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het elektrische gereedschap op de pagina met afbeeldingen.

1 Blokkeerknop uitgaande as

3 Aan/uit-schakelaar

4 Extra handgreep (geïsoleerd greepvlak)

6 Beschermkap voor schuren

8 Spanhendel voor beschermkap

9 Schroef voor instelling beschermkap

10 Opnameflens met O-ring

14 Hardmetalen komschijf*

15 Beschermkap voor doorslijpen*

19 Rubber steunschijf*

23 Afzuigkap voor doorslijpen met geleidingsslede *

24 Diamantdoorslijpschijf*

25 Handgreep (geïsoleerd greepvlak)

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 91 dB(A); geluidsvermogenni-

veau 102 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

max. slijpschijfdiameter

mm 230 230 230 180 230 230

Schroefdraad uitgaande as

M 14 M 14 M 14 M 14 M 14 M 14

max. lengte schroefdraad uitgaande as

Nulspanningsbeveiliging

Aanloopstroombegrenzing

Verdraaibare hoofdhandgreep

/II /II /II /II /II /II De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen

Alleen voor elektrische gereedschappen zonder aanloopstroombegrenzing: Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige

voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,25 ohm

worden geen storingen verwacht.

(vectorsom van drie richtingen) en onzekerheid K be-

paald volgens EN 60745:

Slijpen aan de oppervlakte (afbramen):

K Schuren met schuurblad:

Bosch Power Tools 1 619 929 J27 | (15.9.11)

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60745 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, kan het trillingsniveau afwijken. Dit kan

de trillingsbelasting gedurende de gehele arbeidsperiode dui-

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder

„Technische gegevens” beschreven product voldoet aan de

volgende normen en normatieve documenten: EN 60745 vol-

gens de bepalingen van de richtlijnen 2011/65/EU,

2004/108/EG en 2006/42/EG.

Beschermingsvoorzieningen monteren

f Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

Opmerking: Na breuk van de slijpschijf tijdens het gebruik of

bij beschadiging van de opnamevoorzieningen van de be-

schermkap of van het elektrische gereedschap moet het ge-

reedschap zo spoedig mogelijk aan de klantenservice worden

gestuurd. Zie voor adressen het gedeelte „Klantenservice en

Beschermkap voor schuren

Open de spanhendel 8. Zet de beschermkap 6 met de codeer-

nok 7 in de codeergroef op de ashals tot de kraag van de be-

schermkap de flens van het elektrische gereedschap raakt en

draai de beschermkap 6 in de gewenste stand. Sluit de span-

f Stel de beschermkap 6 zo in dat er geen vonken in de

richting van de bediener vliegen.

U kunt de spankracht van de sluiting van de beschermkap 6

veranderen door de instelschroef 9 los of vast te draaien. Let

erop dat de beschermkap 6 vast zit. Controleer dit regelma-

Opmerking: De codeernokken op de beschermkap 6 zorgen

ervoor dat er alleen een bij het elektrische gereedschap pas-

sende beschermkap gemonteerd kan worden.

Beschermkap voor doorslijpen

f Gebruik bij doorslijpwerkzaamheden met gebonden

slijpmiddelen altijd de beschermkap voor doorslijpen

f Zorg bij doorslijpwerkzaamheden in steen voor een

voldoende stofafzuiging.

De afzuigkap voor doorslijpen 15 wordt net als de bescherm-

kap voor schuren 6 gemonteerd.

Afzuigkap voor doorslijpen met geleidingsslede

De afzuigkap voor doorslijpen met geleidingsslede 23 wordt

net als de beschermkap voor schuren 6 gemonteerd.

f Gebruik het elektrische gereedschap alleen met de

Schroef de extra handgreep 4 afhankelijk van de werkwijze

rechts of links op het voorste deel van de machine vast.

Trillingsdemping (GWS 26-180 JBV/

GWS 26-230 BV/GWS 26-230 JBV)

De geïntegreerde trillingsdemping beperkt optredende trillin-

f Gebruik het elektrische gereedschap niet verder als

het dempingselement beschadigd is.

f Monteer voor werkzaamheden met de rubber steun-

schijf 19, komstaalborstel, vlakstaalborstel of lamel-

lenschijf altijd de handbescherming 17.

Bevestig de handbescherming 17 met de extra handgreep 4.

Slijpgereedschappen monteren

f Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

f Slijp- en doorslijpschijven worden tijdens de werk-

zaamheden zeer heet. Raak deze niet aan voordat ze

1 619 929 J27 | (15.9.11) Bosch Power Tools

Aanwijzing voor GWS 24-230 VX/GWS 24-230 JVX: Ge-

adviseerd wordt het gebruik van de snelspanmoer 13. Bij ge-

bruik van de spanmoer 12 moet u rekening houden met meer

krachtsinspanning bij het losdraaien van de spanmoer.

Reinig de uitgaande as 5 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijpgereed-

schappen op de blokkeerknop 1 om de uitgaande as vast te

f Bedien de blokkeerknop alleen als de uitgaande as stil-

staat. Anders kan het elektrische gereedschap bescha-

Met de snelspanmoer 13 kunnen de slijpgereedschappen

zonder hulpgereedschap worden gemonteerd.

f Gebruik alleen een onbeschadigde snelspanmoer 13

die helemaal in orde is.

Let er bij het vastschroeven op dat de zijde met het op-

schrift van de snelspanmoer 13 niet naar de slijpschijf

wijst. De pijl moet naar de indexmarkering 26 wijzen.

Druk op de asblokkeerknop 1

om de uitgaande as vast te

zetten. Om de snelspanmoer

vast te draaien, draait u de

slijpschijf krachtig met de wij-

zers van de klok mee.

Een op de juiste manier be-

vestigde en onbeschadigde

snelspanmoer kunt u los-

draaien door de kartelring te-

gen de wijzers van de klok in

met de hand los te draaien.

Draai een vastzittende snel-

spanmoer nooit met een

tang los, maar gebruik de

pensleutel. Plaats de pen-

sleutel zoals op de afbeelding

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De gatdia-

meter moet bij de opnameflens passen. Gebruik geen adap-

ters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de

draairichtingpijl op de diamantdoorslijpschijf en de draairich-

ting van het elektrische gereedschap (zie draairichtingpijl op

de voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina met afbeel-

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u

de spanmoer 12 op de as en spant u de spanmoer met de pen-

sleutel, zie het gedeelte „Snelspanmoer”.

f Controleer na de montage van het slijpgereedschap en

vóór het inschakelen of het slijpgereedschap correct is

gemonteerd en vrij kan draaien. Controleer dat het

schuurgereedschap de beschermkap of andere delen

In de opnameflens 10 is rondom de

centreerkraag een kunststof onderdeel

(O-ring) ingezet. Als de O-ring ont-

breekt of beschadigd is, moet de op-

nameflens 10 beslist worden vervan-

gen voordat het gereedschap verder

f Monteer voor werkzaamheden met de lamellenschijf

altijd de handbescherming 17.

f Monteer voor werkzaamheden met de rubber steun-

schijf 19 altijd de handbescherming 17.

De volgorde van de montage kunt u op de pagina met afbeel-

3 601 H55.../3 601 H56...: Plaats voor de montage van de

rubber steunschijf 19 de twee afstandsringen 18 op de uit-

Schroef de ronde moer

21 op de as en span deze met de pen-

Aanwijzing voor GWS 24-230 VX/GWS 24-230 JVX: Houd

rekening met meer krachtsinspanning bij het losdraaien van

Komstaalborstel of vlakstaalborstel

f Monteer voor werkzaamheden met de komstaal- of

vlakstaalborstel altijd de handbescherming 17.

De volgorde van de montage kunt u op de pagina met afbeel-

De komstaalborstel of vlakstaalborstel moet zo ver op de uit-

gaande as kunnen worden geschroefd, dat deze nauw aan-

sluit op de flens aan het einde van de schroefdraad van de uit-

gaande as. Span de komstaalborstel of vlakstaalborstel met

een steeksleutel vast.

Aanwijzing voor GWS 24-230 VX/GWS 24-230 JVX: Houd

rekening met meer krachtsinspanning bij het losdraaien van

het slijpgereedschap.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken die in deze ge-

bruiksaanwijzing worden genoemd.

Het toegestane toerental [min

] en de omtreksnelheid [m/s]

van de gebruikte slijpgereedschappen moeten minstens even

hoog zijn als de in de volgende tabel aangegeven waarden.

Let daarom op het toegestane toerental resp. de toegesta-

ne omtreksnelheid op het etiket van het slijpgereedschap.

OBJ_DOKU-27975-001.fm Page 72 Thursday, September 15, 2011 8:31 AMNederlands | 73 Bosch Power Tools 1 619 929 J27 | (15.9.11) Hoofdhandgreep draaien

f Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

De hoofdgreep 27 kan ten opzichte van het motorhuis 90 °

naar links of naar rechts worden gedraaid. Daardoor kunt u de

aan/uit-schakelaar voor bijzondere werkzaamheden in een

gunstige bedieningspositie brengen, bijvoorbeeld voor door-

slijpwerkzaamheden met de afzuigkap met geleidingsslede

23 of voor werkzaamheden met de linkerhand.

Trek de greepontgrendeling 28 in de richting van de pijl en

draai tegelijkertijd de hoofdhandgreep 27 in de gewenste

stand tot deze vastklikt.

Afzuiging van stof en spanen

f Stof van materialen zoals loodhoudende verf, enkele hout-

soorten, mineralen en metaal kunnen schadelijk voor de

gezondheid zijn. Aanraking of inademing van stof kan lei-

den tot allergische reacties en/of ziekten van de ademwe-

gen van de gebruiker of personen die zich in de omgeving

Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-

hout, gelden als kankerverwekkend, in het bijzonder in

combinatie met toevoegingsstoffen voor houtbehandeling

(chromaat en houtbeschermingsmiddelen). Asbesthou-

dend materiaal mag alleen door bepaalde vakmensen wor-

– Gebruik indien mogelijk een voor het materiaal ge-

schikte stofafzuiging.

– Zorg voor een goede ventilatie van de werkplek.

– Er wordt geadviseerd om een ademmasker met filter-

klasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te be-

werken materialen in acht.

f Voorkom ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

f Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type-

plaatje van het elektrische gereedschap. Met 230 V

aangeduide elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

Bij gebruik van het elektrische gereedschap met mobiele

stroomaggregaten (generatoren) die niet over voldoende ver-

mogensreserves of niet over een geschikte spanningsregeling

(met aanloopstroomversterking) beschikken, kan vermo-

gensverlies of atypisch gedrag bij het inschakelen optreden.

Let erop dat het door u gebruikte stroomaggregaat geschikt

is, vooral met betrekking tot netspanning en -frequentie.

Als u het elektrische gereedschap wilt inschakelen, duwt u

de aan/uit-schakelaar 3 naar voren en drukt u deze vervolgens

Voor het vastzetten van de ingedrukte aan/uit-schakelaar 3

schuift u de aan/uit-schakelaar 3 verder naar voren.

Als u het elektrische gereedschap wilt uitschakelen laat u de

aan/uit-schakelaar 3 los. Als deze vergrendeld is, drukt u de

aan/uit-schakelaar 3 kort in en laat u deze vervolgens los.

Schakelaar zonder vergrendeling

(verschilt per land):

Als u het elektrische gereedschap wilt inschakelen, duwt u

de aan/uit-schakelaar 3 naar voren en drukt u deze vervolgens

Als u het elektrische gereedschap wilt uitschakelen laat u de

aan/uit-schakelaar 3 los.

f Controleer de slijpgereedschappen voor het gebruik.

Het slijpgereedschap moet op de juiste wijze zijn ge-

monteerd en vrij kunnen draaien. Laat het slijpgereed-

schap minstens 1 minuut onbelast proefdraaien. Ge-

bruik geen beschadigde, niet-ronde of trillende

slijpgereedschappen. Beschadigde slijpgereedschappen

kunnen barsten of verwondingen veroorzaken.

Snelstop (GWS 24-230 VX/GWS 24-230 JVX)

Dit elektrisch gereedschap beschikt over

het Bosch Brake System, een gepatenteer-

de elektromechanische snelstop.

Bij het uitschakelen of bij onderbreking van

de stroomtoevoer wordt het slijpgereed-

schap binnen enkele seconden tot stilstand

gebracht. Daardoor is de uitlooptijd ca. 70 % korter dan bij

met haakse slijpmachines zonder snelstop en kan het elektri-

sche gereedschap eerder worden neergelegd.

Opmerking: Mocht de remwerking duidelijk minder worden,

is de uitlooprem uitgevallen. Het elektrische gereedschap

moet zo spoedig mogelijk aan de klantenservice worden ver-

zonden. Zie voor adressen het gedeelte „Klantenservice en

Nulspanningsbeveiliging

(3601H64U../3601H55U../3601H56U..)

De nulspanningsbeveiliging voorkomt ongecontroleerd star-

ten van het elektrische gereedschap na een onderbreking van

Als u het gereedschap opnieuw wilt inschakelen, zet u de

aan/uit-schakelaar 3 in de uitgeschakelde stand en schakelt u

het elektrische gereedschap opnieuw in.

Aanloopstroombegrenzing (GWS 24-230 JVX/

GWS 26-180 JBV/GWS 26-230 JBV)

De elektronische aanloopstroombegrenzing begrenst het ver-

mogen bij het inschakelen van het elektrische gereedschap

en maakt het gebruik met een zekering van 16 A mogelijk.

Opmerking: Als het elektrische gereedschap onmiddellijk na

het inschakelen met volledig toerental loopt, zijn de aanloop-

stroombegrenzing en de nulspanningsbeveiliging uitgevallen.

Het elektrische gereedschap moet zo spoedig mogelijk aan de

klantenservice worden verzonden. Zie voor adressen het ge-

deelte „Klantenservice en advies”.

Tips voor de werkzaamheden

f Voorzichtig bij het frezen van sleuven in dragende wan-

den. Zie het gedeelte „Bouwkundige aspecten”.

f Span het werkstuk in als het niet door het eigen ge-

f Belast het elektrische gereedschap niet zo sterk dat

het tot stilstand komt.

f Laat het elektrische gereedschap na sterke belasting

nog enkele minuten onbelast lopen om het inzetge-

reedschap te laten afkoelen.

f Slijp- en doorslijpschijven worden tijdens de werk-

zaamheden zeer heet. Raak deze niet aan voordat ze

f Gebruik het elektrische gereedschap niet met een

Opmerking: Trek de stekker uit het stopcontact als u het ge-

reedschap niet gebruikt. Het elektrische gereedschap heeft

een gering stroomverbruik als de stekker in het stopcontact

gestoken is en er netspanning aanwezig is, ook als het gereed-

schap uitgeschakeld is.

f Gebruik nooit doorslijpschijven voor afbraamwerk-

Met een werkhoek van 30° tot 40° krijgt u bij het afbramen

het beste werkresultaat. Beweeg het elektrische gereed-

schap met matige druk heen en weer. Het werkstuk wordt dan

niet te heet, verkleurt niet en krijgt geen groeven.

Met de lamellenschijf (toebehoren) kunt u ook gebogen op-

pervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk langere levensduur,

een lager geluidsniveau en lagere slijptemperaturen dan tradi-

tionele slijpschijven.

f Gebruik bij doorslijpwerkzaamheden met gebonden

slijpmiddelen altijd de beschermkap voor doorslijpen

Werk bij het doorslijpen met een matige voorwaartse bewe-

ging, aangepast aan het te bewerken materiaal. Oefen geen

druk op de doorslijpschijf uit, houdt deze niet schuin en laat

de schijf niet oscilleren.

Rem uitlopende doorslijpschijven niet af door er aan de zij-

kant tegen te drukken.

Met het elektrische ge-

reedschap moet altijd

tegenlopend worden ge-

slepen. Anders bestaat

het gevaar dat de machi-

ne ongecontroleerd uit

de zaaglijn wordt ge-

Profielen en vierkantbuizen kunt u het best bij de kleinste dia-

f Zorg bij doorslijpwerkzaamheden in steen voor een

voldoende stofafzuiging.

f Draag een stofmasker.

f Het elektrische gereedschap mag alleen worden ge-

bruik voor droog doorslijpen en droog schuren.

Gebruik voor het doorslijpen van steen bij voorkeur een dia-

mantdoorslijpschijf.

Bij gebruik van de afzuigkap voor doorslijpen met de gelei-

dingsslede 23 moet de stofzuiger voor het afzuigen van steen-

stof goedgekeurd zijn. Bosch levert geschikte stofzuigers.

OBJ_DOKU-27975-001.fm Page 74 Thursday, September 15, 2011 8:31 AMDansk | 75 Bosch Power Tools 1 619 929 J27 | (15.9.11) Schakel het elektrische

plaats het met het voor-

ste deel van de geleides-

lede op het werkstuk.

Duw het elektrische ge-

reedschap verder met

een matige voorwaartse

aan het te bewerken ma-

Bij het doorslijpen van bijzonder harde materialen, bijvoor-

beeld beton met veel kiezel, kan de diamantdoorslijpschijf

oververhit raken en daardoor beschadigd worden. Een krans

van vonken rond de diamantdoorslijpschijf geeft dit duidelijk

Onderbreek in dit geval het doorslijpen en laat de diamant-

doorslijpschijf bij maximaal toerental korte tijd onbelast lo-

pen om deze te laten afkoelen.

Een duidelijk verminderde werksnelheid en een krans van

vonken rond de slijpschijf duiden op een stomp geworden

diamantdoorslijpschijf. U kunt deze weer scherp maken door

kort te slijpen in abrasief materiaal, bijvoorbeeld kalkzand-

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1

of gelden landspecifieke bepalingen.

Deze voorschriften moeten beslist in acht worden genomen.

Raadpleeg voor het begin van de werkzaamheden de verant-

woordelijke bouwkundige, architect of met de leiding belaste

Onderhoud en service

Onderhoud en reiniging

f Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

f Houd het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

f Gebruik onder extreme gebruiksomstandigheden in-

dien mogelijk altijd een afzuiginstallatie. Blaas de ven-

tilatieopeningen regelmatig schoon en sluit het ge-

reedschap aan via een aardlekschakelaar. Tijdens het

bewerken van metalen kan geleidend stof in het elektri-

sche gereedschap terechtkomen. Daardoor kan de veilig-

heidsisolatie van het elektrische gereedschap worden ge-

Bewaar en behandel het toebehoren zorgvuldig.

Als de aansluitkabel moet worden vervangen, moeten deze

werkzaamheden door Bosch of een erkende klantenservice

voor Bosch elektrische gereedschappen worden uitgevoerd

om veiligheidsrisico’s te voorkomen.

Mocht het elektrische gereedschap ondanks zorgvuldige fa-

bricage- en testmethoden toch defect raken, dient de repara-

tie te worden uitgevoerd door een erkende klantenservice

voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

De medewerkers van onze klantenservice adviseren u graag

bij vragen over de aankoop, het gebruik en de instelling van

producten en toebehoren.

Elektrische gereedschappen, toebehoren en verpakkingen

moeten op een voor het milieu verantwoorde wijze worden

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG

over elektrische en elektronische oude ap-

paraten en de omzetting van de richtlijn in

nationaal recht moeten niet meer bruikbare

elektrische gereedschappen apart worden

ingezameld en op een voor het milieu ver-

antwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. Dansk
