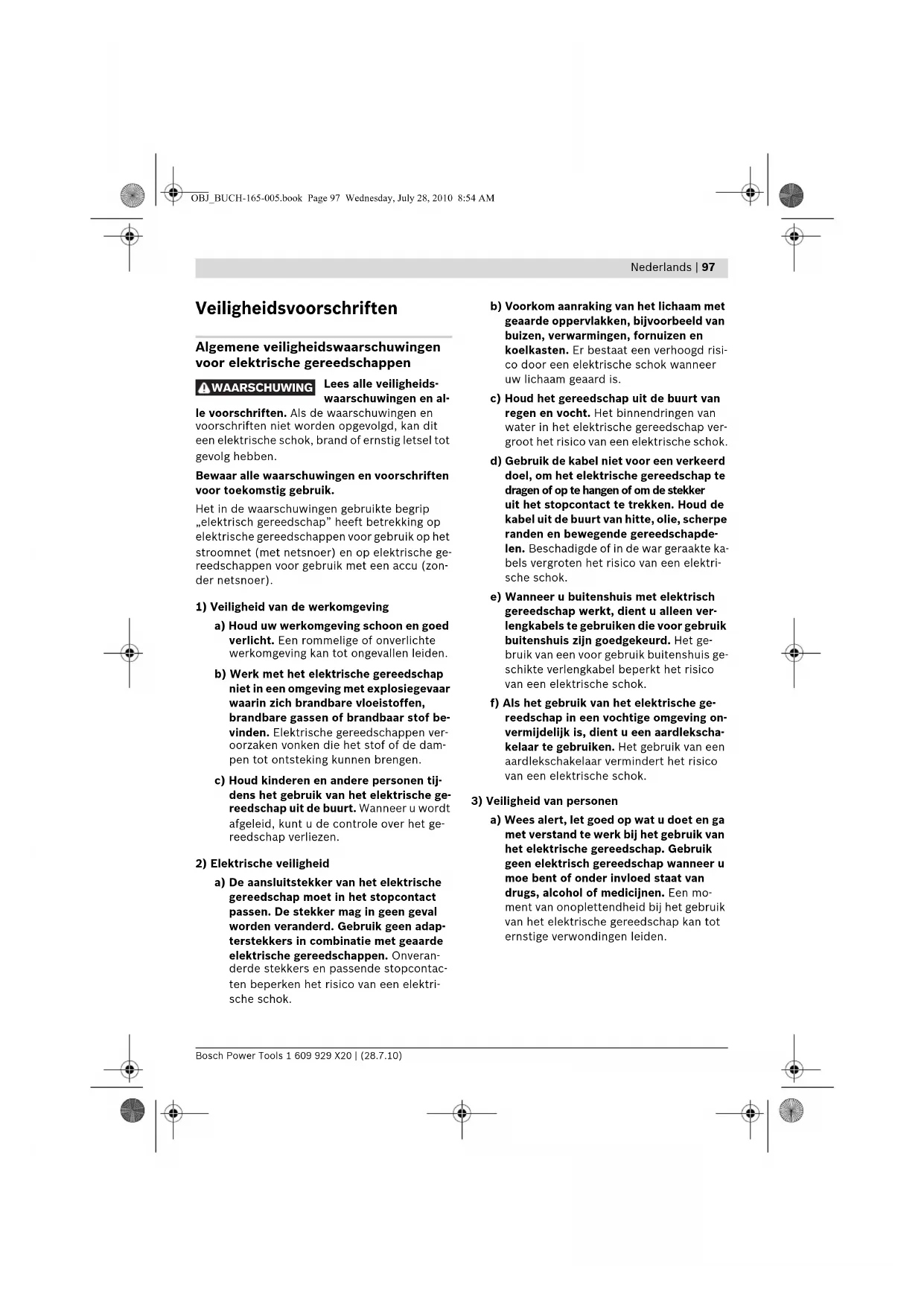

OBJ_BUCH-165-005.book Page 96 Wednesday, July 28, 2010 8:54 AMNederlands | 97 Bosch Power Tools 1 609 929 X20 | (28.7.10) nl

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen

voor elektrische gereedschappen

Lees alle veiligheids-

waarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel tot

Bewaar alle waarschuwingen en voorschriften

voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip

„elektrisch gereedschap” heeft betrekking op

elektrische gereedschappen voor gebruik op het

stroomnet (met netsnoer) en op elektrische ge-

reedschappen voor gebruik met een accu (zon-

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte

werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap

niet in een omgeving met explosiegevaar

waarin zich brandbare vloeistoffen,

brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen ver-

oorzaken vonken die het stof of de dam-

pen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tij-

dens het gebruik van het elektrische ge-

reedschap uit de buurt. Wanneer u wordt

afgeleid, kunt u de controle over het ge-

reedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact

passen. De stekker mag in geen geval

worden veranderd. Gebruik geen adap-

terstekkers in combinatie met geaarde

elektrische gereedschappen. Onveran-

derde stekkers en passende stopcontac-

ten beperken het risico van een elektri-

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van

buizen, verwarmingen, fornuizen en

koelkasten. Er bestaat een verhoogd risi-

co door een elektrische schok wanneer

uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van

water in het elektrische gereedschap ver-

groot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te

dragen of op te hangen of om de stekker

uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe

randen en bewegende gereedschapde-

len. Beschadigde of in de war geraakte ka-

bels vergroten het risico van een elektri-

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen ver-

lengkabels te gebruiken die voor gebruik

buitenshuis zijn goedgekeurd. Het ge-

bruik van een voor gebruik buitenshuis ge-

schikte verlengkabel beperkt het risico

van een elektrische schok.

f) Als het gebruik van het elektrische ge-

reedschap in een vochtige omgeving on-

vermijdelijk is, dient u een aardlekscha-

kelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico

van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van

het elektrische gereedschap. Gebruik

geen elektrisch gereedschap wanneer u

moe bent of onder invloed staat van

drugs, alcohol of medicijnen. Een mo-

ment van onoplettendheid bij het gebruik

van het elektrische gereedschap kan tot

ernstige verwondingen leiden.

WAARSCHUWING OBJ_BUCH-165-005.book Page 97 Wednesday, July 28, 2010 8:54 AM98 | Nederlands

1 609 929 X20 | (28.7.10) Bosch Power Tools

b) Draag persoonlijke beschermende uit-

rusting. Draag altijd een veiligheidsbril.

Het dragen van persoonlijke beschermen-

de uitrusting zoals een stofmasker, slip-

vaste werkschoenen, een veiligheidshelm

of gehoorbescherming, afhankelijk van de

aard en het gebruik van het elektrische ge-

reedschap, vermindert het risico van ver-

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap

uitgeschakeld is voordat u de stekker in

het stopcontact steekt of de accu aan-

sluit en voordat u het gereedschap op-

pakt of draagt. Wanneer u bij het dragen

van het elektrische gereedschap uw vin-

ger aan de schakelaar hebt of wanneer u

het gereedschap ingeschakeld op de

stroomvoorziening aansluit, kan dit tot

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektri-

sche gereedschap inschakelt. Een instel-

gereedschap of sleutel in een draaiend

deel van het gereedschap kan tot verwon-

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat

en steeds in evenwicht blijft. Daardoor

kunt u het elektrische gereedschap in on-

verwachte situaties beter onder controle

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd ha-

ren, kleding en handschoenen uit de

buurt van bewegende delen. Loshangen-

de kleding, lange haren en sieraden kun-

nen door bewegende delen worden mee-

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon-

teerd, dient u zich ervan te verzekeren

dat deze zijn aangesloten en juist wor-

den gebruikt. Het gebruik van een stofaf-

zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig ge-

bruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Ge-

bruik voor uw werkzaamheden het daar-

voor bestemde elektrische gereedschap.

Met het passende elektrische gereed-

schap werkt u beter en veiliger binnen het

aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elek-

trisch gereedschap dat niet meer kan wor-

den in- of uitgeschakeld, is gevaarlijk en

moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereed-

schap voordat u het gereedschap instelt,

toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voor-

komt onbedoeld starten van het elektri-

d) Bewaar niet-gebruikte elektrische ge-

reedschappen buiten bereik van kinde-

ren. Laat het gereedschap niet gebrui-

ken door personen die er niet mee

vertrouwd zijn en deze aanwijzingen niet

hebben gelezen. Elektrische gereed-

schappen zijn gevaarlijk wanneer deze

door onervaren personen worden ge-

e) Verzorg het elektrische gereedschap

zorgvuldig. Controleer of bewegende de-

len van het gereedschap correct functio-

neren en niet vastklemmen en of onder-

delen zodanig gebroken of beschadigd

zijn dat de werking van het elektrische

gereedschap nadelig wordt beïnvloed.

Laat deze beschadigde onderdelen voor

het gebruik repareren. Veel ongevallen

hebben hun oorzaak in slecht onderhou-

den elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhou-

den snijdende inzetgereedschappen met

scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

OBJ_BUCH-165-005.book Page 98 Wednesday, July 28, 2010 8:54 AMNederlands | 99

Bosch Power Tools 1 609 929 X20 | (28.7.10)

g) Gebruik elektrisch gereedschap, toebe-

horen, inzetgereedschappen en dergelij-

ke volgens deze aanwijzingen. Let daar-

bij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het ge-

bruik van elektrische gereedschappen

voor andere dan de voorziene toepassin-

gen kan tot gevaarlijke situaties leiden.

a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vak-

kundig personeel en alleen met originele

vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het ge-

reedschap in stand blijft.

Veiligheidsvoorschriften voor haakse

Algemene waarschuwingen voor slijpen, schu-

ren, borstelen en doorslijpen

f Dit elektrische gereedschap is bestemd

voor gebruik als slijpmachine, schuurmachi-

ne, borstelmachine en doorslijpmachine.

Neem alle waarschuwingen, aanwijzingen,

afbeeldingen en gegevens die u bij het elek-

trische gereedschap ontvangt in acht. Als u

de volgende aanwijzingen niet in acht neemt,

kunnen een elektrische schok, brand en/of

ernstig letsel het gevolg zijn.

f Dit elektrische gereedschap is niet geschikt

voor polijstwerkzaamheden. Toepassingen

waarvoor het elektrische gereedschap niet is

voorzien, kunnen gevaren en verwondingen

f Gebruik uitsluitend toebehoren dat door de

fabrikant speciaal voor dit elektrische ge-

reedschap is voorzien en geadviseerd. Het

feit dat u het toebehoren aan het elektrische

gereedschap kunt bevestigen, waarborgt nog

geen veilig gebruik.

f Het toegestane toerental van het inzetge-

reedschap moet minstens even hoog zijn als

het maximale toerental dat op het elektri-

sche gereedschap vermeld staat. Toebeho-

ren dat sneller draait dan toegestaan, kan

breken en wegvliegen.

f De buitendiameter en de dikte van het in-

zetgereedschap moeten overeenkomen met

de maatgegevens van het elektrische ge-

reedschap. Inzetgereedschappen met on-

juiste afmetingen kunnen niet voldoende af-

geschermd of gecontroleerd worden.

f Slijpschijven, flenzen, steunschijven en an-

der toebehoren moeten nauwkeurig op de

uitgaande as van het elektrische gereed-

schap passen. Inzetgereedschappen die niet

nauwkeurig op de uitgaande as van het elek-

trische gereedschap passen, draaien onge-

lijkmatig, trillen sterk en kunnen tot het ver-

lies van de controle leiden.

f Gebruik geen beschadigde inzetgereed-

schappen. Controleer voor het gebruik al-

tijd inzetgereedschappen zoals slijpschij-

ven op afsplinteringen en scheuren,

steunschijven op scheuren of sterke slijta-

ge en draadborstels op losse of gebroken

draden. Als het elektrische gereedschap of

het inzetgereedschap valt, dient u te con-

troleren of het beschadigd is, of gebruik

een onbeschadigd inzetgereedschap. Als u

het inzetgereedschap hebt gecontroleerd

en ingezet, laat u het elektrische gereed-

schap een minuut lang met het maximale

toerental lopen. Daarbij dient u en dienen

andere personen uit de buurt van het rond-

draaiende inzetgereedschap te blijven. Be-

schadigde inzetgereedschappen breken

meestal gedurende deze testtijd.

f Draag persoonlijke beschermende uitrus-

ting. Gebruik afhankelijk van de toepassing

een volledige gezichtsbescherming, oogbe-

scherming of veiligheidsbril. Draag voor zo-

ver van toepassing een stofmasker, een ge-

hoorbescherming, werkhandschoenen of

een speciaal schort dat kleine slijp- en ma-

teriaaldeeltjes tegenhoudt. Uw ogen moe-

ten worden beschermd tegen wegvliegende

deeltjes die bij verschillende toepassingen

ontstaan. Een stof- of adembeschermings-

masker moet het bij de toepassing ontstaan-

de stof filteren. Als u lang wordt blootgesteld

aan luid lawaai, kan uw gehoor worden be-

OBJ_BUCH-165-005.book Page 99 Wednesday, July 28, 2010 8:54 AM100 | Nederlands

1 609 929 X20 | (28.7.10) Bosch Power Tools

f Let erop dat andere personen zich op een

veilige afstand bevinden van de plaats waar

u werkt. Iedereen die de werkomgeving be-

treedt, moet persoonlijke beschermende

uitrusting dragen. Brokstukken van het

werkstuk of gebroken inzetgereedschappen

kunnen wegvliegen en verwondingen veroor-

zaken, ook buiten de directe werkomgeving.

f Houd het gereedschap alleen aan de geïso-

leerde greepvlakken vast als u werkzaam-

heden uitvoert waarbij het inzetgereed-

schap verborgen stroomleidingen of de

eigen stroomkabel kan raken. Contact met

een onder spanning staande leiding kan ook

metalen delen van het gereedschap onder

spanning zetten en tot een elektrische schok

f Houd de stroomkabel uit de buurt van

draaiende inzetgereedschappen. Als u de

controle over het elektrische gereedschap

verliest, kan de stroomkabel worden doorge-

sneden of meegenomen en uw hand of arm

kan in het ronddraaiende inzetgereedschap

f Leg het elektrische gereedschap nooit neer

voordat het inzetgereedschap volledig tot

stilstand is gekomen. Het draaiende inzetge-

reedschap kan in contact komen met het op-

pervlak, waardoor u de controle over het

elektrische gereedschap kunt verliezen.

f Laat het elektrische gereedschap niet lopen

terwijl u het draagt. Uw kleding kan door

toevallig contact met het draaiende inzetge-

reedschap worden meegenomen en het in-

zetgereedschap kan zich in uw lichaam bo-

f Reinig regelmatig de ventilatieopeningen

van het elektrische gereedschap. De motor-

ventilator trekt stof in het huis en een sterke

ophoping van metaalstof kan elektrische ge-

f Gebruik het elektrische gereedschap niet in

de buurt van brandbare materialen. Vonken

kunnen deze materialen ontsteken.

f Gebruik geen inzetgereedschappen waar-

voor vloeibare koelmiddelen vereist zijn.

Het gebruik van water of andere vloeibare

koelmiddelen kan tot een elektrische schok

Terugslag en bijbehorende waarschuwingen

f Terugslag is de plotselinge reactie als gevolg

van een vasthakend of geblokkeerd draaiend

inzetgereedschap, zoals een slijpschijf,

steunschijf, draadborstel, enz. Vasthaken of

blokkeren leidt tot abrupte stilstand van het

ronddraaiende inzetgereedschap. Daardoor

wordt een ongecontroleerd elektrisch ge-

reedschap tegen de draairichting van het in-

zetgereedschap versneld op de plaats van de

Als bijvoorbeeld een slijpschijf in het werk-

stuk vasthaakt of blokkeert, kan de rand van

de slijpschijf die in het werkstuk invalt, zich

vastgrijpen. Daardoor kan de slijpschijf uit-

breken of een terugslag veroorzaken. De

slijpschijf beweegt zich vervolgens naar de

bediener toe of van de bediener weg, afhan-

kelijk van de draairichting van de schijf op de

plaats van de blokkering. Hierbij kunnen slijp-

schijven ook breken.

Een terugslag is het gevolg van het verkeerd

gebruik of onjuiste gebruiksomstandigheden

van het elektrische gereedschap. Terugslag

kan worden voorkomen door geschikte voor-

zorgsmaatregelen, zoals hieronder beschre-

f Houd het elektrische gereedschap goed

vast en breng uw lichaam en uw armen in

een positie waarin u de terugslagkrachten

kunt opvangen. Gebruik altijd de extra

handgreep, indien aanwezig, om de grootst

mogelijke controle te hebben over terug-

slagkrachten of reactiemomenten bij het op

toeren komen. De bediener kan door ge-

schikte voorzorgsmaatregelen de terugslag-

en reactiekrachten beheersen.

f Breng uw hand nooit in de buurt van

draaiende inzetgereedschappen. Het inzet-

gereedschap kan bij de terugslag over uw

OBJ_BUCH-165-005.book Page 100 Wednesday, July 28, 2010 8:54 AMNederlands | 101

Bosch Power Tools 1 609 929 X20 | (28.7.10)

f Mijd met uw lichaam het gebied waarheen

het elektrische gereedschap bij een terug-

slag wordt bewogen. De terugslag drijft het

elektrische gereedschap in de richting die te-

gengesteld is aan de beweging van de slijp-

schijf op de plaats van de blokkering.

f Werk bijzonder voorzichtig in de buurt van

hoeken, scherpe randen, enz. Voorkom dat

inzetgereedschappen van het werkstuk te-

rugspringen en vastklemmen. Het rond-

draaiende inzetgereedschap neigt er bij hoe-

ken, scherpe randen of wanneer het

terugspringt toe om zich vast te klemmen.

Dit veroorzaakt een controleverlies of terug-

f Gebruik geen kettingblad of getand zaag-

blad. Zulke inzetgereedschappen veroorza-

ken vaak een terugslag of het verlies van de

controle over het elektrische gereedschap.

Bijzondere waarschuwingen voor slijp- en

doorslijpwerkzaamheden

f Gebruik uitsluitend het voor het elektrische

gereedschap toegestane slijptoebehoren

en de voor dit slijptoebehoren voorziene

beschermkap. Slijptoebehoren dat niet voor

het elektrische gereedschap is voorzien, kan

niet voldoende worden afgeschermd en is

f Dat wil zeggen dat het kleinst mogelijke

deel van het slijpgereedschap open naar de

bediener wijst. De beschermkap moet de be-

diener beschermen tegen brokstukken en

toevallig contact met het slijpgereedschap.

f Slijptoebehoren mag alleen worden ge-

bruikt voor de geadviseerde toepassings-

mogelijkheden. Bijvoorbeeld: slijp nooit

met het zijvlak van een doorslijpschijf.

Doorslijpschijven zijn bestemd voor materi-

aalafname met de rand van de schijf. Een zij-

waartse krachtinwerking op dit slijptoebeho-

ren kan het toebehoren breken.

f Gebruik altijd onbeschadigde spanflenzen

in de juiste maat en vorm voor de door u ge-

kozen slijpschijf. Geschikte flenzen steunen

de slijpschijf en verminderen zo het gevaar

van een slijpschijfbreuk. Flenzen voor door-

slijpschijven kunnen verschillen van de flen-

zen voor andere slijpschijven.

f Gebruik geen versleten slijpschijven van

grotere elektrische gereedschappen. Slijp-

schijven voor grotere elektrische gereed-

schappen zijn niet geconstrueerd voor de ho-

gere toerentallen van kleinere elektrische

gereedschappen en kunnen breken.

Overige bijzondere waarschuwingen voor

doorslijpwerkzaamheden

f Voorkom blokkeren van de doorslijpschijf

en te hoge aandrukkracht. Slijp niet over-

matig diep. Een overbelasting van de door-

slijpschijf vergroot de slijtage en de gevoelig-

heid voor kantelen of blokkeren en daardoor

de mogelijkheid van een terugslag of breuk

van het slijptoebehoren.

f Mijd de omgeving voor en achter de rond-

draaiende doorslijpschijf. Als u de doorslijp-

schijf in het werkstuk van u weg beweegt,

kan in het geval van een terugslag het elektri-

sche gereedschap met de draaiende schijf

rechtstreeks naar u toe worden geslingerd.

f Als de doorslijpschijf vastklemt of als u de

werkzaamheden onderbreekt, schakelt u

het elektrische gereedschap uit en houdt u

het rustig tot de schijf tot stilstand is geko-

men. Probeer nooit om de nog draaiende

doorslijpschijf uit de groef te trekken. An-

ders kan een terugslag het gevolg zijn. Stel

de oorzaak van het vastklemmen vast en

f Schakel het elektrische gereedschap niet

opnieuw in zolang het zich in het werkstuk

bevindt. Laat de doorslijpschijf eerst het

volledige toerental bereiken voordat u het

doorslijpen voorzichtig voortzet. Anders

kan de schijf vasthaken, uit het werkstuk

springen of een terugslag veroorzaken.

OBJ_BUCH-165-005.book Page 101 Wednesday, July 28, 2010 8:54 AM102 | Nederlands

1 609 929 X20 | (28.7.10) Bosch Power Tools

f Ondersteun platen of grote werkstukken

om het risico van een terugslag door een in-

geklemde doorslijpschijf te verminderen.

Grote werkstukken kunnen onder hun eigen

gewicht doorbuigen. Het werkstuk moet aan

beide zijden worden ondersteund, vlakbij de

slijpgroef en aan de rand.

f Wees bijzonder voorzichtig bij invallend

frezen in bestaande muren of andere plaat-

sen zonder voldoende zicht. De invallende

doorslijpschijf kan bij het doorslijpen van

gas- of waterleidingen, elektrische leidingen

of andere objecten een terugslag veroorza-

Bijzondere waarschuwingen voor schuurwerk-

f Gebruik geen schuurbladen met te grote af-

metingen, maar houd u aan de voorschrif-

ten van de fabrikant voor de maten van

schuurbladen. Schuurbladen die over de

rand van de steunschijf uitsteken, kunnen

verwondingen veroorzaken en kunnen tot

blokkeren, scheuren van de schuurbladen of

Bijzondere waarschuwingen voor werkzaam-

heden met draadborstels

f Houd er rekening mee dat de draadborstel

ook tijdens het normale gebruik draadstuk-

ken verliest. Overbelast de draden niet

door een te hoge aandrukkracht. Wegvlie-

gende draadstukken kunnen gemakkelijk

door dunne kleding en/of de huid dringen.

f Als het gebruik van een beschermkap wordt

geadviseerd, dient u te voorkomen dat be-

schermkap en draadborstel elkaar kunnen

raken. Vlakstaal- en komstaalborstels kun-

nen door aandrukkracht en centrifugaal-

krachten hun diameter vergroten.

Extra waarschuwingen

Draag een veiligheidsbril.

f Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen

op te sporen of raadpleeg het plaatselijke

energie- of waterleidingbedrijf. Contact met

elektrische leidingen kan tot brand of een

elektrische schok leiden. Beschadiging van

een gasleiding kan tot een explosie leiden.

Breuk van een waterleiding veroorzaakt ma-

teriële schade en kan een elektrische schok

f Ontgrendel de aan/uit-schakelaar en zet de-

ze in de uit-stand als de stroomvoorziening

wordt onderbroken, bijvoorbeeld door

stroomuitval of uit het stopcontact trekken

van de stekker. Daardoor wordt ongecontro-

leerd opnieuw starten voorkomen.

f Zet het werkstuk vast. Een met spanvoorzie-

ningen of een bankschroef vastgehouden

werkstuk wordt beter vastgehouden dan u

met uw hand kunt doen.

Lees alle veiligheidswaarschuwin-

gen en alle voorschriften. Als de

waarschuwingen en voorschriften

niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig

letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding

van het gereedschap open en laat deze pagina

opengevouwen terwijl u de gebruiksaanwijzing

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor

het doorslijpen, afbramen en borstelen van me-

taal en steen zonder gebruik van water.

Voor doorslijpwerkzaamheden met gebonden

slijpmiddelen moet een speciale beschermkap

voor doorslijpen worden gebruikt.

Bij doorslijpwerkzaamheden in steen moet voor

voldoende stofafzuiging worden gezorgd.

Met toegelaten slijpgereedschappen kan het

elektrische gereedschap voor schuurwerkzaam-

heden met schuurpapier worden gebruikt.

OBJ_BUCH-165-005.book Page 102 Wednesday, July 28, 2010 8:54 AMNederlands | 103

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Afgebeelde componenten

De componenten zijn genummerd zoals op de

afbeelding van het elektrische gereedschap op

de pagina met afbeeldingen.

1 Ontgrendelingshendel voor beschermkap

2 Blokkeerknop uitgaande as

3 Stelwiel vooraf instelbaar toerental

(GWS 15-125 CIEH/GWS 15-125 CITH)

4 Aan/uit-schakelaar

5 Extra handgreep (geïsoleerd greepvlak)

7 Afzuigkap voor schuren*

8 Opnameflens met O-ring

9 Hardmetalen komschijf*

12 Beschermkap voor schuren

14 Beschermkap voor doorslijpen*

17 Rubber steunschijf*

21 Afzuigkap voor doorslijpen met

22 Diamantdoorslijpschijf*

23 Handgreep (geïsoleerd greepvlak)

* Niet elk afgebeeld en beschreven toebehoren wordt

standaard meegeleverd. Het volledige toebehoren

vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens

Het A-gewogen geluidsniveau van het gereed-

schap bedraagt kenmerkend: geluidsdrukniveau

91 dB(A); geluidsvermogenniveau 102 dB(A).

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie

richtingen) bepaald volgens EN 60745:

Slijpen aan de oppervlakte (afbramen): trilling-

Schuren met schuurblad: trillingsemissiewaarde

, onzekerheid K=1,5 m/s

Het in deze gebruiksaanwijzing vermelde tril-

lingsniveau is gemeten met een volgens

EN 60745 genormeerde meetmethode en kan

worden gebruikt om elektrische gereedschap-

pen met elkaar te vergelijken. Het is ook ge-

schikt voor een voorlopige inschatting van de

Het aangegeven trillingsniveau representeert de

voornaamste toepassingen van het elektrische

gereedschap. Als echter het elektrische gereed-

schap wordt gebruikt voor andere toepassin-

gen, met afwijkende inzetgereedschappen of

onvoldoende onderhoud, kan het trillingsniveau

afwijken. Dit kan de trillingsbelasting gedurende

de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillings-

belasting moet ook rekening worden gehouden

met de tijd waarin het gereedschap uitgescha-

keld is, of waarin het gereedschap wel loopt,

maar niet werkelijk wordt gebruikt. Dit kan de

trillingsbelasting gedurende de gehele arbeids-

periode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter be-

scherming van de bediener tegen het effect van

trillingen vast, zoals: Onderhoud van elektrische

gereedschappen en inzetgereedschappen,

warm houden van de handen, organisatie van

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat

het onder „Technische gegevens” beschreven

product voldoet aan de volgende normen en

normatieve documenten: EN 60745 volgens de

bepalingen van de richtlijnen 2004/108/EG en

Technisch dossier bij:

max. slijpschijfdiameter

Schroefdraad uitgaande as

max. lengte schroefdraad uitgaande as

Terugslaguitschakeling

Nulspanningsbeveiliging

Aanloopstroombegrenzing

Vooraf instelbaar toerental

/II /II /II /II De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende

uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige

elektrische gereedschappen kunnen afwijken.

Dr. Egbert Schneider

Beschermingsvoorzieningen monteren

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

Opmerking: Na breuk van de slijpschijf tijdens

het gebruik of bij beschadiging van de opname-

voorzieningen van de beschermkap of van het

elektrische gereedschap moet het gereedschap

zo spoedig mogelijk aan de klantenservice wor-

den gestuurd. Zie voor adressen het gedeelte

„Klantenservice en advies“.

Beschermkap voor schuren

Plaats de beschermkap 12

overeenkomstig de afbeel-

ding op de ashals. De drie-

hoeksmarkeringen van de

overeenkomen met de bij-

Druk de beschermkap 12

op de ashals tot de kraag

van de beschermkap op de

flens van het elektrische

gereedschap zit en draai

de beschermkap tot deze duidelijk hoorbaar

Pas de positie van de beschermkap 12 aan de ei-

sen van de bewerking aan. Druk daarvoor de

ontgrendelingshendel 1 omhoog en draai de be-

schermkap 12 in de gewenste stand.

f Stel de beschermkap 12 zo in dat er geen

vonken in de richting van de bediener vlie-

f De beschermkap 12 mag alleen kunnen wor-

den verdraaid terwijl de ontgrendelingshen-

del 1 wordt bediend. Anders mag u het elek-

trische gereedschap in geen geval verder

gebruiken, maar moet u het aan de de klan-

tenservice versturen.

Opmerking: De codeernokken op de bescherm-

kap 12 zorgen ervoor dat er alleen een bij het

elektrische gereedschap passende bescherm-

kap gemonteerd kan worden.

Beschermkap voor doorslijpen

f Gebruik bij doorslijpwerkzaamheden met

gebonden slijpmiddelen altijd de bescherm-

kap voor doorslijpen 14.

f Zorg bij doorslijpwerkzaamheden in steen

voor een voldoende stofafzuiging.

De afzuigkap voor doorslijpen 14 wordt net als

de beschermkap voor schuren 12 gemonteerd.

Afzuigkap voor doorslijpen met geleidingsslede

De afzuigkap voor doorslijpen met geleidingssle-

de 21 wordt net als de beschermkap voor schu-

Afzuigkap voor schuren

Voor het stofarm schuren van verf, lak en kunst-

stoffen in combinatie met hardmetalen kom-

schijven 9 of de rubber steunschijf 17 met

schuurblad 18 kunt u de afzuigkap 7 gebruiken.

De afzuigkap 7 is niet geschikt voor het bewer-

Op de afzuigkap 7 kunt u een geschikte Bosch-

stofzuiger aansluiten.

7 wordt net als de beschermkap 12

gemonteerd. De borstelkrans kan worden ver-

f Gebruik het elektrische gereedschap alleen

met de extra handgreep 5.

Schroef de extra handgreep 5 afhankelijk van de

werkwijze rechts of links op het voorste deel van

f Monteer voor werkzaamheden met de rub-

ber steunschijf 17, komstaalborstel, vlaks-

taalborstel of lamellenschijf altijd de hand-

Bevestig de handbescherming 16 met de extra

Slijpgereedschappen monteren

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

OBJ_BUCH-165-005.book Page 105 Wednesday, July 28, 2010 8:54 AM106 | Nederlands

1 609 929 X20 | (28.7.10) Bosch Power Tools

f Slijp- en doorslijpschijven worden tijdens

de werkzaamheden zeer heet. Raak deze

niet aan voordat ze zijn afgekoeld.

Reinig de uitgaande as 6 en alle te monteren de-

Druk voor het vastspannen en losdraaien van de

slijpgereedschappen op de blokkeerknop 2 om

de uitgaande as vast te zetten.

f Bedien de blokkeerknop alleen als de uit-

gaande as stilstaat. Anders kan het elektri-

sche gereedschap beschadigd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen.

De gatdiameter moet bij de opnameflens passen.

Gebruik geen adapters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschij-

ven op dat de draairichtingpijl op de diamant-

doorslijpschijf en de draairichting van het elek-

trische gereedschap (zie draairichtingpijl op de

voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina

met afbeeldingen zien.

Voor het bevestigen van de slijp- of doorslijp-

schijf schroeft u de spanmoer 10 op de as en

spant u de spanmoer met de pensleutel, zie het

gedeelte „Snelspanmoer”.

f Controleer na de montage van het slijpge-

reedschap en vóór het inschakelen of het

slijpgereedschap correct is gemonteerd en

vrij kan draaien. Controleer dat het schuur-

gereedschap de beschermkap of andere de-

In de opnameflens 8 is rondom

de centreerkraag een kunst-

stof onderdeel (O-ring) inge-

zet. Als de O-ring ontbreekt of

beschadigd is, moet deze be-

slist worden vervangen (zaak-

nummer 1 600 210 039), voor-

dat de opnameflens 8

f Monteer voor werkzaamheden met de la-

mellenschijf altijd de handbescherming 16.

f Monteer voor werkzaamheden met de rub-

ber steunschijf 17 altijd de handbescher-

De volgorde van de montage kunt u op de pagina

met afbeeldingen zien.

Schroef de ronde moer 19 op de as en span de-

ze met de pensleutel.

Komstaalborstel of vlakstaalborstel

f Monteer voor werkzaamheden met de kom-

staal- of vlakstaalborstel altijd de handbe-

De volgorde van de montage kunt u op de pagina

met afbeeldingen zien.

De komstaalborstel of vlakstaalborstel moet zo

ver op de uitgaande as kunnen worden ge-

schroefd, dat deze nauw aansluit op de flens

aan het einde van de schroefdraad van de uit-

gaande as. Span de komstaalborstel of vlaks-

taalborstel met een steeksleutel vast.

Voor het eenvoudig wisselen van slijpgereed-

schappen zonder hulpgereedschap kunt u in

plaats van de spanmoer 10 de snelspanmoer 11

f De snelspanmoer 11 mag alleen worden ge-

bruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspan-

moer 11 die helemaal in orde is.

Let er bij het vastschroeven op dat de zijde

met het opschrift van de snelspanmoer 11 niet

naar de slijpschijf wijst. De pijl moet naar de

indexmarkering 24 wijzen.

Druk op de asblokkeer-

knop 2 om de uitgaan-

de as vast te zetten.

vast te draaien, draait

u de slijpschijf krachtig

met de wijzers van de

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Een op de juiste ma-

nier bevestigde en on-

beschadigde snelspan-

moer kunt u losdraaien

door de kartelring te-

gen de wijzers van de

klok in met de hand los

Draai een vastzittende

met een tang los, maar

gebruik de pensleutel. Plaats de pensleutel zo-

als op de afbeelding getoond.

Toegestane slijpgereedschappen

U kunt alle schuurgereedschappen gebruiken

die in deze gebruiksaanwijzing worden ge-

Het toegestane toerental [min

nelheid [m/s] van de gebruikte slijpgereed-

schappen moeten minstens even hoog zijn als

de in de volgende tabel aangegeven waarden.

Let daarom op het toegestane toerental resp.

de toegestane omtreksnelheid op het etiket

van het slijpgereedschap.

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

zaamheden met de afzuigkap met geleidingssle-

de 21 of voor werkzaamheden met de linkerhand.

Draai de vier schroeven helemaal naar buiten.

Draai de machinekop voorzichtig en zonder de-

ze van het machinehuis te nemen in de nieuwe

stand. Draai de vier schroeven weer vast.

Afzuiging van stof en spanen

f Stof van materialen zoals loodhoudende verf,

enkele houtsoorten, mineralen en metaal

kunnen schadelijk voor de gezondheid zijn.

Aanraking of inademing van stof kan leiden

tot allergische reacties en/of ziekten van de

ademwegen van de gebruiker of personen

die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van ei-

ken- en beukenhout, gelden als kankerver-

wekkend, in het bijzonder in combinatie met

toevoegingsstoffen voor houtbehandeling

(chromaat en houtbeschermingsmiddelen).

Asbesthoudend materiaal mag alleen door

bepaalde vakmensen worden bewerkt.

– Gebruik indien mogelijk een voor het ma-

teriaal geschikte stofafzuiging.

– Zorg voor een goede ventilatie van de

– Er wordt geadviseerd om een ademmas-

ker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften

voor de te bewerken materialen in acht.

f Voorkom ophoping van stof op de werk-

plek. Stof kan gemakkelijk ontbranden.

f Let op de netspanning! De spanning van de

stroombron moet overeenkomen met de ge-

gevens op het typeplaatje van het elektri-

sche gereedschap. Met 230 V aangeduide

elektrische gereedschappen kunnen ook

met 220 V worden gebruikt.

Bij gebruik van het elektrische gereedschap met

mobiele stroomaggregaten (generatoren) die

niet over voldoende vermogensreserves of niet

over een geschikte spanningsregeling (met aan-

loopstroomversterking) beschikken, kan vermo-

gensverlies of atypisch gedrag bij het inschake-

Let erop dat het door u gebruikte stroomaggre-

gaat geschikt is, vooral met betrekking tot net-

spanning en -frequentie.

Als u het elektrische gereedschap wilt inschake-

len, duwt u de aan/uit-schakelaar 4 naar voren

en drukt u deze vervolgens in.

Voor het vastzetten van de ingedrukte aan/uit-

schakelaar 4 schuift u de aan/uit-schakelaar 4

Als u het elektrische gereedschap wilt uitscha-

kelen laat u de aan/uit-schakelaar 4 los. Als deze

vergrendeld is, drukt u de aan/uit-schakelaar 4

kort in en laat u deze vervolgens los.

Schakelaar zonder vergrendeling

(verschilt per land):

Als u het elektrische gereedschap wilt inschake-

len, duwt u de aan/uit-schakelaar 4 naar voren

en drukt u deze vervolgens in.

Als u het elektrische gereedschap wilt uitscha-

kelen laat u de aan/uit-schakelaar 4 los.

f Controleer de slijpgereedschappen voor

het gebruik. Het slijpgereedschap moet op

de juiste wijze zijn gemonteerd en vrij kun-

nen draaien. Laat het slijpgereedschap min-

stens 1 minuut onbelast proefdraaien. Ge-

bruik geen beschadigde, niet-ronde of

trillende slijpgereedschappen. Beschadigde

slijpgereedschappen kunnen barsten of ver-

wondingen veroorzaken.

Terugslaguitschakeling

Bij een plotselinge daling van het

toerental, bijvoorbeeld blokkeren

tijdens doorslijpen, wordt de

stroomtoevoer naar de motor

elektronisch onderbroken.

Als u het gereedschap opnieuw wilt inschake-

len, zet u de aan/uit-schakelaar 4 in de uitge-

schakelde stand en schakelt u het elektrische

gereedschap opnieuw in.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecon-

troleerd starten van het elektrische gereed-

schap na een onderbreking van de stroomtoe-

Als u het gereedschap opnieuw wilt inschake-

len, zet u de aan/uit-schakelaar 4 in de uitge-

schakelde stand en schakelt u het elektrische

gereedschap opnieuw in.

Aanloopstroombegrenzing

De elektronische aanloopstroombegrenzing be-

grenst het vermogen bij het inschakelen van het

elektrische gereedschap en maakt het gebruik

met een zekering van 16 A mogelijk.

Opmerking: Als het elektrische gereedschap on-

middellijk na het inschakelen met volledig toe-

rental loopt, zijn de aanloopstroombegrenzing,

de nulspanningsbeveiliging en de terugslaguit-

schakeling uitgevallen. Het elektrische gereed-

schap moet zo spoedig mogelijk aan de klanten-

service worden verzonden. Zie voor adressen

het gedeelte „Klantenservice en advies“.

De constant-electronic houdt het toerental bij

onbelast en belast lopen vrijwel constant en

waarborgt een gelijkmatige arbeidscapaciteit.

OBJ_BUCH-165-005.book Page 108 Wednesday, July 28, 2010 8:54 AMNederlands | 109

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Vooraf instelbaar toerental (GWS 15-125 CIEH/GWS 15-125 CITH)

Met het stelwiel voor het vooraf instellen van het toerental 3 kunt u het benodigde toerental vooraf

instellen, ook terwijl de machine loopt.

De gegevens in de volgende tabel zijn geadviseerde waarden.

Tips voor de werkzaamheden

f Voorzichtig bij het frezen van sleuven in

dragende wanden. Zie het gedeelte „Bouw-

f Span het werkstuk in als het niet door het

eigen gewicht stabiel ligt.

f Belast het elektrische gereedschap niet zo

sterk dat het tot stilstand komt.

f Laat het elektrische gereedschap na sterke

belasting nog enkele minuten onbelast lo-

pen om het inzetgereedschap te laten af-

f Slijp- en doorslijpschijven worden tijdens

de werkzaamheden zeer heet. Raak deze

niet aan voordat ze zijn afgekoeld.

f Gebruik het elektrische gereedschap niet

met een doorslijpstandaard.

f Gebruik nooit doorslijpschijven voor af-

Met een werkhoek van 30° tot 40° krijgt u bij

het afbramen het beste werkresultaat. Beweeg

het elektrische gereedschap met matige druk

heen en weer. Het werkstuk wordt dan niet te

heet, verkleurt niet en krijgt geen groeven.

Met de lamellenschijf (toebehoren) kunt u ook

gebogen oppervlakken en profielen bewerken.

Lamellenschijven hebben een aanzienlijk lange-

re levensduur, een lager geluidsniveau en lagere

slijptemperaturen dan traditionele slijpschijven.

f Gebruik bij doorslijpwerkzaamheden met

gebonden slijpmiddelen altijd de bescherm-

kap voor doorslijpen 14.

Werk bij het doorslijpen met een matige voor-

waartse beweging, aangepast aan het te bewer-

ken materiaal. Oefen geen druk op de doorslijp-

schijf uit, houdt deze niet schuin en laat de

schijf niet oscilleren.

Rem uitlopende doorslijpschijven niet af door er

aan de zijkant tegen te drukken.

Profielen en vierkantbuizen kunt u het best bij

de kleinste diameter doorslijpen.

Materiaal Gebruik Inzetgereedschap Positie stelwiel 3

Metaal Verf verwijderen Schuurblad 2 – 3

Hout, metaal Borstelen, ontroesten Komstaalborstel, schuurblad 3

Metaal, steen Schuren Slijpschijf 4 – 6

Metaal Afbramen Slijpschijf 6

Steen Doorslijpen Doorslijpschijf en geleidingsslede

(doorslijpen van steen is alleen

met geleidingsslede toegestaan)

f Zorg bij doorslijpwerkzaamheden in steen

voor een voldoende stofafzuiging.

f Draag een stofmasker.

f Het elektrische gereedschap mag alleen

worden gebruik voor droog doorslijpen en

Gebruik voor het doorslijpen van steen bij voor-

keur een diamantdoorslijpschijf.

Bij gebruik van de afzuigkap voor doorslijpen

met de geleidingsslede 21 moet de stofzuiger

voor het afzuigen van steenstof goedgekeurd

zijn. Bosch levert geschikte stofzuigers.

Schakel het elektri-

in en plaats het met

Bij het doorslijpen van bijzonder harde materia-

len, bijvoorbeeld beton met veel kiezel, kan de

diamantdoorslijpschijf oververhit raken en daar-

door beschadigd worden. Een krans van vonken

rond de diamantdoorslijpschijf geeft dit duide-

Onderbreek in dit geval het doorslijpen en laat

de diamantdoorslijpschijf bij maximaal toerental

korte tijd onbelast lopen om deze te laten afkoe-

Een duidelijk verminderde werksnelheid en een

krans van vonken rond de slijpschijf duiden op

een stomp geworden diamantdoorslijpschijf. U

kunt deze weer scherp maken door kort te slij-

pen in abrasief materiaal, bijvoorbeeld kalk-

Bouwkundige aspecten

Voor sleuven in dragende muren geldt norm

DIN 1053 deel 1 of gelden landspecifieke bepa-

Deze voorschriften moeten beslist in acht wor-

den genomen. Raadpleeg voor het begin van de

werkzaamheden de verantwoordelijke bouw-

kundige, architect of met de leiding belaste

Onderhoud en service

Onderhoud en reiniging

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het

f Houd het elektrische gereedschap en de

ventilatieopeningen altijd schoon om goed

en veilig te werken.

f Gebruik onder extreme gebruiksomstandig-

heden indien mogelijk altijd een afzuigin-

stallatie. Blaas de ventilatieopeningen re-

gelmatig schoon en sluit het gereedschap

aan via een aardlekschakelaar. Tijdens het

bewerken van metalen kan geleidend stof in

het elektrische gereedschap terechtkomen.

Daardoor kan de veiligheidsisolatie van het

elektrische gereedschap worden geschaad.

Bewaar en behandel het toebehoren zorgvuldig.

Mocht het elektrische gereedschap ondanks

zorgvuldige fabricage- en testmethoden toch de-

fect raken, dient de reparatie te worden uitge-

voerd door een erkende klantenservice voor

Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervan-

gingsonderdelen altijd het uit tien cijfers be-

staande zaaknummer volgens het typeplaatje

van het elektrische gereedschap.

OBJ_BUCH-165-005.book Page 110 Wednesday, July 28, 2010 8:54 AMNederlands | 111

Bosch Power Tools 1 609 929 X20 | (28.7.10)

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen

over reparatie en onderhoud van uw product en

over vervangingsonderdelen. Explosietekenin-

gen en informatie over vervangingsonderdelen

De medewerkers van onze klantenservice advi-

seren u graag bij vragen over de aankoop, het

gebruik en de instelling van producten en toebe-

Elektrische gereedschappen, toebehoren en

verpakkingen moeten op een voor het milieu ver-

antwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen niet bij het

Alleen voor landen van de EU:

Volgens de Europese richtlijn

2002/96/EG over elektrische en

elektronische oude apparaten en

de omzetting van de richtlijn in na-

tionaal recht moeten niet meer

bruikbare elektrische gereed-

schappen apart worden ingezameld en op een

voor het milieu verantwoorde wijze worden her-

Wijzigingen voorbehouden.
