KÄYTTÖOHJE GWS 24230 LVI BOSCH

fi Alkuperäiset ohjeet

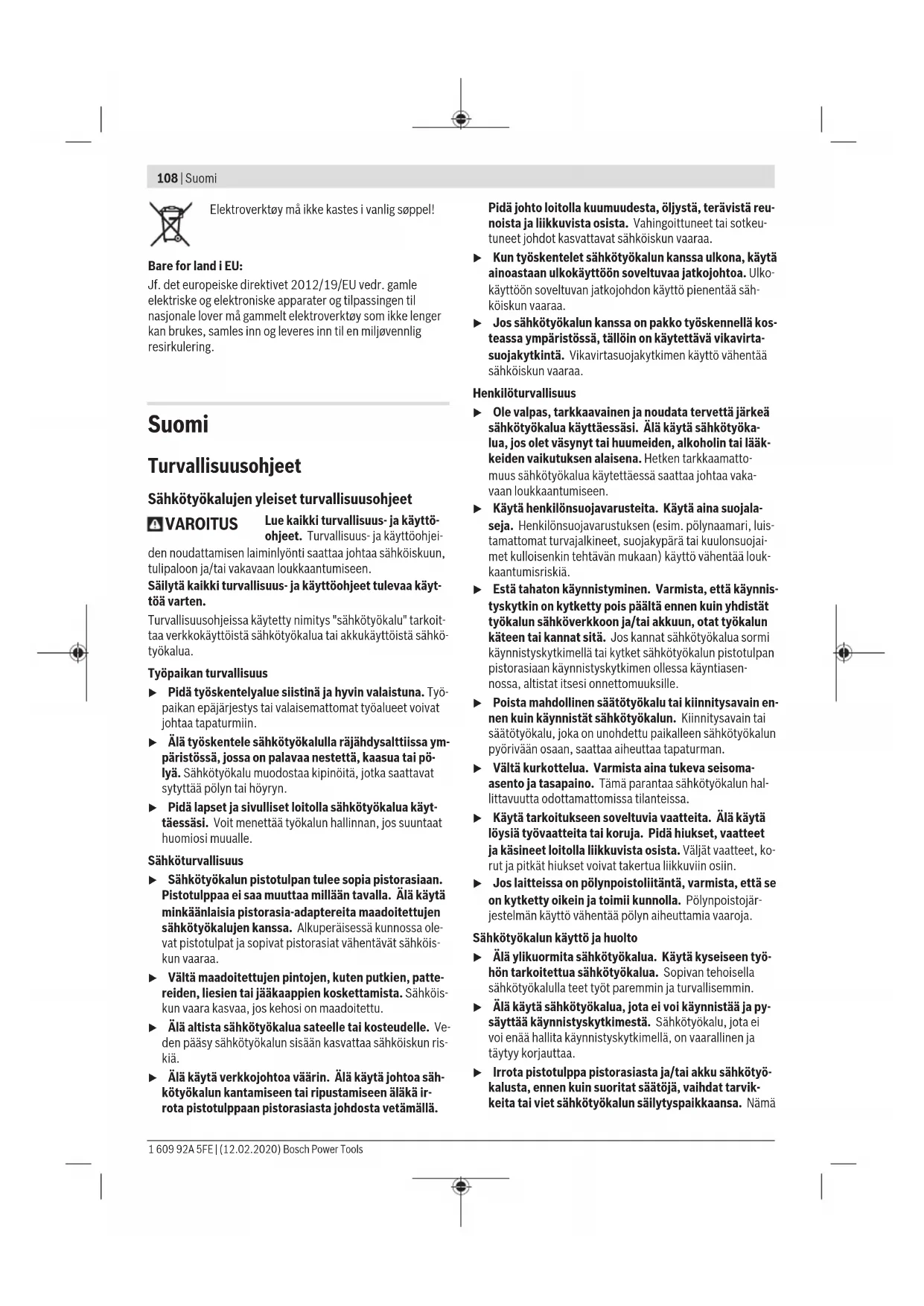

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS Lue kaikki turvallisuus- ja käyttö-

ohjeet. Turvallisuus- ja käyttöohjei-

den noudattamisen laiminlyönti saattaa johtaa sähköiskuun,

tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja käyttöohjeet tulevaa käyt-

Turvallisuusohjeissa käytetty nimitys "sähkötyökalu" tarkoit-

taa verkkokäyttöistä sähkötyökalua tai akkukäyttöistä sähkö-

Työpaikan turvallisuus u Pidä työskentelyalue siistinä ja hyvin valaistuna. Työ- paikan epäjärjestys tai valaisemattomat työalueet voivat

johtaa tapaturmiin. u Älä työskentele sähkötyökalulla räjähdysalttiissa ym- päristössä, jossa on palavaa nestettä, kaasua tai pö-

lyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryn. u Pidä lapset ja sivulliset loitolla sähkötyökalua käyt- täessäsi. Voit menettää työkalun hallinnan, jos suuntaat

Sähköturvallisuus u Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

minkäänlaisia pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole-

vat pistotulpat ja sopivat pistorasiat vähentävät sähköis-

kun vaaraa. u Vältä maadoitettujen pintojen, kuten putkien, patte- reiden, liesien tai jääkaappien koskettamista. Sähköis-

kun vaara kasvaa, jos kehosi on maadoitettu. u Älä altista sähkötyökalua sateelle tai kosteudelle. Ve- den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris-

kiä. u Älä käytä verkkojohtoa väärin. Älä käytä johtoa säh- kötyökalun kantamiseen tai ripustamiseen äläkä ir-

rota pistotulppaan pistorasiasta johdosta vetämällä.

Pidä johto loitolla kuumuudesta, öljystä, terävistä reu-

noista ja liikkuvista osista. Vahingoittuneet tai sotkeu-

tuneet johdot kasvattavat sähköiskun vaaraa. u Kun työskentelet sähkötyökalun kanssa ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulko-

käyttöön soveltuvan jatkojohdon käyttö pienentää säh-

köiskun vaaraa. u Jos sähkötyökalun kanssa on pakko työskennellä kos- teassa ympäristössä, tällöin on käytettävä vikavirta-

suojakytkintä. Vikavirtasuojakytkimen käyttö vähentää

Henkilöturvallisuus u Ole valpas, tarkkaavainen ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyöka-

lua, jos olet väsynyt tai huumeiden, alkoholin tai lääk-

keiden vaikutuksen alaisena. Hetken tarkkaamatto-

muus sähkötyökalua käytettäessä saattaa johtaa vaka-

vaan loukkaantumiseen. u Käytä henkilönsuojavarusteita. Käytä aina suojala- seja. Henkilönsuojavarustuksen (esim. pölynaamari, luis-

tamattomat turvajalkineet, suojakypärä tai kuulonsuojai-

met kulloisenkin tehtävän mukaan) käyttö vähentää louk-

kaantumisriskiä. u Estä tahaton käynnistyminen. Varmista, että käynnis- tyskytkin on kytketty pois päältä ennen kuin yhdistät

työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan käynnistyskytkimen ollessa käyntiasen-

nossa, altistat itsesi onnettomuuksille. u Poista mahdollinen säätötyökalu tai kiinnitysavain en- nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai

säätötyökalu, joka on unohdettu paikalleen sähkötyökalun

pyörivään osaan, saattaa aiheuttaa tapaturman. u Vältä kurkottelua. Varmista aina tukeva seisoma- asento ja tasapaino. Tämä parantaa sähkötyökalun hal-

littavuutta odottamattomissa tilanteissa. u Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet

ja käsineet loitolla liikkuvista osista. Väljät vaatteet, ko-

rut ja pitkät hiukset voivat takertua liikkuviin osiin. u Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojär-

jestelmän käyttö vähentää pölyn aiheuttamia vaaroja.

Sähkötyökalun käyttö ja huolto u Älä ylikuormita sähkötyökalua. Käytä kyseiseen työ- hön tarkoitettua sähkötyökalua. Sopivan tehoisella

sähkötyökalulla teet työt paremmin ja turvallisemmin. u Älä käytä sähkötyökalua, jota ei voi käynnistää ja py- säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

voi enää hallita käynnistyskytkimellä, on vaarallinen ja

täytyy korjauttaa. u Irrota pistotulppa pistorasiasta ja/tai akku sähkötyö- kalusta, ennen kuin suoritat säätöjä, vaihdat tarvik-

keita tai viet sähkötyökalun säilytyspaikkaansa. Nämä 1 609 92A 5FE | (12.02.2020) Bosch Power ToolsSuomi | 109

varotoimenpiteet estävät sähkötyökalun tahattoman

u Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden käyt-

tää sähkötyökalua, joilla ei ole tarvittavaa käyttökoke-

musta tai jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-

u Pidä sähkötyökalut hyvässä kunnossa. Tarkista liikku-

vat osat virheellisen kohdistuksen tai jumittumisen

varalta. Varmista, ettei sähkötyökalussa ole murtu-

neita osia tai muita toimintaa haittaavia vikoja. Jos

havaitset vikoja, korjauta sähkötyökalu ennen käyt-

töä. Monet tapaturmat johtuvat huonosti huolletuista

u Pidä leikkausterät terävinä ja puhtaina. Asianmukai-

sesti huolletut leikkaustyökalut, joiden leikkausreunat

ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hal-

u Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne.

näiden ohjeiden, käyttöolosuhteiden ja työtehtävän

mukaisesti. Sähkötyökalun määräystenvastainen käyttö

saattaa aiheuttaa vaaratilanteita.

u Sähkötyökalun saa korjata vain valtuutettu huoltoa-

sentaja. Korjaustöihin saa käyttää vain alkuperäisiä

varaosia. Tämä varmistaa sen, että sähkötyökalu pysyy

Kulmahiomakoneen turvallisuusohjeet

Laikkahiontaa, hiomakarahiontaa, teräsharjausta ja

katkaisuleikkausta koskevat yleiset turvallisuusohjeet

u Tämä sähkötyökalu on tarkoitettu laikkahionta-, pyö-

röhionta-, teräsharjaus- ja katkaisutöihin. Lue kaikki

tämän sähkötyökalun mukana toimitetut varoitukset,

ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjei-

den noudattamisen laiminlyönti saattaa aiheuttaa säh-

köiskun, tulipalon ja/tai vakavan loukkaantumisen.

u Tätä sähkötyökalua ei suositella tiettyihin tehtäviin,

esimerkiksi kiillotustöihin. Sähkötyökalun käyttötarkoi-

tuksen vastaiset työt voivat aiheuttaa vaaratilanteita ja ta-

u Käytä vain työkalun valmistajan suunnittelemia ja suo-

sittelemia käyttötarvikkeita. Vaikka käyttötarvikkeen

pystyisi kiinnittämään sähkötyökaluun, tämä ei välttä-

mättä takaa käyttöturvallisuutta.

u Käyttötarvikkeen nimelliskierrosnopeuden täytyy olla

vähintään yhtä suuri kuin sähkötyökaluun merkitty

maksimikierrosnopeus. Nimelliskierroslukua nopeam-

min pyörivät käyttötarvikkeet voivat murtua ja sinkoutua

u Käyttötarvikkeen ulkohalkaisijan ja vahvuuden täytyy

olla kyseiselle sähkötyökalulle säädetyissä rajoissa.

Väärän kokoisia käyttötarvikkeita ei pystytä suojaamaan

ja hallitsemaan kunnolla.

u Kierrekiinnitteisten käyttötarvikkeiden täytyy sopia

kulmahiomakoneen karan kierteeseen. Laippakiinnit-

teisten käyttötarvikkeiden reiän täytyy sopia laipan

kiinnityskohdan halkaisijalle. Sähkötyökalun kiinnitys-

kohtaan sopimattomat käyttötarvikkeet pyörivät epäta-

saisesti, tärisevät voimakkaasti ja voivat aiheuttaa työka-

lun hallinnan menettämisen.

u Älä käytä vaurioitunutta käyttötarviketta. Tarkista en-

nen jokaista käyttökertaa, ettei käyttötarvikkeessa

ole vaurioita (esimerkiksi hiomalaikan säröt ja halkea-

mat, hiomalautasen halkeamat tai liiallinen kulunei-

suus, teräsharjan irronneet tai katkenneet langat).

Jos sähkötyökalu tai käyttötarvike on pudonnut lat-

tialle, tarkista ne vaurioiden varalta tai asenna ehjä

käyttötarvike. Käyttötarvikkeen tarkistamisen ja

asentamisen jälkeen poistu kaikkien paikalla olijoiden

kanssa käyttötarvikkeen pyörintätason alueelta ja

käytä sähkötyökalua suurimmalla tyhjäkäyntinopeu-

della minuutin ajan. Vaurioituneet käyttötarvikkeet rik-

koutuvat tavallisesti tämän testausjakson aikana.

u Käytä henkilönsuojaimia. Käytä käyttökohteen mu-

kaan kasvojensuojainta, silmiensuojainta tai suojala-

seja. Käytä tarvittaessa hengityssuojainta, kuulosuo-

jaimia, työkäsineitä ja pieniltä hioma- tai työkappale-

siruilta suojaavaa essua. Silmiensuojaimen täytyy pys-

tyä suojaamaan silmiä erilaisissa töissä syntyviltä kipi-

nöiltä ja epäpuhtauksilta. Hengityssuojaimen tai hengitys-

naamarin täytyy suodattaa työssä syntyvät hiukkaset. Pit-

käaikainen altistuminen voimakkaalle melulle voi aiheut-

u Pidä sivulliset turvallisella etäisyydellä työpisteestä.

Kaikkien työpisteeseen tulevien täytyy käyttää henki-

lönsuojaimia. Työkappaleesta tai rikkoutuneesta käyttö-

tarvikkeesta irronneet sirut voivat sinkoutua ympäriinsä ja

aiheuttaa tapaturmia työpisteen välittömässä läheisyy-

u Pidä sähkötyökalusta kiinni sen eristetyistä kahvapin-

noista, kun teet sellaisia töitä, joissa käyttötarvike voi

koskettaa piilossa olevia sähköjohtoja tai laitteen

omaa virtajohtoa. Jos käyttötarvike koskettaa virrallista

sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamatto-

mat metalliosat virrallisiksi ja aiheuttaa sähköiskun lait-

u Pidä virtajohto turvallisella etäisyydellä pyörivästä

käyttötarvikkeesta. Jos menetät laitteen hallinnan, käyt-

tötarvike voi leikata virtajohtoa tai takertua siihen ja vetää

tämän myötä kätesi tai käsivartesi pyörivää käyttötarvi-

u Älä missään tapauksessa aseta sähkötyökalua säilyty-

salustalle ennen kuin käyttötarvike on pysähtynyt.

Pyörivä käyttötarvike voi leikkautua pintaan ja aiheuttaa

sähkötyökalun hallinnan menettämisen.

u Älä pidä moottoria käynnissä, kun kannat sähkötyöka-

lua. Tahattoman kosketuksen yhteydessä pyörivä käyttö-

tarvike voi takertua vaatteisiin ja vetää käyttötarvikkeen

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)110 | Suomi

u Puhdista sähkötyökalun tuuletusreiät säännöllisin vä-

liajoin. Moottorin tuuletin imee pölyä rungon sisään,

missä liialliset pölykertymät metallipinnoilla voivat aiheut-

u Älä käytä sähkötyökalua palonarkojen materiaalien lä-

heisyydessä. Kipinät voivat sytyttää tämän tyyppiset ma-

u Älä käytä käyttötarvikkeita, jotka vaativat nestemäi-

siä jäähdytysaineita. Veden tai muiden nestemäisten

jäähdytysnesteiden käyttö voi aiheuttaa hengenvaaralli-

Takapotku ja siihen liittyvät varoitukset

Takapotku on äkillinen reaktio, joka aiheutuu, jos pyörivä

laikka, hiomalautanen, teräsharja tai muu käyttötarvike ju-

mittuu tai takertuu kiinni. Jumittuminen tai kiinni takertumi-

nen aiheuttaa pyörivän käyttötarvikkeen äkillisen pysähtymi-

sen, jolloin sähkötyökalu tempautuu kiinnityspisteessä hallit-

semattomasti käyttötarvikkeen pyörintäsuuntaa vastaan.

Jos esimerkiksi hiomalaikka jumittuu työkappaleeseen, lai-

kan reuna voi pureutua materiaaliin ja aiheuttaa takapotkun

tai laikan kimmahtamisen irti työkappaleesta. Laikka voi kim-

mahtaa käyttäjän suuntaan tai hänestä poispäin riippuen lai-

kan liikesuunnasta jumittumiskohdassa. Hiomalaikat voivat

myös murtua tällaisissa tilanteissa.

Takapotku on seuraus sähkötyökalun väärinkäytöstä ja/tai

virheellisistä käyttötavoista tai -olosuhteista ja se voidaan

välttää noudattamalla alla mainittuja varotoimenpiteitä.

u Pidä sähkötyökalu tukevassa otteessa ja työskentele

sellaisessa asennossa, jossa pystyt hallitsemaan taka-

potkuvoimia. Käytä aina lisäkahvaa (mikäli kuuluu va-

rustukseen), jotta pystyt hallitsemaan mahdollisim-

man hyvin takapotkuja tai käynnistyksen yhteydessä

syntyviä vääntöreaktioita. Laitteen käyttäjä pystyy hal-

litsemaan vääntöreaktioita tai takapotkuvoimia, kun asi-

aankuuluvia varotoimenpiteitä noudatetaan.

u Älä missään tapauksessa pidä kättä pyörivän käyttö-

tarvikkeen lähellä. Käyttötarvike voi sinkoutua takapot-

kutilanteessa kättäsi vasten.

u Älä pidä kehoasi vaarallisella alueella, johon sähkötyö-

kalu tempautuu takapotkutilanteessa. Takapotku tem-

paa työkalun laikan liikesuuntaa vastaan jumittumiskoh-

u Ole erityisen varovainen tehdessäsi töitä nurkkien, te-

rävien reunojen yms. kohdalla. Vältä käyttötarvikkeen

iskeviä liikkeitä ja jumittumista. Nurkat, terävät reunat

ja iskevät liikkeet voivat herkästi jumittaa pyörivän käyttö-

tarvikkeen ja aiheuttaa työkalun hallinnan menettämisen

u Älä asenna ketjuterälaikkaa tai hammastettua sahan-

terää. Sellaiset terät aiheuttavat herkästi takapotkun ja

hallinnan menettämisen.

Laikkahionta- ja katkaisutöitä koskevat erityiset

u Käytä vain sähkötyökalullesi suositeltuja laikkatyyp-

pejä ja kyseiselle laikalle tarkoitettua suojusta. Kysei-

selle sähkötyökalulle sopimattomia laikkoja ei voida suo-

jata riittävän hyvin ja siksi ne eivät ole turvallisia.

u Keskisyvennyksellä varustettujen laikkojen hiomapin-

nan täytyy olla suojuksen reunan tasoa sisempänä.

Epäasianmukaisesti asennettu laikka, joka ulottuu suojuk-

sen reunan tason ulkopuolelle, ei ole riittävän hyvin suo-

u Suojus täytyy asentaa sähkötyökaluun pitävästi ja

parhaiten suojaavaan asentoon, niin että mahdollisim-

man pieni osuus laikan suojaamattomasta osasta

osoittaa laitteen käyttäjään päin. Suojus suojaa käyttä-

jää laikasta murtuvilta siruilta, tahattomalta laikan koske-

tukselta ja kipinöiltä, jotka voivat sytyttää vaatteet pala-

u Laikkoja saa käyttää vain suosituksen mukaisiin käyt-

tökohteisiin. Esimerkki: älä hio katkaisulaikan kylki-

pinnalla. Katkaisulaikat on tarkoitettu katkaisuhiontaan.

Ne voivat murtua, jos niitä kuormitetaan sivusuuntaisesti.

u Käytä vain ehjiä laikkalaippoja, joiden koko ja muoto

sopivat valitsemallesi laikalle. Asianmukaiset laikkalai-

pat tukevat laikkaa ja vähentävät näin laikan murtumis-

vaaraa. Katkaisulaikkojen laipat voivat olla erilaisia kuin

hiomalaikkojen laipat.

u Älä käytä pienemmäksi kuluneita laikkoja, joita on

käytetty isoissa sähkötyökaluissa. Isolle sähkötyöka-

lulle tarkoitettu laikka ei sovellu pienempien työkalujen

suuremmalle nopeudelle ja siksi se voi rikkoutua.

Katkaisutöitä koskevat lisäturvallisuusohjeet

u Älä jumita katkaisulaikkaa tai paina työkalua liian suu-

rella voimalla työkappaletta vasten. Älä yritä leikata

liian syvään. Laikan liiallinen painaminen lisää kuormi-

tusta ja laikan vääntymis- tai jumittumisvaaraa leikkausu-

rassa ja voi aiheuttaa takapotkun tai laikan murtumisen.

u Älä asetu samaan linjaan pyörivään laikkaan nähden

sen edessä tai takana. Jos laikan liikesuunta on käyttö-

kohteessa poispäin kehosta, mahdollinen takapotku voi

tempaista pyörivän laikan ja sähkötyökalun suoraan käyt-

u Jos laikka jumittuu tai keskeytät muusta syystä leik-

kaamisen, sammuta sähkötyökalu ja pidä laitetta pai-

kallaan, kunnes laikka pysähtyy täydellisesti. Älä mis-

sään tapauksessa yritä poistaa katkaisulaikkaa leik-

kausurasta laikan pyöriessä, koska tämä voi aiheuttaa

takapotkun. Selvitä ja poista laikan jumittumisen aiheut-

u Älä käynnistä katkaisutoimintoa uudelleen työkappa-

leessa. Anna laikan kiihtyä huippunopeuteen ja

työnnä laikka varovasti takaisin leikkausuraan. Laikka

saattaa jumittua, ponnahtaa leikkausurasta ulos tai ai-

heuttaa takapotkun, jos sähkötyökalu käynnistetään uu-

delleen työkappaleessa.

u Tue paneelit ja muut suuret työkappaleet laikan jumit-

tumis- ja takapotkuvaaran minimoimiseksi. Suuret

työkappaleet taipuvat herkästi oman painonsa vaikutuk-

sesta. Tuet täytyy sijoittaa työkappaleen alle lähelle leik-

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsSuomi | 111

kausuraa ja työkappaleen reunoja laikan molemmille·puo-

lille. u Ole erityisen varovainen, kun teet upotusleikkauksia tiiliseiniin tai muihin umpinaisiin käyttökohteisiin.

Materiaaliin uppoava laikka saattaa leikata kaasu- tai vesi-

putkia, sähköjohtoja tai muita osia, jotka voivat aiheuttaa

Hiomatöitä koskevat turvallisuusohjeet u Älä käytä liian suurta hiomapyöröpaperia. Noudata valmistajan suosituksia hiomapaperin valinnassa.

Hiomalautasta suuremmat hiomapaperit repeytyvät her-

kästi ja voivat aiheuttaa jumittumisen, laikan nopean kulu-

misen tai takapotkun.

Teräsharjausta koskevat turvallisuusohjeet u Muista että harjasta voi irrota yksittäisiä lankoja myös tavallisen käytön aikana. Älä ylikuormita lankoja pai-

namalla harjaa liian voimakkaasti Irronneet langat saat-

tavat helposti lävistää ihon ja/tai ohuen kankaan. u Jos teräsharjauksessa suositellaan käyttämään suo- justa, varmista, ettei teräslankalaikka tai harja voi

koskettaa suojusta. Teräslankalaikan tai harjan halkaisija

voi kasvaa käyttökuormituksen ja keskipakovoimien vai-

Lisäturvallisuusohjeet

Käytä suojalaseja. u Käytä sopivia etsintälaitteita piilossa olevien syöttö- johtojen paikallistamiseksi, tai käänny paikallisen ja-

keluyhtiön puoleen. Kosketus sähköjohtoon saattaa joh-

taa tulipaloon ja sähköiskuun. Kaasuputken vahingoitta-

minen saattaa johtaa räjähdykseen. Vesijohdon puhkaisu

aiheuttaa aineellisia vahinkoja tai saattaa johtaa sähköis-

kuun. u Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käy-

tön aikana. u Vapauta käynnistyskytkin ja kytke se off-asentoon, jos virransyöttö keskeytyy esim. sähkökatkoksen tai

pistotulpan irrottamisen takia. Tämä estää tahattoman

uudelleenkäynnistyksen. u Varmista työkappaleen kiinnitys. Kädellä pidettynä työ- kappale ei pysy luotettavasti paikallaan. Siksi se kannat-

taa kiinnittää ruuvipenkin tai puristimien avulla.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Tur-

vallisuus- ja käyttöohjeiden noudattamatta jät-

täminen voi johtaa sähköiskuun, tulipaloon ja/

tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu metalli- ja kivimateriaalien kat-

kaisu-, hionta- ja harjaustöihin ilman veden käyttöä.

Hiontakatkaisulaikalla tehtävässä katkaisutöissä täytyy käyt-

tää erityistä katkaisutöihin tarkoitettua suojusta.

Kivimateriaalin katkaisutyössä on järjestettävä riittävän te-

Sallituilla hiontatarvikkeilla sähkötyökalua voi käyttää hiek-

Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-

Lisäkahva (eristetty kahvapinta)

Kiinnitysmutterin laikka-avain

Suojuksen kiristysvipu

Suojuksen säätöruuvi

Kiinnityslaippa ja O-rengas

Kovametallinen kuppilaikka

Pikakiinnitysmutteri

Katkaisutöiden suojus

Timanttikatkaisulaikka

Ohjaustuen avulla tehtävän katkaisutyön imusuojus

Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu

vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tar-

Nimellinen kierrosluku min

Hiomalaikan maks. halkaisija mm 180 230 180

Hiomakaran kierre M 14 M 14 M 14

Hiomakaran maks. kierrepituus mm 25 25 25

Käynnistysvirran rajoitin ● ● ●

Uudelleenkäynnistyssuoja ● ● ●

Toiminnan pikapysäytys ● ● ●

Käännettävä pääkahva − − ●

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan

– Tärinävaimennetun lisäkahvan kanssa kg 5,3 5,4 5,4

– Vakiomallisen lisäkahvan kanssa kg 5,2 5,3 5,3

Nimellinen kierrosluku min

Hiomalaikan maks. halkaisija mm 230 180 230

Hiomakaran kierre M 14 M 14 M 14

Hiomakaran maks. kierrepituus mm 25 25 25

Käynnistysvirran rajoitin ● ● ●

Uudelleenkäynnistyssuoja ● ● ●

Toiminnan pikapysäytys ● ● ●

Käännettävä pääkahva ● ● ●

Paino EPTA-Procedure 01:2014 -ohjeiden mukaan

– Tärinävaimennetun lisäkahvan kanssa kg 5,5 5,5 5,6

– Vakiomallisen lisäkahvan kanssa kg 5,4 5,4 5,5

/ II / II / II Tiedot koskevat 230V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella.

Koskee vain sähkötyökaluja, joissa ei ole käynnistysvirtarajoitinta: Käynnistykset aiheuttavat lyhytaikaisia jännitepudotuksia. Tämä voi häiritä

muita laitteita sähköverkon epäedullisissa olosuhteissa. Häiriöitä ei ole odotettavissa, mikäli sähköverkon impedanssi on alle 0,25 ohmia.

Melupäästöarvot on määritetty standardin EN60745-2-3 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso

Äänenpainetaso dB(A)

Epävarmuus K Käytä kuulosuojaimia!

Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN60745-2-3 mukaan:

Hionta hiomapyöröllä:

Melupäästöarvot on määritetty standardin EN60745-2-3 mukaan.

Tyypillinen sähkötyökalun A-painotettu melutaso

Epävarmuus K Käytä kuulosuojaimia!

Tärinän kokonaisarvot a

(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN60745-2-3 mukaan:

Hionta hiomapyöröllä:

Näissä ohjeissa ilmoitettu tärinätaso on mitattu standardoi-

dun mittausmenetelmän mukaisesti ja sitä voi käyttää sähkö-

työkalujen keskinäiseen vertailuun. Se soveltuu myös tärinä-

kuormituksen väliaikaiseen arviointiin.

Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyt-

tötapoja. Mikäli sähkötyökalua käytetään muunlaisissa

töissä, erilaisilla käyttötarvikkeilla tai riittämättömästi huol-

lettuna, tärinätaso saattaa poiketa ilmoitetusta arvosta.

Tämä saattaa lisätä huomattavasti koko työskentelyjakson

Tärinäkuormituksen tarkaksi arvioimiseksi tulee huomioida

myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi pienentää huomattavasti koko työskentelyjakson

Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele-

miseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyö-

kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-

minä ja työprosessien organisointi).

Suojusten asentaminen

u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

Huomautus: Jos hiomalaikka on murtunut käytön aikana tai

suojuksen/sähkötyökalun kiinnittimet ovat vioittuneet, säh-

kötyökalu on lähetettävä välittömästi huoltopisteeseen kor-

jausta varten, katso lisätiedot kappaleesta "Asiakaspalvelu ja

Avaa kiristysvipu (8). Aseta suojuksen (6) koodinokka (7)

karakaulan koodiuraan niin, että saat suojuksen liitoskohdan

sähkötyökalun laippaa vasten, ja käännä suojus (6) halua-

maasi asentoon. Kiristä kiristysvipu (8).

u Säädä suojus (6)niin, ettei kipinäsuihku kohdistu

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)114 | Suomi

Voit säätää suojuksen (6) kiinnityskohdan puristusvoimaa lö-

säämällä tai kiristämällä säätöruuvia (9). Varmista suojuksen

(6) kunnollinen kiinnitys ja tarkasta se säännöllisin väliajoin.

Huomautus: suojuksen (6) koodinokkien ansiosta sähkötyö-

kaluun voi asentaa vain kyseiseen malliin sopivan suojuksen.

Katkaisutöiden suojus

u Käytä hiontakatkaisulaikoilla tehtävissä katkaisu-

töissä aina katkaisutöiden suojusta (15).

u Käytä riittävän tehokasta pölynpoistoa, kun teet kivi-

materiaalien katkaisutöitä.

Katkaisutöiden suojus (15) asennetaan samalla tavalla kuin

hiontatöiden suojus (6).

Ohjaustuen avulla tehtävän katkaisutyön imusuojus

Ohjaustuen avulla tehtävän katkaisutyön imusuojus (20)

asennetaan samalla tavalla kuin hiontatöiden suojus (6).

u Käytä sähkötyökalua vain lisäkahvan (4) kanssa.

u Älä käytä sähkötyökalua, jos sen lisäkahva on vaurioi-

tunut. Älä tee mitään muutoksia lisäkahvaan.

Asenna lisäkahva (4) työskentelyasentosi mukaan vaihteis-

ton pään oikealle tai vasemmalle puolelle.

Sisäänrakennettu tärinänvai-

mennus vaimentaa tärinää.

u Älä jatka sähkötyökalun käyttöä, jos vaimennusosa on

laikkaharjan/lamellilaikan käyttöä varten aina käsi-

Kiinnitä käsisuojus (21) lisäkahvan (4) kanssa.

Hiomatarvikkeiden asennus

u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

u Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne

ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käy-

Puhdista hiomakara (18) ja kaikki asennettavat osat.

Paina hiomatarvikkeen kiinnittämistä ja irrottamista varten

karan lukituspainiketta (1), jotta saat lukittua hiomakaran

u Älä paina karan lukituspainiketta ennen kuin hioma-

kara on pysähtynyt. Muussa tapauksessa sähkötyökalu

Pikakiinnitysmutteri

Hiomatarvikkeen vaihdon helpottamiseksi voit käyttää kiinni-

tysmutterin (13) sijasta pikakiinnitysmutteria (14), jonka

voi irrottaa ja asentaa ilman työkaluja.

u Pikakiinnitysmutteria (14) saa käyttää vain hioma- tai

katkaisulaikkojen kiinnitykseen.

Käytä vain ehjää ja moitteettomassa kunnossa olevaa pi-

kakiinnitysmutteria (14).

Varmista kiinnityksen yhteydessä, ettei pikakiinnitys-

mutterin (14)tekstipuoli ole hiomalaikkaan päin; nuolen

täytyy osoittaa merkintään (27).

Paina karan lukituspaini-

ketta (1), jotta saat lukittua

hiomakaran paikalleen. Ki-

ristä pikakiinnitysmutteri

kääntämällä hiomalaikkaa

voimakkaasti myötäpäi-

Oikein kiinnitetty ja ehjä pi-

kakiinnitysmutteri on mah-

dollista avata käsin. Avaa

mutteri kiertämällä pyället-

tyä rengasta vastapäivään.

Älä missään tapauksessa

avaa kiinni juuttunutta pi-

kakiinnitysmutteria pih-

deillä, vaan käytä laikka-

avainta. Aseta laikka-avain

kiinnityskohtaan kuvan mu-

Hioma-/katkaisulaikka

Huomioi hiomatarvikkeiden mitat. Reiän halkaisijan täytyy

sopia kiinnityslaippaan. Älä käytä adaptereita tai supistus-

Varmista timanttikatkaisulaikkoja käyttäessäsi, että timantti-

katkaisulaikkaan merkitty kiertosuuntanuoli ja sähkötyöka-

lun pyörimissuunta (katso vaihteiston päässä oleva kierto-

suuntanuoli) vastaavat toisiaan.

Asennusjärjestys on esitetty kuvasivulla.

Kun haluat kiinnittää hioma-/katkaisulaikan, ruuvaa kiinnitys-

mutteri (13) paikalleen ja kiristä se laikka-avaimella, katso

kappale (katso " Pikakiinnitysmutteri ",

u Asennettuasi hiomatarvikkeen tarkista ennen käyn-

nistystä, että hiomatarvike on kunnolla paikallaan ja

että laikka voi pyöriä vapaasti. Varmista, ettei hioma-

tarvike hankaa suojusta tai muita osia vasten.

Kiinnityslaipan (10) keskitysreunan ympärille

on asennettu muoviosa (O-rengas). Jos O-ren-

gas puuttuu tai se on rikki, kiinnityslaippa

(10) täytyy ehdottomasti vaihtaa ennen käy-

u Asenna lamellilaikan käyttöä varten aina käsisuojus

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsSuomi | 115

Kuminen hiomalautanen

u Asenna kumisen hiomalautasen (23) käyttöä varten

aina käsisuojus (21).

Asennusjärjestys on esitetty kuvasivulla.

Asenna ennen kumisen hiomalautasen (23) kiinnittämistä 2

välikelevyä (22) hiomakaraan (18).

Ruuvaa rengasmutteri (25) paikalleen ja kiristä se laikka-

Kuppiharja/laikkaharja u Asenna kuppiharjan tai laikkaharjan käyttöä varten aina käsisuojus (21).

Asennusjärjestys on esitetty kuvasivulla.

Kuppiharja/laikkaharja täytyy ruuvata kunnolla kiinni hioma-

karan laipan kierteen loppuun asti. Kiristä kuppiharja/laikka-

harja kiintoavaimen avulla.

Sallitut hiomatarvikkeet

Voit käyttää kaikkia tässä käyttöoppaassa mainittuja hioma-

Käytettävän hiomatarvikkeen suurimman sallitun kierroslu-

] tai kehänopeuden [m/s] täytyy vastata vähintään

seuraavassa taulukossa vaadittuja arvoja.

Huomioi tämän takia hiomatarvikkeen etiketissä ilmoitettu

suurin sallittu kierrosluku tai kehänopeus.

Pääkahvan kääntäminen

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /

GWS 26-230 LVI u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä.

Pääkahvaa (28) voi kääntää moottorirungon suhteen 90°:ta

vasemmalle tai oikealle. Tämän ansiosta käynnistyskytkimen

paikan voi säätää yksilöllisesti kunkin työkohteen tai käyttö-

asennon mukaan, esimerkiksi imusuojuksen ja ohjaustuen

(20) kanssa tehtäviin katkaisutöihin tai vasenkätiselle käyt-

Vedä kahvan vapautinta (29) nuolen suuntaan ja käännä sa-

manaikaisesti pääkahva (28) haluamaasi asentoon niin, että

se lukittuu paikalleen.

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijy-

pitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla ter-

veydelle vaarallista. Pölyn koskettaminen tai hengittäminen

saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille al-

lergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly)

katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen

käytettävien lisäaineiden yhteydessä (kromaatti, puunsuoja-

aine). Asbestipitoisia materiaaleja saavat käsitellä vain

asiantuntevat ammattilaiset.

– Käytä mahdollisuuksien mukaan materiaalille soveltuvaa

– Huolehdi työkohteen hyvästä tuuletuksesta.

– Suosittelemme käyttämään suodatusluokan P2 hengitys-

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia

määräyksiä. u Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Käyttöönotto u Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun laitekilvessä olevia tietoja.

230V-tunnuksella merkittyjä sähkötyökaluja voi käyt-

tää myös 220V verkoissa.

Jos sähkötyökalua käytetään siirrettävien virtalähteiden (ge-

neraattoreiden) kanssa, jotka eivät ole riittävän tehokkaita

tai joissa ei ole soveltuvaa käynnistysvirran voimakkuuden

säätelyä, tällöin suorituskyky voi heikentyä tai käynnistyksen

yhteydessä saattaa ilmetä ongelmia.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)116 | Suomi

Varmista käyttämäsi virtalähteen soveltuvuus varsinkin säh-

köverkon jännitteen ja taajuuden suhteen.

Käynnistys ja pysäytys

Käynnistä sähkötyökalu työntämällä käynnistyskytkintä (3)

eteenpäin ja paina tämän jälkeen käynnistyskytkintä alas-

Lukitse pohjaan painettu käynnistyskytkin (3) työntämällä

käynnistyskytkintä (3) pidemmälle eteenpäin.

Sammuta sähkötyökalu vapauttamalla käynnistyskytkin (3),

tai jos se on lukittu, paina lyhyesti käynnistyskytkintä (3) ja

vapauta se tämän jälkeen.

Lukoton kytkinversio (maakohtainen):

Käynnistä sähkötyökalu työntämällä käynnistyskytkintä (3)

eteenpäin ja paina tämän jälkeen käynnistyskytkintä alas-

Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen

u Tarkasta hiomatarvikkeet ennen käyttöä. Hiomatar-

vikkeen täytyy olla moitteettomasti paikallaan ja sen

on pyörittävä vapaasti. Suorita vähintään 1 minuutin

pituinen koekäyttö ilman kuormitusta. Älä käytä vau-

rioituneita, epäpyöreitä tai täriseviä hiomatarvik-

keita. Vaurioituneet hiomatarvikkeet voivat murtua ja ai-

Käynnistysvirran rajoitin

Elektroninen käynnistysvirran rajoitin rajoittaa sähkötyöka-

lun käynnistysvirtaa ja mahdollistaa käytön 16A:n sulak-

Huomautus: käynnistysvirran rajoitin ja uudelleenkäynnis-

tyssuoja ovat epäkunnossa, jos sähkötyökalu kiihtyy heti

käynnistyksen jälkeen huippunopeuteen. Sähkötyökalu tulee

lähettää viipymättä huoltoon, katso osoite kappaleesta

"Asiakaspalvelu ja käyttöneuvonta".

Takaiskuun reagoiva toiminnan katkaisu

Sähkötyökalun äkillisen takaiskun yhteydessä

(esimerkiksi laikan jumittuessa katkaisuleik-

kauksessa) elektroniikka katkaisee virransyö-

Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke

käynnistyskytkin (3) pois päältä ja käynnistä moottori uudel-

Uudelleenkäynnistyssuoja

Uudelleenkäynnistyssuoja estää sähkötyökalun hallitsemat-

toman käynnistymisen virtakatkoksen jälkeen.

Kun haluat ottaa sähkötyökalun uudelleen käyttöön, kytke

käynnistyskytkin (3) pois päältä ja käynnistä sähkötyökalu

u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

u Noudata varovaisuutta leikatessasi kantavia seiniä,

katso kappale "Statiikkaa koskevia ohjeita".

u Kiinnitä työkappale, mikäli sen omapaino ei pidä sitä

luotettavasti paikallaan.

u Älä kuormita sähkötyökalua niin voimakkaasti, että se

u Voimakkaan kuormituksen jälkeen sähkötyökalun on

annettava käydä vielä muutaman minuutin ajan kuor-

mittamatta, jotta käyttötarvike jäähtyy.

u Älä käytä sähkötyökalua katkaisuhiontatelineessä.

u Älä koske hioma- tai katkaisulaikkoihin, ennen kuin ne

ovat jäähtyneet. Laikat kuumentuvat voimakkaasti käy-

Huomautus: Kun työkalua ei käytetä, irrota pistotulppa pis-

torasiasta. Sähkötyökalu kuluttaa yhä hieman sähköä, jos

pistotulppaa ei irroteta ja sähköjännite jätetään päälle.

u Älä missään tapauksessa käytä katkaisulaikkaa kar-

Karkeahionnassa saat parhaat työtulokset laikan 30-40°

työstökulmalla. Hio sähkötyökalulla edestakaisin liikkein ja

paina sitä kevyesti pintaa vasten. Näin estät työkappaleen lii-

allisen kuumenemisen sekä värjäytymien ja urien syntymi-

Lamellilaikan (lisätarvike) avulla voit hioa myös kaarevia pin-

toja ja profiileita. Lamellilaikat takaavat huomattavasti pi-

demmän käyttöiän, hiljaisemman käyttömelun ja viileämmän

hionnan tavanomaisiin hiomalaikkoihin verrattuna.

Metallin katkaisutyöt

u Käytä hiontakatkaisulaikoilla tehtävissä katkaisu-

töissä aina katkaisutöiden suojusta (15).

Katkaise työkappale kyseiselle materiaalille sopivalla työs-

kentelynopeudella. Älä paina tai kallista katkaisulaikkaa

äläkä liikuta sitä edestakaisin.

Älä jarruta pysäytettävää katkaisulaikkaa laikan kylkiä vasten

Sähkötyökalua täytyy aina

ohjata pyörintäsuunnan

vastaisesti. Muuten on

vaara, että laikka tempau-

tuu hallitsemattomasti

ulos leikkausurasta. Aseta

laikka profiilien ja nelikul-

maputkien katkaisussa mie-

luiten pienimmän poikki-

leikkauksen kohdalle.

u Käytä riittävän tehokasta pölynpoistoa, kun teet kivi-

materiaalien katkaisutöitä.

u Käytä pölynsuojanaamaria.

u Sähkötyökalua saa käyttää vain kuivaleikkaukseen/

Käytä kiven katkaisuun mieluiten timanttikatkaisulaikkaa.

Kun käytät katkaisutyön imusuojusta ohjaustuen (20)

kanssa, pölynpoistoon valittavan imurin täytyy olla hyväk-

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsΕλληνικά | 117

sytty kivipölyn imurointiin. Boschin valikoimassa on tähän

soveltuvia pölynimureita.

Kytke sähkötyökalu päälle

ja aseta se ohjaustuen etuo-

san kanssa työkappaleelle.

Työnnä sähkötyökalua

eteenpäin rauhallisella,

työstettävälle materiaalille

sopivalla vauhdilla.

Kun katkaiset erittäin kovia

materiaaleja (esimerkiksi

suuren kvartsipitoisuuden

omaava betoni), timanttikatkaisulaikka saattaa ylikuumen-

tua. Tällöin se voi vaurioitua. Timanttikatkaisulaikan ympä-

rillä näkyvä kipinäkehä on selvä merkki ylikuumenemisesta.

Keskeytä tässä tapauksessa katkaisutyö ja anna timanttikat-

kaisulaikan pyöriä hetken ajan kuormittamatta huippunopeu-

della, jotta laikka jäähtyy.

Huomattavasti hidastunut työstönopeus ja laikan ympärillä

näkyvä kipinäkehä ovat merkkejä siitä, että timanttikatkaisu-

laikka on tylsynyt. Laikan voi teroittaa tekemällä lyhyen leik-

kauksen kuluttavaan materiaaliin, esimerkiksi kalkkihiekkaki-

Statiikkaa koskevia ohjeita

Kantaviin seiniin tehtäviä leikkaustöitä koskevat standardin

DIN1053 osan 1 vaatimukset tai maakohtaiset määräykset.

Näitä määräyksiä on ehdottomasti noudatettava. Kysy ennen

töiden aloittamista neuvoa vastaavalta staatikolta, arkkiteh-

diltä tai rakennusmestarilta.

Huolto ja puhdistus u Irrota pistotulppa pistorasiasta ennen kaikkia sähkö- työkaluun kohdistuvia töitä. u Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta- van ja turvallisen työskentelyn varmistamiseksi. u Mikäli mahdollista, käytä vaativissa käyttöolosuh- teissa aina pölynimuria. Puhalla tuuletusaukot puh-

taiksi säännöllisin väliajoin ja kytke eteen vikavirta-

suojakytkin (PRCD). Metallia työstettäessä sähkötyöka-

lun sisälle saattaa kerääntyä sähköä johtavaa pölyä. Säh-

kötyökalun suojaeristys saattaa heikentyä.

Säilytä ja käsittele lisätarvikkeita huolellisesti.

Jos virtajohto täytyy vaihtaa, turvallisuussyistä tämän saa

tehdä vain Bosch tai valtuutettu Bosch-sähkötyökalujen

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va-

raosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot

ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tar-

vikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroi-

nen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa

ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Koskee vain EU‑maita:

Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikka-

laitteita koskevan direktiivin 2012/19/EU ja sitä vastaavan

kansallisen lainsäädännön mukaan käyttökelvottomat sähkö-

työkalut tulee kerätä erikseen ja toimittaa ympäristöystävälli-

Kettakaitse kinnitushoob

spindli lukustusnuppu (1).

kiirkinnitusmutri saate

u Kandke tolmukaitsemaski.

EU-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk-

tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardi-

en vaatimusten mukaisia.

Tekniset asiakirjat saatavana: *
