NAVODILA ZA UPORABO GWS 24230 LVI BOSCH

Slovenščina Stran 258

Pokretna glavna drška − − ●

izreckani prsten u smeru

centriranje umetnut plastični deo (O-prsten).

Lončasta četka/pločasta četka

Okretanje glavne drške

„Napomene za statiku“.

komad. Električni alat

materijalu (npr. peščani kamen).

Splošna varnostna navodila za električna orodja

OPOZORILO Preberite vsa varnostna opozorila

in napotke. Neupoštevanje opozoril

in napotkov lahko povzroči električni udar, požar in/ali hude

Vsa opozorila in napotke shranite za prihodnjo uporabo.

Pojem električno orodje v opozorilih se nanaša na električna

orodja z električnim pogonom (z električnim kablom) in na

akumulatorska električna orodja (brez električnega kabla).

Varnost na delovnem mestu u Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost

nezgod. u Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih

tekočin, plinov ali prahu). Električna orodja povzročajo

iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo. u Med uporabo električnega orodja poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti

lahko povzroči izgubo nadzora nad orodjem.

Električna varnost u Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne

uporabljajte adapterskih vtičev. Nespremenjeni vtiči in

ustrezne vtičnice zmanjšujejo tveganje električnega

udara. u Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in

štedilniki. Tveganje električnega udara je večje, če je

vaše telo ozemljeno. u Prosimo, da orodje zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za

električni udar. u Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se

deli. Poškodovani ali zapleteni kabli povečujejo tveganje

električnega udara. u Kadar uporabljate električno orodje na prostem, uporabljajte samo kabelske podaljške, ki so primerni

za delo na prostem. Uporaba kabelskega podaljška, ki je

primeren za delo na prostem, zmanjšuje tveganje za

električni udar. u Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred 1 609 92A 5FE | (12.02.2020) Bosch Power ToolsSlovenščina | 259

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

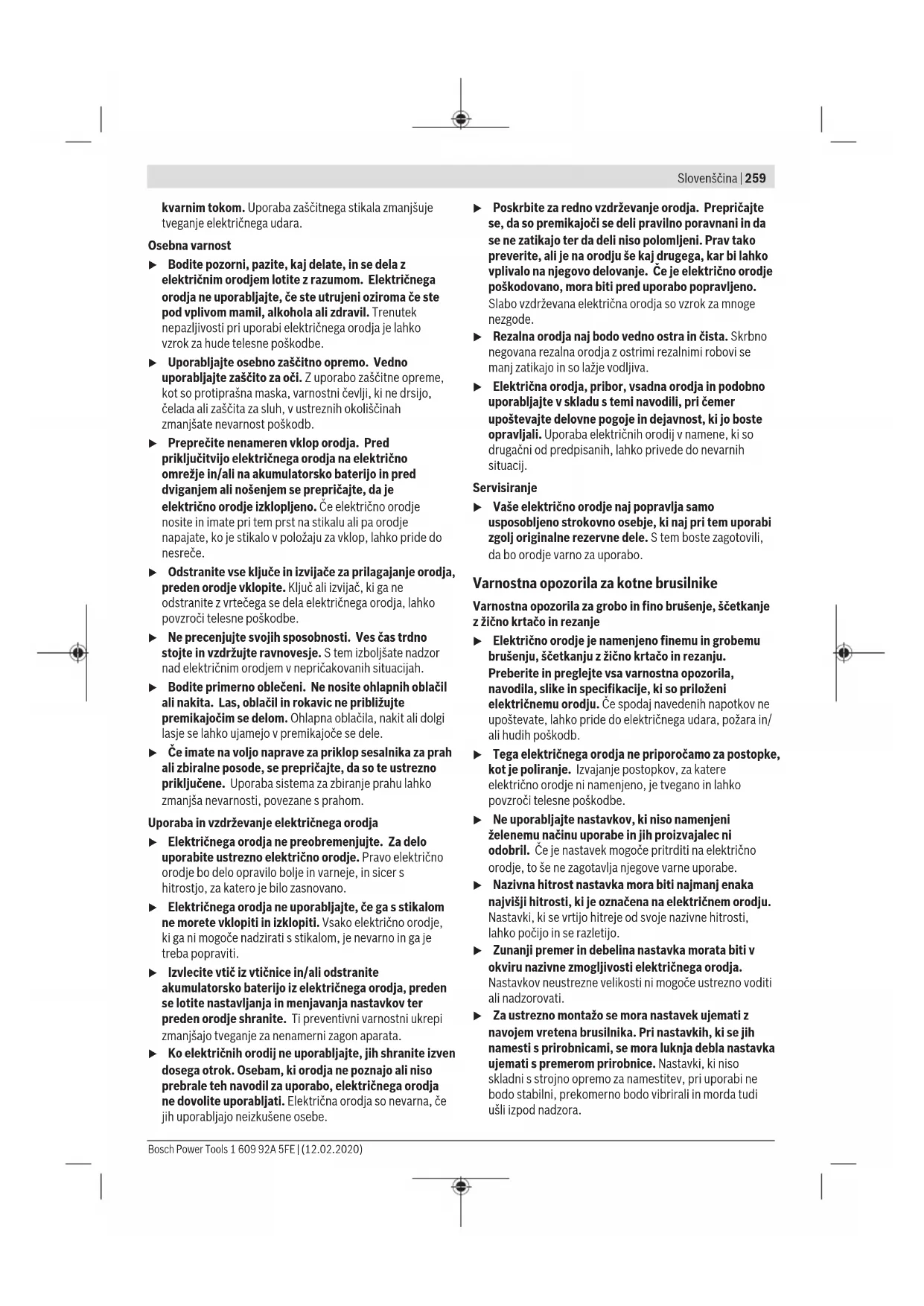

u Bodite pozorni, pazite, kaj delate, in se dela z

električnim orodjem lotite z razumom. Električnega

orodja ne uporabljajte, če ste utrujeni oziroma če ste

pod vplivom mamil, alkohola ali zdravil. Trenutek

nepazljivosti pri uporabi električnega orodja je lahko

vzrok za hude telesne poškodbe.

u Uporabljajte osebno zaščitno opremo. Vedno

uporabljajte zaščito za oči. Z uporabo zaščitne opreme,

kot so protiprašna maska, varnostni čevlji, ki ne drsijo,

čelada ali zaščita za sluh, v ustreznih okoliščinah

zmanjšate nevarnost poškodb.

u Preprečite nenameren vklop orodja. Pred

priključitvijo električnega orodja na električno

napajate, ko je stikalo v položaju za vklop, lahko pride do

u Odstranite vse ključe in izvijače za prilagajanje orodja,

preden orodje vklopite. Ključ ali izvijač, ki ga ne

odstranite z vrtečega se dela električnega orodja, lahko

povzroči telesne poškodbe.

u Ne precenjujte svojih sposobnosti. Ves čas trdno

stojte in vzdržujte ravnovesje. S tem izboljšate nadzor

lasje se lahko ujamejo v premikajoče se dele.

u Če imate na voljo naprave za priklop sesalnika za prah

ali zbiralne posode, se prepričajte, da so te ustrezno

priključene. Uporaba sistema za zbiranje prahu lahko

zmanjša nevarnosti, povezane s prahom.

Uporaba in vzdrževanje električnega orodja

u Električnega orodja ne preobremenjujte. Za delo

uporabite ustrezno električno orodje. Pravo električno

orodje bo delo opravilo bolje in varneje, in sicer s

u Električnega orodja ne uporabljajte, če ga s stikalom

akumulatorsko baterijo iz električnega orodja, preden

se lotite nastavljanja in menjavanja nastavkov ter

preden orodje shranite. Ti preventivni varnostni ukrepi

zmanjšajo tveganje za nenamerni zagon aparata.

u Ko električnih orodij ne uporabljajte, jih shranite izven

dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil za uporabo, električnega orodja

ne dovolite uporabljati. Električna orodja so nevarna, če

jih uporabljajo neizkušene osebe.

u Poskrbite za redno vzdrževanje orodja. Prepričajte

se, da so premikajoči se deli pravilno poravnani in da

se ne zatikajo ter da deli niso polomljeni. Prav tako

preverite, ali je na orodju še kaj drugega, kar bi lahko

vplivalo na njegovo delovanje. Če je električno orodje

poškodovano, mora biti pred uporabo popravljeno.

Slabo vzdrževana električna orodja so vzrok za mnoge

manj zatikajo in so lažje vodljiva.

u Električna orodja, pribor, vsadna orodja in podobno

uporabljajte v skladu s temi navodili, pri čemer

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino brušenje, ščetkanje

z žično krtačo in rezanje

u Električno orodje je namenjeno finemu in grobemu

brušenju, ščetkanju z žično krtačo in rezanju.

Preberite in preglejte vsa varnostna opozorila,

navodila, slike in specifikacije, ki so priloženi

električnemu orodju. Če spodaj navedenih napotkov ne

upoštevate, lahko pride do električnega udara, požara in/

u Tega električnega orodja ne priporočamo za postopke,

kot je poliranje. Izvajanje postopkov, za katere

električno orodje ni namenjeno, je tvegano in lahko

povzroči telesne poškodbe.

u Ne uporabljajte nastavkov, ki niso namenjeni

želenemu načinu uporabe in jih proizvajalec ni

odobril. Če je nastavek mogoče pritrditi na električno

orodje, to še ne zagotavlja njegove varne uporabe.

u Nazivna hitrost nastavka mora biti najmanj enaka

najvišji hitrosti, ki je označena na električnem orodju.

Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti,

lahko počijo in se razletijo.

u Zunanji premer in debelina nastavka morata biti v

okviru nazivne zmogljivosti električnega orodja.

navojem vretena brusilnika. Pri nastavkih, ki se jih

namesti s prirobnicami, se mora luknja debla nastavka

ujemati s premerom prirobnice. Nastavki, ki niso

skladni s strojno opremo za namestitev, pri uporabi ne

u Ne uporabljajte poškodovanih nastavkov. Pred vsako

uporabo preverite, da na nastavku, npr. brusilni

plošči, ni odrezkov ali razpok, da na podpornem

krožniku ni razpok, raztrganin ali znakov obrabe in da

na žični krtači ni slabo pritrjenih ali razpokanih žic. Če

električno orodje ali nastavek pade na tla, preverite,

ali se je poškodoval, oziroma namestite nepoškodovan

vsi prisotni odmaknite od ravnine vrtečega se

pri polni hitrosti brez obremenitve. Če so nastavki

poškodovani, se bodo v tem času razleteli.

u Nosite osebno zaščitno opremo. Glede na način

uporabe uporabite zaščitni vizir, zaščitna očala ali

zaščito za oči. Po potrebi nosite protiprašno masko,

zaščito za sluh, rokavice in predpasnik, ki lahko zadrži

ostre delce oziroma delce obdelovanca. Zaščita za oči

mora biti zmožna zaustaviti leteče delce, ki nastanejo pri

različnih delih. Protiprašna maska in respirator morata

biti zmožna filtrirati delce, ki nastajajo med delom. Daljša

izpostavljenost glasnemu hrupu lahko povzroči izgubo

u Vsi prisotni naj se zadržujejo na varni razdalji od

delovnega območja. Vsak, ki vstopi v delovno

območje, mora nositi osebno zaščitno opremo. Delci

obdelovanca ali okvarjen nastavek lahko odletijo in

povzročijo poškodbo tudi izven neposrednega delovnega

u Med delom, pri katerem lahko pride do stika rezalnega

nastavka s skrito žico ali lastnim kablom, električno

orodje držite samo za izolirane ročaje. Ob stiku

rezalnega nastavka z žico pod napetostjo se lahko

električna napetost prenese na kovinske dele

električnega orodja, uporabnik pa lahko ob tem doživi

u Kabel ne sme biti blizu vrtečega se nastavka. Če

izgubite nadzor, se lahko kabel prereže ali raztrga, vašo

dlan ali roko pa lahko povleče v vrteči se nastavek.

u Električnega orodja nikoli ne odlagajte, preden se

nastavek povsem ne preneha vrteti. Vrteči se nastavek

lahko zagrabi površino, vi pa izgubite nadzor nad

električnim orodjem.

u Električnega orodja ne vklapljajte, ko ga nosite ob

strani. Ob nenamernem stiku bi vrteči se nastavek lahko

raztrgal vaša oblačila in se zarezal v vaše telo.

u Redno čistite prezračevalne odprtine električnega

orodja. Ventilator motorja povleče prah v ohišje,

pretirano kopičenje kovinskega prahu pa lahko povzroči

nevarnosti v zvezi z električno energijo.

u Električnega orodja ne uporabljajte v bližini vnetljivih

materialov. Zaradi isker bi se ti materiali lahko vneli.

u Ne uporabljajte nastavkov, ki zahtevajo uporabo

hladilnih tekočin. Uporaba vode ali drugih hladilnih

tekočin lahko povzroči električni udar, ki je lahko tudi

Opozorila glede povratnih udarcev

Povratni udarec je nenaden odziv na zagozdeno vrtečo se

ploščo, podporni krožnik, krtačo ali kateri koli drug

nastavek. Zagozditev povzroči nenadno blokado vrtečega se

nastavka, električno orodje, ki je ušlo izpod nadzora, pa se

odbije v nasprotni smeri vrtenja nastavka na mestu

Na primer: če se brusilna plošča zagozdi v obdelovanec,

lahko rob plošče zareže v površino materiala, zaradi česar

plošča izskoči oziroma zaradi česar pride do povratnega

udarca. Plošča lahko izskoči v smeri proti uporabniku ali

stran od njega, odvisno od smeri vrtenja na točki zagozditve.

V takšnem primeru se lahko brusilna plošča tudi zlomi.

Povratni udarec je posledica napačne uporabe in/ali

nepravilnih delovnih postopkov ali pogojev. Izognete se mu

lahko z ustreznimi previdnostnimi ukrepi, ki so navedeni

u Električno orodje vedno trdno držite, telo in roko pa

povratni udarec. Za največji nadzor nad povratnim

dodatni ročaj, če je ta na voljo. Uporabnik lahko

zagonski navor ali povratni udarec ohrani pod nadzorom,

če upošteva ustrezne varnostne ukrepe.

u Dlani nikoli ne pomikajte v bližino vrtečega se

nastavka. Nastavek lahko izskoči proti vaši dlani.

u S telesom ne posegajte v območje, kamor bi se

električno orodje ob povratnem udarcu lahko

izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo

v nasprotni smeri vrtenja plošče na mestu zagozditve.

povzroči izgubo nadzora ali povratni udarec.

u Na orodje ne namestite verižne žage, rezila za

rezbarjenje ali nazobčane verižne žage. Pri takih rezilih

so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo brušenje in

u Uporabljajte samo takšne vrste plošč, ki ustrezajo vaši

električni napravi in posebne zaščitne pokrove zanje.

Plošč, ki ne ustrezajo električni napravi, ni mogoče

ustrezno zaščititi, zato je njihova uporaba nevarna.

u Brusilno površino ugreznjenih srednjih plošč je treba

namestiti pod ravnino zaščitnega pokrova. Nepravilno

nameščenih plošč, ki segajo skozi ravnino zaščitnega

pokrova, ni mogoče ustrezno zaščititi.

u Zaščitni pokrov mora biti varno pritrjen na električno

napravo in nameščen v položaj, ki zagotavlja najvišjo

stopnjo varnosti tako, da je odkrit čim manjši del

plošče, ki je obrnjen proti uporabniku. Zaščitni pokrov

uporabnika ščiti pred odlomljenimi delci plošče,

nenamernim stikom s ploščo in iskrami, zaradi katerih bi

se lahko vnela oblačila.

u Plošče se lahko uporablja le za odobrene načine

uporabe. Na primer: z robom plošče za abrazivno

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsSlovenščina | 261

rezanje ne izvajajte grobega brušenja. Plošče za

primeru stranskih obremenitev pa se te plošče lahko

u Vedno uporabljajte nepoškodovane prirobnice

ustreznih velikosti in oblike za izbrano ploščo.

Ustrezne prirobnice podpirajo ploščo in tako zmanjšujejo

verjetnost, da bi se ta razbila. Prirobnice za rezalne

plošče se lahko razlikujejo od prirobnic za brusilne

u Ne uporabljajte obrabljenih plošč z drugih, večjih

orodij. Plošče, ki so namenjene večjim električnim

orodjem, niso ustrezne za hitrejša, manjša orodja in se pri

uporabi lahko razletijo.

Dodatna varnostna opozorila posebej za rezanje

u Ne blokirajte rezalne plošče in je ne preobremenjujte.

Ne poskušajte zarezati pregloboko. Preobremenitev

plošče poveča verjetnost upogibanja in zvijanja plošče

med rezanjem, zaradi česar se ta lahko zlomi ali izmakne.

u Vaše telo naj ne bo v isti liniji kot vrteča se plošča ali

za njo. Če se plošča med delom vrti stran od vas, se

lahko plošča in električno orodje pri morebitnem

povratnem udarcu izmakneta neposredno proti vam.

u Če se plošča zatika ali se iz kakršnega koli razloga med

rezanjem zaustavlja, izklopite električno orodje in ga

ne premikajte, dokler se rezalna plošča popolnoma ne

zaustavi. Rezalne plošče nikoli ne poskušajte

odstraniti iz zareze, ko se plošča premika, saj lahko

pride do povratnega udarca. Ugotovite, kaj je vzrok za

upogibanje plošče in ustrezno ukrepajte.

u Postopka rezanja ne nadaljujte, ko je plošča v

obdelovancu. Počakajte, da plošča doseže polno

hitrost in jo nato previdno vstavite v zarezo. Če

električno orodje ponovno zaženete v obdelovancu, se

plošča lahko upogne, izskoči ali pa pride do povratnega

u Da zmanjšate verjetnost zagozditve ali povratnega

udarca, podprite plošče ali vsak večji obdelovanec.

Veliki obdelovanci se pogosto povesijo pod lastno težo.

Nosilce je treba namestiti pod obdelovanec v bližini linije

rezanja in blizu robov obdelovanca na obeh straneh

u Pri izrezovanju odprtin v stene ali druga nevidna

območja bodite še posebej previdni. Plošča lahko med

prodiranjem prereže plinsko ali vodovodno cev,

električno napeljavo ali predmete, kar lahko povzroči

Posebna varnostna opozorila za postopek finega

u Ne uporabljajte brusilnega papirja s prevelikim

premerom. Pri izbiri brusilnega papirja upoštevajte

navodila proizvajalca. Brusilni papir, ki je večji od

brusilnega krožnika, se lahko raztrga in povzroči, da se

plošča zagozdi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za postopek ščetkanja z

u Upoštevajte, da tudi med običajnim ščetkanjem krtača

lahko pušča žičnate ščetine. Ne preobremenjujte

žične krtače. Žičnate ščetine lahko zlahka prodrejo skozi

lahka oblačila ali kožo.

u Če je pri ščetkanju z žično krtačo priporočljiva

uporaba zaščitnega pokrova, ne dovolite, da pride do

stika med žično ploščo ali krtačo in zaščitnim

pokrovom. Premer žične plošče ali krtače se lahko

poveča zaradi delovne obremenitve in centrifugalnih sil.

Dodatna varnostna opozorila

Nosite zaščitna očala.

u Za iskanje skritih oskrbovalnih vodov uporabljajte

ustrezne iskalne naprave ali se o tem pozanimajte pri

lokalnem podjetju za oskrbo z vodo, elektriko ali

plinom. Stik z električnim vodom lahko povzroči požar ali

električni udar. Poškodbe na plinovodu so lahko vzrok za

eksplozijo, vdor v vodovodno omrežje pa lahko povzroči

materialno škodo ali električni udar.

u Brusilnih in rezalnih plošč se ne dotikajte, dokler se ne

ohladijo. Plošče se med delom močno segrejejo.

u Ko pride do prekinitve oskrbe z električno energijo,

npr. zaradi izpada električnega toka ali izvleka

omrežnega vtiča, sprostite stikalo za vklop/izklop in

premikanju bolje zavarovan z vpenjalnimi pripravami ali s

primežem, kot če bi ga držali z roko.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in

navodila. Neupoštevanje varnostnih opozoril

in navodil lahko povzroči električni udar, požar

in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

uporabiti poseben zaščitni pokrov.

Pri rezanju kamna morate poskrbeti za zadostno

Z dovoljenimi brusilnimi sredstvi lahko električno orodje

uporabljate za brušenje z brusilnim papirjem.

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša

na prikaz električnega orodja na strani z grafiko.

Ključ za dve luknji za zatezno matico

Zaščitni pokrov za brušenje

Vpenjalna ročica za zaščitni pokrov

Vijak za nastavljanje zaščitnega pokrova

Lončasta brusilna plošča iz karbidne trdine

Zaščitni pokrov za rezanje

Diamantna rezalna plošča

Gumijasti brusilni krožnik

Nazivno število vrtljajev min

Navoj brusnega vretena M 14 M 14 M 14

Najv. dolžina navoja brusnega vretena mm 25 25 25

Omejitev zagonskega toka ● ● ●

Zaščita pred ponovnim zagonom ● ● ●

Izklop pri povratnem udarcu ● ● ●

Zasučni glavni ročaj − − ●

Nazivna moč W 2400 2600 2600

Izhodna moč W 1600 1650 1650

Nazivno število vrtljajev min

Navoj brusnega vretena M 14 M 14 M 14

Najv. dolžina navoja brusnega vretena mm 25 25 25

Omejitev zagonskega toka ● ● ●

Zaščita pred ponovnim zagonom ● ● ●

Razred zaščite pred el. udarom

/ II / II / II Navedbe veljajo za nazivne napetosti [U] 230V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.

Samo za električna orodja brez omejitve zagonskega toka: med zagonom lahko pride do kratkotrajnih padcev napetosti. Če so pogoji električnega

omrežja neugodni, lahko to negativno vpliva na druga orodja. Pri impedancah električnega omrežja, ki so nižje od 0,25 ohmov naj ne bi prihajalo

Podatki o hrupu/tresljajih

A-vrednotena raven hrupa za električno orodje običajno znaša

A-vrednotena raven hrupa za električno orodje običajno znaša

Raven tresljajev, podana v teh navodilih, je bila izmerjena v

skladu s standardiziranim merilnim postopkom in se lahko

uporablja za primerjavo električnih orodij med seboj.

Primerna je tudi za začasno oceno obremenjenosti s tresljaji.

Navedena raven tresljajev je določena na osnovi glavnega

načina uporabe električnega orodja. Če se električno orodje

uporablja v druge namene, z drugačnimi nastavki ali pri

nezadostnem vzdrževanju, lahko raven tresljajev odstopa.

To lahko obremenjenost s tresljaji v obdobju uporabe

Za natančnejšo oceno obremenjenosti s tresljaji morate

upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje

deluje, vendar dejansko ni v uporabi. To lahko

obremenjenost s tresljaji v obdobju uporabe občutno

Določite dodatne varnostne ukrepe za zaščito uporabnika

pred vplivi tresljajev, npr. vzdrževanje električnega orodja in

nastavkov, segrevanje rok, organizacija delovnih postopkov.

Namestitev zaščitne opreme

u Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtič iz vtičnice.

Opomba: po lomu brusilnega koluta med obratovanjem ali

pri poškodovanju prijemal na zaščitnem pokrovu/na

električnem orodju, morate električno orodje takoj poslati na

servsno službo; naslovi so navedeni v odstavku „Servisna

služba in svetovanje uporabnikom“.

Zaščitni pokrov za brušenje

Odprite vpenjalno ročico(8). Zaščitni pokrov (6) s kodirnim

zobcem (7) vstavite v kodirni utor na vratu vretena, dokler

rob zaščitnega pokrova ne nasede na prirobnico električnega

Vpenjalno silo zapore zaščitnega pokrova (6) lahko

spreminjate z odvijanjem ali zategovanjem nastavitvenega

vijaka (9). Prepričajte se, da je zaščitni pokrov (6) trdno

nameščen in redno preverjajte njegovo namestitev.

Opozorilo: kodirni zobci na zaščitnem pokrovu (6) poskrbijo

za to, da je mogoče namestiti samo zaščitni pokrov, ki

ustreza električnemu orodju.

Zaščitni pokrov za rezanje

u Pri rezanju z vezanimi brusilnimi sredstvi vedno

uporabljajte zaščitni pokrov za rezanje (15).

u Pri rezanju kamna morate poskrbeti za zadostno

Zaščitni pokrov za rezanje (15) se namesti tako kot zaščitni

Pokrov za odsesavanje za rezanje z vodili

tako kot zaščitni pokrov za brušenje (6).

u Svoje električno orodje uporabljajte zgolj z dodatnim

u Ne uporabljajte električnega orodja, če je dodatni

ročaj poškodovan. Ne spreminjajte dodatnega ročaja.

Dodatni ročaj (4) privijte glede na način izvajanja dela desno

u Ne uporabljajte električnega orodja, če je element za

u Za izvajanje dela z gumijastim brusilnim krožnikom

(23) ali z lončasto ščetko/kolutno ščetko/lamelno

brusilno ploščo montirajte vedno tudi zaščito za roke.

Zaščito za roke (21) pritrdite skupaj z dodatnim ročajem

Namestitev brusilnih pripomočkov

u Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtič iz vtičnice.

u Brusilnih in rezalnih plošč se ne dotikajte, dokler se ne

ohladijo. Plošče se med delom močno segrejejo.

Očistite brusilno vreteno (18) in vse dele, ki jih je treba

Za vpenjanje in sprostitev brusilnih nastavkov pritisnite tipko

za zaklep vretena (1), da pritrdite brusilno vreteno.

u Tipko za zaklep vretena pritiskajte le, ko brusilno

vreteno miruje. V nasprotnem primeru se lahko

električno orodje poškoduje.

Hitrovpenjalna matica

Za preprosto menjavo brusilnega nastavka brez uporabe

drugih orodij lahko namesto zatezne matice (13) uporabite

hitrovpenjalno matico (14).

u Hitrovpenjalna matica (14) je primerna samo za

brusilne ali rezalne plošče.

plošči; puščica mora biti obrnjena proti indeksni oznaki

brusilnega vretena. Če

želite hitrovpenjalno matico

zategniti, privijte brusilno

ploščo močno v desno.

Ustrezno pritrjeno in

hitrovpenjalno matico lahko

ročno odvijete z vrtenjem

narebričenega obroča v

uporabite ključ za dve

luknji. Ključ za dve luknji

namestite tako, kot je

Brusilna/rezalna plošča

Bodite pozorni na dimenzije brusilnih nastavkov. Premer

odprtine mora ustrezati prijemalni prirobnici. Ne

uporabljajte adapterjev ali reducirnih elementov.

Če uporabljate diamantne rezalne plošče, bodite pozorni, da

se puščica smeri vrtenja na diamantni rezalni plošči in smer

vrtenja električnega orodja (glejte puščico smeri vrtenja na

glavi gonila) ujemata.

Korake namestitve najdete na strani z grafičnim prikazom.

Za pritrditev brusilne/rezalne plošče privijte zatezno matico

(13) in jo zategnite s ključem za dve luknji, glejte odstavek

(glejte „ Hitrovpenjalna matica “, Stran264).

ali je brusilno orodje pravilno montirano in ali se lahko

prosto vrti. Poskrbite, da se brusilno orodje ne dotika

zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici (10) je okrog

centrirnega venca nameščen plastični del

(tesnilni obroček). Če tesnilnega obročka ni

ali pa je ta poškodovan, je treba pred

nadaljnjo uporabo obvezno zamenjati

prijemalno prirobnico (10).

Lamelna brusilna plošča

u Za delo z lamelno brusilno ploščo je treba vedno

namestiti zaščito za roke (21).

Gumijasti brusilni krožnik

u Za delo z gumijastim brusilnim krožnikom (23) je

treba vedno namestiti zaščito za roke (21).

Vrstni red pri montaži je prikazan na strani z grafičnim

Pred montažo gumijastega brusilnega krožnika (23)

namestite 2 distančni podložki (22) na brusilno vreteno

Privijte okroglo matico (25) in jo zategnite s ključem za dve

Lončasta ščetka/kolutna ščetka

u Za delo z lončasto ščetko ali kolutno ščetko je treba

vedno namestiti zaščito za roke (21).

Vrstni red pri montaži je prikazan na strani z grafičnim

Lončasto ščetko/kolutno ščetko je treba priviti tako globoko

na brusilno vreteno, da bo prirobnica brusilnega vretena na

koncu navoja brusilnega vretena nameščena tesno ob

nastavku. Zategnite lončasto ščetko/kolutno ščetko z

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh

navodilih za uporabo.

Dopustno število vrtljajev [min

] oz. obodna hitrost [m/s]

uporabljenih brusilnih nastavkov mora ustrezati vsaj

podatkom v naslednji preglednici.

Zato upoštevajte dopustno število vrtljajev oz. obodno

Vrtenje glavnega ročaja

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /

u Pred začetkom kakršnih koli del na električnem orodju

Glavni ročaj (28) lahko zavrtite za 90° v desno ali levo proti

ohišju motorja. S tem si lahko stikalo za vklop/izklop v

posebnih delovnih primerih postavite v ugodnejši položaj,

kjer bo rokovanje z njim lažje, npr. pri rezanju s pokrovom za

odsesavanje z vodili(20) ali za levičarje.

Povlecite odklep ročaja (29) v smeri puščice in obenem

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, npr. svinčenega premaza,

nekaterih vrst lesa, mineralov in kovin je lahko zdravju

škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko

povzroči alergijske reakcije in/ali obolenja dihal uporabnika

Določene vrste prahu kot npr. prah hrastovine ali bukovja

veljajo za kancerogene, še posebej v kombinaciji z drugimi

snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno

sredstvo za les). Materiale z vsebnostjo azbesta smejo

obdelovati le strokovnjaki.

– Če je mogoče, uporabljajte sesalnik, ki je primeren glede

– Poskrbite za dobro zračenje delovnega mesta.

– Priporočamo, da nosite zaščitno masko za prah s

filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne

materiale. u Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Uporaba u Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na

označevalni tablici električnega orodja. Orodje, ki je

označeno z 230V, lahko priključite tudi na napetost

Pri uporabi električnega orodja s prenosnimi generatorji, ki

nimajo zadostne rezerve moči oz. nimajo primerne regulacije

napetosti z ojačitvijo zagonskega toka, lahko pride do izgube

moči ali netipičnega obnašanja pri vklopu.

Preverite, ali so generatorji toka, ki jih uporabljate, primerni

za uporabo, še posebej glede omrežne napetosti in

Za vklop električnega orodja stikalo za vklop/izklop (3)

potisnite naprej in ga nato pritisnite.

Za blokado pritisnjenega stikala za vklop/izklop (3) stikalo

za vklop/izklop (3) potisnite še nekoliko naprej.

Za izklop električnega orodja izpustite stikalo za vklop/izklop

(3) oziroma če je blokirano, na kratko pritisnite stikalo za

Za vklop električnega orodja potisnite stikalo za vklop/izklop

(3) naprej in ga nato pritisnite.

Za izklop električnega orodja izpustite stikalo za vklop/izklop

(3). u Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno nameščen, tako da se

lahko prosto vrti. Izvedite preizkusni tek orodja tako,

da ga pustite delovati vsaj 1 minuto brez obremenitve.

Ne uporabljajte poškodovanih brusilnih nastavkov ali

takšnih, ki niso okrogli ali se tresejo. Poškodovani

brusilni pripomočki se lahko razletijo in povzročijo

Omejitev zagonskega toka

Elektronska omejitev zagonskega toka omeji zmogljivost

električnega orodja pri vklopu in omogoča delovanje z

Opomba: če električno orodje takoj po vklopu deluje s

polnim številom vrtljajev, potem omejitev zagonskega toka in

zaščita pred ponovnim vklopom ne delujeta. Električno

orodje je treba nemudoma poslati naši servisni službi,

naslove lahko najdete v odstavku „Servisna služba in

svetovanje uporabnikom“.

Izklop pri povratnem udarcu

Če pride do nenadnega povratnega udarca

električnega orodja (npr. zaradi blokade pri

vklop električnega orodja po prekinitvi električnega

Navodila za delo u Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsSlovenščina | 267

u Previdno pri izvajanju rezov v nosilne stene, glejte

odstavek „Opozorila glede statike“.

u Če obdelovanec ni dovolj težak, da bi lahko sam od

sebe nepremično stal na površini, ga vpnite.

u Električnega orodja ne obremenite tako močno, da bi

u Pustite, da električno orodje po veliki obremenitvi še

nekaj minut deluje v prostem teku. Tako se nastavek

u Ne uporabljajte električnega orodja skupaj s stojalom

za rezalno brušenje.

u Brusilnih in rezalnih plošč se ne dotikajte, dokler se ne

ohladijo. Plošče se med delom močno segrejejo.

Opomba: če orodja ne uporabljate, izvlecite vtič iz vtičnice.

Če je električno orodje priključeno na električno omrežje,

potem tudi v izklopljenem stanju porablja manjšo količino

u Za kosmačenje nikoli ne uporabljajte rezalnih plošč.

Pri grobem brušenju dosežete najboljši rezultat, ko orodje

postavite pod kotom od 30° do 40°. Srednje močno

pride do nastanka brazd.

Lamelna brusilna plošča

Z lamelno brusilno ploščo (pribor) lahko obdelujete tudi

zaobljene površine in profile. Lamelne brusilne plošče imajo

v primerjavi z običajnimi brusilnimi ploščami bistveno daljšo

uporabljajte zaščitni pokrov za rezanje (15).

prilagajajte obdelovancu. Na rezalno ploščo ne pritiskajte

Rezalne plošče, ki se ne vrti enakomerno, ne skušajte

izravnati s pritiskanjem na drugo stran.

Električno orodje je treba

ves čas voditi proti smeri

da začnete z rezanjem na

u Nosite zaščitno masko proti prahu.

u Električno orodje je dovoljeno uporabljati zgolj za

suho rezanje/suho brušenje.

Za rezanje kamna priporočamo uporabo diamantne rezalne

močno potiskajte električno

prilagajajte obdelovancu.

Pri rezanju posebej trdih

obdelovancev, npr. betona

z visoko vsebnostjo proda,

se lahko diamantna rezalna plošča pregreje in tako

poškoduje. Jasen znak za to je močno iskrenje, ki spremlja

rezanje z diamantno rezalno ploščo.

V tem primeru rezanje prekinite in pustite diamantno rezalno

ploščo nekaj časa delovati v prostem teku z najvišjim

številom vrtljajev, da se ta ohladi.

Občutno počasnejše režanje ali izrazitejše iskrenje sta znak,

da je diamantna rezalna plošča otopela. Ploščo v takšnem

primeru nabrusite s kratkimi rezi v abrazivne materiale, kot

Opozorila glede statike

Izvajanje rezov v nosilne stene je podvrženo standardu

DIN1053 del 1 ali zakonskim določilom v posameznih

državah. Te predpise je treba upoštevati. Pred začetkom

dela se posvetujte z odgovornim statikom, arhitektom ali

pristojnim gradbenim nadzornikom.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

u Pred začetkom kakršnih koli del na električnem orodju

izvlecite omrežni vtič iz vtičnice.

u Skrbite za čistočo električnega orodja in

prezračevalnih utorov, da lahko dobro in varno delate.

u V ekstremnih pogojih uporabe vedno uporabljajte

odsesovalno pripravo (če je to mogoče). Redno

izpihujte prezračevalne reže in orodje priključite prek

tokovnega zaščitnega stikala (PRCD). Prevodni prah, ki

nastane pri obdelavi kovin, se lahko nabira v notranjosti

električnega orodja. Pri tem se lahko poškoduje zaščitna

izolacija električnega orodja.

Pribor skrbno skladiščite in uporabljajte.

Če morate zamenjati priključni kabel, storite to pri servisu

Bosch ali pooblaščenem servisu za električna orodja Bosch,

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede

popravila in vzdrževanja izdelka ter nadomestnih delov.

Tehnične skice in informacije glede nadomestnih delov

najdete na: www.bosch-pt.com

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)268 | Hrvatski

Boscheva skupina za svetovanje pri uporabi vam bo z

veseljem odgovorila na vprašanja o naših izdelkih in

pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno

sporočite 10-mestno številko na tipski ploščici izdelka.

Zgolj za države Evropske unije:

V skladu z evropsko Direktivo 2012/19/EU o odpadni

električni in elektronski opremi (OEEO) in njeni uresničitvi v

nacionalnem pravu se morajo električna orodja, ki niso več v

uporabi, ločeno zbirati ter okolju prijazno reciklirati.

mrežnim kabelom) i električne alate s napajanjem na

Okretna glavna ručka − − ●

dvostruki okasti ključ.

centriranje umetnut plastični dio (O-prsten).

Lončasta četka/pločasta četka

Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vse-
