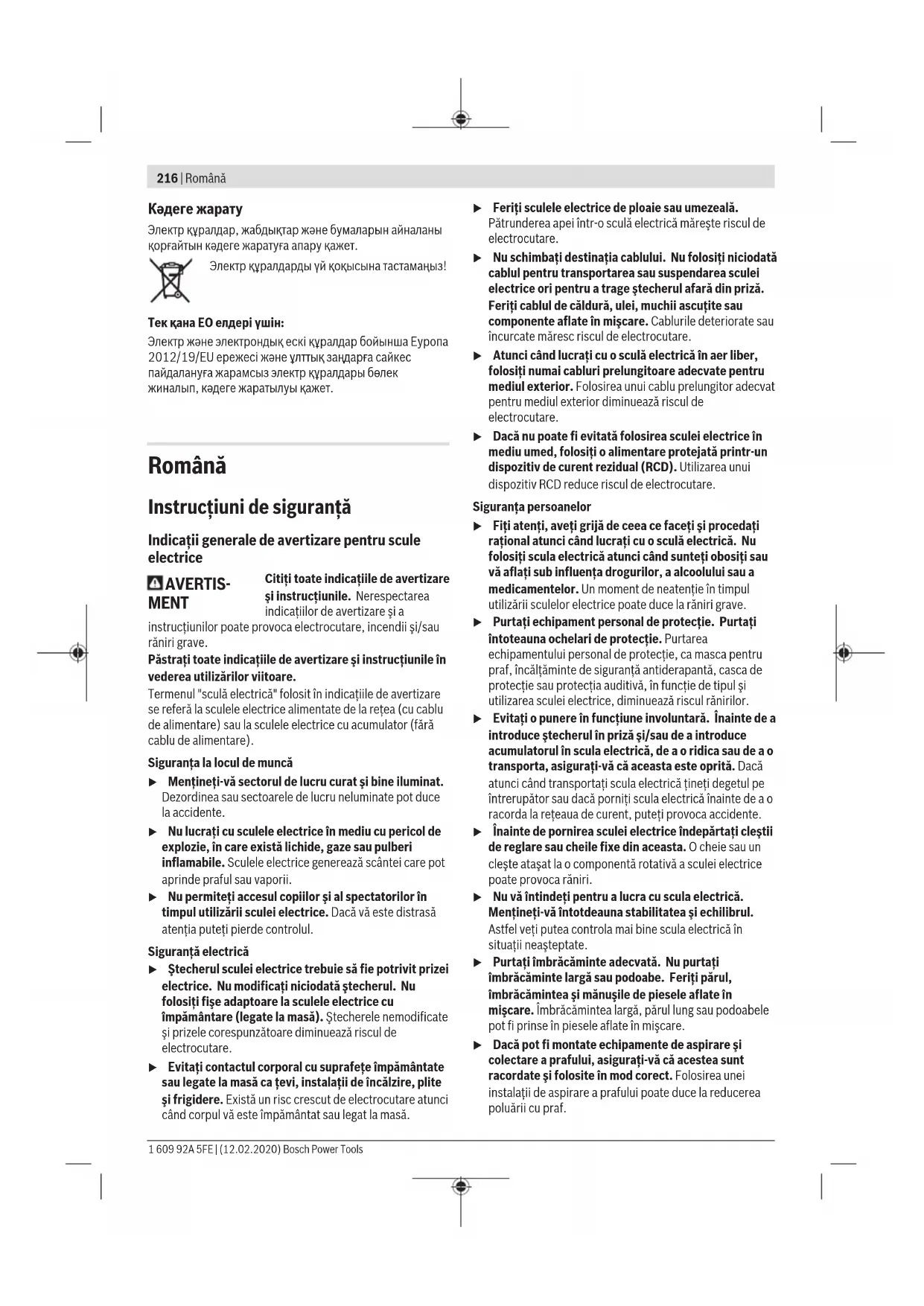

ro Instrucțiuni originale

Instrucţiuni de siguranţă

Indicaţii generale de avertizare pentru scule

MENT Citiţi toate indicaţiile de avertizare

şi instrucţiunile. Nerespectarea

indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

Păstraţi toate indicaţiile de avertizare şi instrucţiunile în

vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicaţiile de avertizare

se referă la sculele electrice alimentate de la reţea (cu cablu

de alimentare) sau la sculele electrice cu acumulator (fără

cablu de alimentare).

Siguranţa la locul de muncă u Menţineţi‑vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce

la accidente. u Nu lucraţi cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii. u Nu permiteţi accesul copiilor şi al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul.

Siguranţă electrică u Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificaţi niciodată ştecherul. Nu

folosiţi fişe adaptoare la sculele electrice cu

împământare (legate la masă). Ştecherele nemodificate

şi prizele corespunzătoare diminuează riscul de

electrocutare. u Evitaţi contactul corporal cu suprafeţe împământate sau legate la masă ca ţevi, instalaţii de încălzire, plite

şi frigidere. Există un risc crescut de electrocutare atunci

când corpul vă este împământat sau legat la masă. u Feriţi sculele electrice de ploaie sau umezeală. Pătrunderea apei într‑o sculă electrică măreşte riscul de

electrocutare. u Nu schimbaţi destinaţia cablului. Nu folosiţi niciodată cablul pentru transportarea sau suspendarea sculei

electrice ori pentru a trage ştecherul afară din priză.

Feriţi cablul de căldură, ulei, muchii ascuţite sau

componente aflate în mişcare. Cablurile deteriorate sau

încurcate măresc riscul de electrocutare. u Atunci când lucraţi cu o sculă electrică în aer liber, folosiţi numai cabluri prelungitoare adecvate pentru

mediul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de

electrocutare. u Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiţi o alimentare protejată printr-un

dispozitiv de curent rezidual (RCD). Utilizarea unui

dispozitiv RCD reduce riscul de electrocutare.

Siguranţa persoanelor u Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării sculelor electrice poate duce la răniri grave. u Purtaţi echipament personal de protecţie. Purtaţi întoteauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor. u Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi‑vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente. u Înainte de pornirea sculei electrice îndepărtaţi cleştii de reglare sau cheile fixe din aceasta. O cheie sau un

cleşte ataşat la o componentă rotativă a sculei electrice

poate provoca răniri. u Nu vă întindeţi pentru a lucra cu scula electrică. Menţineţi-vă întotdeauna stabilitatea şi echilibrul.

Astfel veţi putea controla mai bine scula electrică în

situaţii neaşteptate. u Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbrăcăminte largă sau podoabe. Feriţi părul,

îmbrăcămintea şi mănuşile de piesele aflate în

mişcare. Îmbrăcămintea largă, părul lung sau podoabele

pot fi prinse în piesele aflate în mişcare. u Dacă pot fi montate echipamente de aspirare şi colectare a prafului, asiguraţi‑vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

poluării cu praf. 1 609 92A 5FE | (12.02.2020) Bosch Power ToolsRomână | 217

Utilizarea şi manevrarea atentă a sculelor electrice

u Nu suprasolicitaţi scula electrică. Folosiţi pentru

executarea lucrării dv. scula electrică destinată acelui

scop. Cu scula electrică potrivită lucraţi mai bine şi mai

sigur în domeniul de putere indicat.

u Nu folosiţi scula electrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

u Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatorul, înainte de a executa reglaje, a schimba

accesorii sau de a depozita sculele electrice. Această

măsură de prevedere împiedică pornirea involuntară a

u Păstraţi sculele electrice nefolosite la loc inaccesibil

copiilor şi nu lăsaţi să lucreze cu scula electrică

persoane care nu sunt familiarizate cu aceasta sau

care nu au citit prezentele instrucţiuni. Sculele

electrice devin periculoase atunci când sunt folosite de

persoane lipsite de experienţă.

u Întreţineţi sculele electrice. Verificaţi alinierea

corespunzătoare, controlaţi dacă, componentele

mobile ale sculei electrice nu se blochează, sau dacă

există piese rupte sau deteriorate care să afecteze

funcţionarea sculei electrice. Înainte de utilizare daţi

la reparat scula electrică defectă. Cauza multor

accidente a fost întreţinerea necorespunzătoare a

u Menţineţi bine dispozitivele de tăiere bine ascuţite şi

curate. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

u Folosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni, ţinând

cont de condiţiile de lucru şi de activitatea care

trebuie desfăşurată. Folosirea sculelor electrice în alt

scop decât pentru utilizările prevăzute, poate duce la

situaţii periculoase.

u Încredinţaţi scula electrică pentru reparare

personalului de specialitate, calificat în acest scop,

repararea făcându‑se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

Instrucţiuni de siguranţă pentru polizoare

Instrucţiuni de siguranţă comune pentru operaţii de

rectificare, şlefuire cu hârtie abrazivă, lucrul cu perii de

sârmă, lustruire sau tăiere cu disc abraziv

u Această sculă electrică se va folosi ca polizor , maşină

de şlefuit cu hârtie abrazivă, perie din sârmă sau

maşină de debitat. Citiţi toate avertizările,

instrucţiunile, ilustraţiile şi specificaţiile puse la

dispoziţie împreună cu această sculă electrică.

Nerespectarea instrucţiunilor menţionate mai jos poate

duce la electrocutare, incendiu şi/sau vătămări corporale

u Nu se recomandă utilizarea acestei scule electrice

pentru operaţii de lustruire. Operaţiile pentru care

această sculă electrică nu este destinată, pot fi

periculoase şi provoca vătămări corporale.

u Nu folosiţi accesorii care nu sunt prevăzute în mod

special şi recomandate de către producătorul sculei

electrice. Faptul în sine că accesoriul poate fi fixat pe

scula dumneavoastră electrică nu garantează utilizarea sa

u Turaţia admisă pentru accesoriu trebuie să fie cel

puţin egală cu turaţia maximă specificată pe scula

electrică. Accesoriile cu o turaţie mai mare decât cea

admisă se pot rupe şi pot fi aruncate în toate părţile.

u Diametrul exterior şi grosimea accesoriilor trebuie să

corespundă dimensiunilor sculei dumneavoastră

electrice. Accesoriile greşit dimensionate nu pot fi

protejate sau controlate în mod corespunzător.

u Prinderea filetată a accesoriilor trebuie să se

potrivească cu filetul arborelui de polizat. Pentru

accesoriile montate cu flanşe, orificiul accesoriului

trebuie să se potrivească cu diametrul flanşei.

Accesoriile care nu se potrivesc exact pe arborele de

polizat se rotesc neuniform, vibrează foarte puternic şi

pot duce la pierderea controlului.

u Nu utilizaţi accesorii deteriorate. Înainte de fiecare

utilizare verificaţi dacă accesoriile precum discurile

de şlefuire nu sunt rupte sau fisurate, dacă discurile

suport nu sunt fisurate, rupte sau uzate, dacă periile

din sârmă nu au fire desprinse sau rupte. Dacă scula

electrică sau accesoriul cade pe jos, verificaţi dacă nu

s-a deteriorat sau montaţi un accesoriu nedeteriorat.

După ce aţi controlat şi montat accesoriul, ţineţi-vă pe

dumneavoastră şi pe persoanele aflate în preajmă în

afara planului de rotaţie al accesoriului şi lăsaţi scula

electrică să meargă în gol un minut la turaţia

nominală. În mod normal, accesoriile deteriorate se rup

în această perioadă de probă.

u Purtaţi echipament personal de protecţie. În funcţie

de utilizare, purtaţi o vizieră de protecţie, ochelari de

protecţie transparenţi sau ochelari de protecţie cu

lentilă. Dacă este cazul, purtaţi mască de protecţie

împotriva prafului, protecţie auditivă, mănuşi de

protecţie sau şorţ special care să vă ferească de micile

aşchii şi fragmente desprinse din piesa de lucru.

Echipamentul de protecţie a ochilor trebuie să vă poată

proteja ochii de corpurile străine aflate în zbor, apărute în

cursul diferitelor operaţii. Masca de protecţie împotriva

prafului sau masca de protecţie a respiraţiei trebuie să

filtreze particulele generate de aplicaţia dumneavoastră..

Expunerea prelungită la zgomot puternic poate provoca

u Aveţi grijă ca spectatorii să păstreze o distanţă sigură

faţă de sectorul dumneavoastră de lucru. Oricine

pătrunde în sectorul de lucru trebuie să poarte

echipament personal de protecţie. Fragmente din piesa

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)218 | Română

de lucru sau accesoriile rupte pot zbura necontrolat şi

provoca răniri chiar în afara sectorului direct de lucru.

u Ţineţi scula electrică numai de mânerele izolate atunci

când executaţi lucrări la care accesoriul de tăiere

poate nimeri conductori electrici ascunşi sau propriul

cablu de alimentare. Contactul accesoriului de tăiere cu

un conductor "sub tensiune" poate pune sub tensiune

componentele metalice ale sculei electrice şi provoca

electrocutarea operatorului.

u Ţineţi cablul de alimentare departe de accesoriul care

se roteşte. Dacă pierdeţi controlul, cablul de alimentare

poate fi tăiat sau prins, iar mâna sau braţul

dumneavoastră poate nimeri sub accesoriul care se

u Nu puneţi niciodată jos scula electrică înainte ca

accesoriul să se fi oprit complet. Accesoriul care se

roteşte poate ajunge în contact cu suprafaţa de sprijin,

fapt care vă poate face să pierdeţi controlul asupra sculei

u Nu lăsaţi scula electrică să funcţioneze în timp ce o

transportaţi. În urma unui contact accidental cu

accesoriul care se roteşte, acesta vă poate prinde

îmbrăcămintea şi chiar pătrunde în corpul

u Curăţaţi regulat fantele de aerisire ale sculei

dumneavoastră electrice. Ventilatorul motorului atrage

praf în carcasă iar acumularea excesivă de pulberi

metalice poate provoca pericole electrice.

u Nu folosiţi scula electrică în apropierea materialelor

inflamabile. Scânteile pot duce la aprinderea acestor

u Nu folosiţi accesorii care necesită agenţi de răcire

lichizi. Folosirea apei sau a altor agenţi de răcire lichizi

poate duce la electrocutare sau şoc electric.

Recul şi avertismente corespunzătoare

Reculul este reacţia bruscă, apărută la agăţarea sau blocarea

unui disc de şlefuire, disc suport, o perie de sârmă sau

oricare alt accesoriu care se roteşte. Agăţarea sau blocarea

duce la oprirea rapidă a accesoriului care se roteşte, ceea ce

face ca scula electrică necontrolată să fie accelerată în

punctul de blocare, în sens contrar direcţiei de rotaţie a

Dacă, de exemplu, un disc de şlefuire se agaţă sau se

blochează în piesa de lucru, marginea discului de şlefuire

care penetrează direct piesa de lucru, se poate prinde în

aceasta şi duce astfel la smulgerea discului de şlefuire sau

provoca recul. Discul de şlefuire se va deplasa spre operator

sau în sens opus acestuia, în funcţie de direcţia de rotaţie a

discului în punctul de blocare. În aceste condiţii, discurile de

şlefuire se pot chiar rupe.

Reculul este consecinţa utilizării greşite şi/sau defectuoase a

sculei electrice şi poate fi evitat prin măsuri preventive

adecvate, precum cele descrise în continuare.

u Ţineţi ferm scula electrică şi aduceţi-vă corpul şi

braţele într-o poziţie în care să puteţi controla forţele

de recul. Folosiţi întotdeauna mânerul auxiliar, dacă

acesta există, pentru a avea un control maxim asupra

forţelor de recul sau a momentului de reacţie din

timpul pornirii. Operatorul poate controla momentele

de reacţie sau forţele de recul prin măsuri preventive

u Nu apropiaţi niciodată mâinile de accesoriul aflat în

mişcare de rotaţie. În caz de recul accesoriul se poate

deplasa peste mâna dumneavoastră.

u Nu vă poziţionaţi corpul în zona de mişcare a sculei

electrice în caz de recul. Reculul proiectează scula

electrică în direcţie opusă mişcării discului de şlefuire din

u Lucraţi extrem de atent în zona colţurilor, muchiilor

ascuţite, etc. Evitaţi ricoşarea accesoriului şi blocarea

acestuia. Accesoriul care se roteşte are tendinţa să se

blocheze în colţuri, pe muchii ascuţite sau când ricoşează

în urm izbirii şi poate duce la pierderea controlului în caz

u Nu folosiţi un lanţ de ferăstrău pentru scobire în lemn

sau pânze dinţate. Astfel de pânze provoacă frecvent

recul şi pierderea controlului.

Avertismente specifice privind operaţiile de şlefuire şi

tăiere cu disc abraziv

u Folosiţi numai discuri recomandate pentru scula

dumneavoastră electrică şi o apărătoare de protecţie

specifică, prevăzută pentru discul selectat. Discurile

care nu sunt prevăzute pentru această sculă electrică, nu

pot fi protejate în mod corespunzător, fiind nesigure.

u Discurile cu degajare trebuie să fie astfel montate

încât suprafaţa lor de şlefuire să se afle sub planul

apărătoarei. Un disc montat incorect, care este

proiectat prin planul apărătoarei nu poate nu poate fi

protejat corespunzător.

u Apărătoarea de protecţie trebuie fixată sigur pe scula

electrică şi astfel ajustată încât să atingă un grad

maxim de siguranţă în exploatare şi numai o porţiune

extrem de mică a discului să rămână expusă spre

operator. Apărătoarea de protecţie protejează

operatorul de fragmentele desprinse prin şlefuire,

atingerea accidentală a discului şi de scânteile care ar

putea provoca aprinderea hainelor.

u Discurile trebuie folosite numai pentru aplicaţiile

recomandate. De exemplu: nu şlefuiţi cu partea

laterală a unui disc de tăiere. Discurile de tăiere sunt

destinate şlefuirii periferice, exercitarea unor forţe

laterale asupra acestor discuri putând duce la ruperea lor.

u Folosiţi întotdeauna flanşe de prindere nedeteriorate,

având dimensiuni şi forme corespunzătoare discului

selectat. Flanşele adecvate sprijină discul, reducând

astfel pericolul ruperii acestuia. Flanşele pentru discuri de

tăiere pot fi diferite faţă de flanşele pentru discuri de

u Nu folosiţi discuri de şlefuire uzate, provenind de la

scule electrice mai mari. Discurile destinate sculelor

electrice mai mari nu sunt concepute pentru turaţiile mai

înalte le sculelor electrice mai mici şi se pot rupe.

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsRomână | 219

Avertismente suplimentare specifice pentru operaţiile

de tăiere cu disc abraziv

u Nu “blocaţi“ discul de tăiere sau nu exercitaţi o forţă

de apăsare prea mare. Nu încercaţi să executaţi tăieri

prea adânci. O supraîncărcare a discului măreşte

solicitarea acestuia şi tendinţa sa de a devia sau răsuci şi

bloca în fanta de tăiere, apărând astfel posibilitatea unui

recul sau a ruperii discului.

u Nu vă poziţionaţi corpul pe aceeaşi linie cu discul şi în

spatele discului care se roteşte. Dacă, în punctul de

tăiere, discul se deplasează în direcţie opusă corpului

dumneavoastră, un eventual recul ar putea arunca discul

care se roteşte cât şi scula electrică direct spre

u Când discul se blochează sau dacă întrerupeţi tăierea

dintr-un anumit motiv, opriţi scula electrică şi ţineţi-o

nemişcată până când discul se opreşte complet. Nu

încercaţi niciodată să scoateţi discul din fanta de

tăiere cât timp discul încă se mai roteşte, în caz

contrar existând pericol de recul. Identificaţi şi

eliminaţi cauza blocării discului.

u Nu reîncepeţi operaţia de tăiere cât timp discul se mai

află în piesa de lucru. Lăsaţi discul să atingă turaţia

maximă şi introduceţi din nou cu grijă discul în

tăietură. Discul s-ar putea bloca, sări afară din piesa de

lucru sau provoca recul, în cazul în care scula electrică

este repornită cu discul introdus în piesa de lucru.

u Sprijiniţi panourile sau piesele supradimensionate

pentru a reduce la minimum riscul de blocare a

discului şi de recul. Piesele de lucru mari se pot încovoia

sub propria greutate. Piesele trebuie sprijinite pe ambele

părţi ale discului, atât în apropierea liniei de tăiere cât şi la

u Lucraţi cu atenţie deosebită la “tăierile tip buzunar“ în

pereţi sau alte zone greu vizibile. Discul care pătrunde

în material poate tăia ţevi de gaze sau de apă, cabluri

electrice sau obiecte care să provoace recul.

Instrucţiuni de siguranţă specifice pentru operaţii de

şlefuire cu hârtie abrazivă

u Nu folosiţi foi de hârtie abrazivă supradimensionate.

La alegerea hârtiei abrazive, respectaţi recomandările

fabricantului. Foile de hârtie abrazivă care depăşesc

marginile discului suport pot produce răniri şi provoca

agăţarea, ruperea discului sau pot duce la recul.

Instrucţiuni de siguranţă specifice pentru lucrul cu perii

u Ţineţi seama de faptul că peria de sârmă pierde bucăţi

de sârmă chiar în timpul utilizării obişnuite. Nu

suprasoliciaţi firele de sârmă printr-o apăsare prea

puternică Bucăţile de sârmă desprinse pot pătrunde cu

uşurinţă prin îmbrăcămintea subţire şi/sau prin piele.

u Dacă se recomandă o apărătoare de protecţie pentru

lucrul cu peria de sârmă, împiedicaţi contactul dintre

discul-perie sau peria de sârmă şi apărătoarea de

protecţie. Discul-perie sau peria de sârmă îşi poate mări

diametrul sub sarcină şi sub acţiunea forţelor centrifuge.

Instrucţiuni de siguranţă suplimentare

Purtaţi ochelari de protecţie.

u Folosiţi detectoare adecvate pentru a localiza

conducte de alimentare ascunse sau adresaţi‑vă în

acest scop regiei locale furnizoare de utilităţi.

Contactul cu conductorii electrici poate duce la incendiu

şi electrocutare. Deteriorarea unei conducte de gaz poate

provoca explozii. Spargerea unei conducte de apă

cauzează pagube materiale sau poate duce la

u Nu atingeţi discurile de şlefuire şi de tăiere înainte ca

acestea să se fi răcit. Discurile se înfierbântă puternic în

u Atunci când alimentarea cu energie electrică este

întreruptă, de exemplu în cazul unei pene de curent,

deblocaţi întrerupătorul pornit/oprit şi aduceţi-l în

poziţia oprit sau scoateţi ştecherul afară din priza de

curent. Astfel veţi împiedica o repornire necontrolată.

u Asiguraţi piesa de lucru. O piesă de lucru fixată cu

dispozitive de prindere sau într‑o menghină este ţinută

mai sigur decât cu mâna dumneavoastră.

Descrierea produsului şi a

Citiţi toate indicaţiile şi instrucţiunile de

siguranţă. Nerespectarea instrucţiunilor şi

indicaţiilor de siguranţă poate provoca

electrocutare, incendiu şi/sau răniri grave.

Ţineţi seama de ilustraţiile din partea anterioară a

instrucţiunilor de folosire.

Utilizare conform destinaţiei

Scule electrică este destinată tăierii, degroşării şi perierii

metalului şi pietrei fără a se folosi apă.

Pentru tăierea cu materiale abrazive aglomerate trebuie să

se utilizeze o apărătoare de protecţie specială pentru tăiere.

La tăierea pietrei trebuie asigurată aspirarea

corespunzătoare a prafului rezultat.

Cu accesoriile de şlefuire admise, scula electrică poate fi

folosită pentru şlefuire cu hârtie abrazivă.

Componentele ilustrate

Numerotarea elementelor componente se referă la schiţa

sculei electrice de pe pagina grafică.

Tastă de blocare a axului

Amortizor de vibraţii

Comutator de pornire/oprire

Mâner auxiliar (suprafaţă izolată de prindere)

Cheie pentru şplinturi pentru piuliţa cu strângere

Capac de protecţie la şlefuire

Pârghie de tensionare pentru capacul de protecţie

Şurub pentru reglarea capacului de protecţie

Flanşă de prindere cu inel O

Disc-oală cu carburi metalice

Piuliţă de strângere

Piuliţă de strângere rapidă

Apărătoare de protecţie la tăiere

Mâner (suprafaţă izolată de prindere)

Apărătoare de aspirare pentru tăiere cu sanie de

Disc-suport din cauciuc

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul

de livrare standard. Puteţi găsi accesoriile complete în

programul nostru de accesorii.

Putere nominală W 2.200 2.200 2.400

Putere utilă W 1.500 1.500 1.600

Turaţie nominală rot/min 8.500 6.600 8.500

Diametru maxim discuri de şlefuire mm 180 230 180

Filet arbore de polizat M 14 M 14 M 14

Lungime maximă filet arbore de polizat mm 25 25 25

Limitator al curentului de pornire ● ● ●

Protecţie împotriva repornirii ● ● ●

Deconectare în caz de recul ● ● ●

Mâner principal rotativ − − ●

Putere nominală W 2.400 2.600 2.600

Putere utilă W 1.600 1.650 1.650

Turaţie nominală rot/min 6.600 8.500 6.600

Diametru maxim discuri de şlefuire mm 230 180 230

Filet arbore de polizat M 14 M 14 M 14

Lungime maximă filet arbore de polizat mm 25 25 25

Limitator al curentului de pornire ● ● ●

Protecţie împotriva repornirii ● ● ●

Deconectare în caz de recul ● ● ●

Mâner principal rotativ ● ● ●

/ II / II / II Specificaţiile sunt valabile pentru o tensiune nominală [U] de 230V. În cazul unor tensiuni diferite şi al unor modele de execuţie specifice

anumitor ţări, aceste specificaţii pot varia.

Numai pentru scule electrice fără limitarea curentului de pornire: procesele de pornire produc scăderi de tensiune de scurtă durată. În cazul unei

alimentări nesatisfăcătoare de la reţeaua electrică, pot fi afectate şi alte scule şi echipamente electrice. Dacă impedanţe de reţea sunt mai mici de

0,25 ohmi nu se prefigurează deranjamente.

Informaţii privind zgomotul/vibraţiile

GWS22-180 LVI GWS22-230 LVI GWS24-180 LVI

Valorile zgomotului emis au fost determinate conform EN60745-2-3.

Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal

Nivel de presiune sonoră

Nivel de putere sonoră

Incertitudinea K Poartă căşti antifonice!

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN60745-2-3:

Valorile zgomotului emis au fost determinate conform EN60745-2-3.

Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal

Nivel de presiune sonoră

Nivel de putere sonoră

Incertitudinea K Poartă căşti antifonice!

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN60745-2-3:

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare

standardizateşi poate fi utilizat la compararea diferitelor

scule electrice. El poate fi folosit şi pentru evaluarea

provizorie a solicitării vibratorii.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)222 | Română

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu alte

accesorii decât cele indicate sau nu beneficiază de o

întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate

de la valoarea specificată. Aceasta poate amplifica

considerabil solicitarea vibratorie de-a lungul întregului

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate

în calcul şi intervalele de timp în care scula electrică este

deconectată sau funcţionează, dar nu este utilizată efectiv.

Această metodă de calcul ar putea duce la reducerea

considerabilă a valorii solicitării vibratorii pe întreg intervalul

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Montarea dispozitivelor de protecţie

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Notă: După ruperea discului de şlefuire în timpul funcţionării

sculei electrice sau în cazul deteriorării dispozitivelor de

prindere de pe apărătoarea de protecţie/scula electrică,

aceasta din urmă trebuie trimisă neîntârziat la centrul de

asistenţă tehnică post-vânzare, adresele vezi paragraful

„Serviciu de asistenţă tehnică post-vânzări şi consultanţă

Capac de protecţie la şlefuire

Deschide pârghia de tensionare (8). Aşază capacul de

protecţie (6) cu camele de codificare (7) în canelura de

codificare de pe gulerul axului până când gulerul capacului

de protecţie este fixat de flanşa sculei electrice, şi roteşte

capacul de protecţie (6) în poziţia dorită. Închide pârghia de

u Reglaţi astfel apărătoarea de protecţie (6) , încât

aceasta să împiedice zborul scânteilor în direcţia

Poţi modifica forţa de strângere a sistemului de blocare a

capacului de protecţie (6) desfiletând sau strângând şurubul

de reglare (9). Ai grijă să fie bine fixat capacul de protecţie

(6) şi verifică-l cu regularitate.

Observaţie: Camele de codificare de la capacul de protecţie

(6) permit montarea unui singur capac de protecţie la scula

Apărătoare de protecţie pentru tăiere

u La tăierea cu mijloace abrazive cu strat de diamant,

folosiţi întotdeauna apărătoarea de protecţie pentru

u La tăierea pietrei trebuie asigurată aspirarea

corespunzătoare a prafului rezultat.

Apărătoarea de protecţie pentru tăiere (15) se montează la

fel ca apărătoarea de protecţie pentru şlefuire (6).

Apărătoare de aspirare pentru tăiere cu sanie de ghidare

Apărătoarea de aspirare pentru tăiere cu sanie de ghidare

(20) se montează la fel ca apărătoarea de protecţie pentru

u Folosiţi-vă scula electrică numai împreună cu mânerul

u Nu mai continuaţi să folosiţi scula electrică dacă

mânerul auxiliar este deteriorat. Nu aduceţi niciun fel

de modificări mânerului auxiliar.

Înşurubaţi mânerul suplimentar (4) în funcţie de modul de

lucru, în partea dreaptă sau stângă a capului angrenajului.

Amortizor de vibraţii

Amortizorul de vibraţii

integrat reduce vibraţiile care

u Nu mai continua să foloseşti scula electrică dacă

elementul de amortizare s-a deteriorat.

u Pentru lucrul cu discul-suport din cauciuc (23) sau cu

peria oală/peria disc/discul de şlefuire evantai folosiţi

întotdeauna apărătoarea de mână (21).

Fixaţi apărătoarea de mână (21) cu mânerul suplimentar

Montarea dispozitivelor de şlefuire

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

u Nu atingeţi discurile de şlefuire şi de tăiere înainte ca

acestea să se fi răcit. Discurile se înfierbântă puternic în

Curăţaţi arborele de polizat (18) şi toate piesele care trebuie

Pentru fixarea şi desprinderea accesoriilor de şlefuire,

apăsaţi tasta de blocare a arborelui (1), pentru a imobiliza

arborele de polizat.

u Acţionaţi tasta de blocare a arborelui numai atunci

când arborele de polizat se află în repaus. Altfel scula

electrică se poate deteriora.

Piuliţă cu strângere rapidă

Pentru înlocuirea uşoară a dispozitivelor de şlefuire fără a

folosi alte scule, în locul piuliţei de strângere (13) puteţi

folosi piuliţa cu strângere rapidă (14).

u Piuliţa cu strângere rapidă (14) poate fi folosită numai

pentru discuri de şlefuire sau de tăiere.

Folosiţi numai o piuliţă cu strângere rapidă în perfectă

stare, nedeteriorată (14).

La înşurubare aveţi grijă ca partea inscripţionată a

piuliţei cu strângere rapidă (14) să nu fie îndreptată spre

discul de şlefuire; săgeata trebuie să fie îndreptată spre

marcajul indexului(27) .

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsRomână | 223

polizat, apăsaţi tasta de

blocare a arborelui (1).

Pentru a fixa strâns piuliţa

cu strângere rapidă, răsuciţi

puternic în sens orar discul

Dacă piuliţa cu strângere

rapidă este nedeteriorată şi

a fost fixată corespunzător,

o puteţi slăbi manual, prin

rotirea manuală în sens

antiorar a inelului zimţat.

Nu slăbiţi niciodată cu

cleştele o piuliţă cu

strângere rapidă blocată,

ci folosiţi cheia pentru

şplinturi în acest scop.

Aşezaţi cheia pentru

reprezentării din imagine.

Disc de şlefuire/tăiere

Ţine cont de dimensiunile dispozitivelor de şlefuire.

Diametrul orificiului de prindere trebuie să se potrivească cu

cel al flanşei de prindere. Nu utiliza adaptoare sau

În cazul utilizării de discuri de tăiere diamantate, ai grijă ca

săgeata indicatoare a direcţiei de rotaţie de pe discul de

tăiere diamantat să coincidă cu săgeata indicatoare a

direcţiei de rotaţie de pe scula electrică (verifică săgeata

indicatoare a direcţiei de rotaţie de pe capul angrenajului).

Ordinea operaţiilor de montare este prezentată pe pagina

Pentru fixarea discului de şlefuire/tăiere, înşurubează piuliţa

de strângere (13) şi strânge-o cu ajutorul cheii, consultă

secţiunea (vezi „ Piuliţă cu strângere rapidă “,

u După montarea dispozitivului de şlefuire verificaţi,

după pornirea sculei electrice, dacă dispozitivul de

şlefuire este montat corect şi dacă se poate roti liber.

Asiguraţi-vă că dispozitivul de şlefuire nu se freacă de

apărătoarea de protecţie sau de alte piese.

În jurul gulerului de centrare din flanşa de

prindere (10) este montată o piesă din plastic

(inel O). Dacă inelul O lipseşte sau este

deteriorat, flanşa de prindere (10) trebuie să

fie în mod obligatoriu înlocuită înainte de

Disc de şlefuire în evantai

u Pentru lucrul cu discul de şlefuire în evantai montaţi

întotdeauna apărătoarea de mână (21).

Disc-suport din cauciuc

u Pentru lucrul cu discul-suport din cauciuc (23)

montaţi întotdeauna apărătoarea de mână (21).

Ordinea operaţiilor de montaj este redată la pagina grafică.

Înaintea montării discului-suport din cauciuc (23), aşezaţi

cele 2 şaibe de distanţare (22) pe arborele de polizat (18).

Înşurubaţi piuliţa rotundă (25) şi strângeţi-o cu cheia pentru

Perie oală/perie disc

u Pentru lucrul cu peria oală sau peria disc, montaţi

întotdeauna apărătoarea de mână (21).

Ordinea operaţiilor de montaj este redată la pagina grafică.

Peria oală/peria disc trebuie să poată fi înşurubată pe

arborele de polizat până când se va sprijini stabil pe flanşa

arborelui de polizat de la capătul filetului arborelui. Strângeţi

bine peria oală/peria disc cu o cheie fixă.

Dispozitive de şlefuire admise

Puteţi întrebuinţa dispozitivele de şlefuire enumerate în

instrucţiunile de folosire.

Turaţia admisă [rot/min] respectiv viteza periferică [m/s] a

dispozitivelor de şlefuire utilizate trebuie să fie cel puţin

egală cu valorile specificate în tabelul următor.

Ţineţi seama de turaţia respectiv viteza periferică admisă,

inscripţionată pe eticheta dispozitivului de şlefuire.

Rotirea mânerului principal

GWS 24-180 LVI / GWS 24-230 LVI / GWS 26-180 LVI /

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)224 | Română

Mânerul principal (28) poate fi rotit către carcasa motorului,

spre stânga sau spre dreapta, cu câte 90°. Astfel, în cazul

unor situaţii de lucru deosebite, comutatorul de pornire/

oprire va putea fi adus într-o poziţie de manevrare mai

favorabilă, deexemplu, în cazul lucrărilor de tăiere cu

apărătoarea de aspirare cu sanie de ghidare (20) sau pentru

Trage dispozitivul de deblocare a mânerului (29) în direcţia

săgeţii şi roteşte simultan mânerul principal (28) în poziţia

dorită până când se fixează.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt

vopselele pe bază de plumb, anumite tipuri de lemn,

minerale şi metal pot fi dăunătoare sănătăţii. Atingerea sau

inspirarea acestor pulberi poate provoca reacţii alergice şi/

sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le

persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulberea de lemn de stejar sau de

fag sunt considerate a fi cancerigene, mai ales în combinaţie

cu materiale de adaos utilizate la prelucrarea lemnului

(cromat, substanţe de protecţie a lemnului). Materialele care

conţin azbest nu pot fi prelucrate decât de către specialişti.

– Folosiţi pe cât posibil o instalaţie de aspirare a prafului

adecvată pentru materialul prelucrat.

– Asiguraţi buna ventilaţie a locului de muncă.

– Este recomandabil să se utilizeze o mască de protecţie a

respiraţiei având clasa de filtrare P2.

Respectaţi prescripţiile din ţara dumneavoastră referitoare

la materialele de prelucrat. u Evitaţi acumulările de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă.

Punerea în funcţiune u Ţineţi seama de tensiunea reţelei de alimentare! Tensiunea sursei de curent trebuie să coincidă cu

datele specificate pe plăcuţa indicatoare a tipului

scule electrice. Sculele electrice inscripţionate cu

230V pot funcţiona şi racordate la 220V.

În cazul alimentării sculei electrice de la generatoare mobile

de curent electric, care nu dispun de suficiente rezerve de

putere respectiv nu sunt prevăzute cu un regulator de

tensiune corespunzător, cu amplificarea curentului de

pornire, se poate ajunge la performanţe deficitare sau la un

comportament atipic la pornire.

Vă rugăm să luaţi în considerare potrivirea generatorului de

curent folosit de dumneavoastră, în special în ceea ce

priveşte tensiunea şi frecvenţa reţelei.

Pentru punerea în funcţiune a sculei electrice, împinge spre

înainte comutatorul de pornire/oprire (3) şi apoi apasă-l.

Pentru fixarea comutatorului de pornire/oprire apăsat (3),

împinge mai departe spre înainte comutatorul de pornire/

Pentru deconectarea sculei electrice, eliberează

comutatorul de pornire/oprire (3), respectiv dacă acesta

este blocat, apasă scurt comutatorul de pornire/oprire (3) şi

apoi eliberează-l din nou.

Model cu comutator fără dispozitiv de blocare (specific

ţării de utilizare):

Pentru punerea în funcţiune a sculei electrice, împinge spre

înainte comutatorul de pornire/oprire (3) şi apoi apasă-l.

Pentru deconectarea sculei electrice, eliberează

comutatorul de pornire/oprire (3). u Verificaţi înainte de utilizare dispozitivele de şlefuire. Dispozitivul de şlefuire trebuie să fie montat perfect şi

să se poată roti liber. Efectuaţi o probă funcţională

fără sarcină, timp de cel puţin 1 minut. Nu folosiţi

dispozitive de şlefuire deteriorate, deformate sau

care vibrează. Dispozitivele de şlefuire deteriorate se pot

rupe şi provoca răniri.

Limitator al curentului de pornire

Limitatorul electronic al curentului de pornire limitează

puterea în momentul conectării sculei electrice, permiţând

utilizarea acesteia prin racordarea la un circuit electric

protejat de o siguranţă de 16 A.

Notă: Dacă, imediat după pornire, scula electrică

funcţionează la turaţie maximă, înseamnă că limitatorul

curentului de pornire şi protecţia împotriva repornirii s-au

defectat. Scula electrică trebuie trimisă imediat la centrul de

asistenţă tehnică; consultaţi adresele de la paragraful

„Serviciu de asistenţă tehnică post-vânzări şi consultanţă

Deconectarea în caz de recul

În cazul unui recul brusc al sculei electrice, de

exemplu, în cazul unui blocaj în timpul tăierii,

alimentarea cu energie electrică a motorului

este întreruptă electronic.

Pentru repunerea în funcţiune a sculei electrice, adu

comutatorul de pornire/oprire (3) în poziţia de oprire şi

reporneşte scula electrică.

Protecţie la repornire

Protecţia la repornire previne pornirea necontrolată a sculei

electrice după producere unei pene de curent.

1 609 92A 5FE | (12.02.2020) Bosch Power ToolsRomână | 225

Pentru repunerea în funcţiune a sculei electrice, aduceţi

comutatorul de pornire/oprire (3) în poziţia de oprire şi

reporniţi scula electrică.

Instrucţiuni de lucru

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

u Atenţie la trasarea de canale în pereţi portanţi, vezi

paragraful „Indicaţii privind statica“.

u Fixaţi piesa de lucru dacă stabilitatea acesteia nu este

asigurată prin propria sa greutate.

u Nu suprasolicitaţi scula electrică într-atât încât

aceasta să se oprească din funcţionare.

u După o solicitare puternică, lăsaţi scula electrică să

meargă în gol timp de câteva minute pentru ca

accesoriul să se răcească.

u Nu folosiţi scula electrică împreună cu un suport

pentru maşini de retezat cu disc abraziv.

u Nu atingeţi discurile de şlefuire şi de tăiere înainte ca

acestea să se fi răcit. Discurile se înfierbântă puternic în

Notă: În caz de neutilizare, scoateţi ştecherul din priza de

curent. Şi dacă este oprită, scula electrică are un mic

consum de curent în cazul în care ştecherul este în priză şi

există tensiune în reţeaua electrică.

u Nu întrebuinţaţi niciodată discuri de tăiere pentru

Cu un unghi de atac de 30° până la 40° veţi obţine cele mai

bune rezultate la degroşare. Deplasaţi înainte şi înapoi scula

electrică, apăsând-o moderat. Astfel piesa de lucru nu se va

înfierbânta prea tare, nu se va păta şi nu vor se vor forma

crestături pe aceasta.

Disc de şlefuire în evantai

Cu discul de şlefuire în evantai (accesoriu) puteţi prelucra,

de asemenea, suprafeţe şi profiluri curbate. Discurile de

şlefuire în evantai au o durată de viaţă utilă considerabil mai

lungă, un nivel mai de zgomot mai scăzut şi temperaturi de

şlefuire mai reduse decât discurile de şlefuire clasice.

Tăierea de separare a metalului

u La tăierea cu mijloace abrazive cu strat de diamant,

folosiţi întotdeauna apărătoarea de protecţie pentru

La tăiere, lucraţi cu avans moderat, adaptat la materialul de

prelucrat. Nu apăsaţi discul de tăiere, nu-l înclinaţi şi nu-l

Nu frânaţi prin contrapresare laterală discurile de tăiere care

se mai mişcă încă din inerţie.

Scula electrică trebuie

condusă întotdeauna în

contrasens. În caz contrar,

există pericolul ca aceasta

să fie împinsă afara din

necontrolat. La tăierea

profilelor şi ţevilor pătrate

cel mai bine începeţi tăierea

din locul cu secţiunea cea

u La tăierea pietrei trebuie asigurată aspirarea

corespunzătoare a prafului rezultat.

u Purtaţi mască de protecţie împotriva prafului.

u Scula electrică poate fi folosită numai pentru tăiere/

Pentru tăierea pietrei, cel mai bine folosiţi un disc diamantat.

În cazul utilizării apărătoarei de aspirare pentru tăiere cu

sanie de ghidare (20), aspiratorul trebuie să fie autorizat

pentru aspirarea prafului de piatră. Bosch oferă aspiratoare

Porniţi scula electrică şi

aşezaţi-o cu partea frontală

a saniei de ghidare pe piesa

de lucru. Împingeţi scula

electrică cu avans moderat,

adaptat la materialul de

La tăierea materialelor

deosebit de dure, ca de

exemplu betonul cu un

conţinut ridicat de pietriş, discul diamant se poate încălzi

excesiv şi din această cauză se poate deteriora. O coroană

de scântei care înconjoară discul diamantat indică clar acest

Întrerupeţi în acest caz procesul de tăiere şi lăsaţi pentru

scurt timp discul diamantat să se rotească în gol la turaţie

maximă, pentru a se răci.

Scăderea perceptibilă a avansului de lucru şi o coroană de

scântei care înconjoară discul diamantat reprezintă semne

ale tocirii acestuia. Îl puteţi reascuţi prin tăieri scurte în

material abraziv, de exemplu în gresie calcaroasă.

Indicaţii privind statica

Canalele trasate în pereţi portanţi cad sub incidenţa

standardului DIN1053 secţiunea 1 sau reglementărilor

specifice fiecărei ţări. Aceste prescripţii trebuie neapărat

respectate. Înainte de începerea lucrului, consultaţi

specialistul responsabil în statica clădirilor, arhitectul sau

conducerea şantierului.

Întreţinere şi service

Întreţinerea şi curăţarea

u Înaintea oricăror intervenţii asupra sculei electrice

scoateţi cablul de alimentare afară din priză.

Bosch Power Tools 1 609 92A 5FE | (12.02.2020)226 | Български u Pentru a putea lucra bine şi sigur, menţineţi curate scula electrică şi fantele de aerisire ale acesteia. u În condiţii de lucru extrem de grele, folosiţi întotdeauna, în măsura posibilităţilor, o instalaţie de

aspirare. Suflaţi frecvent fantele de aerisire şi

conectaţi în serie un întrerupător de protecţie

împotriva tensiunilor periculoase (PRCD). În cazul

prelucrării metalelor în interiorul sculei electrice se poate

depune praf bun conducător electric. Izolaţia de protecţie

a sculei electrice poate fi afectată.

Depozitaţi şi întreţineţi cu atenţie accesoriile.

Dacă este necesară înlocuirea cablului de racordare, pentru

a evita periclitarea siguranţei în timpul utilizării, această

operaţie se va executa de către Bosch sau de către un centru

de service autorizat pentru scule electrice Bosch.

Serviciu de asistenţă tehnică post-vânzări şi

Serviciul nostru de asistenţă tehnică răspunde întrebărilor

tale atât în ceea ce priveşte întreţinerea şi repararea

produsului tău, cât şi referitor la piesele de schimb. Pentru

desenele descompuse şi informaţii privind piesele de

schimb, poţi de asemenea să accesezi: www.bosch-pt.com

Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie

pentru a te ajuta în chestiuni legate de produsele noastre şi

accesoriile acestora.

În caz de reclamaţii şi comenzi de piese de schimb, te rugăm

să specifici neapărat numărul de identificare compus din

10cifre, indicat pe plăcuţa cu date tehnice a produsului.

Sculele electrice, accesoriile şi ambalajele trebuie

direcţionate către o staţie de revalorificare ecologică.

Nu aruncaţi sculele electrice în gunoiul

Numai pentru ţărileUE:

Conform Directivei Europene 2012/19/UE privind sculele şi

aparatele electrice şi electronice uzate şi transpunerea

acesteia în legislaţia naţională, sculele electrice scoase din

uz trebuie colectate separat şi direcţionate către o staţie de

revalorificare ecologică.

Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tutu-

ror dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în ce-

le ce urmează şi sunt în conformitate cu următoarele standarde.

Documentaţie tehnică la: *

Număr de identificare
