FatMax FMHT0-77422 - Termometre STANLEY - Ücretsiz kullanım kılavuzu

Ürün Tipi	Temassız Kızılötesi Termometre
Marka	STANLEY
Model	FatMax FMHT0-77422
Ölçüm Aralığı	-50°C ile 1350°C (-58°F ile 2462°F)
Doğruluk (18-28°C'de)	±%1,5 sonuç + 2°C (-20°C ile 200°C arası); ±%2 + 2°C (200-538°C); ±%3 + 5°C (538-1350°C)
Mesafe/Hedef Oranı	20:1
Ayarlanabilir Emisivite	0,1 ile 1,0 (varsayılan 0,95)
Tepki Süresi	< 1 saniye
Ekran	Arka Aydınlatmalı LCD Ekran
Güç Kaynağı	1 adet 9V pil (6F22 veya eşdeğeri)
Otomatik Kapanma	1 dakika hareketsizlikten sonra
Lazer	Sınıf 2, <1mW, 630-680 nm
Koruma Sınıfı	IP20
Çalışma Sıcaklığı	0°C ile 40°C
Depolama Sıcaklığı	-20°C ile 50°C
Çalışma Nem Oranı	30°C'ye kadar %10 ile %95 bağıl nem, yoğuşmasız
Ana Fonksiyonlar	MAKS, MİN, DIF, ORT, üst/alt eşik alarmları, arka aydınlatma, lazer, ayarlanabilir emisivite, otomatik veri kaydı
Bakım	Lensi basınçlı hava ve pamuklu çubukla temizleyin; gövdeyi sabun ve suyla temizleyin. Suya daldırmayın.
Güvenlik	Lazer ışınına doğrudan bakmayın, kasıtsız maruziyetten kaçının. Sınıf 2 lazer.
Garanti	1 yıl
Onarılabilirlik	Yalnızca yetkili servis tarafından onarılabilir; kullanıcı tarafından onarılabilir parça yoktur.

Sık sorulan sorular - FatMax FMHT0-77422 STANLEY

Termometre nasıl açılır ve ölçüm yapılır?

Termometreyi açmak ve sıcaklığı ölçmek için tetik düğmesine en az 1 saniye basın. Sonuç ana ekranda görünür. Değeri kilitlemek için bırakın.

Sıcaklık birimi Celsius ve Fahrenheit arasında nasıl değiştirilir?

°C ve °F arasında geçiş yapmak için 2 veya 3 düğmesine basın. Bu düğmeler ayar sırasında değerleri artırmak veya azaltmak için de kullanılır.

Lazer nasıl açılır veya kapatılır?

Tetik düğmesini basılı tutun ve lazer simgesi olan düğmeye basarak lazer işlevini açın veya kapatın. Lazer aktif olduğunda ekranda lazer sembolü görünür.

Emisivite nasıl ayarlanır?

MOD düğmesine € sembolü yanıp sönene kadar basılı tutun. Değeri ayarlamak için + ve - düğmelerini kullanın (0,1 ile 1,0 arası). Onaylamak için MOD düğmesine tekrar basın.

Üst ve alt eşik alarmları nasıl ayarlanır?

MOD düğmesine € yanıp sönene kadar basılı tutun. LAL veya HAL seçmek için MOD düğmesine birkaç kez basın. Değeri ayarlamak için + ve - kullanın. Sıcaklık bu eşiklere ulaştığında alarm çalar.

Düşük pil göstergesi göründüğünde ne yapılmalı?

Pili hemen yeni bir 9V pil (6F22 veya eşdeğeri) ile değiştirin, kutuplara dikkat edin. Pil kapağını yanlardan bastırarak açın.

Termometrenin lensi nasıl temizlenir?

Tozu basınçlı hava ile üfleyin, ardından nemli bir pamuklu çubuk ile nazikçe silin. Çözücü veya aşındırıcı ürünler kullanmayın.

Termometrenin ölçüm aralığı nedir?

Termometre -50°C ile 1350°C (-58°F ile 2462°F) arasında ölçüm yapar.

20:1 mesafe/hedef oranı ne anlama gelir?

20 birim mesafede, ölçülen alanın çapı 1 birimdir. Örneğin, 508 mm'de nokta 25,4 mm'dir. Hedef uzaklaştıkça ölçülen alan büyür.

Ölçüm doğruluğu nasıl sağlanır?

Hedef yüzeyinin ölçüm noktasından en az iki kat büyük olduğundan emin olun. Büyük sıcaklık değişikliklerinde termometrenin oda sıcaklığına 30 dakika süreyle uyum sağlamasına izin verin. Malzemeye uygun bir emisivite kullanın.

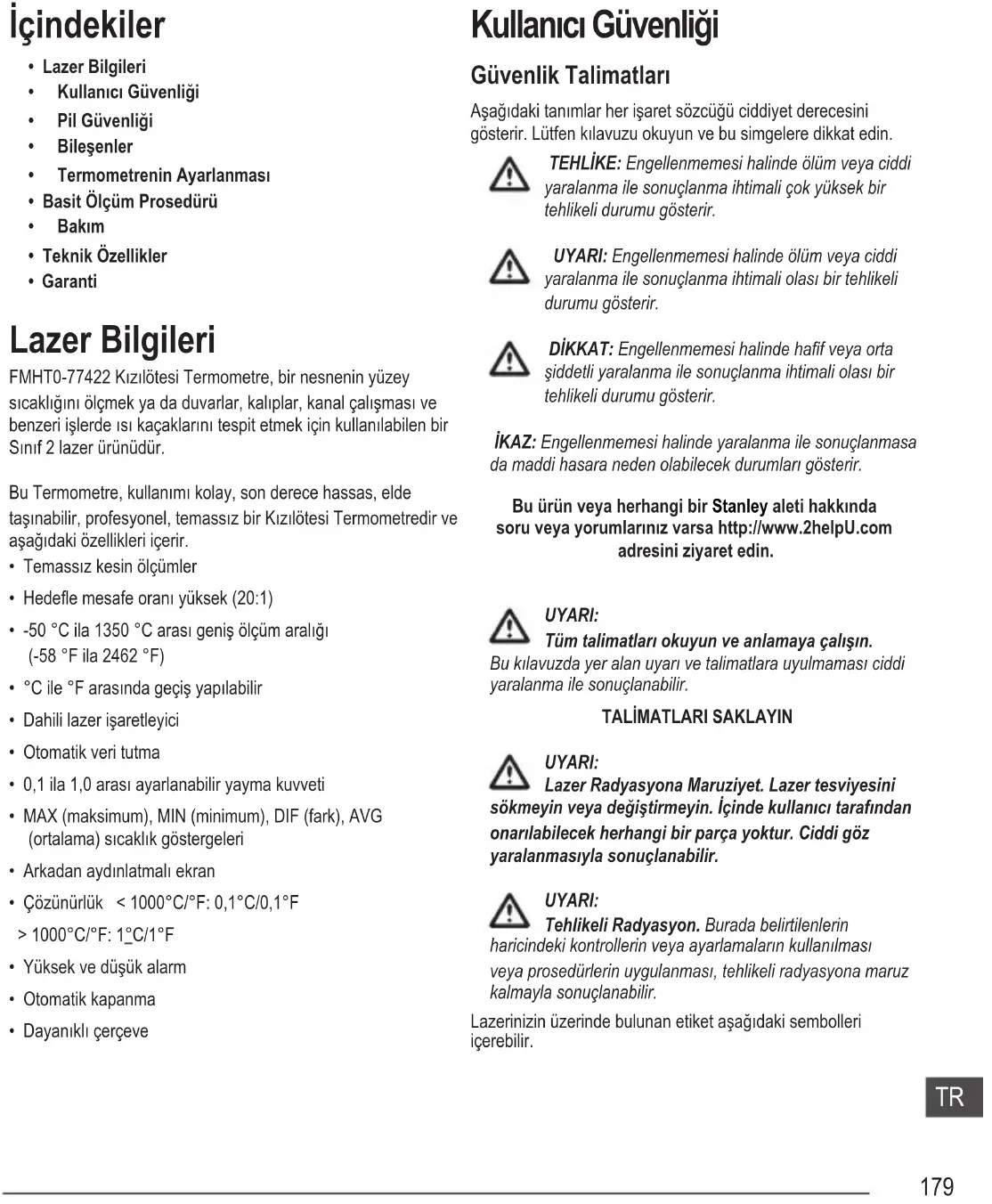

KULLANIM KILAVUZU FatMax FMHT0-77422 STANLEY

• Lazer Bilgileri
- Kullanıcı Güvenliği
- Pil Güvenliği
- Bileşenler
• Termometrenin Ayarlanması
- Basit Ölçüm Prosedürü
- Bakim
- Teknik Özellikler
- Garanti

Lazer Bilgileri

FMHT0-77422 Kızılötesi Termometre, bir nesnenin yüzey sıcaklığını ölçmek ya da duvarlar, kalıplar, kanal çalışması ve benzeri işlerde ısı kaçaklarını tespit etmek için kullanılabilen bir Sınıf 2 lazer ürunüdür.

Bu Termometre, kullanımı kolay, son derece hassas, elde taşınabilir, profesyonel, temassız bir Kızılötesi Termometredir ve aşağıdaki özellikleri içerir.

• Temassız kesin ölçümler
  • Hedefle mesafe oranı yüksek (20:1)
• -50 °C ila 1350 °C arası geniş ölçüm aralığı (-58 °F ila 2462 °F)
• °C ile °F arasında geçiş yapılabilir
• Dahili lazer işaretleyici
• Otomatik veri tutma
• 0,1 ila 1,0 arası ayarlanabilir yayma kuvveti
• MAX (maksimum), MIN (minimum), DIF (fark), AVG (ortalama) sıcaklık göstergeleri
• Arkadan aydınlatmalı ekran
• Çözünürlük < 1000^ C/^ F : 0,1^ C/0,1^ F
• Yüksek ve düşük alarm
• Otomatik kapanma
• Dayanıklı çerçeve

$$

1 0 0 0 ^ {\circ} \mathrm{C} / ^ {\circ} \mathrm{F}: 1 _ {-} ^ {\circ} \mathrm{C} / 1 ^ {\circ} \mathrm{F} $$

Kullanıcı Güvenliği

Güvenlik Talimatları

Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyun ve bu simgelere dikkat edin.

TEHLIKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanma ihtimali çok yüksek bir tehlikeli durumu gösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanma ihtimali olası bir tehlikeli durumu gösterir.

DİKKAT: Engellenmemesi halinde hafif veya orta şiddetli yaralanma ile sonuçlanma ihtimali olası bir tehlikeli durumu gösterir.

İKAZ: Engellenmemesi halinde yaralanma ile sonuçlanmasa da maddi hasara neden olabilecek durumları gösterir.

Bu ürün veya herhangi bir Stanley aleti hakkında soru veya yorumlarınız varsa http://www.2helpU.com adresini ziyaret edin.

UYARI:

Tüm talimatları okuyun ve anlamaya çalışın.

Bu kılavuzda yer alan uyarı ve talimatlara uyulmaması ciddi yaralanma ile sonuçlanabilir.

TALİMATLARI SAKLAYIN

UYARI:

Lazer Radyasyona Maruziyet. Lazer tesviyesini sökmeyin veya değiştirmeyin. İçinde kullanıcı tarafından onarılabilecek herhangi bir parça yoktur. Ciddi göz yaralanmasıyla sonuçlanabilir.

UYARI:

Tehlikeli Radyasyon. Burada belirtilenlerin haricindeki kontrollerin veya ayarlamaların kullanılması veya prosedürlerin uygulanması, tehlikeli radyasyona maruz kalmayla sonuçlanabilir.

Lazerinizin üzerinde bulunan etiket aşağıdaki sembolleri içerebilir.

Sembol Anlamı
V Volt
mW Miliwatt
	Lazer Uyarısı
nm Nanometre olarak dalga boyu
2 Sınıf 2 Lazer

Uyarı Etiketleri

Sizin konforunuz ve emniyetiniz için, aşağıdaki etiketler lazerin üzerine yerleştirilmiştir.

UYARI: Yaralanma riskini en aza indirmek için kullanıcı kullanma talimatlarını mutlaka okumalıdır.

• Lazer üzerinde kesinlikle hiçbir değişiklik yapmayın. Alet üzerinde değişiklik yapılması tehlikeli lazer radyasyonuna maruz kalmayla sonuçlanabilir.
• Lazeri çocukların yakınında çalıştırmayın veya çocukların lazeri çalıştırmasına izin vermeyin. Ciddi göz yaralanması ile sonuçlanabilir.
• Uyarı etiketlerini çıkarmayın veya okunmaz hale getirmeyin. Etiketler çıkarılırsa, kullanıcı ya da başkaları yanlışlıkla radyasyona maruz kalabilir.
• Kullanmadan önce bilinen bir sıcaklığı ölçerek termometrenin çalıştığını doğrulayın.
• Lazer işinini uçak veya hareketli araçlara doğru yöneltmeyin. Ciddi göz yaralanması ile sonuçlanabilir.
• Üniteye su sıçratmayın veya üniteyi suya daldırmayın.

UYARI: LAZER RADYASYONU. IŞINA DOĞRU Yüksek yayma kuvvetine sahip bir nesnenin ölçüm sonucu, BAKMAYIN. Sınıf 2 Lazer Ürünü. o nesnenin gerçek sıcaklığından daha düşük olabilir.

Yanmayla sonuçlanabilir.

• Lazeri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi tehlikeli ortamlarda çalıştırmayın. Bu alet, toz veya dumanların alev almasına neden olabilecek kıvılcımlar üretir.
• Kullanılmayan bir lazeri çocukların ve eğitim almamış kişilerin erişemeyeceği bir yerde saklayın. Lazerler, eğitimsiz kullanıcıların elinde tehlikelidir.
• Alet servis bakımının eğitimli bakım personeli tarafından yapılması ZORUNLUDUR. Eğitimli olmayan personel tarafından yapılan servis veya bakım yaralanmalara neden olabilir. Size en yakın Stanley servis merkezini öğrenmek için http://www.2helpU.com adresini ziyaret edin.
• Lazer ışını görüntülemek için teleskop veya takeometre gibi optik aletleri kullanmayın. Ciddi göz yaralanmasıyla sonuçlanabilir.
• Lazeri, kimsenin kasıtlı ya da kasıtsız bir şekilde doğrudan lazer ışınına bakabileceği bir konuma yerleştirmeyin. Ciddi göz yaralanmasıyla sonuçlanabilir.
• Lazeri, lazer işınının herhangi birinin gözlerine yansıtma yapabileceği bir yüzeyin yakınına yerleştirmeyin. Ciddi göz yaralanmasıyla sonuçlanabilir.
• Kullanılmadığı zaman lazeri kapatın. Lazeri kontrolsüz bırakmak lazer ışınına bakma riskini artırır.

DİKKAT: Lazer aşağıdakikilere karşı korunmalıdır:

- Elektromanyetik alanlar (kaynak kineleri, indüksiyon ıstılcıları ve benzeri öğeler tarafından oluşturulan.)

• Büyük veya ani ortam sıcaklık değişimlerinden kaynaklanan termal şok. En iyi doğruluk için termometrenin sıcaklığı kullanımdan önce dengelenmesini sağlamak üzere 30 dakika bekleyin.
• Lazeri yüksek sıcaklıktaki nesnelerin üzerinde veya yakınında bırakmayın.

Kişisel Güvenlik

• Lazeri kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Lazeri yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Lazeri kullanırken bir anlık dikkatsizlik ciddi fiziksel yaralanmayla sonuçlanabilir.
• Koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Çalışma koşullarına bağlı olarak, toz maskesi, kaymayan emniyet ayakkabıları, şapka ve kulaklık gibi koruyucu ekipman giyerek kişisel yaralanmaları azaltabilirsiniz.

Alet Kullanımı ve Bakımı

• Lazer açılıp kapatılamıyorsa, aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm aletler tehlikelidir ve tamir edilmesi gerekmektedir.
• Bu kılavuzun Bakım bölümündeki talimatları uygulayın. İzin verilmeyen parçaların kullanılması veya Bakım talimatlarına uyulmaması elektrik çarpması veya yaralanma tehlikesi yaratabilir.

Pil Güvenliği

UYARI:

Piller patlayabilir veya sızıntı yapabilir ve yaralanma veya yangına neden olabilir. Bu riski azaltmak için:

• Pil etiketi ve ambalajı üzerindeki talimat ve uyarıların tümüne dikkatli bir şekilde uyun.
• Pil ve cihaz üzerinde işaretlenmiş kutuplara (+ ve -) dikkat ederek pilleri daima doğru yerleştirin.
• Pil terminallerine kısa devre yaptırmayın.
• Tek kullanımlık pilleri şarj etmeyin.
• Boşalmış pilleri hemen çıkarın ve yerel yasalara göre imha edin.
• Pilleri ateşe maruz bırakmayın.
• Pilleri çocukların erişemeyeceği yerlerde saklayın.
• Alet kullanılmadığında pilleri çıkarın.

Pillerin Takılması (Şekil B)

Pil kapağını (10), Şekil B'de gösterilen yerlere (23) hafifçe bastırarak açın. 9V pili (24) (6F22 veya eşdeğeri) takın ve kutupların doğru olduğundan emin olun. Pil kapağını kapatın.

Pillerin Değiştirilmesi (Şekil B)

Simge

gerekir.

göründüğünde, pil zayıftır ve değiştirilmesi

Termometre otomatik olarak kapanana kadar bekleyin. Pil kapağını (10), Şekil B'de gösterilen yerlere (23) hafifçe bastırarak açın. 9V pili (24) (6F22 veya eşdeğeri) kutupların doğruluğundan emin olarak değiştirin. Pil kapağını kapatın.

Bileşenler

TERMOMETRE (Şekil A)

1 Dägme
2 Düğme
3 % Düğme
4 MOD Düğmesi
5 Dahili 1/4-20 Somun
6 Kol
7 LCD Ekran
8 IR Sensörü
9 Ölçüm Tetiği
10 Pil Kapağı
11 Lazer İşaretleyici

NOT: Termometre, dahili bir 1/4-20 somunu (5) kullanılarak uygun bir desteğe bir 1/4-20 civata ile bağlanabilir.

LCD TALİMATI (Şekil A)

12 ANA EKRAN mevcut okumayı veya son okumayı gösterir.
13 VERİV TUTMA göstergesi, ana ekrandaki okuma kilitli olduğunda görüntülenir.
14 ÖLÇÜM GÖSTERGESİ termometre ölçüm yapıyorsa görünür ve yanıp söner.
15 YAYMA KUVVERİ EKRANI mevcut yayma kuvveti ayar değerini gösterir. İPUCU: Bu sembol € Yayma Kuvveti anlamına gelir.
16 ARKA IŞIK GÖSTERGESİ arka aydınlatma işlevi etkinleştirildiğinde görüntülenir.
17 SICAKLIK BİRİMİ hem ana ekran hem de alt ekran için geçerlidir.
18 SEMBOLLER alt ekranda görüntülenen değerin cinsini belirtmek için kullanılır. ÖRNEK: "MAX" sembolü görünüğünde, alt ekrandaki değer maksimum değerdir.
19 ALT EKRAN maksimum (MAX), minimum (MIN), fark (DIF), ortalama (AVG), yüksek alarm değeri (HAL) ve düşük alarm değerini (LAL) görüntülemek için kullanılır.
20 (1-HI) yüksek alarm simgesi ve düşük alarm simgesidir.

21 ZAYIF PIL GÖSTERGESİ -ZAYIF pil göstergesi görünüğünde pili derhal değiştirin.
22 LAZER FONKSİYON GÖSTERGESİlazer fonksiyonu etkinleştirildiğinde görüntülenir. Bu gösterge görünüğünde, tetik çekildiği zaman lazer işaretçisi bir lazer ışını yayar.

DÜĞME TALİMATLARI (Şekil A)

1 Diğme

• Sıcaklık birimlerini Celsius'dan Fahrenheit'e çevirmek için kullanılır.
• Yayma kuvveti ( € ), yüksek alarm değeri (HAL) veya düşük alarm değeri (LAL) ayarlanırken, ayarlanacak değeri artırmak için bu düğmeye basin

2 Düğme

• Arka plan ışığını açmak veya kapatmak için bu düğmeye basın.
• Lazer işlevini etkinleştirmek veya devre dışı bırakmak için tetiği çekerken ve basılı tutarken düğmesine basın. Lazer işlevi etkinleştirildiğinde simgesi görünür.

3 °C/Düğme

• Sıcaklık birimlerini Fahrenheit'tan Celsius'a çevirmek için kullanılır.
• Yayma kuvveti ( € ), yüksek alarm değeri (HAL) veya düşük alarm değeri (LAL) ayarlanırken, ayarlanacak değeri azaltmak için bu düğmeye basın.

4 MOD Düğmesi

• Ölçüm yapmak için tetiği her çektiğinizde (> 1 sn boyunca), termometre bu çekim sırasında alınan okumalardan, maksimum (MAX), minimum (MIN), maksimum ve minimum arasındaki fark (DIF) ile tüm ölçümlerin ortalama (AVG) değerlerini kaydeder. Bu veriler belleğe kaydedilir ve tetiği çekene kadar (> 1 sn) bir kez daha MODE düğmesi ile çağrılabilir. Tetiği bir kez daha çektiğinizde (> 1 saniye), tüm bu veriler hafızadan silinir ve termometre yeni bir kayıt başlatır.
• Tetiği çekip tuttuğunuzda, ana ekrandaki okuma her saniyede bir hedef yüzey sıcaklığına göre güncellenir ve tetiği bıraktığınızda, yeni ölçüm yapana veya termometre otomatik olarak kapanana kadar son okuma kilitli kalır.
• Alt ekranda maksimum (MAX), ortalama (AVG), minimum (MIN), fark (DIF), düşük alarm değeri (LAL) ve yüksek alarm değeri (HAL) sıralı görüntülemek için

MODE düğmesine basabilirsiniz. Bu işlem Şekil A'da gösterilmektedir.

NOT:

• Doğru değeri okumak için, alt ekranda “-” eksi işaretinin ve ondalık noktanın görünüğünden emin olun.
• Pili bir süre termometreden çıkarttıktan sonra, tüm ayarlar varsayılan değerlere sıfırlanır ve kaydedilen tüm ölçüm verileri hafızadan silinir.

Termometrenin Ayarlanması

Yüksek Alarm ve Düşük Alarmı Ayarlama

1. Termometre açıldıktan sonra, MODE düğmesine basarak ve basılı tutarak simgesinin yanıp sönmesini bekleyin ve ardından düğmeyi serbest bırakın.
2. MODE düğmesine basarak LAL ibaresinin yanıp sönmesini bekleyin, böylece mevcut düşük alarm değeri alt ekranda gösterilir.
3. Düşük alarm değerini azaltmak için düğmesine veya artırmak için düğmesine basın.

NOT: Hızlı ayar yapmak için % veya dugmesini basılı tutun.

1. Düşük alarm değerini ayarladıktan sonra MODE düğmesine basın. HAL yanıp söner ve yüksek alarm değeri alttaki ekranda gösterilir. Yüksek alarm değerini ayarlamak için 3. Adımdaki aynı yöntemi kullanın.

2. Hedef yüzey sıcaklığı düşük alarm değerine ulaşırsa veya bu değerden düşükse, LOW ») simgesi görünür ve yanıp söner, ardından tetiğe basıp basılı tuttuğunuzda dahili zil bip sesi duyulur ve LCD ekran anında mavi ekran olur. Hedef yüzey sıcaklığı düşük alarm değerine ulaşırsa veya bu değerden yüksekse, (simgesi görünür ve yanıp söner, ardından tetiğe basıp basılı tuttuğunuzda dahili zil bip sesi duyulur ve LCD ekran anında kırmızı ekran olur.

3. Herhangi bir zamanda, ayar modundan çıkmak için MODE düğmesine basabilir ve basılı tutabilirsiniz.

NOT:

• Alarm doğruluğu ± 1 °C (veya ± 2 °F)'dir.
• Düşük ve yüksek alarm değerleri yalnızca termometrenin ölçüm aralığı içinde ayarlanabilir.
• Yüksek alarm değeri, düşük alarm değerinden daha yüksek olmalıdır.

Yayma Kuvveti/Yayma Kuvvetinin Ayarlanması

Yayma kuvveti malzemelerin enerji yayma özelliklerini tanımlar. Çoğu organik malzeme (tipik uygulamaların % 90'ı) veya parlak olmayan yüzeyler, varsayılan ayarda 0,95'lik bir yayma kuvvetine sahiptir. Yanlış okumalar parlak veya cilalı metal yüzeylerin ölçümünden kaynaklanır. Telafi etmek için, ölçülecek yüzeyi maskeleme bandı veya mat boya ile kaplayın. Bant veya boyanın, kapladığı yüzey ile aynı sıcaklığa erişmesini sağlayın. Kaplanan yüzeyin sıcaklığını ölçün.

Yayma Kuvveti Değerleri

Madde YaymaKuvveti		Madde	YaymaKuvveti
Asfalt 0,90	- 0,98 Tuğla	0,93 - 0,96
Beton 0,94	Kıyafet (siyah)	0,98
Çimento 0,96	İnsan cildi	0,98
Kum 0,90	Deri 0,75 - 0,80
Toprak 0,92	- 0,96 Kömür (toz)	0,96
Su	0,92 - 0,96	Cila	0,80 - 0,95
Buz	0,96 - 0,98	Cila (mat)	0,97
Kar	0,83	Kauçuk (siyah)	0,94
Cam	0,90 - 0,95	Plastik	0,85 - 0,95
Seramik	0,90 - 0,94	Kereste	0,90
Mermer 0,94		Kağıt 0,70 - 0,94
Plaster	0,80 - 0,90	Kumaşlar	0,90
Harç	0,89 - 0,91

Termometrenin yayma kuvveti ayar değerini, ölçülecek yüzeyin türüne uyacak şekilde ayarlayabilirsiniz.

Yayma Kuvvetinin Ayarlanması

1. Termometre açıldıktan sonra, MODE düğmesine basarak ve basılı tutarak € simgesinin yanıp sönmesini bekleyin, ardından düğmeyi serbest bırakın.

2. Yayma kuvveti ayar değerini azaltmak için % düğmesine veya artırmak için △F düğmesine basın.

3. Yayma kuvveti ayarını bitirdiğinizde MODE düğmesine basıp basılı tutarak € simgesinin yanıp sönmesinin durmasını sağlayın. Termometre normal çalışmasına döner.

Basit Ölçüm Prosedürü

1. Termometreyi tutma yerinden tutun ve ölçülecek olan yüzeye doğrultun.
2. Termometreyi çalıştırmak ve ölçüm yapmak için tetiği en az çekin ve 1 saniye süreyle o konumda tutun. İlgili değer, ana ekranda görüntülenecektir.
   NOT: Tetik her çekildiğinde, çekme en az 1 saniye sürmelidir. Lazer işaretçi (26, Şekil F) sadece referans içindir.
3. Ölçüm sırasında, ana ekranda SCAN sembolü yanıp söner, tetik bırakıldığında ölçüm durur ve son okumanın kilitli olduğunu gösteren HOLD sembolü görüntülenir.
4. Tetiğe veya herhangi bir düğmeye basılmazsa, termometre yaklaşık 50 saniye sonra otomatik olarak kapanır.

NOT:

1. Hedef yüzeyin termometrenin nokta boyutundan büyük olduğundan emin olun. Hedef yüzeyi ne kadar küçükse, ona o kadar yakın olmanız gerekir (Bunun için Görüş Alanı bölümüne bakın). Hassas ölçüm kritik olduğunda, hedefin nokta boyutundan en az iki kat daha büyük olduğundan emin olun.
2. Sıcak veya soğuk bir nokta bulmak için, termometreyi istenilen alanın dışına doğru (25) hedef alın. Tetiği basılı tutun, sıcak veya soğuk noktayı bulundcaya kadar alanı yavaşça ileri geri tarayın. Şekil C'ye bakın.

Ölçüm Değerlendirmeleri

• Lazer işını genelde uzak nesnelerin yerini belirlemek için kullanılır. Pil gücünden tasarruf etmek için yakın nesneleri ölçerken lazer işlevini devre dışı bırakın.
• Termometre ile cam gibi şeffaf yüzeylerin altından ölçüm yapılamaz. Alttaki malzeme yerine, camın yüzey sıcaklığını ölçer.
• Buhar, toz, duman vb. hedefin yaydığı enerjiye müdahale ederek doğru ölçümü engelleyebilir.

BAKIM

Merceğin Temizlenmesi

Sıkışan toz ve kirleri basınçlı hava ile temizleyin. Yüzeyi ıslak bir pamuklu bezle dikkatlice silin. Aşındırıcı veya çözücü kullanmayın.

Termometre Muhafazasının Temizlenmesi

Nemli, yumuşak bir bezle sabun ve su kullanın. Aşındırıcılar veya çözümü kullanmayın.

NOT:

Termometrenin suya batırılmasına ve kasasının içine herhangi bir sıvı girmesine izin vermeyin.

TEKNİK ÖZELLİKLER

Sıcaklık Aralığı: -50°C ila 1350°C (-58°F ila 2462°F)

Doğruluk:

	Menzil Doğruluk*
Celsius -50°C	20^ ila - 20^ ± 5^
	-20°Cila - 200^ ± (okuma değerinin %1,5'u + 2^)
	200°Cila - 538^ ± (okuma değerinin %2'si + 2^)
	538°Cila - 1350^ ± (okuma değerinin %3'ü + 5^)
Fahrenheit	-58°Fila - -4^ ± 9^
	-4°Fila - 392^ ± (okuma değerinin %1,5'u + 3,6^)
	392°Fila - 1000^ ± (okuma değerinin %2'si + 3,6^)
	1000°Fila - 2462^ ± (okuma değerinin %3'ü + 9^)

* Doğruluk belirtimi, ortam çalışma sıcaklığının 18 °C - 28 °C (64 °F - 82 °F) arasında olduğunu ve çalışma bağlı neminin %80' in altında olduğunu varsaymaktadır.

Teknik Özellikler

Yanıt Süresi: < 1 saniye
Yanıt Dalga Boyu: 8μm ila 14μm
Yayma Kuvveti: 0,1 ila 1,0 arası birdeğere ayarlanabilir (varsayılan değer 0,95)
Noktaya Uzaklık Oranı: 20:1
Otomatik kapanma:	1 dakika aktif olmayan durumda kaldıktan sonra
Piller:	1 x 9V pil,6F22 veya eşdeğer
IP Derecesi:	IP20
Çalışma Sıcaklığı:	Sıcaklık: 0°C ila -40°C
Bağıl nem:	%10 ila %95 RH,yoğuşmasız @30°C'ye kadar
Saklama Sıcaklığı: -20°C ila -50°C
Lazer Sınıfı:	2
Lazer Gücü:	≤1mW
Lazer Dalga Boyu: 630-680nm

Görüş Alanı (Şekil D-F)

Termometrenin bir hedefe olan uzaklığı, hedef alanı ne kadar büyük olursa, o noktaya uzaklık (D:S = 20:1) oranı olarak bilinir. Örneğin: 508 mm'lik bir mesafede nokta 25,4 mm çapında olacaktır. Termometre, hedef bölgedeki ortalama sıcaklığı gösterecektir.

MESAFE: NOKTA = %90 Enerji

NOT: En iyi hassas ölçüm için ölçülecek nesnenin termometrenin nokta boyutundan daha büyük olduğundan emin olun.

Termometrede sekiz dış noktanın ortasında görünür bir kırmızı lazer noktası (26) bulunur. Kırmızı lazer noktası, sıcaklığın ölçülmekte olduğu yaklaşık konumu gösterir. Dış nokta yapısı mesafeyle birlikte daha büyük olur. Şekil E, yakınındaki lazer noktasını ve dış noktaları, Şekil F uzaktaki lazer noktasını ve dış noktaları göstermektedir.

NOT: Lazer noktası tam bir konum değil sadece yaklaşık bir konumdur.

1-YILLIK GARANTI

Stanley, elektronik ölçüm araçları için malzeme ve/veya işçilik eksikliklerine karşı satın alma tarihinden itibaren bir yıl garanti verir.

Hatalı ürünler, satın aldığınızı kanıtlayan bir belge ile birlikte aşağıdaki adrese gönderilirse Stanley'in tercihine göre onarılır veya değiştirilir:

Stanley Black & Decker

210 Bath Road

Slough, Berkshire SL1 3YD

UK

Bu Garanti, kaza sonucu meydana gelen hasar, yıpranma ve kırılma nedeniyle oluşan sorunları, üreticinin talimatlarında belirtilenler dışında bir amaçla kullanım veya bu ürünün Stanley tarafından izin verilmeyen bir şekilde onarımı veya değiştirilmesinden doğan arızaları kapsamaz.

Bu Garanti uyarınca yapılan onarım veya değiştirme, Garantinin sona erme tarihini etkilemez.

Stanley, yasalarca izin verildiği ölçüde, bu Garanti kapsamında bu ürünün eksikliklerinden kaynaklanan dolayı veya nihai olarak ortaya çıkan kayıplardan sorumlu değildir.

Bu Garanti Stanley'in izni olmaksızın değiştirilemez.

Bu Garanti, bu ürünün nihai tüketicilerinin sahip olduğu yasal hakları etkilemez.

Bu Garanti, satıldığı ülkenin yasalarına tabi olacak ve bu yasalara uygun olarak yorumlanacaktır ve Stanley ve satın alanların her biri bu Garanti kapsamında veya onunla bağlantı olarak doğan herhangi bir iddia veya davayı söz konusu ülkenin mahkemelerinin münhasır yargı alanına getireceklerini geri alınamaz bir biçimde kabul ederler.

Kalibrasyon ve bakım garanti kapsamında değildir.

NOT:

Mevcut kullanım ve aletin bakımından müşteri sorumludur. Ayrıca lazer biriminin doğruluğunun periyodik kontrolü ve cihazın kalibrasyonundan tamamen müşteri sorumludur.

Bu kılavuz önceden bildirilmeksizin değiştirilebilir.

BU ÜRÜNÜN ATILMASI

Sevgili Müşterimiz,

Bir noktadan sonra bu ürünü çöpe atmayı planlıyorsanız, ürün parçalarından çoğunun geri dönüştürülebilen değerli malzemelerden oluştuğunu unutmayın.

Lütfen sıradan bir çöp kutusuna atmayın, bölgenizde bulunan geri dönüşüm tesislerinin yerini öğrenmek için belediyenize başvurun.

Sadržaj

• Informacije o laseru
• Sigurnost korisnika
• Sigurnost baterije
• Komponente
  • Kako postaviti termometar
• Osnovni postupak mjerenja
• Održavanje
• Specifikacije
• Jamstvo

Informacije o laseru

Infracrveni termometar FMHT0-77422 laserski ej proizvod razreda 2 koji se može upotrebljavati za mjerenje temperature površine predmeta ili za pronalaženje toplinskih propuštanja u zidovima, oblikovanju, radovima u kanalima i drugome.

Termometar je ručni, profesionalni, nekontaktni infracrveni termometar jednostavan za uporabu, vrlo precizan i uključuje sljedeće značajke.

• Precizna nekontaktna mjerenja
  • Velika udaljenost od ciljnog omjera (20:1)
• Veliki raspon mjerenja od -50 °C do 1350 °C (od -58 °F do 2462 °F)
• Moguće prebacivanje između °C i °F
• Ugrađeni laserski pokazivač
  • Automatsko zadržavanje podataka
• Prilagodljiva emisivnost od 0,1 do 1,0
• Prikazi temperature MAX, MIN, DIF, AVG
  • Zaslon s pozadinskim osvjetljenjem
• Razlučivost < 1000 °C/°F: 0,1 °C/0,1 °F > 1000 °C/°F: 1 °C/1 °F
• Visoki i niski alarm
  • Automatsko isključivanje
• Trajna konstrukcija

Sigurnost korisnika
