FatMax FMHT0-77422 - Teplomer STANLEY - Bezplatný návod na obsluhu

Typ produktu	Bezkontaktný infračervený teplomer
Značka	STANLEY
Model	FatMax FMHT0-77422
Rozsah merania	-50°C až 1350°C (-58°F až 2462°F)
Presnosť (pri 18-28°C)	±1,5% z výsledku + 2°C (od -20°C do 200°C); ±2% + 2°C (200-538°C); ±3% + 5°C (538-1350°C)
Pomer vzdialenosť/cieľ	20:1
Nastaviteľná emisivita	0,1 až 1,0 (predvolená 0,95)
Reakčný čas	< 1 sekunda
Displej	LCD displej s podsvietením
Napájanie	1 batéria 9V (6F22 alebo ekvivalentná)
Automatické vypnutie	Po 1 minúte nečinnosti
Laser	Trieda 2, <1mW, 630-680 nm
Stupeň krytia	IP20
Prevádzková teplota	0°C až 40°C
Skladovacia teplota	-20°C až 50°C
Prevádzková vlhkosť	10% až 95% RV bez kondenzácie do 30°C
Hlavné funkcie	MAX, MIN, DIF, AVG, alarmy horného/dolného prahu, podsvietenie, laser, nastaviteľná emisivita, automatické ukladanie údajov
Údržba	Čistiť šošovku stlačeným vzduchom a vatovým tampónom; puzdro mydlom a vodou. Neponárajte.
Bezpečnosť	Nedívajte sa priamo do laserového lúča, vyhýbajte sa neúmyselnej expozícii. Laser triedy 2.
Záruka	1 rok
Opraviteľnosť	Oprava len autorizovaným servisom; žiadne diely opraviteľné používateľom.

Často kladené otázky - FatMax FMHT0-77422 STANLEY

Ako zapnúť teplomer a vykonať meranie?

Stlačte spúšť aspoň na 1 sekundu, aby ste zapnuli teplomer a zmerali teplotu. Výsledok sa zobrazí na hlavnom displeji. Uvoľnite na uzamknutie hodnoty.

Ako zmeniť jednotku teploty medzi Celziom a Fahrenheitom?

Stlačte tlačidlo 2 alebo 3 na prepínanie medzi °C a °F. Tieto tlačidlá sa tiež používajú na zvýšenie alebo zníženie hodnôt pri nastavovaní.

Ako zapnúť alebo vypnúť laser?

Podržte stlačenú spúšť a stlačte tlačidlo (ikona lasera) na zapnutie alebo vypnutie funkcie laser. Symbol lasera sa zobrazí na displeji, keď je aktívny.

Ako nastaviť emisivitu?

Stlačte a podržte tlačidlo MODE, kým nezačne blikať symbol €. Pomocou tlačidiel + a - nastavte hodnotu (od 0,1 do 1,0). Znova stlačte MODE na potvrdenie.

Ako nastaviť alarmy horného a dolného prahu?

Stlačte a podržte MODE, kým € nebliká. Niekoľkokrát stlačte MODE na výber LAL alebo HAL. Pomocou + a - nastavte hodnotu. Alarm sa spustí, keď teplota dosiahne tieto prahy.

Čo robiť, keď sa zobrazí indikátor slabej batérie?

Okamžite vymeňte batériu za novú 9V (6F22 alebo ekvivalentnú) pri dodržaní polarity. Otvorte kryt batérie stlačením po stranách.

Ako čistiť šošovku teplomera?

Prach vyfúkajte stlačeným vzduchom, potom jemne utrite vlhkým vatovým tampónom. Nepoužívajte rozpúšťadlá ani abrazívne prostriedky.

Aký je rozsah merania teplomera?

Teplomer meria od -50°C do 1350°C (-58°F až 2462°F).

Čo znamená pomer vzdialenosť/cieľ 20:1?

Vo vzdialenosti 20 jednotiek je priemer meranej oblasti 1 jednotka. Napríklad pri 508 mm je bod 25,4 mm. Čím je cieľ vzdialenejší, tým väčšia je meraná oblasť.

Ako zabezpečiť presnosť meraní?

Uistite sa, že cieľový povrch je aspoň dvakrát väčší ako merací bod. Nechajte teplomer vyrovnať sa s izbovou teplotou po dobu 30 minút v prípade veľkej zmeny teploty. Použite emisivitu vhodnú pre materiál.

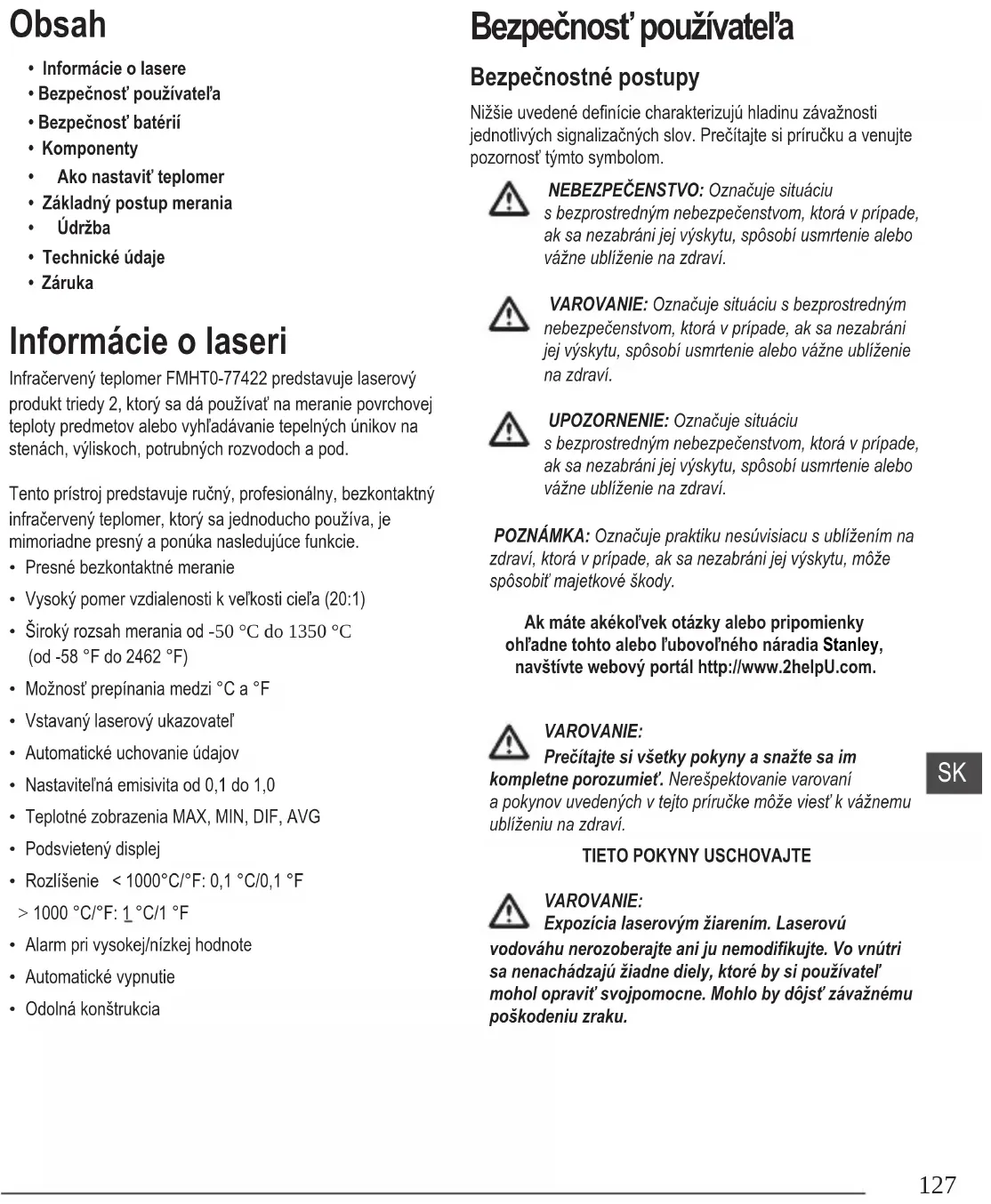

NÁVOD NA OBSLUHU FatMax FMHT0-77422 STANLEY

Infračervený teplomer FMHT0-77422 predstavuje laserový produkt triedy 2, ktorý sa dá používať na meranie povrchovej teploty predmetov alebo vyhl'adávanie tepelných únikov na stenách, výliskoch, potrubných rozvodoch a pod.

Tento prístroj predstavuje ručný, profesionálny, bezkontaktný infračervený teplomer, ktorý sa jednoducho používa, je mimoriadne presný a ponúka nasledujúce funkcie.

• Presné bezkontaktné meranie
• Vysoký pomer vzdialenosti k vel'kosti ciel'a (20:1)
- Široký rozsah merania od -50 °C do 1350 °C (od -58 °F do 2462 °F)
- Možnost' prepínania medzi °C a °F
• Vstavaný laserový ukazovatel'
• Automatické uchovanie údajov
• Nastavitelná emisivita od 0,1 do 1,0
- Teplotné zobrazenia MAX, MIN, DIF, AVG
- Podsvietený displej
- Rozlíšenie < 1000°C/°F: 0,1 °C/0,1 °F > 1000 °C/°F: 1 °C/1 °F
• Alarm pri vysokej/nízkej hodnote
• Automatické vypnutie
- Odolná konštrukcia

Nižšie uvedené definície charakterizujú hladinu závažnosti jednotlivých signalizačných slov. Prečítajte si príručku a venujte pozornosť týmto symbolom.

NEBEZPEČENSTVO: Označuje situáciu s bezprostredným nebezpečenstvom, ktorá v prípade, ak sa nezabrání jej výskytu, spôsobí usmrtenie alebo vážne ublíženie na zdraví.

VAROVANIE: Označuje situáciu s bezprostredným nebezpečenstvom, ktorá v prípade, ak sa nezabrání jej výskytu, spôsobí usmrtenie alebo vážne ublíženie na zdraví.

UPOZORNENIE: Označuje situáciu s bezprostredným nebezpečenstvom, ktorá v prípade, ak sa nezabrání jej výskytu, spôsobí usmrtenie alebo vážne ublíženie na zdraví.

POZNÁMKA: Označuje praktiku nesúvisiacu s ublížením na zdraví, ktorá v prípade, ak sa nezabráni jej výskytu, môže spôsobit' majetkové škody.

Ak máte akékoľvek otázky alebo pripomienky ohľadne tohto alebo l’ubovol’ného náradia Stanley, navštívte webový portál http://www.2helpU.com.

VAROVANIE: Prečítajte si všetky pokyny a snažte sa im

kompletne porozumiet'. Nerešpektovanie varovaní a pokynov uvedených v tejto príručke môže viest' k vážnemu ublíženiu na zdraví.

VAROVANIE: Expozícia laserovým žiarením. Laserovú

vodováhu nerozoberajte ani ju nemodifikujte. Vo vnútri sa nenachádzajú žiadne diely, ktoré by si používatel' mohol opraviť svojpomocne. Mohlo by dôjst' závažnému poškodeniu zraku.

VAROVANIE:

Nebezpečné žiarenie. Realizácia kontrol alebo

nastavení, prípadne výkon postupov odlišujúcich sa od tých, ktoré sú uvedené v tomto dokumente, môže viest' k vystaveniu sa pôsobeniu nebezpečného žiarenia.

Štítok na laseri môže obsahovať nasledujúce symboly.

Symbol Význam
V Volty
mW Miliwatty
	Varovanie pred laserom
nm Vlnová dĺžka v	nanometroch
2 Laser triedy 2

Varovné štítky

Na laseri sa pre vašu informáciu a v záujme bezpečnosti nachádzajú nasledujúce štítky.

VAROVANIE: Ak sa má znížit' riziko ublíženia na zdraví, používatel' je povinný si prečítat' používatel'skú príručku.

VAROVANIE: LASEROVÉ ŽIARENIE. NEHL'AĐTE PRIAMO DO LÚČA.

Laserový produkt triedy 2.

• Laser nepoužívajte vo výbušnom ovzduší ako napr. v prítomnosti horľavých kvapalín, plynov alebo prachu. Toto náradie môže vytvárat' iskry, ktoré môžu vznietit' prach alebo výpary.
• Laser v čase nepoužívania uchovávajte mimo dosahu detí a iných nevyškolených osôb. Lasery sú v rukách nevyškolených osôb nebezpečné.
• Servis náradia môže vykonávať LEN kvalifikovaný opravár. Servis alebo údržba vykonávané nekvalifikovaným personálom môžu viest' k ublíženiu na zdraví. Ak potrebujete lokalizovať najbližšie servisné stredisko Stanley, navštívte webový portál http://www.2helpU.com.

• Na sledovanie laserového lúča nepoužívajte optické prístroje ako napr. teleskop alebo tranzitný prístroj. Mohlo by dôjst' závažnému poškodeniu zraku.

• Laser neumiestňujte do polohy, v ktorej by mohlo dôjst' k tomu, že sa niekto úmyselne alebo neúmyselne zahl'adí do laserového lúča. Mohlo by dôjst' závažnému poškodeniu zraku.

• Laser neumiestňujte do blízkosti reflexných povrchov, ktoré by mohli spôsobit' odraz laserového lúča niekomu do očí. Mohlo by dôjst' závažnému poškodeniu zraku.
• Ked' sa laser nepoužíva, vypnite ho. Ak laser ponecháte zapnutý, zvyšuje sa riziko, že sa niekto pozrie do laserového lúča.
• Na laseri nevykonávajte žiadne úpravy. Úprava prístroja môže spôsobit' nebezpečné vystavenie sa pôsobeniu laserového žiarenia.
• Laser nepoužívajte v blízkosti detí ani nedovoľte det'om, aby ho obsluhovali. Mohlo by dôjst' závažnému poškodeniu zraku.
• Neodstraňujte ani neprekrývajte varovné štítky.

Ak sa štítky odstránia, používatel' a iné osoby sa môžu nedopatrením vystavit' pôsobeniu žiarenia.

• Pred použitím overte činnosť teplomeru tak, že zmeriate známu teplotu.
• Laserový lúč nesmerujte na lietadlá ani pohybujúce sa vozidlá. Mohlo by dôjst' závažnému poškodeniu zraku.
• Zariadenie neoblievajte ani ho neponárajte do vody.
• Výsledky merania predmetu s vysokou emisivitou môžu byt' nižšie, ako je jeho skutočná teplota. Mohlo by dôjst' k úrazu účinkom vysokej teploty.

UPOZORNENIE: Laser by sa mal chránit' pred nasledujúcimi vplyvmi:

• elektromagnetické polia (vytvárané oblúkovými zváračkami, indukčnými ohrievačmi a podobnými zariadeniami),
• tepelný šok spôsobený výraznou alebo prudkou zmenou teploty prostredia. V záujme dosiahnutia čo najvyššej presnosti počkajte 30 minút, aby sa stabilizovala teplota teplomera.
• Laser neponechávajte položený na predmetoch dosahujúcich vysokú teplotu ani v ich blízkosti.

Osobná bezpečnost'

- Bud'te ostražitý, sledujte, čo robíte, a pri používaní lasera sa riad'te zdravým rozumom. Laser nepoužívajte, ked' ste unavený, prípadne pod vplyvom drog, alkoholu alebo liekov. Aj krátky okamih nepozornosti pri používaní lasera môže spôsobit' vážne ublíženie na zdraví.

- Používajte prostriedky osobnej ochrany. Vždy majte nasadenú ochranu zraku. Používanie ochranných prostriedkov, ako je protiprachová maska, protišmyková ochranná obuv, pevná pokrývka hlavy a ochrana sluchu, v závislosti od pracovných podmienok pomôže znížit' závažnosť ublíženia na zdraví.

Používanie prístroja a starostlivost' oň

• Nepoužívajte laser, ak sa nedá zapnút' alebo vypnút'. Akýkol'vek prístroj, ktorý sa nedá ovládat' spínačom, je nebezpečný a musí sa dat' do opravy.
• Riad'te sa pokynmi uvedenými v časti Údržba tejto príručky. Používanie nepovolených dielov alebo nedodržiavanie pokynov uvedených v časti Údržba môže vyvolat' riziko zásahu elektrickým prúdom alebo ublíženia na zdraví.

Bezpečnost' batérie

VAROVANIE:

Batérie môžu explodovat' alebo vytiect' a môžu byt' príčinou zranenia alebo požiaru. Aby ste znížili toto riziko:

• Pozorne dodržiavajte všetky pokyny a varovania uvedené na štítku batérie a na jej obale.
• Batérie vždy vkladajte so správnou polaritou (+ a –) podľa označenia na batérii a samotnom zariadení.
• Neskratujte kontakty batérii.
• Nenabíjajte jednorazové batérie.
• Vybité batérie okamžite vyberte a zlikvidujte ich podľa miestnych nariadení.
• Nevhadzujte batérie do ohňa.
• Batérie uchovávajte mimo dosahu detí.
• Ked' sa zariadenie nepoužíva, vyberte batérie.

Inštalácia batérie (obrázok B)

Otvorte kryt priečinka na batériu (10) jemným zatlačením na miestach (23) znázornených na obrázku B. Pripojte 9 V batériu (24) (6F22 alebo ekvivalent) pri zachovaní správnej polarity. Zavrite dvierka priečinka na batériu.

Výmena batérie (obrázok B)

, batéria je takmer vybitá a mala Čakajte, kým sa teplomer automaticky nevypne. Otvorte kryt priečinka na batériu (10) jemným zatlačením na miestach (23) znázornených na obrázku B. Batériu vymeňte za 9 V batériu (24) (6F22 alebo ekvivalent) pri zachovaní správnej polarity. Zavrite dvierka priečinka na batériu.

Komponenty

TEPLOMER (obrázok A)

1 Tlačidlo

2 Tlačidlo

3 Tlačidlo

4 Tlačidlo REŽIM

POKYNY K LCD OBRAZOVKE (obrázok A)

12 HLAVNÝ DISPLEJ zobrazuje aktuálnu nasnímanú hodnotu alebo poslednú nasnímanú hodnotu.
13 Indikátor UCHOVANIE ÚDAJOV sa zobrazí v čase, keď je blokovaná nasnímaná hodnota na hlavnom displeji.
14 INDIKÁTOR MERANIA sa objaví a bliká, ked' teplomer vykonáva meranie.
15 DISPLEJ EMISIVITY zobrazuje aktuálnu hodnotu nastavenia emisivity. TIP: Symbol € znamená Emisivita.
16 INDIKÁTOR PODSVIETENIA sa zobrazí, ked' je aktívna funkcia podsvietenia.
17 JEDNOTKA TEPLOTY platí pre hlavný displej aj spodný displej.
18 SYMBOLY používané na vyznačenie druhu hodnoty zobrazenej na spodnom displeji. PRÍKLAD: Ak sa zobrazí symbol „MAX“, hodnota na spodnom displeji predstavuje maximálnu hodnotu.

19 SPODNÝ DISPLEJ používaný na zobrazenie maxima (MAX), minima (MIN), rozdielu (DIF), priemeru (AVG), alarmu vysokej hodnoty (HAL) a alarmu nízkej hodnoty (LAL).
20 «• HI je ikona alarmu vysokej hodnoty a LjOWona alarmu nízkej hodnoty.
21 INDIKÁTOR SLABEJ BATÉRIE : Ihned' ako sa zobrazí indikátor slabej batérie, okamžite vymeňte batériu.
22 INDIKÁTOR FUNKCIE LASERA sa zobrazí, keď je aktívna funkcia lasera. Ked’ sa zobrazí tento indikátor, laserový ukazovatel’ bude po stlačení aktivátora vyžarovat’ laserový lúč.

POKYNY K TLAČIDLÁM (obrázok A)

1 Tlačidlo

• Slúži na prepínanie medzi stupňami Celzia a Fahrenheit.
• Pri nastavovaní emisivity ( € ), alarmu vysokej hodnoty (HAL) alebo alarmu nízkej hodnoty (LAL) stlačením tlačidla zvyšite hodnotu, ktorá bude nastavená

2 Tlačidlo

• Stlačením tohto tlačidla zapnete alebo vypnete podsvietenie.
• Ak chcete povolit' alebo zakázat' funkciu lasera, stlačte tlačidlo za súčasného t'ahania alebo držania aktivátora. Ked' je povolená funkcia lasera, objaví sa symbol

3 Tlačidlo

• Slúži na prepínanie medzi stupňami Celzia a Fahrenheit.
• Pri nastavovaní emisivity ( € ), alarmu vysokej hodnoty (HAL) alebo alarmu nízkej hodnoty (LAL) stlačením tlačidla žnížite hodnotu, ktorá bude nastavená

4 Tlačidlo REŽIM

• Pri každom stlačení aktivátora (na viac ako 1 sekundu) pre uskutočnenie merania teplomer zaznamená maximum (MAX), minimum (MIN), rozdiel (DIF) medzi maximom a minimom a priemer (AVG) všetkých meraní vykonaných, kým bol potiahnutý aktivátor. Tieto údaje sú uložené v pamäti a dajú sa vyvolat’ tlačidlom REŽIM, kým znovu nepotiahnete aktivátor (> 1 s). Ked’ potiahnete aktivátor (> 1 s), všetky tieto údaje sa vymažú z pamäte a teplomer spustí nový záznam.
• Ked' potiahnete a podržíte aktivátor, hodnota na hlavnom

displeji sa bude aktualizovat' každú sekundu o teplotu cieľového povrchu a po uvoľnení aktivátora sa posledná nasnímaná hodnota uzamkne, kým nevykonáte nové meranie alebo nedôjde k automatickému vypnutiu teplomera.

- Stláčaním tlačidla REŽIM môžete na spodnom displeji cyklicky prepínať medzi hodnotami maximum (MAX), priemer (AVG), minimum (MIN), rozdiel (DIF), hodnota nízkeho alarmu (LAL) a hodnota vysokého alarmu (HAL). Tento proces je znázornený na obrázku A.

POZNÁMKA:

• Dôsledne sledujte spodný displej, aby ste neprehliadli zobrazenie záporného znamienka „-” a desatinnej čiarky, pretože v opačnom prípade by mohlo dôjst’ k nesprávnemu odčítaniu hodnoty.
• Po tom, ako na chvíľu odpojíte batériu od teplomera, sa všetky nastavenia obnovia na predvolené hodnoty a všetky zaznamenané údaje merania sa vymažú z pamäte.

Ako nastavit' teplomer

Nastavenie alarmu vysokej hodnoty a alarmu nízkej hodnoty

POZNÁMKA: Pre rýchle nastavenie podržte stlačené tlačidlo %▼ alebo .▲F

1. Po nastavení hodnoty nízkeho alarmu stlačte tlačidlo MODE. Zabliká indikátor HAL a na spodnom displeji sa zobrazí hodnota vysokého alarmu. Hodnotu vysokého alarmu nastavte podľa pokynov v kroku 3.

2. Ak je povrchová teplota cieľa nižšia alebo rovná hodnote nízkeho alarmu, zobrazí sa ikona LOW •••), zaznie vstavaná zvuková signalizácia a LCD obrazovka sa po stlačení a podržaní aktivátora na chvíľu sfarbí dočervena. Ak je povrchová teplota cieľa vyššia alebo rovná hodnote vysokého alarmu, zobrazí sa ikona («zaznie zvuková signalizácia a LCD obrazovka sa po stlačení a podržaní aktivátora na chvíľu sfarbí domodra.

3. Režim nastavenia môžete kedykol'vek opustit' stlačením a podržaním tlačidla REŽIM.

POZNÁMKA:

• Presnost alarmu je ± 1 °C (alebo ± 2 °F).
• Hodnoty nízkeho a vysokého alarmu je možné nastavit len v rozsahu merania teplomera.
• Hodnota vysokého alarmu musí byt' vyššia ako hodnota nízkeho alarmu.

Emisivita opisuje charakteristiky vyžarovania energie z materiálov. Väčšina (90 % typických prípadov) organických materiálov alebo nelesklých materiálov má predvolene nastavenú emisivitu 0,95. Nepresne nasnímané hodnoty budú vznikat' pri meraní lesklých alebo leštených kovových povrchov. Na kompenzáciu zakryte meraný povrch maskovacou páskou alebo matným náterom. Čakajte, kým páska alebo náter nedosiahne rovnakú teplotu ako povrch, ktorý pokrýva. Potom odmerajte teplotu pokrytého povrchu.

Hodnoty emisivity

Látka Emisivita Látka Emisivita
Asfalt 0,90	-0,98 Tehla 0,93	-0,96
Betón	0,94	Tkanina (čierna)	0,98
Cement	0,96	Pokožka človeka	0,98
Piesok 0,90	Koža 0,75	-0,80
Pôda	0,92 - 0,96	Uhlie (prach)	0,96
Voda 0,92	-0,96 Lak 0,80	-0,95
L'ad 0,96	-0,98 Lak (matný)	0,97
Sneh	0,83	Guma (čierna)	0,94
Sklo 0,90	-0,95 Plast 0,85	-0,95
Keramika	0,90 - 0,94	Drevený masív	0,90
Mramor 0,94	Papier 0,70	-0,94
Sadra 0,80	-0,90 Textílie	0,90
Malta	0,89 - 0,91

Nastavenie emisivity teplomera môžete nakonfigurovať tak, aby vyhovovalo typu meraného povrchu.

Základný postup merania

POZNÁMKA: Po každom potiahnutí aktivátora musí toto potiahnutie trvať minimálne 1 sekundu. Laserový ukazovatel' (26, obrázok F) slúži len na referenčné účely.

1. Počas merania bude na hlavnom displeji blikat' indikátor SKENOVAT a po uvoľnení aktivátora sa meranie zastaví a zobrazí sa symbol UCHOVAT, ktorý signalizuje, že posledná nameraná hodnota je blokovaná.
2. Teplomer sa automaticky vypne po približne 50 sekundách, pokial' nedôjde k stlačeniu aktivátora ani žiadneho tlačidla.

POZNÁMKA:

1. Uistite sa, že ciel'ový povrch je väčší ako vel'kosť bodu teplomera. Čím menšia je plocha ciel'a, tým bližšie k nemu by ste mali byt' (pozrite si čast' Zorné pole). Ked' je presnosť mimoriadne dôležitá, uistite sa, aby bola vel'kosť ciel'a minimálne dvakrát väčšia ako vel'kosť bodu.
2. Ak chcete nájsť horúci alebo studený bod, nasmerujte teplomer mimo požadovanú oblast' (25). Stlačte a podržte aktivátor a následne pomaly skenujte dozadu a dopredu naprieč oblast'ou, kým nenájdete horúce alebo chladné miesto. Pozrite si obrázok C.

Hl'adiská merania

• Laserový lúč sa používa najmä na lokalizáciu vzdialených objektov. Ak chcete ušetrit' energiu batérie, pri meraní blízkych objektov vypnite funkciu lasera.
• Teplomer nedokáže merat' cez priehladné povrchy, ako je sklo. Namiesto toho odmeria povrchovú teplotu skla.
• Para, prach, dym a pod. môžu bránit' presnému meraniu tým, že zabraňujú šíreniu energie vyžarovanej z ciel'a.

ÚDRŽBA

Čistenie šošovky

Stlačeným vzduchom odstráňte volné častice prachu a nečistoty. Opatrne utrite povrch vlhkým vatovým tampónom. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá.

Čistenie puzdra teplomera

Použite jemnú tkaninu navlhčenú mydlovou vodou. Nepoužívajte abrazívne prostriedky ani rozpúšťadlá.

POZNÁMKA:

Teplomer neponárajte do vody a nedovol'te, aby sa do puzdra dostala akákol'vek kvapalina.

TECHNICKÉ ÚDAJE

* Špecifikácia presnosti vychádza z predpokladu, že teplota prevádzkového prostredia je v rozsahu od 18 °C do 28 °C (od 64 °F do 82 °F) a relatívna prevádzková vlhkost nepresahuje 80 %.

Technické údaje

Doba odozvy: < 1 s

Vlnová dĺžka odozvy: 8μm až 14μm

Emisivita: Nastavitelná od 0,1 do 1,0(predvolená hodnota 0,95)

Pomer vzdialenosti k bodu: 20:1

Automatické vypnutie: Po 1 minúte nečinnosti

Batérie: 1 x 9 V batéria, 6F22alebo ekvivalentná

IP klasifikácia: IP20

Prevádzková teplota: Teplota: 0°C až 40°C

Relatívna vlhkost': 10 % až 95 % RV,bez kondenzácie @do 30 °C

Skladovacia teplota: -20°C až 50°C

Laserová trieda: 2

Výkon lasera: ≤ 1 mW

Vlnová dĺžka lasera: 630 – 680 nm

Čím d'alej je teplomer od cieľa, tým väčšia bude cieľová oblast' – tento faktor sa označuje pojmom pomer vzdialenosti k veľkosti bodu (D:S=20:1). Príklad: pri vzdialenosti 508 mm bude mat' bod priemer 25,4 mm. Teplomer zobrazí priemernú teplotu naprieč cieľovou oblast'ou.

VZDIALENOST: BOD = 90 % energie

VZDIALENOST: Pomer BODU 20:1

POZNÁMKA: V záujme dosiahnutia čo najvyššej presnosti sa uistite, že meraný objekt je väčší ako bod teplomera.

Teplomer má viditel'ný červený laserový bod (26) v strede ôsmich vonkajších bodiek. Červený laserový bod znázorňuje priblížné miesto, kde prebieha meranie teploty. Vzor vonkajších bodiek sa bude s narastajúcou vzdialenost'ou zväčšovat'. Obrázok E znázorňuje laserový bod a vonkajšie bodky na krátku vzdialenost'. Obrázok F znázorňuje laserový bod a vonkajšie bodky na dlhú vzdialenost'.

POZNÁMKA: Laserový bod je len približné miesto, nie je to presné miesto.

1-ROČNÁ ZÁRUKA

Spoločnosť Stanley poskytuje na svoje produkty záruku na nedostatky v materiálovom spracovaní a/alebo dielenskom vyhotovení s lehotou jedného roka od dátumu zakúpenia.

Chybné produkty budú podľa slobodného rozhodnutia spoločnosti Stanley opravené alebo vymenené, pokial' sa spolu s dokladom o zakúpení odošlú na adresu:

Stanley Black & Decker

210 Bath Road

Slough, Berkshire SL1 3YD

UK

Záruka sa nevztahuje na nedostatky spôsobené náhodným poškodením, bežným opotrebením, použivaním v rozpore s pokynmi výrobcu alebo v dôsledku zmeny produktu bez povolenia spoločnosti Stanley.

Oprava alebo výmena podľa tejto záruky nemá vplyv na dobu platnosti záruky.

Spoločnost' Stanley v zákonom povolenom rozsahu nenesie zodpovednosť za nepriame ani dôsledkové škody vyvstávajúce z nedostatkov produktu.

Táto záruka sa nesmie pozmeňovať bez povolenia spoločnosti Stanley.

Táto záruka nemá vplyv na štatutárne práva kupujúcich tohto produktu v pozícií spotrebitel'ov.

Táto záruka sa bude uplatňovať a interpretovať v súlade s legislatívnym poriadkom krajiny, kde došlo k predaju, a spoločnosť Stanley spolu s kupujúcim vyhlasuje neodvolateľný súhlas s tým, že výhradnú jurisdikciu pri riešení akýchkolľvek nárokov alebo záležitostí vyvstávajúcich z tejto záruky alebo v spojitosti s ňou odovzdávajú súdom príslušnej krajiny.

Záruka sa nevzt'ahuje na kalibráciu a starostlivosť.

POZNÁMKA:

Zákazník je zodpovedný za správne používanie a starostlivost o prístroj. Okrem toho je zákazník úplne zodpovedný za pravidelné kontroly presnosti laserovej jednotky, a teda za kalibráciu prístroja.

Táto príručka podlieha zmenám bez predchádzajúceho upozornenia.

LIKVIDÁCIA TOHTO ZARIADENIA

Vážený zákazník!

Pokial' sa v budúcnosti rozhodnete toto zariadenie zlikvidovať, nezabúdajte na to, že mnoho z jeho komponentov pozostáva z hodnotných materiálov, ktoré sa dajú recyklovať.

Nevyhadzujte ho do koša; namiesto toho sa porad'te s miestnym orgánom pre recyklačné prevádzky vo vašej lokalite.

Vsebina
