Tip de produs	Termometru infraroșu fără contact
Marcă	STANLEY
Model	FatMax FMHT0-77422
Domeniu de măsurare	-50°C până la 1350°C (-58°F până la 2462°F)
Precizie (la 18-28°C)	±1,5% din rezultat + 2°C (de la -20°C la 200°C) ; ±2% + 2°C (200-538°C) ; ±3% + 5°C (538-1350°C)
Raport distanță/țintă	20:1
Emisivitate reglabilă	0,1 până la 1,0 (implicit 0,95)
Timp de reacție	< 1 secundă
Afișaj	Ecran LCD cu retroiluminare
Alimentare	1 baterie 9V (6F22 sau echivalentă)
Oprire automată	După 1 minut de inactivitate
Laser	Clasa 2, <1mW, 630-680 nm
Grad de protecție	IP20
Temperatură de funcționare	0°C până la 40°C
Temperatură de depozitare	-20°C până la 50°C
Umiditate de funcționare	10% până la 95% HR fără condens până la 30°C
Funcții principale	MAX, MIN, DIF, AVG, alarme de prag înalt/jos, retroiluminare, laser, emisivitate reglabilă, salvarea automată a datelor
Întreținere	Curățați lentila cu aer comprimat și bețișor de bumbac ; carcasa cu săpun și apă. Nu imersați.
Siguranță	Nu priviți direct fasciculul laser, evitați orice expunere involuntară. Laser Clasa 2.
Garanție	1 an
Reparabilitate	Reparare doar în centru autorizat ; nicio piesă reparabilă de utilizator.

Întrebări frecvente - FatMax FMHT0-77422 STANLEY

Cum se aprinde termometrul și se ia o măsurătoare ?

Apăsați pe trăgaci timp de cel puțin 1 secundă pentru a aprinde termometrul și a lua temperatura. Rezultatul se afișează pe ecranul principal. Eliberați pentru a bloca valoarea.

Cum se schimbă unitatea de temperatură între Celsius și Fahrenheit ?

Apăsați butonul 2 sau 3 pentru a comuta între °C și °F. Aceste butoane sunt utilizate și pentru a crește sau scădea valorile în timpul setării.

Cum se activează sau se dezactivează laserul ?

Mențineți trăgaciul apăsat și apăsați butonul (pictogramă laser) pentru a activa sau dezactiva funcția laser. Simbolul laser apare pe ecran atunci când este activ.

Cum se reglează emisivitatea ?

Apăsați și mențineți butonul MODE până când simbolul € clipește. Folosiți butoanele + și - pentru a regla valoarea (de la 0,1 la 1,0). Apăsați din nou MODE pentru a confirma.

Cum se reglează alarmele de prag înalt și jos ?

Apăsați și mențineți MODE până când € clipește. Apăsați de mai multe ori MODE pentru a selecta LAL sau HAL. Folosiți + și - pentru a seta valoarea. Alarma se declanșează când temperatura atinge aceste praguri.

Ce se face când apare indicatorul de baterie slabă ?

Înlocuiți imediat bateria cu o baterie nouă 9V (6F22 sau echivalentă) respectând polaritatea. Deschideți capacul bateriei apăsând pe laterale.

Cum se curăță lentila termometrului ?

Suflați praful cu aer comprimat, apoi ștergeți ușor cu un bețișor de bumbac umed. Nu folosiți solvenți sau produse abrazive.

Care este domeniul de măsurare al termometrului ?

Termometrul măsoară de la -50°C până la 1350°C (-58°F până la 2462°F).

Ce înseamnă raportul distanță/țintă 20:1 ?

La o distanță de 20 de unități, diametrul zonei măsurate este de 1 unitate. De exemplu, la 508 mm, punctul are 25,4 mm. Cu cât ținta este mai departe, cu atât zona măsurată este mai mare.

Cum se garantează precizia măsurătorilor ?

Asigurați-vă că suprafața țintă este de cel puțin două ori mai mare decât punctul de măsurare. Lăsați termometrul să se echilibreze la temperatura ambiantă timp de 30 de minute în cazul unei schimbări mari de temperatură. Folosiți o emisivitate adaptată materialului.

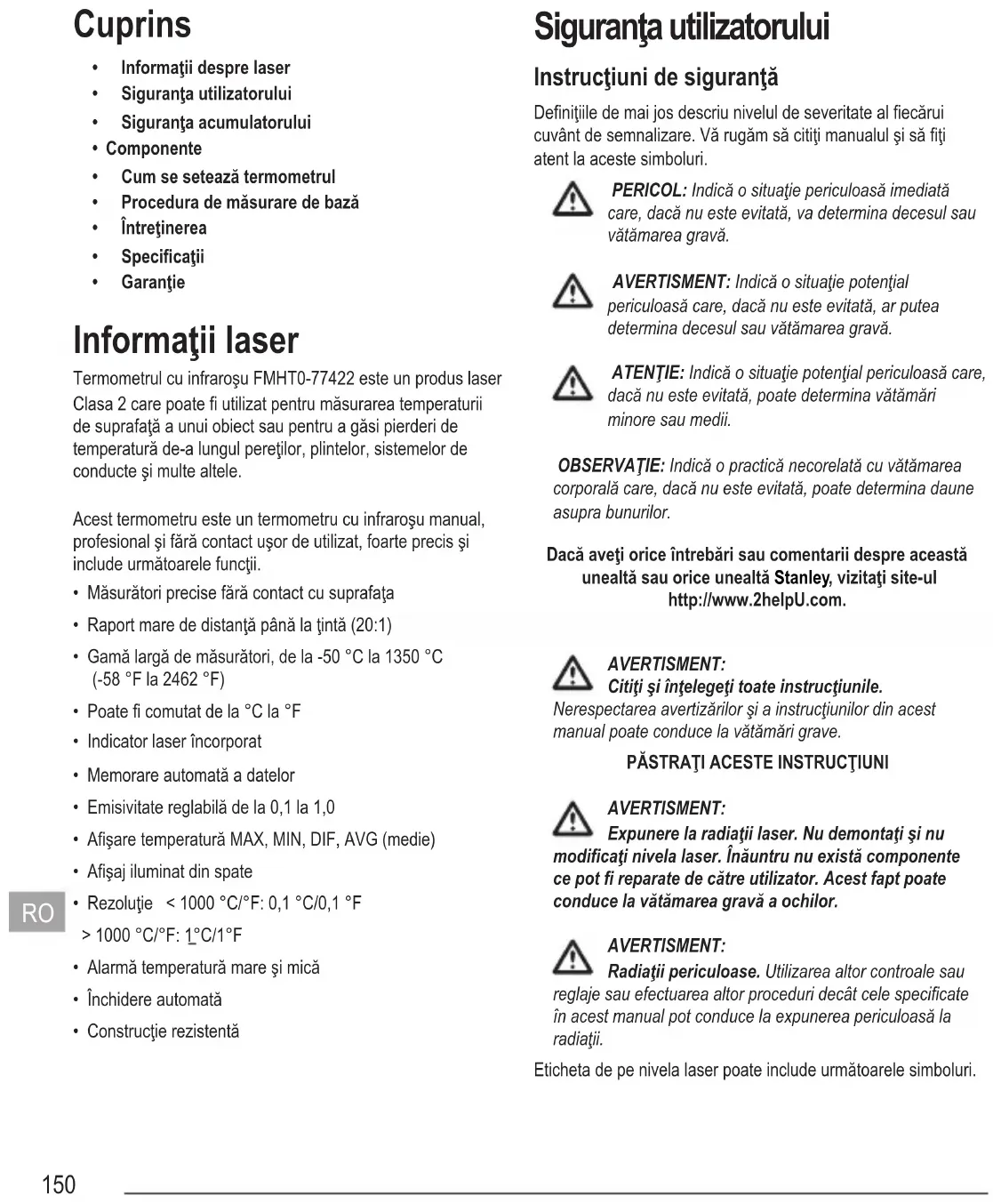

MANUAL DE UTILIZARE FatMax FMHT0-77422 STANLEY

• Informații despre laser
  • Siguranța utilizatorului
  • Siguranța accumulatorului
• Componente
  • Cum se setează termometrul
  • Procedura de măsurare de bază
• Întreținerea
• Specificații
  • Garantie

Informații laser

Termometrul cu infraroșu FMHT0-77422 este un produs laser Clasa 2 care poate fi utilizat pentru măsurarea temperaturii de suprafață a unui obiect sau pentru a găsi pierderi de temperatură de-a lungul pereților, plintelor, sistemelor de conducte și multe altele.

Acest termometru este un termometru cu infraroșu manual, profesional și fără contact ușor de utilizat, foarte precis și include următoarele funcții.

• Măsurători precise fără contact cu suprafața
• Raport mare de distanță până la țintă (20:1)
• Gamă largă de măsurători, de la -50 °C la 1350 °C (-58 °F la 2462 °F)
• Poate fi comutat de la °C la °F
• Indicator laser încorporat
• Memorare automată a datelor
• Emisivitate reglabilă de la 0,1 la 1,0
• Afișare temperatură MAX, MIN, DIF, AVG (medie)
• Afişaj iluminat din spate
• Rezoluție < 1000 °C/°F: 0,1 °C/0,1 °F

  1000 °C/°F: 1°C/1°F

• Alarmă temperatură mare și mică
• Închidere automată
• Constructie rezistentă

Siguranța utilizatorului

Instrucțiuni de siguranță

Definitiile de mai jos descriu nivelul de severitate al fiecărui cuvânt de semnalizare. Vă rugăm să citiți manualul și să fiti atent la aceste simboluri.

PERICOL: Indică o situație periculoasă imediată care, dacă nu este evitată, va determina decesul sau vătămarea gravă.

AVERTISMENT: Indică o situație potențial periculoasă care, dacă nu este evitată, ar putea determina decesul sau vătămarea gravă.

ATENTIE: Indică o situație potențial periculoasă care, dacă nu este evitată, poate determina vătămări minore sau medii.

OBSERVAȚIE: Indică o practică necorelată cu vătămarea corporală care, dacă nu este evitată, poate determina daune asupra bunurilor.

Dacă aveți orice întrebări sau comentarii despre această unealtă sau orice unealtă Stanley, vizitați site-ul http://www.2helpU.com.

AVERTISMENT: Citiți și înțelegeți toate instrucțiunile.

Nerespectarea avertizărilor și a instrucțiunilor din acest manual poate conduce la vătămări grave.

PĂSTRAȚI ACESTE INSTRUCTIUNI

AVERTISMENT: Expunere la radiații laser. Nu demontați și nu cați nivela laser. Înăuntru nu există componente fi reparate de către utilizator. Acest fapt poate ce la vătămarea gravă a ochilor.

AVERTISMENT: Radiații periculoase. Utilizarea altor controale sau sau efectuarea altor proceduri decât cele specificate t manual pot conduce la expunerea periculoasă la

Eticheta de pe nivela laser poate include următoarele simboluri.

Simbol Descriere
V Volți
mW Miliwați
	Avertisment privind nivena laser
nm Lungime de undă în nanometri
2 Laser clasa 2

Etichete de avertizare

Pentru confortul și siguranța dumneavoastră, următoarele etichete sunt pe laser.

AVERTISMENT: Pentru a reduce riscul de rănire, utilizatorul trebuie să citească manualul de instrucțiuni.

AVERTISMENT: RADIATIE LASER. NU PRIVITI ÎN FASCICULUL LASER. Produs laser clasa 2.

• Nu operați laserul în atmosfere explozive, cum ar fi în prezența lichidelor, gazelor sau pulverilor explozive. Această unealtă poate genera scântei ce pot aprinde pulverile sau vaporii.
• Nu păstrați laserul inactiv la îndemâna copiilor și a altor persoane neinstruite. Laserele sunt periculoase în măinile utilizatorilor neinstruiti.
• Operațiile de service asupra uneltei TREBUIE să fie efectuate de către personal de reparații calificat. Reparațiile sau servisarea efectuate de personal necalificat pot cauza vătămări. Pentru a localiza cel mai apropiat centru de service Stanley, vizitați http://www.2helpU.com.
• Nu utilizați instrumente optice precum un telescop sau un nivelmetru pentru a vizualiza fasciculul laser. Acest fapt poate conduce la vătămarea gravă a ochilor.
• Nu poziționați laserul într-o poziție ce poate determina pe oricine să privească intenționat sau neintenționat în fasciculul laser. Acest fapt poate conduce la vătămarea gravă a ochilor.

• Nu poziționați laserul lângă o suprafață reflectantă ce poate reflecta fasciculul laser spre ochii cuiva. Acest fapt poate conduce la vătămarea gravă a ochilor.

• Opriți laserul atunci când nu este utilizat. Lăsarea laserului pornit mărește riscul de a privi în fasciculul laser.

• Nu modificați în niciun fel laserul. Modificarea uneltei poate conduce la expunerea periculoasă la radiatii laser.
• Nu operați laserul în apropierea copiilor sau nu permiteți copiilor să utilizeze laserul. Acest fapt poate conduce la vătămarea gravă a ochilor.
• Nu îndepărtați sau nu deteriorați etichetele de avertizare. În cazul îndepărtării etichetelor, utilizatorul sau alte persoane se pot expune involuntar la radiatii.
• Înainte de utilizare, verificați dacă termometrul funcționează măsurând o temperatură cunoscută.
• Nu îndreptați fasciculul laser spre aeronave sau vehicule în mișcare. Acest fapt poate conduce la vătămarea gravă a ochilor.
• Nu stropiți sau scufundați aparatul în apă.
• Rezultatul măsurătorii unui obiect cu emisivitate mare poate fi mai mic decât temperatura actuală a acelui obiect. Acest fapt poate conduce la arsuri.

ATENTIE: Laserul trebuie protejat împotriva următorilor factori:

• câmpuri electromagnetice (create de aparate de sudură cu arc, radiatoare cu inductie și articole similare),
• socuri termice cauzate de modificări mari sau bruște ale temperaturii ambientale. Pentru o precizie optimă, lăsați termometrul timp de 30 de minute să se aclimatizeze cu temperatura înainte de utilizare.
• Nu lăsați laserul pe sau în apropierea obiectelor cu temperaturi mari.

Siguranța corporală

• Fiți precauți, fiți atenți la ceea ce faceți și faceți uz de regulile de bun simț atunci când operați laserul. Nu utilizați laserul atunci când sunteți obosiți sau când vă aflați sub influența drogurilor, alcoolului sau medicației. Un moment de neatenție în timpul operării laserului poate conduce la vătămări corporale grave.
• Utilizați echipamentul de protecție. Purtați întotdeauna ochelari de protecție. În funcție de condițiile de lucru, utilizarea echipamentului de protecție, cum ar fi masca de praf, încălțămintea de protecție antiderapantă, căștile și dispozitivele de protecție pentru urechi va reduce vătămarea personală.

9Utilizarea și îngrijirea uneltei

• Nu utilizați laserul dacă nu pornește sau nu se oprește. Orice unealtă ce nu poate fi controlată cu ajutorul întrerupătorului este periculoasă și trebuie să fie reparată.
• Urmati instrucțiunile din sectiunea Întreținerea din acest manual. Utilizarea de piese neautorizate sau nerespectarea instrucțiunilor din sectiunea Întreținerea pot crea un risc de electrocutare sau rănire.

Siguranța accumulatorului

AVERTISMENT:

Accumulatorii pot exploda sau pot prezenta

scurgeri și pot cauza vătămări sau incendii. Pentru a reduce acest risc:

• Respectați cu atenție toate instrucțiunile și avertizările de pe eticheta accumulatorului și de pe ambalaj.
• Introduceți întotdeauna corect accumulatorii respectând polaritatea (+ și –), așa cum este marcată pe accumulator și pe echipament.
• Nu scurtcircuitati bornele accumulatorului.
• Nu încărcați accumulatorii de unică folosință.
• Scoateți imediat accumulatorii consumați și eliminați-i conform normelor locale.
• Nu aruncați accumulatorii în foc.
• Nu păstrați accumulatorii la îndemâna copiilor.
• Scoateți acumulatorii atunci când dispozitivul nu este în uz.

Montarea accumulatorului (Figura B)

Deschideți capacul compartimentului pentru acumulator (10) apăsând ușor pe punctele (23) prezentate în Figura B. Conectați acumulatorul de 9 V (24) (6F22 sau echivalent), asigurându-vă că respectați polaritatea. Închideți capacul compartimentului pentru acumulator.

Înlocuirea accumulatorului (Figura B)

Când apare simbolul trebuie înlocuit.

, accumulatorul este descărcat și

Aşteptați până când termometrul se oprește automat. Deschideți capacul compartimentului pentru acumulator (10) apăsând ușor pe punctele (23) prezentate în Figura B. Înlocuiti acumulatorul de 9 V (24) (6F22 sau echivalent), asigurându-vă că polaritatea este corectă. Închideți capacul compartimentului pentru acumulator.

Componente

TERMOMETRU (Figura A)

4 Buton MOD

5 Piuliță de 1/4-20 încorporată

6 Mâner

7 Afişaj LCD

8 Senzor IR

9 Declanşator măsurare

NOTĂ: Termometrul poate fi atașat pe un suport potrivit cu un șurub de 1/4-20, utilizând piulița de 1/4-20 încorporată a termometrului (5).

INDICATII LCD (Figura A)

12 AFIŞAJ PRINCIPAL - afişează valoarea măsurată actuală sau pe cea anterioară.
13 Indicatorul SALVARE DATE apare când valoarea de pe afișajul principal este blocată.
14 INDICATOR MĂSURARE - apare și clipește când termometrul măsoară.
15 AFIŞAJ EMISIVITATE - arată valoarea setată actuală a emisivității. SUGESTIE: Simbolul € înseamnă Emisivitate.
16 INDICATOR LUMINĂ DE FUNDAL - apare atunci când funcția de iluminare de fundal este activă.
17 UNITATE TEMPERATURĂ este aplicabilă atât afișajului principal, cât și celui inferior.
18 SIMBOLURI - sunt utilizate pentru a indica tipul valorii afișate pe afișajul inferior. EXEMPLU: Dacă apare simbolul "MAX", valoarea de pe afișajul inferior este valoarea maximă.
19 AFIŞAJ INFERIOR - este utilizat pentru a afișa valoarea maximă (MAX), minimă (MIN), diferența (DIF), media (AVG), valoarea alarmei de temperatură mare (HAL) valoarea alarmei de temperatură mică (LAL).

20 este pictograma pentru temperatură mare și LOW –) pentru temperatură mică.
21 INDICATOR ACUMULATOR DESCĂRCAT : Înlocuiti acumulatorul imediat când apare indicatorul de acumulator descărcat.
22 INDICATOR FUNCTIE LASER - apare atunci când funcția laser este activă. Când apare acest indicator, indicatorul laser va emite un fascicul laser atunci când este apăsat declanșatorul.

INSTRUCTIUNI PRIVIND BUTOANELE (Figura A)

1 Butonul

• Este utilizat pentru a schimba unitățile de temperatură din grade Celsius în grade Fahrenheit.
• Când setați emisivitatea ( € ), valoarea alarmei pentru temperatură mare (HAL) sau valoarea alarmei pentru temperatură mică (LAL), apăsați acest buton ^A F pentru a mări valoarea care trebuie setată

2 Butonul

• Apăsați acest buton pentru a porni sau opri lumina de fundal.
• Pentru a activa sau dezactiva funcția laser, apăsați butonul în timp ce apăsați lung declanșatorul. Când funcția laser este activată, apare simbolul

3 Butonul

• Este utilizat pentru a schimba unitățile de temperatură din grade Fahrenheit în grade Celsius.
• Când setați emisivitatea ( € ), valoarea alarmei pentru temperatură mare (HAL) sau valoarea alarmei pentru temperatură mică (LAL), apăsați acest buton % pentru a micșora valoarea care trebuie setată

4 Butonul MOD

• De fiecare dată când apăsați declanșatorul (pentru > 1 sec) pentru a măsura, termometrul înregistrează valoarea maximă (MAX), minimă (MIN), diferența (DIF) dintre valoarea maximă și minimă și media (AVG) tuturor valorilor măsurate în timpul acestei măsurători. Aceste date sunt stocate în memorie și pot fi reapelate cu ajutorul butonului Mod, până când apăsați declanșatorul (> 1 sec) încă o dată. Când apăsați declanșatorul (> 1 sec) încă o dată, toate aceste date vor fi șterse din memorie și termometrul va începe o nouă înregistrare.

• Când apăsați lung declanșatorul, valoarea de pe afișajul principal se va actualiza la fiecare secundă cu temperatura suprafeței țintă, iar cnd eliberați declanșatorul, ultima valoare este blocată până când efectuați o nouă măsurătoare sau termometrul se închide automat.

• Puteți apăsa butonul MOD pentru a afișa valoarea maximă (MAX), media (AVG), minimă (MIN), diferența (DIF), valoarea alarmei de temperatură mică (LAL) și valoarea alarmei de temperatură mare (HAL) pe ambele afișaje. Procesul este ilustrat în Figura A.

NOTĂ:

• Pentru a citi corect valoarea, vă rugăm să priviți cu atenție afișajul inferior pentru a observa dacă apar semnul negativ „-” și virgula decimală.
• După ce deconectați acumulatorul de la termometru pentru o perioadă, toate setările vor fi restabilite la valorile implicite și toate măsurătorile înregistrate vor fi șterse din memorie.

Cum se setează termometrul

Setarea alarmei de temperatură mare și a alarmei de temperatură mică

1. După ce termometrul a fost pornit, apăsați lung butonul MOD până când simbolul ①clipește, apoi eliberați butonul.
2. Apăsați butonul MOD până când LAL apare și clipește. Acum valoarea prestabilită a alarmei pentru temperatură mică este afișată pe afișajul inferior.
3. Apăsați butonul % pentru a micșora sau butonul ▲F pentru a mări valoarea alarmei de temperatură scăzută.

NOTĂ: Apăsați lung butonul % sau pentru reglaj rapid.

1. După setarea valorii alarmei pentru temperatură mică, apăsați butonul MOD. HAL clipește și valoarea alarmei pentru temperatură mică este afișată pe afișaj. Utilizați aceeași metodă ca la Pasul 3 pentru a regla valoarea alarmei pentru temperatură mare.

2. Dacă temperatura suprafeței țintă atinge sau este mai mică decât valoarea alarmei pentru temperatură mică, pictograma LOW -") va apărea și va clipi și soneria încorporată va face bip, iar afișajul LCD va deveni momentan albastru când apăsați lung declanșatorul. Dacă temperatura suprafeței țintă atinge sau este mai mare decât valoarea alarmei pentru temperatură mare, pictograma (va apărea și

va clipi și soneria va face bip, iar așajul LCD va deveni Valorile emisivității momentan roșu când apăsați lung declanșatorul.

1. În orice moment, puteți apăsa lung butonul MOD pentru a ieși din modul setare.

NOTĂ:

• Precizia alarmei este de ± 1^ (sau ± 2^ ).
• Valorile alarmelor pentru temperatură mică și mare pot □ setate numai în intervalul de măsurare al termometrului.
• Valoarea alarmei pentru temperatură mare trebuie să țe mai mare decât valoarea alarmei pentru temperatură mică.

Emisivitatea/Setarea emisivității

Emisivitatea descrie caracteristicile emisiei de energiei a materialelor. Majoritatea (90% din aplicațiile tipice) materialelor organice sau a suprafețelor nerețectorizante (materiale) sau o emisivitate de 0,95 ca setare implicită. La măsurarea suprafețelor lucioase sau lustruite vor apărea valori imprecise. Pentru a compensa, acoperiți suprafața care trebuie măsurată cu bandă de mascare sau cu vopsea mată. Lăsați banda sau vopseaua să ajungă la aceeași temperatură cu suprafața pe care o acoperă. Apoi, măsurăți temperatura suprafeței acoperite.

Substanță	Emisivitate Substanță Emisvitate
Asfalt 0,90	- 0,98 Cărămidă	0,93 - 0,96
Beton	0,94	Pânză(neagră)	0,98
Ciment 0,96	Piele umană	0,98
Nisipai	0,90	Spumă de săpun	0,75 - 0,80
Pământ	0,92 - 0,96	Cărbune(pudră)	0,96
Apă 0,92	- 0,96 Lac/Email	0,80 - 0,95
Gheată 0,96	- 0,98 Lac(mat)	0,97
Zăpadăate)	0,83	Cauciuc(negru)	0,94
se. Sticlă 0,90	- 0,95 Plastic	0,85 - 0,95
ă Ceramică	0,90 - 0,94	Materiallemnos	0,90
Marmură 0,94		Hărtie 0,70 - 0,94
Ipsos	0,80 - 0,90	Materialetextile	0,90
Mortar	0,89 - 0,91

Puteți regla valoarea setată a emisivității termometrului ca să poată corespunde cu tipul suprafeței care urmează să îe măsurată.

Cum se setează emisivitatea

1. După ce termometrul a fost pornit, apăsați lung butonul MOD până când simbolu € clipește, apoi eliberați butonul.
2. Apăsați butonul % pentru a micșora sau butonul pentru a mări valoarea setată a emisivității.
3. Când ați terminat de setat emisivitatea, apăsați lung butonul MOD până când simbolu€ nu mai clipește. Termometrul revine la funcționarea normală.

Procedura de măsurare de bază

1. Tineți termometrul de mâner și îndreptați-l spre suprafața care trebuie măsurată.
2. Apăsați și țineți apăsat declanșatorul timp de cel puțin 1 sec pentru a porni termometrul și măsurați. Valoarea măsurată va fi afișată pe afișajul principal.
   NOTĂ: De fiecare dată când apăsați declanșatorul, trebuie să îl țineți apăsat cel puțin 1 sec. Indicatorul laser (26, Figura F) este doar ca referință.
3. În timpul măsurătorii, simbolul SCANARE va clipi pe ecranul principal, iar când declanșatorul este eliberat, măsurarea se oprește, iar simbolul SALVARE apare, indicând faptul că ultima valoare măsurată este blocată.
4. Termometrul se va închide automat după aprox. 50 de secunde dacă nu apăsați declanșatorul sau vreun buton.

NOTĂ:

1. Asigurați-vă că suprafața țintă este mai mare decât dimensiunea punctului emis de termometru. Cu cât suprafața țintă este mai mică, cu atât mai aproape de ea trebuie să stați (Consultați secțiunea Câmpul vizual). Când precizia este foarte importantă, asigurați-vă că ținta este la o distanță cel puțin două ori mai mare decât mărimea punctului.
2. Pentru a găsi un put fierbinte sau rece, îndreptați termometrul în afara zonei dorite (25). Apăsați lung declanșatorul, scanați ușor înainte și înapoi peste zonă, până când localizați punctul fierbinte sau rece. Consultați Figura C.

Considerații privind măsurarea

• Fasciculul laser este utilizat în principal pentru a localiza obiectele aflate la distanță. Pentru a economisi accumulatorul, dezactivați funcția laser atunci când măsurată obiecte aflate aproape de dvs.
• Termometrul nu poate măsura prin suprafețe transparente, cum ar fi sticla. Acesta va măsura, în schimb, temperatura sticlei.
• Aburul, praful, fumul, etc. pot împiedica măsurarea cu precizie prin interferarea cu energia emisă de țintă.

ÎNTRETINEREA

Pentru curățarea lentilei

Suflați praful și mizeria cu aer comprimat. Ștergeti cu grijă suprafața cu un bețișor de urechi ușor umezit. Nu utilizați substanțe abrazive sau solventi.

Pentru curățarea carcasei termometrului

Utilizați o cârpă moale umezită cu apă și săpun. Nu utilizați substanțe abrazive sau solventi.

NOTĂ:

Nu scufundați termometrul în apă și nu lăsați niciun lichid să pătrundă în carcasă.

SPECIFICAȚII

Interval de temperatură De la -50 °C la 1350 °C (de la - 58 °F la 2462 °F)

Precizie:

	Interval Precizie*
Celsius de la	- 50 °C la - 20 °C ± 5 °C
	de la - 20 °C la 200 °C ±	(1,5 % la valoarea măsurată + 2 °C)
	de la 200 °C la 538 °C ±	(2,0 % la valoarea măsurată + 2 °C)
	de la 538 °C la 1350 °C ±	(3,0 % la valoarea măsurată + 5 °C)
Fahrenheit de la	- 58 °F la - 4 °F ± 9 °F
	de la - 4 °F la 392 °F ±	(1,5 % la valoarea măsurată + 3,6 °F)
	de la 392 °F la 1000 °F ±	(2,0 % la valoarea măsurată + 3,6 °F)
	de la 1000 °F la 2462 °F	± (3,0 % la valoarea măsurată + 9°F)

* Specificația preciziei presupune că temperatura ambientală de funcționare este cuprinsă între 18 °C și 28 °C (64 °F - 82 °F) și umiditatea relativă de funcționare este mai mică de 80%.

Specificatii

Timp de răspuns: < 1 sec

Lungime de undă răspuns: de la 8 μm la 14 μm

Emisivitate: Reglabilă de la 0,1 la 1,0(0,95 este valoarea implicită)

Raport distanță până la punct: 20:1

Închidere automată: după 1 minut de inactivitate

Acumulatori: 1 accumulator x 9 V,6F22 sau echivalent

Clasificare IP: IP20

Temperatura de funcționare: Temperatura:de la 0 °C la 40 °C

Umiditate relativă de la 10 % la 95 % RH,fără condensare @până la 30 °C

Temperatura de depozitare: de la - 20 °C la 50 °C

Clasă laser: 2

Putere laser: ≤1 mW

Lungime de undă laser: 630 - 680 nm

Câmpul vizual (Figuri D–F)

Cu cât termometrul este la distanță mai mare de o țintă, cu atât va fi mai mare aria țintei, acest lucru fiind cunoscut ca raportul distanță până la punct (D:S=20:1). De exemplu: la o distanță de 508 mm, punctul va avea un diametru de 25,4 mm Termometrul va afișa temperatura medie de pe suprafața țintei.

DISTANTA: PUNCT = 90 % energie

DISTANȚA: Raport PUNCT 20:1

NOTĂ: Pentru o precizie optimă, asigurați-vă că obiectul care trebuie măsurat este mai mare decât dimensiunea punctului termometrului.

Termometrul are un punct laser roşu vizibil (26) înconjurat de alte opt puncte. Punctul laser roşu arată locația aproximativă în care temperatura este măsurată. Dimensiunea externă a punctului se va mări odată cu distanța. În Figura E sunt prezentate punctul laser și punctele exterioare de aproape, iar în Figura F sunt prezentate punctul laser și punctele exterioare la distanță mare.

NOTĂ: Punctul laser reprezintă doar o locație aproximativă și nu este una exactă.

1 AN GARANTIE

Stanley garantează instrumentele sale de măsură electronice pentru deficiențe de material și/sau fabricație timp de un an de la data achiziției.

Produsele defecte vor fi reparate sau înlocuite, a discreția companiei Stanley, dacă sunt returnate, împreună cu dovada achiziției, pe adresa:

Stanley Black & Decker

210 Bath Road

Slough, Berkshire SL1 3YD

UK

Această garanție nu acoperă defectele cauzate de deteriorarea accidentală, uzura normală, utilizarea în alte moduri decât în conformitate cu instrucțiunile producătorului sau repararea sau modificarea acestui produs neautorizate de Stanley.

Repararea sau înlocuirea în cadrul acestei garanții nu afectează data expirării garanției.

În limita permisă de lege, Stanley nu va fi responsabil conform acestei garanții pentru pierderi indirecte sau consecvențiale rezultate din defectele acestui produs.

Este posibil ca această garanție să nu poată fi verificată fără permisiunea companiei Stanley.

Această garanție nu afectează drepturile statutare ale consumatorilor care au achiziționat acest produs.

Această garanție va fi guvernată de și aplicată în conformitate cu legislația din țara în care produsul a fost vândut și Stanley și cumpărătorul, ambii în mod irevocabil, sunt de acord să înainteze jurisdicției exclusive a instanțelor competente din acea țară orice plângere sau situație care apare în cadrul sau în legătură cu această garanție.

Calibrarea și îngrijirea nu sunt acoperite de garanție.

NOTĂ:

Clientul este responsabil de utilizarea corectă și îngrijirea instrumentului. Mai mult, clientul este pe deplin responsabil de verificarea periodică a preciziei unității laser și, prin urmare, de calibrarea instrumentului.

Acest manual se poate modifica fără notificare prealabilă.

Dacă, la un moment dat, doriți să eliminați acest articol, vă rugăm să rețineți că multe dintre componentele sale conțin materiale valoroase, care pot fi reciclate.

Vă rugăm să nu îl aruncați în coșul de gunoi pentru resturi menajere, ci să vă consultați cu consiliul local pentru a vedea unde se află punctele de reciclare din zona dvs.

RO

Sisukord
