Toote tüüp	Kontaktivaba infrapunatermomeeter
Mark	STANLEY
Mudel	FatMax FMHT0-77422
Mõõteulatus	-50°C kuni 1350°C (-58°F kuni 2462°F)
Täpsus (18-28°C juures)	±1,5% tulemusest + 2°C (-20°C kuni 200°C); ±2% + 2°C (200-538°C); ±3% + 5°C (538-1350°C)
Kauguse/sihtmärgi suhe	20:1
Reguleeritav emissiivsus	0,1 kuni 1,0 (vaikimisi 0,95)
Reageerimisaeg	< 1 sekund
Kuva	LCD-ekraan taustvalgustusega
Toiteallikas	1 patarei 9V (6F22 või samaväärne)
Automaatne väljalülitus	Pärast 1-minutilist tegevusetust
Laser	Klass 2, <1 mW, 630-680 nm
Kaitseaste	IP20
Töötemperatuur	0°C kuni 40°C
Ladustamistemperatuur	-20°C kuni 50°C
Tööniiskus	10% kuni 95% RH ilma kondensatsioonita kuni 30°C
Peamised funktsioonid	MAX, MIN, DIF, AVG, kõrge/madala läve häired, taustvalgustus, laser, reguleeritav emissiivsus, automaatne andmete salvestamine
Hooldus	Puhastage lääts suruõhu ja vatitikuga; korpus seebi ja veega. Ärge kastke vette.
Ohutus	Ärge vaadake otse laserkiire sisse, vältige tahtmatut kokkupuudet. Laser klass 2.
Garantii	1 aasta
Parandatavus	Remont ainult volitatud keskuses; kasutaja poolt parandatavaid osi pole.

Korduma kippuvad küsimused - FatMax FMHT0-77422 STANLEY

Kuidas termomeetrit sisse lülitada ja mõõtmist teha?

Vajutage päästikule vähemalt 1 sekundiks, et termomeeter sisse lülitada ja temperatuuri mõõta. Tulemus kuvatakse põhiekraanil. Vabastage väärtuse lukustamiseks.

Kuidas muuta temperatuuriühikut Celsiuse ja Fahrenheiti vahel?

Vajutage nuppu 2 või 3, et lülituda °C ja °F vahel. Neid nuppe kasutatakse ka väärtuste suurendamiseks või vähendamiseks seadistamisel.

Kuidas laserit sisse või välja lülitada?

Hoidke päästikut all ja vajutage nuppu (laseriikoon), et laseri funktsioon sisse või välja lülitada. Laseri sümbol ilmub ekraanile, kui see on aktiivne.

Kuidas emissiivsust reguleerida?

Vajutage ja hoidke all nuppu MODE, kuni sümbol € vilgub. Kasutage + ja - nuppe väärtuse reguleerimiseks (0,1 kuni 1,0). Vajutage uuesti MODE, et kinnitada.

Kuidas seadistada kõrge ja madala läve häireid?

Vajutage ja hoidke all MODE, kuni € vilgub. Vajutage mitu korda MODE, et valida LAL või HAL. Kasutage + ja - väärtuse määramiseks. Häire käivitub, kui temperatuur jõuab nende lävedeni.

Mida teha, kui ilmub tühja patarei indikaator?

Vahetage patarei kohe uue 9V (6F22 või samaväärne) patarei vastu, järgides polaarsust. Avage patareipesa kaas, vajutades külgedele.

Kuidas puhastada termomeetri läätse?

Puhuge tolm suruõhuga ära, seejärel pühkige õrnalt niiske vatitikuga. Ärge kasutage lahusteid ega abrasiivseid aineid.

Mis on termomeetri mõõteulatus?

Termomeeter mõõdab vahemikus -50°C kuni 1350°C (-58°F kuni 2462°F).

Mida tähendab kauguse/sihtmärgi suhe 20:1?

20 ühiku kaugusel on mõõdetava ala läbimõõt 1 ühik. Näiteks 508 mm kaugusel on punkt 25,4 mm. Mida kaugemal sihtmärk on, seda suurem on mõõdetav ala.

Kuidas tagada mõõtmiste täpsus?

Veenduge, et sihtmärgi pind on vähemalt kaks korda suurem kui mõõtepunkt. Laske termomeetril tasakaalustuda toatemperatuuriga 30 minutit, kui temperatuur on oluliselt muutunud. Kasutage materjalile sobivat emissiivsust.

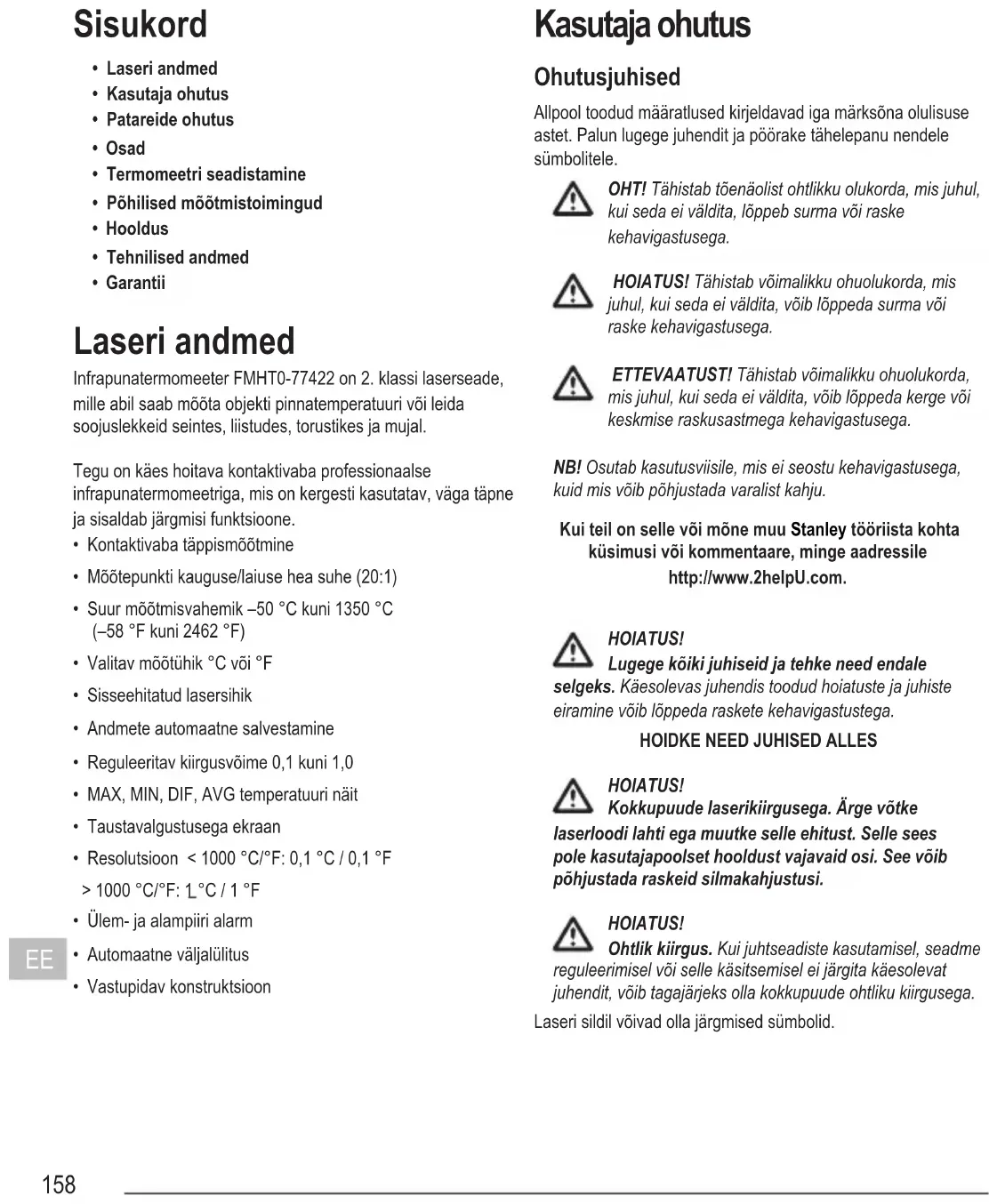

KASUTUSJUHEND FatMax FMHT0-77422 STANLEY

• Laseri andmed
• Kasutaja ohutus
• Patareide ohutus
• Osad
  • Termomeetri seadistamine
  • Põhilised mõõtmistoimingud
• Hooldus
• Tehnilised andmed
• Garantii

Laseri andmed

Infrapunatermomeeter FMHT0-77422 on 2. klassi laserseade, mille abil saab mõõta objekti pinnatemperatuuri või leida soojuslekkeid seintes, liistudes, torustikes ja mujal.

Tegu on käes hoitava kontaktivaba professionaalse infrapunatermomeetriga, mis on kergesti kasutatav, väga täpne ja sisaldab järgmisi funktsioone.

• Kontaktivaba täppismõõtmine
• Möötepunkti kauguse/laiuse hea suhe (20:1)
• Suur möötmisvahemik -50^ kuni 1350^ (-58^ kuni 2462^)
• Valitav möötühik °C või °F
  • Sisseehitatud lasersihik
  • Andmete automaatne salvestamine
  • Reguleeritav kiirgusvõime 0,1 kuni 1,0
  • MAX, MIN, DIF, AVG temperatuuri näit
  • Taustavalgustusega ekraan
• Resolutsioon < 1000^ C/^ F : 0,1^ C/0,1^ F >1000^ C/^ F : L^ C/1^ F
• Ülem- ja alampiiri alarm
• Automaatne väljalülitus
  • Vastupidav konstruktsioon

Kasutaja ohutus

Ohutusjuhised

Allpool toodud määratlused kirjeldavad iga märksõna olulisuse astet. Palun lugege juhendit ja pöörake tähelepanu nendele sümbolitele.

OHT! Tähistab tõenäolist ohtlikku olukorda, mis juhul, kui seda ei väldita, lõppeb surma või raske kehavigastusega.

HOIATUS! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda surma või raske kehavigastusega.

ETTEVAATUST! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda kerge või keskmise raskusastmega kehavigastusega.

NB! Osutab kasutusviisile, mis ei seostu kehavigastusega, kuid mis võib põhjustada varalist kahju.

Kui teil on selle või mõne muu Stanley tööriista kohta küsimusi või kommentaare, minge aadressile http://www.2helpU.com.

HOIATUS!

Lugege köiki juhiseid ja tehke need endale

selgeks. Käesolevas juhendis toodud hoiatuste ja juhiste eiramine vöib löppeda raskete kehavigastustega.

HOIDKE NEED JUHISED ALLES

HOIATUS!

Kokkupuude laserikiirgusega. Ärge võtke

laserloodi lahti ega muutke selle ehitust. Selle sees pole kasutajapoolset hooldust vajavaid osi. See võib põhjustada raskeid silmakahjustusi.

HOIATUS!

Ohtlik kiirgus. Kui juhtseadiste kasutamisel, seadme reguleerimisel või selle käsitsemisel ei järgita käesolevat juhendit, võib tagajärjeks olla kokkupuude ohtliku kiirgusega.

Laseri sildil võivad olla järgmised sümbolid.

Sümbol Tähendus
V Voldid
mW Millivatid
	Laserit puudutav hoiatus
nm Lainepikkus nanomeetrites
2 Laseri klass 2

Hoiatussildid

Teie mugavuse ja ohutuse huvides on laseril järgmised sildid.

HOIATUS! Vigastusohu vähendamiseks peab kasutaja lugema kasutusjuhendit.

HOIATUS! LASERIKIIRGUS. ÄRGE VAADAKE OTSE KIIRE SUUNAS. 2. klassi laserseade.

• Ärge kasutage laserit plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. See tööriist võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.
• Kui laserit ei kasutata, hoidke seda lastele ja väljaõppeta isikutele kättesaamatus kohas. Oskamatutes kätes võivad laserid olla väga ohtlikud.
• Seadet PEAVAD hooldama ainult kvalifitseeritud hooldustehnikud. Oskamatu remont või hooldus võib lõppeda kehavigastustega. Lähima Stanley teeninduskeskuse leiate aadressilt http://www.2helpU.com.
• Ärge kasutage laserikiire vaatamiseks optilisi vahendeid, näiteks teleskoopi või luupi. See võib põhjustada raskeid silmakahjustusi.
• Ärge asetage laserit kohta, kus keegi võib tahtlikult või tahtmatult laserikiirde vaadata. See võib põhjustada raskeid silmakahjustusi.
• Ärge asetage laserit peegeldava pinna lähedale, mis vöib peegeldada laserikiire kellelegi silma. See vöib pöhjustada raskeid silmakahjustusi.

• Kui te laserit ei kasuta, lülitage see välja. Kui jätate laseri välja lülitamata, suureneb oht, et keegi vaatab laserikiire suunas.

• Ärge kunagi muutke laserit mis tahes moel.
  Seadme muutmine võib põhjustada kokkupuute ohtliku laserikiirgusega.

• Ärge kasutage laserit laste läheduses ega laske lastel seda kasutada. See võib põhjustada raskeid silmakahjustusi.
• Ärge eemaldage ega rikkuge hoiatussilte. Kui sildid on eemaldatud, võib kasutaja või keegi teine end teadmatusest kiirgusohtu seada.
• Enne kasutamist kontrollige termomeetri tööd, möötes teadaolevat temperatuuri.
• Ärge suunake laserikiirt lennuki või liikuvate sõidukite poole. See võib põhjustada raskeid silmakahjustusi.
• Kaitske seadet vette sattumise ja pritsmete eest.

Suure kiirgusvõimega objekti mõõtmistulemus võib olla väiksem kui selle objekti tegelik temperatuur. Tagajärjeks võivad olla kuumakahjustused.

ETTEVAATUST! Laserseadet tuleb kaitsta järgmiste mõjurite eest.

• Elektromagnetväljad (mida tekitavad kaarkeevitusseadmed, induktsioonküttekehad jms).
• Suurtest või ootamatutest keskkonnatemperatuuri muutustest tingitud temperatuurišokid. Optimaalse täpsuse tagamiseks laske termomeetri temperatuuril enne kasutamist kuni 30 minutit stabiliseeruda.
• Ärge jätke laserseadet kõrge temperatuuriga esemete peale ega lähedusse.

Isiklik ohutus

• Säilitage valvsus, jälgige, mida teete, ja kasutage laserit möistlikult. Ärge kasutage laserit väsinuna ega alkoholi, narkootikumide või arstimite möju all olles. Kui laserseadmega töötamise ajal tähelepanu kas või hetkeks hajub, võite saada raskeid tervisekahjustusi.
• Kasutage isikukaitsevahendeid. Kandke alati kaitseprille. Turvavarustus (nt tolmumask, mittelibisevad turvajalatsid, köva peakate ja körvaklapid) vähendab olenevalt töötingimustest tervisekahjustuste ohtu.

Seadme kasutamine ja hooldamine

• Ärge kasutage laserseadet, kui seda ei saa sisse ja välja lülitada. Tööriist, mida ei saa lülitist juhtida, on ohtlik ja vajab remonti.
• Järgige käesoleva juhendi peatükis „Hooldus“ toodud juhiseid. Heakskiitmata osade kasutamine või hooldusjuhiste mittejärgimine võib põhjustada elektrilöögi või vigastuste ohtu.

Patarei ohutu kasutamine

HOIATUS!

Patareid võivad plahvatada, lekkida või põhjustada vigastusi ja tulekahju. Selle ohu vähendamiseks toimige järgmiselt.

• Järgige hoolikalt köiki juhiseid ja hoiatusi patarei märgistusel ja pakendil.
• Paigaldage patareid alati õigesti, järgides seadmel ja patareidel olevaid pooluste tähiseid (+ ja –).
• Ärge lühistage patareide klemme.
• Ärge laadige ühekordseid patareisid.
• Eemaldage tühjad patareid kohe ja vabange neist kohalike eeskirjade kohaselt.
• Ärge visake patareisid tulle.
• Hoidke patareisid lastele kättesaamatus kohas.
• Eemaldage patareid, kui seade pole kasutusel.

Patarei paigaldamine (joonis B)

Avage patareipesa kate (10), vajutades örnalt vastavaid punkte (23), nagu näidatud joonisel B. Ühendage 9 V patarei (24) (6F22 või samaväärne), jälgides pooluste öiget asetust. Sulgege patareipesa kate.

Patarei vahetamine (joonis B)

Tähise kuvamisel on patarei tühi ja tuleb välja vahetada.

Oodake, kuni termomeeter automaatselt välja lülitub. Avage patareipesa kate (10), vajutades örnalt vastavaid punkte (23), nagu näidatud joonisel B. Asendage patarei 9 V patareiga (24) (6F22 või samaväärne), jälgides pooluste öiget asetust. Sulgege patareipesa kate.

Osad

TERMOMEETER (joonis A)

1 Nupp

2 Nupp

3 Nupp

4 Režiimi nupp MODE

5 Sissehitatud 1/4-20 mutter

6 Käepide

7 LCD-ekraan

8 Infrapunasensor

9 Möötmispäästik

10 Patareipesa kate

11 Lasersihik

MÄRKUS! Termomeetri saab kinnitada 1/4-20 poldiga sobiva aluse külge, kasutades termomeetri sisseehitatud 1/4-20 mutrit (5).

LCD-EKRAANI JUHISED (joonis A)

12 PÕHIEKRAAN näitab praegust või viimast näitu.
13 ANDMETE EKRAANIL HOIDMISE näidik kuvatakse, kui põhiekraani näit on lukustatud.
14 MÕÕTENÄIDIK vilgub ekraanil, kui termomeeter teostab mõõtmisi.
15 KIIRGUSVÕIME NÄIDIK näitab kiirgusvõime praegust väärtust. VIHJE! Sümbol € tähistab kiirgusvõimet.
16 TAUSTAVALGUSTUSE NÄIDIK kuvatakse, kui taustavalgustuse funktsioon on sisse lülitatud.
17 TEMPERATUURIÜHIK kehtib nii põhiekraani kui ka alumise ekraani kohta.
18 TÄHISED näitavad, mis tüüpi väärtus on kuvatud alumisel ekraanil. NÄIDE: Tähis MAX näitab, et alumisel ekraanil on kuvatud maksimaalne väärtus.
19 ALUMISELE EKRAANILE kuvatakse maksimaalne väärtus (MAX), minimaalne väärtus (MIN), vahe (DIF), keskmine väärtus (AVG), ülempiiri alarmi väärtus (HAL) ja alampiiri alarmi väärtus (LAL).
20 (a) HI on ülempiiri alarmi ikoon ja LOW alampiiri alarmi ikoon.

21 PATAREI TÜHJENEMISE NÄIDIK : ir rekraanile ilmub patarei tühjenemise näidik, tuleb patarei kohe välja vahetada.
22 LASERI FUNKTSIOONI NÄIDIK kuvatakse laseri funktsiooni sisselülitamisel. Kui see näidik on kuvatud, väljub päästiku vajutamisel lasersihikust laserikiir.

NUPPUDE KASUTAMISE ÖPETUS (joonis A)

1 Nupp

• Kasutatakse temperatuuriühikute ümberlülitamiseks Celsiuse skaalalt Fahrenheiti skaalale.
• Kiirgusvõime ( € ), ülempiiri alarmi (HAL) või alampiiri alarmi (LAL) väärtuse seadistamisel vajutage seda nuppu äärtuse suurendamiseks.

2 Nupp

• Vajutage seda nuppu taustavalgustuse sisse- või väljalülitamiseks.
• Laseri funktsiooni sisselülitamiseks vajutage nuppu ja suruge samal ajal päästikut. Kui laseri funktsioon on sisse lülitatud, kuvatakse sümbol

(1) AD = BD = 1

3 Nupp

• Kasutatakse temperatuuriühikute ümberlülitamiseks Fahrenheiti skaalalt Celsiuse skaalale.
• Kiirgusvõime ( € ), ülempiiri alarmi (HAL) või alampiiri alarmi (LAL) väärtuse seadistamisel vajutage seda nuppu väärtuse vähendamiseks.

4 Režiimi nupp MODE

• lga kord, kui vajutate mõõtmiseks päästikule (> 1 sek), salvestab termomeeter maksimaalse väärtuse (MAX), minimaalse väärtuse (MIN), maksimaalse ja minimaalse väärtuse vahe (DIF) ja kõigi selle korra näitude keskmise väärtuse (AVG). Need andmed salvestatakse mällu ja neid saab kuvada nupuga MODE, kuni vajutate uuesti päästikule (> 1 sek). Kui vajutate veel kord päästikule (> 1 sek), kustutatakse kõik need andmed mälust ja termomeeter alustab salvestamist uuesti.
• Kui vajutate päästikut ja hoiate seda all, uueneb põhiekraanil iga sekundi järel sihtpinna temperatuuri näit, päästiku vabastamisel jääb viimane näit ekraanile, kuni alustate uuesti mõõtmist või kuni termomeeter automaatselt välja lülitub.
• Kui vajutate nuppu MODE, kuvatakse alumisele ekraanile üksteise järel maksimaalne väärtus (MAX), keskmine

väärtus (AVG), minimaalne väärtus (MIN), vahe (DIF), alampiiri alarmi väärtus (LAL) ja ülempiiri alarmi väärtus (HAL). Seda protsessi on kujutatud joonisel A.

MÄRKUS!

• Et lugeda väärtust öigesti, jälgige hoolikalt alumist ekraani, et näha, kas on kuvatud miinusmärk – ja kümnendkohta näitav punkt.
• Kui termomeetri patarei mõneks ajaks lahti ühendatakse, lähtestatakse kõik sätted vaikeväärtustele ja kõik salvestatud mõõtmisandmed kustutatakse mälust.

Termomeetri seadistamine

Ülem- ja alampiiri alarmi seadistamine

1. Kui termomeeter on sisse lülitatud, vajutage ja hoidke all nuppu MODE, kuni tähis ðvilgub, seejärel vabastage nupp.
2. Vajutage nuppu MODE, kuni ilmub vilkuv tähis LAL, nüüd on alumisel ekraanil kuvatud praegune alampiiri alarmi väärtus.
3. Vajutage nuppu % alampiiri alarmi väärtuse vähendamiseks või nuppu alampiiri alarmi väärtuse suurendamiseks.

MÄRKUS! Kiireks reguleerimiseks vajutage ja hoidke all nuppu %▼ või .▲F

1. Pärast alampiiri alarmi väärtuse seadistamist vajutage nuppu MODE. Tähis HAL vilgub ja alumisel ekraanil on kuvatud ülempiiri alarmi väärtus. Kasutage sama punktis 3 toodud meetodit ülempiiri alarmi väärtuse reguleerimiseks.
2. Kui sihtpinna temperatuur saavutab alampiiri alarmi väärtuse või on sellest madalam, kuvatakse päästikut all hoides vilkuv ikoon LOW -») ja kölab helisignaal ning ekraan muutub korraks siniseks. Kui sihtpinna temperatuur saavutab ülempiiri alarmi väärtuse või on sellest körgem, kuvatakse päästikut all hoides vilkuv ikoon (ja kölab helisignaal ning ekraan muutub korraks punaseks.
3. Seadistusrežiimist väljumiseks võite igal ajal vajutada ja all hoida nuppu MODE.

MÄRKUS!

• Alarmi täpsus on ± 1 °C (või ± 2 °F).
• Alam- ja ülempiiri alarmi väärtuseid saab määrata ainult termomeetri möötevahemikus.
• Ülempiiri alarmi väärtus peab olema suurem kui alampiiri

alarmi väärtus.

Kiirgusvõime / kiirgusvõime seadistamine

Kiirgusvõime kirjeldab materjalide energia kiirgamise omadusi. Enamiku (90% tüüprakendustest) orgaaniliste materjalide või mitteläikivate pindade kiirgusvõime on vaikeseadistuses 0,95. Läikivate või poleeritud metallpindade mõõtmisel saadud näidud on ebatäpsed. Kompenseerimiseks katke mõõdetav pind remonditeibi või mitteläikiva värviga. Oodake, kuni teibi või värvi ja selle all oleva pinna temperatuurid on ühtlustunud. Seejärel mõõtke kaetud pinna temperatuuri.

Kiirgusvõime väärtused

Materjal Kiirgus-võime	Materjal	Kiirgus-võime
Asfalt 0,90-0,98 Tellised	0,93-0,96
Betoon 0,94 Riie (must) 0,98
Tsement 0,96 Inimese nahk	0,98
Liiv 0,90 Vaht 0,75-0,80
Muld 0,92-0,96 Süsi (pulber)	0,96
Vesi 0,92-0,96 Lakk 0,80-0,95
Jää 0,96-0,98 Lakk (matt)	0,97
Lumi	0,83	Kumm (must)
Klaas 0,90-0,95 Plast	0,85-0,95
Keraamika	0,90-0,94	Puit
Marmor 0,94 Paber 0,70-0	94
Kips 0,80-0,90 Tekstiil	0,90
Mört	0,89-0,91

Termomeetri kiirgusvõime väärtust saab reguleerida vastavalt mõõdetava pinna tüübile.

Kiirgusvõime määramine

1. Kui termomeeter on sisse lülitatud, vajutage ja hoidke all nuppu MODE, kuni tähis € vilgub, seejärel vabastage nupp.
2. Kiirgusvõime väärtuse vähendamiseks vajutage nuppu c/ ja suurendamiseks nuppu .
3. Pärast kiirgusvõime seadistamist vajutage ja hoidke all nuppu MODE, kuni tähis € lõpetab vilkumise. Termomeeter lülitub tavalisele töörežiimile.

Põhilised mõõtmistoimingud

1. Hoidke termomeetrit käepidemest ja suunake see mõõdetava pinna poole.
2. Termomeetri sisselülitamiseks ja mõõtmiseks vajutage päästikut vähemalt 1 sekundi vältel. Näit kuvatakse ka põhiekraanil.

MÄRKUS! Päästikut tuleb alati vajutada vähemalt 1 sekund. Lasersihik (26, joonis F) on ainult orientiiriks.

1. Möõtmise ajal vilgub põhiekraanil tähis SCAN ja päästiku vabastamisel möõtmine peatub ja ekraanile ilmub tähis HOLD, mis näitab, et viimast näitu hoitakse ekraanil.
2. Kui ei vajutata päästikut ega ühtegi nuppu, lülitub termomeeter umbes 50 sekundi pärast automaatselt välja.

MÄRKUS!

1. Veenduge, et sihtpind on termomeetri täpist suurem. Mida väiksem on sihtpind, seda lähemal tuleb sellele olla (vt vaatevälja jaotist). Kui täpsus on kriitilise tähtsusega, veenduge, et sihtpind on täpist vähemalt kaks korda suurem.
2. Kuuma või külma punkti leidmiseks suunake termomeeter soovitud piirkonnast väljapoole (25). Vajutage ja hoidke päästikut all, liikudes seadmega aeglaselt edasi-tagasi üle pinna, kuni leiate kuuma või külma punkti. Vt joonist C.

Möötmistingimused

• Laserikiirt kasutatakse peamiselt eemal asuvate objektide leidmiseks. Patarei säästmiseks keelake laseri funktsioon, kui mõõdate lähedal asuvaid objekte.
• Termomeetriga ei saa mõõta läbi läbipaistva pinna, näiteks klaasi. Seade mõõdab hoopis klaasi pinnatemperatuuri.
• Aur, tolm, suits vms võib vähendada mõõtmistäpsust, moonutades sihtpinnalt eralduvat energiat.

HOOLDUS

Läätse puhastamine

Eemaldage suruõhu abil lahtine tolm ja mustus. Pühkige pinda ettevaatlikult niiske vatipulgaga. Ärge kasutage abrasiivset ainet ega lahustit.

Termomeetri korpuse puhastamine

Kasutage vee ja seebiga niisutatud pehmet lappi. Ärge kasutage abrasiivseid aineid ega lahustit.

MÄRKUS!

Ärge kastke termomeetrit vette ega laske ühelgi vedelikul tungida selle korpusesse.

TÄPSUSTUS

Temperatuurivahemik: -50^ kuni 1350^ (-58^ kuni 2462^)

Täpsus:

	Vahemik Täpsus*
Celsiuseskaala	-50 °C kuni -20 °C ± 5 °C
	-20 °C kuni 200 °C ± (1,5% näidust + 2 °C)
	200 °C kuni 538 °C ± (2,0% näidust + 2 °C)
	538 °C kuni 1350 °C ± (3,0% näidust + 5 °C)
Fahrenheitiskaala	-58 °F kuni -4 °F ± 9 °F
	-4 °F kuni 392 °F ± (1,5% näidust + 3,6 °F)
	392 °F kuni 1000 °F ± (2,0% näidust + 3,6 °F)
	1000 °F kuni 2462 °F ± (3,0% näidust + 9 °F)

* Esitatud täpsus kehtib eeldusel, et töökeskkonna temperatuur on 18 °C kuni 28 °C (64 °F kuni 82 °F) ja suhteline öhuniiskus on väiksem kui 80%.

Tehnilised andmed

Reageerimisaeg: < 1 sek
Vastuse lainepikkus: 8 μm kuni 14 μm
Kiirgusvõime: Reguleeritav vahemikus 0,1kuni 1,0 (vaikeväartus 0,95)
Mõõtepunkti kauguse/laiuse suhe: 20:1
Automaatne väljalülitus: Pärast 1-minutilistjõudeolekut
Patareid: 1 x 9 V patarei,6F22 või samaväärne
IP-klass: IP20
Töötemperatuur:	Temperatuur:0 °C kuni 40 °C
Suhteline õhuniiskus: 10% kuni 95% RH,mittekondenseeriv@ kuni 30 °C
Säilitustemperatuur:	-20 °C kuni 50 °C
Laseri klass:	2
Laseri võimsus:	1 mW
Laseri lainepikkus:	630–680 nm

Vaateväli (joonised D–F)

Mida kaugemal on termomeeter mõõtepunktist, seda suurem on sihtpunkti pindala. Seda nimetatakse mõõtepunkti kauguse/laiuse suhteks (D:S = 20:1). Näide: 508 mm kauguselt on punkt 25,4 mm läbimõõduga. Termomeeter näitab keskmist temperatuuri mõõtmispiirkonnas.

KAUGUS: LAIUS = 90% energiast

KAUGUS: LAIUS, suhe 20:1

MÄRKUS! Võimalikult täpse tulemuse saamiseks veenduge, et mõõdetav objekt on termomeetri täpist suurem.

Termomeetril on nähtav punane lasertäpp (26), mis on ümbritsetud kaheksa välimise täpiga. Punane lasertäpp näitab ligikaudset kohta, mille temperatuuri möödetakse. Välimine punktiir muutub kauguse suurenedes suuremaks. Joonisel E on kujutatud lasertäpp ja välimine punktiir, mis asuvad lähedal, joonisel F lasertäpp ja välimine punktiir, mis asuvad kaugemal.

MÄRKUS! Lasertäpi asukoht on ainult ligikaudne, mitte täpne.

1-AASTANE GARANTII

Stanley annab oma elektroonilistele mõõteinstrumentidele garantii, mis hölmab materjali- ja/või tootmisdefekte ning kehtib üks aasta alates ostukuupäevast.

Vastavalt Stanley eelistusele defektiga tooted kas parandatakse või vahetatakse välja. Selleks tuleb need saata koos ostukviitungiga järgmisele aadressile:

Stanley Black & Decker

210 Bath Road

Slough, Berkshire SL1 3YD

UK

Käesolev garantii ei hölma puudusi, mis on tingitud tootele kogemata osaks saanud kahjustustest, kulumisest, selle kasutamisest muuks otstarbeks, kui on ette nähtud tootja juhistes, toote parandamisest või selle ehituse muutmisest ilma Stanley loata.

Seadme remontimine või väljavahetamine käesoleva garantii alusel ei mõjuta garantii kehtivusaega.

Seadusega lubatud ulatuses ei ole Stanley käesoleva garantii alusel vastutav kaudse või kõrvalise kahju eest, mis tuleneb toote puudustest.

Käesolevat garantiid ei või ilma Stanley loata muuta.

Käesolev garantii ei möjuta käesoleva toote ostmisel tarbijale laienevaid seaduslikke õigusi.

Käesolevat garantiid kohaldatakse ja tõlgendatakse kooskõlas selle riigi seadustega, kus toimus müügitehing, ning nii Stanley kui ka ostja nõustuvad, et kõigi käesoleva garantiiga seotud või sellest tulenevate nõuete või vaidluste lahendamine kuulub kõnealuse riigi kohtute pädevusse.

Garantii ei hölma kalibreerimist ega hooldust.

MÄRKUS!

Instrumendi õige kasutamise ja hoolduse eest vastutab tarbija. Lisaks vastutab tarbija täielikult laserseadme täpsuse periodilise kontrollimise eest ja seega ka instrumendi kalibreerimise eest.

Käesolevat juhendit võidakse ette teatamata muuta.

SEADME KÖRVALDAMINE

Lugupeetud klient

Kui soovite mingil hetkel sellest tootest vabaneda, siis pidage meeles, et paljud selle komponendid koosnevad väärtuslikest materjalidest, mida on võimalik taaskasutada.

Palun ärge visake seda prügikasti, vaid uurige kohalikust omavalitsusest, kus asuvad lähimad ringlussevötupunktid.

Saturs
