LIETOŠANAS INSTRUKCIJA FatMax FMHT0-77422 STANLEY

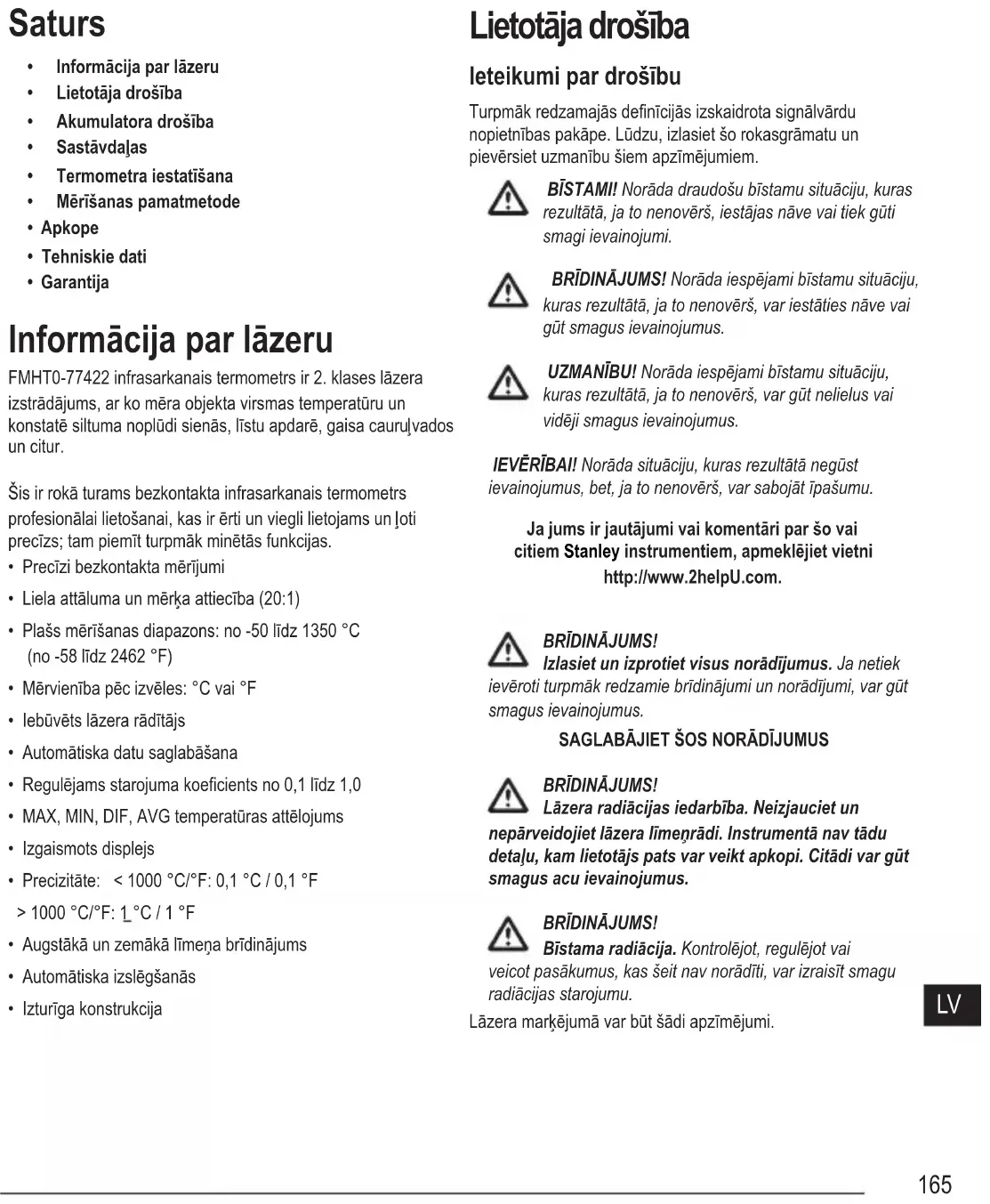

• Informācija par lāzeru
• Lietotāja drošība
- Akumulatora drošiba
• Sastāvdalas
• Termometra iestatišana
• Mērišanas pamatmetode
- Apkope
- Tehniskie dati
- Garantija

Informācija par lāzeru

FMHT0-77422 infrasarkanais termometrs ir 2. klases lāzera izstrādājums, ar ko mēra objekta virsmas temperatūru un konstatē siltuma noplūdi sienās, līstu apdarē, gaisa cauruļvados un citur.

Šis ir rokā turams bezkontakta infrasarkanais termometrs profesionālai lietošanai, kas ir ērti un viegli lietojams un Ľoti precīzs; tam piemīt turpmāk minētās funkcijas.

• Precīzi bezkontakta mērījumi
  • Liela attāluma un mērka attiecība (20:1)
• Plašs mērīšanas diapazons: no -50 līdz 1350 °C (no -58 līdz 2462 °F)
  • Mērvienība pēc izvēles: °C vai °F
• lebūvēts lāzera rādītājs
  • Automātiska datu saglabāšana
• Regulējams starojuma koeficients no 0,1 līdz 1,0
  • MAX, MIN, DIF, AVG temperatūras attēlojums
• Izgaismots displejs
• Precizitate: < 1000^ / ^: 0,1^ / 0,1^ > 1000^ / ^: 1^ / 1^
• Augstākā un zemākā līmeņa brīdinājums
  • Automātiska izslēgšanās
• Izturīga konstrukcija

Lietotāja drošība

leteikumi par drošību

Turpmāk redzamajās definīcijās izskaidrota signālvārdu nopietnības pakāpe. Lūdzu, izlasiet šo rokasgrāmatu un pievērsiet uzmanību šiem apzīmējumiem.

BISTAMI! Norāda draudošu bīstamu situāciju, kuras rezultātā, ja to nenovērš, iestājas nāve vai tiek gūti smagi ievainojumi.

BRĪDINĀJUMS! Norāda iespējami bīstamu situāciju, kuras rezultātā, ja to nenovērš, var iestāties nāve vai gūt smagus ievainojumus.

UZMANĪBU! Norāda iespējami bīstamu situāciju, kuras rezultātā, ja to nenovērš, var gūt nelielus vai vidēji smagus ievainojumus.

IEVĚRĪBAI! Norāda situāciju, kuras rezultātā negūst ievainojumus, bet, ja to nenovērš, var sabojāt īpašumu.

Ja jums ir jautājumi vai komentāri par šo vai citiem Stanley instrumentiem, apmeklējiet vietni http://www.2helpU.com.

BRĪDINĀJUMS!

Izlasiet un izprotiet visus norādījumus. Ja netiek

ievēroti turpmāk redzamie brīdinājumi un norādījumi, var gūt smagus ievainojumus.

SAGLABĀJIET ŠOS NORĀDĪJUMUS

BRĪDINĀJUMS!

Lāzera radiācijas iedarbība. Neizjauciet un

nepārveidojiet lāzera līmeņrādi. Instrumentā nav tādu detaļu, kam lietotājs pats var veikt apkopi. Citādi var gūt smagus acu ievainojumus.

BRĪDINĀJUMS!

Bīstama radiācija. Kontrolējot, regulējot vai

veicot pasākumus, kas šeit nav norādīti, var izraisīt smagu radiācijas starojumu.

Lāzera markējumā var būt šādi apzīmējumi.

LV

Apzīmējums Nozīme
V Volti
mW Milivati
	Brīdinājums par lāzeru
nm Vilņa garums nanometros
2 2. klases lāzers

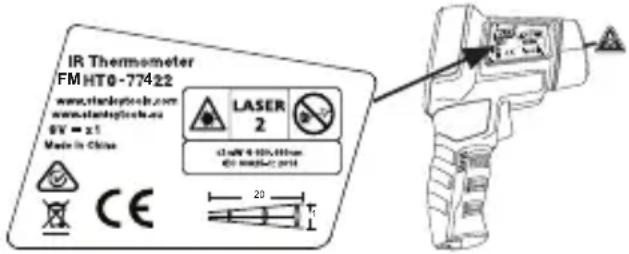

Bridinājuma uzlīmes

Ertības un drošības nolūkā uz lāzera ir redzami šādi markejumi.

BRĪDINĀJUMSI Lai mazinātu ievainojuma risku, lietotājam jāizlasa lietošanas rokasgrāmata.

BRĪDINĀJUMS! LĀZERA STAROJUMS.

NESKATIETIES TIEŠI STARĀ!

1. klases lāzera izstrādājums.

IR Thermometer FM HT0-77422 www.stereltech.com www.stereltech.ac 8V = ±1 Made in China LASER 2 ≤ 500 V 100,000mm ≤ 500 mm x 100 mm 20 T

• Lāzeru nedrīkst darbināt sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu tuvumā. Šis instruments var radīt dzirksteles, kas var aizdedzināt putekļus vai izgarojumu tvaikus.
• Glabājiet lāzeru, kas netiek darbināts, bērniem un neapmācītām personām nepieejamā vietā. Lāzeri ir bīstami neapmācītu lietotāju rokās.
• Instrumenta remonts un apkope JÄVEIC tikai kvalificētiem remonta speciālistiem. Ja remontu vai apkopi veic nekvalificēti darbinieki, var rasties ievainojuma risks. Informāciju par tuvāko Stanley apkopes centru meklējiet vietnē http://www.2helpU.com.
• Lāzera starā nedrīkst skatīties ar optiskiem līdzekliem, piemēram, teleskopu vai teodolītu. Citādi var gūt smagus acu ievainojumus.
• Lāzeru nedrīkst novietot tādā stāvoklī, ka citas personas varētu apzināti vai nejauši skatīties lāzera starā. Citādi var gūt smagus acu ievainojumus.

• Lāzeru nedrīkst novietot atstarojošu virsmu tuvumā, kas varētu atstarot lāzera staru un novirzīt citu personu acīs. Citādi var gūt smagus acu ievainojumus.

• Ja lāzers netiek izmantots, izslēdziet to. Ja atstāsiet to ieslēgtu, pastāv risks, ka kāds skatīsies lāzera starā.

• Lāzeru nekādā gadījumā nedrīkst pārveidot. Ja to pārveido, var izraisīt bīstamu lāzera radiācijas starojumu.
• Nestrādājiet ar lāzeru, ja tuvumā ir bērni, kā arī neļaujiet bērniem darboties ar lāzeru. Citādi var gūt smagus acu ievainojumus.
• Nedrikst noņemt vai sabojāt brīdinājuma marķējumu. Ja brīdinājuma marķējumi ir noņemti, operators vai citas personas var nejauši pakļaut sevi starojuma iedarbībai.
• Pirms darba pārbaudiet termometra darbību, izmērot zināmu temperatūru.
• Nevirziet lāzera staru pret gaisa kuği vai braucošiem transportlīdzekliem. Citādi var gūt smagus acu ievainojumus.
• Instrumentu nedrīkst apliet ar ūdeni vai iegremdēt tajā.
• Mērot temperatūru objektam, kam ir augsts starojuma koeficients, iegūtie rezultāti var būt zemāki par šī objekta faktisko temperatūru. Lielā karstuma dēļ var gūt ievainojumus.

UZMANĪBU! Lāzers ir jāaizsargā pret šādiem ietekmes faktoriem:

• elektromagnētisko lauku, ko rada, piemēram, lokmetināšanas aparāti, indukcijas sildītāji u. c.;
• termotriecienu, ko izraisa lielas vai krasas apkārtējās temperatūras izmaiņas; lai iegūtu precīzākus mērījumus, nogaidiet 30 minūtes, līdz termometra temperatūra ir nostabilizējusies, tad atsāciet darbu;
• neturiet lāzeru uz objektiem, kam ir augsta temperatūra, kā arī šo objektu tuvumā.

Personīgā drošība

• Lāzera lietošanas laikā esat uzmanīgs, skatieties, ko jūs darāt, rīkojieties saprātīgi. Nelietojiet lāzeru, ja esat noguris vai atrodaties narkotiku, alkohola vai medikamentu ietekmē. Pat viens mirklis neuzmanības šī lāzera ekspluatācijas laikā var izraisīt smagus ievainojumus.
• Lietojiet personīgo aizsargaprīkojumu. Vienmēr valkājiet acu aizsargus. Attiecīgos apstākļos lietojot aizsargaprīkojumu, piemēram, putekļu masku, aizsargapavus ar neslīdošu zoli, aizsargkīveri vai ausu aizsargus, mazinās risks gūt ievainojumus.

Instrumenta lietošana un apkope

• Lāzeru nedrīkst ekspluatēt, ja to ar slēdzi nevar ne ieslēgt, ne izslēgt. Ja instrumentu nav iespējams kontrolēt ar slēdža palīdzību, tas ir bīstams un ir jāsalabo.
• levērojiet šīs rokasgrāmatas sadaļā Apkope sniegtos norādījumus. Lietojot neatļautas detaļas vai neievērojot sadaļā Apkope sniegtos norādījumus, var rasties elektriskās strāvas trieciena vai ievainojuma risks.

Akumulatora drošība

BRĪDINĀJUMS!

Akumulatori var eksplodēt vai tiem var rasties noplūde, tādējādi izraisot ievainojumus vai ugunsgrēku. Lai mazinātu risku:

• rūpīgi ievērojiet visus noteikumus un brīdinājumus, kas norādīti uz akumulatora marķējuma un iepakojuma;
• akumulators jāievieto pareizi, ievērojot polaritāti (+ un –), kas atzīmēta uz akumulatora un instrumenta;
• neizraisiet akumulatora spailu ëssavienojumu;
• neuzlādējiet vienreiz lietojamu akumulatoru;
• tukšs akumulators ir nekavējoties jāizņem un no tā jāatbrīvojas atbilstīgi vietējiem noteikumiem;
• akumulatoru nedrīkst sadedzināt;
• glabājiet akumulatoru bērniem nepieejamā vietā;
• atvienojiet akumulatoru no instrumenta, ja tas netiek lietots.

Akumulatora ievietošana (B. attēls)

Atveriet akumulatora vāciņu (10), viegli piespiežot B. attēlā norādītajās vietās (23). Pievienojiet 9 V akumulatoru (24) (6F22 vai līdzvērtīgu), ievērojot polaritāti. Aizveriet akumulatora vāciņu.

Akumulatora nomaiņa (B. attēls)

Kad tiek attēlots apzīmējums , tas nozīmē, ka akumulators ir tukšs un jānomaina pret jaunu.

Nogaidiet, līdz termometrs automātiski izslēdzas. Atveriet akumulatora vāciņu (10), viegli piespiežot B. attēlā norādītajās vietās (23). Nomainiet akumulatoru pret jaunu 9 V akumulatoru (24) (6F22 vai līdzvērtīgu), ievērojot polaritāti. Aizveriet akumulatora vāciņu.

Sastāvdaļas

1. Poga REŽIMS

2. lebūvēts 1/4-20 uzgrieznis

3. Rokturis
4. Škidro kristālu displejs
5. Infrasarkano staru sensors
6. Mērījumu mēlīte
7. Akumulatora vāciņš
8. Lāzera rādītājs

PIEZIME. Termometru var piestiprināt piemērotam balstam ar 1/4-20 skrūvi, izmantojot termometra iebūvēto 1/4-20 uzgriezni (5).

APZİMĚJUMI ŠKIDRO KRISTĀLU DISPLEJĀ (A. attēls)

12 GALVENAIS DISPLEJS: tajā attēlo pašreizējo vai pēdējo rādītāju.
13 DATU AIZTURE: šis indikators tiek attēlots tad, ja mērījums galvenajā displejā ir blokēts.
14 MĚRĪŠANAS INDIKATORS: tas mirgo, ja termometrs veic temperatūras mērīšanu. 15 STAROJUMA KOEFICIENTA DISPLEJS: tajā attēlo pašreizējo starojuma koeficienta iestatījuma vērtību. NORĀDE: Apzīmējums € nozīmē starojuma koeficientu.
16 APGAISMOJUMA INDIKATORS: tas tiek attēlots, kad ir aktivizēta displeja apgaismojuma funkcija.
17 TEMPERATURAS VIENIBA: tā attiecas gan uz galveno, gan apakšējo displeju.
18 APZİMËJUMI: tie norāda apakšējā displejā attēlotās vērtības veidu. PIEMËRS: ja ir redzams apzīmējums “MAX”, tad apakšējā displejā tiek attēlota maksimālā vērtība.
19 APAKŠEJAIS DISPLEJS: tajā attēlo maksimālo (MAX), minimālo (MIN), atškīrīgo (DIF), vidējo (AVG), augstas temperatūras brīdinājuma (HAL) un zemas temperatūras brīdinājuma (LAL) vērtība.

20 (ir augstas temperatūras brīdinājuma ikona, un LOW) ir zemas temperatūras brīdinājuma ikona.
21 TUKŠA AKUMULATORA INDIKATORS : nekavējoties nomainiet akumulatoru pret jaunu, ja ir redzams tukša akumulatora indikators.
22 LÄZERA FUNKCIJAS INDIKATORS: tas tiek attēlots, kad ir aktivizēta lāzera funkcija. Ja ir redzams šis indikators, nospiežot slēdzi, no lāzera rādītāja tiek izstarots lāzera stars.

• Ar to maina temperatūras vienību attēlojumu no Celsija skalas uz Fārenheita skalu.
• lestatot starojuma koeficientu ( € ), augstas temperatūras brīdinājuma (HAL) vai zemas temperatūras brīdinājuma (LAL) vērtību, nospiediet pogu Āai palielinātu iestatāmo vērtību.

2. Poga

• Nospiediet šo pogu, lai ieslēgtu vai izslēgtu displeja apgaismojumu.
• Lai ieslēgtu vai izslēgtu lāzera funkciju, turiet un velciet mēlīti un vienlaicīgi nospiediet pogu. Kad lāzera funkcija ir aktīva, tiek attēlots apzīmējums.

3. Poga

• Ar to maina temperatūras vienību attēlojumu no Fārenheita skalas uz Celsija skalu.
• lestatot starojuma koeficientu ( € ), augstas temperatūras brīdinājuma (HAL) vai zemas temperatūras brīdinājuma (LAL) vērtību, nospiediet pogu , lai samazinātu iestatāmo vērtību.

4. Poga REŽIMS

- Ikreiz pavelkot mēlīti (> 1 sek.), lai izmērītu temperatūru, termometrs registrē maksimālo (MAX), minimālo (MIN), atšķirību (DIF) starp maksimālo un minimālo temperatūru, kā arī vidējo rādītāju (AVG) no visiem nolasītajiem temperatūras rādījumiem, kamēr mēlīte ir pavilkta. Šos datus glabā atmiņas kartē, un tos var aplūkot ar REŽĪMA pogas palīdzību līdz brīdim, kam mēlīte tiek no jauna pavilkta (> 1 sek.). No jauna pavelkot mēlīti (> 1 sek.), šie dati tiek no atmiņas dzēsti, un termometrs atmiņā saglabā jaunus datus.

• Pavelkot un turot mēlīti, galvenajā displejā ik pēc sekundes tiek atjaunota mērka virsmas izmērītās temperatūras vērtība; atlaižot mēlīti, tiek fiksēts pēdējais temperatūras rādijums, līdz temperatūra tiek no jauna mērīta vai termometrs automatiski izslēdzas.
• Nospiediet REŽIMA pogu, lai apakšējā displejā secīgi attēlotu maksimālo (MAX), vidējo (AVG), minimālo (MIN), atšķirīgo (DIF) temperatūru, zemas temperatūras brīdinājuma (LAL) un augstas temperatūras brīdinājuma (HAL) vērtību. Šis process ir attēlots A. attēlā.

PIEZIME.

• Lai pareizi nolasītu vērtību, rūpīgi aplūkojiet apakšējo displeju, lai redzētu, vai nav attēlota mīnus zīme “-” un decimāldalas atdalītājs.
• Ja akumulatoru uz laiku atvieno no termometra, visi iestatījumi tiek atiestatīti uz noklusējuma vērtībām un no atmiņas tiek dzēsti visi saglabātie mērījumu dati.

Termometra iestatīšana

Augstas vai zemas temperatūras brīdinājuma iestatīšana

1. Kad termometrs ir ieslēgts, turiet nospiestu REŽIMA pogu, līdz sāk mirgot apzīmējums ĉtad atlaidiet pogu.
2. Spiediet REŽIMA pogu, līdz tajā sāk mirgot apzīmējums LAL un apakšējā displejā ir attēlota pašreizējā zemas temperatūras brīdinājuma vērtība.
3. Spiediet pogu %, lai samazinātu zemas temperatūras brīdinājuma vērtību, vai pogu , al palielinātu šo vērtību.

PIEZIME. Lai ātri noregulētu šo vērtību, turiet nospiestu pogu C▼ vai .

1. Kad ir iestatīta zemas temperatūras brīdinājuma vērtība, nospiediet REŽIMA pogu. Sāk mirgot apzīmējums HAL, un apakšējā displejā ir attēlota pašreizējā augstas temperatūras brīdinājuma vērtība. Veiciet 3. punktā minēto darbību, lai noregulētu augstas temperatūras brīdinājuma vērtību.

2. Ja mērka virsmas temperatūra ir zemāka par zemas temperatūras brīdinājuma vērtību, Lāw mirgot ikona, atskan skaņas signāls un šķidro kristālu displejs tiek attēlots zilā krāsā, ja tur nospiestu mēlīti. Ja mērka virsmas temperatūra ir augstāka par augstas temperatūras brīdinājuma vērtību, (sāk mirgot ikona, atskan skaņas signāls un šķidro kristālu displejs tiek attēlots sarkanā krāsā, ja tur nospiestu mēlīti.

3. Lai izietu no iestatīšanas režīma, turiet nospiestu REŽIMA pogu.

PIEZIME.

• Brīdinājuma vērtības precizitāte ir ± 1 °C (jeb ± 2 °F).
• Augstas un zemas temperatūras brīdinājuma vērtības var iestatīt tikai termometra mērījumu diapazona robežās.
• Augstas temperatūras brīdinājuma vērtībai ir jābūt augstākai nekā zemas temperatūras brīdinājuma vērtībai.

Starojuma koeficients un tā iestatīšana

Ar starojuma koeficientu apzīmē materiālu energijas emisijas raksturlielumus. Vairuma organisko materiālu (90 % no biežāk lietotajiem materiāliem) un neatstarojošu virsmu starojuma koeficients ir 0,95, kas atbilst noklusējuma iestatījumam. Mērot atstarojošas un pulēta metāla virsmas, mērījumi ir neprecīzi. Lai to novērstu, nolīmējiet virsmu ar maskējošu lenti vai nokrāsojiet ar matētu krāsu. Nogaidiet, līdz lente vai krāsa sasniedz tādu pašu temperatūru kā virsma zem tās. Tad izmēriet pārklātās virsmas temperatūru.

Starojuma koeficienta vērtības

Viela Starojuma koeficients		Viela	Starojuma koeficients
Asfalts 0,9	0–0,98 Kiegeju mūris 0,93–0,96
Betons 0,94 Audums (melns) 0,98
Cements 0,96 Cilvēka āda 0,98
Smiltis	0,90	Rūpnieciski apstrādāta āda	0,75–0,80
Zeme 0,92–0,96 Kokogle (pulveris) 0,96
Ūdens 0,92–0,96 Lakota virsma 0,80–0,95
Ledus	0,96–0,98	Lakota virsma (matēta)	0,97
Sniegs	0,83	Gumija (melna)	0,94
Stikls 0,90–0,95		Plastmasa 0,85–0,95
Keramika	0,90–0,94	Kokmateriāls	0,90
Marmors 0,94		Papīrs 0,70–0,94
Apmetums	0,80–0,90	Tekstilizstrādājumi	0,90
Java	0,89–0,91

Termometra starojuma koeficienta iestatīto vērtību var pielāgot atbilstīgi mērāmās virsmas veidam.

Starojuma koeficienta iestatīšana

1. Kad termometrs ir ieslēgts, turiet nospiestu REŽIMA pogu, līdz sāk mirgot apzīmējums, tad atlaidiet pogu.
2. Spiediet pogu %▼, lai samazinātu starojuma koeficienta iestatījuma vērtību, vai pogu , lai palielinātu šo vērtību.
3. Kad starojuma koeficients ir iestatīts, turiet nospiestu REŽIMA pogu, līdz pārstāj mirgot apzīmējums €. Termometrs atsāk normālu darbību.

Mērīšanas pamatmetode

1. Turiet termometru aiz roktura un pavërsiet to pret virsmu, kurai vëlaties mërit temperatūru.
2. Velciet un turiet mēlīti vismaz 1 sek., lai ieslēgtu termometru un izmērītu temperatūru. Nolasītais rādījums tiek attēlots galvenajā displejā.

PIEZIME. Ikreiz pavelkot mēlīti, tā ir jātur vismaz 1 sek. Lāzera punkts (F. attēls, 26) kalpo tikai atsaucei.

1. Veicot mērījumu, galvenajā displejā mirgo SKENĒŠANAS apzīmējums; atlaižot mēlīti, mērišana tiek pārtraukta, un displejā tiek attēlots DATU AIZTURES apzīmējums, liecinot, ka ir fiksēts pēdējais nolasītais temperatūras rādījums.
2. Termometrs automātiski izslēdzas aptuveni pēc 50 sekundēm, ja mēlīte vai pogas netiek aktivizētas.

PIEZIME.

1. Mērka virsmai jābūt lielākai par termometra punkta lielumu. Jo mazāka mērka virsma, jo tuvāk tai jāstāv (sk. sadaļu Skata lauks). Ja ir svarīga precizitāte, mērka virsmai jābūt vismaz divreiz lielākai par punkta lielumu
2. Lai atrastu karsto vai auksto punktu, mērkējiet termometru ārpus mērāmā laukuma (25). Turiet nospiestu mēlīti, lēnām skenējiet uz priekšu un atpakal pa visu laukumu, līdz atrodat karsto vai auksto punktu. Sk. C. attēlu.

leteikumi par mērīšanu

• Lāzera staru galvenokārt lieto attālu objektu atrašanās vietas noteikšanai. Lai taupītu akumulatoru, izslēdziet lāzera funkciju, ja mērāt temperatūru tuvu esošiem objektiem.
• Termometrs nevar veikt mērījumus caur stiklu vai citām caurspīdīgām virsmām. Tā vietā tiek izmērīta caurspīdīgās virsmas temperatūra.
• Tvaiki, putekļi, dūmi u. c. var traucēt veikt precīzus mērījumus, traucējot mērka virsmas izstarotajai energijai.

APKOPE

Lēcas tīrīšana

Ar saspiestu gaisu nopūtiet sausus puteklus un netīrumus. Samitriniet kokvilnas kociņu un rūpīgi noslaukiet virsmu. Nelietojiet abrazīvus līdzekļus vai škīdinātāju.

Termometra korpusa tīrīšana

Tīriet korpusu ar ziepjūdenī samitrinātu mīkstu lupatiņu. Nelietojiet abrazīvus līdzekļus vai šķīdinātāju.

PIEZIME.

Neiegremdējiet termometruūdenī un raugieties, lai tā korpusā neiekļūst šķidrums.

TEHNISKIE DATI

Temperatūras diapazons: no -50 līdz 1350 °C (no -58 līdz 2462 °F)

Precizitāte:

	Diapazons Precizitate*
Celsija skala	No -50 līdz 20 °C ± 5 °C
	No -20 līdz 200 °C ± (1,5 % no nolasītās vērtības + 2 °C)
	No 200 līdz 538 °C ± (2,0% no nolasītās vērtības + 2 °C)
	No 538 līdz 1350 °C ± (3,0% no nolasītās vērtības + 5°C)
Fārenheita skala	No -58 līdz -4 °F ± 9 °F
	No -4 līdz 392 °F ± (1,5 % no nolasītās vērtības + 3,6 °F)
	No 392 līdz 1000 °F ± (2,0% no nolasītās vērtības + 3,6 °F)
	No 1000 līdz 2462 °F ± (3,0 % no nolasītās vērtības + 9 °F)

* Precizitātes tehnisko datu pamatā ir pienēmums, ka darba gaisa temperatūra ir 18–28 °C (64–82 °F) darba relatīvais mitrums nepārsniedz 80 %.

Tehniskie dati

Reakcijas laiks: < 1 sek.
Reakcijas vilņu garums: no 8 līdz 14 μm
Starojuma koeficients: regulējams robežās no0,1 līdz 1,0 (noklusējuma vērtība: 0,95)
Attāluma un mērāmā laukuma attiecība:	20:1
Automātiskā izslēgšanās: pēc 1 minūtes dīkstāves
Akumulators: 1 x 9 V akumulators,6F22 vai līdzvērtīgs
IP aizsardzības līmenis: IP20
Darba temperatūra: temperatūra: no 0 līdz 40 °C
Relatīvais mitrums: 10–95 % RH, bez kondensāta līdz 30 °C
Uzglabāšanas temperatūra: no -20 līdz 50°C
Lāzera klase: 2
Lāzera jauda: ≤ 1 mW
Lāzera stara vilņu garums: 630–680 nm

Skata lauks (D.-F. att.)

Jo tālāk termometrs atrodas no mērka virsmas; to dēvē par attāluma un mērāmā laukuma attiecību (D:S=20:1). Piemēram, 508 mm attālumā punkta diamets ir 25,4 mm liels. Termometrs attēlo vidējo temperatūru visā mērka virsmas laukumā.

ATTĀLUMS PRET MĒRĀMO LAUKUMU (D:S) = 90 % energijas ATTĀLUMS PRET MĒRĀMO LAUKUMU (D:S) = 20:1

PIEZIME. Lai mērijumi būtu precīzi, mērāmajam objektam jābūt lielākam par termometra punkta lielumu.

Termometram ir saskatāms sarkans lāzera punkts (26), kam visapkārt rīŋkī ir izvietoti astoni punkti. Sarkanais lāzera punkts norāda aptuvenu vietu, kurā tiek mērīta temperatūra. Palielinoties attālumam, staram apkārt izvietotie punkti klūst lielāki. E. attēlā lāzera punkts un apkārt izvietotie punkti ir tuvāk, bet F. attēlā tie ir lielākā attālumā.

PIEZIME. Pēc lāzera punkta var noteikt tikai aptuvenu, nevis precīzu vietu.

1 GADA GARANTIJA

Stanley garantē, ka elektroniskajiem mērinstrumentiem viena gada laikā no pirkuma brīža nerodas materiālu vai darba kvalitātes defekti.

Izstrādājumus ar defektiem pēc Stanley ieskatiem vai nu salabo, vai aizstāj ar jauniem, ja tos kopā ar pirkuma čeku nosūta uz šādu adresi:

Stanley Black & Decker

210 Bath Road

Slough, Berkshire SL1 3YD

UK

Šī garantija neattiecas uz defektiem, kas radušies negadījumu, nodiluma, nolietojuma un ražotāja lietošanas norādījumu neievērošanas dēļ, kā arī tādu remontu un pārveidojumu rezultātā, kas veikti bez Stanley atļaujas.

Remonts vai aizstāšana ar jaunu izstrādājumu neietekmē šīs garantijas termiņu.

Ciktāl to atļauj tiesību akti, saskaņā ar šo garantiju Stanley neatbild par netiešiem vai izrietošiem zaudējumiem, kas radušies šī izstrādājuma defektu dēļ.

Šo garantiju nedrīkst grozīt bez Stanley atļaujas.

Šī garantija nekavē šī izstrādājuma pircēju līgumiskās tiesības.

Šī garantija tiek regulēta un ir sastādīta saskaņā ar tās valsts tiesību aktiem, kurā izstrādājums ir pārdots, kā rezultātā Stanley un pircējs neatsaucami piekrīt attiecīgās valsts tiesu piekritībai, ja ir iesniegta sūdzība vai ir jārisina jautājumi šīs garantijas dēļ vai saistībā ar šo garantiju.

Garantija neattiecas uz kalibrēšanu un apkopi.

PIEZIME.

Klients atbild par instrumenta pareizu lietošanu un apkopi. Turklāt clients pilnībā atbild par lāzera iekārtas precizitātes regulāru pārbaudi un tādējādi par instrumenta kalibrēšanu.

Šiī rokasgrāmata var tikt mainīta bez iepriekšēja brīdinājuma.

ŠI IZSTRĀDĀJUMA NODOŠANA ATKRITUMOS

Cien. klient!

Ja vēlaties šo izstrādājumu nodot atkritumos, ŋnemiet vērā, ka daudzas sastāvdaļas ir izgatavotas no vērtīgiem materiāliem, ko var otrreizēji pārstrādāt.

Neizmetiet to atkritumu maisā, bet gan jautājiet vietējā pašvaldībā par otrreizējās pārstrādes iekārtām tuvākajā apkaimē.

LV

Turinys
