KULLANIM KILAVUZU STHT077365 STANLEY

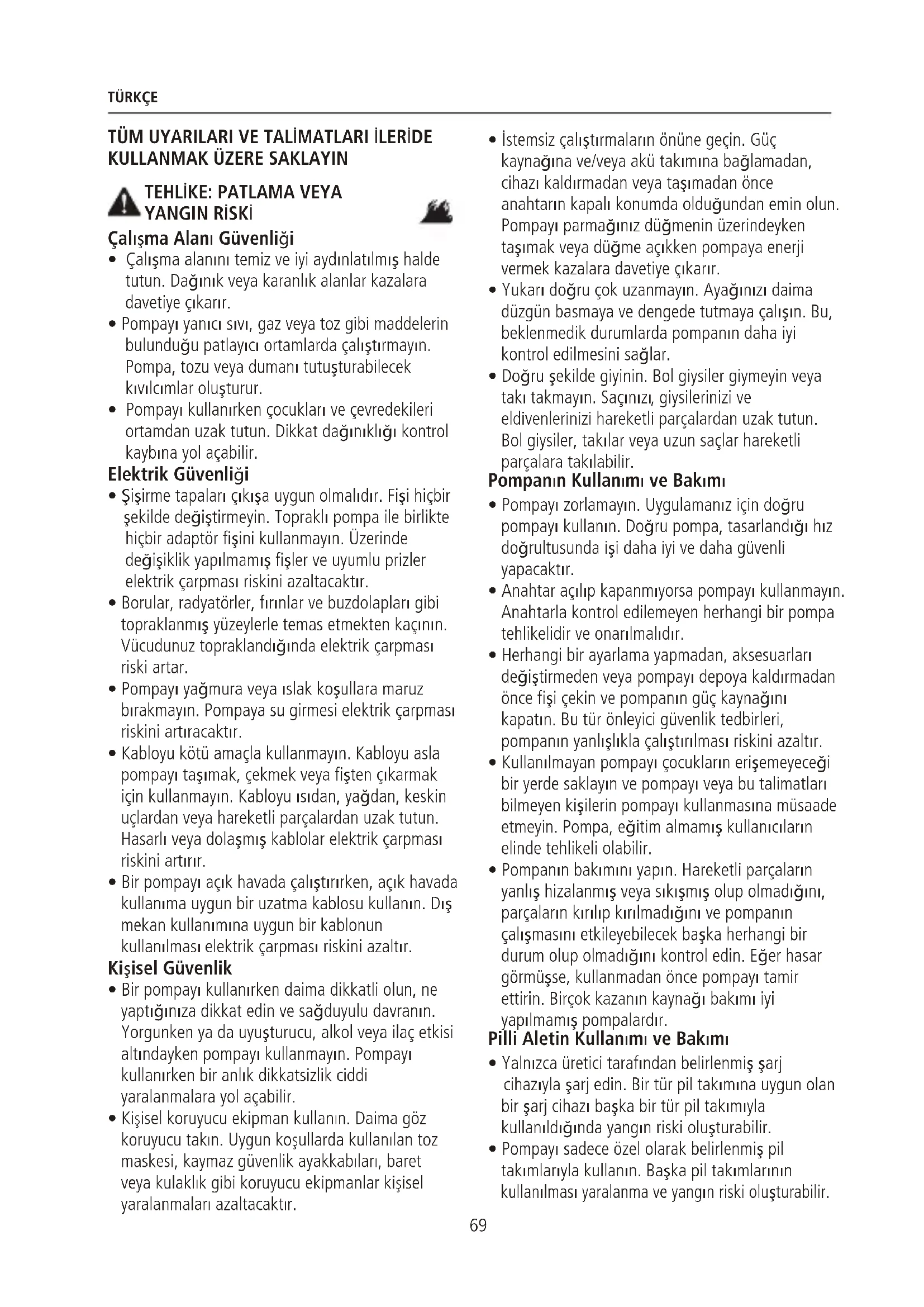

TÜM UYARILARI VE TALİMATLARI İLERİDE

Çalışma Alanı Güvenliği

• Çalışma alanını temiz ve iyi aydınlatılmış halde tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.

• Pompayı yanıcı sıvı, gaz veya toz gibi maddelerin bulunduğu patlayıcı ortamlarda çalıştırmayın. Pompa, tozu veya dumanı tutuşturabilecek kıvılcımlar oluşturur.

• Pompayı kullanırken çocukları ve çevredekileri ortamdan uzak tutun. Dikkat dağınıklığı kontrol kaybına yol açabilir. Elektrik Güvenliği

• Şişirme tapaları çıkışa uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklı pompa ile birlikte hiçbir adaptör fişini kullanmayın. Üzerinde değişiklik yapılmamış fişler ve uyumlu prizler elektrik çarpması riskini azaltacaktır.

• Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle temas etmekten kaçının. Vücudunuz topraklandığında elektrik çarpması riski artar.

• Pompayı yağmura veya ıslak koşullara maruz bırakmayın. Pompaya su girmesi elektrik çarpması riskini artıracaktır.

• Kabloyu kötü amaçla kullanmayın. Kabloyu asla pompayı taşımak, çekmek veya fişten çıkarmak için kullanmayın. Kabloyu ısıdan, yağdan, keskin uçlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.

• Bir pompayı açık havada çalıştırırken, açık havada kullanıma uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun bir kablonun kullanılması elektrik çarpması riskini azaltır. Kişisel Güvenlik

• Bir pompayı kullanırken daima dikkatli olun, ne yaptığınıza dikkat edin ve sağduyulu davranın. Yorgunken ya da uyuşturucu, alkol veya ilaç etkisi altındayken pompayı kullanmayın. Pompayı kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.

• Kişisel koruyucu ekipman kullanın. Daima göz koruyucu takın. Uygun koşullarda kullanılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu ekipmanlar kişisel yaralanmaları azaltacaktır.

• İstemsiz çalıştırmaların önüne geçin. Güç kaynağına ve/veya akü takımına bağlamadan, cihazı kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Pompayı parmağınız düğmenin üzerindeyken taşımak veya düğme açıkken pompaya enerji vermek kazalara davetiye çıkarır.

• Yukarı doğru çok uzanmayın. Ayağınızı daima düzgün basmaya ve dengede tutmaya çalışın. Bu, beklenmedik durumlarda pompanın daha iyi kontrol edilmesini sağlar.

• Doğru şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçınızı , giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir. Pompanın Kullanımı ve Bakımı

• Pompayı zorlamayın. Uygulamanız için doğru pompayı kullanın. Doğru pompa, tasarlandığı hız doğrultusunda işi daha iyi ve daha güvenli yapacaktır.

• Anahtar açılıp kapanmıyorsa pompayı kullanmayın. Anahtarla kontrol edilemeyen herhangi bir pompa tehlikelidir ve onarılmalıdır.

• Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya pompayı depoya kaldırmadan önce fişi çekin ve pompanın güç kaynağını kapatın. Bu tür önleyici güvenlik tedbirleri, pompanın yanlışlıkla çalıştırılması riskini azaltır.

• Kullanılmayan pompayı çocukların erişemeyeceği bir yerde saklayın ve pompayı veya bu talimatları bilmeyen kişilerin pompayı kullanmasına müsaade etmeyin. Pompa, eğitim almamış kullanıcıların elinde tehlikeli olabilir.

• Pompanın bakımını yapın. Hareketli parçaların yanlış hizalanmış veya sıkışmış olup olmadığını, parçaların kırılıp kırılmadığını ve pompanın çalışmasını etkileyebilecek başka herhangi bir durum olup olmadığını kontrol edin. Eğer hasar görmüşse, kullanmadan önce pompayı tamir ettirin. Birçok kazanın kaynağı bakımı iyi yapılmamış pompalardır. Pilli Aletin Kullanımı ve Bakımı

• Yalnızca üretici tarafından belirlenmiş şarj cihazıyla şarj edin. Bir tür pil takımına uygun olan bir şarj cihazı başka bir tür pil takımıyla kullanıldığında yangın riski oluşturabilir.

• Pompayı sadece özel olarak belirlenmiş pil takımlarıyla kullanın. Başka pil takımlarının kullanılması yaralanma ve yangın riski oluşturabilir.70 Ayrı toplanır. Bu sembolle işaretlenen ürünler ve bataryalar normal evsel atıklarla birlikte atılmamalıdır. Ürünler ve bataryalar, geri kazanım veya geri dönüşüm için kullanılarak hammadde ihtiyacını azaltabilecek maddeler içerir. Lütfen elektrikli ürünleri ve bataryaları yerel hükümlere uygun olarak geri dönüştürün. Daha fazla bilgi için www.2helpU.com adresini ziyaret edin. Çevrenin korunması

• Pil takımının kullanılmadığı durumlarda ataç, bozuk para, anahtar, çivi, vida veya diğer küçük metal nesneler gibi bir uçtan diğer bir uca bağlantı yapabilecek metal nesnelerden uzak tutun. Pil uçlarının birbirine kısa devre yapması yanıklara veya yangına neden olabilir.

• Kötü kullanım koşullarında aküden sıvı çıkabilir; bu tür sıvılara temas etmekten kaçının. Kazara temas olursa temas eden kısmı suyla yıkayın. Sıvı gözlere temas ederse mutlaka tıbbi yardım alın. Aküden çıkan sıvı tahrişe veya yanıklara neden olabilir. Servis Pompaya yalnızca aynı yedek parçalar kullanılarak kalifiye bir tamirci tarafından bakım yaptırın. Bu, pompanın güvenli bir şekilde kullanılmasını sağlar. UYARI: Pompadan gelen basınçlı havanın solunması güvenli değildir. Pompadan veya pompaya bağlı bir solunum cihazından gelen havayı asla solumayın..

TEHLİKE: SOLUNUM RİSKİ

• Aşırı hava basıncı tehlikeli bir patlama riski oluşturur. Şişirilecek nesneler için üreticinin maksimum basınç değerlerini kontrol edin.

• Pompayı gözetimsiz bir şekilde çalışır halde bırakmayın. Lastikleri veya diğer eşyaları patlatabilir.

• Her kullanımdan önce ve şişirme sırasında, lastiklerin basıncını kontrol etmek için bir lastik göstergesi kullanın; doğru lastik basıncı için lastik yanağına ve araç kılavuzuna bakın.

UYARI: PATLAMA RİSKİ

• Pompayı modifiye etmeyin veya onarmaya çalışmayın. Pompanın veya ek parçalarının içine asla delik açmayın, kaynak yapmayın veya herhangi bir değişiklik yapmayın.

• Yalnızca ürünle birlikte gelen aksesuarlarla veya 10 bar'den az olmayan kabul edilebilir hava işleme parçalarıyla çalıştırın. Bu aletle birlikte kullanılması tavsiye edilmeyen herhangi bir aksesuarın kullanılması tehlikeli olabilir.

• Asla bu ürünü "şaka" maksatlı kullanmayın. Yüksek basınçlı hava tehlikelidir. Hava akışını kendinize veya başkalarına yöneltmeyin.

UYARI: GÜVENSİZ ÇALIŞMA

RİSKİ UYARI: Bir elektrikli aleti kullanırken daima dikkatli olun, ne yaptığınıza dikkat edin ve sağduyulu davranın. Yorgunken ya da uyuşturucu, alkol veya ilaç etkisi altındayken pompayı kullanmayın. Pompayı kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. Hiçbir nozulu veya püskürtücüyü asla vücudun herhangi bir kısmına, diğer insanlara veya hayvanlara doğrultmayın.

Pompa kullanım sırasında ısınabilir. Pompayı kaldırmadan önce 30 dakika boyunca soğumasını bekleyin. UYARI: EMNİYETSİZ ÇALIŞMA RİSKİ Hava pompası elektrikle çalışır. Elektrikle çalışan diğer tüm cihazlarda olduğu gibi, doğru kullanılmadığında elektrik çarpmasına neden olabilir.

Aletin üzerindeki etikette aşağıdaki semboller bulunabilir. Semboller ve tanımları şu şekildedir: UYARI: DAİMA güvenlik gözlüklerini takın. Günlük kullanılan gözlükler güvenlik gözlüğü DEĞİLDİR. Ayrıca kesme işlemi tozlu ise yüz veya toz maskesi kullanın. DİKKAT: Kullanılmadığı durumlarda, aleti sabit bir yüzeye yan yatırarak takılma veya düşme tehlikesi oluşturmayacak şekilde yerleştirin. Büyük pil takımlarına sahip bazı aletler pil takımı üzerinde dik durur ama kolayca devrilebilir. EK GÜVENLİK BİLGİLERİ V .........................volt Hz .......................hertz min .....................dakika or DC......doğru akım

I. Sınıf Yapı (topraklanmış)

…/min..................dakika başına BPM.....................dakika başına atım IPM...................... dakika başına darbe RPM..................... dakika başına devir sayısı sfpm ..................... dakika başına yüzey uzunluğu SPM......................dakika başına vuruş A.......................... amper W........................watt or AC............ alternatif akım or AC/DC..... alternatif veya doğru akım ...................... II. Sınıf Yapı (çift yalıtımlı)

.......................yüksüz hız n .........................nominal hız ......................topraklama terminali .....................güvenlik uyarı sembolü .....................görünür radyasyon .....................solunum koruyucu takın .....................koruyucu gözlük takın ..................... işitme koruyucu takın ..................... tüm belgeleri okuyun ..................... ışık kaynağına bakmayın

25% > Pil seviyesi yanıp söner 75% > Pil seviyesi ≥ 25% yanıp söner 99% ≥ Pil seviyesi ≥ 75% yanıp söner Pil seviyesi = 100% 20 saniye boyunca açık kalır, sonra söner. Dijital ekran Çalıştırma düğmeleri Valf adaptörü depolama LED ışık USB çıkışı Type-C şarj bağlantı noktası Hava hortumu bağlantı noktası 12V DC bağlantı noktası

USB Type-C şarj kablosu Sigara çakmağı kablosu Ekstra sigorta Ekstra valf adaptörü x3 Ürün Modeli Pil Kapasitesi Gerilim Nominal Giriş Nominal Çıkış Nominal Güç Maksimum Basınç Ürün Boyutu Çalışma Sıcaklığı SXIF0101 11.1V/2Ah (22.2Wh) 12V DC 5V 1A 5V 1A 72W 10 Bar 7,6x5,3x17,7cm -10°C to 45°C

MONTAJ VE AYARLAMALAR

MONTAJ VE AYARLAR (Şekil A) UYARI: Ciddi kişisel yaralanma riskini azaltmak için herhangi bir ayarlama yapmadan veya ekleri ya da aksesuarları çıkarmadan/ takmadan önce üniteyi kapatın ve güç kaynağı bağlantısını kesin. UYARI: Güvenli olmayan çalışma riski. Güç açıldığında ünite otomatik olarak döner. Bakım yaparken gerilim kaynaklarına, basınçlı havaya veya hareketli parçalara maruz kalabilirsiniz. Kişisel yaralanmalar yaşanabilir. Herhangi bir bakım veya onarım yapmadan önce, kompresörü güç kaynağından ayırın ve tüm hava basıncını boşaltın. ÜNİTEYİ ÇALIŞTIRMADAN ÖNCE BU KULLANIM

KILAVUZUNU VE GÜVENLİK KURALLARINI

MUTLAKA OKUYUN. Resimleri bu ünite ile karşılaştırarak çeşitli kontrollerin ve ayarların yerlerini öğrenin. Bu kılavuzu ileride tekrar kullanmak üzere saklayın. Kazara çalıştırma yaralanmaya neden olabilir.

• Mini pompa şarj edilirken kullanılamaz.

• Güvenli ve uyumlu bir güç adaptörü ayrıca satın alınmalıdır. PİL SEVİYE GÖSTERGESİ VE PİL ŞARJ SEVİYESİ GÖSTERGESİ (Şekil B)

• Pil seviyesi ≥ 100%:

• 75% > Pil seviyesi ≥ 75%:

• Pil seviyesi < 25%: Şarj edilmeli: Hedeflenen kullanıma en uygun adaptörü seçin. Adaptör depolama bölmesinin kapağını kaydırın ve adaptörü çıkarın. Adaptörü basınç hortumuna tam olarak vidalayın. NOT: Standart araba lastiği supapları için (bazen bisikletlerde de olur) adaptör gerekmez. ADAPTÖRÜN TAKILMASI/DEĞİŞTİRİLMESİ (Şekil D)

1. Tümleşik pil ile çalıştırma.

NOT: En iyi kullanım için lütfen her kullanımdan önce pompayı tam şarj edin. Cihazın uzun süre kullanmamak pilin tükenmesine neden olabilir.

2. 12V DC Araç Konektörü (alt saklama

bölmesinde bulunur) ile çalıştırma, aracınızın 12V DC aksesuar soketine bağlayın. Her kullanımdan önce 12V DC kablosunu daima tamamen açın. Aracınızın aksesuar soketi en az 10A için nominal değerde olmalıdır. KULLANIM Çalıştırmaya Başlama

Lütfen ilk kullanımdan önce mini pompayı tamamen şarj edin. Mini pompayı şarj etmek için şarj kablosunu uyumlu bir 5V USB güç adaptörüne bağlayın. Elektronik cihazlar için güç bankası.

• Lütfen üniteyi kapalı alanda şarj edin.

• Lütfen yalnızca uyumlu şarj cihazını kullanın.

• Güvenli ve uyumlu bir güç adaptörü ayrıca satın alınmalıdır.73 Şişirmeyi başlatmak için " " düğmesine kısa basın ve önceden ayarlanmış basınca ulaşıldığında ünite otomatik olarak şişirmeyi durduracaktır. Bağlı eşyanın mevcut basıncı ölçülen değer göstergesinde görünür. " " düğmesine uzun basarak psi, bar, kpa ve kg/cm² arasından hedef birimi seçebilirsiniz. Basınç değerini önceden ayarlamak için "+" veya "-" düğmesine kısa basın ve ayar tamamlandığında birkaç saniye bekleyin. Beyaz ışık açık, kırmızı ışık yavaşça yanıp sönüyor, kırmızı ışık hızla yanıp sönüyor ve ışık kapalı seçenekleri arasında geçiş yapmak için ışık açma/kapama düğmesine " " basın. NOT: Çalışma ışığına doğrudan bakmayın; gözünüzü kör edebilir. Bu üniteyi açmak veya kapatmak için " " düğmesine uzunca basın. Yaklaşık 2 dakika boyunca pompa üzerindeki hiçbir düğmeye basılmadığında, pompa pil ömrünü korumak üzere otomatik olarak kapanır. MOD SEÇİMİ VE HAVA BASINCI REFERANS TABLOSU NOT: Basınç aralığı değerleri sadece referans içindir. Lütfen şişirilecek ürünün talimatlarını veya kılavuzunu inceleyin. Kategori Bisikletler Motosikletler Arabalar 30.48cm, 35.56cm ve 40.64cm bisiklet lastiği 50.8cm, 55.88cm ve 60.96cm bisiklet lastiği 66.04cm, 69.85cm ve 73.66cm dağ bisikleti lastiği/elektrikli scooter lastiği 700c yol bisikleti clincher lastikleri 700c yol bisikleti clincher lastikleri Motosiklet veya elektrikli scooter lastikleri 30–50 psi/2.0–3.4 bar 40–50 psi/2.7–3.4 bar 45–65 psi/3.1–4.5 bar 100–130 psi/6.9–9.0 bar 120–145 psi/8.3–10 bar 26–43.5 psi/1.8–3.0 bar 32–40.5 psi/2.2–2.8 bar TÜR Recommended

ÇALIŞMA IŞIĞINI AÇMA VE KAPATMA Gerektiğinde uygun adaptörü basınç hortumuna takın. Varsa, şişirilecek eşyanın üzerindeki valf kapağını çıkarın.Valf üzerinde veya içinde adaptör varken veya yokken basınç hortumunu sıkın. BASINCI VE ÖLÇÜM BİRİMİNİ ÖNCEDEN AYARLAMA ŞİŞİRME (Şekil E)

Mevcut lastik basıncı Pil göstergesi Hedef lastik basıncı LED ışık Lastik basıncını düşürme Mod/basınç birimi düğmesi Lastik basıncını artırma

Durum ışığı Birim ekranı Seçilen mod

UYARI: Güvenli olmayan çalışma riski. Güç açıldığında ünite otomatik olarak devreye girer. Üniteye bakım yapmadan önce mini pompanın elektrik bağlantısını kesin ve soğumasını bekleyin. SORUN ÇÖZÜM Mini pompa açılmıyor.

1. Hava hortumunun bölmesinden çıkarılıp

çıkarılmadığını kontrol edin. Mini pompa sadece hava hortumu bölmesinden çıkarıldığında açılabilir.

2. Mini pompayı tamamen şarj edin ve açın.

Pompanın hızı yavaş.

1. Pil gücünün yeterli olup olmadığını kontrol edin.

2. Hava hortumunun sızdırıp sızdırmadığını kontrol edin.

3. Hava hortumunun her iki ucunun güvenli bir şekilde

bağlanıp bağlanmadığını kontrol edin.

4. Şişirilen parçada sızıntı olup olmadığını kontrol edin.

Mini pompa açılıyor ancak şişirmiyor.

1. Pil gücünün yeterli olup olmadığını kontrol edin.

2. Mevcut hava basıncının önceden ayarlanmış

değerden yüksek olup olmadığını kontrol edin. Önceden ayarlanmış basınç artırılamıyor veya azaltılamıyor. Hava kompresörünün doğru şişirme moduna ayarlandığından emin olun. Manuel mod sayesinde ön ayar değerini 0,2–10 bar aralığında ayarlayabilirsiniz. Mini pompa cihazı normal şekilde şişiriyor ancak görüntülenen basınç sıfır. Balonlar da dahil olmak üzere, düşük basınçlı şişirilebilir eşyaların basıncı ölçülemeyecek kadar düşüktür. Mini pompa cihazı, hava hortumunu bir valfe bağladıktan sonra çoktan kapanıyor. Mini pompayı tekrar açmak için başlat/durdur düğmesini basılı tutun. Hava hortumunu bağlarken hava dışarı sızıyor. Hava hortumunun güvenli bir şekilde bağlandığından emin olun. Şarj sırasında ekrandaki pil seviyesi göstergesi yanmıyor. Şarj kablosunu ve adaptörü güvenli ve uyumlu olanlarıyla değiştirin ve tekrar şarj edin. Aşırı kullanım veya arıza durumunda, çakmaklık fişindeki (a) aşırı yük sigortası (b) cihazı korumak için atacaktır. Sigortanın atma nedenini çözdükten sonra sigortayı değiştirin.

• Çakmaklık fişinin (a) ucunu sökün ve aşırı yük sigortasını (b) çıkarın.

• Yeni aşırı yük sigortasını (b) takın ve çakmaklık fişinin (a) ucunu tekrar vidalayın. AŞIRI YÜK SİGORTASI (Şekil F) UYARI: Asla daha yüksek açma akımlı bir sigorta kullanmayın. Aksi takdirde yangın tehlikesi oluşur!
