Tipo di prodotto	Gonfiatore d'aria portatile senza fili
Marca	Stanley
Modello	STHT077365
Dimensioni	7,6 x 5,3 x 17,7 cm
Alimentazione principale	Batteria Li-ion 11,1 V / 2 Ah (22,2 Wh)
Ricarica	USB-C (5 V / 1 A)
Alimentazione alternativa	Presa accendisigari 12 V CC (10 A min)
Pressione massima	10 bar (145 psi)
Unità di pressione	psi, bar, kPa, kg/cm²
Display	LCD digitale
Funzione spegnimento automatico	Sì, a pressione preimpostata
Lampada LED	Bianca e rossa lampeggiante (modalità sicurezza)
Power bank integrato	Sì, uscita USB 5 V / 1 A
Capacità della batteria	11,1 V / 2 Ah (22,2 Wh)
Temperatura di funzionamento	-10 °C a 45 °C
Lunghezza del tubo dell'aria	29 cm
Adattatori per valvole inclusi	3 adattatori + custodia
Accessori inclusi	Cavo USB-C 1 m, cavo accendisigari 3 m, fusibile di ricambio, borsa
Autonomia stimata	Variabile in base all'uso (circa 20 min di gonfiaggio continuo)
Protezione	Fusibile di sovraccarico, spegnimento automatico, doppio isolamento
Manutenzione	Pulire con panno asciutto, riporre al riparo dall'umidità
Garanzia	Consultare il manuale completo

Domande frequenti - STHT077365 STANLEY

Come accendere e spegnere il gonfiatore?

Premere a lungo il pulsante ON/OFF (simbolo accensione/spegnimento) per accendere o spegnere l'apparecchio. Se non viene premuto alcun tasto per circa 2 minuti, il gonfiatore si spegne automaticamente per risparmiare la batteria.

Come regolare la pressione desiderata?

Premere brevemente il pulsante + o - per regolare il valore di pressione target. È possibile anche cambiare l'unità di misura (psi, bar, kPa, kg/cm²) premendo a lungo il pulsante mode. Il gonfiatore si fermerà automaticamente una volta raggiunta la pressione.

Come utilizzare la lampada LED?

Premere il pulsante dedicato alla luce per scorrere le modalità: luce bianca fissa, rossa lampeggiante lenta, rossa lampeggiante rapida, poi spenta. Non guardare direttamente la lampada.

Posso usare il gonfiatore mentre si carica?

No, il gonfiatore non può essere utilizzato mentre è in carica. Scollegarlo prima dell'uso.

Come ricaricare il gonfiatore?

Collegare il cavo USB-C in dotazione a un adattatore di rete 5V 1A (non incluso) o a una porta USB. L'indicatore della batteria mostra il livello di carica. Si consiglia una carica completa prima del primo utilizzo.

Cosa fare se il gonfiatore non si accende?

Verificare che il tubo dell'aria sia ben dispiegato e fuori dal suo vano (il gonfiatore si accende solo se il tubo è estratto). Assicurarsi che la batteria sia carica. Se il problema persiste, consultare la sezione risoluzione dei problemi del manuale.

Come gonfiare un pneumatico dell'auto?

Rimuovere il tappo della valvola, avvitare il tubo dell'aria direttamente (senza adattatore per valvola standard). Impostare la pressione target (generalmente 32-40 psi) e avviare. L'apparecchio si ferma automaticamente.

Qual è la pressione massima?

La pressione massima è di 10 bar (145 psi). Non superare mai questo limite per evitare il rischio di scoppio.

Come sostituire il fusibile di sovraccarico?

Svitare l'estremità della spina accendisigari, rimuovere il vecchio fusibile e inserire un fusibile nuovo dello stesso calibro. Riavvitare l'estremità. Non utilizzare mai un fusibile con corrente più elevata.

Il gonfiatore può fungere da power bank?

Sì, dispone di un'uscita USB 5V 1A per ricaricare dispositivi mobili. Utilizzare la porta USB situata sull'apparecchio.

MANUALE UTENTE STHT077365 STANLEY

n......velocidad nominal

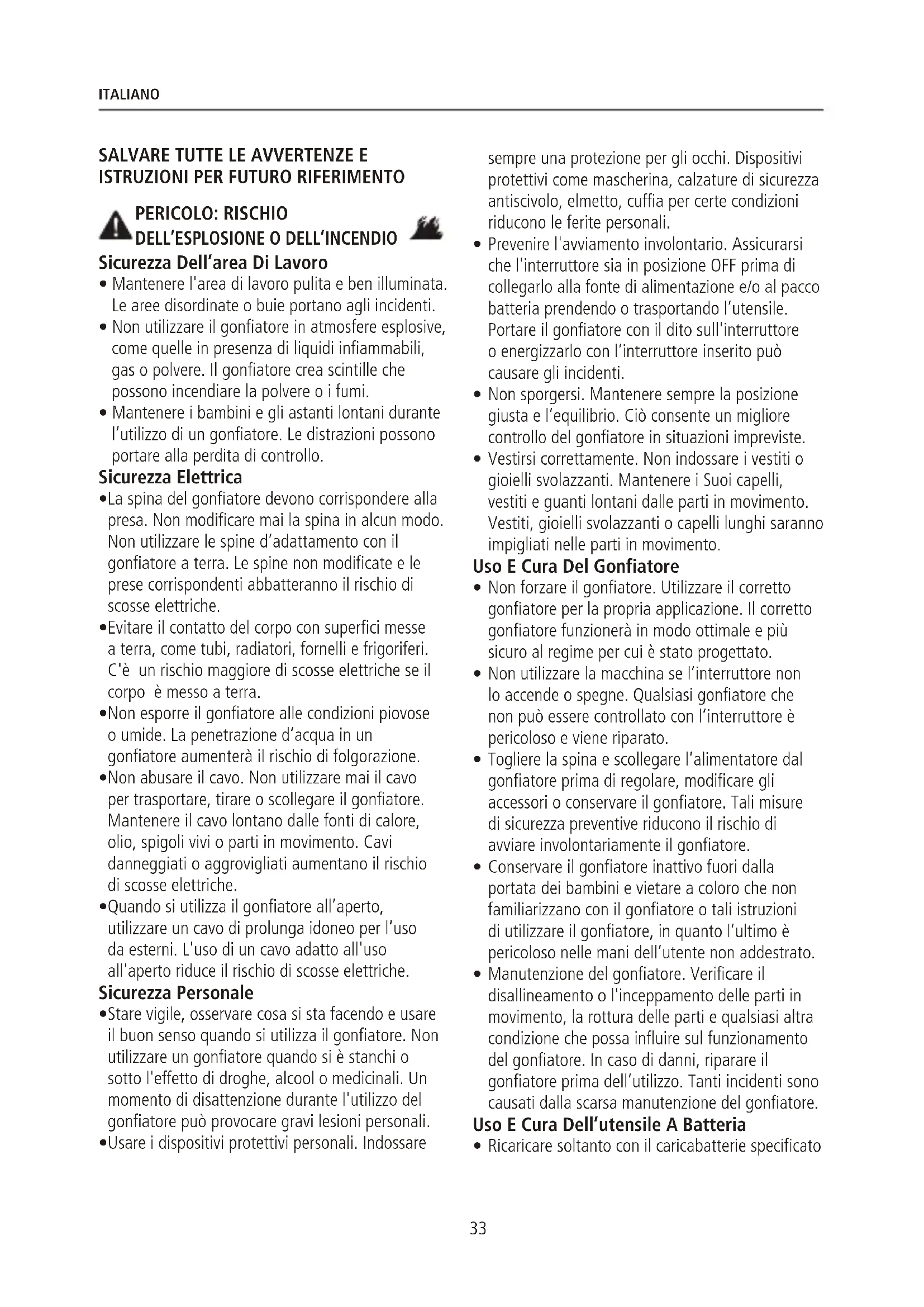

Sicurezza Dell'area Di Lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie portano agli incidenti.
• Non utilizzare il gonfiatore in atmosfere esplosive, come quelle in presenza di liquidi infiammabili, gas o polvere. Il gonfiatore crea scintille che possono incendiare la polvere o i fumi.
• Mantenere i bambini e gli astanti lontani durante l'utilizzo di un gonfiatore. Le distrazioni possono portare alla perdita di controllo.

Sicurezza Elettrica

• La spina del gonfiatore devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Non utilizzare le spine d'adattamento con il gonfiatore a terra. Le spine non modificate e le prese corrispondenti abbatteranno il rischio di scosse elettriche.
• Evitare il contatto del corpo con superfici messe a terra, come tubi, radiatori, fornelli e frigoriferi. C'è un rischio maggiore di scosse elettriche se il corpo è messo a terra.
• Non esporre il gonfiatore alle condizioni piovose o umide. La penetrazione d'acqua in un gonfiatore aumenterà il rischio di folgorazione.
• Non abusare il cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare il gonfiatore. Mantenere il cavo lontano dalle fonti di calore, olio, spigoli vivi o parti in movimento. Cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
• Quando si utilizza il gonfiatore all'aperto, utilizzare un cavo di prolunga idoneo per l'uso da esterni. L'uso di un cavo adatto all'uso all'aperto riduce il rischio di scosse elettriche.

Sicurezza Personale

- Stare vigile, osservare cosa si sta facendo e usare il buon senso quando si utilizza il gonfiatore. Non utilizzare un gonfiatore quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un momento di disattenzione durante l'utilizzo del gonfiatore può provocare gravi lesioni personali.

- Usare i dispositivi protettivi personali. Indossare

sempre una protezione per gli occhi. Dispositivi protettivi come mascherina, calzature di sicurezza antiscivolo, elmetto, cuffia per certe condizioni riducono le ferite personali.

• Prevenire l'avviamento involontario. Assicurarsi che l'interruttore sia in posizione OFF prima di collegarlo alla fonte di alimentazione e/o al pacco batteria prendendo o trasportando l'utensile. Portare il gonfiatore con il dito sull'interruttore o energizzarlo con l'interruttore inserito può causare gli incidenti.
• Non sporgersi. Mantenere sempre la posizione giusta e l'equilibrio. Ciò consente un migliore controllo del gonfiatore in situazioni impreviste.
• Vestirsi correttamente. Non indossare i vestiti o gioielli svolazzanti. Mantenere i Suoi capelli, vestiti e guanti lontani dalle parti in movimento. Vestiti, gioielli svolazzanti o capelli lunghi saranno impigliati nelle parti in movimento.

Uso E Cura Del Gonfiatore

• Non forzare il gonfiatore. Utilizzare il corretto gonfiatore per la propria applicazione. Il corretto gonfiatore funzionerà in modo ottimale e più sicuro al regime per cui è stato progettato.
• Non utilizzare la macchina se l'interruttore non lo accende o spegne. Qualsiasi gonfiatore che non può essere controllato con l'interruttore è pericoloso e viene riparato.
• Togliere la spina e scollegare l'alimentatore dal gonfiatore prima di regolare, modificare gli accessori o conservare il gonfiatore. Tali misure di sicurezza preventive riducono il rischio di avviare involontariamente il gonfiatore.
• Conservare il gonfiatore inattivo fuori dalla portata dei bambini e vietare a coloro che non familiarizzano con il gonfiatore o tali istruzioni di utilizzare il gonfiatore, in quanto l'ultimo è pericoloso nelle mani dell'utente non addestrato.
• Manutenzione del gonfiatore. Verificare il disallineamento o l'inceppamento delle parti in movimento, la rottura delle parti e qualsiasi altra condizione che possa influire sul funzionamento del gonfiatore. In caso di danni, riparare il gonfiatore prima dell'utilizzo. Tanti incidenti sono causati dalla scarsa manutenzione del gonfiatore.

Uso E Cura Dell'utensile A Batteria

- Ricaricare soltanto con il caricabatterie specificato

dal costruttore Un caricabatterie che è idoneo per un tipo di pacco batteria creerebbe un rischio di fuoco quando usato con un altro pacco batteria.

• Utilizzare il gonfiatore solo con il pacco batteria designato ad hoc. Utilizzo di un altro pacco batteria causerebbe il rischio di lesione e incendio.
• Quando il pacco batteria non è in uso, tenerlo lontano dagli altri oggetti metallici come graffetta, moneta, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono realizzare la connessione da un terminale all'altro, Abbreviare i terminali di batteria insieme causerebbe l'ustione o l'incendio.
• Nelle condizioni abusive, il liquido sarebbe espulso dalla batteria; evitare il contatto. Se il contatto succede incidentalmente, sciacquare con acqua. Se il liquido contatta gli occhi, ricorrere inoltre all'assistenza medica. Il liquido espulso dalla batteria causerebbe l'irritazione o l'ustione.

Manutenzione

Affidare la manutenzione del gonfiatore ad un qualificato addetto alla riparazione usando soltanto le parti di ricambio identiche. Ciò assicurerà di mantenere la sicurezza del gonfiatore.

PERICOLO: RISCHIO DI

RESPIRAZIONE.

AVVERTENZA: L'aria compressa proveniente ]dal gonfiatore non è sicura per la respirazione. Non inalare mai l'aria dal gonfiatore o da un dispositivo di respirazione collegato al gonfiatore.

AVVERTENZA: RISCHIO DI

SCOPPIO.

• Una pressione eccessiva dell'aria comporta un rischio di scoppio. Controllare la pressione massima nominale indicata dal produttore per gli oggetti gonfiati.
• Non far funzionare il gonfiatore incustodito, in quantootrebbero scoppiare pneumatici o altri oggetti.
• Utilizzare un manometro per controllare la
• pressione degli pneumatici prima di ogni utilizzo e durante il gonfiaggio degli pneumatici; consultare il fianco del pneumatico e il manuale del veicolo per la corretta pressione dei pneumatici.

AVVERTENZA: RISCHIO DI AZIONE INSICURA.

• Non modificare né tentare di riparare. Non forare, saldare o modificare il gonfiatore od i suoi a ccessori.
• Utilizzare solo con gli accessori inclusi o con le parti di trattamento dell'aria accettabili per non meno di 10 bar. L'uso di qualsiasi accessorio sconsigliato per questo utensile potrebbe essere pericoloso.
• Non "giocare" mai. L'aria ad alta pressione è pericolosa. Non dirigere il flusso d'aria verso sé o gli altri.

AVVERTENZA: RISCHIO DI AZIONE INSICURA.

Il gonfiatore può surriscaldarsi durante l'uso. Far raffreddarsi il gonfiatore per 30 minuti prima della conservazione.

AVVERTENZA: RISCHIO DI SA ELETTRICA.

Il gonfiatore d'aria è elettrico. Come ogni altro dispositivo elettrico, l'utilizzo scorretto potrebbe causare la scossa elettrica.

AVVERTENZA: RISCHIO DI ETTI VOLANTI.

AVVERTENZA: Stare vigile, osservare cosa si cendo e usare il buon senso quando si utilizza ensile elettrico. Non utilizzare un gonfiatore do si è stanchi o sotto l'effetto di droghe, alcool dicinali. Un momento di disattenzione durante zzo del gonfiatore può provocare gravi lesioni nali.

Non puntare mai l'ugello o lo spruzzatore verso qualsiasi parte del corpo o verso altre persone o animali.

TUTELA DELL'AMBIENTE

Raccolta differenziata. I prodotti e le batterie che recano questo simbolo non si devono smaltire insieme ai normali rifiuti domestici.

I prodotti e le batterie contengono materiali recuperabili o riciclabili, per ridurre la domanda di materie prime. Riciclare i prodotti elettrici e le batterie rispettando le disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com

INFORMAZIONI AGGIUNTIVE DI SICUREZZA

AVVERTENZA: Utilizzare SEMPRE occhiali di sicurezza. Gli occhiali ordinari NON sono occhiali di sicurezza. Indossare una maschera facciale o antipolvere in caso dell'operazione di taglio polverosa.

PRECAUZIONE: Quando non in uso, posizionare l'utensile su un lato DELLA superficie stabile dove sono impossibili inciampi o cadute. Alcuni utensili con pacco batteria di grandi dimensioni rimarranno in verticale sul pacco batteria ma tendono a rovesciarsi.

L'etichetta sull'utensile può includere i seguenti simboli. I simboli e le loro definizioni sono come seguente:

V voltaggio

Hz hertz

min ......minuti

— — — oppure CC ..... Corrente costante

⑪ Costruzione di Classe I (con messa a terra)

.../min al minuto

BPM ...... Battiti al minuto

IPM ...... Impatti al minuto

RPM ......Rivoluzioni al minuto

sfpm ......Piedi di superficie al minuto

\~ oppure CA/CC .....Corrente alternata o continua

Costruzione di Classe II (doppio isolamento)

n_0 ......Velocità senza carico

n ......Velocità nominale

Terminalale di terra

Simbolo dell'allarme di sicurezza

Radiazione visibile

Indossare la protezione respiratoria

Indossare la protezione

oculare

O....Indossare la protezione

per l'udito.

Leggere tutta la

documentazione

Non fissare l'occhiata

alla fonte di luce

SPECIFICHE DEL PRODOTTO

Modello di prodotto	SXIF0101
Capacità della batteria	11,1 V/2 Ah (22,2 Wh)
Tensione	12V CC
Ingresso nominale	5V 1A
Uscita nominale	5V 1A
Potenza nominale	72W
Pressione massima	10 Bar
Dimensione Prodotto	7,6x5,3x17,7cm
Temperatura Operativa	-10°C a 45°C

ASSEMBLAGGIO E REGOLAZIONI (Fig.A)

1 Display digitale

9 Sacco

2 Pulsanti operativi

10 Tubo dell'aria

3 Vano dell'adattatore della valvola

11 Cavo di ricarica USB Type C

4 Luce LED

12 Cavo accendisigari Fusibile aggiuntivo

5 Uscita USB

6 Porta di ricarica Type-C

13 Adattatore per 14 valvola aggiuntiva x3

8 Porta 12V CC

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: Al fine di ridurre il rischio di severa lesione personale, spegnere l'unità e scollegarla dall'alimentazione prima di qualsiasi regolazione o rimozione/installazione degli accessori.

Un avviamento incidentale può causare lesioni.

AVVERTENZA: Rischio di funzionamento non sicuro. L'unità esegue il ciclo automaticamente quando è accesa. Durante gli interventi di manutenzione, si potrebbe essere esposti alle fonti di tensione, aria compressa o alle parti in movimento. Possono verificarsi lesioni personali. Prima di eseguire qualsiasi manutenzione o riparazione, scollegare l'alimentazione dal compressore e scaricare tutta la pressione dell'aria.

CONOSCERE IL MINI GONFIATORE

LEGGERE IL MANUALE DELL'UTENTE E LE REGOLE DI SICUREZZA PRIMA DI UTILIZZARE L'UNITÀ. Confrontare le illustrazioni con questa unità per familiarizzare con la posizione dei vari controlli e regolazioni. Conservare il manuale per futuro riferimento.

INDICATORE DELLA CARICA DELLA BATTERIA E INDICATORE DELLA CARICA DELLA BATTERIA IN RICARICA (Fig.B)

• Carica della batteria ≥ 100%:
- 75% > Carica della batteria ≥ 75%:
- Carica della batteria < 25%: Ricarica richiesta:

RICARICA (Fig.B)

Ricaricare pienamente il mini gonfiatore prima dell'iniziale uso. Collegare il cavo di ricarica all'adattatore di alimentazione USB da 5 V compatibile per ricaricare il mini gonfiatore.

Accumulatore per dispositivi elettronici.

• Si prega di ricaricare l'unità al coperto.
• Si prega di utilizzare solo il caricabatterie corrispondente.
• È necessario acquistare separatamente un adattatore di alimentazione sicuro e conforme.

STATO DI CARICA:

25% > Carica della batteria □ lampeggio

75% > Carica della batteria ≥ 25% lampeggio

99% ≥ Carica della batteria ≥ 75% lampeggio

Carica della batteria = 100% rimane acceso per 20 secondi e poi si spegne.

NOTA:

• Il mini gonfiatore non può essere usato durante la ricarica.
• È necessario acquistare separatamente un adattatore di alimentazione sicuro e conforme.

MONTAGGIO/SOSTITUZIONE DELL'ADATTATORE (Fig.D)

Selezionare l'adattatore più adatto all'applicazione prevista.

Far scorrere il coperchio dal vano dell'adattatore e rimuovere l'adattatore.

Avvitare completamente l'adattatore nel tubo di pressione.

NOTA: Non si richiede l'adattatore per le valvole standard dei pneumatici per auto (a volte utilizzate anche sulle biciclette).

OPERAZIONE

Avviamento

1. Alimentazione con batteria integrata.

NOTA: Per le migliori pratiche, ricaricare completamente il gonfiatore prima di ogni utilizzo. L'inattività prolungata potrebbe far esaurire la carica.

2. Alimentandolo con il connettore a bordo da 12 V CC (che si trova nel vano portaoggetti inferiore), collegarlo alla presa accessoria da 12 V CC a bordo. Estendere sempre completamente il cavo da 12 V CC prima di ogni utilizzo. La presa accessoria del veicolo deve essere classificata per almeno 10 A.

ACCENSIONE E SPEGNIMENTO

Tenere premuto il pulsante “☐” per accendere o spegnere questa unità. Trascorsi circa 2 minuti senza pressione su qualsiasi pulsante del gonfiatore, il gonfiatore si spegne automaticamente per preservare l’autonomia della batteria.

ACCENSIONE E SPEGNIMENTO DELLA SPIA DI LAVORO

Premere il pulsante di accensione/spegnimento della luce “💡” per scorrere tra la luce bianca accesa, la luce rossa che lampeggia lentamente, la luce rossa che lampeggia velocemente e la luce spenta.

NOTA: Non guardare addirittura la spia di lavoro; può causare l'accecamento.

PREIMPOSTARE LA PRESSIONE E L'UNITÀ DI MISURA

Tenere premuto "○" per selezionare l'unità target tra psi, bar, kpa e kg/cm². premere ad impulsi il pulsante "+" o "-" per preimpostare il valore della pressione e attendere alcuni secondi al termine dell'impostazione.

GONFIAMENTO (Fig.E)

Se necessario, montare l'adattatore appropriato sul tubo di pressione. Rimuovere eventuale tappo della valvola dell'oggetto da gonfiare.

Stringere il tubo di pressione con o senza adattatore sopra o nella valvola. Premere ad impulsi " 🔊" per iniziare il gonfiaggio e l'unità arresterà automaticamente il gonfiaggio una volta raggiunta la pressione preimpostata. Nell'indicatore del valore misurato viene visualizzata la pressione attuale nell'oggetto collegato.

A Pressione attuale degli pneumatici
B Display della batteria
C Pressione target degli pneumatici
D Luce LED
E Depressurizzazione degli pneumatici
F Pulsante modalità/unità di pressione
G Pressurizzazione degli pneumatici
H ON/OFF
I Spia di stato
J Display dell'unità
K Modalità selezionata

SELEZIONE MODALITÀ E TABELLA DI RIFERIMENTO PRESSIONE ARIA

Auto

Motociclo Bicicletta Palla Manuale

CATEGORIA	TIPO	GAMMA DI PRESSIONE
Bicicletta	Pneumatici per bicicletta da 30,48 cm, 35,56 cm e 40,64 cm	30–50 psi/2.0–3.4 bar
	Pneumatici per bicicletta da 50,8 cm, 55,88 cm e 60,96 cm	40–50 psi/2.7–3.4 bar
	Pneumatici per rampichino/pneumatici per scooter elettrici da 66,04 cm, 69,85 cm e 73,66 cm	45–65 psi/3.1–4.5 bar
Bicicletta	Copertoncino per bici da strada 700c	100–130 psi/6.9–9.0 bar
	Pneumatici tubolari per bici da strada 700c	120–145 psi/8.3–10 bar
Motocicli	Pneumatici per motocicli o scooter elettrici	26–43.5 psi/1.8–3.0 bar
Auto	Pneumatici per auto	32–40.5 psi/2.2–2.8 bar
Palle	Pallacanestro	7–9 psi/0.5–0.60 bar
	Calcio	8–16 psi/0.55–1.1 bar
	Pallavolo	4–5 psi/0.3–0.35 bar
	Calcio	12–14 psi/0.8–1.0 bar

NOTA: I valori dell'intervallo di pressione sono meramente indicativi. Fare riferimento alle istruzioni o al manuale dell'articolo da gonfiare.

RICERCA GUASTI

AVVERTENZA: Rischio di operazione insicura. L'unità esegue il ciclo automaticamente quando è accesa. Prima della manutenzione dell'unità, scollegare l'alimentazione elettrica al mini gonfiatore e I asciarlo raffreddarsi.

PROBLEMA	CORREZIONE
Il mini gonfiatore non si accende.	1. Controllare se il tubo dell'aria è stato rimosso dal proprio vano. Il mini gonfiatore può essere acceso solo quando il tubo dell'aria viene rimosso dal proprio vano.2. Ricaricare completamente il mini gonfiatore e accenderlo.
Il gonfiaggio è lento.	1. Controllare se la carica della batteria è sufficiente.2. Controllare il tubo dell'aria per perdite.3. Controllare se entrambe le estremità del tubo dell'aria sono collegate saldamente.4. Controllare se l'oggetto gonfiato presenta le perdite.
Il mini gonfiatore si accende ma non gonfia.	1. Controllare se la carica della batteria è sufficiente.2. Controllare se la pressione atmosferica attuale è superiore al valore preimpostato.
La pressione preimpostata non può essere aumentata o diminuita.	Assicurarsi che il compressore d'aria sia impostato sulla modalità di gonfiaggio corretta. La modalità manuale consente di regolare il valore preimpostato nell'intervallo compreso tra 0,2 e 10 bar.
Il mini gonfiatore si gonfia normalmente, ma la pressione visualizzata è zero.	La pressione dei gonfiabili a bassa pressione, compresi i palloncini, è troppo bassa da misurare.
Il mini gonfiatore si spegne dopo il collegamento del tubo dell'aria ad una valvola.	Tenere premuto il pulsante di avvio/arresto per riaccendere il mini gonfiatore.
L'aria fuoriesce quando si collega il tubo dell'aria.	Assicurarsi che il tubo dell'aria è connesso bene.
L'indicatore della carica della batteria sul display non si accende durante la ricarica.	Sostituire il cavo di ricarica e l'adattatore con un ricambio sicuro e conforme e ricaricarlo nuovamente.

FUSIBILE DI SOVRACCARICO (Fig.F)

AVVERTENZA: Non utilizzare mai un fusibile con una corrente di intervento superiore. In caso contrario sussiste pericolo di incendio!

In caso di abuso o malfunzionamento, il fusibile di sovraccarico (b) nella presa dell'accendisigari (a) interverrà per proteggere il dispositivo. Sostituire il fusibile dopo aver eliminato il motivo dell'intervento del fusibile.

• Svitare la punta della spina dell'accendisigari (a) e rimuovere il fusibile di sovraccarico (b)
• Inserire il nuovo fusibile di sovraccarico (b) e riavvitare la punta della spina dell'accendisigari (a).
