KULLANIM KILAVUZU RTA2300 EGO

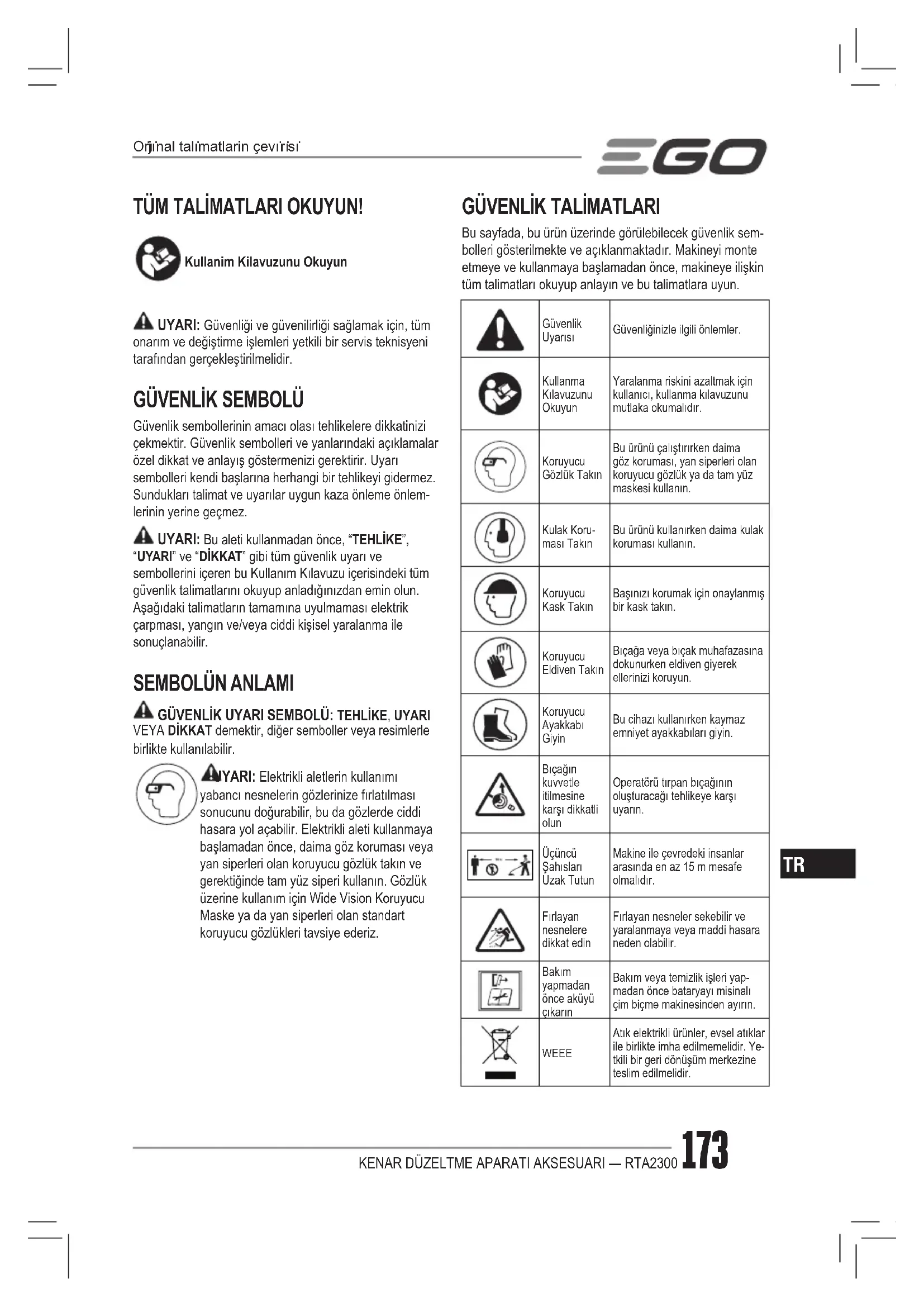

TÜM TALİMATLARI OKUYUN! Kullanim Kilavuzunu Okuyun UYARI: Güvenliği ve güvenilirliği sağlamak için, tüm onarım ve değiştirme işlemleri yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir.

Güvenlik sembollerinin amacı olası tehlikelere dikkatinizi çekmektir. Güvenlik sembolleri ve yanlarındaki açıklamalar özel dikkat ve anlayış göstermenizi gerektirir. Uyarı sembolleri kendi başlarına herhangi bir tehlikeyi gidermez. Sundukları talimat ve uyarılar uygun kaza önleme önlem- lerinin yerine geçmez. UYARI: Bu aleti kullanmadan önce, “TEHLİKE”, “UYARI” ve “DİKKAT” gibi tüm güvenlik uyarı ve sembollerini içeren bu Kullanım Kılavuzu içerisindeki tüm güvenlik talimatlarını okuyup anladığınızdan emin olun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi kişisel yaralanma ile sonuçlanabilir.

GÜVENLİK UYARI SEMBOLÜ: TEHLİKE, UYARI VEYA DİKKAT demektir, diğer semboller veya resimlerle birlikte kullanılabilir. UYARI: Elektrikli aletlerin kullanımı yabancı nesnelerin gözlerinize fırlatılması sonucunu doğurabilir, bu da gözlerde ciddi hasara yol açabilir. Elektrikli aleti kullanmaya başlamadan önce, daima göz koruması veya yan siperleri olan koruyucu gözlük takın ve gerektiğinde tam yüz siperi kullanın. Gözlük üzerine kullanım için Wide Vision Koruyucu Maske ya da yan siperleri olan standart koruyucu gözlükleri tavsiye ederiz.

GÜVENLİK TALİMATLARI

Bu sayfada, bu ürün üzerinde görülebilecek güvenlik sem- bolleri gösterilmekte ve açıklanmaktadır. Makineyi monte etmeye ve kullanmaya başlamadan önce, makineye ilişkin tüm talimatları okuyup anlayın ve bu talimatlara uyun. Güvenlik UyarısıGüvenliğinizle ilgili önlemler.Kullanma Kılavuzunu OkuyunYaralanma riskini azaltmak için kullanıcı, kullanma kılavuzunu mutlaka okumalıdır.Koruyucu Gözlük TakınBu ürünü çalıştırırken daima göz koruması, yan siperleri olan koruyucu gözlük ya da tam yüz maskesi kullanın.Kulak Koru-ması TakınBu ürünü kullanırken daima kulak koruması kullanın.Koruyucu Kask TakınBaşınızı korumak için onaylanmış bir kask takın.Koruyucu Eldiven TakınBıçağa veya bıçak muhafazasına dokunurken eldiven giyerek ellerinizi koruyun.Koruyucu Ayakkabı GiyinBu cihazı kullanırken kaymaz emniyet ayakkabıları giyin.Bıçağın kuvvetle itilmesine karşı dikkatli olun Operatörü tırpan bıçağının oluşturacağı tehlikeye karşı uyarın.Üçüncü Şahısları Uzak TutunMakine ile çevredeki insanlar arasında en az 15 m mesafe olmalıdır.Fırlayan nesnelere dikkat edinFırlayan nesneler sekebilir ve yaralanmaya veya maddi hasara neden olabilir.Bakım yapmadan önce aküyü çıkarınBakım veya temizlik işleri yap-madan önce bataryayı misinalı çim biçme makinesinden ayırın. WEEE Atık elektrikli ürünler, evsel atıklar ile birlikte imha edilmemelidir. Ye-tkili bir geri dönüşüm merkezine teslim edilmelidir.

GürültüGaranti edilen ses gücü seviyesi. Avrupa Birliği Yönetmeliği'ne göre çevre gürültü emisyonu. Bu ürün, yürürlükteki AB yönetme-liklerine uygundur. UKCA Bu ürün, yürürlükteki Birleşik Krallık yasalarına uygundur.V Volt Voltaj

Yüksüz Hız Yüksüz dönüş hızı min

Dakika BaşınaDakika başına dönüşDoğru Akım Akımın türü veya özelliğikg Kilogram Ağırlık MAKINE IÇIN GENEL GÜVENLIK UYARILARI UYARI: Bu makine ile birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıdaki talimatların tamamına uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Tüm uyari ve talimatlari gelecekte başvuru amaciyla muhafaza edin. uyarılarda geçen “makine” terimi, elektrikle çalışan (kablolu) veya akü ile çalışan (kablosuz) makinenizi ifade eder.

ÇALIŞMA ALANI GÜVENLIĞI

◾ Çalışma alanını temiz tutun ve yeterli aydınlatma sağlayın. Karışık veya karanlık alanlar kazalara yol açar. ◾ Makineleri yanıcı sıvıların, gazların veya tozların bulunduğu patlayıcı ortamlarda çalıştırmayın. Makineler, tozları veya dumanları tutuşturabilecek kıvılcımlar oluşturur. ◾ Bir makineyi kullanırken çocukların ve etraftaki kişilerin makineden uzakta olduğundan emin olun. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

◾ Makine şleri prize uygun olmalıdır. Fiş üzerinde asla değişiklik yapmayın. Topraklı (topraklamalı) makineler için herhangi bir adaptör şi kullanmayın. Üzerinde değişiklik yapılmamış şler ve uygun prizler elektrik çarpması riskini azaltır. ◾ Boru, radyatör, fırınlı ocak ve buzdolabı gibi topraklanmış yüzeylerle temastan kaçının. Topraklanmış yerlerle temas etmeniz halinde elektrik çarpması riski artar. ◾ Makineyi yağmurda veya ıslak koşullarda çalıştırmayın. Makineye giren su, yaralanmaya neden olabilecek elektrik çarpması veya arıza riskini artırabilir. ◾ Kabloyu hatalı kullanmayın. Kabloyu asla makineyi taşımak, çekmek veya şi prizden çıkarmak için kullanmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya birbirine dolaşmış kablolar elektrik çarpması riskini artırır. ◾ Bir makineyi açık havada kullanırken, uygun bir dış mekan uzatma kablosu kullanın. Dış mekan için uygun bir kablonun kullanılması elektrik çarpması riskini azaltır. ◾ Makinenin rutubetli bir ortamda kullanılması gerekirse kaçak akım rölesi (GFCI) bulunan bir şebeke kullanın. GFCI kullanmak elektrik çarpması riskini azaltır.

◾ Makineyi kullanırken daima dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Makineyi yorgunken ya da uyuşturucu, alkol ya da ilaç etkisi altındayken kullanmayın. Makineleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir. ◾ Kişisel koruyucu ekipman kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymaz emniyet ayakkabıları, kask veya işitme koruması gibi koruyucu ekipman kullanılması yaralanmaları azaltır. ◾ Yanlışlıkla çalıştırmaktan kaçının. Makinenin güç kaynağı ve/veya akü ile bağlantısını yapmadan, kaldırmadan veya taşımadan önce açma/kapatma düğmesinin kapalı olduğundan emin olun. Parmağınız açma/kapatma düğmesinin üzerindeyken veya çalışır haldeyken makineleri taşımak kazalara davetiye çıkarır. ◾ Makineye takılı herhangi bir alyan veya anahtar varsa makineyi çalıştırmadan önce bunları çıkarın. Makinenin döner parçalarına takılı bir alyan veya anahtar yaralanmalara neden olabilir.KENAR DÜZELTME APARATI AKSESUARI — RTA2300 175

◾ Dengesiz bir duruşla çalışma yapmayın. Çalışma süresince ayaklarınızı sağlam basın ve dengenizi koruyun. Bu sayede beklenmedik durumlarda makine daha iyi kontrol edilebilir. ◾ Uygun bir şekilde giyinin. Bol giysiler giymeyin veya takı takmayın. Saçlarınızı ve elbiselerinizi hareketli parçalardan uzak tutun. Bol giysiler, takılar veya uzun saçlar hareketli parçalara takılabilir. ◾ Toz emme ve toplama araçlarının bağlantısı için sağlanan cihazlar varsa bunların takılı olduğundan ve düzgün bir biçimde kullanıldığından emin olun. Toz toplama araçlarının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir. ◾ Makineleri sık kullanarak edindiğiniz alışkanlık rahat olmanıza ve makinelerin güvenlik ilkelerini göz ardı etmenize neden olmamalıdır. Dikkatsiz bir hareket, bir saniyeden daha kısa bir sürede ağır yaralanmalara neden olabilir.

MAKINE KULLANIMI VE BAKIMI

◾ Makineyi zorlamayın. Uygulamanız için doğru makineyi kullanın. Doğru makine, tasarımına uygun değerlerde kullanıldığında daha iyi ve daha güvenli çalışır. ◾ Açma/kapatma düğmesi çalışmıyorsa makineyi kullanmayın. Açma/kapama düğmesi ile kontrol edilemeyen bir makine tehlikelidir ve onarılması gerekir. ◾ Herhangi bir ayar işlemi, aksesuar değişimi veya makinenin depoya kaldırılması öncesinde şi prizden çekin ve/veya eğer çıkarılabiliyorsa aküyü makineden çıkarın. Bu tür önleyici güvenlik tedbirleri, makinenin yanlışlıkla çalıştırılması riskini azaltır. ◾ Kullanılmayan makineleri çocukların erişemeyeceği bir yerde saklayın ve makine veya bu talimatlar hakkında bilgi sahibi olmayan kişilerin makineyi çalıştırmasına izin vermeyin. Makineler eğitimsiz kullanıcıların elinde tehlikelidir. ◾ Makinelerin ve aksesuarların bakımını yapın. Hareketli parçaların kusursuz olarak işlev görüp görmediğini ve sıkışıp sıkışmadığını, parçaların hasarlı olup olmadığını ve makinenin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasar görmüşse kullanmadan önce makineyi tamir ettirin. Kazaların çoğu, makine bakımının yeterli şekilde yapılmamasından kaynaklanır. ◾ Kesici makineleri keskin ve temiz tutun. Keskin kesim kenarlarına sahip, bakımı düzgün yapılmış kesim makineleri daha az sorun çıkarır ve kontrolü kolaydır. ◾ Makineyi, aksesuarlarını ve makine uçlarını vb. çalışma şartlarını ve yapılacak işi dikkate alarak bu talimatlara uygun şekilde kullanın. Makinenin kullanım amacı dışındaki işlerde kullanılması tehlikeli durumlara neden olabilir. ◾ Tutma kollarını ve kavrama yüzeylerini kuru, temiz, benzin ve yağdan uzak tutun. Kaygan tutma kolları ve kavrama yüzeyleri, makinenin beklenmeyen durumlarda güvenli bir şekilde tutulmasına ve kontrol edilmesine izin vermez. AKÜ ILE ÇALIŞAN MAKINE KULLANIMI VE BAKIMI ◾ Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir akü türü için uygun olan şarj cihazı, başka bir akü ile kullanıldığında yangın riski oluşturabilir. ◾ Makineleri sadece özel olarak tasarlanan akülerle birlikte kullanın. Başka akü türlerinin kullanımı yaralanma ve yangın tehlikesi oluşturabilir. ◾ Akünün kullanımda olmadığı durumlarda aküyü ataş, bozuk para, anahtar, çivi, vida veya akü kutupları arasında kısa devre yapabilecek diğer metal nesnelerden uzak tutun. Akü kutuplarının kısa devre yapılması yangın veya yanıklara neden olabilir. ◾ Kötü şartlar altında aküden sıvı akışı olabilir; bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas edilirse etkilenen bölgeyi su ile yıkayın. Sıvı göze temas ederse ayrıca tıbbi yardım alın. Aküden akan sıvı tahriş veya yanıklara neden olabilir. ◾ Hasarlı veya üzerinde değişiklik yapılmış bir aküyü veya makineyi kullanmayın. Hasarlı veya üzerinde değişiklik yapılmış aküler yangın, patlama veya yaralanma riskine neden olacak şekilde beklenmeyen davranışlar gösterebilir. ◾ Aküyü veya makineyi ateşe veya aşırı sıcaklıklara maruz bırakmayın. Ateşe veya 130°C‘nin üzerindeki sıcaklıklara maruz kalması patlamaya neden olabilir. ◾ Tüm şarj talimatlarına uyun ve aküyü veya makineyi talimatlarda belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Hatalı veya belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmek, aküye hasar verebilir ve yangın riskini artırır.

ÖNEMLİ GÜVENLİK TALİMATLARI

◾ Tehlikeli Ortamlardan Kaçının – Cihazları nemli veya ıslak yerlerde kullanmayın. ◾ Koruyucu donanımın yerinde ve çalışır durumda olmasını sağlayın. ◾ Ellerinizi ve ayaklarınızı kesim alanından uzak tutun. ◾ Yaralanma riskini azaltmak için, asla merdiven üzerinde ya da diğer herhangi bir güvenli olmayan destek üzerinde çalışmayın. Asla kesme ünitesini bel yüksekliğinin üzerinde tutmayın. ◾ Çalışma sırasında, kesme ünitesini kısa aralıklarla düzenli olarak kontrol edin veya kesim işlevinde gözle görülür bir değişim varsa derhal kontrol edin.KENAR DÜZELTME APARATI AKSESUARI — RTA2300176

◾ En iyi sonuçlar için, pil sıcaklığın 5°C’nin üzerinde ve 40°C’nin altında olduğu bir ortamda şarj edilmelidir. Dışarıda veya araçlarda depolamayın. ◾ Çalışırken yanınıza yaklaşan kimselerin olması durumunda motoru ve kesme ünitesini durdurun. ◾ Operatörü tırpan bıçağının oluşturacağı tehlikeye karşı uyarın. ◾ Bıçağın kuvvetle itilmesi, döner bıçağın hemen kesmediği bir nesneyle temas etmesi durumunda meydana gelebilir. ◾ Bıçağın kuvvetle itilmesi, cihazın ve/veya operatörün herhangi bir yönde itilerek cihaz kontrolünün kaybedileceği şiddette olabilir. ◾ Bıçak takılır, durur veya dönmesi engellenirse uyarı olmaksızın bıçak itişi meydana gelebilir. ◾ Bıçağın kuvvetle itilmesi olayı, kesilen malzemeyi görmenin zor olduğu bölgelerde daha çok olabilir. ◾ Gerekli tüm parçaları düzgün bir şekilde monte etmeden makineye herhangi bir bıçak takmayın. Uygun parçaların kullanılmaması, bıçağın çıkarak fırlamasına ve operatörün ve/veya üçüncü şahısların ciddi şekilde yaralanmasına neden olabilir. Kıvrılmış, bükülmüş, çatlak, kırık veya herhangi bir şekilde hasar görmüş bıçakları atın. Keskin bir bıçak kullanın Kör bir bıçağın takım ve itilme olasılığı daha fazladır. ◾ Boşta dönen bir bıçak/misina, motor durdurulduktan veya tetik bırakıldıktan sonra dönmeye devam ettiğinden yaralanmalara neden olabilir. Bıçak/misina tamamen duruncaya kadar cihazın kontrolünü bırakmayın. ◾ Aküyle çalışan aletlerin elektrik prizine takılmalarına gerek yoktur; bu nedenle daima çalışır durumdadırlar. Alet kullanılmadığı zaman dahi oluşabilecek muhtemel tehlikelere karşı dikkatli olun. Bakım veya onarım işlemi yaparken dikkatli olun. ◾ Hortumla yıkamayın; motor ve elektrik bağlantılarına su kaçırmamaya dikkat edin. ◾ Bu kılavuzda yer almayan durumlar meydana gelirse, dikkatli ve sağduyulu davranın. Yardım için EGO Müşteri Hizmetleri Merkeziyle irtibata geçin. ◾ Sadece şek. A2’da listelenen pil paketi ve şarj cihazlarini kullanin.BU TALİMATLARI SAKLAYIN!

Yüksüz Hız 450±5%rpmKesme Bıçağı ABR2300Tavsiye Edilen Çalışma Sıcaklığı 0°C-40°CTavsiye Edilen Depolama Sıcaklığı -20°C-70°CAğırlık (akü hariç) 2,6 kgÖlçülen ses güç düzeyi L 97,4 dB(A) K= 2,7 dB(A) (PH1400E)95,19 dB(A) K= 1,93 dB(A) (PH1420E)92 dB(A) K= 3,0 dB(A) (PHX1600)Operatörün duyduğu ses güç düzeyi

(2000/14/EC’ye göre ölçülen)100 dB(A)Titreşim değeri a

(PHX1600) ◾ Bildirilen toplam titreşim değeri standart test yöntemine uygun olarak ölçülmüştür ve bir cihazı diğer bir cihaz ile karşılaştırmak için kullanılabilir. ◾ Bildirilen toplam titreşim değeri ayrıca ön maruz kalma değerlendirmesinde de kullanılabilir.KENAR DÜZELTME APARATI AKSESUARI — RTA2300 177

DİKKAT: Elektrikli aletin gerçek kullanımı sırasında meydana gelen titreşim emisyonu aletin kullanım şekline bağlı olarak bildirilen değerden farklı olabilir; Operatörü korumak için, kullanıcı gerçek kullanım koşullarında eldiven ve kulak koruması takmalıdır. PAKET LİSTESİ (ŞEK. A1) AÇIKLAMA KENAR DÜZELTME APARATINIZI TANIYIN (Şek. A1)

4. Kayan Kapak Aksamı

MONTAJ UYARI: Hasarlı veya eksik parça varsa, bu parçalar değiştirilinceye kadar ürünü çalıştırmayın. Bu ürünün hasarlı veya eksik parçalar ile kullanılması ciddi kişisel yaralanmalara yol açabilir. UYARI: Bu ürün üzerinde değişiklik yapmaya veya bu üeyici ile kullanılması önerilmeyen aksesuarlar oluşturmaya çalışmayın. Bu tür değişiklikler veya modikasyonlar hatalı kullanımdır ve ciddi kişisel yaralanmalara neden olabilen tehlikeli bir duruma sebep olabilir. KORUMANIN TAKILMASI UYARI: Koruyucu monte edilirken veya değiştirilirken daima eldiven takın. Koruyucu üzerindeki bıçağa ve elinizin kesilmemesine dikkat edin. UYARI: Aleti asla koruması düzgün şekilde takılı değilken kullanmayın. Koruyucu, kullanıcıyı korumak için daima alete takılı durumda olmalıdır! Koruyucu takılıyken, asla koruyucuyu çıkarmaya veya ayarlamaya çalışmayın, değiştirilmesi gerekirse, yetkili bir servis teknisyeni tarafından gerçekleştirilmelidir! Koruyucu üzerindeki iki adet vidayı gevşetin ve sökün (Şek. B), koruyucu montaj deliklerini cihaz üzerindeki montaj delikleriyle hizalayın ve ardından koruyucuyu mil tabanına iki vida ve iki yaylı rondela ile sabitleyin (Şek. C). UYARI: Koruyucunun Şek. B ve C’ye uygun olarak monte edildiğinden emin olun, hatalı bir montaj büyük tehlikeye yol açar! ELEKTRİKLİ ALET KAFASINA BİR KENAR DÜZELTME

Bu kenar düzeltme aparatı EGO Elektrikli Alet Başlığı PH1400E/PH1420E /PHX1600 ile kullanılmak üzere tasarlanmıştır. PH1400E/PH1420E /PHX1600 elektrikli alet başlığı kullanım kılavuzunda yer alan “ELEKTRİKLİ ALET BAŞLIĞINA AKSESUAR TAKMA” bölümüne bakın. ÇALIŞMA UYARI: Ürüne aşina olmanız sizi dikkatsiz yapmasın. Bir anlık dikkatsizliğin ciddi yaralanmalara sebep olabileceğini unutmayın. UYARI: Bu ürünün üreticisi tarafından tavsiye edilmeyen herhangi bir ataşmanı veya aksesuarı kullanmayın. Tavsiye edilmeyen aksesuarların veya ataşmanların kullanımı ciddi kişisel yaralanmalara sebep olabilir. Bu ürünü aşağıda listelenen amaçlar için kullanabilirsiniz: Kesme: kazıkların veya korkulukların, duvar kenarlarının, kaldırım taşlarının, trakteki çitlerin etrafındaki çitleri kesmek için veya park yerlerindeki bitlileri budamak için kullanılır. DİKKAT: Kenar düzeltme aparatınI kullanırken yabancı nesnelerin fırlatılmadığından emin olun, bu şu riskleri taşır: pencerelerin kırılması, araç gövdelerinin hasar görmesi, çitlerin kesilmesi, ağaç kabuklarının sıyrılması veya kişisel yaralanma. ELEKTRİKLİ ALET KAFASI İLE KENAR DÜZELTME APARATINI KULLANMA UYARI: Ciddi kişisel yaralanmayı önlemek için, bu ci- hazı kullanırken daima göz koruması veya koruyucu gözlük takın. Çalışma ortamı tozluysa, yüz veya toz maskesi takın. Her kullanımdan önce kesilecek alanı temizleyin. Kesim parçalarına takılabilecek veya fırlatılabilecek taş, kırık cam, çivi, tel veya sicim vb. tüm nesneleri temizleyin. Çocukları, üçüncü şahısları ve evcil hayvanları çalışma alanından uzak tutun. Çocukları, üçüncü şahısları ve evcil hayvanları çalışma alanından en az 15 metre uzak tutun; buna rağmen üçüncü şahısların fırlayan nesnelerden yaralanma riski olabilir. Üçüncü şahısların göz koruması kullanmaları önerilir. Çalışırken yanınıza yaklaşan kimselerin olması durumunda derhal motoru ve kesici parçaları durdurun. Her kullanımdan önce hasarlı/aşınmış parça olup olmadığını kontrol edin Kenar düzeltme aparatı başlığını, koruyucuyu ve halka kolunu kontrol edin, çatlak, kıvrılmış, eğik veya hasarlı kesim parçalarını değiştirin.KENAR DÜZELTME APARATI AKSESUARI — RTA2300178

Her kullanımın ardından, aleti temizleyin. DİKKAT: Hava deliklerindeki tıkanıklıklar motor gövdesindeki hava akımını engelleyerek aşırı ısınmaya ve motor hasarına neden olabilir. ◾ Aleti temizlemek için sadece nemli bir bez ve yumuşak bir temizleyici kullanın. Asla cihaza su girmesine izin vermeyin; aletin herhangi bir parçasını sıvıya daldırmayın. ◾ Motor gövdesindeki hava deliklerinin her zaman temiz kalmasını sağlayın. BAKIM UYARI: Bakım yaparken sadece aynı olan yedek parçaları kullanın. Aleti düzenli olarak kontrol edin ve bakımını yapın. Emniyet ve güvenilirliği sağlamak için tüm tamir işleri uzman bir servis teknisyeni tarafından yapılmalıdır. UYARI: Aküyle çalışan aletlerin elektrik prizine takılmalarına gerek yoktur; bu nedenle daima çalışır durumdadırlar. Ciddi kişisel yaralanmayı önlemek için, kesim parçaları veya diğer parçalara bakım veya onarım yaparken veya değişim sırasında ekstra önlemler alın ve dikkatli olun. UYARI: Ciddi kişisel yaralanmaları önlemek için, eklenen aksesuarlara bakım veya onarım, temizlik, değişim yapmadan veya makineden malzeme çıkarmadan önce akü bağlantı parçasını soketten çıkarın. KENAR DÜZELTME APARATININ BIÇAĞININ

UYARI: Eğer bıçaklar sabit pozisyona alındıktan sonra gevşerlerse veya bıçaklar çok kötü derecede aşınmışsa bıçakları hemen değiştirin. Asla aleti etkin olmayan veya gevşek bir kesim parçasıyla kullanmayın. Şek. D1’de gösterildiği gibi KENAR DÜZELTME APA- RATININ kafasını tanıyın. D-1 Şaft Kabı D-2 Üst BıçakD-3 Alt Bıçak D-4 Destek KabıD-5 Rondela D-6 Akış KasesiD-7 Somun1. KENAR DÜZELTME APARATININ kafasının dişli kutusunu destek için sağlam bir yüzey üzerine yerleştirin. Kargaburun veya mengene yardımıyla bıçakları yukarı ve aşağı sıkıştırın, ardından somunu gevşetmek için anahtarı kullanın (Şek. D2)2. Somunu, akış kasesini, rondelayı, destek kabını, alt bıçağı, üst bıçağı ve şaft kabını Şek. D1’de gösterilen sırayla çıkarın.3. Yeni bıçakları takmadan önce şaft kabını şafta geri koyun (Şek. D3). Büyük altıgen delikli üst bıçağı yüzeyinde “EGO” logosu basılı olan şafta logo dişli kutusuna bakacak şekilde yerleştirin (Şek. D4), ardından küçük altıgen delikli alt bıçağı yüzeyinde “EGO” logosu basılı olan şafta logo kullanıcıya bakacak şekilde yerleştirin (Şek. D5). DİKKAT: Bıçaklardaki altıgen deliklerle altıgen şaft omzunun yerine oturduğundan emin olun. Aksi halde bıçaklar ters takıldığında KENAR DÜZELTME APARATI düzgün çalışamaz ve bıçaklara zarar verecektir.

4. Onları tekrar birleştirmek için Şek. D1’de gösterilen sırayı takip edin.

DİŞLİ KUTUSUNU YAĞLAYIN

En iyi çalışma ve daha uzun kullanım ömrü için, her 50 saatlik çalışmadan sonra özel bir gresle (her defasında yaklaşık 4-5g) dişli kutusunu yağlayın. Özel ağ aşağıdaki gereksinimleri sağlamalıdır.1. DIN51818: NLGI-1 koni penetrasyon derecesine sahip olmalıdır.2. Ester bazlı yağ olmalıdır.3. Mükemmel düşük ısıda başlatma, EP, mekanik kesme, aşınma dayanımı, oksidatif stabilite özelliklerine sahip olmalıdır.4. Çalışma sıcaklığı -40~180°C arasında olmalıdır. Akü şini ve conta vidasını sökün. Gresi yağ deliğinden dişli kutusuna doldurun. UYARI: Aleti akü takılı ve çalışır haldeyken yağlamayın.

ÜNİTENİN TEMİZLENMESİ

◾ Cihazı nemli bir bez ve yumuşak deterjanla temizleyin. ◾ Plastik gövde veya tutma sapı üzerinde güçlü deterjanlar kullanmayın. Çam ve limon gibi belirli aromatik yağlar ve kerosen gibi çözücü maddeler bu yüzeylere zarar verebilir. Nem nedeniyle elektrik çarpma tehlikesi oluşabilir. Yumuşak kuru bir bezle nemli yerleri silin.

◾ Cihazı saklamadan önce tamamen temizleyin. ◾ Cihazı çocukların ulaşamayacağı kuru, iyi havalandırılmış, kilitli veya yüksek bir yerde muhafaza edin. Gübre, benzin veya diğer kimyasal maddelerin yanında saklamayın. ◾ Taşıma ve depolama sırasında metal bıçaklar için bir taşıma kapağı kullanın.KENAR DÜZELTME APARATI AKSESUARI — RTA2300 179

Çevre koruması Elektrikli cihazları, kullanılmış aküyü ve akü şarj cihazını evsel atıklarla birlikte atmayın! Bu ürünü yetkili bir geri dönüşümcüye götürün ve ayrı bir şekilde toplanmasını sağlayın. Elektrikli aletler çevreyle uyumlu bir geri dönüşüm tesisine götürülmelidir.

KENAR DÜ-ZELTME APARATI başlatılamıyor. ◾ Akü elektrikli alet başlığına düzgün şekilde takılı değil. ◾ Aküyü elektrikli alet başlığına takın. ◾ Akü boşalmış. ◾ Aküyü bu kılavuzda belirtilen EGO şarj cihazları ile şarj edin. ◾ Kilitleme kolu ve tetiğe aynı anda basılmıyor. ◾ Kilitleme koluna basın ve basılı tutun, ardından üniteyi çalıştırmak için tekrar tetiğe basın.KENAR DÜZELTME APARATI kesim sırasında duruyor. ◾ Motora aşırı yüklenilmiş. ◾ Yük kaldırıldığında motor normale dönecektir. Sürekli çalışma için, KENAR DÜZELTME APATRATI üzerindeki yükü azaltın ve derin kesimden kaçının; bunun yerine aşamalı olarak daha derin kesiler yapın. ◾ Pil paketi çok sıcak. ◾ Akünün doğal bir şekilde soğumasına izin verin veya soğutmayı hızlandırmak için hava üeyin. ◾ Akü ile aletin bağlantısı kesilmiş ◾ Aküyü tekrar takın. GARANTİ

EGO GARANTİ POLİTİKASI

EGO Garanti politikasına ilişkin tüm hüküm ve koşullar için, lütfen egopowerplus.eu egopowerplus.eu adresindeki web sitemizi ziyaret edin.ROTOCUT TARVIK — RTA2300180
