Produkttyp	Rotocut-förlängning för multifunktionskantskärare
Varumärke	EGO
Modell	RTA2300
Vikt (utan batteri)	2,6 kg
Tomgångshastighet	450 varv/min (±5%)
Blad	Modell ABR2300 (övre och undre blad)
Kompatibilitet motorenhet	EGO PH1400E, PH1420E, PHX1600
Strömförsörjning	Litiumjonbatteri (via kompatibel motorenhet)
Garanterad ljudeffektnivå	100 dB(A)
Rekommenderad användningstemperatur	0 °C till 40 °C
Rekommenderad förvaringstemperatur	-20 °C till 70 °C
Huvudsakliga användningsområden	Grönklippning runt stolpar, kanter, väggar, staket, parkeringsplatser
Säkerhetsanordningar	Avtagbart skyddshölje, säkerhetslås, automatisk avstängning vid överbelastning
Underhåll	Smörjning av växellådan var 50:e timme; rengöring med fuktig trasa och mild tvål
Reservdelar	Blad ABR2300, skyddshölje, glidskål, mutter, bricka, bladstödsplatta, axelhuv
Garanti	Se egopowerplus.eu för villkor

Vanliga frågor - RTA2300 EGO

Hur monterar jag rotocut-förlängningen RTA2300 på motorenheten?

Rotocut-förlängningen är konstruerad för EGO-motorenheter PH1400E, PH1420E och PHX1600. Se avsnittet « MONTERING AV EN FÖRLÄNGNING PÅ MOTORENHETEN » i motorenhetens manual. Se till att ta bort batteriet före montering.

Hur byter jag bladen på rotocut-förlängningen?

Ta bort batteriet. Placera växellådan på en fast yta. Använd en tång för att hålla bladen och lossa muttern med den medföljande nyckeln. Ta bort delarna i ordning: mutter, glidskål, bricka, stödplatta, nedre blad, övre blad, axelhuv. Montera de nya bladen med EGO-loggan rätt orienterad. Dra åt muttern ordentligt.

Hur ofta ska växellådan smörjas?

Var 50:e användningstimme. Använd specialfett av klass NLGI-1, esterbaserat, anpassat för temperaturer från -40°C till 180°C. Koppla bort batteriet, ta bort tätningsskruven och injicera 4-5 g fett genom smörjhålet.

Vilka batterier är kompatibla med förlängningen RTA2300?

Förlängningen har inget eget batteri. Den måste användas med en kompatibel EGO-motorenhet (PH1400E, PH1420E, PHX1600) och de batterier som anges i motorenhetens manual. Använd endast rekommenderade EGO-batterier och laddare.

Vilka är de viktigaste säkerhetsanvisningarna för att använda verktyget?

Använd alltid ögon- och hörselskydd. Håll människor och djur på minst 15 m avstånd. Arbeta inte på en stege. Inspektera verktyget före användning. Stäng omedelbart av om någon närmar sig. Rör inte det roterande bladet.

Vad gör jag om rotocut stannar under kapning?

Det kan bero på överbelastning av motorn, ett för varmt batteri eller frånkoppling. Ta bort överbelastningen, låt batteriet svalna eller anslut det igen. Motorn startar automatiskt efter avkylning.

Hur rengör jag rotocut-förlängningen?

Använd en fuktig trasa med ett milt rengöringsmedel. Sänk aldrig ner verktyget i vatten. Undvik lösningsmedel som bensin. Torka med en mjuk trasa. Se till att motorenhetens ventilationsöppningar är fria.

Hur förvarar jag verktyget efter användning?

Rengör verktyget noggrant. Förvara det på en torr, välventilerad plats, låst eller högt upp, utom räckhåll för barn. Förvara det inte nära gödningsmedel eller kemikalier. Placera metallbladen i ett skyddsfodral.

Kan jag använda andra blad än de rekommenderade?

Nej, använd endast blad ABR2300 eller de som specifikt rekommenderas av EGO. Användning av andra blad kan orsaka olyckor och skada verktyget. Blad som är böjda, spruckna eller skadade måste kasseras.

Var hittar jag reservdelar till RTA2300?

Reservdelar (blad, hölje, mutter, etc.) finns hos auktoriserade EGO-återförsäljare. Besök egopowerplus.eu för att hitta ett servicecenter. All reparation måste utföras av en kvalificerad reparatör.

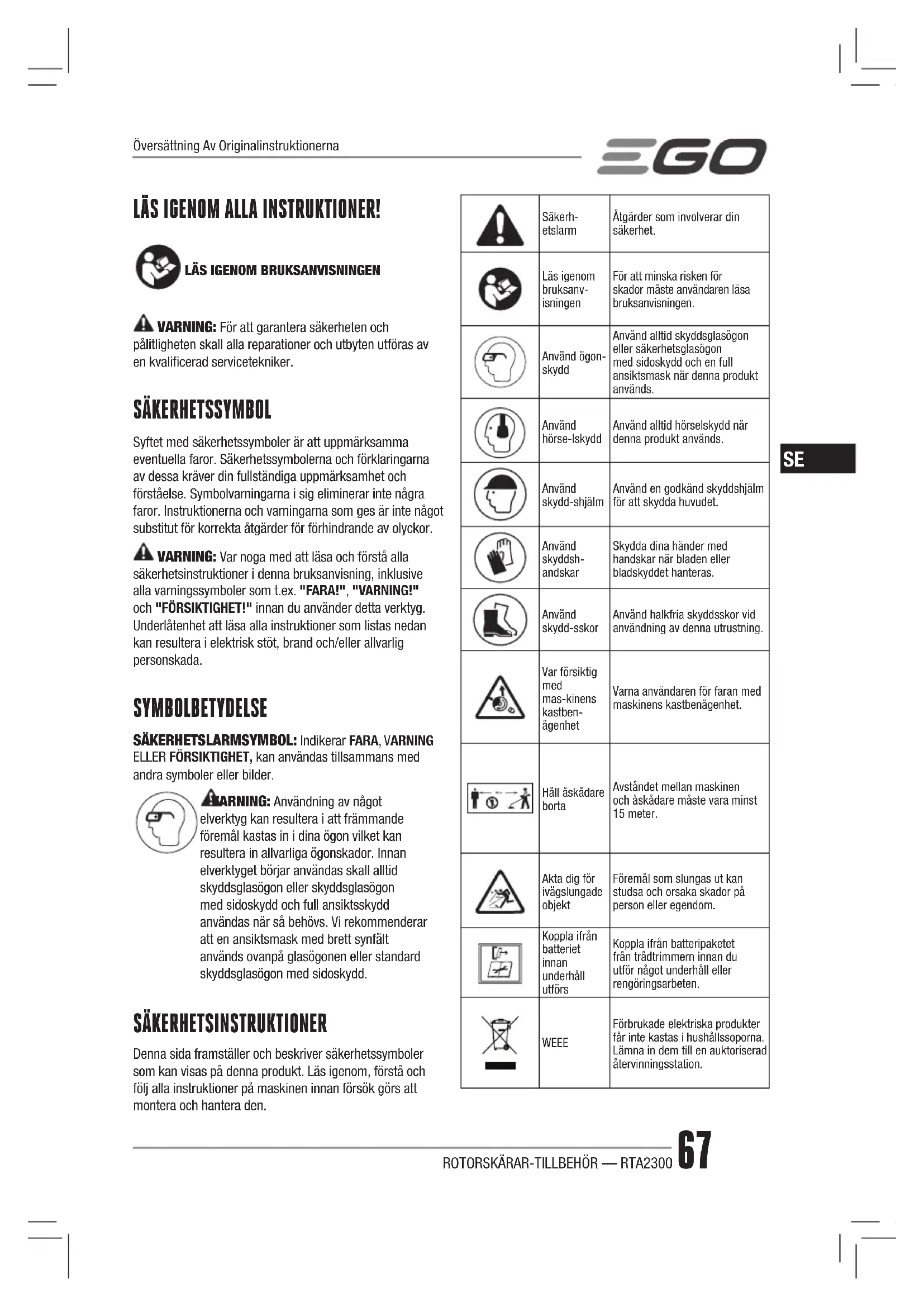

BRUKSANVISNING RTA2300 EGO

⚠️ VARNING: För att garantera säkerheten och pålitligheten skall alla reparationer och utbyten utföras av en kvalificerad servicetekniker.

SÄKERHETSSYMBOL

Syftet med säkerhetssymboler är att uppmärksamma eventuella faror. Säkerhetssymbolerna och förklaringarna av dessa kräver din fullständiga uppmärksamhet och förståelse. Symbolvarningarna i sig eliminerar inte några faror. Instruktionerna och varningarna som ges är inte något substitut för korrekta åtgärder för förhindrande av olyckor.

⚠️ VARNING: Var noga med att läsa och förstå alla säkerhetsinstruktioner i denna bruksanvisning, inklusive alla varningssymboler som t.ex. "FARA!", "VARNING!" och "FÖRSIKTIGHET!" innan du använder detta verktyg. Underlåtenhet att läsa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada.

SYMBOLBETYDELSE

SÄKERHETSLARMSYMBOL: Indikerar FARA, VARNING ELLER FÖRSIKTIGHET, kan användas tillsammans med andra symboler eller bilder.

WARNING: Användning av något elverktyg kan resultera i att främmande föremål kastas in i dina ögon vilket kan resultera in allvarliga ögonskador. Innan elverktyget börjar användas skall alltid skyddsglasögon eller skyddsglasögon med sidoskydd och full ansiktsskydd användas när så behövs. Vi rekommenderar att en ansiktsmask med brett synfält används ovanpå glasögonen eller standard skyddsglasögon med sidoskydd.

SÄKERHETSINSTRUKTIONER

Denna sida framställer och beskriver säkerhetssymboler som kan visas på denna produkt. Läs igenom, förstå och följ alla instruktioner på maskinen innan försök görs att montera och hantera den.

	Säkerh-etslarm	Åtgärder som involverar din säkerhet.
	Läs igenom bruksanvisningen	För att minska risken för skador måste användaren läsa bruksanvisningen.
	Använd ögon-skydd	Använd alltid skyddsglasögon eller säkerhetsglasögon med sidoskydd och en full ansiktsmask när denna produkt används.
	Använd hörse-lskydd	Använd alltid hörselskydd när denna produkt används.
	Använd skydd-shjälm	Använd en godkänd skyddshjälm för att skydda huvudet.
	Använd skyddsh-andskar	Skydda dina händer med handskar när bladen eller bladskyddet hanteras.
	Använd skydd-sskor	Använd halkfria skyddsskor vid användning av denna utrustning.
	Var försiktig med mas-kinens kastben-ägenhet	Varna användaren för faran med maskinens kastbenägenhet.
	Håll åskådare borta	Avständet mellan maskinen och åskådare måste vara minst 15 meter.
	Akta dig för ivägslungade objekt	Föremål som slungas ut kan studsa och orsaka skador på person eller egendom.
	Koppla ifrån batteriet innan underhåll utförs	Koppla ifrån batteripaketet från trådtrimmern innan du utför något underhåll eller rengöringsarbeten.
	WEEE	Förbrukade elektriska produkter får inte kastas i hushållssoporna. Lämna in dem till en auktoriserad återvinningsstation.
	Buller	Garanterad ljudeffektnivå.Bulleremissioner för omgivningenenligt EU-direktivet.
	CE	Denna produkt är i enlighet medgällande EC-direktiv.
	UKCA	Denna produkt uppfyllertillämplig lagstiftning iStorbritannien.
V Volt Spänning
n_0	Tomgång-shastighet	Rotationshastighet utanbelastning
min^-1	Per minut Varv	per minut
	Likström Typ e	ller karakteristik av ström
kg Kilogram Vikt

ALLMÄNNA VARNINGAR FÖR MASKINSÄKERHET

⚠️ WARNING: Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna maskin. Underlätenhet att följa alla instruktioner som listas nedan kan resultera i elektriska stötar, brand och/eller allvarliga personskador.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS.

Termen “maskin” i varningarna syftar på din nätdrivna (sladdanslutna) maskin eller batteridrivna (sladdlösa) maskin.

ARBETSPLATSSÄKERHET

- Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.

- Använd inte maskiner i explosiva miljöer som t.ex. i närvaron av brandfarliga vätskor, gaser eller damm. Maskiner skapar gnistor som kan antända damm eller ångor.

- Håll barn och åskådare borta medan maskinen arbetar. Störningarna kan göra att du tappar kontrollen.

ELEKTRISK SÄKERHET

■ Maskinens stickkontakt måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte någon adapterkontakt med motordrivna verktyg som

är jordade. Stickkontakter som inte modifierats och passar i eluttaget minskar risken för elektriska stötar.

• Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.
  ■ Använd inte maskinen vid regn eller under våta förhållanden. Vatten som kommer in i maskinen kan öka risken för elektriska stötar eller funktionsfel som kan leda till personskada.
  ■ Vanvårda inte kabeln. Använd aldrig kabeln för att bära, släpa eller för att koppla ur maskinen. Håll kabeln borta från värme, olja, skarpa kanter och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
• Vid användning av en maskin utomhus, använd en förlängningskabel som är avsedd för utomhusbruk. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.
• Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare. Användning av en jordfelsbrytare minskar risken för elektriska stötar.

PERSONLIG SÄKERHET

• Var uppmärksam och observant samt använd sunt förnuft när du använder en maskin. Använd inte en maskin om du är trött eller under påverkan av droger, alkohol eller medicin. Ett ögonblicks ouppmärksamhet vid användning av maskiner kan leda till allvarliga personskador
  ■ Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Minska risken för personskador genom att använda skyddsutrustning som t.ex. ansiktsmask, halkfria skyddsskor, hjälm och hörselskydd.
• Förebygg oavsiktlig start. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära maskiner med fingret på strömbrytaren eller strömsatta maskiner som har strömbrytaren påslagen inbjuder till olyckor.
• Ta bort inställningsnycklar eller skiftnycklar innan maskinen slås på. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av maskinen kan resultera i personskada.

• Sträck dig inte för långt. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av maskinen i oväntade situationer.

• Klä dig på lämpligt sätt. Bär inte löst sittande kläder eller smycken. Håll här och klädsel på avständ från de rörliga delarna. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.

• Om enheter har anslutning för dammuppsamlare och anslutningsmöjligheter, se till att de är anslutna och används på korrekt sätt. Användning av dammuppsamlare kan minska dammrelaterade faror.
• Låt inte vana efter regelbunden användning av apparaten göra att du blir självsäker och ignorerar verktygets säkerhetsprinciper. En vårdslös handling kan orsaka allvarliga personskador inom bråkdelen av en sekund.

MASKINANVÄNDNING OCH SKÖTSEL

• Tvinga inte maskinen. Använd rätt maskin för ditt arbete. En korrekt maskin utför jobbet bättre och säkrare med den hastighet som den designats för.
• Använd inte maskinen om strömbrytaren inte kan slås på eller stängas av. Alla maskiner som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
• Koppla ur kontakten från strömkällan och/eller ta bort batteripaketet, om det är löstagbart, från maskinen innan du utför justeringar, byter tillbehör eller förvarar maskiner. Dessa förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.
• Förvara maskiner som går på tomgång utom räckhåll för barn och låt inte personer som är ovana med apparaten eller dessa instruktioner använda maskinen. Maskiner är farliga i händerna på outbildade användare.
  ■ Underhålla maskiner och tillbehör. Kontrollera efter felinställning eller kärvande rörliga delar, brott på delar och alla andra tillständ som kan påverka funktionen hos maskinen. Om maskinen är skadad ska den repareras före användning. Många olyckor beror på dåligt underhållna maskiner.
• Håll kapmaskiner vassa och rena. Ordentligt underhållna kapmaskiner med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
• Använd maskinen, tillbehör, verktygsbits osv. i enlighet med dessa instruktioner och ta hänsyn till arbetsförhållanden och det arbete som ska utföras. Om maskinen används för andra arbeten än det är avsett för kan det resultera i farliga situationer.
• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor

förhindrar säker hantering och kontroll av maskinen vid oväntade situationer.

ANVÄNDNING OCH SKÖTSEL AV BATTERIDRIVEN MASKIN

■ Ladda endast med den laddare som rekommenderas av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan skapa en risk för brand när den används med ett annat batteripaket.
■ Använd endast maskiner med specifikt designade batteripaket. Användning av andra batteripaket kan medföra risk för personskador och eld.
- När batteripaketet inte används, håll det borta från metallobjekt som t.ex. pappersgem, mynt, nycklar, spikar, skruvar och andra små metallobjekt som kan bilda en anslutning från en batterikontakt till den andra. Kortslutning av batteriets terminaler kan orsaka brännskador eller en brand.
■ Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.
■ Använd inte ett batteripaket eller maskin som skadats eller modifierats. Skadade eller modifierade batterier kan leda till oförutsägbart uppträdande som leder till brand, explosion eller risk för personskador.
■ Utsätt inte batteripaketet eller maskinen för eld eller extrema temperaturer. Exponering av eld eller temperaturer över 130 °C kan orsaka explosion.
- Följ alla laddningsinstruktioner och ladda inte batteripaketet eller maskinen utanför det temperaturområde som anges i instruktionerna.

Felaktig laddning eller vid temperaturer utanför angivet temperaturområde kan skada batteriet och ökar risken för brand.

VIKTIGA SÄKERHETSINSTRUKTIONER

• Undvik farliga miljöer – Använd inte apparater i fuktiga eller våta sluttningar.
  ■ Håll skydden på plats och i fungerande skick.
  ■ Håll händer och fötter borta från skärområdet.
• Minska risken för personskador genom att aldrig använda en stege eller annat ostadigt stöd. Håll aldrig skärenheten ovanför midjehöjd.
• Kontrollera skärenheten med regelbundna och korta intervaller och kontrollera den omedelbart om du upplever en märkbar förändring av beskärningen.

- Du får bäst resultat om du ser till att batteriet laddas på en plats där temperaturen är över 5°C och under 40°C. Förvara inte utomhus eller i fordon.

- Om någon närmar sig dig ska du stoppa motorn och skärenheten.

■ Varna användaren för faran med maskinens kastbenägenhet.

■ Maskinens kastbenägenhet inträffar när det snurrande skärbladet får kontakt med ett objekt som inte kapas omedelbart.

■ Maskinens kastbenägenhet kan vara kraftig nog för att flytta på enheten och/eller användaren i någon riktning, vilket kan leda till att kontrollen över enheten tappas.

■ Maskinens kastbenägenhet kan inträffa utan förvarning om bladet fastnar, stannar eller binds fast.

Det är större risk för maskinens kastbenägenhet i områden där det är svårt att se materialet som beskärs.

- Montera inte skärbladet på en enhet utan korrekt installation av alla nödvändiga delar. Underlåtenhet att använda korrekta delar kan få skärbladet att flyga av och allvarligt skada användaren och/eller åskådare. Kassera skärblad som är böjda, skeva, spruckna, trasiga eller skadade på något sätt. Använd ett vasst blad. Det är större risk för att ett slött skärblad fastnar och kastas.

- Ett fritt roterande skärblad/-tråd kan orsaka personskador när det fortsätter snurra efter att motorn stoppats eller gasreglaget släppts upp. Upprätthåll lämplig kontroll över apparaten tills skärbladet/-tråden har stannat fullständigt.

- Batteridrivna verktyg behöver inte vara anslutna till ett eluttag och är därför alltid redo för användning. Var medveten om eventuella faror även när verktyget inte är igång. Var försiktig när du utför underhåll eller service.

- Tvätta inte av den med en slang; låt inte vatten tränga in i motorn och de elektriska anslutningarna.

- Om en situation som inte beskrivs i bruksanvisningen uppstår, använd försiktighet och gott omdöme. Kontakta EGO kundservice för hjälp.

■ Använd endast med de batteripack och laddare som listas i bild A2.

SPARA DESSA INSTRUKTIONER!

SPECIFIKATIONER

Ingen belastningshastighet 450±5%		rpm
Skärblad ABR2300
Rekommenderad användningstemperatur		0°C - 40°C
Rekommenderad förvaringstemperatur		-20°C - 70°C
Vikt (utan batteripaket) 2,6 kg
Uppmätt ljudeffektnivå L_WA		97,4 dB(A)K= 2,7 dB(A)(PH1400E)
		95,19 dB(A)K= 1,93 dB(A)(PH1420E)
		92 dB(A)K= 3,0 dB(A)(PHX1600)
Ljudtrycksnivå vid operatörens öra L_PA		83 dB(A)K= 2,5 dB(A)(PH1400E)
		81,9 dB(A)K= 2,5 dB(A)(PH1420E)
		85 dB(A)K= 3 dB(A)(PHX1600)
Garanterad ljudeffektnivå L_WA (mätt enligt 2000/14/EG)		100 dB(A)
Värdering av vibration a_h :	Främre hjälphandtag	3,3 m/ s^2 K= 2 m/ s^2 (PH1400E)
		3,06 m/ s^2 K= 1,5 m/ s^2 (PH1420E)
		1,52 m/ s^2 K= 1,5 m/ s^2 (PHX1600)
	Bakre handtag	2,0 m/ s^2 K= 1,5 m/ s^2 (PH1400E)
		2,46 m/ s^2 K= 1,5 m/ s^2 (PH1420E)
		1,71 m/ s^2 K= 1,5 m/ s^2 (PHX1600)

Det deklarerade totala vibrationsvärdet har uppmätts enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.
Det deklarerade totala vibrationsvärdet kan också användas i en preliminär utvärdering av exponeringen.

OBS! Vidrationsutstrålningen under verklig användning av elverktyg kan skilja sig från det deklarerade värdet i vilken verktyget används. För att skydda användaren skall skyddshandskar och hörselskydd användas under faktiska användningsförhållandet.

FÖRPACKNINGSLISTA (BILD A1)

BESKRIVNING

1. Tätningsskruv
2. Växelhus
3. Kniv
4. Glidande lockmontering
5. Skyddsenhet
6. Axel
7. Ändkopp
8. Skiftnyckel
9. Insexnyckel

MONTERING

⚠️ VARNING: Om någon del är skadad eller saknas skall inte denna produkt användas innan delarna ersatts. Användning av denna produkt om den är skadad eller saknar delar kan resultera i allvarliga personskador.
⚠️ VARNING: Försök inte att modifiera denna produkt eller skapa tillbehör som inte rekommenderas för användning med denna maskin. Alla sådana ändringar eller modifieringar är missbruk och kan resultera i allvarliga situationer som kan leda till allvarliga personskador.
⚠️ VARNING: För att förhindra oavsiktlig start som kan orsaka allvarliga personskador skall alltid batteripaketet tas bort från verktyget innan delar monteras.

MONTERA SKYDDET

⚠️ VARNING: Använd alltid handskar vid montering eller utbyte av skyddet. Var försiktig med skärbladet på skyddet och skydda din hand.
⚠️ WARNING: Använd aldrig verktyget utan att skyddet är korrekt på plats. Skyddet måste alltid vara monterat på verktyget för att skydda användaren! När skyddet är fastsatt, försök aldrig att ta bort eller justera det, om utbyte krävs måste det utföras av en kvalificerad servicetekniker!

iLossa och ta bort de två skruvarna från skyddet (bild B), rikta in skyddets monteringshål mot monteringshålen och lås sedan skyddet på axelbasen med de två skruvarna tillsammans med två fjäderbrickor (bild C).

⚠️ WARNING: Se till att skyddet är korrekt fastsatt enligt bild B och C. En omvänd fastsättning är mycket farligt!

ANSLUTA ROTORSKÄRAR-TILLBEHÖRET TILL MOTORENHETEN

Detta rotoskärartillbehör är utvecklat för användning med EGO-motorenhet PH1400E/PH1420E /PHX1600. Se sektionen "MONTERA ETT TILLBEHÖR TILL MOTORENHETEN" i motorenheten PH1400E/PH1420E / PHX1600 bruksanvisning.

ANVÄNDNING

⚠️ VARNING: Bli inte vårdslös bara för att du är bekant med denna produkt. Kom ihåg att oaktsamhet under en bråkdel av en sekund är tillräcklig för att orsaka allvarliga skador.
⚠️ WARNING: Använd inga andra tillsatser eller tillbehör än de som rekommenderas av tillverkaren av denna produkt. Användning av tillbehör eller tillsatser som inte rekommenderas kan resultera i allvarlig personskada.

Du kan använda denna produkt för de tillämpningar som listas nedan:

Klippning: använd för klippning av gräs runt stolpar eller skyddsskenor, väggar, vägbrunnar, staket på trafikerade vägar eller trimning av vegetation på parkeringsplatser.

NOTERA: När rotorskärartillbehöret används, se till att inga främmande föremål kastas iväg som kan utgöra en risk för personer, trasiga fönster, buckla bilar, slitsa staket, riva los trädbark eller orsaka personskador.

⚠️ VARNING: För att undvika allvarliga personskador, använd alltid ögonskydd eller skyddsglasögon vid användning av denna enhet. Använd en ansikts- eller dammask på dammiga platser.

Rensa området som ska beskäras före varje användning. Ta bort alla objekt som t.ex. stenar, krossat glas, spikar, trådar eller ledningar som kan slungas ut eller trasslas in i skärenheten. Se till att inga barn, åskådare eller husdjur är inom området. Håll alla barn, åskådare och husdjur minst 15 meter bort. Det kan fortfarande finnas en risk att föremål slungas mot åskådare. Uppmana åskådare att använda skyddsglasögon. Om någon närmar sig dig, stoppa omedelbart motorn och skärenheten.

EGO

Kontrollera efter skadade/slitna delar före varje användning.

Kontrollera rotorskärartillbehöret, skyddet och loophandtaget och byt ut delar som är spruckna, skeva, böjda eller skadade på något sätt.

Rengör verktyget efter varje användning.

⚠ FÖRSIKTIGHET: Om ventilerna blockeras förhindras luften från att flöda in i motorhöljet, vilket kan resultera i överhettning eller skada på motorn.

■ Använd endast mild tvål och en fuktad trasa för att rengöra verktyget. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Håll alltid luftventilerna på motorhöljet fria från skräp.

UNDERHÅLL

⚠️ VARNING: Vid service ska enbart identiska utbyteskomponenter användas. Inspektera och underhåll verktyget regelbundet. För att garantera en säker och pålitlig användning måste alla reparationer utföras av en kvalificerad servicetekniker.

⚠️ VARNING: Batteridrivna verktyg behöver inte vara anslutna till ett eluttag och är därför alltid redo för användning. För att förhindra allvarliga personskador, vidta extra försiktighet och omsorg vid underhåll, service eller när skärenhet eller andra tillbehör byts ut.

⚠️ VARNING: För att förhindra allvarliga personskador, koppla ur batterikontakten från uttaget före service, rengöring, ändring av monterade tillbehör och borttagning av material från enheten.

BYTA ROTORSKÄRARBLADET

⚠️ WARNING: Om bladet lossnar efter att det satts på plats eller om bladet är kraftigt slitet, byt omedelbart bladet. Använd aldrig en trimmer med löst eller ineffektivt skärtillbehör.

Lär känna ROTORSKÄRAR-huvudet såsom bild D1 visar.

D-1 Axelkopp D-2 Övre blad
D-3 Undre blad D-4 Stödkopp
D-5 Bricka D-6 Glidskål
D-7 Mutter

1. Placera växelhöljet för ROTORSKÄRAR-huvudet mot en fast yta. Kläm fast det över och nedre bladet med tvingar eller i ett skruvstäd, använd sedan en skiftnyckel för att lossa muttern (bild D2).

2. Ta bort muttern, glidskålen, brickan, stödkoppen, nedre bladet. övre bladet och axelkoppen i sekvens såsom visas i bild D1.

3. Innan de nya bladen installeras, placera axelkoppen på axeln (bild D3). Placera det övre bladet med stora hexagonal hålet på axeln med ytan med skriften "EGO" logotypen riktad mot växellådshöljet (bild D4), placera sedan ned undre bladet med lilla hexagonala hålet på axeln med ytan med skriften EGO" logotypen riktad mot operatören (bild D5).

NOTERA: Se till att de hexagonala hålen på bladen och hexagon axeln passar på plats. I annat fall om bladen monteras i motsatt ordning kan inte ROTORSKÄRARTILLBEHÖRET arbeta korrekt och kommer att skada bladen.

1. Följ sekvensen som visas i bild D1 för att återmontera dem.

SMÖRJA VÄXELLÅDSHÖLJET

För bästa drift och längre livslängd, smörj växellådshöljet med specialfett (4-5g varje gång) efter var 50:e timmes drift.

Specialfettet skall uppfylla följande krav.

1. Tillhör DIN51818: NLGI-1 konpenetreringsgrad.

2. Esterbaserat fett.

3. Excellent lågtemperaturstart, EP, mekanisk skjuvning, friktionsmotständskraftig och oxideringsstabila egenskaper.

4. Drifttemperatur måste vara -40\~180°C. Ta bort batterikontakten och tätningsskruven. Smörj växelhöljet genom oljehålet.

⚠️ VARNING: Smörj inte medan verktyget fortfarande är anslutet till batteriet eller körs.

RENGÖRA ENHETEN

■ Rengör enheten med en fuktad trasa och ett milt rengöringsmedel.
■ Använd inte starka rengöringsmedel på plasthöljet eller handtaget. De kan skadas av vissa aromatiska oljor som t.ex. tall och citron, samt av lösningsmedel som t.ex. fotogen Fukt kan även utgöra en risk för elektriska stötar. Torka bort fukt med en mjuk och torr trasa.

FÖRVARA ENHETEN

■ Rengör verktyget noga innan förvaring.
■ Förvara enheten på en torr, välventilerad plats, inlåst eller högt upp, utom räckhåll för barn. Förvara inte enheten på eller i anslutning till gödningsmedel, bensin eller andra kemikalier.

■ Använd ett transportskydd för metallskärbladen vid transport och förvaring.
■ Skydda miljön

Kasta inte elektrisk utrustning, använt batteri och laddare i hushållssoporna! Ta denna produkt till en auktoriserad återvinnare och gör den tillgänglig för separat insamling. Elektriska verktyg måste returneras till en miljöanpassad återvinningsanläggning.

FELSÖKNING

PROBLEM	ORSAK LÖSNING
OTORSKÄRAREN startar inte.	■ Batteripaketet är inte korrekt anslutet till motorenheten.■ Batteriet är helt tömt.■ Startspärren och avtryckaren trycks inte in samtidigt.	■ Anslut batteripaketet till motorenheten.■ Ladda batteripaketet med en EGO-laddare som listas i denna bruksanvisning.■ Tryck in startspärren och håll den nertryckt, tryck sedan in avtryckaren för att slå på enheten.
ROTORSKÄRAREN stoppas vid beskärning.	■ Motorn är överbelastad.■ Batteripaketet är för varmt.■ Batteripaketet är fränkopplat från verktyget.	■ Motorn hämtar igen sig när belastningen har tagits bort. För kontinuerligt arbete bör du minska belastningen på ROTORSKÄRAREN och undvika djup bearbetning, gör istället progressivt djupare nedskärningar.■ Låt batteripaketet svalna naturligt eller använd luftblås för att skynda på kylningen.■ Återanslut batteripaketet.

GARANTI

EGO GARANTIPOLICY

Besök webbsidan egopowerplus.eu för fullständiga villkor för EGO garantipolicy.

LUE KAIKKI OHJEET!

LUE KÄYTTÖOPAS
