RTA2300 - Multifunkčné náradie EGO - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma RTA2300 EGO vo formáte PDF.
| Typ produktu | Rotocut nástavec pre multifunkčné kroviny |
| Značka | EGO |
| Model | RTA2300 |
| Hmotnosť (bez batérie) | 2,6 kg |
| Voľnobežné otáčky | 450 ot/min (±5%) |
| Čepeľ | Model ABR2300 (horná a spodná čepeľ) |
| Kompatibilita s motorovou jednotkou | EGO PH1400E, PH1420E, PHX1600 |
| Napájanie | Lítium-iónová batéria (cez kompatibilnú motorovú jednotku) |
| Zaručená hladina akustického výkonu | 100 dB(A) |
| Odporúčaná prevádzková teplota | 0 °C až 40 °C |
| Odporúčaná skladovacia teplota | -20 °C až 70 °C |
| Hlavné použitie | Rezanie trávy okolo stĺpikov, okrajov, múrov, zábradlí, parkovísk |
| Bezpečnostné zariadenia | Odobrateľný ochranný kryt, bezpečnostná poistka, automatické zastavenie pri preťažení |
| Údržba | Mazanie prevodovej skrine každých 50 hodín; čistenie vlhkou handričkou a jemným mydlom |
| Náhradné diely | Čepele ABR2300, ochranný kryt, kĺzavá miska, matica, podložka, nosný kotúč čepele, kryt hriadeľa |
| Záruka | Pozrite si egopowerplus.eu pre podmienky |
Často kladené otázky - RTA2300 EGO
Otázky používateľov k RTA2300 EGO
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Multifunkčné náradie vo formáte PDF zadarmo! Nájdite svoj návod RTA2300 - EGO a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. RTA2300 značky EGO.
NÁVOD NA OBSLUHU RTA2300 EGO

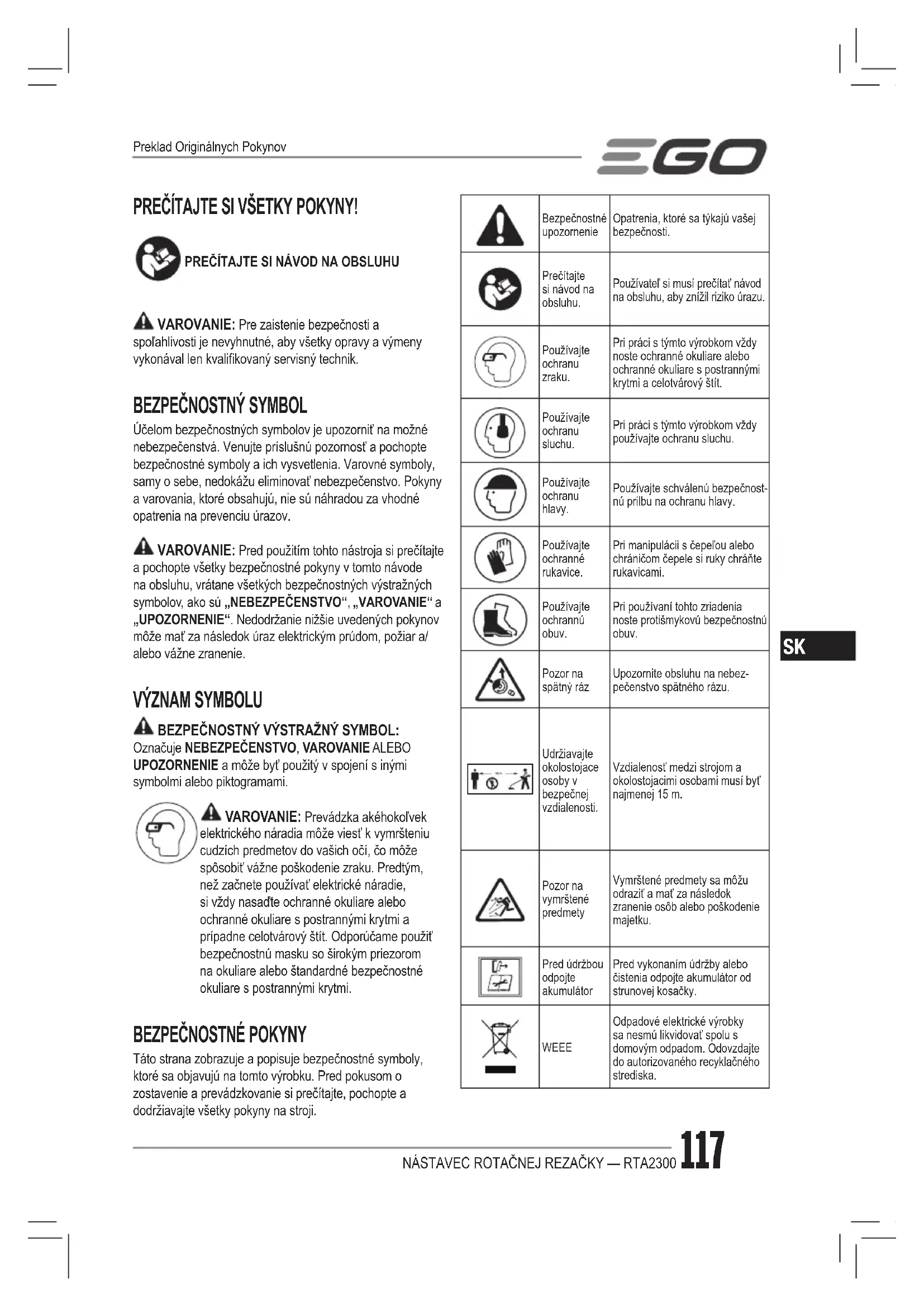

SK Nástavec rotačnej rezačky 117
⚠️ VAROVANIE: Pre zaistenie bezpečnosti a spoľahlivosti je nevyhnutné, aby všetky opravy a výmeny vykonával len kvalifikovaný servisný technik.
BEZPEČNOSTNÝ SYMBOL
Účelom bezpečnostných symbolov je upozornit' na možné nebezpečenstvá. Venujte prislušnú pozornosť a pochopte bezpečnostné symboly a ich vysvetlenia. Varovné symboly, samy o sebe, nedokážu eliminovať nebezpečenstvo. Pokyny a varovania, ktoré obsahujú, nie sú náhradou za vhodné opatrenia na prevenciu úrazov.
⚠️ VAROVANIE: Pred použitím tohto nástroja si prečitajte a pochopte všetky bezpečnostné pokyny v tomto návode na obsluhu, vrátane všetkých bezpečnostných výstražných symbolov, ako sú „NEBEZPEČENSTVO“, „VAROVANIE“ a „UPOZORNENIE“. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/ alebo vážne zranenie.
VÝZNAM SYMBOLU
BEZPEČNOSTNÝ VÝSTRAŽNÝ SYMBOL: Označuje NEBEZPEČENSTVO, VAROVANIE ALEBO UPOZORNENIE a môže byť použitý v spojení s inými symbolmi alebo piktogramami.
VAROVANIE: Prevádzka akéhokol'vek elektrického náradia môže viest' k vymršteniu cudzích predmetov do vašich očí, čo môže spôsobit' vážne poškodenie zraku. Predtým, než začnete použivať elektrické náradie, si vždy nasad'te ochranné okuliare alebo ochranné okuliare s postrannými krytmi a pripadne celotvárový štit. Odporúčame použiť bezpečnostnú masku so širokým priezorom na okuliare alebo štandardné bezpečnostné okuliare s postrannými krytmi.
BEZPEČNOSTNÉ POKYNY
Táto strana zobrazuje a popisuje bezpečnostné symboly, ktoré sa objavujú na tomto výrobku. Pred pokusom o zostavenie a prevádzkovanie si prečítajte, pochopte a dodržiavajte všetky pokyny na stroji.
 | Bezpečnostné upozornenie | Opatrenia, ktoré sa týkajú vašej bezpečnosti. |
 | Prečítajte si návod na obsluhu. | Používatel' si musí prečítať návod na obsluhu, aby znížil riziko úrazu. |
 | Používajte ochranu zraku. | Pri práci s týmto výrobkom vždy noste ochranné okuliare alebo ochranné okuliare s postrannými krytmi a celotvárový štit. |
 | Používajte ochranu sluchu. | Pri práci s týmto výrobkom vždy používajte ochranu sluchu. |
 | Používajte ochranu hlavy. | Používajte schválenú bezpečnostnú prilbu na ochranu hlavy. |
 | Používajte ochranné rukavice. | Pri manipulácii s čepeľou alebo chráničom čepele si ruky chráňte rukavicami. |
 | Používajte ochrannú obuv. | Pri používaní tohto zriadenia noste protišmykovú bezpečnostnú obuv. |
 | Pozor na spätný ráz | Upozornite obsluhu na nebezpečenstvo spätného rázu. |
 | Udržiavajte okolostojace osoby v bezpečnej vzdialenosti. | Vzdialenosť medzi strojom a okolostojacimi osobami musí byť najmenej 15 m. |
 | Pozor na vymrštené predmety | Vymrštené predmety sa môžu odrazil' a mat' za následok zranenie osób alebo poškodenie majetku. |
 | Pred údržbou odpojte akumulátor | Pred vykonaním údržby alebo čistenia odpojte akumulátor od strunovej kosačky. |
 | WEEE | Odpadové elektrické výrobky sa nesmů likvidovať spolu s domovým odpadom. Odovzdajte do autorizovaného recyklačného strediska. |
 | Hluk | Garantovaná hladina akustického výkonu. Emisie hluku do prostredia podľa smernice Európskeho spoločenstva. |
 | CE | Tento výrobok je v súlade s platnými smernicami ES. |
 | UKCA | Tento výrobok je v súlade s príslušnou britskou legislatívou. |
| VVolt Napätie | ||
| n_0 | Rýchlost' bez zaťaženia | Rýchlost' otáčania, bez záťaže |
| min-1 | Za minútu Otáčky za minútu | |
 | Jednosmerný prúd | Typ alebo charakteristika prúdu |
| kg Kilogram Hmotnost' | ||
VŠEOBECNÉ BEZPEČNOSTNÉ UPOZORNENIA TÝKAJÚCE SA STROJA
⚠️ VAROVANIE: Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a špecifikácie dodané s týmto strojom. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar al/ alebo vážne zranenie.
ODLOŽTE SI VŠETKY VAROVANIA A POKYNY PRE BUDÚCE POUŽITIE.
Pojem „stroj“ v upozorneniach sa vzťahuje na stroj napájaný zo siete (so šnúrou) alebo na stroj napájaný z akumulátora (bezšnúrový).
BEZPEČNOST PRACOVNÉHO PRIESTORU
■ Udržiavajte pracovisko čisté a dobre osvetlené. Neporiadok alebo tmavé miesta spôsobujú nehody.
■ Nepoužívajte stroje vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Stroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary.
- Pri používaní stroja udržiavajte deti a okolostojace osoby mimo pracoviska. Rozptylovanie pozornosti môže viest' ku strate kontroly.
ELEKTRICKÁ BEZPEČNOST
■ Zástrčka stroja musí zodpovedať elektrickej
zásuvke. Nikdy a žiadnym spôsobom nemodifikujte zástrčku. Nepoužívajte žiadne rozbočovacie zástrčky s uzemneným strojom. Neupravené zástrčky a vhodné zásuvky obmedzia nebezpečenstvo úrazu elektrickým prúdom.
- Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Dochádza k zvýšeniu rizika úrazu elektrickým prúdom, ak je vaše telo uzemnené.
■ Neprevádzkujte stroj v daždi alebo vo vlhkom prostredí. Voda vstupujúca do stroja môže zvýšiť riziko úrazu elektrickým prúdom alebo poruchy, ktorá by mohla mať za následok zranenie osôb.
■ Nepoužívajte kábel nesprávnym spôsobom. Nikdy nepoužívajte kábel na nosenie, t'ahanie alebo odpájanie stroja. Udržujte kábel v dostatočnej vzdialenosti od zdrojov tepla, oleja, ostrých hrán alebo pohyblivých častí. Poškodená alebo zamotaná šnúra zvyšuje riziko zasiahnutia elektrickým prúdom. - Ak sa chystáte stroj použit' v exteriéroch, použite výhradne predlžovaciu šnúru vhodnú na použitie v exteriéroch. Použitie šnúry vhodnej pre použitie v exteriéroch znižuje riziko úrazu elektrickým prúdom.
■ Ak je používanie stroja vo vlhkom prostredí nevyhnutné, použite napájanie chránené prerušovačom obvodu uzemnenia (GFCI). Použitie GFCI znižuje riziko úrazu elektrickým prúdom.
OSOBNÁ BEZPEČNOST
■ Buděte pozorní, sledujte to, čo robíte a používajte zdravý rozum pri práci so strojom. Nepoužívajte stroj, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvílková nepozornosť pri práci so strojmi môže mat za následok vážne zranenie.
- Používajte osobné ochranné pomôcky. Vždy používajte ochranu očí. Ochranné prostriedky ako respirátor, protišmyková bezpečnostná obuv, prilba alebo chrániče sluchu použité za vhodných podmienok znižujú nebezpečenstvo zranenia.
■ Zabráňte neúmyselnému uvedeniu do prevádzky. Pred pripojením k zdroju napájania a/alebo akumulátoru, pri zdvíhaní alebo prenášaní stroja sa uistite, že prepínač je vo vypnutej polohe. Prenášanie strojov s prstom na vypínači alebo zapájanie strojov, ktoré majú vypínač zapnutý, môže viest' k nehodám.
- Pred spustením stroja vždy odstráňte nastavovací klůč alebo náradie. Klůč alebo náradie, ktoré necháte pripevnené k otáčajúcej sa časti stroja, môže spôsobit' zranenie osôb.
■ Nenakláňajte sa. Pri práci vždy dodržujte správny postoj a rovnováhu. To umožňuje lepšiu ovládatel'nosť stroja v nečakaných situáciách.
■ Noste vhodné oblečenie. Nenoste šperky alebo voľný odev. Udržujte vlasy a oblečenie mimo dosah pohybujúcich sa častí. Voľný odev, šperky alebo dlhé vlasy môžu byť zachytené pohybujúcimi sa dielmi.
■ Pokial' je náradie vybavené zariadením na zachytávanie prachu a úlomkov materiálu, skontrolujte, či je k náradiu správne pripevnené.
Použitie odsávania prachu môže znížit nebezpečenstvo, ktoré súvisí s prachom.
■ Nedovol'te, aby ste sa po získaní skúseností častým používaním stroja stali neobozretnými a ignorovali zásady bezpečnosti. Nedbalá činnosť môže spôsobit' vážne zranenie za zlomok sekundy.
POUŽÍVANIE A STAROSTLIVOSŤ O STROJ
■ Netlačte na stroj silou. Použite správny stroj pre vašu aplikáciu. Stroj bude pracovať lepšie a bezpečnejšie pri rýchlosti, na ktorú bol navrhnutý.
■ Nepoužívajte stroj, ak sa nedá zapnút' a vypnút' použitím vypínača. Stroj, ktorý sa nedá ovládat' vypínačom, je nebezpečný a musí sa opravit'.
■ Pred akýmikoľvek úpravami, výmenou príslušenstva alebo uskladnením stroja odpojte zástrčku od zdroja napájania a/alebo vyberte zo stroja akumulátor, ak je odpojitelný. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia stroja.
■ Nečinný stroj skladujte mimo dosahu detí a nedovol'te osobám, ktoré nie sú oboznámené so strojom alebo s týmto návodom, aby stroj obsluhovali. Stroje sú v rukách nevyškolených používateľov nebezpečné.
■ Vykonávajte údržbu strojov a príslušenstva. Kontrolujte nastavenie pohyblivých častí, poškodenie dielov a akékol'vek d'alšie okolnosti, ktoré môžu mať vplyv na funkciu stroja. Ak je poškodený, nechajte ho pred použitím opravít'. Mnoho nehôd spôsobujú zle udržiavané stroje.
■ Rezacie stroje udržujte ostré a čisté. Starostlivo ošetrované rezacie stroje s ostrými čepel'ami menej pravdepodobne uviaznu a jednoduchšie sa ovládajú.
■ Používajte stroj, príslušenstvo, nadstavce apod. podľa týchto pokynov a rešpektujte pritom pracovné podmienky a vykonávanú činnost'.
Použitie stroja na iné ako určené účely môže viest' k nebezpečným situáciám.
■ Udržujte rukoväte a uchopovacie plochy suché, čisté, bez oleja a maziva. Klzké držadlá a uchopovacie
plochy neumožňujú bezpečnú manipuláciu so strojom a jeho ovládanie v nečakaných situáciách.
POUŽÍVANIE A STAROSTLIVOSŤ O AKUMULÁTOROVÝ STROJ
Nabíjajte len pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ batérie, môže predstavovať pri nabíjaní iného typu batérie nebezpečenstvo.
■ Používajte stroje a s výslovne určenými akumulátormi. Použitie iných typov akumulátorov môže spôsobit’ riziko úrazu a požiaru.
■ Ak sa akumulátor nepoužíva, držte ho mimo iných kovových predmetov, ako sú sponky, mince, klúče, klince, skrutkovače alebo iné malé kovové predmety, ktoré by mohli navzájom prepojit kontakty akumulátora. Skratovanie kontaktov akumulátora môže spôsobit popáleniny alebo požiar.
■ Za nevhodných podmienok môže z akumulátora unikať kvapalina. Zabráňte kontaktu. Pri náhodnom kontakte opláchnite vodou. Pri zasiahnutí očí vyhl'adajte lekársku pomoc. Unikajúca kvapalina z akumulátora môže spôsobit' podráždenie pokožky alebo popáleniny.
■ Nepoužívajte akumulátor alebo stroj, ktoré sú poškodené alebo upravené. Poškodené alebo upravené batérie mat nepredvídateľné chovanie, ktoré môže viest k požiaru, výbuchu alebo nebezpečenstvu poranenia.
■ Nevystavujte akumulátor ani stroj ohňu alebo nadmernej teplote. Pri vystavení ohňu alebo teplote nad 130 °C môže dôjst' k výbuchu.
Dodržujte všetky pokyny pre nabíjanie a nenabíjajte akumulátor alebo stroj mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo stanovený rozsah môže poškodit' akumulátor a zvýšiť riziko požiaru.
- Vyhnite sa nebezpečným prostrediam - Nepoužívajte spotrebič na vlhkom alebo mokrom svahu.
■ Majte chrániče nasadené a vo funkčnom stave.
■ Udržujte ruky a nohy v bezpečnej vzdialenosti od rezacieho priestoru.
■ Za účelom zníženia rizika zranenia nikdy nepracujte na rebríku alebo na inom nestabilnom podklade. Nikdy nedržte rezaciu jednotku nad úrovňou pásu.
■ Počas prevádzky kontrolujte rezaciu jednotku v pravidelných krátkych intervaloch, alebo ihned', ak vznikne nápadná zmena v charakteristike rezania.
■ Pre dosiahnutie najlepších výsledkov je potrebné akumulátory nabíjať na mieste, kde je teplota vyššia ako 5°C a nižšia ako 40°C. Neskladujte akumulátory vonku alebo vo vozidlách.
■ Ak sa k vám niekto blíži, ihned' vypnite motor a rezaciu jednotku.
■ K spätnému rázu môže dôjst' pri kontakte otáčajúcej sa čepele s objektom, ktorý nie je okamžite prerezaný.
■ Spätný ráz môže byť dost’ silný, aby spôsobil pohyb pristroja a/alebo použivatel’a v l’ubovoľnom smere a môže tiež viest’ k strate kontroly nad prístrojom.
■ K spätnému rázu môže dôjst' bez varovania, ak sa čepel' zadrhne, zastaví alebo zasekne.
■ Spätný ráz je pravdepodobnejší v oblastiach, kde je náročné vidieť rezaný materiál.
■ Nepripájajte žiadnu čepel' na prístroj bez správnej inštalácie všetkých potrebných dielov. Ak sa nepoužijú správne diely, môže dôjst' k odleteniu čepele a vážnemu poraneniu obsluhy a/alebo okolostojacich osôb. Vyhod'te čepele, ktoré sú ohnuté, zdeformované, popraskané, rozbité alebo inak akokoľvek poškodené. Používajte ostré čepele. Tupá čepel' sa skôr zadrhne a odskočí.
■ Voľnobežná čepel'/struna môže spôsobit' zranenie, ked' sa d'alej otáča potom, čo je motor zastavený alebo spúšť uvoľnená. Dodržujte náležitú kontrolu, pokial' čepel'/struna celkom nezastaví svoje otáčanie.
Nástroje na batérie nemusia byť zapojené do elektrickej zásuvky; preto sú vždy v prevádzkovom stave. Budťe si vedomí možných rizík, aj ked' sa nástroj nepoužíva. Budťe opatrní pri vykonávaní údržby alebo servisu.
■ Neumývajte s hadicou; zabráňte tomu, aby sa voda dostala do motora a elektrických prípojok.
■ Ak sa vyskytnú situácie, ktoré nie sú zahrnuté v tomto návode, dávajte pozor a použite zdravý úsudok. Obrát'te sa na zákaznícke servisné stredisko EGO pre pomoc.
■ Používajte iba s akumulátormi a nabíjačkami, ktoré sú uvedené na obr. A2.
ODLOŽTE SI TIETO POKYNY!
TECHNICKÉ ÚDAJE
| Rýchlost' naprázdno | 450 ± 5 %ot./min. | |
| Strižná lišta ABR2300 | ||
| Odporúčaná prevádzková teplota 0°C - 40°C | ||
| Odporúčaná skladovacia teplota - 20°C ~ 70°C | ||
| Hmotnost' (bez akumulátora) 2,6 kg | ||
| Nameraná hladina akustického výkonu L_WA | 97.4 dB(A)K= 2.7 dB(A)(PH1400E) | |
| 95.19 dB(A)K= 1.93 dB(A)(PH1420E) | ||
| 92 dB(A)K= 3.0 dB(A)(PHX1600) | ||
| Hladina akustického tlaku na uši obsluhy L_PA | 83 dB(A)K= 2.5 dB(A)(PH1400E) | |
| 81.9 dB(A)K= 3 dB(A)(PH1420E) | ||
| 85 dB(A)K= 3 dB(A)(PHX1600) | ||
| Garantovaná hladina akustického výkonu L_WA (meraná podľa 2000/14/ES) | 100 dB(A) | |
| Ohodnote-nie vibrácií a_h : | Predná pomocná rukovát' | 3.3 m/s2K= 2 m/s2(PH1400E) |
| 3.06 m/s2K= 1.5 m/s2(PH1420E) | ||
| 1.52 m/s2K= 1.5 m/s2(PHX1600) | ||
| Zadná rukovát' | 2.0 m/s2K= 1.5 m/s2(PH1400E) | |
| 2.46 m/s2K= 1.5 m/s2(PH1420E) | ||
| 1.71 m/s2K= 1.5 m/s2(PHX1600) | ||
■ Deklarovaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže sa použit na vzájomné porovnanie jednotlivých náradí;
■ Uvádzaná celková hodnota vibrácie sa môže použit' aj na predbežný odhad expozície.
POZNÁMKA: Emisia vibrácií pri skutočnom používaní náradia sa môže odlišovať od deklarovanej hodnoty, pri akej sa nástroj používa; Za účelom ochrany obsluhy má používateľ v skutočných podmienkach použitia nosit’ rukavice a ochranu sluchu.
OBSAH BALENIA (OBR. A1)
POPIS
ZOZNÁMTE SA S NÁSTAVCOM ROTAČNEJ REZAČKY (obr. A1)
- Tesniaca skrutka
- Prevodová skriňa
- Čepel'
- Zostava posuvného krytu
- Zostava chrániča
- Hriadel
- Koncový uzáver
- Klúč
- Imbusový klúč
MONTÁŽ
⚠️ VAROVANIE: Ak akýkol'vek diel chýba, alebo je poškodený, nepoužívajte tento výrobok, kým nie sú vymenené diely. Ak používate tento výrobok s poškodenými alebo chýbajúcimi časťami, môže dôjst k vážnemu zraneniu.
⚠️ VAROVANIE: Nepokúšajte sa upravovat' tento výrobok alebo vytvorit' príslušenstvo, ktoré nie je odporúčané na použitie s týmto strojom. Každá takáto zmena alebo modifikácia sa považuje za zneužitie a môže spôsobit' nebezpečný stav, ktorý vedie k možnému vážnemu zraneniu.
VAROVANIE: Pri montáži dielov vždy vyberte akumulátor zo stroja, aby ste zabránili náhodnému spusteniu, ktoré by mohlo spôsobit' vážne zranenia.
MONTÁŽ CHRÁNIČA
VAROVANIE: Pri montáži alebo výmene chrániča vždy používajte rukavice. Dajte si pozor na ostré hrany na chrániči a chráněte si ruky pred porezaním.
⚠️ VAROVANIE: Nikdy nepoužívajte náradie bez nasadeného ochranného krytu. Chránič musí byt' vždy na nástroji pre ochranu používateľa! Ked' je chránič pripevnený, nikdy sa nepokúšajte ho odobrat' alebo upravit'. Ak je nutná výmena, nechajte ju vykonat' oprávnenému servisnému technikovi!
Uvoľnite a odstráňte dve skrutky z chrániča (obr. B), zarovnajte montážne otvory chrániča s montážnymi otvormi a následne pripevnite chránič na základňu hriadeľa pomocou dvoch skrutiek, spolu s dvomi pružnými podložkami (obr. C).
VAROVANIE: Zabezpečte, aby bol chránič pripevnený podľa obr. B a C. Akékoľvek opačné upevnenie spôsobí velké nebezpečenstvo!
PRIPOJENIE NÁSTAVCA ROTAČNEJ REZAČKY NA POHONNÚ HLAVU
Tento nástavec rotačnej rezačky je určený na použitie s pohonnou hlavou EGO PH1400E/PH1420E /PHX1600. Pozrite si časť „INŠTALÁCIA NÁSTAVCA NA POHONNÚ HLAVU“ v návode na obsluhu pohonnej hlavy PH1400E/PH1420E /PHX1600.
OBSLUHA
⚠️ VAROVANIE: Nedovol'te, aby znalost' tohto výrobku spôsobila vašu neopatrnost'. Pamätajte na to, že aj chvíľková neopatrnost' stačí na to, aby spôsobila vážny úraz.
⚠️ VAROVANIE: Nepoužívajte žiadne doplnky alebo príslušenstvo, ak ho neodporúča výrobca uvedeného výrobku. Používanie nástavcov alebo príslušenstva, ktoré nie je odporúčané, môže viest' k vážnemu zraneniu osôb.
Tento výrobok môžete použit' na tieto uvedené účely:
Kosenie: slúži sa na kosenie trávy okolo stípov alebo ochranného zábradlia, okrajov stien, cestných obrubníkov, zábran pri cestách alebo na orezávanie vegetácie na parkoviskách.
POZNÁMKA: Pri používaní nástavca rotačnej rezačky zabezpečte, aby nedochádzalo k vymršťovaniu akýchkol’vek predmetov, nakol’ko to predstavuje veľké riziko: rozbité okná, poškodenie karosérií automobilov, roztrhnutie plotov, poškodenie kôry stromov alebo zranenie osôb.
POUŽITIE NÁSTAVCA ROTAČNEJ REZAČKY S POHONNOU HLAVOU
VAROVANIE: Aby nedošlo k vážnemu zraneniu, noste okuliare alebo ochranné okuliare po celú dobu používania prístroja. V prašnom prostredí používajte masku alebo masku proti prachu.
Pred každým použitím vyčistite oblast', ktorá má byt' kosená. Odstráňte všetky predmety, ako sú kamene, rozbité sklo, klince, drôty alebo šnúry, ktoré môžu byt' vymrštené alebo môžu uviaznut' v stroji. Zabráňte prístupu det'om, prítomným osobám a domácim zvieratám. Všetky deti, prizerajúce sa osoby a zvieratá sa musia zdržiavať vo vzdialenosti
三GO
najmenej 15 metrov; stále ešte môže existovat' riziko vymrštenia predmetov na prizerajúce sa osoby. Okolostojace osoby by mali mat' ochranu očí. Ak sa približujú, okamžite zastavte motor a rezné príslušenstvo.
Pred každým použitím skontrolujte, či nie sú poškodené/opotrebované diely.
Skontrolujte nástavec rotačnej rezačky, chránič, rukovát a vymeňte diely, ktoré sú prasknuté, zdeformované, ohnuté alebo inak poškodené.
⚠ UPOZORNENIE: Prekážky vo vetracích otvoroch bránia prívodu vzduchu do krytu motora, čoho následkom je prehriatie alebo poškodenie motora.
■ Používajte iba mydlový roztok a vlhkú handričku na čistenie náradia. Zabráňte preniknutiu akejkol'vek kvapaliny do vnútorných častí náradia. Nikdy neponárajte žiadnu časť náradia do kvapaliny.
■ Vždy udržiavajte vetracie otvory v kryte motora bez nečistôt.
ÚDRŽBA
⚠️ VAROVANIE: Pri servise používajte iba identické náhradné diely. Pravidelne kontrolujte a udržiavajte nástroj. Pre zaistenie bezpečnosti a spoľahlivosti je nevyhnutné, aby všetky opravy vykonával len kvalifikovaný servisný technik.
⚠️ VAROVANIE: Nástroje na batérie nemusia byť zapojené do elektrickej zásuvky; preto sú vždy v prevádzkovom stave. Aby nedošlo k vážnemu zraneniu, prijmite osobitné opatrenia a pozornosť pri vykonávaní údržby, opravy alebo výmene rezacieho alebo iného príslušenstva.
VAROVANIE: Aby nedošlo k vážnemu zraneniu, pred vykonávaním údržby, čistením, výmenou príslušenstva alebo odstraňovaním materiálu zo zariadenia vytiahnite prípojku akumulátora zo zásuvky.
VÝMENA ČEPELE ROTAČNEJ REZAČKY
⚠️ VAROVANIE: Ak sa čepele po upevnení na svoje miesto uvoľnia alebo sú veľmi opotrebované, okamžite ich vymeňte. Nikdy nepoužívajte nástroj s volným alebo neúčinným rezacím príslušenstvom.
Zoznámte sa s hlavicou ROTAČNEJ REZAČKY podľa zobrazenia na obr. D1.
| D-1 Manžeta hriadeľa D-2 Vrchná čepel' | |
| D-3 Spodná čepel' D-4 Podporná manžeta | |
| D-5 Podložka D-6 Klzná miska | |
| D-7 Matica | |
- Položte prevodovú skriňu hlavice ROTAČNEJ REZAČKY na pevnú podložku pre podporu. Upnite vrchné a spodné čepele pomocou klieští alebo zveráka a potom pomocou klůča uvoľnite maticu (obr. D2).
- Maticu, klznú misku, podložku, podpernú manžetu, spodnú čepel', vrchnú čepel' a manžetu hriadeľa odoberte postupne, ako je to znázornené na obr. D1.
- Pred inštaláciou nových čepelí položte manžetu hriadel'a na hriadel' (obr. D3). Nasad'te vrchnú čepel's veľkým šest'hranným otvorom na hriadel's vytlačeným logom „EGO“ otočeným smerom k prevodovej skrini (obr. D4), potom nasad'te spodnú čepel's malým šest'hranným otvorom na hriadel's vytlačeným logom „EGO“ smerujúcim k obsluhe (obr. D5).
POZNÁMKA: Uistite sa, či šesthranné otvory na čepeliach dosadajú na osadenie šesthranného hriadeľa. V opačnom prípade, keď sú čepele namontované opačne, nástavec rotačnej rezačky nemôže správne fungovať a poškodí ich.
- Postupujte podľa poradia znázorneného na obr. D1 a znovu ich zložte.
MAZANIE PREVODOVEJ SKRINE
Pre najlepšiu prevádzku a dlhšiu životnosť mažte prevodovú skriňu špeciálnym mazivom (zakaždým približne 4-5 g) po každých 50 hodinách prevádzky.
Špeciálne mazivo musí splňat' nasledujúce požiadavky.
- Patrí do DIN51818: Stupeň kuželovej penetrácie NLGI-1.
- Esterové základné mazivo.
- Vynikajúce spúšt'anie pri nízkych teplotách, EP, mechanický strih, odolnost' proti oderu a vlastnosti oxidativnej stability.
- Prevádzková teplota musí byť od - 40 do 180°C. Odpojte zástrčku akumulátora a tesniacu skrutku. Mažte prevodovú skriňu cez otvor na olej.
⚠️ VAROVANIE: Mazanie nevykonávajte, keď je nástroj stále pripojený na akumulátor alebo je v prevádzke.
ČISTENIE PRÍSTROJA
■ Prístroj čistite vlhkou handrou a jemným saponátom.
■ Nepoužívajte žiadne silné čistiace prostriedky na plastovom kryte alebo rukoväti. Môžu byť poškodené určitými aromatickými olejmi, ako je borovica a citrón, a rozpúšťadlami, ako je petrolej. Vlhkost' môže tiež spôsobit' nebezpečenstvo úrazu elektrickým prúdom. Akúkolívek vlhkost' poutierajte mäkkou a suchou handrou.
USKLADNENIE PRÍSTROJA
■ Pred uložením prístroj dôkladne vyčistite.
- Prístroj skladujte na suchom a dobre vetranom uzamknutom alebo vyvýšenom mieste mimo dosahu detí. Prístroj neskladujte v blízkosti hnojív, benzínu alebo iných chemikálií.
■ Počas prepravy a skladovania používajte prepravný kryt na kovové čepele.
Ochrana životného prostredia
| PROBLÉM | PRÍČINA RIEŠENIE | |
| ROTAČNÁ REZAČKA sa nespustí. | Akumulátor nie je správne pripojený na pohonnú hlavu.Akumulátor je vybitý.Poistná páčka a spínač nie sú súčasne stlačené. | Pripojte akumulátor na pohonnú hlavu.Nabite akumulátor pomocou nabíjačiek EGO, ktoré sú uvedené v tomto návode na obsluhu.Zatlačte poistnú páčku a podržte ju, potom stlačte spínač pre zapnutie nástroja. |
| ROTAČNÁ REZAČKA sa zastaví pri rezaní. | Motor je pret'ažený.Akumulátor je príliš horúci.Akumulátor je odpojený od nástroja. | Motor sa zotaví po odstránení záťaže. Pre nepretržitú prácu znížte zaťaženie ROTAČNEJ REZAČKY a vyhýbajte sa hlbokému orezávaniu. Miesto toho robte postupné orezávanie.Nechajte akumulátor prirodzene vychladnút, alebo zrýchlite chladenie prúdiacim vzduchom.Znovu pripojte akumulátor. |
ZÁRUKA
SK
ZÁRUČNÁ POLITIKA EGO
Navštívte webové stránky egopowerplus.eu pre úplné podmienky záručnej politiky spoločnosti EGO.
