Тип продукт	Роторен нож за многофункционален тример
Марка	EGO
Модел	RTA2300
Тегло (без батерия)	2,6 кг
Скорост на празен ход	450 об/мин (±5%)
Нож	Модел ABR2300 (горен и долен нож)
Съвместимост с двигателен блок	EGO PH1400E, PH1420E, PHX1600
Захранване	Литиево-йонна батерия (чрез съвместим двигателен блок)
Гарантирано ниво на акустична мощност	100 dB(A)
Препоръчителна работна температура	0 °C до 40 °C
Препоръчителна температура на съхранение	-20 °C до 70 °C
Основни приложения	Косене на трева около стълбове, бордюри, стени, огради, паркинги
Предпазни устройства	Свалящ се предпазен кожух, предпазно заключване, автоматично спиране при претоварване
Поддръжка	Смазване на корпуса на предавката на всеки 50 часа; почистване с влажна кърпа и мек сапун
Резервни части	Ножове ABR2300, предпазен кожух, плъзгаща чаша, гайка, шайба, опорен диск на ножа, капачка на вала
Гаранция	Вижте egopowerplus.eu за условията

Често задавани въпроси - RTA2300 EGO

Как да сглобя роторния нож RTA2300 към двигателния блок?

Роторният нож е предназначен за двигателни блокове EGO PH1400E, PH1420E и PHX1600. Вижте раздела «МОНТИРАНЕ НА ПРИСТАВКА КЪМ ДВИГАТЕЛНИЯ БЛОК» от ръководството на двигателния блок. Уверете се, че сте извадили батерията преди сглобяване.

Как да сменим ножовете на роторния нож?

Извадете батерията. Поставете корпуса на предавката върху твърда повърхност. Използвайте клещи, за да задържите ножовете, и развийте гайката с предоставения ключ. Отстранете частите в следния ред: гайка, плъзгаща чаша, шайба, опорен диск, долен нож, горен нож, капачка на вала. Монтирайте новите ножове, като ориентирате правилно логото EGO. Затегнете гайката здраво.

Колко често трябва да се смазва корпусът на предавката?

На всеки 50 часа работа. Използвайте специална смазка от клас NLGI-1 на основата на естери, подходяща за температури от -40 °C до 180 °C. Изключете батерията, отстранете уплътнителния винт и инжектирайте 4-5 g смазка през отвора за смазване.

Кои батерии са съвместими с приставката RTA2300?

Самата приставка няма батерия. Тя трябва да се използва със съвместим двигателен блок EGO (PH1400E, PH1420E, PHX1600) и батериите, изброени в ръководството на двигателния блок. Използвайте само препоръчани батерии и зарядни устройства EGO.

Кои са основните указания за безопасност при използване на инструмента?

Винаги носете предпазни очила и слушалки. Дръжте хората и животните на разстояние най-малко 15 м. Не работете на стълба. Проверете инструмента преди употреба. Изключете незабавно, ако някой се приближи. Не докосвайте въртящия се нож.

Какво да направя, ако роторният нож спре по време на косене?

Това може да се дължи на претоварване на двигателя, прекалено гореща батерия или разединяване. Премахнете прекомерния товар, оставете батерията да се охлади или я свържете отново. Двигателят ще се рестартира автоматично след охлаждане.

Как да почистя роторния нож?

Използвайте влажна кърпа с мек почистващ препарат. Никога не потапяйте инструмента във вода. Избягвайте разтворители като бензин. Изсушете с мека кърпа. Уверете се, че вентилационните отвори на двигателния блок са свободни.

Как да съхранявам инструмента след употреба?

Почистете внимателно инструмента. Съхранявайте го на сухо, добре проветриво място, заключено или на височина, недостъпно за деца. Не го съхранявайте близо до торове или химикали. Поставете металните ножове в предпазен калъф.

Мога ли да използвам други ножове, различни от препоръчаните?

Не, използвайте само нож ABR2300 или такива, специално препоръчани от EGO. Използването на други ножове може да причини инциденти и да повреди инструмента. Изкривени, напукани или повредени ножове трябва да бъдат изхвърлени.

Къде мога да намеря резервни части за RTA2300?

Резервните части (ножове, кожух, гайка и др.) са налични при оторизирани търговци на EGO. Вижте уебсайта egopowerplus.eu, за да намерите сервизен център. Всички ремонти трябва да се извършват от квалифициран сервизен техник.

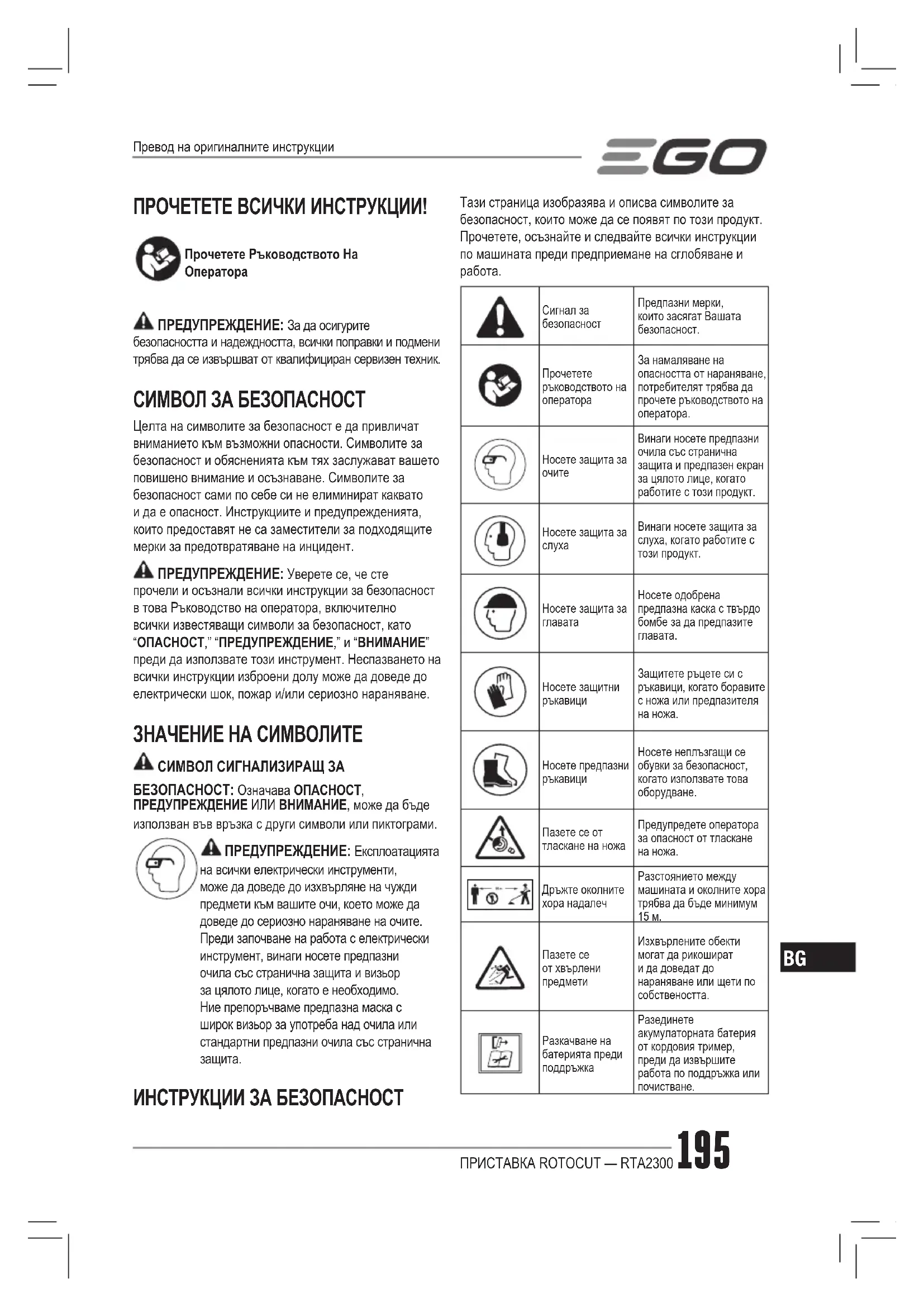

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RTA2300 EGO

Прочетете Ръководството На Оператора

ПРЕДУПРЕЖДЕНИЕ: За да осигурите

безопасността и надеждността, всички поправки и подмени трябва да се извършват от квалифициран серверен техник.

СИМВОЛ ЗА БЕЗОПАСНОСТ

Целта на символите за безопасност е да привличат вниманието към възможни опасности. Символите за безопасност и обясненията към тях заслужават вашето повишено внимание и осъзнаване. Символите за безопасност сами по себе си не елиминират каквато и да е опасност. Инструкциите и предупрежденията, които предоставят не са заместители за подходящите мерки за предотвратяване на инцидент.

ПРЕДУПРЕЖДЕНИЕ: Уверете се, че сте прочели и осъзнали всички инструкции за безопасност в това Ръководство на оператора, включително всички известяващи символи за безопасност, като "ОПАСНОСТ," "ПРЕДУПРЕЖДЕНИЕ," и "ВНИМАНИЕ" преди да използвате този инструмент. Неспазването на всички инструкции изброени долу може да доведе до електрически шок, пожар и/или сериозно нараняване.

ЗНАЧЕНИЕ НА СИМВОЛИТЕ

БЕЗОПАСНОСТ: Означава ОПАСНОСТ, ПРЕДУПРЕЖДЕНИЕ ИЛИ ВНИМАНИЕ, може да бъде използван във връзка с други символи или пиктограми.

ПРЕДУПРЕЖДЕНИЕ: Експлоатацията на всички електрически инструменти, може да доведе до изхвърляне на чужди предмети към вашите очи, което може да доведе до сериозно нараняване на очите. Преди започване на работа с електрически инструмент, винаги носете предпазни очила със странична защита и визьор за цялото лице, когато е необходимо. Ние препоръчваме предпазна маска с широк визьор за употреба над очила или стандартни предпазни очила със странична защита.

Тази страница изобразява и описва символите за безопасност, които може да се появят по този продукт. Прочетете, осъзнайте и следвайте всички инструкции по машината преди предприемане на сглобяване и работа.

	Сигнал за безопасност	Предпазни мерки, които засягат Вашата безопасност.
	Прочетете ръководството на оператора	За намаляване на опасността от нараняване, потребителят трябва да прочете ръководството на оператора.
	Носете защита за очите	Винаги носете предпазни очила със странична защита и предпазен екран за цялото лице, когато работите с този продукт.
	Носете защита за слуха	Винаги носете защита за слуха, когато работите с този продукт.
	Носете защита за главата	Носете одобрена предназна каска с твърдо бомбе за да предпазите главата.
	Носете защитни ръкавици	Защитете ръцете си с ръкавици, когато боравите с ножа или предпазителя на ножа.
	Носете предпазни ръкавици	Носете неплъзгаци се обувки за безопасност, когато използвате това оборудване.
	Пазете се от тласкане на ножа	Предупредете оператора за опасност от тласкане на ножа.
	Дръжте околните хора надалеч	Разстоянието между машината и околните хора трябва да бъде минимум 15 м.
	Пазете се от хвърлени предмети	Изхвърлените обекти могат да рикошират и да доведат до нараняване или щети по собствеността.
	Разкачване на батерията преди поддръжка	Разединете акумулаторната батерия от кордовия тример, преди да извършите работа по поддръжка или почистване.
	WEEE	Отпадъчните електрически продукти не трябва да бъдат изхвърляни заедно с домакинския отпадък. Отнесете го до упълномощено място за рециклиране.
	Шум	Гарантирано ниво на мощност на звука.Звуковите емисии към околната среда са в съответствие с директивите на европейската общност.
	CE	Този продукт е в съответствие с приложимите директиви на ЕС.
	UKCA	Този продукт е в съответствие с приложимото законодательство на Великобритания.
VBolt Напрежение
n_0	Скорост без натоварване	Скорост на въртене без товар
min^-1	В минута Обороти	в минута
	Постоянен ток	Вид или характеристика на тока
kg Килограм Тегло

Общи предупреждения за безопасност на машината

ПРЕДУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации предоставени с тази машина. Неспазването на всички инструкции изброени долу може да доведе до токов удар, пожар и/или сериозно нараняване.

ЗАПАЗЕТЕ ВСИЧКИ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ ЗА БЪДЕЩА СПРАВКА.

Терминът "машина" в предупрежденията се отнася до вашата машина, захранвана от електрическата мрежа (с кабел) или от батерия (без кабел).

Безопасност на работната зона

■ Поддържайте работната зона чиста и добре осветена. Разхвърляни или тъмни работни зони пораждат инциденти.

■ Не работете с машини в експлозивна атмосфера, като например в присъствието на запалими течности, газ или прах. Машините създават искри, които могат да възпламенят прах или изпарения.
■ Дръжте на разстояние децата и страничните лица, докато работите с машина. Разсейването може да причини загуба на контрол.

• Щепселите на машината трябва да съответстват на контакта. Никога не модифицирайте щепсела по какъвто и да е начин. Не използвайте какъвто и да е адаптер със заземени (замасени) машини. Немодифицираните щепсели и съответстващите контакти ще намалят риска от електрически шок.
• Избягвайте контакт на тялото със заземени повърхности, като тръби, радиатори, кухненски печки и хладилници. Съществува повишена опасност от токов удар, ако тялото Ви е заземено.
  ■ Не работете с машината при дъждовни или мокри условия. Водата, влизаща в машината, може да увеличи риска от токов удар или неизправност, които могат да доведат до телесна повреда.
  ■ Не злоупотребявайте с кабела. Никога не използвайте кабела за пренасяне, изтегляне или изключване от контакта на машината. Дръжте кабела настрана от топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели увеличават риска от електрически удар.
  ■ Когато работите с машина на открыто, използвайте удължителен кабел подходящ за употреба на открыто. Употребата на кабел подходящ за употреба на открыто намалява риска от електрически удар.
  ■ Ако работата с машината на влажно място е неизбежна, използвайте захранване със защитен прекъсвач на веригата при неизправно заземяване (GFCI). Употребата на GFCI намалява риска от електрически удар.

Лична безопасност

■ Внимавайте, гледайте какво правите и използвайте здрав разум, когато работите с машина. Не използвайте машината, когато сте уморени или когато сте под влияние на наркотици, алкохол или лекарства. Момент невнимание по време на работата с машини може да доведе до сериозно нараняване.
- Използвайте лични предпазни средства. Винаги носете защита за очите. Защитно оборудване като прахови маски, не плъзгаци се безопасно обувки, твърда каска или защита за слуха използвана при подходящи условия ще намали риска от лични наранявания.

■ Предотвратете непреднамерено пускане. Уверете се, че ключът е в изключена позиция, преди да свържете към захранване и/или батерия, повдигайки или носейки машината. Пренасянето на машини с пръст върху превключвателя или включването на машини, които са с включен превключвател, води до злополуки.
- Извадете всеки регулиращ ключ или гаечен ключ, преди да включите машината. Гаечен или друг ключ оставен закачен към въртящите се части на машината може да доведе до лично нараняване.
■ Не се протягайте. Запазете правилна стойка и баланс по всяко време. Това позволява по-добър контрол върху машината в непредвидени ситуации.
- Облечете се подходящо. Не носете отпуснати дрехи или бижута. Дръжте косата и дрехите си далеч от движещи се части. Отпуснати дрехи, бижута или дълга коса, могат да бъдат хванати в движещите се части.
- Ако са предоставени устройства за свърване на прахоуловител или съоръжения за събиране, уверете се, че те са свързани и са правилно използвани. Употребата на устройства за събиране на прах може да намали рисковете свързани с прах.
■ Не позволявайте на рутината, придобита от честата употреба на машини, да позволи небрежност небрежни и игнориране на принципите за безопасност при работа с машина. Небрежно действие може да причини сериозно нараняване за части от секундата.

Използване и грижа за машината

■ Не насилвайте машината. Използвайте правилната машина за вашето приложение.
Правилната машина ще свърши работата по-добре и по-безопасно при капацитета за който е проектирана.
■ Не използвайте машината, ако превключвателят не го включва и изключва. Машина, която не може да бъде контролирана от превключвателя, е опасна и трябва да бъде поправена.
- Разкачете щепсела от захранването и/или извадете батерията, ако може да се извади, от машината, преди да извършите настройки, смяна на аксесоари или съхраняване на машините.
Такива превантивни мерки за безопасност намаляват риска от случайно стартиране на машината.
- Съхранявайте неизползваните машини далеч от обсега на деца и не позволявайте на лица, които не са запознати с машината или тези инструкции, да работят с машината. Машините са опасни в ръцете на необучени потребители.

■ Поддържайте машини и аксесоари. Проверете за разместване или блокиране на подвижни части, счупване на части, и всякакви други условия, които могат да повлияят на работата на машината. Ако е повредена, поправете машината преди употреба. Много злополуки се причиняват от лошо поддържани машини.
■ Поддържайте режещите машини остри и чисти. Правилно поддържани режещи машини, с остри режещи ръбове е по-малко вероятно да се заклещят и по-лесно се контролират.
- Използвайте машината, аксесоарите, накрайниците на машината и т.н. в съответствие с тези инструкции, като вземете предвид условията на работа и вида работа, която ще бъде извършвана. Употребата на машината за дейности различни от предназначените може да доведе до опасни ситуации.
■ Дръжте ръкохватките и повърхностите за захващане сухи, чисти и без масло и грес. Хлъзгавите ръкохватки и места за захващане не позволяват безопасно боравене и контролиране на машината при неочаквана ситуация.

Използване и грижа за акумулаторната машина

■ Презареждайте само със зарядното устройство определено от производителя. Зарядно устройство, което е подходящо за един вид акумулаторна батерия може да създаде опасност от пожар, когато се използва с друга акумулаторна батерия.
- Използвайте машините само със специфично обозначени акумулаторни батерии. Използването на всяка друга акумулаторна батерия може да създаде риск от нараняване и пожар.
- Когато акумулаторните батерии не са в употреба ги дръжте на разстояние от други метални обекти, като кламери, монети, ключове, пирони, отвертки или други малки метални предмети, които могат да направят свързване между клемите. Свързване на късо на клемите на батерията може да причини изгаряне или пожар.
■ При условия на злоупотреба, може да се изхвърли течност от батерията. Избягвайте контакт. В случай на инцидентен контакт измийте с вода. Ако течността влезе в контакт с очите, потърсете допълнително медицинска помощ. Течността изхвърлена от батерията може да причини раздразнение или изгаряния.
■ Не използвайте акумулаторна батерия или машина, които са повредени или модифицирани. Повредените или модифицираните батерии може да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване.

三GO

■ Не излагайте батерията или машината на огън или прекомерна температура. Излагане на огън или температура над 130°C може да причини експлозия.
■ Следвайте всички инструкции за зареждане и не зареждайте батерията или машината извън температурния обхват зададен в инструкциите.

Неправилното зареждане или зареждане извън определения температурен обхват може да повреди

батерията и да повиши риска от пожар.

- Избягвайте опасни среди - не използвайте ел. уреди във влажни или мокри места.

■ Дръжте предпазителите по местата им в работно състояние.
■ Дръжте ръцете и краката далеч от зоната на рязане.
■ За да намалите риска от нараняване, никога не работете на стълба или на някаква друга несигурна упора. Никога не дръжте режещия блок над нивото на талията.
■ Проверявайте режещия блок на чести кратки интервали по време на работа или незабавно, ако има забележима промяна в поведението при рязане.
■ За най-добри резултати, вашата акумулаторна батерия трябва да се зарежда на място, където температурата е по-висока от 5°C и по-ниска от 40°C. Не я съхранявайте на открито или в превозни средства.
■ Ако бъдете приближен от човек, спрете мотора режещия блок.
■ Предупредете оператора за опасност от тласкан на ножа.
■ Тласкане на ножа може да се получи, когато въртящият се нож, влезе в контакт с предмет, който не може да отреже незабавно.
■ Тласкането на ножа може да бъде достатъчно силно за да причини уредът и/или операторът да бъдат изхвърлени на всяка посока и вероятно да се загуби контрол върху уреда.
■ Тласкането на ножа може да се случаи без предупреждение, ако ножът се блъсне, заседне или се заклещи.
■ Тласкането на ножа е по вероятно да се случаи в зона, където е трудно да видите рязания материал.

■ Не закачайте нож на уред, без правилно монтиране на всички необходими части. Неспазването за употреба на правилни части, може да причини излитане на ножа и сериозно да нарани оператора и/или околно стоящите. Изхвърлете от употреба ножове, които са огънати, деформирани, напукани, счупени или повредени по друг начин. Използвайте остър нож. Затъпен нож е по вероятно да се заклещи и тласне.
■ Движещ се по инерция нож/корда, може да причини нараняване, тъй като продължава да се върти след като моторът е спрян или спусъкът е освободен. Упражнявайте правилен контрол, докато ножът/кордата напълно спре да се върти.
- Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. Бъдете подготвени за възможни опасности, дори когато инструментът не работи. Бъдете внимателни, когато извършвате поддръжка или обслужване.
■ Не измивайте с маркуч, избягвайте попадане на вода в мотора и електрическите връзки.
■ Ако настъпят събития, които не са засегнати в това ръководство, бъдете предпазливи и използвайте добра преценка. Свържете се с сервисния потребителски център на EGO за помощ.
- Използвайте само с акумулаторни батерии и зарядни устройства изброени на фиг. А2.

Скорост без натоварване	450 ± 5%об/мин
Режещо острие ABR2300
Препоръчителна работнатемпература	0°C-40°C
Препоръчителна температура насъхранение	-20°C-70°C
Тегло (без акумулаторна батерия) 2,6 кг
Измерено ниво на сила на звука L_WA	97,4 dB(A)K= 2,7 dB(A)(PH1400E)
	95,19 dB(A)K= 1,93 dB(A)(PH1420E)
	92 dB(A)K= 3,0 dB(A)(PHX1600)
Ниво на звуково налягане при ухотона оператора L_PA		83 dB(A)K= 2,5 dB(A)(PH1400E)
		81,9 dB(A)K= 3 dB(A)(PH1420E)
		85 dB(A)K= 3 dB(A)(PHX1600)
Гарантирано ниво на сила на звука L_WA (измерено съгласно 2000/14/EC)		100 dB(A)
Оценка навибрациа _n :	Предна спомагателнаръкохватка	3,3 м/сек ^2 K= 2,0 м/сек ^2 (PH1400E)
		3,06 м/сек ^2 K= 1,5 м/сек ^2 (PH1420E)
		1,52 м/сек ^2 K= 1,5 м/сек ^2 (PHX1600)
	Задна ръкохватка	2,0 м/сек ^2 K= 1,5 м/сек ^2 (PH1400E)
		2,46 м/сек ^2 K= 1,5 м/сек ^2 (PH1420E)
		1,71 м/сек ^2 K= 1,5 м/сек ^2 (PHX1600)

■ Деклариранят общ размер на вибрации е измерен в съответствие със стандартния метод за тест и може да бъде използван за сравнение между два инструмента;
■ Деклариранят общ размер на вибрации може също така да бъде използван за предварителна оценка на влиянието.

БЕЛЕЖКА: Вибрационните емисии по време на действителната употреба на електрическия инструмент може да се различава от декларираната стойност. С цел да се защиты оператора, потребителят трябва да носи ръкавици и антифони в действителни условия на работа.

1. Уплътняващ винт
2. Предавателна кутия
3. Нож
4. Плъзгащ се капак комплект
5. Предпазител комплект
6. Вал
7. Крайна чаша
8. Гаечен ключ
9. Ключ за вътрешен шестостен

МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ: Ако някои от частите са повредени или липсват, не работете с този продукт, докато частите не се подменят. Използването на този продукт с повредени или липсващи части може да доведе до сериозно лично нараняване.

ПРЕДУПРЕЖДЕНИЕ: Не се опитвайте да модифицирате този продукт или да създадете аксесоари, които не се препоръчват за употреба с тази машина. Всяка такава промяна или модификация е злоупотреба и може да доведе до опасни условия с последици от възможни сериозни наранявания.

ПРЕДУПРЕЖДЕНИЕ: Винаги носете ръкавици, когато монтирате или подменяте предпазителя. Внимавайте за ножа в предпазителя и защитете своята ръка от порязване.

ПРЕДУПРЕЖДЕНИЕ: Никога не работете с инструмента без предпазителят да е здраво на мястото си. Предпазителят трябва винаги да е на инструмента, за да предпазва потребителя! Когато предпазителят е фиксиран, никога не се опитвайте да изводите или да регулирате предпазителя, ако е необходима подмяна, трябва да бъде извършена от квалифициран сервизен техник!

Разхлабете и извадете двата винта от предпазителя (фиг. В), подравнете монтажните отвори на предпазителя с отворите за монтажния механизмъм и след това захванете предпазителя в основата на щангата с двата винта, заедно с две пружинни шайби (фиг. С).

⚠️ ПРЕДУПРЕЖДЕНИЕ: Уверете се, че предпазителят е закрепен съгласно фиг. В и С, всяко закрепване на обратно ще причини голяма опасност!

СВЪРЗВАНЕ НА ПРИСТАВКАТА ROTOCUT КЪМ ЗАХРАНВАЩАТА ГЛАВА

三GO

Тази приставка за ротационно рязане е проектирана за употреба с EGO захранваща глава PH1400E/PH1420E /PHX1600. Вижте раздел "МОНТИРАНЕ НА ПРИСТАВКА КЪМ ЗАХРАНВАЩАТА ГЛАВА" в ръководството на оператора на захранваща глава PH1400E/PH1420E /PHX1600.

ЕКСПЛОАТАЦИЯ

ПРЕДУПРЕЖДЕНИЕ: Не позволявайте рутината с този продукт да ви направи непредпазливи. Запомнете, че невнимание за малка част от секундата е достатъчна за да нанесе сериозно нараняване.
ПРЕДУПРЕЖДЕНИЕ: Не използвайте други приставки или аксесоари, които не са препоръчани от производителя на този продукт. Употребата на приставки или аксесоари, които не са препоръчани, може да доведе до сериозно нараняване.

Може да използвате този продукт за целите описани долу:

Рязане: използва се за косене на трева около колове или направляващи релси, ръбове на стени, пътни извивки, огради в движещ се трафик или подрязване на растителността на паркинги.

БЕЛЕЖКА: Когато използвате приставката Rotocut се уверете, че няма да бъдат изхвърлени чужди предмети, което създава големи опасности: счупени стъкла, назъбени каросерии на автомобили, счупени огради, разкъсана кора на дървета или нараняване на хора.

ИЗПОЛЗВАНЕ НА ПРИСТАВКА ROTOCUT СЪС ЗАХРАНВАЩА ГЛАВА

ПРЕДУПРЕЖДЕНИЕ: За да избегнете сериозно нараняване, носете предпазни очила по всяко време, когато работите с този уред. Носете маска за лицето или прахова маска при запрашени места.

Почистете зоната, която трябва да бъде подрязана преди всяка употреба. Почистете всички обекти, като камъни, счупени стъкла, пирони, кабели или въжета, които могат да бъдат изхвърлени или да се оплетат в приставката за рязане. Изчистете зоната от деца, околни хора или домашни любимци. Като минимум дръжте всички деца, околни хора и домашни любимци минимум на 15 м разстояние, въпреки това пак може да съществува риск за околните от изхвърлени обекти. Околните наблюдатели трябва да бъдат насърчени да носят защита за очите. Ако бъдете приближен от човек спрете незабавно мотора и приставката за рязане.

Преди всяка употреба проверявайте за повредени/износени части

Проверете приставката Rotocut, предпазителя и затворената ръкохватка и подменете всички части, които са напукани, деформирани, изкривени или повредени по някакъв начин.

След всяка употреба почистете инструмента.

⚠️ ВНИМАНИЕ: Запушвания на вентилационните отвори ще предотвратят навлизане на въздух във корпуса мотора и ще доведат до прегряване или повреда на мотора.

• Използвайте единствено мек сапун и влажна кърпа за да почистите инструмента. Никога не позволявайте каквато и да е течност да навлезе вътре в инструмента, никога не потапяйте някоя част от инструмента във вода.
  ■ По всяко време пазете вентилационните отвори в корпуса на мотора от отпадъци.

ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ: Когато обслужвате, използвайте само идентични резервни части. Проверявайте и поддържайте инструмента редовно. За да осигурите безопасността и надеждността, всички поправки трябва да се извършват от квалифициран сервизен техник.
ПРЕДУПРЕЖДЕНИЕ: Инструментите с батерия не трябва да бъдат закачени към електрически контакт, поради това те винаги са в работно състояние. За да предотвратите сериозно нараняване вземете допълнителни предпазни мерки и грижи, когато извършвате поддръжка, обслужване или при смяна на режещите или други приставки.
ПРЕДУПРЕЖДЕНИЕ: За да предотвратите сериозно нараняване, извадете конектора на акумулаторната батерия от контакта преди обслужване, почистване, смяна на приставки или изваждане на материал от устройството.

ПОДМЯНА НА НОЖА ROTOCUT

ПРЕДУПРЕЖДЕНИЕ: Ако ножовете се разхлабят след като са фиксирани в позицията или ножовете са силно износени, заменете ножовете незабавно. Никога не използвайте инструмент с разхлабена или неефективна приставка за рязане.

Запознайте се с главата ROTOCUT, както е показано на Фиг. D1.

D-1 Чаша на вала D-2 Горен нож
D-3 Долен нож D-4 Опорна чаша
D-5 Шайба D-6 Плъзгаща се купа
D-7 Гайка

1. Поставете предавателната кутия на главата ROTOCUT върху твърда повърхност за опора. Затегнете горния и долния ножове с клещи или в менгеме, след което използвайте гаечния ключ, за да развиете гайката (Фиг. D2).
2. Отстранете гайката, плъзгащата се купа, шайбата, опорната чаша, долния нож, горния нож и чашата на вала последователно, както е показано на Фиг. D1.
3. Преди инсталиране на новите ножове поставете чашата на вала върху вала (Фиг. D3). Поставете горния нож с големия шестостенен отвор върху вала с повърхност с отпечатано лого „EGO“ насочена към предавателната кутия (Фиг. D4), след това поставете долния нож с малкия шестостенен отвор върху вала с повърхност с отпечатано лого „EGO“ насочеа към оператора (Фиг. D5).

БЕЛЕЖКА: Уверете се, че шестостенните отвори на

ножовете и шестостенното рамо на вала са на място. В противен случай, ако ножовете са монтирани обратно, ПРИСТАВКАТА ROTOCUT не може да работи правилно и ще повреди ножовете.

1. Следвайте последователността показана на Фиг. D1, за да ги сглобите отново.

СМАЗВАНЕ НА ПРЕДАВАТЕЛНАТА КУТИЯ

За най-добра работа и по-дълъг живот, смазвайте предавателната кутия със специална грес (4 -5 g всеки път) след всеки 50 часа работа.

Специалната грес трябва да отговаря на следните изисквания.

1. Съответствие с DIN51818: NLGI-1 степен на проникване на конус.
2. Грес на естерова основа.
3. Отлични нискотемпературни стартови качества, ЕР, механично срязване, устойчивост на абразия и стабилност на окисляване.
4. Работната температура трябва да бъде -40\~180°C. Отстранете щепсела на батерията и уплътняващия винт. Смажете предавателната кутия през отвора за смазка.

ПРЕДУПРЕЖДЕНИЕ: Не смазвайте, докато инструментът е все още свързан с батерията или работи.

ПОЧИСТВАНЕ НА УРЕДА

■ Почистете уреда използвайки влажна кърпа и мек почистващ препарат.
■ Не използвайте силен почистващ препарат по пластмасата на корпуса или ръкохватката. Те могат да бъдат повредени от определени ароматни масла като бор и лимон и от разтворители като керосин. Влагата също може да причини токов удар. Избършете всякаква влага със суха мека кърпа.

СЪХРАНЯВАНЕ НА УРЕДА

■ Почистете изцяло инструмента преди да го съхраните.
■ Съхранете уреда в сухо място с добра вентилация, заключен или съхраняван на високо извън достъпа на деца. Не съхранявайте уреда в близост или върху тор, бензин или други химикали.
■ Използвайте транспортен капак за металните остриета по време на транспортиране и съхранение.

Опазване на околната среда

Не изхвърляйте електрическо оборудване, използвана батерия или зарядно устройство в домакинския отпадък! Отнесете продукта до упълномощена фирма за рециклиране и го предоставете за разделно събиране. Електрическите инструменти трябва да

бъдат връщани в съоръжения за рециклиране съвместими с околната среда.

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

ПРОБЛЕМ	ПРИЧИНА РЕШЕНИЕ
ROTOСУТ не може да стартира.	Акумулаторната батерия не е свързана към захранващата глава.Акумулаторната батерия е изтощена.Лостът за отключване и спусъкът не са натисната едновременно.	Свържете акумулаторната батерия към захранващата глава.Заредете акумулаторната батерия със зарядно устройство EGO посочено в това ръководство.Натиснете и задръжте лоста за отключване и след това натиснете спусъка за да включите уреда.
ROTOСУТ спира по време на рязане.	Моторът е претоварен.Акумулаторната батерия е твърде гореща.Акумулаторната батерия е разединена от инструмента	Моторът ще се възстанови, когато натоварването е отстранено. За непрекъсната работа намалете натоварването на ROTOCUT и избягвайте дълбоко рязане, вместо това правете постепенно по-дълбоки нарези.Оставете акумулаторната батерия да се охлади естествено или я продухайте с въздух, за да ускорите охлаждането.Свържете отново акумулаторната батерия.

ГАРАНЦИЯ

Моля, посетете уебсайта egopowerplus.eu за пълните срокове и условия по гаранционната политика на EGO.

PROČITAJTE UPUTE U CIJELOSTI!

Pročitajte Priručnik Za Rukovatelje.

⚠ UPOZORENJE: Zbog sigurnosti i pouzdanosti, sve popravke treba obavljati kvalificirani servisni tehničar.

SIGURNOSNI SIMBOL

Svrha sigurnosnih simbola je skretanje pozornosti na moguće opasnosti. Sigurnosni simboli i njihova objašnjenja zahtijevaju vašu potpunu pozornost i razumijevanje. Sami simboli upozorenja ne isključuju opasnost. Upute i upozorenja koja pružaju nisu zamjena za propisne mjere za prevenciju nesreća.
