GEBRUIKSAANWIJZING RTA2300 EGO

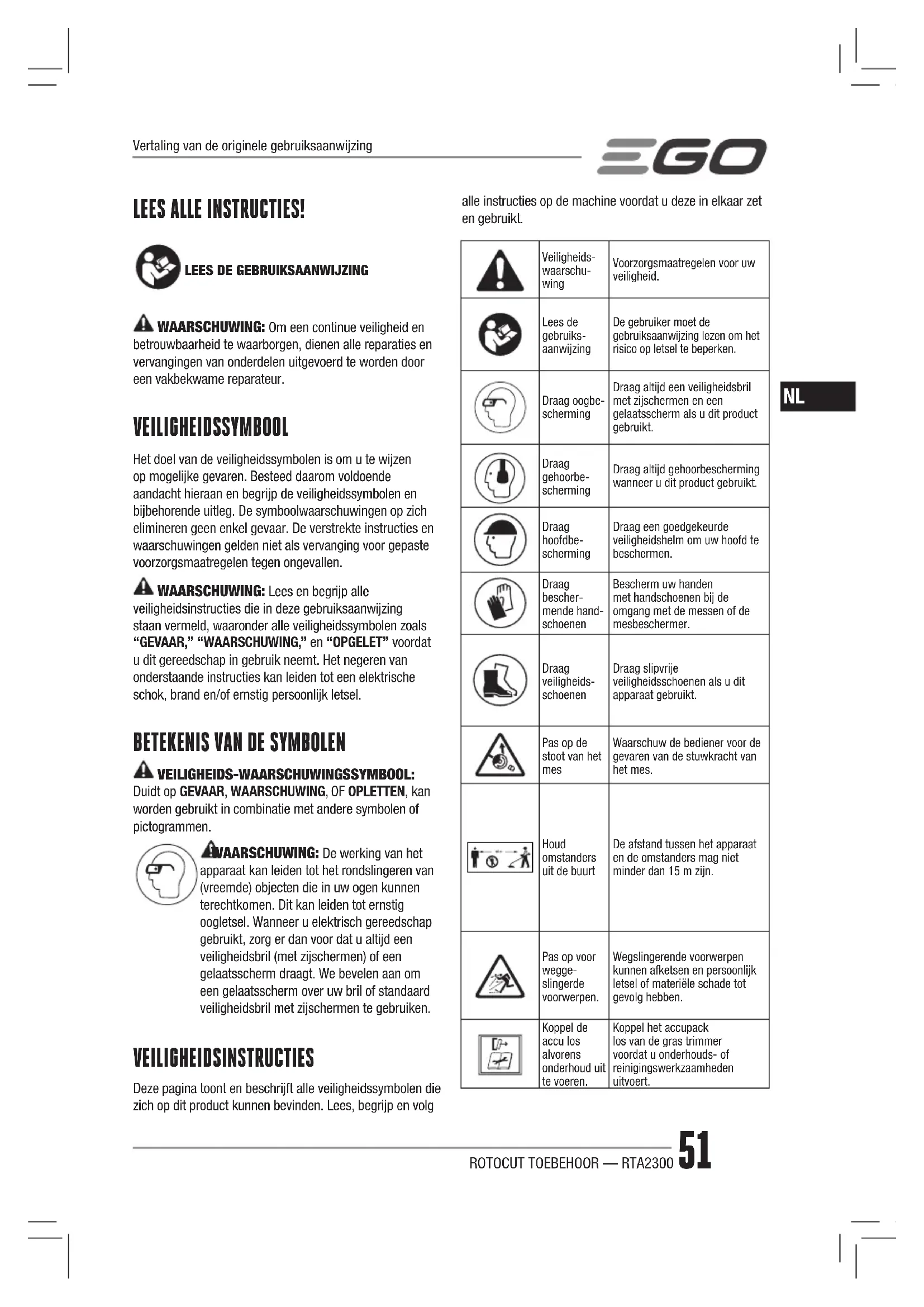

LEES DE GEBRUIKSAANWIJZING

WAARSCHUWING: Om een continue veiligheid en betrouwbaarheid te waarborgen, dienen alle reparaties en vervangingen van onderdelen uitgevoerd te worden door een vakbekwame reparateur. VEILIGHEIDSSYMBOOL Het doel van de veiligheidssymbolen is om u te wijzen op mogelijke gevaren. Besteed daarom voldoende aandacht hieraan en begrijp de veiligheidssymbolen en bijbehorende uitleg. De symboolwaarschuwingen op zich elimineren geen enkel gevaar. De verstrekte instructies en waarschuwingen gelden niet als vervanging voor gepaste voorzorgsmaatregelen tegen ongevallen. WAARSCHUWING: Lees en begrijp alle veiligheidsinstructies die in deze gebruiksaanwijzing staan vermeld, waaronder alle veiligheidssymbolen zoals “GEVAAR,” “WAARSCHUWING,” en “OPGELET” voordat u dit gereedschap in gebruik neemt. Het negeren van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

BETEKENIS VAN DE SYMBOLEN

VEILIGHEIDS-WAARSCHUWINGSSYMBOOL: Duidt op GEVAAR, WAARSCHUWING, OF OPLETTEN, kan worden gebruikt in combinatie met andere symbolen of pictogrammen. WAARSCHUWING: De werking van het apparaat kan leiden tot het rondslingeren van (vreemde) objecten die in uw ogen kunnen terechtkomen. Dit kan leiden tot ernstig oogletsel. Wanneer u elektrisch gereedschap gebruikt, zorg er dan voor dat u altijd een veiligheidsbril (met zijschermen) of een gelaatsscherm draagt. We bevelen aan om een gelaatsscherm over uw bril of standaard veiligheidsbril met zijschermen te gebruiken. VEILIGHEIDSINSTRUCTIES Deze pagina toont en beschrijft alle veiligheidssymbolen die zich op dit product kunnen bevinden. Lees, begrijp en volg alle instructies op de machine voordat u deze in elkaar zet en gebruikt. Veiligheids-waarschu- wing Voorzorgsmaatregelen voor uw veiligheid.Lees de gebruiks-aanwijzingDe gebruiker moet de gebruiksaanwijzing lezen om het risico op letsel te beperken.Draag oogbe-schermingDraag altijd een veiligheidsbril met zijschermen en een gelaatsscherm als u dit product gebruikt.Draag gehoorbe-schermingDraag altijd gehoorbescherming wanneer u dit product gebruikt.Draag hoofdbe-schermingDraag een goedgekeurde veiligheidshelm om uw hoofd te beschermen.Draag bescher-mende hand-schoenenBescherm uw handen met handschoenen bij de omgang met de messen of de mesbeschermer.Draag veiligheids-schoenenDraag slipvrije veiligheidsschoenen als u dit apparaat gebruikt.Pas op de stoot van het mes Waarschuw de bediener voor de gevaren van de stuwkracht van het mes.Houd omstanders uit de buurtDe afstand tussen het apparaat en de omstanders mag niet minder dan 15 m zijn.Pas op voor wegge-slingerde voorwerpen.Wegslingerende voorwerpen kunnen afketsen en persoonlijk letsel of materiële schade tot gevolg hebben.Koppel de accu los alvorens onderhoud uit te voeren.Koppel het accupack los van de gras trimmer voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Vertaling van de originele gebruiksaanwijzingROTOCUT TOEBEHOOR — RTA230052

WEEE Gooi elektrisch afval niet via het huishoudelijk afval weg. Breng het naar een geautoriseerd recyclingbedrijf.

GeluidGewaarborgd geluidsvermogensniveau. Geluidsemissie voor de omgeving in overeenstemming met de richtlijnen van de Europese Unie Dit product is in overeenstemming met de EG-richtlijnen. UKCA Dit product is in overeenstemming met de geldende wetgeving van het VK.V Volt Spanning

Snel-heid zonder bela-stingDraaisnelheid, zonder belasting min

Per minuut Toeren per minuutGelijks-troom Stroomtype of -karakteristiekkg Kilogram Gewicht

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN VOOR

GEREEDSCHAP WAARSCHUWINGEN! Lees alle veiligheidswaarschuwingen, instructies, illustraties en specicaties die met deze machine worden geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN

INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK. De term “gereedschap” in de waarschuwingen verwijst naar uw op het voedingsnet aangedreven (met snoer) gereedschap of accuaangedreven (snoerloos) gereedschap.

VEILIGHEID OP DE WERKPLAATS

◾ Houd uw werkplaats schoon en goed verlicht. Rommelige of donkere ruimten kunnen ongevallen veroorzaken. ◾ Gebruik de machine niet in een explosieve omgeving, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. De machine veroorzaakt vonken en deze kan stof of dampen ontsteken. ◾ Houd kinderen en omstanders uit de buurt wanneer u een machine bedient. Aeiding kan tot controleverlies leiden. ELEKTRISCHE VEILIGHEID ◾ De stekker van de machine moet in het stopcontact passen. Pas de stekker op geen enkele manier aan. Gebruik geen adapterstekker met geaarde machines. Niet aangepaste stekkers en overeenkomstige stopcontacten beperken het risico op elektrische schokken. ◾ Vermijd lichamelijk contact met geaarde oppervlakken, zoals pijpleidingen, radiatoren, fornuizen of koelkasten. Het risico op een elektrische schok is groter als uw lichaam geaard is. ◾ Gebruik het gereedschap niet in regen of natte omstandigheden.Water dat het gereedschap binnendringt, kan het risico op een elektrische schok of storingen met persoonlijk letsel tot gevolg hebben, vergroten. ◾ Gebruik de kabel niet op een verkeerde manier. Gebruik de kabel nooit om de machine te dragen of mee te trekken of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte kabels vergroten het risico op een elektrische schok. ◾ Wanneer u een machine buitenshuis bedient, gebruik dan een verlengkabel die geschikt is voor gebruik buitenshuis. Het gebruik van een kabel die voor gebruik buitenshuis geschikt is, verkleint het risico op een elektrische schok. ◾ Als het gebruik van een gereedschap in een vochtige omgeving onvermijdbaar is, gebruik dan een aardlekschakelaar (ALS). Het gebruik van een ALS verkleint het risico op een elektrische schok. PERSOONLIJKE VEILIGHEID ◾ Wees waakzaam, let op wat u doet en gebruik uw gezond verstand wanneer u een machine gebruikt. Gebruik geen machine niet als u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van de machine kan leiden tot ernstig persoonlijk letsel.ROTOCUT TOEBEHOOR — RTA2300 53

◾ Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming afhankelijk van de aard en het gebruik van het gereedschap verkleint het risico op persoonlijk letsel. ◾ Vermijd dat de machine per ongeluk wordt gestart. Zorg dat de schakelaar op de stand ‘Uit’ is ingesteld voordat u de machine op een stroombron en/of accu aansluit, vastneemt of draagt. Het dragen van een gereedschap met uw vinger op de schakelaar of het activeren van een gereedschap met de schakelaar op ‘aan’, leidt tot ongelukken. ◾ Verwijder instelsleutels of moersleutels voordat u de machine inschakelt. Een instelsleutel of moersleutel in een draaiend deel van de machine achterlaten kan leiden tot persoonlijk letsel. ◾ Reik niet te ver. Zorg er altijd voor dat u stevig en stabiel staat. Dit zorgt ervoor dat u de machine in onverwachte situaties beter onder controle kunt houden. ◾ Draag passende kleding. Draag geen los hangende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Los hangende kleding, sieraden en lang haar kunnen in bewegende onderdelen verstrikt raken. ◾ Wanneer de montage van stofafzuiging- of stofopvangvoorzieningen mogelijk is, dient u ervoor te zorgen dat deze juist aangesloten en gebruikt worden. Het gebruik van een stofopvang kan helpen om het risico in verband met stof te verlagen. ◾ Word niet zelngenomen door de ervaring die u hebt opgedaan door frequent gebruik, waardoor u dan de veiligheidswaarschuwingen negeert. Een achteloze actie kan binnen een fractie van een seconde ernstig letsel veroorzaken.

GEBRUIK EN ONDERHOUD VAN HET GEREEDSCHAP

◾ Overbelast de machine niet. Gebruik de juiste machine voor uw toepassing. Met de juiste machine werkt u beter en veiliger binnen het aangegeven vermogensbereik. ◾ Gebruik de machine niet als de schakelaar niet kan worden in- en uitgeschakeld. Een machine die niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd. ◾ Trek de stekker uit de stroomvoorziening en/ of verwijder de accu, indien deze kan worden verwijderd, uit het gereedschap voordat u deze instelt, accessoires vervangt of het gereedschap opbergt. Deze preventieve voorzorgsmaatregelen beperken het risico op onbedoeld starten van de machine. ◾ Bewaar de niet-gebruikte machine buiten het bereik van kinderen en laat de machine niet bedienen door personen die niet bekend zijn met de machine of deze instructies. Machines zijn gevaarlijk wanneer ze door onervaren personen worden gebruikt. ◾ Onderhoud van machines en toebehoren. Controleer of de bewegende onderdelen correct functioneren en niet vastklemmen en/of de onderdelen zodanig gebroken of beschadigd zijn dat de werking van de machine nadelig wordt beïnvloedt. Als de machine beschadigd is, laat deze voor gebruik repareren. Vele ongevallen worden veroorzaakt door een slecht onderhouden machine. ◾ Houd snij-gereedschap scherp en schoon. Zorgvuldig onderhouden snij-gereedschap met scherpe snijranden klemt minder snel vast en is gemakkelijker te beheersen. ◾ Gebruik het gereedschap, de accessoires, het inzetgereedschap, etc. in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van de machine voor andere dan de beoogde toepassingen kan een gevaarlijke situatie tot gevolg hebben. ◾ Houd de handgrepen en greepvlakken droog, schoon en vrij van olie en smeervet. Glibberige handgrepen en greepvlakken maken een veilige omgang en de controle over de machine in onverwachte situaties onmogelijk.

GEBRUIK EN ONDERHOUD VAN HET ACCU-

GEREEDSCHAP ◾ Opladen alleen met de lader die door de fabrikant is aangegeven. Een lader die geschikt is voor een bepaald type accu kan tot brandgevaar leiden wanneer deze gebruikt wordt met een ander accu. ◾ Gebruik machines alleen met de speciek vermelde accu’s. Het gebruik van andere accupacks kan risico op letsel en brandgevaar veroorzaken. ◾ Wanneer u het accupack niet gebruikt, houd het uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de twee aansluitklemmen kunnen verbinden. Het kortsluiten van de aansluitklemmen kan brandwonden of brand veroorzaken.ROTOCUT TOEBEHOOR — RTA230054

◾ Bij verkeerd gebruik kan er vloeistof uit de accu worden gespoten; vermijd elk contact. Als aanraking met de vloeistof toevallig plaatsvindt, spoel het dan af met water. Als de vloeistof in de ogen komt, dient u onmiddellijk een arts te consulteren. Vloeistof dat uit de accu wordt gespoten kan irritatie of brandwonden veroorzaken. ◾ Gebruik geen accu of machine de is beschadigd of aangepast. Beschadigde of aangepaste accu’s kunnen resulteren in onvoorzien gedrag zoals brand, explosie of het risico op letsel. ◾ Stel een accu of machine niet bloot aan vuur of excessieve temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kunnen leiden tot een explosie. ◾ Neem alle laadinstructies in acht en laad de accu of de machine niet buiten het gespeciceerde temperatuurbereik in de handleiding op. Het onjuist laden of bij een temperatuur buiten het temperatuurbereik kan de accu beschadigen en er bestaat een gevaar op brand. BELANGRIJKE VEILIGHEIDSINSTRUCTIES ◾ Vermijd een gevaarlijke omgeving – Gebruik het gereedschap niet op een vochtige of natte helling. ◾ Houd de schermen op hun plaats en in een goede staat. ◾ Houd handen en voeten uit de buurt van het snijgebied. ◾ Om het risico op letsel te vermijden, werk nooit op een ladder of andere onveilige steun. Houd het snijelement nooit boven uw middel. ◾ Controleer het snijelement regelmatig tijdens het gebruik of onmiddellijk na een duidelijke wijziging in de snijprestaties. ◾ Voor het beste resultaat dient u de batterij te laden op een plek waar de temperatuur hoger is dan 5°C en lager dan 40°C. Niet buiten of in voertuigen bewaren. ◾ Als iemand in de buurt komt, stop de motor en het snijelement. ◾ Waarschuw de bediener voor de gevaren van de stuwkracht van het mes. ◾ Terugslag kan optreden wanneer het draaiend mes contact maakt met een voorwerp dat niet onmiddellijk wordt gesneden. ◾ De terugslag kan hevig genoeg zijn om ervoor te zorgen dat het gereedschap en/of de bediener naar een bepaalde richting wordt geduwd, wat tot een mogelijk controleverlies over het gereedschap kan leiden. ◾ Terugslag kan zich zonder waarschuwing voordoen als het mes vastzit, blijft steken of wordt gebogen. ◾ Er is een grotere kans op terugslag in een gebied waar het te maaien materiaal moeilijk te zien is. ◾ Maak geen mes aan een gereedschap vast zonder de juiste installatie van alle vereiste onderdelen. Het niet gebruiken van de juiste onderdelen kan tot het wegvliegen van het mes leiden en kan ernstig letsel bij de bediener en/of omstanders veroorzaken. Gooi messen die gebogen, vervormd, gebarsten, gebroken of beschadigd zijn weg op een juiste manier. Een bot mes heeft meer kans om te blijven steken of op terug slaan. ◾ Een ronddraaiend mes/snijdraad kan letsel veroorzaken wanneer het na het stoppen van de motor of het loslaten van de trekker nog verder ronddraait. Houd het gereedschap op een veilige manier vast totdat het mes/snijdraad volledig tot stilstand is gekomen. ◾ Accugereedschap hoeft niet aan een stopcontact te worden aangesloten en kan dus altijd onmiddellijk gebruikt worden. Pas op voor mogelijke gevaren, zelfs wanneer het gereedschap niet in werking is. Let op wanneer u onderhoud op het gereedschap uitvoert. ◾ Reinig het gereedschap niet met een slang. Zorg dat de motor of elektrische componenten niet met water in aanraking komen. ◾ Als er zich situaties voordoen die niet in deze handleiding zijn behandeld, gebruik uw gezond verstand. Neem contact op met het EGO servicecentrum voor hulp. ◾ Gebruik alleen met in afb. A vermelde accupacks en opladers2.BEWAAR DEZE GEBRUIKSAANWIJZING!ROTOCUT TOEBEHOOR — RTA2300 55

SPECIFICATIES Snelheid zonder belasting 450±5%tpmZaagblad ABR2300Aanbevolen bedrijfstemperatuur 0°C-40°CAanbevolen opslagtemperatuur -20°C-70°CGewicht (zonder accupack) 2,6 kgGemeten geluidsvermogensniveau

(PHX1600) ◾ De opgegeven totale vibratiewaarde is gemeten volgens de standaard testmethode en kan worden gebruikt om het apparaat met een ander apparaat te vergelijken; ◾ De opgegeven totale vibratiewaarde kan tevens worden gebruikt in een voorafgaande beoordeling op blootstelling. OPMERKING: De vibratie-afgifte tijdens het werkelijk gebruik van het elektrisch gereedschap kan verschillen van de opgegeven totale waarde; Om de bediener te beschermen dient de gebruiker tijdens het gebruik handschoenen en gehoorbescherming te dragen. PAKLIJST (AFB.A1) BESCHRIJVING KEN UW ROTOCUT TOEBEHOOR (afb. A1)

1. Afdichtschroef2. Tandwielkast3. Mes4. Schuifafdekking5. Bescherming6. As7. Einddop8. Sleutel9. Binnenzeskantsleutel

MONTAGE WAARSCHUWING: Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product niet totdat alle onderdelen vervangen of aanwezig zijn. Dit product gebruiken met beschadigde of ontbrekende onderdelen kan ernstig persoonlijk letsel veroorzaken. WAARSCHUWING: Probeer niet om dit product aan te passen of accessoires te maken die niet voor gebruik met deze machine zijn aanbevolen. Een dergelijke aanpassing of wijziging is misbruik en kan leiden tot gevaar en een ernstig persoonlijk letsel. WAARSCHUWING: Om het toevallig starten van het gereedschap, dat ernstig persoonlijk letsel kan veroorzaken, te voorkomen, verwijder altijd de accu uit het gereedschap voordat u onderdelen monteert.

DE BESCHERMING MONTEREN

WAARSCHUWING: Draag altijd handschoenen wanneer u de bescherming monteert of vervangt. Let op voor het mes op de bescherming zodat u geen letsel oploopt.ROTOCUT TOEBEHOOR — RTA230056

WAARSCHUWING: Gebruik het gereedschap nooit zonder juist gemonteerde bescherming. De bescherming moet zich altijd op het gereedschap bevinden om de gebruiker te beschermen! Als de bescherming is vastgemaakt, mag u nooit pogen de bescherming te verwijderen of aan te passen. Als u een vervanging nodig heeft, dient dit te worden uitgevoerd door een gekwaliceerde onderhoudsmonteur!Maak de twee schroeven los en verwijder ze van de bescherming (afb. B), breng de bevestigingsgaten op één lijn met de montagegaten en maak vervolgens de beschermkap vast met de twee schroeven, samen met de onderlegplaatjes (afb. C). WAARSCHUWING: Zorg ervoor dat de bescherming volgens afb. B & C is bevestigd; een andere bevestiging kan groot gevaar veroorzaken! AANSLUITEN VAN HET ROTOCUT TOEBEHOOR AAN DE MOTORKOP Deze rotocut toebehoor is ontworpen voor het gebruik met de EGO motorkop PH1400E/PH1420E /PHX1600. Zie hoofdstuk "INSTALLEREN VAN TOEBEHOOR AAN DE MOTORKOP" in de gebruiksaanwijzing van de motorkop PH1400E/PH1420E /PHX1600. GEBRUIK WAARSCHUWING: Vertrouwdheid kan leiden tot onvoorzichtigheid. Opgelet, één seconde van onoplettendheid kan ernstig letsel teweegbrengen. WAARSCHUWING: Gebruik geen opzetstukken of toebehoren die niet door de fabrikant van dit product zijn aanbevolen. Het gebruik van niet aanbevolen opzetstukken of toebehoren kan leiden tot ernstig persoonlijk letsel.U kunt dit product gebruiken voor onderstaand vermelde doeleinden: Snijden: gebruik voor het snijden van gras rond palen of relingen, randen van wanden, stoepranden, hekken bij verkeer of het trimmen van vegetatie op parkeerplaatsen. OPMERKING: Als u het rotocut toebehoor gebruikt, moet u ervoor zorgen dat geen vreemde voorwerpen worden rondgeslingerd die grote risico‘s veroorzaken: gebroken ramen, deuken in auto‘s, kapotte hekken, schors die loskomt van bomen of persoonlijk letsel.

GEBRUIKEN VAN HET ROTOCUT TOEBEHOOR MET

DE MOTORKOP WAARSCHUWING: Om ernstig persoonlijk letsel te voorkomen, draag altijd een veiligheidsbril wanneer u dit gereedschap gebruikt. Draag een gezichts- of stofmasker in geval van een stofge omgeving.Voor gebruik, verwijder alle mogelijke obstakels uit de te maaien zone. Verwijder voorwerpen zoals stenen, gebroken glas, spijkers, draad of koorden, die opgegooid kunnen worden of in het snijelement terecht kunnen komen. Zorg dat er zich geen kinderen, omstanders of huisdieren in de omgeving bevinden. Houd kinderen, omstanders en huisdieren op een afstand van minstens 15 m; er is nog altijd risico op het wegslingeren van voorwerpen richting omstanders. Omstanders worden aangespoord om oogbescherming te dragen. Als iemand in de buurt komt, stop de motor en het snijelement dan onmiddellijk. Controleer voor elk gebruik op beschadigde/ versleten onderdelen Controleer het rotocut toebehoor, bescherming en lusgreep en vervang de onderdelen die gebarsten, scheef getrokken, gebogen of beschadigd zijn. Maak het gereedschap na elk gebruik schoon. OPGELET: Belemmeringen in de ventilatieopeningen beletten de aanvoer van lucht in de motorbehuizing. Dit kan oververhitting of schade aan de motor veroorzaken. ◾ Maak het gereedschap alleen schoon met een vochtige doek en milde zeep. Zorg dat er geen vloeistof het gereedschap binnendringt. Dompel nooit een deel van het gereedschap in een vloeistof. ◾ Houd de luchtopeningen in de motorbehuizing op elk moment vrij van vuil. ONDERHOUD WAARSCHUWING: Gebruik tijdens reparaties uitsluitend identieke reserve-onderdelen. Controleer en onderhoud het gereedschap regelmatig. Laat alle reparaties uitvoeren door een vakbekwame reparateur om een continue veiligheid en betrouwbaarheid te waarborgen. WAARSCHUWING: Accugereedschap hoeft niet aan een stopcontact te worden aangesloten en kan dus altijd onmiddellijk gebruikt worden. Neem extra voorzorgsmaatregelen wanneer u het snijelement of andere accessoires onderhoudt, reinigt of wijzigt om ernstig persoonlijk letsel te voorkomen.loading-circle-1ROTOCUT TOEBEHOOR — RTA230058

PROBLEEMOPLOSSING PROBLEEM OORZAAK OPLOSSING De ROTOCUT wil niet starten. ◾ Het accupack is niet goed aangesloten op de motorkop. ◾ Sluit het accupack aan op de motorkop. ◾ Het accupack is uitgeput. ◾ Laad het accupack op met een EGO oplader die in de lijst in deze gebruiksaanwijzing wordt genoemd. ◾ De ontgrendelingshendel en trekker zijn niet gelijktijdig ingeduwd. ◾ Druk op de ontgrendelingshendel en houd deze ingedrukt, druk vervolgens op de schakelaar om het elektrisch gereedschap in te schakelen.De ROTOCUT stopt tijdens het snijden. ◾ De motor is overbelast. ◾ De motor herstelt weer zodra de belasting is verdwenen. Voor ononderbroken werk, verminder de belasting op de ROTOCUT en vermijd het te diep snijden; maak in plaats daarvan geleidelijk dieper wordende sneden. ◾ Het accupack is te warm. ◾ Laat het accupack op een natuurlijke manier afkoelen, of gebruik een luchtblazer om het afkoelen te versnellen. ◾ Het accupack is niet met het gereedschap verbonden ◾ Sluit het accupack opnieuw aan. GARANTIE EGO GARANTIEBELEID Bezoek alstublieft de website egopowerplus.eu egopowerplus.eu voor de volledige voorwaarden van het EGO garantiebeleid.DREJEKLIP-TILBEHØR — RTA2300 59
