Tuotetyyppi	Monitoimireunaleikkurin rotoleikkausjatko
Brändi	EGO
Malli	RTA2300
Paino (ilman akkua)	2,6 kg
Tyhjäkäyntinopeus	450 kierr/min (±5 %)
Terä	Malli ABR2300 (ylempi ja alempi terä)
Yhteensopivuus moottorilohkon kanssa	EGO PH1400E, PH1420E, PHX1600
Virransyöttö	Litiumioniakku (yhteensopivan moottorilohkon kautta)
Taattu äänitehotaso	100 dB(A)
Suositeltu käyttölämpötila	0 °C – 40 °C
Suositeltu varastointilämpötila	-20 °C – 70 °C
Pääkäyttötarkoitukset	Ruohon leikkaus pylväiden, reunojen, seinien, aitojen, pysäköintialueiden ympärillä
Turvalaitteet	Irrotettava suojakansi, turvalukitus, automaattinen pysäytys ylikuormituksessa
Huolto	Vaihteistokotelon voitelu 50 käyttötunnin välein; puhdistus kostealla liinalla ja miedolla saippualla
Varaosat	Terät ABR2300, suojakansi, liukukuppi, mutteri, aluslevy, terän tukilevy, akselin suojakansi
Takuu	Katso ehdot osoitteesta egopowerplus.eu

Usein kysytyt kysymykset - RTA2300 EGO

Kuinka rotoleikkausjatko RTA2300 asennetaan moottorilohkoon?

Rotojatreè on suunniteltu EGO PH1400E, PH1420E ja PHX1600 moottorilohkoille. Katso moottorilohkon käsikirjan kohtaa "JATKON ASENTAMINEN MOOTTORILOHKOON". Varmista, että akku on irrotettu ennen asennusta.

Kuinka vaihtaa rotoleikkausjatkon terät?

Irrota akku. Aseta vaihteistokotelo tukevalle alustalle. Käytä pihtejä pitämään teriä ja löysää mutteria mukana tulleella avaimella. Irrota osat järjestyksessä: mutteri, liukukuppi, aluslevy, tukilevy, alempi terä, ylempi terä, akselin suojakansi. Asenna uudet terät varmistaen EGO-logon oikea suunta. Kiristä mutteri tiukasti.

Kuinka usein vaihteistokotelo tulee voidella?

Joka 50 käyttötunnin välein. Käytä erikoisrasvaa, luokka NLGI-1, esteripohjainen, soveltuu lämpötiloihin -40°C – 180°C. Irrota akku, poista tiivistysruuvi ja ruiskuta 4-5 g rasvaa rasvausaukon kautta.

Mitkä akut ovat yhteensopivia RTA2300-jatkon kanssa?

Itse jatkossa ei ole akkua. Sitä tulee käyttää yhteensopivan EGO-moottorilohkon (PH1400E, PH1420E, PHX1600) ja moottorilohkon käsikirjassa lueteltujen akkujen kanssa. Käytä vain suositeltuja EGO-akkuja ja -latureita.

Mitkä ovat tärkeimmät turvallisuusohjeet laitteen käytössä?

Käytä aina silmä- ja kuulosuojaimia. Pidä ihmiset ja eläimet vähintään 15 metrin etäisyydellä. Älä työskentele tikkailla. Tarkasta laite ennen käyttöä. Sammuta välittömästi, jos joku lähestyy. Älä kosketa pyörivää terää.

Mitä tehdä, jos rotojatreè pysähtyy leikkauksen aikana?

Tämä voi johtua moottorin ylikuormituksesta, liian kuumasta akusta tai irtikytkennästä. Poista ylikuormitus, anna akun jäähtyä tai kytke se uudelleen. Moottori käynnistyy automaattisesti jäähtymisen jälkeen.

Kuinka puhdistaa rotoleikkausjatko?

Käytä kosteaa liinaa miedolla pesuaineella. Älä koskaan upota laitetta veteen. Vältä liuottimia, kuten bensiiniä. Kuivaa pehmeällä liinalla. Varmista, että moottorilohkon tuuletusaukot ovat puhtaat.

Kuinka säilyttää laite käytön jälkeen?

Puhdista laite huolellisesti. Säilytä kuivassa, hyvin ilmavoidussa paikassa, lukitussa tai korkealla, poissa lasten ulottuvilta. Älä säilytä lannoitteiden tai kemikaalien lähellä. Sijoita metalliterät suojakoteloon.

Voinko käyttää muita teriä kuin suositeltuja?

Ei, käytä vain terää ABR2300 tai EGO:n erityisesti suosittelemia teriä. Muiden terien käyttö voi aiheuttaa onnettomuuksia ja vahingoittaa laitetta. Vääntyneet, halkeilleet tai vahingoittuneet terät on hävitettävä.

Mistä löydän varaosia RTA2300:lle?

Varaosat (terät, suojakansi, mutteri jne.) ovat saatavilla EGO:n valtuutetuilta jälleenmyyjiltä. Katso egopowerplus.eu löytääksesi huoltokeskuksen. Kaikki korjaukset on tehtävä pätevän korjaajan toimesta.

KÄYTTÖOHJE RTA2300 EGO

Fl Pyöröleikkurilisäosa 75

NO Rotocut vedlegg 83

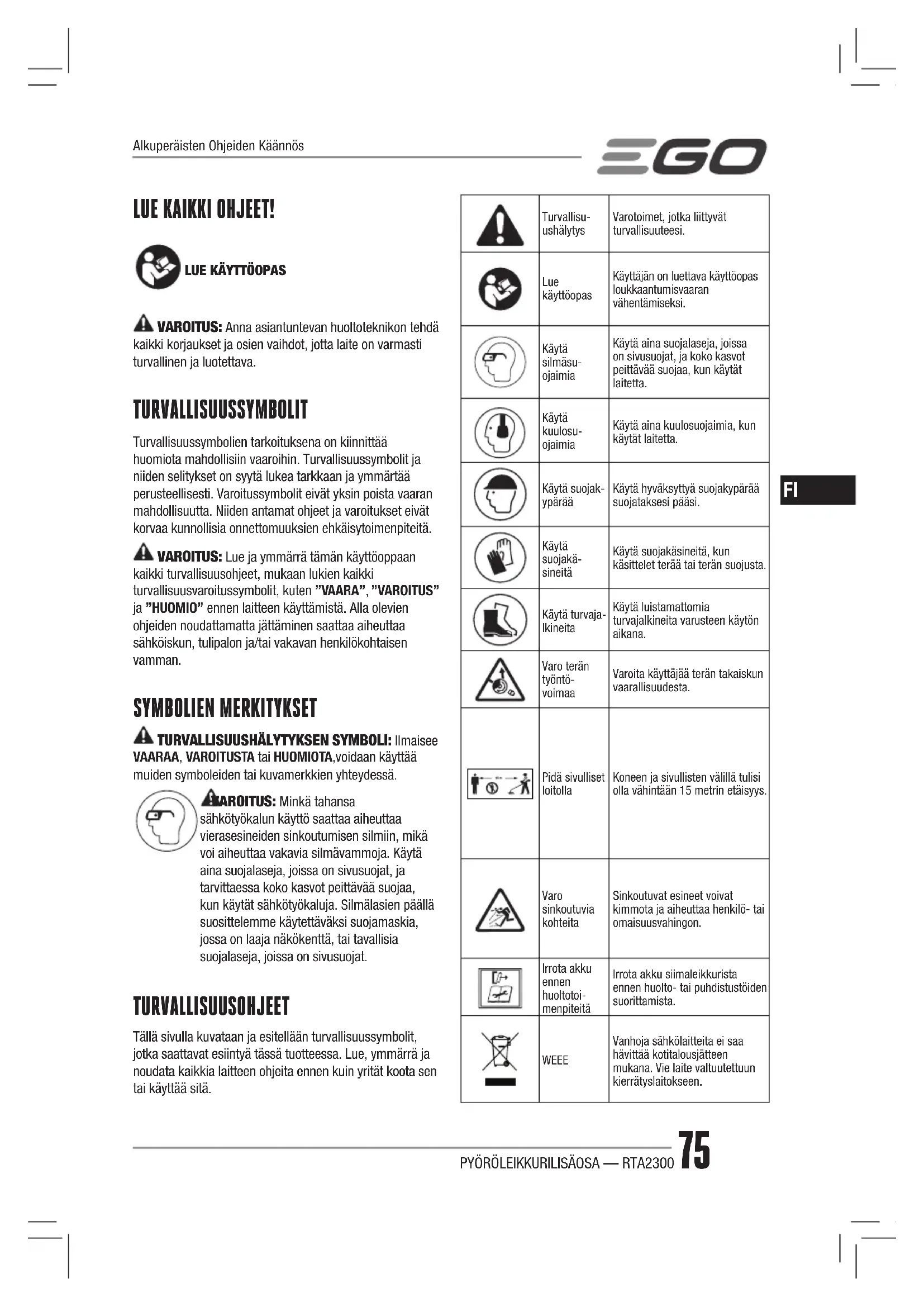

VAROITUS: Anna asiantuntevan huoltoteknikon tehdä kaikki korjaukset ja osien vaihdot, jotta laite on varmasti turvallinen ja luotettava.

TURVALLISUUSSYMBOLIT

Turvallisuussymbolien tarkoituksena on kiinnittää huomiota mahdollisiin vaaroihin. Turvallisuussymbolit ja niiden selitykset on syytä lukea tarkkaan ja ymmärtää perusteellisesti. Varoitussymbolit eivät yksin poista vaaran mahdollisuutta. Niiden antamat ohjeet ja varoitukset eivät korvaa kunnollisia onnettomuuksien ehkäisytoimenpiteitä.

VAROITUS: Lue ja ymmärrä tämän käyttöoppaan kaikki turvallisuusohjeet, mukaan lukien kaikki turvallisuusvaroitussymbolit, kuten "VAARA", "VAROITUS" ja "HUOMIO" ennen laitteen käyttämistä. Alla olevien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilökohtaisen vamman.

SYMBOLIEN MERKITYKSET

TURVALLISUUSHÄLYTYKSEN SYMBOLI: Ilmaisee VAARAA, VAROITUSTA tai HUOMIOTA, voidaan käyttää muiden symboleiden tai kuvamerkkien yhteydessä.

AROITUS: Minkä tahansa sähkötyökalun käyttö saattaa aiheuttaa vierasesineiden sinkoutumisen silmiin, mikä voi aiheuttaa vakavia silmävammoja. Käytä aina suojalaseja, joissa on sivusuojat, ja tarvittaessa koko kasvot peittävää suojaa, kun käytät sähkötyökaluja. Silmälasien päällä suosittelemme käytettäväksi suojamaskia, jossa on laaja näkökenttä, tai tavallisia suojalaseja, joissa on sivusuojat.

TURVALLISUUSOHJEET

Tällä sivulla kuvataan ja esitellään turvallisuussymbolit, jotka saattavat esiintyä tässä tuotteessa. Lue, ymmärrä ja noudata kaikkia laitteen ohjeita ennen kuin yrität koota sen tai käyttää sitä.

	Turvallisu-ushälytys	Varotoimet, jotka liittyvät turvallisuuteesi.
	Lue käyttöopas	Käyttäjän on luettava käyttöopas loukkaantumisvaaran vähentämiseksi.
	Käytä silmäsu-ojaimia	Käytä aina suojalaseja, joissa on sivusuojat, ja koko kasvot peittävää suojaa, kun käytät laitetta.
	Käytä kuulosu-ojaimia	Käytä aina kuulosuojaimia, kun käytät laitetta.
	Käytä suojak-ypärää	Käytä hyväksyttyä suojakypärää suojataksesi pääsi.
	Käytä suojakä-sineitä	Käytä suojakäsineitä, kun käsittelet terää tai terän suojusta.
	Käytä turvaja-Ikineita	Käytä luistamattomia turvajalkineita varusteen käytön aikana.
	Varo terän työntö-voimaa	Varoita käyttäjää terän takaiskun vaarallisuudesta.
	Pidä sivulliset loitolla	Koneen ja sivullisten välillä tulisi olla vähintään 15 metrin etäisyys.
	Varo sinkoutuvia kohteita	Sinkoutuvat esineet voivat kimmota ja aiheuttaa henkilö- tai omaisuusvahingon.
	Irrota akku ennen huoltotoi-menpiteitä	Irrota akku siimaleikkurista ennen huolto- tai puhdistustöiden suorittamista.
	WEEE	Vanhoja sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Vie laite valtuutettuun kierrätyslaitokseen.
	Melu	Taattu äänitehotaso. Melupäästötympäristöön Euroopan yhteisöndirektiivin mukaiset
	CE	Tämä tuote vastaa sovellettaviaEU-direktiivejä.
	UKCA	Tämä tuote on Yhdistyneenkuningaskunnan lainsäädännönmukainen.
V Voltti Jännite
n_b	Tyhjäkäyn-tinopeus	Pyörimisnopeus ilman kuormaa
min ^-1	per minuutti Kierrosta minuutissa
	Tasavirta Virran tyyppi tai ominaisuus
kg Kilogramma Paino

YLEISET KONETURVALLISUUSVAROITUKSET

⚠️ VAROITUS: Lue kaikki tämän koneen mukana tulleet turvallisuusvaroitukset, ohjeet, piirustukset ja tekniset tiedot. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.

Varoituksissa termillä "kone" tarkoitetaan verkkovirtakäyttöistä (johdollista) tai akkukäyttöistä (johdotonta) konetta.

TYÖALUEEN TURVALLISUUS

• Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia.
• Älä käytä koneita räjähdysherkässä ympäristössä, kuten esimerkiksi syttyvien nesteiden, kaasujen tai pölyjen lähellä. Koneet saattavat aiheuttaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Älä päästä lapsia tai sivullisia lähelle, kun käytät konetta. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

SÄHKÖTURVALLISUUS

- Koneen pistokkeiden on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistokkeita maadoitettujen koneiden kanssa. Muokkaamattomat pistokkeet ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa.

• Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu.
• Älä käytä konetta sateessa tai märissä olosuhteissa. Koneeseen pääsevä vesi voi lisätä sähköiskun tai toimintahäiriöiden riskiä, joka voi johtaa henkilövahinkoihin.
• Älä väärinkäytä johtoa. Älä ikinä käytä johtoa koneen kantamiseen, vetämiseen tai pistokkeen irrottamiseen. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
  ■ Kun käytät konetta ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä.
  ■ Jos et voi välttää sähkötyökoneen käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) varustettua pistorasiaa. Vikavirtasuojakytkimen käyttö vähentää sähköiskuriskiä.

HENKILÖKOHTAINEN TURVALLISUUS

• Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät konetta. Älä käytä konetta, kun olet väsynyt tai kun olet huumeiden, alkoholin tai lääkityksen vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen koneita käytettäessä saattaa aiheuttaa vakavan henkilövahingon.
  Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarvittaessa vähentää loukkaantumisvaaraa.

• Estä vahingossa käynnistyminen. Varmista, että kytkin on off-asennossa, ennen kuin liitätt virtalähteen ja/tai akun, nostat koneen tai kannat sitä. Koneiden kantaminen sormi virtakytkimellä tai virta kytkettynä olevan koneen liittäminen pistorasiaan muodostaa onnettomuusvaaran.
  ■ Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät koneen. Koneen pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövahingon.

• Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset koneen parhaalla mahdollisella tavalla odottamattomissa tilanteissa.

• Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin.
• Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö vähentää pölyyn liittyviä vaaroja.
• Älä anna koneiden tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä koneiden turvallisuusohjeita noudattamatta.

Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa.

KONEEN KÄYTTÖ JA HOITO

• Älä pakota konetta. Käytä omaan käyttötarkoitukseesi soveltuvaa konetta. Oikea kone suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.
• Älä käytä konetta, jos sitä ei saa käynnistettyä ja sammutettua kytkimellä. Koneen, jota ei voida hallita kytkimellä, käyttö on vaarallista ja se on korjattava.
• Irrota pistotulppa virtalähteestä ja/tai irrota akku koneesta, jos irrotettavissa, ennen kuin teet mitään säätöjä, vaihdat apuvälineitä tai laitat koneen varastoon. Nämä ennaltaehkäisevät turvallisuustoimenpiteet vähentävät koneen vahingossa käynnistymisen riskiä.
  Säilytä käyttämättömänä oleva kone lasten ulottumattomissa,äläkä anna henkilöiden, jotka eivät tunne konetta tai näitä ohjeita, käyttää konetta. Koneet ovat vaarallisia kokemattomien käyttäjien käsissä.
• Pidä koneet ja lisävarusteet kunnossa. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että koneessa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos kone on vaurioitunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti huolletuista koneista.
• Pidä leikkuukoneet terävinä ja puhtaina. Oikein huolletut leikkuukoneet, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita.
  Käytä konetta, lisävarusteita ja koneen teriä ym. näiden ohjeiden mukaisesti ja siten, että otat huomioon käyttöolosuhteet ja tehtävän työn. Koneen käyttö muuhun kuin sille suunniteltuun tarkoitukseen saattaa aiheuttaa vaaratilanteen.

- Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat eivät mahdollista koneen turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

AKKUKONEEN KÄYTTÖ JA HOITO

■ Lataa vain valmistajan määrittelemällä laturilla. Laturi, joka sopii yhdentyyppiselle akulle voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.
- Käytä koneissa vain erityisesti niihin tarkoitettuja akkuja. Muunlaisten akkujen käyttö saattaa aiheuttaa henkilövahingon tai tulipalon vaaran.
■ Kun akku ei ole käytössä, pidä se erillään metalliesineistä, kuten paperiliittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet, jotka voivat yhdistää akun navat toisiinsa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon.

• Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja.
• Älä käytä akkua tai konetta, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran.
• Älä altista akkua tai konetta tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.
  ■ Noudata kaikkia latausohjeita,äläkä lataa akkua tai konetta lämpötilassa, joka ei ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa.

- Vältä vaarallisia olosuhteita – älä käytä laitteita kosteissa tai märissä rinteissä.

■ Pidä suojat paikallaan ja toimintakuntoisina.
■ Pidä kätesi ja jalkasi etäällä leikkuualueelta.
■ Loukkaantumisvaaran vähentämiseksi älä työskentele tikkailla tai muilla epävakaila alustoilla. Älä pidä leikkaavaa osaa vyötärön tasoa korkeammalla.
Tarkasta leikkaava osa tasaisin väliajoin käytön aikana tai heti, jos laitteen leikkuuteho muuttuu merkittävästi.

三GO

- Parhaan tuloksen saat, kun akku ladataan tilassa, jonka lämpötila on yli 5°C, mutta alle 40°C. Älä säilytä ulkona tai ajoneuvoissa.

- Jos joku lähestyy sinua, sammuta moottori ja leikkuulaite.

■ Varoita käyttäjää terän takaiskun vaarallisuudesta.

■ Takapotku saattaa tapahtuu, kun pyörivä terä osuu kohteeseen, joka ei heti katkea.

- Terän takapotku voi olla niin voimakas, että laite ja/tai käyttäjä lennähtävät mihin tahansa suuntaan ja käyttäjä voi menettää laitteen hallinnan.

■ Terän takapotku tapahtuu ilman varoitusta, jos terä jää kiinni ja pysähtyy.

■ Terän takapotku tapahtuu usein alueilla, joissa leikattavaa materiaalia on vaikea nähdä.

- Älä kiinnitä terää laitteeseen, ellei kaikkia tarvittavia osia ole kiinnitetty kunnolla. Kunnollisten osien käytön laiminlyönti voi aiheuttaa terän sinkoutumisen irti ja aiheuttaa vakavan henkilövahingon käyttäjälle ja/tai sivullisille. Hävitä taipuneet, vääntyneet, murtuneet, rikkoutuneet tai muulla tavalla vaurioituneet terät. Käytä terävää terää, tylsä terä jää kiinni helpommin ja aiheuttaa takapotkun.

Liikkuva terä/siima voi aiheuttaa henkilövahingon koska se voi jatkaa pyörimistä moottorin sammuttamisen tai liipaisimen vapauttamisen jälkeen. Pidä työkalu kunnolla hallinnassa, kunnes terä/siima on täysin pysähtynyt.

- Akkutyökaluja ei tarvitse liittää sähköverkkoon. Tästä syystä ne ovat aina käyttökunnossa. Huomioi mahdolliset vaarat myös silloin, kun työkalu ei ole käynnissä. Ole varovainen tehdessäsi kunnossapitotai huoltotoimenpiteitä.

- Älä puhdista letkulla; vältä veden pääsemistä moottoriin ja sähköliitäntöihin.

■ Jos kohtaat tilanteen, jota ei tässä käyttöoppaassa käsitellä, toimi varoen ja käytä omaa harkintakykyäsi. Pyydä lisäohjeita EGO-asiakaspalvelusta.

Käytä vain kuvassa A2 lueteltujen akkujen ja latureiden kanssa.

SÄILYTÄ NÄMÄ OHJEET!

TEKNISET TIEDOT

Tyhjäkäyntinopeus 450 ±5 % rpm
Leikkuuterä ABR2300

Suositeltu käyttölämpötila 0°C-40°C
Suositeltu säilytyslämpötila -20°C-70°C
Paino (ilman akkua) 2,6 kg
Mitattu äänitehotaso L_WA ä		97,4 dB(A)K= 2,7 dB(A)(PH1400E)
		95,19 dB(A)K= 1,93 dB(A)(PH1420E)
		92 dB(A)K= 3,0 dB(A)(PHX1600)
Äänenpaineen taso käyttäjän korvien tasolla L_PA		83 dB(A)K= 2,5 dB(A)(PH1400E)
		81,9 dB(A)K= 3 dB(A)(PH1420E)
		85 dB(A)K= 3 dB(A)(PHX1600)
Taattu äänitehotaso L_WA (mitattu direktiivin 2000/14/EY mukaan)		100 dB(A)
Tärinäarvo a_H :	Etuapukahva	3,3 m/s2K= 2 m/s2(PH1400E)
		3,06 m/s2K= 1,5 m/s2(PH1420E)
		1,52 m/s2K= 1,5 m/s2(PHX1600)
	Takakahva	2,0 m/s2K= 1,5 m/s2(PH1400E)
		2,46 m/s2K= 1,5 m/s2(PH1420E)
		1,71 m/s2K= 1,5 m/s2(PHX1600)

Ilmoitettu tärinän kokonaispäästöarvo on mitattu standarditestausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään;
Ilmoitettua tärinän kokonaispäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

HUOMAA: Työkalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta kokonaispäästöarvosta työkalun käyttötavasta johtuen; käyttäjän suojaamiseksi tulee käyttää käsineitä ja kuulosuojaimia varsinaisissa käyttöolosuhteissa.

PAKKAUSLUETTELO (KUVA A1)

KUVAUS

PYÖRÖLEIKKURILISÄOSAN OSAT (kuva A1)

1. Tiivistysruuvi
2. Vaihteistokotelo
3. Terä
4. Liukuvan suojuksen kokoonpano
5. Suojuskokoonpano
6. Varsi
7. Päätytulppa
8. Avain
9. Kuusioavain

KOKOONPANO

⚠️ VAROITUS: Jos jokin osa on vahingoittunut tai puuttuu, älä käytä tuotetta ennen kuin osat on vaihdettu. Tuotteen käyttö vioittuneilla tai puuttuvilla osilla voi aiheuttaa vakavan henkilövahingon.

VAROITUS: Älä yritä muuttaa tätä tuotetta tai käyttää siinä lisävarusteita, joita ei ole suunniteltu käytettäviksi tämän koneen kanssa. Mikä tahansa tällainen muokkaus tai muutos on väärinkäytös ja saattaa aiheuttaa vaarallisen tilan, joka saattaa johtaa vakavaan henkilövammaan.

VAROITUS: Poista akku koneesta aina, kun kokoat osia. Näin varmistat, ettei laite käynnisty vahingossa eikä aiheuta vakavia henkilövahinkoja.

SUOJAN KIINNITTÄMINEN

VAROITUS: Käytä aina käsineitä, kun kiinnität tai vaihdat suojusta. Varo suojuksen terää ja suojaa kätesi leikkautumiselta.

⚠️ VAROITUS: Älä koskaan käytä työkalua ilman, että suojus on kunnolla paikallaan. Suojuksen on aina oltava työkalussa käyttäjän suojaamiseksi! Kun suojus on kiinnitetty, älä poista tai säädä sitä. Jos suojuksen vaihtaminen on tarpeen, vain asiantunteva huoltoteknikko saa tehdä sen!

Löysää ja poista kaksi ruuvia suojuksesta (kuva B). Kohdista suojuksen kiinnitysreiät kokoonpanoreikiin ja lukitse suojus sitten varren tyveen kahden ruuvin ja jousialuslaattojen kanssa (kuva C).

⚠️ VAROITUS: Varmista, että suojus on paikallaan kuvien B ja C mukaisesti, käänteinen kiinnitys aiheuttaa suuren vaaran!

Tämä pyöröleikkurilisäosa on suunniteltu käytettäväksi EGO-akkupään PH1400E/PH1420E /PHX1600 kanssa. Katso akkupään PH1400E/PH1420E /PHX1600 käyttöoppaasta kohta "LISÄOSAN ASENTAMINEN AKKUPÄÄHÄN".

TOIMINTA

VAROITUS: Älä anna tämän laitteen tuttuuden tehdä sen käsittelystä huolimatonta. Muista, että sekunnin sadasosankin huolimattomuus riittää vakavan vamman aiheutumiseen.

VAROITUS: Älä käytä lisälaitteita tai lisävarusteita, jos tämän tuotteen valmistaja ei ole suositellut niitä. Tällaisten lisävarusteiden tai apuvälineiden käyttö saattaa aiheuttaa vakavia henkilövahinkoja.

Tätä laitetta voi käyttää seuraavassa mainittuihin tarkoituksiin:

Leikkaaminen: käytetään ruohon leikkaamiseen pylväiden tai suojakaiteiden ympäriltä, seinien vieriltä, jalkakäytävien reunoista, aitojen reunoilta tai kasvillisuuden leikkaamiseen pysäköintipaikoilta.

HUOMAA: Kun käytät pyöröleikkurilisäosaa, varmista, ettei mitään vieraita esineitä pääse sinkoutumaan siitä. Se aiheuttaa vakavan vaaran: rikkoo ikkunoita, kolhii autojen runkoja, hajottaa aitoja, repii kaarnaa puista tai aiheuttaa henkilövahingon.

PYÖRÖLEIKKURILISÄOSAN KÄYTTÄMINEN AKKUPÄÄN KANSSA

VAROITUS: Vakavan henkilövamman välttämiseksi käytä aina suojalaseja, kun käytät laitetta. Käytä pölyisissä olosuhteissa hengityssuojainta.

Tyhjennä leikattava alue ennen jokaista käyttökertaa. Poista kaikki esineet, kuten kivet, rikkinäinen lasi, naulat, rautalanka tai narut, jotka saattavat lentää tai sotkeutua leikkurin osiin. Tyhjennä alue lapsista, sivullisista ja lemmikkieläimistä. Pidä lapset, sivulliset ja lemmikkieläimet vähintään 15 metrin päässä. Sinkoutuvat esineet voivat silti vielä aiheuttaa vaaraa sivullisille. Sivullisia tulee kannustaa pitämään suojalaseja. Jos joku lähestyy sinua, sammuta moottori ja leikkuulaite välittömästi.

Tarkasta tuote ennen jokaista käyttökertaa vaurioituneiden/kuluneiden osien varalta

arkasta pyöröleikkurilisäosa, suojus ja kaarikahva. Vaihda murtuneet, vääntyneet, taipuneet tai muulla tavoin vaurioituneet osat.

Puhdista työkalu jokaisen käyttökerran jälkeen.

HUOMIO: Tukokset ilma-aukoissa estävät ilman virtaamisen moottorikehikkoon ja voivat aiheuttavat ylikuumenemista tai moottorin vahingoittumisen.

Käytä työkalun puhdistuksessa vain mietoa pesuainetta ja kosteaa liinaa. Älä ikinä päästä vettä työkalun sisälle; älä koskaan upota mitään työkalun osaa nesteeseen.
- Pidä moottorikehikon ilma-aukot aina puhtaana irtoaineksesta.

KUNNOSSAPITO

VAROITUS: Käytä huollon yhteydessä vain identtisiä varaosia. Tarkasta työkalu ja huolla sitä säännöllisesti. Pätevän huoltoteknikon tulee suorittaa kaikki korjaukset, jotta voidaan taata tuotteen turvallinen ja luotettava käyttö.

⚠️ VAROITUS: Akkutyökaluja ei tarvitse liittää sähköverkkoon. Tästä syystä ne ovat aina käyttökunnossa. Vakavan henkilövahingon välttämiseksi ole erityisen varovainen, kun teet kunnossapitoa, huollat tai vaihdat leikkuuosia tai muita osia.

⚠️ VAROITUS: Irrota akun liitin liitännästä ennen kuin huollat tai puhdistat laitetta tai vaihdat siihen varusteita tai poistat materiaalia laitteesta, jotta vältät vakavat henkilövahingot.

PYÖRÖLEIKKURIN TERÄN VAIHTAMINEN

⚠️ VAROITUS: Jos terät irtoavat sen jälkeen kun ne on kiinnitetty paikoilleen, tai terät ovat pahoin kuluneet, vaihda terät välittömästi. Älä ikinä käytä työkalua, jonka leikkaava osa on löystynyt tai viallinen.

PYÖRÖLEIKKURIN pää kuten kuvassa D1.

D-1 Akselikuppi D-2 Yläterä
D-3 Alaterä D-4 Tukikuppi
D-5 Aluslevy D-6 Liukumalja
D-7 Mutteri

1. Aseta PYÖRÖLEIKKURIN pään vaihdekotelo kiinteää pintaa vasten. Kiinnitä ylä- ja alaterät pihdeillä tai ruuvipenkkiin, käytä sitten avainta ja löysää mutteri (kuva D2).
2. Poista mutteri, liukumalja, aluslevy, tukikuppi, alaterä, yläterä ja akselikuppi järjestyksessä, kuten kuvassa D1 näytetään.
3. Ennen uusien terien asentamista, aseta akselikuppi akseliin (kuva D3). Aseta yläterä, jossa on suuri kuusikulmainen reikä, akselille siten, että pintaan painettu "EGO"-logo osoittaa kohti vaihdelaatikkoa (kuva D4). Aseta sitten alaterä, jossa on pieni kuusikulmainen reikä, akselille siten, että pintaan painettu "EGO"-logo osoittaa kohti käyttäjää (kuva D5).

HUOMAA: Varmista, että terien kuusikulmaiset reiät ja akselin kuusio-osa asettuvat paikoillaan. Jos terät asennetaan päinvastoin, PYÖRÖLEIKKURILISÄOSA ei toimi oikein, ja se vaurioittaa teriä.

1. Noudata kokoamisessa kuvassa D1 näytettyä järjestystä.

VAIHTEISTOKOTELON VOITELU

Parhaan toimivuuden ja pitkän käyttöiän takaamiseksi voitele vaihteistokotelo erikoisrasvalla (noin 4–5 g joka kerta) 50 käyttötunnin välein.

Erikoisrasvan on täytettävä seuraavat vaatimukset.

1. Kuuluttava luokkaan DIN51818: NLGI-1 kartion tunkeutumisaste.
2. Esteripohjainen rasva.
3. Erinomainen alhaisen lämpötilan käynnistys, EP, mekaaninen leikkaus, hankauksen kestävyys ja hapettumisenkestävyysominaisuudet.
4. Käyttölämpötilan on oltava -40–180°C. Irrota akun pistoke ja tiivistysruuvi. Vaihteistokotelon voitelu voitelureiän kautta.

⚠️ VAROITUS: Älä voitele, jos työkalu on vielä yhdistettynä akkuun tai se on käynnissä.

LAITTEEN PUHDISTAMINEN

■ Puhdista laite kostealla liinalla ja miedolla puhdistusaineella.
- Älä käytä voimakkaita puhdistusaineita muoviseen kuoreen tai kahvaan. Ne saattavat vahingoittua tietyistä aromaattisista öljyistä, kuten männystä ja sitruunasta, ja liuottimista, kuten kerosiinista. Kosteus voi myös aiheuttaa sähköiskun vaaran. Pyyhi kosteus pois pehmeällä ja kuivalla liinalla.

LAITTEEN VARASTOINTI

■ Puhdista työkalu perusteellisesti ennen varastoon laittamista.
Säilytä laite kuivassa, hyvin ilmastoidussa, lukitussa paikassa tai korkealla, poissa lasten ulottuvilta Älä säilytä laitetta lannoitteiden, bensiinin tai muiden kemikaalien vieressä tai päällä.
- Käytä metalliterissä kuljetussuojusta kuljetuksen ja varastoinnin aikana.

Ympäristönsuojelu

Älä hävitä sähkölaitteita, akkulaturia tai akkua/ladattavia paristoja kotitalousjätteen seassa! Vie tämä tuote hyväksyttyyn kierrätyspaikkaan tai anna se erilliseen keräilyyn. Sähkötyökalut tulee palauttaa asianmukaiseen ympäristöystävälliseen kierrätyslaitokseen.

VIANMÄÄRITYS

ONGELMA	SYY RATKAISU
PYÖRÖLEIKKURI ei käynnisty.	■ Akkua ei ole yhdistetty oikein akkupäähän.■ Akku on tyhjä.■ Lukituksenpoistokytkintä ja liipaisinta ei paineta samanaikaisesti.	■ Yhdistä akku akkupäähän.■ Lataa akku käyttöoppaan luettelossa olevalla EGO-laturilla.■ Paina lukituksen poistokytkin alas ja pidä sitä painettuna, käynnistä laite sen jälkeen painamalla liipaisinta.
PYÖRÖLEIKKURI pysähtyy kesken leikkaamisen.	■ Moottori on ylikuormittunut.■ Akku on liian kuuma.■ Akku on irronnut työkalusta	■ Moottori tunnistaa, kun kuorma poistetaan. Voit jatkaa työskentelyä vähentämällä PYÖRÖLEIKKURIN pään kuormitusta ja pitkän ruohon leikkaamista, leikkaa sen sijaan asteittain.■ Anna akun jäähtyä itsestään tai puhalla siihen ilmaa jäähtymisen nopeuttamiseksi.■ Yhdistä akku uudelleen.

FI

TAKUU

EGON TAKUUEHDOT

Verkkosivustolta egopowerplus.eu löydät EGOn takuuehtojen täydelliset ehdot kokonaisuudessaan.

LES GJENNOM ALLE INSTRUKSJONENE!

LES BRUKERHÅNDBOKEN

D-1 Ve	eno puodelis D-2 Viršutinis	peilis
D-3 Apatinis peilis D-4 Atraminis puodelis
D-5 Poveržlé D-6 stantis dubenélis
D-7 Veržlé
