Typ produktu	Przedłużka rotacyjna do wielofunkcyjnych podcinarek do trawy
Marka	EGO
Model	RTA2300
Waga (bez akumulatora)	2,6 kg
Prędkość biegu jałowego	450 obr/min (±5%)
Ostrze	Model ABR2300 (ostrza górne i dolne)
Kompatybilność z blokiem silnika	EGO PH1400E, PH1420E, PHX1600
Zasilanie	Akumulator litowo-jonowy (przez kompatybilny blok silnika)
Gwarantowany poziom mocy akustycznej	100 dB(A)
Zalecana temperatura pracy	0 °C do 40 °C
Zalecana temperatura przechowywania	-20 °C do 70 °C
Główne zastosowania	Cięcie trawy wokół słupków, krawężników, ścian, ogrodzeń, parkingów
Urządzenia zabezpieczające	Zdejmowana osłona ochronna, zabezpieczenie przed przypadkowym uruchomieniem, automatyczne wyłączanie w przypadku przeciążenia
Konserwacja	Smarowanie obudowy przekładni co 50 godzin; czyszczenie wilgotną szmatką z łagodnym mydłem
Części zamienne	Ostrza ABR2300, osłona ochronna, ślizgacz, nakrętka, podkładka, tarcza podtrzymująca ostrze, kapturek wału
Gwarancja	Sprawdź warunki na egopowerplus.eu

Często zadawane pytania - RTA2300 EGO

Jak zamontować przedłużkę rotacyjną RTA2300 na bloku silnika?

Przedłużka rotacyjna jest przeznaczona do bloków silnika EGO PH1400E, PH1420E i PHX1600. Zapoznaj się z sekcją « MONTAŻ PRZEDŁUŻKI NA BLOKU SILNIKA » w instrukcji bloku silnika. Przed montażem upewnij się, że akumulator jest wyjęty.

Jak wymienić ostrza przedłużki rotacyjnej?

Wyjmij akumulator. Umieść obudowę przekładni na twardej powierzchni. Użyj szczypiec, aby przytrzymać ostrza i poluzuj nakrętkę za pomocą dołączonego klucza. Zdejmij części w kolejności: nakrętka, ślizgacz, podkładka, tarcza podtrzymująca, dolne ostrze, górne ostrze, kapturek wału. Zamontuj nowe ostrza, prawidłowo orientując logo EGO. Dokręc nakrętkę mocno.

Jak często należy smarować obudowę przekładni?

Co 50 godzin pracy. Użyj specjalnego smaru klasy NLGI-1 na bazie estrów, odpowiedniego do temperatur od -40°C do 180°C. Odłącz akumulator, wykręć śrubę uszczelniającą i wstrzyknij 4-5 g smaru przez otwór smarowniczy.

Jakie akumulatory są kompatybilne z przedłużką RTA2300?

Sama przedłużka nie ma akumulatora. Należy jej używać z kompatybilnym blokiem silnika EGO (PH1400E, PH1420E, PHX1600) i akumulatorami wymienionymi w instrukcji bloku silnika. Używaj wyłącznie zalecanych akumulatorów i ładowarek EGO.

Jakie są podstawowe zasady bezpieczeństwa podczas korzystania z narzędzia?

Zawsze noś ochronę oczu i słuchu. Utrzymuj osoby i zwierzęta w odległości co najmniej 15 m. Nie pracuj na drabinie. Przed użyciem sprawdź narzędzie. Natychmiast wyłącz, jeśli ktoś się zbliży. Nie dotykaj obracającego się ostrza.

Co zrobić, jeśli rotacyjna przestanie działać podczas cięcia?

Może to być spowodowane przeciążeniem silnika, zbyt gorącym akumulatorem lub rozłączeniem. Usuń nadmierne obciążenie, pozwól akumulatorowi ostygnąć lub podłącz go ponownie. Silnik uruchomi się automatycznie po ostygnięciu.

Jak wyczyścić przedłużkę rotacyjną?

Użyj wilgotnej szmatki z łagodnym detergentem. Nigdy nie zanurzaj narzędzia w wodzie. Unikaj rozpuszczalników, takich jak benzyna. Osusz miękką szmatką. Upewnij się, że otwory wentylacyjne bloku silnika są odsłonięte.

Jak przechowywać narzędzie po użyciu?

Dokładnie wyczyść narzędzie. Przechowuj je w suchym, dobrze wentylowanym miejscu, zamkniętym na klucz lub w górze, poza zasięgiem dzieci. Nie przechowuj go w pobliżu nawozów lub środków chemicznych. Umieść metalowe ostrza w etui ochronnym.

Czy mogę używać innych ostrzy niż zalecane?

Nie, używaj wyłącznie ostrza ABR2300 lub tych specjalnie zalecanych przez EGO. Użycie innych ostrzy może spowodować wypadki i uszkodzić narzędzie. Ostrza wygięte, pęknięte lub uszkodzone należy wyrzucić.

Gdzie mogę znaleźć części zamienne do RTA2300?

Części zamienne (ostrza, osłona, nakrętka itp.) są dostępne u autoryzowanych dealerów EGO. Odwiedź stronę egopowerplus.eu, aby znaleźć centrum serwisowe. Wszelkie naprawy muszą być wykonane przez wykwalifikowanego serwisanta.

INSTRUKCJA OBSŁUGI RTA2300 EGO

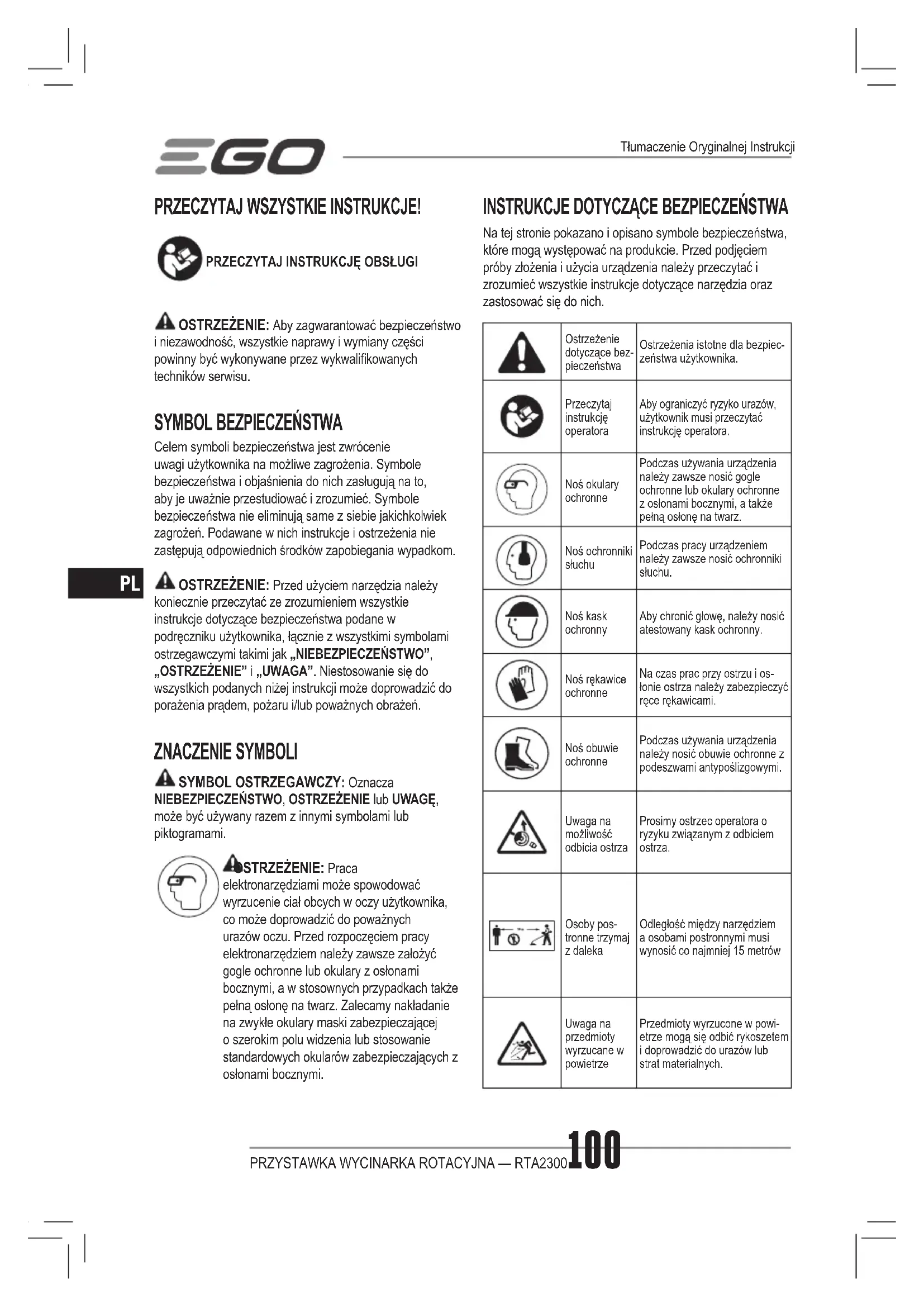

PL Przystawka wycinarka rotacyjna 100

OSTRZEŻENIE: Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy i wymiany części powinny być wykonywane przez wykwalifikowanych techników serwisu.

SYMBOL BEZPIECZEŃSTWA

Celem symboli bezpieczeństwa jest zwrócenie uwagi użytkownika na możliwe zagrożenia. Symbole bezpieczeństwa i objaśnienia do nich zasługują na to, aby je uważnie przestudiować i zrozumieć. Symbole bezpieczeństwa nie eliminują same z siebie jakichkolwiek zagrożeń. Podawane w nich instrukcje i ostrzeżenia nie zastępują odpowiednich środków zapobiegania wypadkom.

OSTRZEŻENIE: Przed użyciem narzędzia należy koniecznie przeczytać ze zrozumieniem wszystkie instrukcje dotyczące bezpieczeństwa podane w podręczniku użytkownika, łącznie z wszystkimi symbolami ostrzegawczymi takimi jak „NIEBEZPIECZEŃSTWO”, „OSTRZEŻENIE” i „UWAGA”. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

ZNACZENIE SYMBOLI

⚠ SYMBOL OSTRZEGAWCZY: Oznacza NIEBEZPIECZEŃSTWO, OSTRZEŻENIE lub UWAGĘ, może być używany razem z innymi symbolami lub piktogramami.

ASTRZEŻENIE: Praca elektronarzędziami może spowodować wyrzucenie ciał obcych w oczy użytkownika, co może doprowadzić do poważnych urazów oczu. Przed rozpoczęciem pracy elektronarzędziem należy zawsze założyć gogle ochronne lub okulary z osłonami bocznymi, a w stosownych przypadkach także pełną osłonę na twarz. Zalecamy nakładanie na zwykle okulary maski zabezpieczającej o szerokim polu widzenia lub stosowanie standardowych okularów zabezpieczających z osłonami bocznymi.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Na tej stronie pokazano i opisano symbole bezpieczeństwa, które mogą występować na produkcie. Przed podjęciem próby złożenia i użycia urządzenia należy przeczytać i zrozumieć wszystkie instrukcje dotyczące narzędzia oraz zastosować się do nich.

	Ostrzeżenie dotyczące bezpieczeństwa	Ostrzeżenia istotne dla bezpieczeństwa użytkownika.
	Przeczytaj instrukcję operatora	Aby ograniczyć ryzyko urazów, użytkownik musi przeczytać instrukcję operatora.
	Noś okulary ochronne	Podczas używania urządzenia należy zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi, a także pełną osłonę na twarz.
	Noś ochronniki słuchu	Podczas pracy urządzeniem należy zawsze nosić ochronniki słuchu.
	Noś kask ochronny	Aby chronić głowę, należy nosić atestowany kask ochronny.
	Noś rękawice ochronne	Na czas prac przy ostrzu i os-łonie ostrza należy zabezpieczyć ręce rękawicami.
	Noś obuwie ochronne	Podczas używania urządzenia należy nosić obuwie ochronne z podeszwami antypoślizgowymi.
	Uwaga na możliwość odbicia ostrza	Prosimy ostrzec operatora o ryzyku związanym z odbiciem ostrza.
	Osoby pos-tronne trzymaj z daleka	Odległość między narzędziema osobami postronnymi musi wynosić co najmniej 15 metrów
	Uwaga na przedmioty wyrzucane w powietrze	Przedmioty wyrzucone w powietrze mogą się odbić rykoszetem i doprowadzić do urazów lub strat materialnych.
	Przed przystąpieniem do czynności konserwacyjnych należy odłączyć akumulator	Przed przystąpieniem do czynności konserwacyjnych lub czyszczenia od podkaszarki należy odłączyć akumulator.
	WEEE	Zużytych wyrobów elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu.
	Halas	Gwarantowany poziom mocy akustycznej. Emisja hałasu do środowiska zgodnie z dyrektywą Wspólnoty Europejskiej.
	CE	Ten produkt jest zgodny z obowiązującymi dyrektywami WE.
	UKCA	Produkt jest zgodny z obowiązującym ustawodawstwem Wielkiej Brytanii.
VWolt Napięcie
_b	Prędkość bez obciążenia	Prędkość obrotowa bez obciążenia
min^-1	Na minutę Obroty na minutę
	Prąd stały	Rodzaj lub charakterystyka prądu
kg Kilogram Ciężar

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA UŻYWANIA MASZYNY

OSTRZEŻENIE: Prosimy przeczytać wszystkie ostrzeżenia i instrukcje oraz przestudiować specyfikację i ilustracje dostarczone wraz z maszyną. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.

WSZYSTKIE OSTRZEŻENIA I INSTRUKCJE NALEŻY ZACHOWAĆ NA PRZYSZŁOŚĆ.

Termin „maszyna” występujący w ostrzeżeniach dotyczy maszyny elektrycznej o zasilaniu sieciowym (przewodowej) lub akumulatorowym (bezprzewodowej).

■ Należy dbać o czystość i dobre oświetlenie w miejscu pracy. Bałagan i złę oświetlenie sprzyjają wypadkom.
■ Maszyn nie należy używać w miejscach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Maszyny wytwarzają iskry, które mogą zapalić pył lub opary.
■ W czasie pracy maszynę należy trzymać z dala od dzieci i osób postronnych. Chwila nieuwagi może spowodować utratę kontroli nad urządzeniem.

BEZPIECZEŃSTWO ELEKTRYCZNE

■ Wtyczki maszyny muszą pasować do gniazdka. Nigdy w jakikolwiek sposób nie wolno przerabiać wtyczki. Do maszyn wymagających uziemienia nie należy używać przejściówek. Oryginalne wtyczki i pasujące do nich gniazdka zmniejszają ryzyko porażenia prądem.
Należy unikać dotykania ciałem powierzchni uziemionych, takich jak np. rury, kaloryfery, kuchenki i lodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem.
■ Maszyny nie należy używać podczas deszczu lub w warunkach dużej wilgotności. Woda dostająca się do maszyny może zwiększyć ryzyko porażenia prądem lub awarii, która może doprowadzić do urazów ciała.
- Nie należy nadwyrężać przewodu. Nigdy nie należy używać przewodu do noszenia lub ciągnięcia maszyny; nie wolno chwytać za przewód, aby wyjąć wtyczkę z kontaktu. Przewód należy chronić przed gorącem, ropą, olejem, ostrymi krawędziami i poruszającymi się częściami. Zapłatane lub uszkodzone przewody zwiększają ryzyko porażenia prądem.

三GO

• Podczas używania maszyny na dworze należy stosować przedłużacz nadający się do używania na dworze. Używanie przewodu przeznaczonego do stosowania na dworze zmniejsza ryzyko porażenia prądem.
• Jeżeli użycie maszyny w miejscu o dużej wilgotności jest nieuniknione, należy stosować zasilanie zabezpieczone wyłącznikiem różnicowoprowadowym. Używanie wyłącznika różnicowoprawodowego zmniejsza ryzyko porażenia prądem.

BEZPIECZEŃSTWO OSOBISTE

• Podczas używania maszyny należy zachowywać czujność, patrzeć, co się robi i kierować się zdrowym rozsądkiem. Nie należy używać maszyny, gdy użytkownik jest zmęczony, albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie posługiwania się maszyną może spowodować poważne urazy.
  ■ Należy używać środków ochrony osobistej. Należy zawsze nosić okulary ochronne. Stosowanie w odpowiednich warunkach sprzętu ochronnego takiego jak np. maska przeciwpyłowa, obuwie ochronne z podeszwami antypoślizgowymi, kask lub ochronniki słuchu zmniejszy ewentualne obrażenia.
• Nie należy dopuszczać do przypadkowego włączenia. Należy pilnować, aby przed podłączeniem maszyny do zasilania i/lub baterii akumulatorowej oraz przed podniesieniem i przenoszeniem przełącznik był ustawiony w pozycji „wyłączone”. Trzymanie palca na przełączniku włączającym w czasie przenoszenia maszyn lub podłączanie ich do zasilania, gdy przełącznik ustawiony jest w pozycji „włączone”, może doprowadzić do wypadku.
  ■ Przed włączeniem maszyny należy usunąć wszystkie klucze regulacyjne i inne narzędzia. Klucz zaczepiony o obracającą się część maszyny może spowodować obrażenia.
• Nie należy sięgać za daleko. Należy zawsze dbać o utrzymanie równowagi i pewne podparcie nóg. W nieprzewidzianych sytuacjach zapewnia to lepszą kontrolę nad maszyną.
  ■ Należy nosić odpowiednią odzież. Nie powinno się nosić lużnych ubrań ani biżuterii. Włosy i odzież należy trzymać w bezpiecznej odległości od poruszających się części. Luźne ubrania, biżuteria lub długie włosy mogą zaczepić się o poruszające się części.
  ■ Jeżeli urządzenie jest przystosowane do podłączania do odsysacza pyłu i urządzenia zbierającego, należy dopilnować, aby systemy te były podłączone i

właściwie stosowane. Używanie systemów służących do pochłaniania pyłu może zmniejszyć zagrożenia związane z pyłem.

- Nie wolno dopuścić do tego, aby poczucie znajomości maszyn wynikające z ich częstego używania doprowadziło do lekceważenia i ignorowania zasad bezpieczeństwa. Jedno lekkomyślne działanie może w ułamku sekundy doprowadzić do ciężkich urazów.

UŻYWANIE I PIELEGNACJA MASZYNY

■ Maszyny nie należy forsować. Należy używać maszyny odpowiedniej do wykonywanej pracy. Odpowiednia maszyna wykona pracę lepiej i bezpieczniej, gdy pozwoli się jej pracować z prędkością/obrotami do jakich została zaprojektowana.
■ Nie należy używać maszyny, jeżeli przełącznik zasilania nie włącza jej lub nie wyłącza. Maszyna, której nie da się kontrolować przełącznikiem, jest potencjalnie niebezpieczna i wymaga naprawy.
■ Przed przystąpieniem do regulacji maszyny oraz przed wymianą akcesoriów lub odłożeniem maszyny na miejsce, należy odłączyć ją od zasilania i/lub wyjąć akumulator. Tego typu zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego włączenia się maszyny.
- Nieużywane maszyny należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno dopuszczać do obsługiwania maszyny przez osoby, które nie znają maszyny lub nie zapoznały się z niniejszą instrukcją. W rękach nieprzeszkolonych użytkowników maszyny mogą stanowić zagrożenie.
■ Maszyny i akcesoria należy utrzymywać w dobrym stanie. Należy kontrolować, czy części ruchome nie są odchylone od osi, nie zacinają się i nie są pęknięte lub uszkodzone w inny sposób, który mógłby wpłynąć na działanie maszyny. Jeśli maszyna jest uszkodzona, przed użyciem należy ją naprawić. Wiele wypadków wynika ze złej konserwacji maszyn.
Należy dbać o czystość i naostrzenie maszyn tnących. Odpowiednio utrzymane maszyny tnące z ostrymi krawędziami tnącymi są mniej narażone na zakleszczanie się i łatwiej jest je kontrolować.
- Maszyny, akcesoriów, wierteł, bitów, itp. należy używać zgodnie z niniejszą instrukcją, z uwzględnieniem warunków i rodzaju wykonywanej pracy. Korzystanie z maszyny niezgodnie z przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.
■ Należy dbać o to, aby uchwyty i powierzchnie do trzymania były suche, czyste i niezaplamione olejem lub smarem. Śliskie uchwyty nie pozwalają
■ Maszyny nie należy forsować. Należy używać maszyny odpowiedniej do wykonywanej pracy.
Odpowiednia maszyna wykona pracę lepiej i bezpieczniej, gdy pozwoli się jej pracować z prędkością/obrotami do jakich została zaprojektowana.
■ Nie należy używać maszyny, jeżeli przełącznik zasilania nie włącza jej lub nie wyłącza. Maszyna, której nie da się kontrolować przełącznikiem, jest potencjalnie niebezpieczna i wymaga naprawy.
■ Przed przystąpieniem do regulacji maszyny oraz przed wymianą akcesoriów lub odłożeniem maszyny na miejsce, należy odłączyć ją od zasilania i/lub wyjąć akumulator. Tego typu zapobiegawcze środki ostrożności zmniejszają ryzyko przypadkowego włączenia się maszyny.
- Nieużywane maszyny należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno dopuszczać do obsługiwania maszyny przez osoby, które nie znają maszyny lub nie zapoznały się z niniejszą instrukcją. W rękach nieprzeszkolonych użytkowników maszyny mogą stanowić zagrożenie.
■ Maszyny i akcesoria należy utrzymywać w dobrym stanie. Należy kontrolować, czy części ruchome nie są odchylone od osi, nie zacinają się i nie są pęknięte lub uszkodzone w inny sposób, który mógłby wpłynąć na działanie maszyny. Jeśli maszyna jest uszkodzona, przed użyciem należy ją naprawić. Wiele wypadków wynika ze złej konserwacji maszyn.
Należy dbać o czystość i naostrzenie maszyn tnących. Odpowiednio utrzymane maszyny tnące z ostrymi krawędziami tnącymi są mniej narażone na zakleszczanie się i łatwiej jest je kontrolować.
■ Należy dbać o to, aby uchwyty i powierzchnie do trzymania były suche, czyste i niezaplamione olejem lub smarem. Śliskie uchwyty nie pozwalają

w bezpieczny sposób kontrolować maszyny w nieprzewidzianych sytuacjach.

UŻYWANIE I PIELEGNACJA MASZYNY AKUMULATOROWEJ

■ Do ładowania należy używać wyłącznie ładowarki wskazanej przez producenta. Użycie ładowarki pochodzącej od jednego akumulatora do ładowania innego akumulatora grozi pożarem.
■ Maszyn należy używać wyłącznie z dedykowanymi do nich akumulatorami. Użycie jakichkolwiek innych akumulatorów grozi obrażeniami i pożarem.
- Jeżeli akumulator nie jest używany, należy go przechowywać z dala od innych przedmiotów metalowych, np. spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie wyprowadzeń akumulatora. Zwarcie wyprowadzeń akumulatora może doprowadzić do oparzeń lub pożaru.
■ W niesprzyjających warunkach może dojść do wycieku cieczy z akumulatora. Należy wtedy unikać wszelkiego kontaktu z tą cieczą. W razie przypadkowego kontaktu ze skóra, zabrudzone miejsce należy obficie przemyć woda. Jeżeli płyn dostanie się do oczu, należy dodatkowo zasięgnąć porady lekarza. Płyn wyciekający z akumulatora może powodować podrażnienie lub oparzenia.
■ Nie należy używać akumulatorów lub maszyn, które są uszkodzone lub zostały poddane przeróbkom. Uszkodzone lub zmodyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, co może doprowadzić do pożaru lub wybuchu lub stwarzać ryzyko urazów.
- Nie należy narażać akumulatora lub maszyny na kontakt z ogniem lub zbyt wysokimi temperaturami. Ogień lub temperatury przekraczające 130°C mogą doprowadzić do wybuchu.
■ Należy przestrzegać wszystkich instrukcji ładowania. Nie należy ładować akumulatora lub maszyny poza przedziałem temperatur podanym w instrukcji. Ładowanie w sposób nieprawidłowy lub w temperaturze wykraczającej poza określony zakres może doprowadzić do uszkodzenia akumulatora i zwiększa ryzyko pożaru.

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIEC-ZEŃSTWA

- Należy unikać pracy w niebezpiecznych warunkach – Nie używać urządzeń na podmokłych lub wilgotnych pochyłościach.

• Ostony zabezpieczające muszą być zawsze założone i sprawne.
• Ręce i stopy należy trzymać z dala od strefy cięcia.
  ■ Aby ograniczyć ryzyko urazów, nigdy nie należy pracować na drabinie lub innych niebezpiecznych podporach. Końcówki tnącej nie wolno nigdy trzymać powyżej pasa.
  ■ W czasie użytkowania końcówkę tnącą należy sprawdzać w regularnych odstępach czasu. W przypadku zauważalnej zmiany w sposobie cięcia kontrolę należy przeprowadzić natychmiast.
• Aby uzyskać najlepsze wyniki, akumulator należy ładować w miejscu, w którym temperatura mieści się w przedziale od 5°C do 40°C. Nie przechowywać na dworze lub w pojazdach.
  ■ Jeśli do użytkownika zbliży się jakaś osoba, należy wyłączyć silnik i zatrzymać końcówkę tnącą.
  ■ Prosimy ostrzec operatora o ryzyku związanym z odbiciem ostrza.
  ■ Gdy kręcace się ostrze dotknie przedmiotu, który nie poddaje się natychmiastowemu przecięciu, może pojawić się siła odbicia ostrza.
  ■ Siła odbicia ostrza może być na tyle gwałtowna, że może spowodować odepchnięcie narzędzia i/lub operatora w dowolną stronę, z możliwością utraty kontroli nad narzędziem.
  ■ Jeśli ostrze zaczepi się o coś, zablokuje się lub zaklinuje, do odbicia może dojść bez jakiegokolwiek ostrzeżenia.
  ■ Odbicie ostrza zdarza się częściej w miejscach, w których trudno jest zobaczyć przecinany materiał.
  ■ Nie należy zakładać żadnego ostrza do urządzenia bez prawidłowego zainstalowania wszystkich wymaganych części. Bez użycia odpowiednich części mogłyby dojść do wyrzucenia ostrza w powietrze i do poważnych urazów operatora lub osób postronnych. Ostrza, które ulegną skrzywieniu, skręceniu, pęknięciu, nadłamaniu lub innemu uszkodzeniu należy zawsze wyrzucić. Używane ostrze musi być ostre. Tępe ostrze łatwiej klinuje się i ulega odbiciu.
• Ostrze obracające się na luzie po wyłączeniu silnika lub puszczeniu spustu może spowodować urazy. Do momentu całkowitego zatrzymania obrotów należy pilnować narzędzia.

三GO

• Narzędzia akumulatorowe nie wymagają podłączenia do kontaktu elektrycznego i dlatego są zawsze gotowe do pracy. Należy więc mieć świadomość możliwych zagrożeń, występujących nawet wtedy, gdy narzędzie nie jest używane. Podczas wykonywania czynności konserwacyjnych lub serwisowych należy zachować ostrożność.
  ■ Nie należy czyścić urządzenia wężem; należy unikać zachlapania wodą silnika i połączeń elektrycznych.
  ■ W sytuacjach, które nie zostały przewidziane w niniejszej instrukcji należy zachować ostrożność i kierować się własnym zdrowym rozsądkiem. W celu uzyskania pomocy prosimy skontaktować się z centrum obsługi klienta EGO.
  ■ W urządzeniu należy używać wyłącznie akumulatorów ładowarek podanych na rys. A2.

ZACHOWAJ TE INSTRUKCJE!

Szacun-kowedrgania a_h :	Przedni uchwyt po-mocniczy	3,3 m/s ^2 K= 2 m/s ^2 (PH1400E)
		3,06 m/s ^2 K= 1,5 m/s ^2 (PH1420E)
		1,52 m/s ^2 K= 1,5 m/s ^2 (PHX1600)
	Uchwyt tylny	2,0 m/s ^2 K= 1,5 m/s ^2 (PH1400E)
		2,46 m/s ^2 K= 1,5 m/s ^2 (PH1420E)
		1,71 m/s ^2 K= 1,5 m/s ^2 (PHX1600)

SPECYFIKACJA

PL

Prędkość bez obciążenia	450 ± 5%obr./min
Ostrze tnące ABR2300
Zalecana temperatura użytkowania 0°C-	40°C
Zalecana temperatura przechowywania	-20°C-70°C
Cieżar (bez akumulatora) 2,6 kg
Zmierzony poziom mocy akustycznej L_WA	97,4 dB(A)K= 2,7 dB(A)(PH1400E)
	95,19 dB(A)K= 1,93 dB(A)(PH1420E)
	92 dB(A)K= 3,0 dB(A)(PHX1600)
Poziom ciśnienia akustycznego na wysokości ucha operatora L_PA	83 dB(A)K= 2,5 dB(A)(PH1400E)
	81,9 dB(A)K= 3 dB(A)(PH1420E)
	85 dB(A)K= 3 dB(A)(PHX1600)
Gwarantowany poziom mocy akustycznej L_WA (pomiar zgodnie z dyrektywą 2000/14/WE)	100 dB(A)

■ Deklarowana całkowita wartość drgań została zmierzona zgodnie ze standardowymi metodami testowania i może służyć do porównywania różnych narzędzi.
■ Deklarowana całkowita wartość drgań może również służyć do wstępnej oceny narażenia na drgania.

UWAGA: Emisja drań podczas rzeczywistego stosowania elektronarzędzia może różnić się od deklarowanej wartości, w której narzędzie jest używane; aby się zabezpieczyć, użytkownik powinien nosić rękawice i ochronniki na uszy w rzeczywistych warunkach użytkowania.

LISTA ELEMENTÓW W OPAKOWANIU (RYS. A1)

OPIS

ZAPOZNANIE SIĘ Z WYCINARKĄ ROTACYJNA (Rys. A1)

1. Śruba uszczelniająca
2. Obudowa przekładni
3. Ostrze
4. Pokrywa przesuwana (zespół)
5. Ostona (zespół)
6. Trzonek
7. Nasadka końcowa
8. Klucz
9. Klucz imbusowy

MONTAŻ

OSTRZEŻENIE: W przypadku braku lub uszkodzenia którejś z części nie należy uruchamiać urządzenia aż do momentu wymiany lub naprawy części. Używanie urządzenia z uszkodzonymi częściami lub gdy którejś z części brakuje może doprowadzić do poważnych urazów ciała.
OSTRZEŻENIE: Nie należy próbować przerabiać urządzenia lub tworzyć akcesoriów, które nie są zalecane do używania w tym urządzeniu. Wszelkie tego typu zmiany lub modyfikacje są niedozwolone i mogą prowadzić do niebezpiecznych sytuacji oraz poważnych urazów ciała.
OSTRZEŻENIE: Aby zapobiec przypadkowemu włączeniu, które mogłoby spowodować urazy ciała, na czas mocowania części należy zawsze wyjmować z maszyny akumulator.

MONTAŻ OSŁONY

OSTRZEŻENIE: Podczas zakładania lub wymieniania osłony należy mieć zawsze założone rękawice. Należy uważać na ostrze na osłonie – ryzyko skaleczenia dłoni.

OSTRZEŻENIE: Nigdy nie należy włączać narzędzia bez mocno założonej osłony. Oślona musi być zawsze założona na narzędzie, aby chronić użytkownika! Jeśli osłona jest założona, nie należy nigdy próbować jej zdejmować lub regulować. Jeśli potrzebna jest wymiana, powinien ją przeprowadzić wykwalifikowany technik!

Należy poluzować i wykręcić 2 śruby z osłony (rys. B). Dopasować otwory montażowe do otworów w zespole i zablokować osłonę na podstawie trzonka 2 śrubami z 2 podkładkami sprężynującymi (rys. C).

⚠ OSTRZEŻENIE: Osłona musi być zamocowana zgodnie z rys. B i C, jakiegokolwiek rodzaju montaż odwrotną stronę stanowi poważne zagrożenie!

ZAKŁADANIE WYCINARKI ROTACYJNEJ NA GŁOWICĘ UNIWERSALNA

Wycinarka rotacyjna została zaprojektowana do używania z głowicą uniwersalną EGO model PH1400E/PH1420E /PHX1600. Więcej informacji – patrz część „ZAKŁADANIE KOŃCÓWKI NA GŁOWICĘ UNIWERSALNĄ” w instrukcji do głowicy uniwersalnej PH1400E/PH1420E /PHX1600.

UŻYTKOWANIE

OSTRZEŻENIE: Nie wolno dopuść do tego, aby znajomość narzędzia doprowadziła do nieuwagi. Należy pamiętać, że do spowodowania poważnych obrażeń wystarczy zaledwie chwila nieuwagi.

OSTRZEŻENIE: Nie należy używać końcówek lub akcesoriów innych niż zalecane przez producenta produktu. Używanie końcówek lub akcesoriów innych niż zalecane może doprowadzić do poważnych obrażeń.

Urządzenia można używać wyłącznie do celów podanych poniżej:

Ciecie: używać do koszenia trawy wokół Słupków lub balustrad, krawędzi ścian, krawężników, płotów i barierek lub do przycinania roślinności na parkingach.

INFORMACJA: Podczas używania wycinarki rotacyjnej, należy pilnować, aby narzędzie nie wyrzucało w powietrze żadnych przedmiotów, ponieważ stwarza to różnego rodzaju zagrożenia, np. wybicia okien, wgniecenia karoserii aut, zniszczenia ogrodzeń, odarcia kory drzew lub urazów osób.

UŻYWANIE WYCINARKI ROTACYJNEJ ZAŁOŻONEJ NA GŁOWICĘ UNIWERSALNĄ

OSTRZEŻENIE: Aby uniknąć poważnych obrażeń ciała, podczas używania narzędzia należy zawsze nosić gogle lub okulary ochronne. Podczas pracy przy silnym zapyleniu należy nosić osłonę na twarz lub maskę przeciwpyłową.

Przed każdym użyciem narzędzia należy uprzątnąć teren pracy. Usunąć wszystkie przedmioty takie jak kamienie, potłuczone szkło, gwoździe, kawałki drutu lub sznurka itp., które mogą zostać wyrzucone w powietrze lub mogą zapłątać się w końcówkę tnącą. Z terenu, który ma zostać skoszony wyprosić dzieci i osoby postronne oraz wygonić zwierzęta. Jako minimum dzieci i osoby postronne oraz zwierzęta muszą znajdować się w odległości 15 m, jednak taka odległość nadal nie eliminuje całkowicie ryzyka trafienia wyrzuconymi w powietrze przedmiotami. Osoby postronne należy zachęcać do noszenia okularów ochronnych. Jeśli do użytkownika zbliży się jakaś osoba, należy natychmiast wyłączyć silnik i zatrzymać końcówkę tnącą.

Przed każdym użyciem należy sprawdzić, czy jakieś części nie są uszkodzone lub zużyte.

Należy skontrolować wycinarkę rotacyjną, osłone i uchwyt oraz wymienić części pęknięte, wypaczone, skrzywione lub uszkodzone w jakikołwiek inny sposób.

EGO

Po każdym użyciu należy wyczyścić narzędzie.

OSTROŻNIE: Zanieczyszczenia w otworach wentylacyjnych uniemożliwiają dopływ powietrza do obudowy silnika i w efekcie prowadzą do przegrzania się i uszkodzenia silnika.

■ Do czyszczenia narzędzia należy używać wyłącznie łagodnego mydła i wilgotnej ściereczki. Do środka urządzenia nie mogą się dostać żadne płyny, nie wolno też zanurzać części urządzenia w jakiejkolwiek cieczy.

■ Otwory wentylacyjne w obudowie silnika nie mogą być nigdy zabrudzone.

KONSERWACJA

OSTRZEŻENIE: Podczas serwisowania należy używać wyłącznie części zamiennych identycznych z oryginalnymi. Narzędzie należy regularnie kontrolować i konserwować. Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy powinny być wykonywane przez wykwalifikowanych techników serwisu.

⚠ OSTRZEŻENIE: Narzędzia akumulatorowe nie wymagają podłączenia do kontaktu elektrycznego i dlatego są zawsze gotowe do pracy. Aby zapobiec poważnym urazom ciała, podczas wykonywania czynności konserwacyjnych, w czasie serwisowania lub wymiany końcówek tnących lub innych należy stosować dodatkowe środki ostrożności.

OSTRZEŻENIE: Aby uniknąć poważnych urazów, przed serwisowaniem, czyszczeniem, wymianą osprzętu dodatkowego oraz usuwaniem materiału z urządzenia należy zawsze odłączać akumulator.

WYMIANA OSTRZA WYCINARKI ROTACYJNEJ

⚠ OSTRZEŻENIE: Jeżeli po zamocowaniu ostrza obluzują się lub zużyją, należy je natychmiast wymienić. Nigdy nie należy używać narzędzia z poluzowaną lub niedziałającą końcówką tnącą.

Zapoznanie się z głowicą WYCINARKI ROTACYJNEJ pokazaną na Rys. D1.

D-1 Nasadka D-2 Ostrze górne
D-3 Ostrze dolne D-4 Nakładka
D-5 Podkładka D-6 Prowadnica
D-7 Nakrętka

1. Położyć i oprzeć na solidnej powierzchni obudowę przekładni WYCINARKI ROTACYJNEJ. Zamocować ostrze dolne i górne zaciskami lub w imadle i odkręcić

nakrętkę kluczem (Rys. D2).

1. Kolejno zdjąć: nakrętkę, prowadnicę, podkładkę, nakładkę, ostrze dolne, ostrze górne i nasadkę, tak jak na Rys. D1.
2. Przed założeniem nowych ostrzy nałożyć na wałek nasadkę (Rys. D3). Nałożyć ostrze górne z dużym sześciokątnym otworem na wałek w taki sposób, aby powierzchnia z logo „EGO” była skierowana w stronę obudowy przekładni (Rys. D4), następnie nałożyć ostrze dolne z małym otworem sześciokątnym na wałek w taki sposób, aby powierzchnia z logo „EGO” była skierowana w stronę operatora (Rys. D5).

⚠ INFORMACJA: Należy dopilnować, aby sześciokątne otwory na ostrzach i sześciokątny wypustek na wałku dopasowały się do siebie. Inaczej, po odwrotnym zamontowaniu ostrzy, WYCINARKA ROTACYJNA nie będzie mogła pracować prawidłowo, co doprowadzi do zniszczenia ostrzy.

1. Podczas składania należy przestrzegać kolejności pokazanej na rys. D1.

SMAROWANIE OBUDOWY PRZEKŁADNI

Aby narzędzie działało optymalnie i przez długi czas, po każdych 50 godzinach użytkowania, przekładnię należy nasmarować specjalnym smarem (każdorazowo około 4-5 g).

Smar ten powinien spełniać następujące wymagania:

1. Należeć do klasy DIN51818: stopień NLGI-1 w badaniu penetracji sondą stożkową.
2. Smar na bazie estrów.
3. Posiadać znakomite właściwości w warunkach uruchamiania na zimno i podczas zwiększonego nacisku (EP), doskonałą odporność na ścinanie mechaniczne i ścieranie oraz własności stabilizujące utlenianie.
4. Temperatura pracy musi zawierać przedział od -40 do 180°C. Wyjąć wtyczkę akumulatora i wykręcić śrubę uszczelniającą. Smar do obudowy przekładni należy wprowadzać przez otwór smarowy.

OSTRZEŻENIE: Gdy narzędzie jest nadal podłączone do akumulatora lub włączone, nie należy przeprowadzać smarowania.

CZYSZCZENIE URZĄDZENIA

■ Wyrób należy czyścić wilgotną ściereczką i łagodnym detergentem.
■ Do czyszczenia części plastikowych lub uchwytu nie należy używać jakichkolwiek silnych detergentów. Mogą one zostać uszkodzone przez niektóre olejki

aromatyczne, takie jak olejek sosnowy i cytrynowy oraz przez rozpuszczalniki takie jak nafta. Wilgoć może także spowodować porażenie prądem. Wszelką wilgoć należy wycierać miękką suchą ściereczką.

PRZECHOWYWANIE URZĄDZENIA

■ Przed schowaniem dokładnie wyczyścić narzędzie.
■ Urządzenie należy przechowywać w suchym i przewiewnym miejscu niedostępnym dla dzieci: albo pod kluczem, albo wystarczająco wysoko. Urządzenia nie należy przechowywać na nawozach lub w ich pobliżu, to samo dotyczy podłoży zanieczyszczonych benzyną i substancjami chemicznymi.
■ Podczas transportu i przechowywania należy używać pokrowca transportowego na metalowe ostrza.

Ochrona środowiska

Urządzeń elektrycznych, zużytych akumulatorów i ładowarki nie należy wyrzucać do zwykłych zmieszanych śmieci domowych! Produkt należy oddać do zbiórki selektywnej w autoryzowanym punkcie recyklingu. Narzędzia elektryczne należy oddawać do zakładów recykling przyjaznych dla środowiska.

ROZWIAZYWANIE PROBLEMÓW

PROBLEM	PRZYCZYNA ROZWIAZANIE
WYCINARKA ROTA-CYJNA nie włącza się.	Akumulator nie jest poprawnie podłączony do głowicy.Akumulator jest rozładowany.Dźwignia odblokowująca i przełącznik spustowy nie zostały wciśnięte jednocześnie.	Podłączyć akumulator do głowicy.Naładować akumulator jedną z ładowarek EGO podanych w niniejszym podręczniku.Aby włączyć narzędzie, wcisnąć i przytrzymać dźwignię odblokowującą, a następnie nacisnąć spust.
WYCINARKA ROT-ACYJNA wyłącza się podczas cięcia.	Silnik jest przeciążony.Akumulator jest zbyt gorący.Akumulator jest odłączony od narzędzia.	Gdy tylko obciążenie zostanie usunięte, silnik wznowi pracę. W przypadku pracy ciągłej należy zmniejszyć obciążenie WYCINARKI ROTACYJNEJ i unikać cięcia na dużą głębokość; zamiast tego należy stopniowo wykonywać coraz głębsze nacięcia.Należy pozwolić, aby akumulator ostygł w sposób naturalny. Aby przyspieszyć stygnięcie, można na akumulator skierować strumień powietrza.Ponownie podłączyć akumulator.

GWARANCJA

W celu zapoznania się z wszystkimi warunkami polityki gwarancyjnej EGO prosimy odwiedzić stronę egopowerplus.eu.

PŘEČTĚTE SI VŠECHNY POKYNY!

PŘEČTĚTE SI NÁVOD K OBSLUZE
