Toote tüüp	Rotocut-pikendus multifunktsionaalsele trimmerile
Bränd	EGO
Mudel	RTA2300
Kaal (ilma akuta)	2,6 kg
Tühikäigu pöörlemiskiirus	450 p/min (±5%)
Tera	Mudel ABR2300 (ülemine ja alumine tera)
Mootoriploki ühilduvus	EGO PH1400E, PH1420E, PHX1600
Toiteallikas	Liitium-ioon aku (läbi ühilduva mootoriploki)
Garanteeritud helivõimsuse tase	100 dB(A)
Soovitatav kasutustemperatuur	0 °C kuni 40 °C
Soovitatav ladustustemperatuur	-20 °C kuni 70 °C
Peamised kasutusalad	Muru lõikamine postide, ääriste, seinte, piirete, parklate ümber
Ohutusseadmed	Eemaldatav kaitsekate, turvalukk, automaatne seiskumine ülekoormuse korral
Hooldus	Käigukasti määrimine iga 50 tunni järel; puhastamine niiske lapiga ja pehme seebiga
Varuosad	Terad ABR2300, kaitsekate, liugkauss, mutter, seib, tera tugiketas, võlli kork
Garantii	Vaata egopowerplus.eu tingimusi

Korduma kippuvad küsimused - RTA2300 EGO

Kuidas paigaldada rotocut-pikendus RTA2300 mootoriplokile?

Rotocut-pikendus on mõeldud EGO PH1400E, PH1420E ja PHX1600 mootoriplokkidele. Vaadake mootoriploki juhendi osa « PIKENDUSE PAIGALDAMINE MOOTORIPLOKILE». Enne kokkupanekut eemaldage aku.

Kuidas vahetada rotocut-pikenduse terasid?

Eemaldage aku. Asetage käigukast tugevale pinnale. Kasutage terade hoidmiseks tangide ja keerake mutter lahti kaasasoleva võtmega. Eemaldage osad järjekorras: mutter, liugkauss, seib, tugiketas, alumine tera, ülemine tera, võlli kork. Paigaldage uued terad, suunates EGO logo õigesti. Pingutage mutter tugevalt.

Kui tihti tuleb käigukasti määrida?

Iga 50 kasutustunni järel. Kasutage spetsiaalset NLGI-1 klassi estripõhist määret, mis sobib temperatuuridele -40°C kuni 180°C. Ühendage aku lahti, eemaldage tihenduskruvi ja süstige määret 4-5 g läbi määrimisava.

Millised akud sobivad RTA2300 pikendusega?

Pikendusel endal pole akut. Seda tuleb kasutada ühilduva EGO mootoriplokiga (PH1400E, PH1420E, PHX1600) ja mootoriploki juhendis loetletud akudega. Kasutage ainult soovitatud EGO akusid ja laadureid.

Millised on olulised ohutusjuhised tööriista kasutamiseks?

Kandke alati kaitseprille ja kuulmiskaitseid. Hoidke inimesed ja loomad vähemalt 15 m kaugusel. Ärge töötage redelil. Kontrollige tööriista enne kasutamist. Lülitage kohe välja, kui keegi läheneb. Ärge puudutage pöörlevat tera.

Mida teha, kui rotocut lõikamise ajal seiskub?

See võib olla põhjustatud mootori ülekoormusest, aku liigsest kuumusest või lahtiühendamisest. Eemaldage liigne koormus, laske akul jahtuda või ühendage see uuesti. Mootor käivitub pärast jahtumist automaatselt.

Kuidas puhastada rotocut-pikendust?

Kasutage niisket lappi pehme pesuvahendiga. Ärge kunagi uputage tööriista vette. Vältige lahusteid nagu bensiin. Kuivatage pehme lapiga. Veenduge, et mootoriploki ventilatsiooniavad oleksid puhtad.

Kuidas hoiustada tööriista pärast kasutamist?

Puhastage tööriist hoolikalt. Hoidke seda kuivas, hästi ventileeritavas kohas, lukustatult või kõrgel, lastele kättesaamatus kohas. Ärge hoidke seda väetiste või kemikaalide läheduses. Asetage metallterad kaitseümbrisesse.

Kas võin kasutada muid terasid kui soovitatud?

Ei, kasutage ainult ABR2300 tera või neid, mida EGO konkreetselt soovitab. Muude terade kasutamine võib põhjustada õnnetusi ja kahjustada tööriista. Paindunud, pragunenud või kahjustatud terad tuleb ära visata.

Kust leian varuosad RTA2300 jaoks?

Varuosad (terad, kaitse, mutter jne) on saadaval EGO volitatud edasimüüjate juures. Teeninduskeskuse leidmiseks vaadake veebisaiti egopowerplus.eu. Kõik remonditööd peab tegema kvalifitseeritud remondimees.

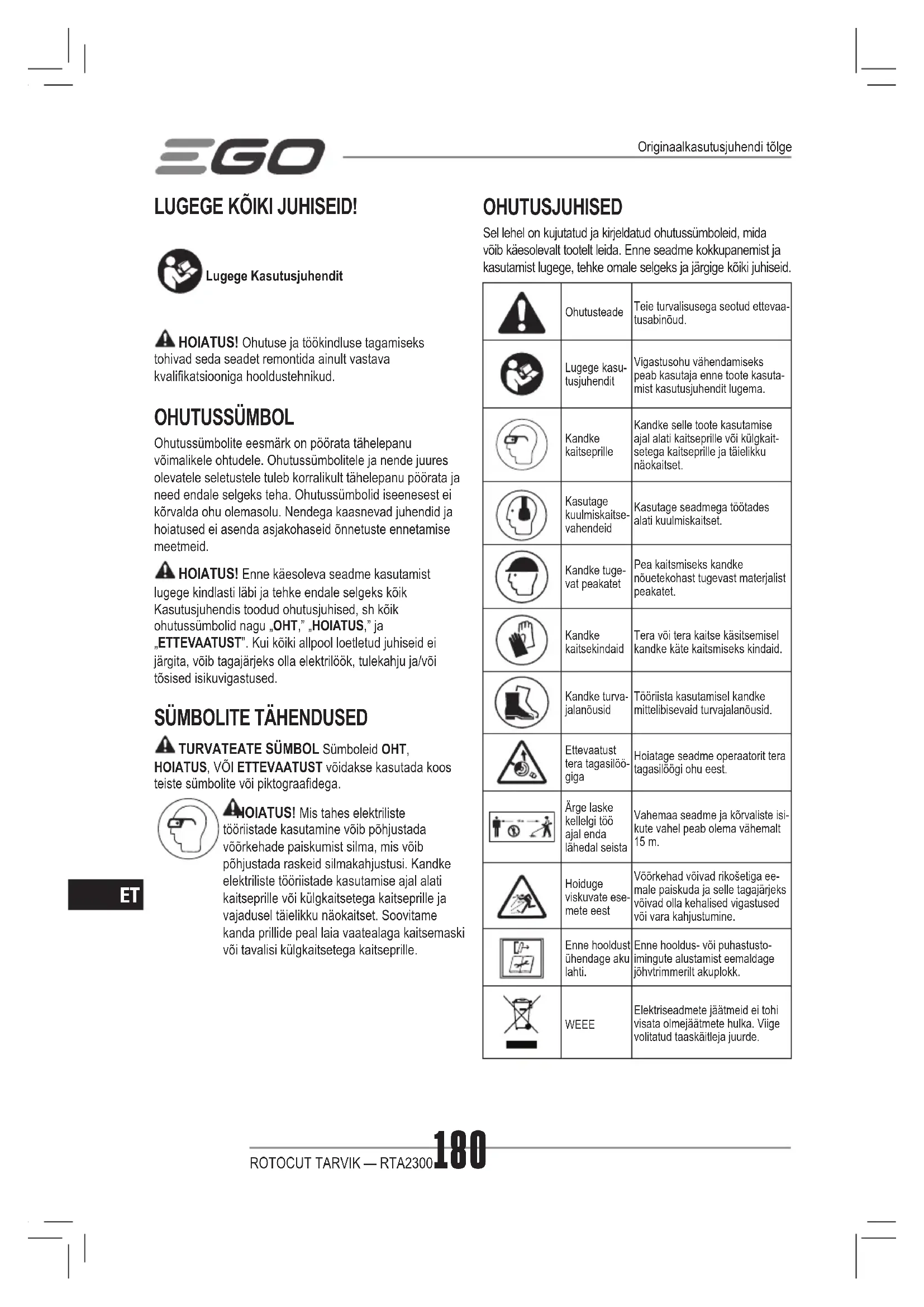

KASUTUSJUHEND RTA2300 EGO

HOIATUS! Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.

OHUTUSSÜMBOL

Ohutussümbolite eesmärk on pöörata tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda asjakohaseid önnetuste ennetamise meetmeid.

HOIATUS! Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks köik Kasutusjuhendis toodud ohutusjuhised, sh köik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui köiki allpool loetletud juhiseid ei järgita, vöib tagajärjeks olla elektrilöök, tulekahju ja/vöi tösised isikuvigastused.

SÜMBOLITE TÄHENDUSED

TURVATEATE SÜMBOL Sümboleid OHT, HOIATUS, VÖI ETTEVAATUST vöidakse kasutada koos teiste sümbolite vöi piktograafidega.

AHOIATUS! Mis tahes elektriliste tööriistade kasutamine võib põhjustada võõrkehade paiskumist silma, mis võib põhjustada raskeid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati kaitseprille või külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille.

OHUTUSJUHISED

Sel lehel on kujutatud ja kirjeldatud ohutussümboleid, mida vöib käesolevalt tootelt leida. Enne seadme kokkupanemist ja kasutamist lugege, tehke omale selgeks ja järgige köiki juhiseid.

	Ohutusteade	Teie turvalisusega seotud ettevaa-tusabinõud.
	Lugege kasu-tusjuhendit	Vigastusohu vähendamiseks peab kasutaja enne toote kasuta-mist kasutusjuhendit lugema.
	Kandke kaitseprille	Kandke selle toote kasutamise ajal alati kaitseprille või külgkait-setega kaitseprille ja täielikku näokaitset.
	Kasutage kuulmiskaitse-vahendeid	Kasutage seadmega töötades alati kuulmiskaitset.
	Kandke tuge-vat peakatet	Pea kaitsmiseks kandke nõuetekohast tugevast materjalist peakatet.
	Kandke kaitsekindaid	Tera või tera kaitse käsitsemisel kandke käte kaitsmiseks kindaid.
	Kandke turva-jalanõusid	Tööriista kasutamisel kandke mittelibisevaid turvajalanõusid.
	Ettevaatust tera tagasilöö-giga	Hoiatage seadme operaatorit tera tagasilöögi ohu eest.
	Ärge laske kellelgi töö ajal enda lähedal seista	Vahemaa seadme ja körvaliste isi-kute vahel peab olema vähemalt 15 m.
	Hoiduge viskuvate ese-mete eest	Võörkehad võivad rikošetiga ee-male paiskuda ja selle tagajärjeks võivad olla kehalised vigastused või vara kahjustumine.
	Enne hooldust ühendage aku lahti.	Enne hooldus- või puhastusto-imingute alustamist eemaldage jõhvtrimmerilt akuplokk.
	WEEE	Elektriseadmete jäätmeid ei tohi visata olmejäätmete hulka. Viige volitatud taaskäitleja juurde.
	Müra	Garanteeritud helivõimsuse tase.Seadme müra keskkonnas onEuroopa Ühenduse direktiiviga vastavuses.
	CE	Toode vastab rakendatavatele EÜdirektiividele.
	UKCA	See toode vastab asjakohasteleUK seadustele.
VVolti Pinge
n_b	Tühikäigu kiirus	Tühikäigu põörlemiskiirus
min^-1	Minutis Pööret	minutis
	Alalisvool Voolu	tüüp või omadus
kg Kilogramm Kaal

HOIATUS! Lugege läbi köik seadmega kaasas olevad hoiatused, juhised, joonised ja andmed.

Alltoodud juhiste eiramine võib põhjustada elektrilööki, tulekahju ja/või tõsiseid vigastusi.

SÄILITAGE HOIATUSED JA JUHISED HILISEMAKS KASUTUSEKS.

Hoiatustes olev mõiste „masin“ viitab teie vooluvõrguga juhitavale (juhtmega) masinale või akutoitega (juhtmeta) masinale.

TÖÖPIIRKONNA OHUTUS

Tööpiirkond peab olema puhas ja hästi valgustatud. Täis kuhjatud või valgustamata tööpiirkonnad võivad põhjustada önnetusi.
- Ärge kasutage masinaid plahvatusohtlikus keskkonnas, kus leidub nt tuleohtlikke vedelikke, gaase või tolmu. Masinad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid.
■ Elektritööriistadega töötamisel hoidke lapsed ja körvalised isikud eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.

ELEKTRIOHUTUS

- Elektritööriistad tuleb ühendada sobivasse pistikupessa. Ärge kunagi modifitseerige pistikut mitte mingil viisil. Ärge kasutage maandatud

pistikuadaptereid koos Modifitseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.

■ Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, katted, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht.
- Ärge kasutage seadet vihmas ega niisketes tingimustes. Seadmesse sattuv vesi võib suurendada ohtu elektrilöögiks või seadme rikkeks, mis võivad põhjustada kehavigastusi.
- Ärge kahjustage juhet. Ärge kasutage juhet laadija kandmiseks või tömbamiseks ja ärge tömmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade esemete, öli, teravate servade või liikuvate osadega. Kahjustatud või puntras juhe suurendab elektrilöögi ohtu.
- Elektritööriistaga välitingimustes töötamiseks kasutage välitingimustes sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu.
- Kui peate kindlasti seadet märjas kohas kasutama, kasutage toiteallikat, millel on rikkevoolukaitselüliiti (GFCI). Rikkevoolukaitselüliiti kasutamine vähendab elektrilögi ohtu.

ISIKLIK OHUTUS

• Olge tähelepanelik, töötage hoolikalt ja kasutage tervet möistust. Årge kasutage elektritööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide mõju all. Isegi hetkeline tähelepanematus masina kasutamise ajal võib põhjustada tõsiseid vigastusi.
  ■ Kasutage isikukaitsevahendeid. Kandke alati silmakaitsevahendeid. Tööttingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvajalanõude, kiivri või kuulmiskaitsevahendite) kasutamine vähendab kehavigastuste ohtu.
  ■ Vältige seadme tahtmatut käivitamist. Enne tööriista vooluvõrgu ja/või akuplokiga ühendamist ning enne tööriista kandmist või üles tõstmist veenduge, et lüliti on mitteaktiivses asendis. Seadmete kandmine sõrme lülitil hoides või aktiivses olekus lülitiga põhjustab önnetusi.
  ■ Enne tööriista sisselülitamist eemaldage sellelt köik reguleerimis- ja mutrivötmed. Elektritööriista pöörleva osa külge unustatud vötmed vms tööriistad võivad põhjustada kehavigastusi.
• Ärge kününitage liiga kaugele. Töötage ainult kindlal pinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate ootamatutes olukordades elektritööriista üle parema kontrolli.

三GO

• Riietuge asjakohaselt. Ärge kandke ehteid ega avaraid riideid. Vältige oma juuste ja riiete kokkupuudet liikuvate osadega. Liiga avarad riided, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda.
• Kui tootega on kaasas vahendid tolmuärastus- ja kogumisseadmete ühendamiseks, siis veenduge, et need seadmed on korralikult ühendatud ja asjakohases kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid.
• Isegi kui seade on teile sagedase kasutamise tulemusel harjumuspäraseks saanud, ärge laske ennast lõdvaks ega ignoreerige tööriista kasutamise ohutusreegleid. Hooletuse tõttu võite saada tõsiseid vigastusi ka sekundi murdosa jooksul.

SEADME KASUTAMINE JA HOOLDUS

• Ärge avaldage seadmele jõudu. Kasutage konkreetseks tööks sobivat elektritööriista. Sobiva elektritööriistaga sobival kiirusel töötades saate töö tehtud kiiresti ja ohutult.
• Ärge kasutage seadet, mida ei saa lülitist sisse ega välja lülitada. Tööriist, mille lülti ei tööta, on ohtlik ja tuleb parandada.
  ■ Eemaldage pistik vooluvõrgust ja/või akuplokk seadme küljest, kui see on eemaldatav, enne seadme kohandamist, tarvikute vahetamist või elektritööriista hoiustamist. Selliste ohutusmeetmete rakendamisel vähendate elektritööriista tahtmatu käivitamise ohtu.
• Hoidke seisvat seadet lastele kättesaamatus kohas ja ärge lubage seadet kasutada isikutel, kes ei tunne seadet ega neid juhiseid. Seadmed on väljaöppeta isikute käes ohtlikud.
  ■ Hooldage nii elektritööriistu kui tarvikuid. Kontrollige, kas komponendid on korrektselt joondatud ja ega ükski osa paindunud pole ning jälgige ka muid aspekte, mis võiksid masina omadusi mõjutada. Kui see on kahjustatud, laske masin enne kasutamist parandada. Paljude õnnetuste põhjuseks on kehvasti hooldatud masinad.

- Hoidke lõiketööriistad teravad ja puhtad. Korralikult hooldatud ja teravate servadega lõiketööriistad ei kiilu nii kergesti kinni ja on lihtsamini kontrollitavad.

• Kasutage seadet, selle tarvikuid, tööriistaosi jm vastavalt käesolevale juhendile, vöttes arvesse töötingimusi ja teostatavat tööd. Masina mittesihipärane kasutamine vöib pöhjustada ohtlikke olukordi.
  ■ Hoidke käepidemed ja haardepinnad kuivad ja puhtad ning vältige neile öli ja rasva sattumist. Libedad käepidemed ja haardepinnad takistavad

seadme ohutut kasutamist ning ootamatutes olukordades käsitsemist.

AKUSEADME KASUTAMINE JA HOOLDUS

■ Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, vöib pöhjustada tulekahju ohtu, kui kasutada seda mõne teise akuplokiga.
■ Kasutage seadmeid ainult nende jaoks ette nähtud akuplokkidega. Möne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu.
■ Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambrid, mündid, võtmed, naelad, kruvid ja muud väikesed metallesemed, mis võivad klemmide vahel ühenduse luua. Akuklemmide lühiühendus võib põhjustada põletushaavu ja tulekahju ohtu.

■ Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet sellega. Kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust erituv vedelik võib põhjustada ärritust või põletusi.

• Ärge kasutage kahjustunud või modifitseeritud akuplokki või tööriista. Kahjustunud või modifitseeritud akud võivad toimida ettearvamatult, mille tagajärjeks võib olla tulekahju, plahvatus või vigastuste oht.
  ■ Vältige akuploki või tööriista kokkupuudet tule või liiga kõrge temperatuuriga. Kokkupuude lahtise tule või temperatuuriga üle 130 °C võib põhjustada plahvatuse.
• Järgige kõiki laadimisjuhiseid ja ärge laadige akuplokki või tööriista vale temperatuuri juures (vt juhiseid). Valesti või valel temperatuuril laadimine võib kahjustada akut ja suurendada tulekahju ohtu.

- Vältige ohtlikke keskkondi – ärge kasutage seadmeid niisketel või märgadel kallakutel.

■ Hoidke piirded omal kohal ja töökorras.
■ Hoidke käed ja jalad lõikealast eemal.

Vigastuste esinemise ohu vähendamiseks ärge kunagi kasutage seda seadet, kui seisate redelil või muul ebakindlal pinnal. Ärge kunagi hoidke lõiketarvikut vöökohast körgemal.

■ Kontrollige lõiketarviku seisukorda töötamise ajal regulaarselt ja sagedasti või koheselt kui ilmneb märgatav muutus lõikeseadmete töös.

• Parimate tulemuste saavutamiseks tuleks laadida akut keskkonnas, mille temperatuur jääb vahemikku 5° C kuni 40° C. Ärge hoiustage akut välistingimustes või sõidukites.
  ■ Kui keegi teile läheneb, seisake mootor ja lõiketarvik koheselt.
  ■ Hoiatage seadme operaatorit tera tagasilöögi ohu eest
  ■ Tera tagasilöök võib esineda siis, kui pöörlev tera puutub kokku esemega, mida see koheselt läbi ei lõika.
  ■ Tera tagasilöök vöib olla piisavalt tugev, et tööriista ja/vöi selle operaatorit suvalises suunas lennutada ning vöib juhtuda, et operaator kaotab seadme üle kontrolli.
  ■ Tera tagasilöök võib tekkida ootamatult, kui tera puruneb, seiskub või paindub.
  ■ Tera tagasilöögi esinemine on töenäolisem piirkondades, kus lõigatavat materjali on raske näha.
• Ärge paigaldage seadme külge ühtegi tera ilma köigi nõutavate osadeta. Öigete osade kasutamata jätmise korral võib tera seadme küljest minema lennata ning selle operaatorit ja/või kõrvalisi isikuid tõsiselt vigastada. Visake ära kõik paindunud, kõverdunud, pragunenud, katkised või muul moel kahjustunud terad. Kasutage teravaid lõiketerasid. Nüri lõiketera võib kergemini puruneda või tagasilööki anda.
  Tühikäigul pöörlev tera/jõhv võib tekitada vigastusi, sest see jätkab pöörlemist ka siis, kui mootor on peatunud ja päästik vabastatud. Säilitage kontroll seadme üle kuni tera/jõhv on pöörlemise täielikult lõpetanud.
  Akuga töötavaid tööriistu pole vaja vooluvörku ühendada, seega on nad alati töörežiimis. Olge teadlik võimalikest ohtudest ka ajal, mil tööriist pole sisse lülitatud. Seadme hooldamise või remontimise ajal olge ettevaatlik.
• Ärge peske voolikuga, vältige vee sattumist mootorisse ja elektriühenduste peale.
  ■ Kui esineb olukordi, mida pole käesolevas juhendis kirjeldatud, käituge hoolsalt ja lähtuge tervest möistusest. Küsige abi EGO hoolduskeskusest.
  ■ Kasutage ainult joonisel A2 esitatud akuplokke ja laadijaid.

HOIDKE SEE KASUTUSJUHEND ALLES!

SPETSIFIKATSIOONID

Tühikäik 450±5%rpm
Lõiketera ABR2300
Soovituslik töökeskkonna temperatuur 0°C-40°C
Soovituslik hoiustamise temperatuur -20°C-70°C
Kaal (ilma akuplokita) 2,6 kg
Mõõdetud helivõimsuse tase L_WA		97,4 dB(A)K= 2,7 dB(A)(PH1400E)
		95,19 dB(A)K= 1,93 dB(A)(PH1420E)
		92 dB(A)K= 3,0 dB(A)(PHX1600)
Helirõhk seadme operaatori kõrva juures L_PA ,		83 dB(A)K= 2,5 dB(A)(PH1400E)
		81,9 dB(A)K= 3 dB(A)(PH1420E)
		85 dB(A)K= 3 dB(A)(PHX1600)
Garanteeritud helivõimsuse tase L_WA (mõõdetud vastavalt direktiivile 2000/14/EÜ)		100 dB(A)
Vibratsioon a_h mõõt-mine:	Eesmine abikäepide	3,3 m/s2K= 2,0 m/s2(PH1400E)
		3,06 m/s2K= 1,5 m/s2(PH1420E)
		1,52 m/s2K= 1,5 m/s2(PHX1600)
	Tagumine käepide	2,0 m/s2K= 1,5 m/s2(PH1400E)
		2,46 m/s2K= 1,5 m/s2(PH1420E)
		1,71 m/s2K= 1,5 m/s2(PHX1600)

三GO

■ Esitatud vibratsioonitaseme näit on möödetud standardsete testmeetodite kohaselt ja seda vöidakse kasutada erinevate tööriistade vördlemiseks.
■ Esitatud vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.

MÄRKUS! Tegelikul kasutamisel tekkiv vibratsioonitase võib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kastutustingimustes kandma kindaid ja kuulmiskaitsmeid.

PAKENDI LOEND (JOON. A1)

KIRJELDUS

TUNNE OMA ROTOCUT TARVIKUT (joon. A1)

1. Kinnituskruvi
2. Käigukast
3. Tera
4. Libistatava katte moodul
5. Kaitsepiire
6. Vars
7. Otsakork
8. Mutrivõti
9. Kuuskantvõti

KOKKUPANEK

HOIATUS! Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne, kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi.
HOIATUS! Ärge üritage seadet ümber ehitada ega kasutada tarvikuid, mis pole möeldud selle seadmega koos kasutamiseks. Köik niisugused muudatused loetakse väärkasutuseks ja need vöivad pöhjustada ohtlikke olukordi, mis löppevad raskete vigastustega.

KAITSEPIIRDE PAIGALDAMINE

⚠ HOIATUS! Piirde paigaldamise või vahetamise ajal kasutage alati kindaid. Jälgige tera liikumist ja olge ettevaatlik, et te ei vigastaks oma käsi.
HOIATUS! Ärge kasutage tööriista, mille kaitsepiire pole korrektselt paigaldatud. Kasutaja turvalisuse huvides peab kaitsepiire kogu aeg kinnitatud olema. Kaitsepiirde paigaldamise järgselt ärge kunagi üritage seda eemaldada ega kohandada. Väljavahetamise vajaduse korral peab seda tegema kvalifitseeritud tehnik!

Kruvige lahti kaks kaitsepiirde (joon. B) küljes olevat kruvi, joondage kaitsepiirde paigaldusavad aluse kinnitusavadega ja kinnitage kaitsepiire varre alumise osa külge kahe kruvi ja kahe vedruseibiga (joon. C).

HOIATUS! Veenduge, et kaitsepiire on kinnitatud vastavalt joonistel B ja C antud juhistele. Juhiste mittejärgimine tekitab väga ohtliku olukorra!

ROTOCUT TARVIKU ÜHENDAMINE TOITEPEAGA

See ROTOCUT tarvik on möeldud kasutamiseks EGO toitepeagaPH1400E/PH1420E /PHX1600. Lugege tööriistapea PH1400E/PH1420E /PHX1600 kasutusjuhendist jaotist "TARVIKU PAIGALDAMINE TÖÖRIISTAPEA KÜLGE".

SEADME KASUTAMINE

HOIATUS! Ärge muutuge toodet tundma öppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks önnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest.
HOIATUS! Ärge kasutage lisaseadmeid või -tarvikuid, mida selle seadme valmistaja pole soovitanud. Mittesoovituslike lisaseadmete või -tarvikute kasutamine võib põhjustada raskeid kehavigastusi.

Seda toodet võite kasutada allpool loetletud eesmärkidel.

Lõikamine: kasutatakse rohu lõikamiseks vaiade või kaitsepiirete, seinte, könniteeservade, aedade lähedusest või parkimisplatside taimestiku piiramiseks.

MÄRKUS! ROTOCUTi tarviku kasutamisel jälgige, et seadmest ei paiskuks võõrkehasid, sest need kujutavad endast suurt riski - purunenud aknad, mõlgid autodel, rebenenud aiad, kahjustatud puukoor ja isikuvigastused.

ROTOCUT TARVIKU KASUTAMINE KOOS TOITEPEAGA

HOIATUS! Raskete vigastuste vältimiseks kasutage seadmega töötades alati kaitseprille. Tolmustes tingimustes kandke näomaski või tolmumaski.

Enne töö alustamist puhastage tööpiirkond vöörkehadest. Eemaldage tööpinnalt köik kivid, klaasikillud, naelad, juhtmed ja nöörid, mis vöivad seadme töö töttu paiskuda vöi selle külge vöi sisse kinni jääda. Jälgige, et tööpiirkonnas poleks lapsi, körvalisi isikuid ega loomi. Lapsed, körvalised isikud ja loomad peavad olema vähemalt 15 meetri kaugusel; ka selle tingimuse täidetuse korral säilib möningane paiskuvatest esemetest tingitud oht körvalistele isikutele. Soovitage körvalistel isikutel kasutada kaitseprille. Kui keegi teile läheneb, seisake mootor ja löikeseade koheselt.

Enne iga kasutuskorda kontrollige seadme kahjustumist / kulumist.

Kontrollige ROTOCUT tarvikut, kaitsepiiret ja aaskäepidet ning vahetage välja mõranenud, väändunud, paindunud või muul moel kahjustatud komponendid.

Puhastage seadet pärast iga kasutuskorda.

ETTEVAATUST! Öhutusava ees olevad objektid takistavad öhu pääsemist mootori korpusesse ning selle tulemusena vöib mootor üle kuumeneda vöi kahjustusi saada.

■ Puhastamiseks kasutage ainult pehmetoimelist seepi ja niisket lappi. Ärge kunagi laske vedelikul tööriista sisse sattuda ja ärge kunagi pange tööriista vedeliku sisse.
■ Jälgige alati, et mootori korpuse õhutusavad oleksid puhtad.

HOOLDUS

HOIATUS! Remontimisel kasutage vaid originaalvaruosi. Kontrollige ja hooldage tööriista regulaarselt. Turvalisuse ja vastupidavuse tagamiseks peab köiki parandustöid läbi viima kvalifitseeritud hooldustehnik.
HOIATUS! Akuga töötavaid tööriistu pole vaja vooluvörku ühendada, seega on nad alati töörežiimis. Raskete kehavigastuste ennetamiseks olge väga hoolikas, kui teostate hooldus- või remonttõid või vahetate lõikeseadmeid või muid tarvikuid.
HOIATUS! Raskete vigastuste vältimiseks ühendage aku konnektor alati pesast lahti enne, kui asute seadet hooldama, puhastama, lisatarvikuid vahetama või kinni jäänud materjali eemaldama.

ROTOCUTI TERA VAHETAMINE

HOIATUS! Vahetage terad välja kohe kui terad tulevad pärast asendisse fikseerimist lahti või kui terad on väga kulunud. Ärge kunagi kasutage lahtise või mittetöötava löikeseadmega tööriista.

Tutvuge ROTOCUTi pea ülesehitusega, joon. D1.

D-1 Völli ots D-2 Pealmine tera
D-3 Alumine tera D-4 Tugikuppel
D-5 Seb D-6 Vedamisketas
D-7 Mutter

1. Asetage ROTOCUTi pea käigukast toetamiseks kindla pinna vastu. Kinnitage pealmine ja alumine tera tangide või kruustangide vahele ja vabastage mutter mutrivõtme abil (joon. D2).
2. Eemaldage mutter, vedamisketas, seib, tugikuppel, alumine tera, pealmine tera ja võlli ots joon. D1 näidatud järjekorras.
3. Enne uute terade paigaldamist paigaldage völli ots völlile (joon. D3). Pange suure kuuskantavaga pealmine tera völlile nii, et „EGO“ logoga pind on suunatud käigukasti poole (joon. D4), seejärel pange

väikese kuuskantavaga alumine tera völlile nii, et „EGO“ logoga pind on suunatud operaatori poole (joon. D5).

HOIATUS! Veenduge, et terade kuuskantavad ja kuuskantvölli ots lähevad paika. Kui paigaldate terad vastupidiselt, siis ei tööta ROTOCUT tarvik korrektselt ja kahjustab terasid.
4. Kokkupanekul toimige joon. D1 esitatud järjekorras.

KÄIGUKASTI MÄÄRIMINE

Seadme parima töövõime ja pikema kasutusea tagamiseks määrige selle käigukasti erimäärdega (iga kord 4–5 g) pärast iga 50 töötatud tundi.

Erimääre peab vastama järgnevatele tingimustele.

1. Kuulub DIN51818: NLGI-1 koonuspenetratsiooni klassi.
2. Estril põhinev määre.
3. Suurepärane käivitus madalal temperatuuril, vastupidavus ekstreemsetele rõhkudele ja mehaanilisele hõördumisele, kulumiskindlus ning oksüdatiivne stabiilsus.
4. Töötemperatuuri vahemik -40\~180°C. Eemaldage aku pistik ja kinnituskruvi. Käigukasti määrimine öliava kaudu.

HOIATUS! Ärge määrige, kui tööriist on endiselt akuga ühendatud või töötab.

SEADME PUHASTAMINE

■ Seadme puhastamiseks kasutage leebetoimelise puhastusvahendiga immutatud niisket lappi.
- Ärge kasutage plastmasskomponentide või käepideme puhastamiseks tugevatoimelisi puhastusaineid. Seadme osi võivad kahjustada teatud aromaatsed ölid (nt männivõi sidruniõli) ja teatud ained (nt petrooleum). Niiskus võib tekitada elektrilöögi ohu. Eemaldage niiskus pehme kuiva lapiga.

SEADME HOIUSTAMINE

■ Enne tööriista hoiustamist puhastage see hoolikalt.
■ Hoidke tööriista kuivas, hästi ventileeritavas, lukustatud kohas ja körgel, lastele ligipääsmatus kohas. Ärge hoidke seadet väetiste, bensiini või muude kemikaalide läheduses.
■ Seadme transportimisel ja hoiustamisel kasutage metallterade jaoks möeldud transpordikatteid.

ET

Keskkonnakaitse

Ärge visake elektriseadmeid, akulaadurit ega patareisid/akusid olmeprügi hulka! Viige toode volitatud taaskäitleja juurde ja võimaldage selle komponendid sorteerituna kõrvaldada. Elektritööriistad viige keskkonnakaitsenõudeid järgivasse jäätmekäitluskeskusesse.

TÖRKEOTSING

PROBLEEM	PÖHJUS LAHENDUS
ROTOCUT ei käivitu.	Akuplokk pole korralikult toitepea külge ühendatud.Akuplokk on tühi.Lukustushooba ja päästikut ei vajutatud samaaegselt.	Ühendage akuplokk toitepeaga.Laadige akuplokki käesolevas juhendis märgitud EGO laaduri abil.Seadme sisse lülitamiseks vajutage lukustushooba ja hoidke seda all ning vajutage päästikut.
ROTOCUT peatub lõikamise ajal.	Mootor on ülekoormatud.Akuplokk on liiga kuum.Akuplokk on tööriista küljest lahti ühendatud.	Mootori võimsus taastub koormuse eemaldamisel. Järjepideva töö jaoks vähendage ROTOCUTi koormust ja vältige sügavuti freesimist, selle asemel tehke lõikeid, mis järjest sügavamaks lähevad.Laske akul loomulikul teel maha jahtuda või puhuge sellele õhku, et jahtumist kiirendada.Ühendage akuplokk uuesti.

GARANTII

EGO GARANTIIPÕHIMÖTTED

Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.eu.
