| Terméktípus | Rotocut toldat multifunkcionális fűnyíróhoz |
| Márka | EGO |
| Modell | RTA2300 |
| Tömeg (akkumulátor nélkül) | 2,6 kg |
| Üresjárati fordulatszám | 450 ford./perc (±5%) |
| Kés | ABR2300 modell (felső és alsó kés) |
| Motoregység kompatibilitás | EGO PH1400E, PH1420E, PHX1600 |
| Áramellátás | Lítium-ion akkumulátor (kompatibilis motoregységen keresztül) |
| Garantált akusztikus teljesítményszint | 100 dB(A) |
| Ajánlott üzemi hőmérséklet | 0 °C és 40 °C között |
| Ajánlott tárolási hőmérséklet | -20 °C és 70 °C között |
| Fő felhasználási területek | Fűvágás oszlopok, szegélyek, falak, kerítések, parkolók körül |
| Biztonsági eszközök | Levehető védőburkolat, biztonsági reteszelés, automatikus leállás túlterhelés esetén |
| Karbantartás | A hajtóműház kenése 50 óránként; tisztítás nedves ruhával és enyhe szappannal |
| Pótalkatrészek | ABR2300 kések, védőburkolat, csúszótányér, anya, alátét, késtárcsa, tengelyvédő kupak |
| Garancia | A feltételekért látogasson el az egopowerplus.eu oldalra |
Gyakran ismételt kérdések - RTA2300 EGO
Felhasználói kérdések a következőről RTA2300 EGO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Multifunkciós szerszámok PDF formátumban ingyenesen! Találja meg kézikönyvét RTA2300 - EGO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. RTA2300 márka EGO.
HASZNÁLATI ÚTMUTATÓ RTA2300 EGO

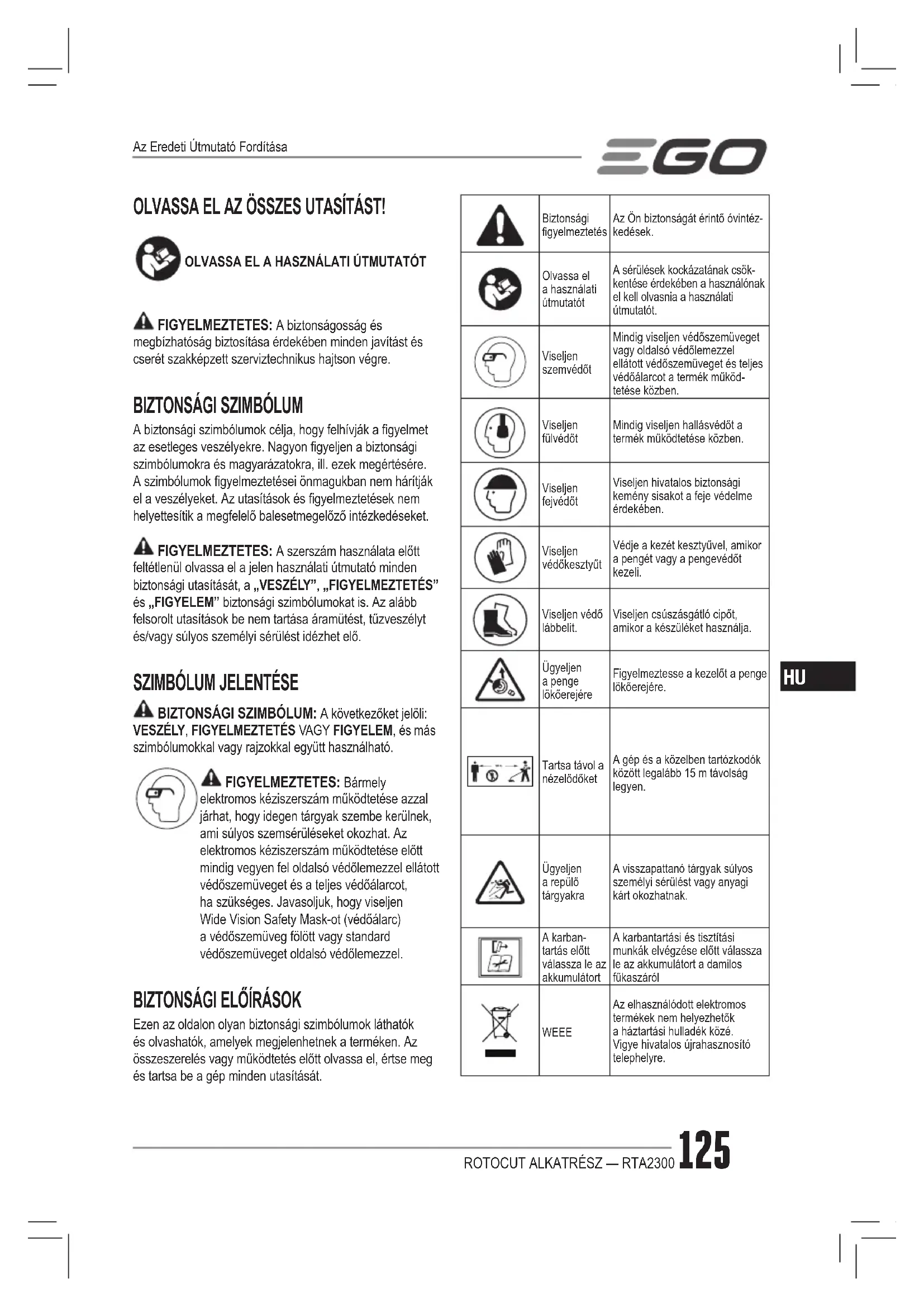

HU Rotocut alkatrész 125
OLVASSA EL AZ ÖSSZES UTASÍTÁST!
OLVASSA EL A HASZNÁLATI ÚTMUTATÓT
FIGYELMEZTETES: A biztonságosság és megbízhatóság biztosítása érdekében minden javítást és cserét szakképzett szerviztechnikus hajtson végre.
BIZTONSÁGI SZIMBÓLUM
A biztonsági szimbólumok célja, hogy felhívják a figyelmet az esetleges veszélyekre. Nagyon figyeljen a biztonsági szimbólumokra és magyarázatokra, ill. ezek megértésére. A szimbólumok figyelmeztetései önmagukban nem háritják el a veszélyeket. Az utasítások és figyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket.
FIGYELMEZTETES: A szerszám használata előtt feltétlenül olvassa el a jelen használati útmutató minden biztonsági utasítását, a „VESZÉLY”, „FIGYELMEZTETÉS” és „FIGYELEM” biztonsági szimbólumokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.
SZIMBÓLUM JELENTÉSE
BIZTONSÁGI SZIMBÓLUM: A következőket jelöli: VESZÉLY, FIGYELMEZTETÉS VAGY FIGYELEM, és más szimbólumokkal vagy rajzokkal együtt használható.
FIGYELMEZTETES: Bármely elektromos kéziszerszám működtetése azzal járhat, hogy idegen tárgyak szembe kerülnek, ami súlyos szemsérüléseket okozhat. Az elektromos kéziszerszám működtetése előtt mindig vegyen fel oldalsó védőlemezzel ellátott védőszemüveget és a teljes védőálarcot, ha szükséges. Javasoljuk, hogy viseljen Wide Vision Safety Mask-ot (védőálarc) a védőszemüveg fölött vagy standard védőszemüveget oldalsó védőlemezzel.
BIZTONSÁGI ELŐÍRÁSOK
Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az összeszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását.
 | Biztonsági figyelmeztetés | Az Ön biztonságát érintő óvintézkedések. |
 | Olvassa el a használati útmutatót | A sérülések kockázatának csök-kentése érdekében a használónak el kell olvasnia a használati útmutatót. |
 | Viseljen szemvédőt | Mindig viseljen védőszeműveget vagy oldalsó védőlemezzel ellátott védőszeműveget és teljes védőálarcot a termék működ-tetése közben. |
 | Viseljen fülvédőt | Mindig viseljen hallásvédőt a termék működtetése közben. |
 | Viseljen fejvédőt | Viseljen hivatalos biztonsági kemény sisakot a feje védelme érdekében. |
 | Viseljen védőkesztyűt | Védje a kezét kesztyűvel, amikor a pengét vagy a pengevédőt kezeli. |
 | Viseljen védő lábbelit. | Viseljen csúszásgátló cipőt, amikor a készüléket használja. |
 | Ügyeljen a penge lököerejére | Figyelmeztesse a kezelőt a penge lököerejére. |
 | Tartsa távol a nézelődőket | A gép és a közelben tartózkodók között legalább 15 m távolság legyen. |
 | Ügyeljen a repülő tárgyakra | A visszapattanó tárgyak súlyos személyi sérülést vagy anyagi kárt okozhatnak. |
 | A karban-tartás előtt válassza le az akkumulátort | A karbantartási és tisztítási munkák elvégzése előtt válassza le az akkumulátort a damilos fűkaszáról |
 | WEEE | Az elhasználódott elektromos termékek nem helyezhetők a háztartási hulladék közé. Vigye hivatalos újrahasznosító telephelyre. |
 | Zaj | Garantált hangteljesítményszint. Környezetre ható zajkibocsátás a Európai Közösség irányelve szerint. |
 | CE | A termék megfelel az érvényes EK irányelveknek. |
| [xCH3] | UKCA | Ez a termék megfelel az alkal-mazandó brit jogszabályoknak. |
| VVolt Feszültség | ||
| n_0 | Üresjárati fordulatszám | Forgási sebesség üresjáraton |
| min^-1 | Percenként Fordulat percenként | |
 | Egyenáram Áram típusa vagy jellemzői | |
| kg Kilogramm Súly | ||
ÁLTALÁNOS GÉPBIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELMEZTETES: Olvassa el a szerszámhoz mellékelt összes biztonsági figyelmeztetést, utasítást, illusztrációt és specifikációt. Az alább felsorolt utasítások be nem tartása áramütést, tüzveszélyt és/vagy súlyos sérülést idézhet elő.
ÖRIZZEN MEG MINDEN UTASÍTÁST ÉS FIGYELMEZTETÉST, HOGY KÉSŐBB IS ELŐ TUDJA MAJD VENNI.
A figyelmeztetésekben szereplő „szerszám” kifejezés az Ön hálózati (vezetékes) vagy akkumulátoros (vezeték nélküli) gépére vonatkozik.
MUNKATERÜLET BIZTONSÁGA
- A munkaterület legyen tiszta és jól megvilágított. A munkaterületen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye.
■ Ne használja a szerszámot robbanásveszélyes környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatóak. A szerszám szikrákat képez, amelyek meggyújthatják a port vagy gázt.
■ Tartsa távol a gyermekeket és a közelben tartózkodó személyeket, amikor a szerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.
ELEKTROMOS BIZTONSÁG
A szerszám csatlakozóinak illeszkedniük kell az aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a (földelt) szerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét.
- Ne érjen földelt felületekhez, ilyenek pl. a csövek, fűtőtestek, tűzhelyek vagy hűtőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve.
■ Ne működtesse a gépet esőben vagy nedves körülmények között. A gépbe jutó víz növelheti az áramütés és a személyi sérülést okozó meghibásodás kockázatát.
■ Ne használja a kábelt helytelen módon. Soha ne a vezetéknél fogva hordozza, húzza, vagy válassza le a szerszámot. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét.
- A szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát.
■ Ha elkerülhetetlen, hogy a szerszámot nedves helyen használják, használjon földelő áramköri megszakítóval (GFCI) ellátott tápellátást. A GFCI használata csökkenti az áramütés veszélyét.
SZEMÉLYES BIZTONSÁG
■ Legyen éber, ügyeljen rá, mit csinál, és járjon el a józanul a szerszám használata során. Ne használja a szerszámot, ha fáradtnak érzi magát, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. A szerszámok üzemeltetése közben egy pillanatnyi figyelmetlenség is súlyos személyi sérülést okozhat.
- Használjon egyéni védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések – mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő – rendeltetésszerű használata révén elkerüli a személyi sérüléseket.
- Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akkumulátoregységhez csatlakoztatja, felveszi vagy viszi a szerszámot.
Balesethez vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, vagy a hálózati csatlakozódugót úgy csatlakoztatja az aljzathoz, hogy közben az ujja a bekapcsoló gombon van.
■ A szerszám bekapcsolása előtt távolítson el minden beállító kulcsot vagy csavarkulcsot. Személyi sérülést okozhat, ha a szerszámban felejtett csavarkulcs vagy beállító kulcs forgó alkatrészhez ér.
■ Ne hajoljon a készülék fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ez lehetővé teszi a szerszén jobb irányítását váratlan helyzetekben.
■ Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haj és a ruházat ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek.
■ Ha az elektromos szerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket.
■ Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt túl magabiztossá váljon, és emiatt figyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.
A GÉP HASZNÁLATA ÉS GONDOZÁSA
■ Ne eröltesse a gépet. Használja az alkalmazásának megfelelő szerszámot. A megfelelő szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül.
■ Ne használja a szerszámot, ha nem lehet a bekapcsoló gombbal be- vagy kikapcsolni. Az olyan szerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul.
■ Húzza ki a hálózati csatlakozó dugót az aljzatból és/vagy, ha lehet, vegye ki az akkumulátoregységet az elektromos szerszámból, mielőtt beállításokat végezne, tartozékot cserélne vagy az elektromos szerszámot elrakná. A megelőző biztonsági óvintézkedések csökkentik a szerszám véletlen beindításának kockázatát.
A használaton kívüli szerszámot tartsa gyermekek elől elzár helyen, és ne engedje, hogy olyanok használják a szerszámot, akik nem ismerik a szerszámot vagy a jelen használati útmutatót. A szerszám veszélyt jelent, ha gyakorlatlan felhasználó kezébe kerül.
■ Gépek és tartozékok karbantartása. Ellenőrizze a mozgó alkatrészek beállítását és rögzítését, vizsgáljon meg minden alkatrészt, hogy nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését.
Ha sérült, használat előtt javíttassa meg a szerszámot. A rosszul karbantartott szerszám sok balesetet okoz.
■ Tartsa a vágógépeket éles, tiszta állapotban. A megfelelően karbantartott és megélezett vágóélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők.
A szerszámot, tartozékokat és szerszámfejeket, stb. mindig a biztonsági utasításoknak megfelelően használja, figyelembe véve a munkakörülményeket és az elvégezni kívánt munkafolyamatot. A szerszám rendeltetési céltól eltérő használata veszélyes helyzetet eredményezhet.
- Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és markolatok miatt a szerszám kezelése és vezérlése váratlan helyzetekben nem biztonságos.
AZ AKKUMULÁTOROS SZERSZÁM HASZNÁLATA ÉS GONDOZÁSA
■ Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja.
A készülékeket csak a kifejezetten hozzá készült akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat.
■ Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól, amelyek kapcsolatba léphetnek vele. Az akkumulátorok kapcsainak rövidzárlata égési sérülést vagy tüzet okozhat.
■ Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ügyeljen rá, hogy ne kerüljön érintkezésbe vele. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz. Az akkumulátorból kiszivárgó folyadék irritációt vagy égési sérülést okozhat.
■ Ne használjon sérült, módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, aminek eredménye tűz, robbanás vagy sérülésveszély lehet.
■ Ne tegye ki az akkumulátoregységet és a szerszámot tűznek vagy túl magas hőmérsékletnek. Ha tűznek, vagy 130 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat.
三GO
■ Tartsa be a töltésre vonatkozó utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet-tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés károsíthatja az akkumulátort, és növeli a tűzveszélyt.
FONTOS BIZTONSÁGI UTASÍTÁSOK
-
Kerülje a veszélyes környezetet – ne használja a berendezéseket nedves vagy vizes lejtőn.
■ Tartsa a helyén és működőképesen a védőburkolatot.
■ A kezét és lábát tartsa távol a vágási területtől.
■ A sérülések kockázatának csökkentése érdekében soha ne dolgozzon létrán vagy más nem biztonságos támasztékon. Soha ne tartsa a vágóegységet derékmagasságon felül.
■ Működés közben ellenőrizze a vágóegységet rendszeresen, rövid időközönként, vagy azonnal, ha látható a vágás láthatóan megváltozik.
■ A legjobb eredmény elérése érdekében az akkumulátort olyan helyiségben töltse, ahol a hömérséklet 5°C-nál magasabb és 40°C-nál alacsonyabb. Ne tárolja kültéren, vagy járművekben.
■ Amikor Ön felé közeledik valaki, állítsa le a motort és a vágóegységet.
■ Figyelmeztesse a kezelőt a penge lököerejére.
■ A penge akkor kaphat lökést, ha olyan tárgyba ütközik, amelyet nem tud azonnal elvágni.
■ A penge lökése révén az egység és/vagy a kezelő bármely irányba elfordulhat, és egyensúlyát veszítheti.
■ A penge előzetes jel nélkül is lököerőt fejthet ki, ha a penge elakad, leáll vagy megakad.
■ A penge nagyobb valószínűséggel fejt ki lököerőt, olyat területeken, ahol nehezen látható a vágandó anyag.
■ Ne csatlakoztasson pengét az egységre, amig minden szükséges alkatrész megfelelően fel nincs szerelve. Amennyiben nem megfelelő alkatrészeket használ, akkor a penge lerepülhet, és súlyos sérüléseket okozhat a kezelőnek és/vagy nézelődóknek. A behajolt, repedt, törött vagy sérült pengét ártalmatlanítsa. Használjon éles pengét. A tompa penge nagyobb valószínűséggel beakadhat, és lököerőt fejhet ki.
■ A leálló penge/damil sérülést okozhat, miközben még forog, miután a motor leállt, vagy megnyomta a kioldót. Tartsa meg az irányítást, amíg a penge/damil teljesen abba nem hagyja a forgást. -
Az akkumulátorral működő szerszámokat nem kell hálózati aljzathoz csatlakoztatni; ezért mindig működőképes állapotban vannak. Ügyeljen a lehetséges veszélyekre, akkor is, ha a szerszám nem működik. Legyen óvatos karbantartás és szervizelés közben.
■ Ne mossa tömlővel; ne kerüljön víz a motorba és az elektromos csatlakozásokba.
■ Amennyiben olyan helyzet adódik, amely nen szerepel a jelen használati útmutatóban, akkor óvatosan és kellő mérlegeléssel cselekedjen. Forduljon az EGO ügyfélszolgálathoz segítségért.
■ Csak az A2.ábrán felsorolt akkumulátoregységeket és töltőket használja.
ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT!
JELLEMZÖK
| Üresjárati fordulatszám | 450± 5 % ford./perc |
| Vágópenge ABR2300 | |
| Javasolt működési hőmérséklet 0°C-40°C | C |
| Javasolt tárolási hőmérséklet -20°C-70°C | C |
| Súly (akkumulátoregység nélkül) 2,6 kg | |
| Mért hangteljesítményszint L_WA | 97.4 dB(A)K= 2.7 dB(A)(PH1400E) |
| 95.19 dB(A)K= 1.93 dB(A)(PH1420E) | |
| 92 dB(A)K= 3.0 dB(A)(PHX1600) | |
| Hangnyomásszint a kezelő fülénél L_PA | 83 dB(A)K= 2.5 dB(A)(PH1400E) |
| 81.9 dB(A)K= 3 dB(A)(PH1420E) | |
| 85 dB(A)K= 3 dB(A)(PHX1600) | |
| Garantált hangteljesítményszint L_WA (a 2000/14/EK szerint mérve) | 100 dB(A) |
| Vibráció értéke a_h : | Elülső segédfogantyú | 3.3 m/s2K= 2 m/s2(PH1400E) |
| 3.06 m/s2K= 1.5 m/s2(PH1420E) | ||
| 1.52 m/s2K= 1.5 m/s2(PHX1600) | ||
| Hátsó fogantyú | 2.0 m/s2K= 1.5 m/s2(PH1400E) | |
| 2.46 m/s2K= 1.5 m/s2(PH1420E) | ||
| 1.71 m/s2K= 1.5 m/s2(PHX1600) |
■ A névleges rezgési összérték mérése standard bevizsgálási módszerrel történt, és használatával a szerszámok egymással összehasonlíthatók.
■ A névleges rezgési érték a kockázat előzetes felméréséhez is felhasználható.
MEGJEGYZÉS: A rezgés kibocsátás az elektromos szerszám aktuális használata közben eltérhet attól a névleges értéktől, amellyel a szerszámot használják: a kezelő védelme érdekében a használónak kesztyűt és hallásvédőt kell használnia működtetés közben.
- Rögzítőcsavar
- Szerelvényburkolat
- Penge
- Rátolható burkolat
- Védőburkolat egység
- Tengely
- Végzáró kupak
- Csavarkulcs
- Imbuszkulcs
ÖSSZESZERELÉS
FIGYELMEZTETES: Ha bármely alkatrész sérült vagy hiányzik, akkor ne működtesse a terméket, amíg az alkatrészeket ki nem cserélik. Sérült vagy hiányzó alkatrészekkel való használat súlyos személyes sérülést okozhat.
FIGYELMEZTETES: Ne próbálja megváltoztatni a terméket, és ne készítsen hozzá tartozékokat, amelyek nem javasoltak ehhez a géphez. Bármilyen módosítás vagy változtatás helytelen használatnak minősül, és veszélyes feltételeket teremthet, amely súlyos személyi sérüléssel végződhet.
FIGYELMEZTETES: Az akár súlyos személyi sérülést okozó véletlenszerű indítás elkerülése érdekében mindig vegye ki az akkumulátoregységet a szerszámból, amikor összeszereli az alkatrészeket."
A VÉDŐBURKOLAT FELSZERELÉSE
FIGYELMEZTETÉS: Mindig viseljen kesztyűt, amikor felszereli vagy kicseréli a védőburkolatot. Legyen óvatos a védőburkolat alatti pengével, és óvja a kezét vágástól.
FIGYELMEZTETÉS: Soha ne működtesse a szerszámot, ha a védőburkolat nincs megfelelően a helyén. A védőburkolatnak mindig a szerszámon kell lennie a használó védelme érdekében! Ha a védőburkolat rögzítve van, akkor soha ne próbálja meg eltávolítani vagy beállítani, ha ki kell cserélni, akkor azt szakképzett szerviztechnikus végezze!
Lazítsa meg, és vegye le a két csavart a védőburkolatról (B. ábra), illessze a rögzítőfuratokat a szerelési lyukakba, majd rögzítse a védőburkolatot a tengely talpához a két csavarral és két rugós alátéttel (C. ábra).
FIGYELMEZTETÉS: Ellenőrizze, hogy a védőburkolat a B és C ábrának megfelelően rögzítve van-e, a fordított rögzítés nagy veszélyt okozhat!
A ROTOCUT ADAPTER CSATLAKOZTATÁSA A MEGHAJTÓFEJRE
A rotocut adaptert EGO PH1400E/PH1420E /PHX1600 meghajtófejjel történő használatra tervezték. Lásd az
„ALKATRÉSZ CSATLAKOZTATÁSA A MEGHAJTÓFE-JHEZ“ fejezetet a PH1400E/PH1420E /PHX1600 meghajtófej használati útmutatójában.
MÜKÖDTETÉS
FIGYELMEZTETES: Ne hagyja, hogy a termékkel szerzett jártassága miatt óvatlanná váljon. Emlékezzen arra, hogy a másodperc töredéke alatt történő óvatlanság súlyos sérülést okozhat.
FIGYELMEZTETES: Ne használjon a termék gyártója által nem javasolt tartozékokat. A nem javasolt tartozékok használata súlyos személyi sérülést okozhat.
EGO
A terméket az alábbi célokra használhatja:
Vágás: arra használják, hogy rudak vagy védőkorlátok, falszélek, közúti járdaszegélyek, forgalom mentén lévő kerítések körül lenyírják a füvet, vagy parkolóhelyeken levágják a növényeket.
MEGJEGYZÉS: A rotocut adapter használatakor ügyeljen arra, hogy ne repüljenek szét idegen tárgyak, amelyek komoly kockázatot jelentenek: törött ablakok, behorpadt jármű karosszériák, megvágott kerítések, fa kéreg sérülések vagy személyi sérülések.
A ROTOCUT ADAPTER HASZNÁLATA A MEGHAJTÓFEJJEL
FIGYELMEZTETES: A súlyos személyi sérülések elkerülése érdekében mindig viseljen védőszemüveget az egység működtetéskor. Viseljen arc- vagy porvédő maszkot poros körülmények között.
Minden használat előtt tisztítsa meg a nyírandó területet. Távolítson el minden tárgyat, pl. követ, törött üveget, tűt, vezetéket vagy zsinórt, amely beakadhat a vágóegységbe. A területen ne legyenek gyermekek, nézelődők vagy állatok. Minden nézelődő, gyermek és állat legalább 15 m távolságban legyen; még így fennáll a veszélye, hogy tárgyak repülnek a nézelődők felé. A nézelődők is viseljenek védőszemüveget. Amikor Ön felé közeledik valaki, azonnal állítsa le a motort és a vágóegységet.
Minden használat előtt ellenőrizze a sérült/kopott alkatrészeket
Ellenőrizze a rotocut adaptert, a védőburkolatot és kétkezes fogantyút, és cserélje ki a repedt, elgörbült vagy bármilyen módon megsérült alkatrészeket.
Minden használat után tisztítsa meg a szerszámot.
FIGYELEM: A szellőzőnyilásokban lévő akadályok megakadályozzák, hogy levegő áramoljon a motorházba, így a motor megsérülhet vagy túlmelegedhet.
■ A szerszám tisztítását csak kímélő szappannal és nedves ruhával végezze. Soha ne hagyja, hogy bármilyen folyadék a szerszámba kerüljön, soha ne merítse vízbe a szerszám egyetlen alkatrészét sem.
■ A motorházon lévő szellőzőnyílásokat mindig tartsa szennyeződésektől mentesen.
KARBANTARTÁS
FIGYELMEZTETES: Javításkor használjon azonos pótalkatrészeket. Rendszeresen ellenőrizze a
szerszámot, és végezzen karbantartást. A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.
FIGYELMEZTETES: Az akkumulátorral működő szerszámokat nem kell hálózati aljzathoz csatlakoztatni; ezért mindig működőképes állapotban vannak. A súlyos személyi sérülések elkerülése érdekében legyen rendkívül óvatos, amikor karbantartást, szervizelést végez, vagy kicseréli a vágóegységet vagy más alkatrészeket.
FIGYELMEZTETÉS: A súlyos személyi sérülések elkerülése érdekében húzza ki az akkumulátoregység csatlakozóját az aljzatból szervizelés, tisztítás, tartozékok cseréje vagy anyagok szerszámból való eltávolítása előtt.
ROTOCUT PENGE CSERÉJE
FIGYELMEZTETES: Ha a pengék meglazulnak, miután a helyükre rögzítették őket, vagy a pengék rosszul koptak, azonnal cserélje ki a pengéket. Soha ne használja a szerszámot laza vagy hatástalan vágóegységgel.
Ismerje meg a ROTOCUT fejet a D1 ábrán látható módon.
| D-1 Tengely tölcsér D-2 Felső penge | |
| D-3 Alsó penge D-4 Támasztófedé | |
| D-5 Alátét D-6 Csúszóedény | |
| D-7 Anya | |
- Helyezze a ROTOCUT szerelvényburkolatát erős felületre. Rögzítse a felső és alsó pengéket fogóval vagy egy befogóba, majd a csavarkulccsal oldja meg az anyát (D2 ábra).
- Távolítsa el az anyát, a csúszóedényt, az alátétet, a támasztófedelet, az alsó pengét, a felső pengét és a tengely tölcsért a D1 ábra szerint.
- Az új pengék felszerelése előtt helyezze a tengely tölcsért a tengelyre (D3 ábra). Helyezze a nagy hatszögletű furattal ellátott felső pengét a tengelyre úgy, hogy a felületre nyomtatott „EGO” logó a fogaskerék felé nézzen (D4 ábra), majd helyezze a kis hatszögletű furattal ellátott alsó pengét a tengelyre, a felületre nyomtatott „EGO” logó a kezelő felé nézzen (D5 ábra).
MEGJEGYZÉS: Győződjön meg arról, hogy a pengék hatszögletű furatai és a hatszögű tengelyváll a helyén van-e. Ellenkező esetben, ha a pengék fordítva vannak felszerelve, a ROTOCUT ADAPTER nem képes megfelelően működni és megrongálja a pengéket.
4. Az összeszereléshez a D1. ábrán látható sorrendet kövesse.
A HAJTÓMÜHÁZ KENÉSE
A legjobb működés és a hosszabb élettartam érdekében a szerelvényburkolatot speciális zsírral kell bekenni (minden alkalommal körülbelül 4-5 g) minden 50 óra működés után.
A speciális kenőanyagnak meg kell felelnie a következő követelményeknek.
- A DIN51818: NLGI-1 kúpbehatolási fokba tartozik.
- Észter alapú zsír
- Kiváló alacsony-hőmérsékletű indítás, EP, mechanikus nyírás, kopásálló és oxidációs stabilitás tulajdonságok.
- Az üzemi hömérsékletnek -40\~180°C között kell lennie. Távolítsa el az akkumulátor csatlakozót és a tömítőcsavart. A hajtómű ház kenése az olajnyíláson keresztül.
FIGYELMEZTETES: Ne kenje be, amíg a szerszám még az akkumulátorhoz van csatlakoztatva, vagy működésben van.
AZ EGYSÉG TISZTÍTÁSA
■ Nedves törlőruhával és enyhe tisztítószerrel tisztítsa meg az egységet.
■ Ne használjon erős tisztítószereket a műanyag burkolaton vagy a fogantyún. Ezek megsérülhetnek a különböző aromaolajaktól, pl. fenyő vagy citrom, és az olyan oldószerektől, mint a kerozin. A nedvesség szintén áramütés veszélyét okozhatja. A nedvességet egy puha, száraz törlővel törölje le.
AZ EGYSÉG TÁROLÁSA
■ Tárolás előtt alaposan tisztítsa meg a szerszámot.
■ Az egységet száraz, jól szellőző, elzárt vagy magas helyen tárolja, ahol gyermekek nem érik el. Ne tárolja az egységet benzin vagy más vegyszerek mellett.
■ Szállítás és tárolás közben használja a szállítási burkolatot a fémpengékhez.
Környezetvédelem
Ne dobja az elektromos felszerelést, az elhasznált akkumulátort és a töltőt a háztartási hulladékok közé! Vigye hivatalos újrahasznosító telephelyre, és tegye hozzáférhetővé a szelektív gyűjtéshez. Az elektromos szerszámokat környezetbarát újrahasznosító üzembe kell vinni.
HIBAELHÁRÍTÁS
| PROBLÉMA | OK MEGOLDÁS | |
| A ROTOCUT nem indul. | Az akkumulátoregység nincs megfelelően csatlakoztatva a meghajtófejhez.Az akkumulátoregység lemerült.A kapcsoló gomb és a trigger nem nyomja meg és tartsa lenyomva a kapcsoló egyidejűleg van megnyomva. | Csatlakoztassa az akkumulátoregységet a meghajtófejhez.Töltse fel az akkumulátoregységet EGO a jelen útmutatóban megadott töltővel.Nyomja meg és tartsa lenyomva a kapcsoló gombot, majd oldja ki a triggert az egység bekapcsolásához. |
| A ROTOCUT leáll vágás közben. | A motor túlterheltAz akkumulátoregység túl forró.Az akkumulátoregység ki van véve a szerszámból. | A motor újra működőképes, ha a terhet eltávolítja. A folyamatos munkavégzéshez csökkentse a ROTOCUT terhelését, és kerülje a mély vágást; inkább fokozatosan mélyítse a vágásokat.Hagyja az akkumulátoregységet természetesen lehűlni, vagy fújja levegővel a hűlés felgyorsításához.Csatlakoztassa újból az akkumulátoregységet |
HU GARANCIA
EGO GARANCIÁLIS FELTÉTELEK
Kérjük, látogasson el az egopowerplus.eu oldalra, ahol megtalálja a részletes EGO garanciális feltételeket.
CITIȚI TOATE INSTRUCTIUNILE!
