RTA2300 - Багатофункціональні інструменти EGO - Безкоштовний посібник користувача

Тип продукту	Роторна насадка для багатофункціонального тримера
Бренд	EGO
Модель	RTA2300
Вага (без акумулятора)	2,6 кг
Швидкість на холостому ходу	450 об/хв (±5%)
Лезо	Модель ABR2300 (верхнє та нижнє леза)
Сумісність з моторним блоком	EGO PH1400E, PH1420E, PHX1600
Живлення	Літій-іонний акумулятор (через сумісний моторний блок)
Гарантований рівень звукової потужності	100 дБ(А)
Рекомендована температура використання	від 0 °C до 40 °C
Рекомендована температура зберігання	від -20 °C до 70 °C
Основні застосування	Скошування трави навколо стовпів, бордюрів, стін, огорож, парковок
Пристрої безпеки	Знімний захисний кожух, блокування безпеки, автоматичне вимкнення при перевантаженні
Обслуговування	Змащування корпусу редуктора кожні 50 годин; чищення вологою ганчіркою з м'яким милом
Запасні частини	Леза ABR2300, захисний кожух, ковзна чаша, гайка, шайба, опорний диск леза, ковпачок вала
Гарантія	Перегляньте умови на egopowerplus.eu

Часті запитання - RTA2300 EGO

Як зібрати роторну насадку RTA2300 на моторний блок?

Роторна насадка призначена для моторних блоків EGO PH1400E, PH1420E та PHX1600. Зверніться до розділу «МОНТАЖ НАСАДКИ НА МОТОРНИЙ БЛОК» посібника з моторного блоку. Перед складанням обов'язково вийміть акумулятор.

Як замінити леза роторної насадки?

Вийміть акумулятор. Поставте корпус редуктора на тверду поверхню. Використовуйте плоскогубці, щоб утримувати леза, і послабте гайку за допомогою ключа, що додається. Зніміть деталі в такому порядку: гайка, ковзна чаша, шайба, опорний диск, нижнє лезо, верхнє лезо, ковпачок вала. Встановіть нові леза, правильно орієнтуючи логотип EGO. Затягніть гайку щільно.

Як часто потрібно змащувати корпус редуктора?

Кожні 50 годин використання. Використовуйте спеціальне мастило класу NLGI-1 на ефірній основі, призначене для температур від -40°C до 180°C. Від'єднайте акумулятор, викрутіть заглушку та впорсніть 4-5 г мастила через змащувальний отвір.

Які акумулятори сумісні з насадкою RTA2300?

Сама насадка не має акумулятора. Її потрібно використовувати з сумісним моторним блоком EGO (PH1400E, PH1420E, PHX1600) та акумуляторами, зазначеними в посібнику до моторного блоку. Використовуйте лише рекомендовані акумулятори та зарядні пристрої EGO.

Які основні правила безпеки при використанні інструменту?

Завжди використовуйте захист для очей та слуху. Тримайте людей і тварин на відстані не менше 15 м. Не працюйте на драбині. Перевіряйте інструмент перед використанням. Негайно вимикайте, якщо хтось наближається. Не торкайтесь леза, що обертається.

Що робити, якщо роторна насадка зупиняється під час різання?

Це може бути спричинено перевантаженням двигуна, перегрівом акумулятора або відключенням. Зніміть надмірне навантаження, дайте акумулятору охолонути або підключіть його знову. Двигун автоматично перезапуститься після охолодження.

Як чистити роторну насадку?

Використовуйте вологу ганчірку з м'яким миючим засобом. Ніколи не занурюйте інструмент у воду. Уникайте розчинників, таких як бензин. Витріть м'якою ганчіркою. Переконайтеся, що вентиляційні отвори моторного блоку не заблоковані.

Як зберігати інструмент після використання?

Ретельно очистіть інструмент. Зберігайте його в сухому, добре провітрюваному місці, закритому на замок або на висоті, недоступному для дітей. Не зберігайте поруч із добривами або хімікатами. Помістіть металеві леза в захисний чохол.

Чи можна використовувати інші леза, ніж рекомендовані?

Ні, використовуйте лише лезо ABR2300 або ті, що спеціально рекомендовані EGO. Використання інших лез може спричинити аварії та пошкодити інструмент. Погнуті, тріснуті або пошкоджені леза слід викинути.

Де можна знайти запасні частини для RTA2300?

Запасні частини (леза, кожух, гайка тощо) доступні у авторизованих дилерів EGO. Перегляньте сайт egopowerplus.eu, щоб знайти сервісний центр. Будь-який ремонт повинен виконувати кваліфікований майстер.

ПОСІБНИК КОРИСТУВАЧА RTA2300 EGO

UK Насадка-ротаційна косарка 187

BG Приставка rotocut 195

HR Dodatak kružni rezač 203

KA 60352079011500000000000000000000000000000000000000000000000

SR Dodatak rotocut 222

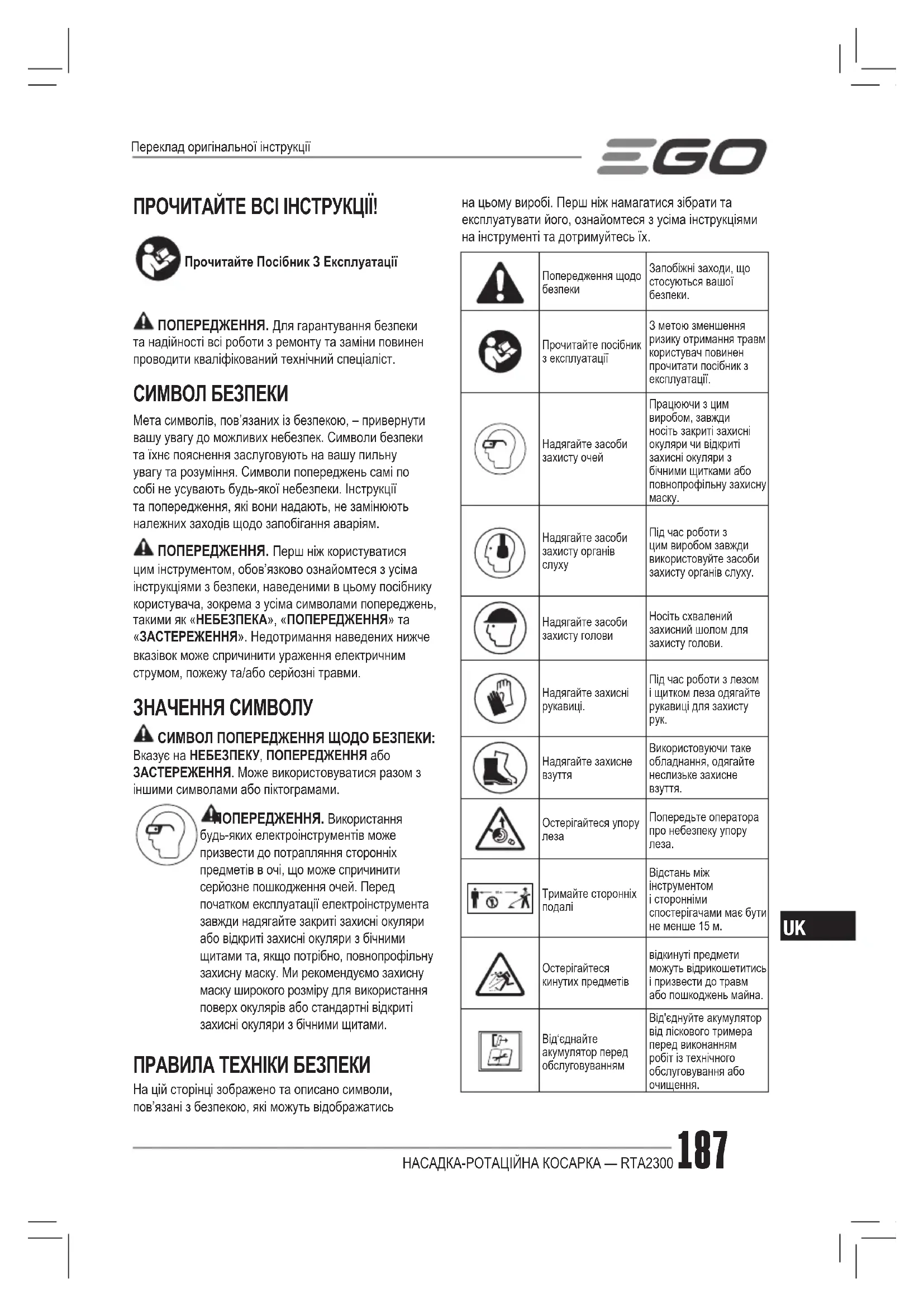

ПРОЧИТАЙТЕ ВСІ ІНСТРУКЦІЇ!

Прочитайте Посібник 3 Експлуатації

ПОПЕРЕДЖЕННЯ. Для гарантування безпеки та надійності всі роботи з ремонту та заміни повинен проводити кваліфікований технічний спеціаліст.

СИМВОЛ БЕЗПЕКИ

Мета символів, пов'язаних із безпекою, – привернути вашу увагу до можливих небезпек. Символи безпеки та їхнє пояснення заслуговують на вашу пильну увагу та розуміння. Символи попереджень самі по собі не усувають будь-якої небезпеки. Інструкції та попередження, які вони надають, не замінюють належних заходів щодо запобігання аваріям.

ПОПЕРЕДЖЕННЯ. Перш ніж користуватися цим інструментом, обов'язково ознайомтеся з усіма інструкціями з безпеки, наведеними в цьому посібнику користувача, зокрема з усіма символами попереджень, такими як «НЕБЕЗПЕКА», «ПОПЕРЕДЖЕННЯ» та «ЗАСТЕРЕЖЕННЯ». Недотримання наведених нижче вказівок може спричинити ураження електричним струмом, пожежу та/або серйозні травми.

ЗНАЧЕННЯ СИМВОЛУ

СИМВОЛ ПОПЕРЕДЖЕННЯ ЩОДО БЕЗПЕКИ: Вказує на НЕБЕЗПЕКУ, ПОПЕРЕДЖЕННЯ або ЗАСТЕРЕЖЕННЯ. Може використовуватися разом з іншими символами або піктограмами.

АПОПЕРЕДЖЕННЯ. Використання будь-яких електроінструментів може призвести до потрапляння сторонніх предметів в очі, що може спричинити серйозне пошкодження очей. Перед початком експлуатації електроінструмента завжди надягайте закриті захисні окуляри або відкриті захисні окуляри з бічними щитами та, якщо потрібно, повнопрофільну захисну маску. Ми рекомендуємо захисну маску широкого розміру для використання поверх окулярів або стандартні відкриті захисні окуляри з бічними щитами.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

На цій сторінці зображено та описано символи, пов'язані з безпекою, які можуть відображатись

на цьому виробі. Перш ніж намагатися зібрати та експлуатувати його, ознайомтеся з усіма інструкціями на інструменті та дотримуйтесь їх.

	Попередження щодо безпеки	Запобіжні заходи, що стосуються вашої безпеки.
	Прочитайте посібник з експлуатації	З метою зменшення ризику отримання травм користувач повинен прочитати посібник з експлуатації.
	Надягайте засоби захисту очей	Працюючи з цим виробом, завжди носіть закриті захисні окуляри чи відкриті захисні окуляри з бічними щитками або повнопрофільну захисну маску.
	Надягайте засоби захисту органів слуху	Під час роботи з цим виробом завжди використовуйте засоби захисту органів слуху.
[ХКНУ]	Надягайте засоби захисту голови	Носіть схвалений захисний шолом для захисту голови.
	Надягайте захисні рукавиці.	Під час роботи з лезом і щитком леза одягайте рукавиці для захисту рук.
	Надягайте захисне взуття	Використовуючи таке обладнання, одягайте неслизьке захисне взуття.
	Остерігайтеся упору леза	Попередьте оператора про небезпеку упору леза.
	Тримайте сторонніх подалі	Відстань між інструментом і сторонніми спостерігачами має бути не менше 15 м.
	Остерігайтеся кинутих предметів	відкинуті предмети можуть відрикошетитись і призвести до травм або пошкоджень майна.
	Від'єднайте акумулятор перед обслуговуванням	Від'єднуйте акумулятор від ліскового тримера перед виконанням робіт із технічного обслуговування або очищення.
	WEEE	Відходи електричних виробів не слід викидати разом із побутовим сміттям. Зверніться до авторизованого пункту переробки.
	Шум	Гарантований рівень звукової потужності. Розповсюдження шуму в навколишнє середовище згідно з директивою Європейського співтовариства
	CE	Цей виріб відповідає чинним директивам ЄС.
[свяА]	UKCA	Цей продукт відповідає чинному законодавству Великобританії.
VВольти	Напруга
n_0	Швидкість холостого ходу	Обертова швидкість без навантаження
min ^-1	На хвилину Обертів на хвилину
	Постійний струм	Тип або характеристика струму
kg Кілограм Вага

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

ПОПЕРЕДЖЕННЯ. Прочитайте всі попередження безпеки, інструкції, ілюстрації та характеристики, надані з цим інструментом.

Недотримання наведених нижче інструкцій може спричинити ураження електричним струмом, пожежу та/або серйозні травми.

ЗБЕРІГАЙТЕ ВСІ ПОПЕРЕДЖЕННЯ ТА ІНСТРУКЦІЇ ДЛЯ ВИКОРИСТАННЯ В МАЙБУТНЬОМУ.

Термін «електроінструмент» у попередженнях стосується електричного інструмента, що працює від електромережі (через шнур) або від акумулятора (без шнура).

БЕЗПЕКА РОБОЧОЇ ЗОНИ

■ Робоче місце має бути чистим і гарно освітленим.

Неприбрана або погано освітлена робоча зона може стати причиною нещасного випадку.

■ Не працюйте з інструментом у вибухонебезпечному середовищі, наприклад за наявності легкозаймистих рідин, газів або пилу. Під час роботи інструмента утворюються іскри, від яких можуть зайнятися пил або випари.
■ Дітям і спостерігачам заборонено перебувати поруч з електроінструментом, що працює.

Це може відволікати вас і призвести до втрати контролю.

ЕЛЕКТРОБЕЗПЕКА

■ Штепсельні вилки електроінструмента мають підходити до розеток. Заборонено модифікувати вилку будь-яким чином. Не використовуйте жодні перехідники для роботи із заземленими електроінструментами. Використання штепселів і розеток, у які не вносилися зміни, зменшує ризик ураження електричним струмом.
- Уникайте контакту частин тіла із заземленими поверхнями, такими як труби, батареї, плити й холодильники. У разі заземлення тіла збільшується ризик ураження електричним струмом.
■ Не експлуатуйте інструмент під час дощу або у вологих умовах. Потрапляння води в інструмент може збільшити ризик ураження електричним струмом або несправності, які можуть призвести до травмування.

■ Поводьтесь обережно зі шнуром живлення. Ніколи не використовуйте шнур живлення для перенесення, перетягування або вимкнення інструмента. Бережіть шнур живлення від джерел тепла, мастил, гострих країв та рухомих частин. Пошкоджені або заплутані шнури живлення підвищують ризик ураження електричним струмом.

• Під час роботи з електроінструментом надворі використовуйте подовжувач, призначений для зовнішніх робіт. Використання подовжувача, призначеного для зовнішніх робіт, зменшує ризик ураження електричним струмом.
  Якщо роботи з інструментом у вологому середовищі не уникнути, скористайтеся вимикачем короткого замикання на землю (ВКЗ3). Використання ВКЗ3 зменшує ризик ураження електричним струмом.

ОСОБИСТА БЕЗПЕКА

■ Під час роботи з інструментом будьте уважні, стежте за своїми діями та мисліть розсудливо.

Не працюйте з електроінструментом, якщо ви втомлені або перебуваєте під дією наркотичних речовин, алкоголю чи ліків. Навіть миттева неуважність під час роботи з інструментом може призвести до серйозної травми.

■ Використовуйте засоби особистого захисту. Завжди носіть засоби захисту очей. Використання у відповідних умовах таких захисних засобів, як протипиловий респіратор, неслизьке захисне взуття, шолом-каска і навушники допоможе зменшити ризик травмування.
Уникайте випадкового запуску інструмента. Першніж підключати електроінструмент до мережі живлення чи акумулятора, брати або переносити його, перевірте, чи встановлено перемикач у положення «вимкнено». Якщо переносити електроінструмент, тримаючи палець на вимикачі, або підключати його до джерела живлення, коли вимикач перебуває в положенні «увімкнено», це може призвести до травмування.
■ Перш ніж вмикати інструмент, слід зняти всі регулювальні клинці або гайкові ключі. Якщо залишити такий ключ на рухомій частині інструмента, це може призвести до травмування.
■ Не дотягуйтесь. Завжди міцно стійте на ногах і втримуйте рівновагу. Це дає змогу краще керувати інструментом у разі виникнення непередбачуваних ситуацій.
- Одягайтеся належним чином. Не носіть вільного одягу або прикрас. Стежте за тим, щоб волосся та одяг не потрапили на рухомі частини. Вільний одяг, прикраси або довге волосся можуть потрапити в рухомі частини.
Якщо пристрої обладнано системою видалення пилу, переконайтеся, що її правильно підключено і що ви використовуєте її належним чином. Використання пристрою для збирання пилу може зменшити небезпеку, пов'язану з пилом.
■ Не дозволяйте навичкам, отриманим після частого використання інструментів, змусити вас стати самовпевненими та ігнорувати принципи безпеки інструмента. Недбала дія може спричинити серйозну травму протягом долі секунди.

ВИКОРИСТАННЯ ІНСТРУМЕНТА ТА ДОГЛЯД ЗА НИМ

■ Не застосовуйте силу до інструмента. Використовуйте належний електроінструмент відповідно до потреби. Правильно підібраний електроінструмент допоможе краще та безпечніше зробити роботу зі швидкістю, яка для нього передбачена.
■ Не використовуйте інструмент, якщо вимикач не вмикає або не вимикає його. Усі електроінструменти, якими неможливо керувати за допомогою перемикача, становлять небезпеку й підлягають ремонту.

■ Перш ніж проводити будь-які регулювання, замінювати приладдя або перед зберіганням слід вийняти штепсель з джерела живлення та/або вийняти з інструмента акумулятор, якщо він знімний. Такі запобіжні заходи безпеки зменшують ризик випадкового вмикання інструмента.
■ Зберігайте інструменти, що не використовуються у недоступному для дітей місці та не дозволяйте особам, які не знайомі з інструментом або цими інструкціями, керувати ним. Електроінструменти становлять небезпеку в руках недосвідчених користувачів.
- Обслуговуйте інструменти та приладдя. Перевіряйте їх на предмет розладнання чи блокування рухомих частин, а також будьяких обставин, які можуть вплинути на роботу інструмента. У разі пошкодження електроінструмент слід здати в ремонт, перш ніж користуватися ним. Часто нещасні випадки трапляються внаслідок неналежного технічного обслуговування інструментів.
- Тримайте різальні інструменти гострими й чистими. Належним чином доглянуті різальні інструменти з гострими ріжучими краями рідше блокуються, та ними легше керувати.
- Користуйтесь електроінструментом, приладдям і насадками для інструмента згідно з цією інструкцією, зважаючи на робочі умови та роботу, яку слід виконати. Використання електроінструмента не за призначенням може стати причиною виникнення небезпечних ситуацій.
■ Підтримуйте ручки та захватні поверхні сухими, чистими, без жиру та бруду. Слизькі ручки та захватні поверхні не дають змоги безпечно тримати та керувати інструментом у непередбачених ситуаціях.

ВИКОРИСТАННЯ АКУМУЛЯТОРНОГО ІНСТРУМЕНТА ТА ДОГЛЯД ЗА НИМ

■ Заряджайте лише за допомогою зарядного пристрою, вказаного виробником. Зарядний пристрій, який підходить для акумуляторів одного виду, може спричинити ризик пожежі у випадку його використання з іншим акумулятором.
■ 3 інструментом слід використовувати лише призначені для нього акумуляторні батареї. Використання будь-яких інших акумуляторних батарей може призвести до травми або пожежі.
- Коли батарея не використовується, її слід тримати окремо від металевих предметів – затискачів паперу, монет, ключів, цвяхів, шурупів та інших дрібних предметів, які

三GO

можуть замкнути клеми. Коротке замикання клем акумулятора може стати причиною опіків чи пожежі.

• У надто важких умовах експлуатації з акумулятора може витікати рідина; не доторкайтесь до неї. Якщо випадково ви все ж торкнулися її, слід промити це місце водою. Якщо рідина потрапила в очі, слід також звернутися до лікаря. Рідина, яка виступає з акумулятора, може спричинити подразнення або опіки.
  ■ Не використовуйте акумуляторну батарею або інструмент, які пошкоджено або змінено. Пошкоджені або змінені батареї можуть мати непередбачувану поведінку, що може спричинити пожежу, вибух або ризик травмування.
  ■ Не піддавайте акумуляторну батарею або інструмент дії вогню або високих температур. Вогонь або температура вище 130°C може спричинити вибух.
  ■ Дотримуйтесь усіх інструкцій щодо зарядження та не заряджайте акумуляторну батарею або інструмент за межами температурного діапазону, зазначеного в інструкціях. Зарядження неналежним чином або при температурах за межами вказаного діапазону може пошкодити акумулятор і збільшити ризик виникнення пожежі.

ВАЖЛИВІ ВКАЗІВКИ ЩОДО БЕЗПЕКИ

■ Уникайте небезпечних середовищ. Не використовуйте прилади на вологих або мокрих схилах.
■ Запобіжники мають бути на місці та в робочому стані.
■ Тримайте руки та ноги подалі від місця різання.
- Щоб зменшити ризик отримання травми, ніколи не слід працювати на драбині або на будь-якій іншій небезпечній опорі. Ніколи не тримайте ріжучий пристрій вище висоти пояса.

■ Регулярно перевіряйте ріжучий пристрій через короткі проміжки часу під час роботи, або негайно, якщо помітна зміна в способі різання.

■ Для досягнення найкращих результатів акумулятор потрібно заряджати при температурі від 5 °C до 40 °C. Не зберігайте його надворі або в автомобілі.

■ Перед наближенням зупиніть мотор і ріжучий пристрій.

■ Попередьте оператора про небезпеку упору леза

■ Упор леза може мати місце, коли обертове лезо контактує з предметом, який він не зрізає негайно.

■ Упор леза може бути достатньо сильним і відштовхнути прилад і/або користувача в будь-якому напрямку, і, можливо, призвести до втрати контролю над приладом.
■ Упор леза може статися без попередження, якщо лезо налетить на корчі, застопориться або заплутається.
■ Упор леза частіше відбуваються в областях, де важно побачити матеріал, що зрізається.
■ Не прикріплюйте лезо до приладу без належного встановлення всіх необхідних частин. Використання невідповідних деталей може призвести до вильоту леза та серйозного пошкодження оператора та/або сторонніх спостерігачів. Викидайте лезо, якщо воно зігнулося, деформувалося, тріснуло, зламалося або його пошкоджено будь-яким іншим чином. Використовуйте гостре лезо. Тупе лезо з більшою ймовірністю зачепиться або застряgne.
■ Лезо/ліска, що рухається, може спричинити пошкодження, коли продовжує обертатися після зупинки мотора або звільнення тригера. Підтримуйте належний контроль, доки лезо/ліска повністю не припинить обертатися.
- Акумуляторні інструменти не потрібно підключати до електричної розетки; отже, вони завжди в робочому стані. Будьте в курсі можливих небезпек, навіть якщо інструмент не працює. Будьте обережні, виконуючи технічне обслуговування чи догляд.
■ Не мийте шлангом; уникайте потрапляння води в мотор та електричні з'єднання.
Якщо виникають ситуації, які не розглядаються в цьому посібнику, проявляйте обережність і розсудливість. Зверніться до сервісного центру для клієнтів EGO по допомогу.
■ Використовуйте лише акумулятори та зарядні пристрої, перелічені на рис. А2.

ЗБЕРЕЖІТЬ ЦЮ ІНСТРУКЦІЮ!

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Швидкість холостого ходу 450±5% об./хв
Ріжуче лезо ABR2300
Діапазон рекомендованих робочих температур		0°C-40°C
Діапазон рекомендованих температур зберігання		-20°C-70°C
Bara (без акумулятора) 2,6 кг
Виміряний рівень звукової потужності L_WA		97,4 дБ(А)К= 2,7 дБ(А)(РН1400Е)
		95,19 дБ(А)К= 1,93 дБ(А)(РН1420Е)
		92 дБ(А)К= 3,0 дБ(А)(РНХ1600)
Рівень звукового тиску на місці вуха оператора L_PA		83 дБ(А)К= 2,5 дБ(А)(РН1400Е)
		81,9 дБ(А)К= 3 дБ(А)(РН1420Е)
		85 дБ(А)К= 3 дБ(А)(РНХ1600)
Гарантований рівень звукової потужності L_WA (виміряно відповідно до 2000/14/ЕС)		100 дВ(А)
Оцінка вібрації a_h :	Передня допоміжна ручка	3,3 м/с2К= 2,0 м/с2(РН1400Е)
		3,06 м/с2К= 1,5 м/с2(РН1420Е)
		1,52 м/с2К= 1,5 м/с2(РНХ1600)
	Задня ручка	2,0 м/с2К= 1,5 м/с2(РН1400Е)
		2,46 м/с2К= 1,5 м/с2(РН1420Е)
		1,71 м/с2К= 1,5 м/с2(РНХ1600)

■ Вказане загальне значення вібрації виміряне за стандартним методом тестування і може використовуватися для порівняння одного інструмента з іншим;
■ Заявлене сумарне значення вібрації може також використовуватись для попередньої оцінки впливу.

ПРИМИТКА. Емісія вібрації під час фактичного використання електроінструмента може відрізнятися від заявленої

величини, у якій використовується інструмент. Щоб захистити оператора, користувач повинен одягати рукавички та захисні навушники в реальних умовах використання.

ОЗНАЙОМЛЕННЯ З НАСАДКОЮ-РОТАЦІЙНОЮ КОСАРКОЮ (рис. А1)

1. Герметичний гвинт
2. Корпус редуктора
3. Лезо
4. Зсувна кришка в зборі
5. Щиток у зборі
6. Вал
7. Торцевий ковпачок
8. Гайковий ключ
9. Торцевий ключ

ЗБИРАННЯ

ПОПЕРЕДЖЕННЯ. Якщо якісь частини пошкоджені або відсутні, не користуйтесь цим інструментом, доки вони не будуть замінені. Використання цього виробу з пошкодженими або відсутніми деталями може призвести до серйозних травм.
ПОПЕРЕДЖЕННЯ. Не намагайтеся вдосконалити цю машину або застосувати приладдя, не рекомендоване для неї. Кожна така заміна чи переробка є фактом неправильного користування, створює небезпечні умови й загрожує серйозними травмами.

УСТАНОВЛЕННЯ ЩИТКА

ПОПЕРЕДЖЕННЯ. Під час установлення або заміни щитка завжди слід носити рукавички. Остерігайтеся леза на щитку та захистіть руку від травм.

ПОПЕРЕДЖЕННЯ. Ніколи не використовуйте інструмент, якщо щиток міцно не закріплено. Щиток завжди має бути на інструменті для захисту користувача! Коли щиток зафіксовано, ніколи не намагайтеся зняти або відрегулювати щиток. Якщо потрібно замінити його, це має виконувати кваліфікований технічний персонал!

Відкрутіть і зніміть два гвинти зі щитка (рис. В), вирівняйте захисні монтажні отвори з отворами для збирання, а потім закріпіть щиток на основі вала за допомогою двох гвинтів разом із двома пружинними шайбами (рис. С).

三GO

ПОПЕРЕДЖЕННЯ. Переконайтесь, що захисний щиток закріплений відповідно до рисунків В і С, будь-яке зворотне кріплення може призвести до великої небезпеки!

ПІД'ЄДНАННЯ НАСАДКИ-РОТАЦІЙНОЇ КОСАРКИ ДО ПРИВОДНОЇ ГОЛОВКИ

Ця насадка-ротаційна косарка призначена для використання з приводною головкою EGO PH1400E/PH1420E /РНХ1600. Див. розділ «УСТАНОВЛЕННЯ НАСАДКИ НА ПРИВОДНУ ГОЛОВКУ» в посібнику користувача приводної головки PH1400E/PH1420E /РНХ1600.

ЕКСПЛУАТАЦІЯ

ПОПЕРЕДЖЕННЯ. Знання виробу не має робити вас недбалим. Пам'ятайте, що півсекунди неуважності досить для серйозної травми.

ПОПЕРЕДЖЕННЯ. Не використовуйте приладдя чи насадки, не рекомендовані виробником цього пристрою. Використання нерекомендованого приладдя чи насадок може призвести до серйозних травм.

Ви можете використовувати цей виріб для цілей, перелічених нижче:

Зрізання: використовується для зрізання трави навколо стовпчиків або огорож, країв стін, бордюрів, огорож у місцях із пожвавленим рухом або для обрізання рослинності на парковках.

ПРИМІТКА. Під час використання насадки-ротаційної косарки переконайтеся, що сторонні предмети не буде відкинуто, що може тягне за собою серйозні ризики: розбиті вікна, вм'ятини кузова, прорізи в парканах, порвана кора дерева або тілесні ушкодження.

ВИКОРИСТАННЯ НАСАДКИ-РОТАЦІЙНОЇ КОСАРКИ З ПРИВОДНОЮ ГОЛОВКОЮ

ПОПЕРЕДЖЕННЯ. Щоб уникнути серйозних травм, завжди використовуйте закриті або відкриті захисні окуляри під час роботи з цим пристроєм. Одягайте маску для обличчя або пилову маску в місцях, де є пил.

Очищуйте ділянку підрізання перед кожним використанням. Видаліть усі предмети, такі як камені, бите скло, цвяхи, дроти або ліску, які можуть бути відкинуті або затягнуті в ріжуче обладнання. Приберіть із робочої області дітей, сторонніх і домашніх тварин. Принаймні тримайте всіх дітей, сторонніх спостерігачів і домашніх тварин на відстані не менше 15 м; проте для сторонніх спостерігачів усе одно може бути ризик від відкинутих предметів. Стороннім спостерігачам слід рекомендувати носити засоби захисту очей. Перед наближенням зупиніть мотор і ріжучий пристрій негайно.

Перед кожним використанням перевірте наявність пошкоджень/зношених деталей

Перевірте насадку-ротаційну косарку, щиток і ручку-скобу, а також замініть частини, які тріснули, викривлені, зігнуті або будь-яким чином пошкоджені.

Після кожного використання очистьте інструмент.

ЗАСТЕРЕЖЕННЯ. Засмічення вентиляційних отворів перешкоджає проникненню повітря в корпус мотора і може призвести до перегріву або пошкодження мотора.

• Чистьте тільки м'яким милом і вологою ганчіркою. Ніколи не допускайте потрапляння рідини всередину інструмента; ніколи не занурюйте будь-яку частину інструмента в рідину.
  Завжди оберігайте вентиляційні отвори в корпусі мотора від сміття.

ОБСЛУГОВУВАННЯ

ПОПЕРЕДЖЕННЯ. Використовуйте для технічного обслуговування лише ідентичні запчастини. Регулярно оглядайте інструмент і виконуйте його обслуговування. Для гарантування безпеки та надійності всі ремонтні роботи повинен проводити кваліфікований технічний спеціаліст.
ПОПЕРЕДЖЕННЯ. Акумуляторні інструменти не потрібно підключати до електричної розетки; отже, вони завжди в робочому стані. Щоб запобігти серйозному травмуванню, вживайте додаткових заходів та будьте обережні під час технічного обслуговування або зміни різального обладнання чи інших пристосувань.
ПОПЕРЕДЖЕННЯ. Щоб запобігти серйозним травмам, від'єднайте роз'єм акумулятора від гнізда перед обслуговуванням, очищенням, заміною додаткових насадок або видаленням матеріалу з пристрою.

ЗАМИНА ЛЕЗА РОТАЦІЙНОЇ КОСАРКИ

ПОПЕРЕДЖЕННЯ. Якщо леза не закріплені щільно після того, як вони зафіксовані на місці, або леза сильно зношені, негайно замініть їх. Ніколи не використовуйте інструмент із незакріпленим або неефективним ріжучим пристроєм.

Ознайомлення з головкою РОТАЦІЙНОЇ КОСАРКИ, показаної на рис. D1.

D-1 Ковпачок вала D-2 Верхне лезо
D-3 Нижне лезо D-4 Опорний ковпачок
D-5 Шайба D-6 Ковзна чаша
D-7 Гайка

1. Поставте корпус редуктора головки РОТАЦІЙНОЇ КОСАРКИ на тверду поверхню. Затисніть верхнє та нижнє леза за допомогою плоскогубців або лещат, потім за допомогою гайкового ключа ослабте гайку (рис. D2).
2. Зніміть гайку, ковзну чашу, шайбу, опорний ковпачок, нижне лезо, верхне лезо та ковпачок вала у тій послідовності, яка показана на рис. D1.
3. Перш ніж установлювати нові леза, установіть на вал ковпачок вала (рис. D3). Помістіть верхнє лезо з великим шестикутним отвором на вал так, щоб поверхня з надрукованим логотипом «EGO» була звернута до корпусу редуктора (рис. D4), потім надіньте нижнє лезо з невеликим шестикутним отвором на вал поверхнею, на якій надруковано логотип «EGO». зверненою до оператора (рис. D5).

ПРИМІТКА. Переконайтеся, що шестикутні отвори на лезах і шестигранне плече вала розташовані на місці.

В іншому разі, коли леза встановлені у зворотному порядку, НАСАДКА-РОТАЦІЙНА КОСАРКА не зможе працювати правильно й пошкодить леза.

1. Дотримуйтесь послідовності, показаній на рис. D1, щоб зібрати їх.

ЗМАЩУВАННЯ КОРПУСУ РЕДУКТОРА

Для кращої експлуатації та більш тривалого терміну служби змашуйте корпус редуктора спеціальним мастилом (4–5 г щоразу) кожні 50 годин роботи.

Спеціальне мастило має відповідати зазначеним далі вимогам.

1. Відповідність стандарту DIN51818: ступінь проникнення конуса NLGI-1.
2. Мастило на основі ефіру.
3. Властивості відмінного низькотемпературного запуску, протизадирні властивості, стійкість до механічного розрізання, стирання та окислення.
4. Робоча температура має бути в межах від -40 до +180°C. Зніміть заглушку акумулятора та герметичний гвинт. Змажте редуктор через отвір для масла.

ПОПЕРЕДЖЕННЯ. Не змашуйте інструмент, коли він під'єднаний до акумулятора або працює.

ОЧИЩЕННЯ ПРИЛАДУ

• Очистьте прилад вологою ганчіркою з м'яким миючим засобом.
  ■ Не використовуйте сильні миючі засоби на пластиковому корпусі або ручці. Вони можуть бути пошкоджені деякими ароматичними маслами, наприклад хвойним і лимонним, а також розчинниками, такими як гас. Вологість також може становити небезпеку удару. Обережно протріть вологу м'якою сухою тканиною.

ЗБЕРІГАННЯ ПРИЛАДУ

■ Перед зберіганням інструмент необхідно ретельно очистити.
■ Зберігайте пристрій у сухому, добре вентильованому, закритому або високо розташованому недоступному для дітей місці. Не зберігайте пристрій біля мінеральних добрив, бензину та інших хімікатів.
■ Використовуйте транспортувальний чохол для металевих лез під час транспортування та зберігання.

Захист довкілля

Не викидайте електричне обладнання, акумулятор і зарядний пристрій у побутові відходи! Віднесіть цей виріб авторизованому переробнику й надайте його для роздільного збирання. Електроінструменти необхідно повернути в підприємство, що займається екологічно безпечною переробкою.

UK

УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕСПРАВНІСТЬ	ПРИЧИНА ВИРІШЕННЯ
РОТАЦІЙНА КОСАРКА не запускається.	▪ Акумуляторна батарея не приєднана до приводної головки належним чином.▪ Акумуляторна батарея розряджена.▪ Важіль блокування та тригер натиснуто одночасно.	▪ Під’єднайте акумулятор до приводної головки.▪ Заряджайте акумулятор зарядним пристро EGO, зазначеним у цьому посібнику.▪ Натисніть важіль блокування та утримуйте його, а потім натисніть на тригер, щоб увімкнути пристрій.
РОТАЦІЙНА КОСАРКА зупиняється під час різання.	▪ Мотор перевантажено.▪ Акумулятор занадто гарячий.▪ Акумулятор від’єднано від інструмента	▪ Мотор відновить роботу, коли навантаження буде усунуто. Для безперервної роботи зменште навантаження на РОТАЦІЙНУ КОСАРКУ та уникайте глибокого різання; натомість поступово збільшуйте глибину.▪ Дайте акумуляторній батареї охолонути природним чином або продуйте повітрям, щоб прискорити охолодження.▪ Під’єднайте акумуляторну батарею.

ГАРАНТИЯ

ПРАВИЛА ГАРАНТІЇ EGO

Відвідайте веб-сайт egopowerplus.eu для отримання повного тексту умов гарантійної політики EGO.

UK

ПРОЧЕТЕТЕ ВСИЧКИ ИНСТРУКЦИИ!
