| Typ produktu | Rotocut nástavec pro multifunkční vyžínač |
| Značka | EGO |
| Model | RTA2300 |
| Hmotnost (bez baterie) | 2,6 kg |
| Otáčky naprázdno | 450 ot/min (±5%) |
| Čepel | Model ABR2300 (horní a spodní čepel) |
| Kompatibilita s motorovým blokem | EGO PH1400E, PH1420E, PHX1600 |
| Napájení | Lithium-iontová baterie (přes kompatibilní motorový blok) |
| Zaručená hladina akustického výkonu | 100 dB(A) |
| Doporučená provozní teplota | 0 °C až 40 °C |
| Doporučená skladovací teplota | -20 °C až 70 °C |
| Hlavní použití | Sekání trávy kolem sloupků, okrajů, zdí, zábran, parkovišť |
| Bezpečnostní zařízení | Odnímatelný ochranný kryt, bezpečnostní zámek, automatické zastavení při přetížení |
| Údržba | Mazání převodové skříně každých 50 hodin; čištění vlhkým hadříkem a jemným mýdlem |
| Náhradní díly | Čepele ABR2300, ochranný kryt, kluzná miska, matice, podložka, nosný kotouč čepele, kryt hřídele |
| Záruka | Viz egopowerplus.eu pro podmínky |
Často kladené otázky - RTA2300 EGO
Dotazy uživatelů ohledně RTA2300 EGO
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Multifunkční nářadí ve formátu PDF zdarma! Najděte svůj návod RTA2300 - EGO a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RTA2300 značky EGO.

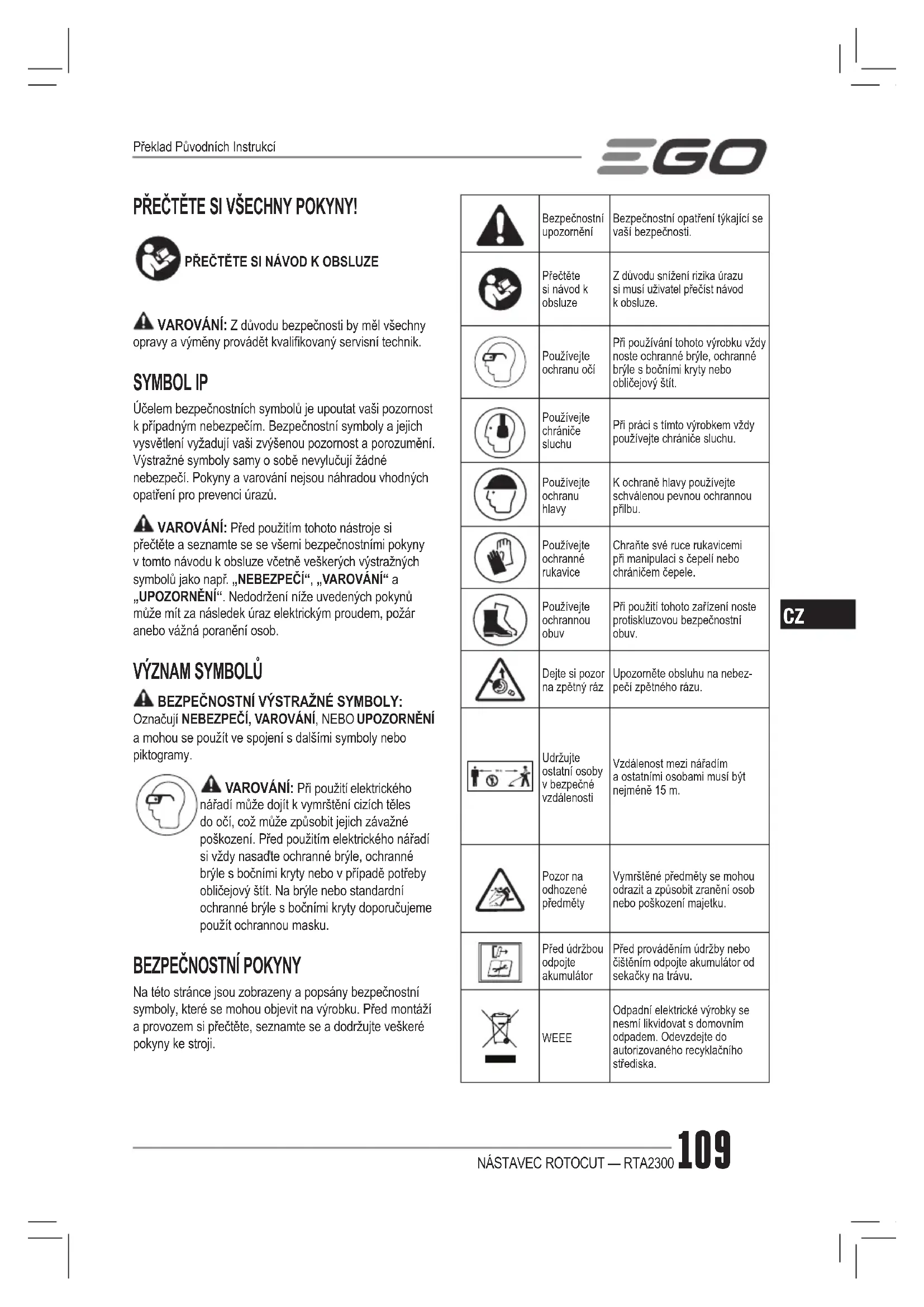

NÁVOD K OBSLUZE RTA2300 EGO
⚠️ VAROVÁNÍ: Z důvodu bezpečnosti by měl všechny opravy a výměny provádět kvalifikovaný servisní technik.
SYMBOL IP
Účelem bezpečnostních symbolů je upoutat vaši pozornost k případným nebezpečím. Bezpečnostní symboly a jejich vysvětlení vyžadují vaši zvýšenou pozornost a porozumění. Výstražné symboly samy o sobě nevylučují žádné nebezpečí. Pokyny a varování nejsou náhradou vhodných opatření pro prevenci úrazů.
VAROVÁNÍ: Před použitím tohoto nástroje si přečtěte a seznamte se se všemi bezpečnostními pokyny v tomto návodu k obsluze včetně veškerých výstražných symbolů jako např. „NEBEZPEČÍ“, „VAROVÁNÍ“ a „UPOZORNĚNÍ“. Nedodržení níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár anebo vážná poranění osob.
VÝZNAM SYMBOLŮ
⚠ BEZPEČNOSTNÍ VÝSTRAŽNÉ SYMBOLY: Označují NEBEZPEČÍ, VAROVÁNÍ, NEBO UPOZORNĚNÍ a mohou se použít ve spojení s dalšími symboly nebo piktogramy.
VAROVÁNÍ: Při použití elektrického nářadí může dojít k vymrštění cizích těles do očí, což může způsobit jejich závažné poškození. Před použitím elektrického nářadí si vždy nasadte ochranné brýle, ochranné brýle s bočními kryty nebo v případě potřeby obličejový štít. Na brýle nebo standardní ochranné brýle s bočními kryty doporučujeme použit ochrannou masku.
BEZPEČNOSTNÍ POKYNY
Na této stránce jsou zobrazeny a popsány bezpečnostní symboly, které se mohou objevit na výrobku. Před montáží a provozem si přečtěte, seznamte se a dodržujte veškeré pokyny ke stroji.
 | Bezpečnostní upozornění | Bezpečnostní opatření týkající se vaší bezpečnosti. |
 | Přečtěte si návod k obsluze | Z důvodu snížení rizika úrazu si musí uživatel přečíst návod k obsluze. |
 | Používejte ochranu oči | Při používání tohoto výrobku vždy noste ochranné brýle, ochranné brýle s bočními kryty nebo obličejový štit. |
 | Používejte chrániče sluchu | Při práci s tímto výrobkem vždy používejte chrániče sluchu. |
 | Používejte ochranu hlavy | K ochraně hlavy používejte schválenou pevnou ochrannou přílbu. |
 | Používejte ochranné rukavice | Chraňte své ruce rukavicemi při manipulaci s čepeli nebo chráničem čepele. |
 | Používejte ochrannou obuv | Při použití tohoto zařizení noste protiskluzovou bezpečnostní obuv. |
 | Dejte si pozor na zpětný ráz | Upozorněte obsluhu na nebezpečí zpětného rázu. |
 | Udržujte ostatní osoby v bezpečné vzdálenosti | Vzdálenost mezi nářadím a ostatními osobami musí být nejméně 15 m. |
 | Pozor na odhozené předměty | Vymrštěné předměty se mohou odrazit a způsobit zranění osob nebo poškození majetku. |
 | Před údržbou odpojte akumulátor | Před prováděním údržby nebo čištěním odpojte akumulátor od sekačky na trávu. |
 | WEEE | Odpadní elektrické výrobky se nesmí likvidovat s domovním odpadem. Odevzdejte do autorizovaného recyklačního střediska. |
 | Hlučnost | Garantovaná hladina akustického výkonu. Émise hluku do prostředí dle směrnice Evropského společenství. |
 | CE | Tento výrobek je v souladu s platnými směrnicemi ES. |
 | UKCA | Tento výrobek je v souladu s příslušnou britskou legislativou. |
| VVolt Napětí | ||
| n_0 | Rychlost při chodu naprázdno | Otáčky při chodu naprázdno |
| min-1 | Za minutu Otáčky za minutu | |
 | Stejnosměrný proud | Druh nebo vlastnosti proudu |
| kg Kilogram Hmotnost | ||
OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ STROJE
VAROVÁNÍ: Přečtěte si všechny bezpečnostní výstrahy, pokyny, ilustrace a technické údaje dodané s tímto strojem. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému úrazu.
VŠECHNA VAROVÁNÍ A POKYNY USCHOVEJTE PRO BUDOUCÍ POUŽITÍ.
Výraz „stroj“ v upozorněních označuje stroj napájený ze sítě (kabelový) nebo bateriový (akumulátorový).
BEZPEČNOST NA PRACOVIŠTI
■ Udržujte pracovní prostor v čistotě a dobře osvětlený. Nepořádek nebo neosvětlené pracovní oblasti bývají příčinou úrazů.
■ Nepoužívejte stroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Stroje jsou zdrojem jiskření, které může zapálit prach nebo výpary.
■ Při práci se strojem udržujte děti a přihlížející osoby v bezpečné vzdálenosti. Nesoustředěnost může způsobit ztrátu kontroly.
ELEKTRICKÁ BEZPEČNOST
■ Zástrčky stroje musí odpovídat zásuvce. V žádném případě nikdy neupravujte zástrčku. Nepoužívejte
žádné adaptérové zástrčky s uzemněnými stroji.
Neupravené zástrčky a vhodné zásuvky snižují riziko úrazu elektrickým proudem.
- Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou potrubí, radiátory, sporáky a ledničky. Existuje zvýšené riziko úrazu elektrickým proudem, pokud je vaše tělo uzemněno.
- Neprovozujte stroj v dešti nebo za mokra. Voda vstupující do stroje může zvýšit riziko úrazu elektrickým proudem nebo poruchy, která by mohla mít za následek zranění osob.
■ Nepoužívejte kabel nevhodným způsobem. Nikdy nepoužívejte kabel k prěnášení, vytahování nebo odpojování stroje z elektrické sitě. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých částí. Poškozené nebo spletené kabely zvyšují riziko úrazu elektrickým proudem. - Při práci se strojem venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
■ Pokud musíte se strojem pracovat ve vlhkém prostředí, použijte přerušovač zemního spojení (GFCI). Použití přerušovače zemního obvodu (GFCI) snižuje riziko úrazu elektrickým proudem.
OSOBNÍ BEZPEČNOST
- Při práci se strojem bud’te stále pozorní, sledujte, co děláte a používejte zdravý rozum. Nepoužívejte stroj, jste-li unaveni nebo pod vlivem drog, alkoholu nebo léků. Jediná chvilka nepozornosti při práci se strojem může mít za následek vážný úraz.
■ Používejte osobní ochranné pracovní prostředky. Vždy používejte ochranu očí. Ochranné pomůcky, jako např. respirátor, protiskluzová bezpečnostní obuv, pevná přilba nebo chrániče sluchu používané ve vhodném prostředí sníží riziko úrazu. - Zabraňte náhodnému spuštění. Před připojením ke zdroji napětí a/nebo akumulátoru, zvedáním nebo přenášením stroje se ujistěte, že vypínač je ve vypnuté poloze. Přenášení strojů s prstem na spínači nebo zapínání strojů se zapnutým spínačem vybízí k nehodám.
- Před zapnutím stroje odstraňte seřizovací klíče nebo nářadí. Nářadí nebo klíč, který zůstane upevněn k otáčející se části stroje, může způsobit zranění.
■ Nenahýbejte se. Vždy udržujte pevný postoj a rovnováhu. To umožní lepší ovládání stroje v nečekaných situacích.
■ Používejte vhodný oděv. Nenoste volný oděv ani šperky. Udržujte své vlasy a oblečení mimo dosah pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy se mohou zachytit do pohyblivých dílů.
■ Pokud je zařízení vybaveno adaptérem pro připojení odsávání prachu a sběrnými zařízeními, zajistěte jejich správné připojení a řádnou funkci. Použití odsávání prachu může snížit nebezpečí týkající se prachu.
■ Nedovolte, abyste se po získaní zkušeností častým používáním strojů stali neobezřetnými a ignorovali zásady bezpečnosti. Nedbalá činnost může způsobit vážné zranění za zlomek sekundy.
■ Nevyvíjejte na stroj násilí. Použijte správný stroj pro danou aplikaci. Správný stroj bude pracovat lépe a bezpečněji rychlostí, pro kterou byl navržen.
■ Nepoužívejte stroj v případě, že vypínač nefunguje. Stroj, který nelze ovládat spínačem, je nebezpečný a musí se opravit.
- Pred seřizováním, výměnou příslušenství nebo uskladněním stroje odpojte zástrčku ze zdroje napájení a/nebo vyjměte akumulátor, pokud je odnímatelný, ze stroje. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění stroje.
■ Nečinné stroje skladujte mimo dosah dětí a nedovolte osobám, které nejsou obeznámeny se zařízením nebo s těmito pokyny, aby jej obsluhovaly. Stroje jsou v rukou nekvalifikované obsluhy nebezpečné.
■ Provádějte údržbu strojů a příslušenství. Kontro případnou nesuosost nebo ohyb pohybujících se částí, narušení dílů a ostatní podmínky, které mohou ovlivnit provoz stroje. V případě poškození nechte stroj před použitím opravit. Mnoho nehod a úrazů je způsobeno nedostatečně udržovanými stroji.
■ Udržujte žací stroje ostré a čisté. Řádně udržované žací stroje s ostrými řeznými hranami nemají tendenci se ohýbat a lépe se ovládají.
■ Používejte stroj, příslušenství a strojové hroty atd. v souladu s těmito pokyny s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití stroje na činnosti jiné, než je určující použití, může vést k nebezpečným situacím.
■ Udržujte rukojeti a uchopovací plochy suché, čisté, bez oleje a maziva. Kluzké rukojeti a plochy pro uchopení neumožňují bezpečnou manipulaci se strojem a jeho ovládání v nečekaných situacích.
■ K nabijení používejte pouze nabíječku doporučenou výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může způsobit riziko požáru při použití s jiným akumulátorem.
■ Stroje používejte pouze se specifikovanými akumulátory. Použití jiných akumulátorů může způsobit riziko úrazu a požáru.
■ Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů, jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou propojit kontakty baterie. Zkratování kontaktů baterie může způsobit spáleniny nebo požár.
■ V nevhodných podmínkách může z baterie unikat kapalina. Zabraňte kontaktu. Při náhodném kontaktu opláchněte zasažené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo stroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění.
■ Nevystavujte akumulátor ani stroj ohni nebo přiliš vysoké teplotě. Při vystavení ohni nebo teplotě nad 130 °C může dojít k výbuchu.
Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo stroj mimo rozsah teplot uvedených v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit teziko požáru.
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY
- Vyhněte se nebezpečnému prostředí – nepoužívejte zařízení na vlhkém nebo mokrém svahu.
■ Veškeré chrániče musejí být instalovány na příslušných místech a musejí být v dobrém stavu.
■ Udržujte ruce a nohy v bezpečné vzdálenosti od prostoru sečení.
■ Pro snížení rizika úrazu nikdy nepracujte na žebříku nebo jiné nestabilní opěře. Nikdy nedržte žací jednotku nad úrovní pasu.
- Žací jednotku kontrolujte při práci v pravidelných intervalech, nebo okamžitě v případě zjevné změny v chodu sekání.
- Chcete-li dosáhnout co nejlepších výsledků, nabíjejte akumulátor v místě, kde je teplota v rozmezí od 5 do 40°C. Neskladujte jej venku nebo ve vozidle.
■ Pokud se k vám někdo blíží, okamžitě vypněte motor a žací jednotku.
■ Upozorněte obsluhu na nebezpečí zpětného rázu.
■ Ke zpětnému rázu může dojít při kontaktu otáčející se čepele s objektem, který není okamžitě přeřiznutý.
Zpětný ráz může být dost silný, aby způsobil pohyb zařízení a/nebo obsluhy v libovolném směru a může taky vést ke ztrátě kontroly nad zařízením.
■ Ke zpětnému rázu může dojít bez varování, jestliže se čepel zadrhne, zastaví nebo zasekne.
■ Zpětný ráz je pravděpodobnější v oblastech, kde je obtížné vidět sečený materiál.
■ Na přístroj nepřipojujte žádnou čepel bez řádné instalace všech potřebných dílů. Pokud se nepoužiji správné díly, může dojít k odletění čepele a vážnému poranění obsluhy a/nebo kolemstojících. Zlikvidujte čepele, které jsou ohnuté, zdeformované, popraskané, rozbité nebo jinak jakkoli poškozené. Použivejte ostrou čepel. Tupá čepel se dríve zadrhne a odskočí.
■ Volnoběžná čepel/struna může způsobit zranění, když se dále otáčí potom, co je motor zastaven nebo je uvolněn spínač. Zařízení řádně ovládejte, dokud čepel/struna zcela nezastaví svoje otáčení.
- Akumulátorové nářadí se nemusí zapojovat do elektrické zásuvky, proto je vždy v provozním stavu. Nezapomínejte na možná rizika ani v případě, že je nářadí vypnuté. Dbejte opatrnosti při údržbě.
■ K mytí nepoužívejte hadici; dbejte, aby se do motoru a elektrických přípojek nedostala voda.
■ Pokud nastane situace, která není popsaná v tomto návodu, situaci řádně zvažte a použijte zdravý úsudek. Obrat'te se na zákaznické servisní středisko EGO se žádostí o pomoc.
■ Používejte pouze akumulátory a nabíječky uvedené na obr. A2.
ULOŽTE SI TYTO POKYNY!
SPECIFIKACE
| Otáčky naprázdno | 450±5 %ot/min | |
| Žací čepel ABR2300 | ||
| Doporučená provozní teplota 0°C – 40°C | ||
| Doporučená teplota skladování -20°C – 70°C | ||
| Hmotnost (bez akumulátoru) 2,6 kg | ||
| Měřená hladina akustického výkonu L_WA | 97.4 dB(A)K= 2.7 dB(A)(PH1400E) | |
| 95.19 dB(A)K= 1.93 dB(A)(PH1420E) | ||
| 92 dB(A)K= 3.0 dB(A)(PHX1600) | ||
| Hladina akustického tlaku na sluch obsluhy L_PA | 83 dB(A)K= 2.5 dB(A)(PH1400E) | |
| 81.9 dB(A)K= 3 dB(A)(PH1420E) | ||
| 85 dB(A)K= 3 dB(A)(PHX1600) | ||
| Zaručená úroveň akustického výkonu L_WA (měřená podle 2000/14/ES) | 100 dB(A) | |
| Hodnota vibrací a_i : | Přední pomocná rukojeť | 3.3 m/s ^2 K= 2 m/s ^2 (PH1400E) |
| 3.06 m/s ^2 K= 1.5 m/s ^2 (PH1420E) | ||
| 1.52 m/s ^2 K= 1.5 m/s ^2 (PHX1600) | ||
| Zadní rukojeť | 2.0 m/s ^2 K= 1.5 m/s ^2 (PH1400E) | |
| 2.46 m/s ^2 K= 1.5 m/s ^2 (PH1420E) | ||
| 1.71 m/s ^2 K= 1.5 m/s ^2 (PHX1600) | ||
Celková deklarovaná hodnota vibrací byla naměřena podle standardní zkušební metody a lze ji použít ke srovnání s jiným nářadím;
Celkovou deklarovanou hodnotu vibrací lze použít také k předběžnému stanovení expozičních limitů.
POZNÁMKA: Emise vibrací při konkrétním použití elektrického nářadí se mohou lišit od deklarované hodnoty, při které se nářadí používá; z důvodu ochrany provozovatele by měl uživatel ve skutečných pracovních podmínkách nosit rukavice a chrániče sluchu.
OBSAH BALENÍ (OBR. A1)
POPIS
SEZNAMTE SE S NÁSTAVCEM ROTOCUT (obr. A1)
- Těsnící šroub
- Převodová skříň
- Čepel
- Sestava posuvného krytu
- Sestava chrániče
- Násada
- Koncový kryt
- Klíč
- Imbusový klíč
ONTÁŽ
VAROVÁNÍ: Pokud jsou některé díly poškozené, nebo chybí, výrobek nepoužívejte, dokud nedojde k jejich výměně. Použití tohoto výrobku s poškozenými nebo chybějícími díly může vést k vážnému úrazu.
VAROVÁNÍ: Nepokoušejte se výrobek upravovat ani vytvářet příslušenství, které se k tomuto výrobku nedoporučuje. Každá taková změna nebo úprava představuje špatné použití a může vést k nebezpečné situaci, která může zapříčinit vážný úraz.
VAROVÁNÍ: Pokud provádíte montáz dílů, vždy vyjměte akumulátor ze stroje, aby nedošlo k neúmyslnému spuštění, které může způsobit vážný úraz.
MONTÁŽ CHRÁNIČE
VAROVÁNÍ: Při montáži nebo výměně krytu vždy používejte rukavice. Pozor na nůž na krytu, chraňte si ruce před pořezáním.
VAROVÁNÍ: Nikdy nepoužívejte nářadí bez řádně nainstalovaného krytu. Kryt musí být vždy na nářadí z důvodu ochrany uživatele! Pokud je kryt instalovaný
napevno, nikdy se jej nepokoušejte odstranit nebo upravit; pokud je nezbytná výměna, měla by být provedena kvalifikovaným servisním technikem!
^3 Uvolněte a vyjměte dva šrouby z krytu (obr. B), vyrovnejte montážní otvory krytu s instalačními otvory a pak upevněte kryt na spodní část násady dvěma šrouby společně se dvěma pružnými podložkami (obr. C).
VAROVÁNÍ: Zkontrolujte, zda je kryt upevněn podle obr. B a C, obrácené upevnění představuje vysoké riziko!
PRIPOJENÍ NÁSTAVCE ROTOCUT NA POHONNOU HLAVU
Tento nástavec Rotocut je určen pro použití s pohonnou hlavou EGO PH1400E/PH1420E /PHX1600. Viz část „INSTALACE NÁSTAVCE NA POHONNOU HLAVU“ v příručce pro obsluhu pohonné hlavy PH1400E/PH1420E / PHX1600.
POUŽITÍ
VAROVÁNÍ: Dbejte na to, abyste po seznámení s výrobkem nepřestali být opatrní. Nezapomínejte, že stači chvíle nepozornosti a může se stát vážný úraz.
⚠️ VAROVÁNÍ: Nepoužívejte nástavce nebo příslušenství, které nedoporučuje výrobce tohoto výrobku. Použití nedoporučených nástavců a příslušenství může vést k vážnému úrazu.
Výrobek lze použít k následujícím účelům:
Sekání: se používá pro sekání trávy kolem kolíků nebo zábradlí, okrajů zdí, obrubníků, plotů za provozu nebo zastřihování vegetace na parkovištích.
POZNÁMKA: Při používání nástavce Rotocut zajistěte, aby nedošlo k odhození žádných cizích předmětů, což by znamenalo velká rizika: rozbitá okna, karoserie aut, poškozené ploty, poničená kůra stromů nebo zranění osob.
POUŽITÍ NÁSTAVCE ROTOCUT S POHONNOU HLAVOU
VAROVÁNÍ: Aby nedošlo k vážnému úrazu, při práci s tímto nářadím vždy používejte ochranné brýle. V prašném prostředí používejte ochrannou masku nebo protiprachový respirátor.
Před každým použitím vyčistěte prostor, kde budete zařízení používat. Odstraňte veškeré předměty, jako jsou např. kameny, rozbité sklo, hřebíky, dráty nebo provazy, které mohou být odhozeny, nebo se mohou do žacího nástavce zaplést. Z prostoru vyžeňte děti, ostatní osoby a domácí
三GO
zvířata. Minimální bezpečná vzdálenost pro děti, ostatní osoby a domácí zvířata je 15 m; stále však hrozí riziko zasažení ostatních osob vymrštěnými předměty. Ostatním osobám doporučte použití ochrany očí. Pokud se k vám někdo blíží, okamžitě vypněte motor a žací příslušenství.
Před každým použitím zkontrolujte poškozené/opotřebené díly
Zkontrolujte nástavec Rotocut, kryt a obloukovou rukojeť a vyměňte díly, které jsou prasklé, zdeformované, ohnuté nebo jinak poškozené.
Po každém použití nářadí vyčistěte.
⚠ UPOZORNĚNÍ: Překážky ve větracích otvorech zabráni proudění vzduchu do krytu motoru, což povede k jeho přehřátí nebo poškození.
K čištění nářadí používejte pouze neagresivní mýdlo a vlhký hadr. Dbejte na to, aby do nářadí nepronikla žádná kapalina; žádný díl tohoto nářadí nikdy neponořujte do kapaliny.
■ Udržujte větrací otvory krytu motoru vždy v čistotě.
- Položte převodovou skřín na pevnou podložku pro získání opory. Upněte horní a spodní čepele pomocí kleští nebo ve svěráku, poté pomocí klíče uvolněte matici (obr. D2).
- Demontujte matici, kluznou misku, podložku, podpěru, spodní čepel, horní čepel a hřídel postupně tak, jak je znázorněno na obr. D1.
- Před instalací nové čepele nasadte pouzdro hřídele na hřídel (obr. D3). Nasadte horní čepel s velkým šestihranným otvorem na hřídel s natištěným logem „EGO“ otočeným směrem k převodovce (obr. D4), potom vložte spodní čepel s malým šestihranným otvorem na hřídel s natištěným logem „EGO“ směrujícím k obsluze (obr. D5).
POZNÁMKA: Ujistěte se, že jsou šestihranné otvory na čepelich a osazení šestihranného hřidele na svém místě. Pokud jsou čepele namontovány opačně, nemůže NÁSTAVEC ROTOCUT správně fungovat a dojde k poškození čepelí.
4. Pro opětovné sestavení postupujte podle pořadí znázorněného na obr. D1.
MAZÁNÍ PŘEVODOVÉ SKŘÍNĚ
Pro nejlepší provoz a delší životnost mažte převodovou skřiň speciálním mazivem (pokaždé přibližně 4-5 g) po každých 50 hodinách provozu.
Speciální mazivo musí splňovat následující požadavky.
ÚDRŽBA
VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Pravidelně stroj kontrolujte a udržujte. Z důvodu bezpečnosti by měl všechny opravy provádět kvalifikovaný servisní technik.
VAROVÁNÍ: Akumulátorové nářadí se nemusí zapojovat do elektrické zásuvky, proto je vždy v provozním stavu. Aby nedošlo k vážnému úrazu, věňujte zvýšenou pozornost a péči údržbě, servisu, výměně žacího nebo jiného nástavce.
VAROVÁNÍ: Před prováděním servisu, čištěním, výměnou nástavců nebo odstraněním materiálu odpojte konektor baterie ze zásuvky, aby nedošlo k vážnému úrazu.
⚠️ VAROVÁNÍ: Při opravách používejte pouze originální náhradní díly. Pravidelně stroj kontrolujte a udržujte. Z důvodu bezpečnosti by měl všechny opravy provádět kvalifikovaný servisní technik.
VAROVÁNÍ: Akumulátorové nářadí se nemusí zapojovat do elektrické zásuvky, proto je vždy v provozním stavu. Aby nedošlo k vážnému úrazu, věňujte zvýšenou pozornost a péči údržbě, servisu, výměně žacího nebo jiného nástavce.
VAROVÁNÍ: Před prováděním servisu, čištěním, výměnou nástavců nebo odstraněním materiálu odpojte konektor baterie ze zásuvky, aby nedošlo k vážnému úrazu.
VÝMĚNA ČEPELE ROTOCUT
VAROVÁNÍ: Pokud se čepele po upevnění na svém místě uvolní nebo jsou hodně opotřebované, okamžitě je vyměňte. Nikdy nepoužívejte nářadí s uvolněným žacím nástavcem.
Seznamte se s hlavou ROTOCUT (viz obr. D1).
| D-1 Pouzdro hřídele D-2 Horní čepel | |
| D-3 Spodní čepel D-4 Podpěra | |
| D-5 Podložka D-6 Kluzná miska | |
| D-7 Matice | |
- Patří do DIN51818: Stupeň kuželové penetrace NLGI-1.
- Esterové mazivo.
- Vynikající spouštění při nízkých teplotách, EP, mechanický střih, odolnost proti otěru a vlastnosti oxidativní stability.
- Provozní teplota musí být od -40 do 180°C. Odpojte zátku baterie a těsnicí šroub. Mažte převodovou skřín přes otvor pro olej.
VAROVÁNÍ: Mazání neprovádějte, když je nářadí stále připojené k akumulátoru nebo je v provozu.
ČIŠTĚNÍ NÁŘADÍ
Nářadí čistěte vlhkým hadrem s neagresivním čisticím prostředkem.
■ Na plastový kryt nebo rukojeť nepoužívejte žádné silné čisticí prostředky. Mohou být poškozeny některými aromatickými olejí, jako např. borovicovým nebo citronovým, a rozpouštědly, jako např. petrolejem. Vlhkost může rovněž způsobit riziko úrazu elektrickým proudem. Veškerou vlhkost setřete suchým měkkým hadrem.
Nářadí čistěte vlhkým hadrem s neagresivním čisticím prostředkem.
■ Na plastový kryt nebo rukojeť nepoužívejte žádné silné čisticí prostředky. Mohou být poškozeny některými aromatickými olejí, jako např. borovicovým nebo citronovým, a rozpouštědly, jako např. petrolejem. Vlhkost může rovněž způsobit riziko úrazu elektrickým proudem. Veškerou vlhkost setřete suchým měkkým hadrem.
VÝMĚNA ČEPELE ROTOCUT
VAROVÁNÍ: Pokud se čepele po upevnění na svém místě uvolní nebo jsou hodně opotřebované, okamžitě je vyměňte. Nikdy nepoužívejte nářadí s uvolněným žacím nástavcem.
SKLADOVÁNÍ NÁŘADÍ
■ Nářadí před uskladněním řádně vyčistěte.
Nářadí skladujte na suchém, dobře větraném, uzamčeném nebo vyvýšeném místě mimo dosah dětí. Nářadí neskladujte v blízkosti hnojiv, benzinu nebo jiných chemických látek.
■ Na kovové čepele během přepravy a skladování používejte přepravní kryt.
Ochrana životního prostředí
Elektrické zařízení, nabíječku a baterie / nabíjecí baterie nevhazujte do domovního odpadu! Předejte tento výrobek autorizované recyklační společnosti ke tříděnému sběru. Elektrické nářadí musí být vráceno do zařízení k ekologické recyklaci.
ODSTRAŇOVÁNÍ ZÁVAD
| PROBLÉM | PŘÍČINA ŘEŠENÍ | |
| ROTOCUT se nespustí. | Akumulátor není správně připojen k pohonné hlavě.Akumulátor je vybitý.Páka pojistky a spoušt' nejsou stisknuté současně. | Připojte akumulátor na pohonnou hlavou.Nabijte akumulátor pomocí nabíječek EGO, které jsou uvedeny v tomto návodu k obsluze.Zatlačte jistící páčku a podržte ji, pak stisknět spoušť pro zapnutí stroje. |
| Při sekání se ROTO-CUT zastaví. | Motor je přetížen.Akumulátor je přiliš horký.Akumulátor je odpojený od nářadí. | Motor se zotaví po odstranění zátěže. Pro kontinuální práci snížte zatížení zařízení ROTOCUT a vyhněte se sekání na krátko. Místo toho sekejte trávu postupně.Nechte akumulátor přirozeně vychladnout nebo zrychlete chlazení pomocí vzduchu.Znovu zapojte akumulátor. |
CZ
ZÁRUKA
ZÁRUKA SPOLEČNOSTI EGO
Úplné záruční podmínky společnosti EGO naleznete na webové stránce egopowerplus.eu.
PREČÍTAJTE SI VŠETKY POKYNY!
PREČÍTAJTE SI NÁVOD NA OBSLUHU
■ Upozornite obsluhu na nebezpečenstvo spätného rázu.
Po každom použití vyčistite nástroj.
Nevyhadzujte elektrické zariadenia, nabíjačku batérií a použité batérie/akumulátory do domového odpadu! Tento výrobok odneste na autorizované recyklačné miesto a dajte ho k dispozícii na separovaný zber. Elektrické náradie sa musí vrátit’ do recyklačného zariadenia, ktoré je zlučitelně so životným prostredím.
